Борьба с искажениями

Как вы полагаете, стоит ли пытаться устранить естественные ошибки оптики? По моему опыту, это можно сделать, но требует больших или меньших усилий, в зависимости от конкретного случая и навыков фотографа.

Итак, как убрать все эти ореолы, полоски, круги…? Здесь можно выделить способы, помогающие как в процессе фотографирования, так и после.

1. Выбирайте угол съемки. Прежде всего я имею в виду яркие сюжеты, обусловленные безоблачной погодой. Прямые солнечные лучи вредны для оптики, а также съемка против солнца наверняка проявится на изображении в массе всевозможных недостатков.
2. В некоторых случаях стоит отказаться от светофильтров. Например, защитный фильтр прекрасно выполняет свои функции, однако, порой, он не только ограничивает прохождение в объектив нежелательных лучей, но становится причиной появления на фото цветных кругов. Опять же на это влияет положение солнца относительно фотокамеры.
3. Избегать контрастов в кадре, то есть “встречи” слишком темных и светлых объектов. Очень часто на их границе при более детальном рассмотрении оказывается, во-первых, нежелательное свечение, например, фиолетового оттенка, во-вторых, размытость.
4. Адекватные параметры экспозиции. В борьбе с хроматическими и другими проблемами играет важную роль диафрагма, которая как раз регулирует поток света в камеру. Не рекомендуют выставлять f слишком малое или максимально большое, чтобы не порождать этих самых искажений. Еще один совет в рамках данного пункта: тщательно следите за фокусировкой, она должна быть на главном объекте. При необходимости поместите предмет по центру, увеличьте его масштаб, направьте свет на него – сделайте все, чтобы фокус не мог промахнуться.
5. Учитывайте возможности фотокамеры. Дорогие модели сделаны качественнее; это касается и линз, и внутренней системы по работе с оптическими погрещностями.
6. Постобработка. Многие ошибки фотокамеры можно убрать в lighroom – удобная и легкая программка для несложной коррекции картинки. В ней исправляют сам профиль объектива, регулируют отдельные цвета. Если в изображении есть более серьезные проблемы, то их стоит убрать в фотошопе, где аналогично можно работать с определенными цветовыми каналами. Уровень выраженности цвета понижается — становится менее заметна или пропадает связанная с ним аберрация.

1. Lightroom — незаменимый инструмент современного фотографа
   . Название говорит само за себя. Вы научитесь правильно обрабатывать RAW форматы фотографий. А это поверьте мне, очень интересное занятие.
2. Фотошоп с нуля в видеоформате VIP 3.0
   . Специальный курс для тех, кто в фотошопе совсем новичок. Все рассказывается таким образом, что не научиться просто не возможно!
3. Photoshop для фотографа 3.0. VIP
   . Этот курс ориентирован специально для фотографов. В нем собрана, вся актуальная и полезная информация по обработке фотографий.

Для начинающих фотографов лучшими будут видеокурсы:

Цифровая зеркалка для новичка 2.0
— для фанатов фотоаппарата NIKON.

Моя первая ЗЕРКАЛКА
— для фанатов фотоаппарата CANON.

Всем пока! Мой блог всегда открыт для старых друзей и новых гостей. Заходите, буду рад!

Всех вам благ, Тимур Мустаев.

, телескоп и т. д.). При этом белый свет разлагается на составляющие его цветные лучи, в результате чего изображения предмета в разных цветах не совпадают в пространстве изображений.

Кроме этого, к хроматическим аберрациям можно отнести хроматические разности геометрических аберраций (см. ниже).

Хроматическая аберрация ведёт к снижению чёткости изображения, а иногда также и к появлению на нём цветных контуров, полос, пятен, которые у предмета отсутствуют.

Литература

• Волосов Д. С.
  Фотографическая оптика. М., «Искусство», 1971.
• Тамицкий Э. Д., Горбатов В. А.
  Учебная книга по фотографии. М., «Легкая индустрия», 1976
• Краткий фотографический справочник. Под общей редакцией д.т. н. Пуськова В. В., изд. 2-е, М., Искусство, 1953.

Wikimedia Foundation
.
2010
.

• Христово Воскресение
• Хромаффинные клетки

Смотреть что такое «Хроматическая аберрация» в других словарях:

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (этим. см. хроматизм и аберрация). Неясность изображения, происходящая от того, что белый свет, проходя сквозь стекла, разлагается на различные цвета, вследствие чего происходят различные цветные изображения предмета, одно возле другого. Словарь… … Словарь иностранных слов русского языка

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (от греч. chroma цвет), одна из осн. аберраций оптич. систем, обусловленная зависимостью показателя преломления прозрачных сред от длины волны света (см. ДИСПЕРСИЯ СВЕТА). X. а. проявляется в оптич. системах, включающих элементы из преломляющих… … Физическая энциклопедия

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— искажение изображения, связанное с тем, что световые лучи различных длин волн собираются после прохождения линзы на различном расстоянии от нее; в результате изображение размывается и края его окрашиваются. Хроматической аберрации нет в… … Большой Энциклопедический словарь

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (от греч. chroma цвет) одна из осн. аберраций оптич. систем, обусловленная зависимостью показателя преломления прозрачных сред от длины волны света (см. Дисперсия света).X. а. проявляется в оптич. системах, включающих элементы из преломляющих… … Физическая энциклопедия

хроматическая аберрация
— Дефект фокусировки, при котором электроны, исходящие из одной точки с различными скоростями, фокусируются в различных точках оси пучка. Тематики электровакуумные приборы … Справочник технического переводчика

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— одна из аберраций (см. (2)) оптических систем, которая обусловлена дисперсией белого света (зависимостью показателя преломления прозрачных сред от длины световой волны). Проявляется в том, что световые лучи различных цветов собираются после… … Большая политехническая энциклопедия

Хроматическая аберрация
— одна из основных аберраций оптических систем (См. Аберрации оптических систем), обусловленная зависимостью преломления показателя (См. Преломления показатель) (ПП) прозрачных сред от длины волны света (см. Дисперсия света). Х. а. может… … Большая советская энциклопедия

хроматическая аберрация
— оптических систем, искажение изображения, связанное с тем, что световые лучи различных длин волн собираются после прохождения линзы на различные расстоянии от неё; в результате изображение размывается и края его окрашиваются. Хроматических… … Энциклопедический словарь

хроматическая аберрация
— spalvinė aberacija statusas T sritis fizika atitikmenys: angl. chromatic aberration vok. chromatische Aberration, f rus. хроматическая аберрация, f pranc. aberration chromatique, f … Fizikos terminų žodynas

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— См. аберрация, хроматическая … Толковый словарь по психологии

Хроматическая аберрация
— это довольно распространенная оптическая проблема, которая возникает тогда, когда объектив не может передать все цветовые лучи на одну фокальную плоскость, либо разные цветовые лучи фокусируются на разных точках одной фокальной плоскости. Причиной возникновения хроматических аберраций является то, что линза объектива обладает дисперсией, то есть, световые волны различного цвета проходят сквозь нее с разной скоростью. На практике это проявляется в том, что изображение получается размытым, а вокруг некоторых объектов образуется цветная «бахрома
» — контур красного, зеленого, желтого или фиолетового цвета. Последнее особенно заметно при съемке высококонтрастных сцен.

В идеале объектив должен фокусировать все световые волны в одной точке, там, где находится так называемая минимальная геометрическая область рассеяния. В действительности же, коэффициент преломления является различным для волн разной длины, а значит, волны разного цвета пересекаются в разных точках одной плоскости или в разных плоскостях. Результатом этого и становится возникновение аберрации того или иного типа. Различают два основных вида аберрации: продольная (хроматизм положения) и поперечная (хроматизм увеличения). Рассмотрим каждый из них более подробно.

Апохромат

Позже были изобретены Апохроматы, это уже триплет, позволяющий корректировать уже три длины волны.

Не будем останавливаться на всяких патентных тяжбах на ахроматы и апохроматы и лишь приведём схему апохромата.

триплет Апохромат

Вот таким образом мы на простом языке разобрались что такое продольные хроматические аберрации и как с ними борются. Теперь, если вы захотите найти объектив с наименьшими продольными аберрациями вы во-первых посмотрите на название объектива. Ахроматы сейчас уже почти не встречаются даже на вторичном рынке (я мало их видел), а апохроматов достаточно. У них в названии есть приставка APO
. Чаще всего это довольно дорогие объективы. В тоже время даже в объективах без такой приставки вы можете поискать апохроматические триплеты и упоминание производителем об использовании флюоритового стекла- — такие объективы будут заранее иметь меньшую продольную аберрацию.

Если же вообще говорить про оптические системы и их аберрации, то в ахроматах уменьшены хроматическая и сферическая аберрации. В апохроматах эти же А. скомпенсированы значительно точнее. В апланатах исправлены хроматические и сферические А., а также . Если, кроме этих А., устранены и кривизна поля, то объектив называют анастигматом. Ортоскопическими называют системы с исправленной дисторсией.

Но будьте осторожны. Вместе с неидеальностью оптических систем устраняется и их индивидуальный рисунок.

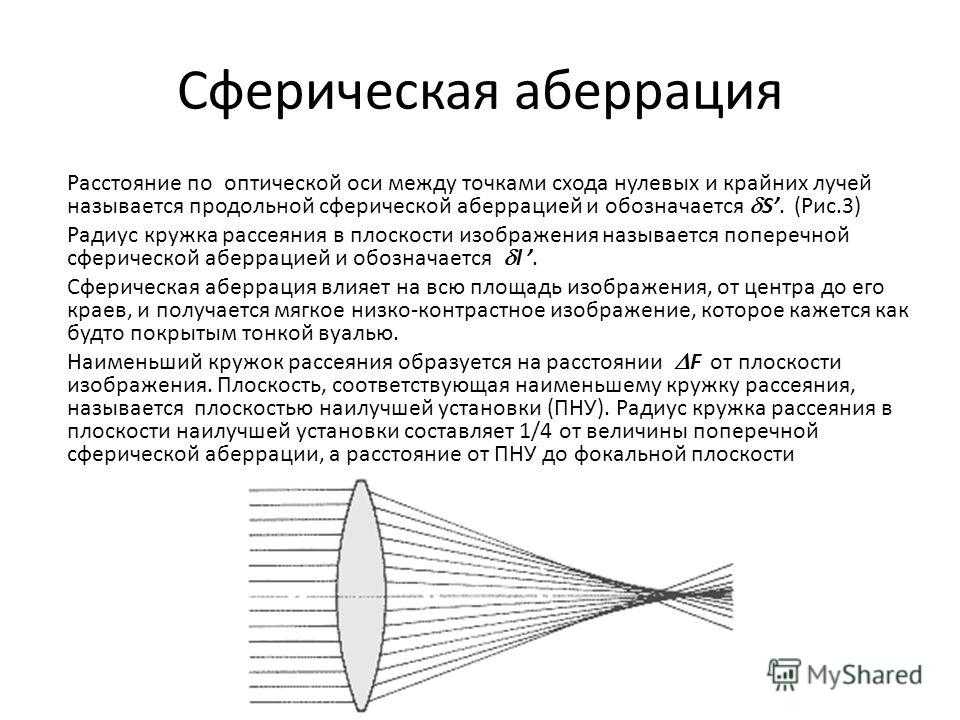

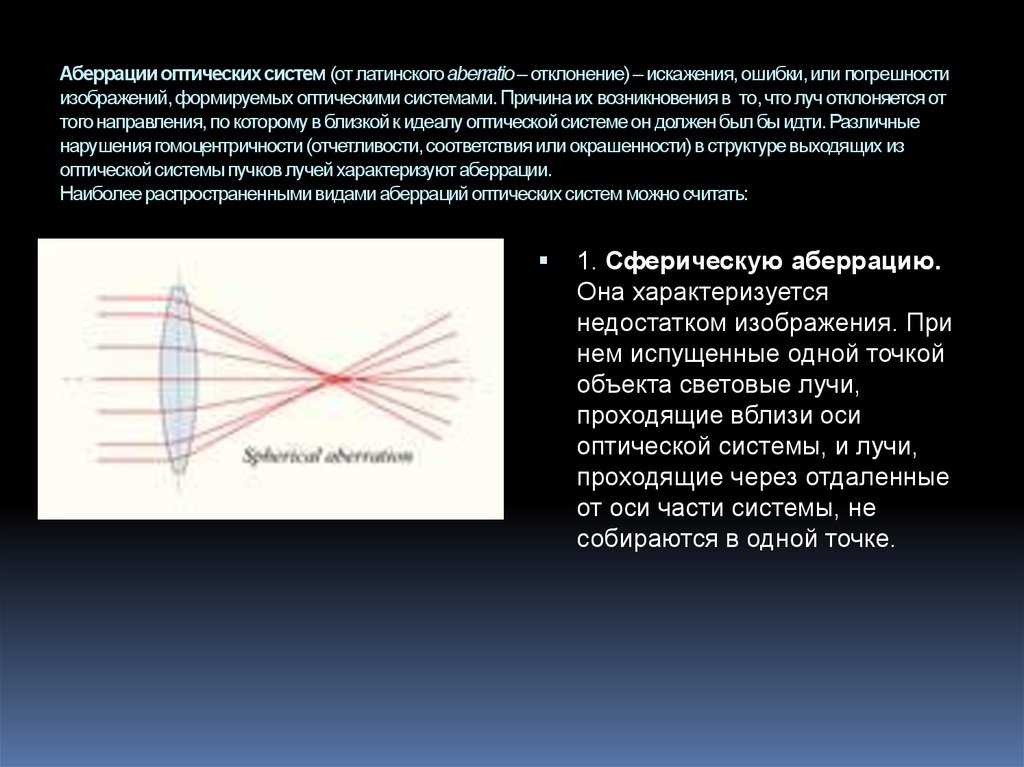

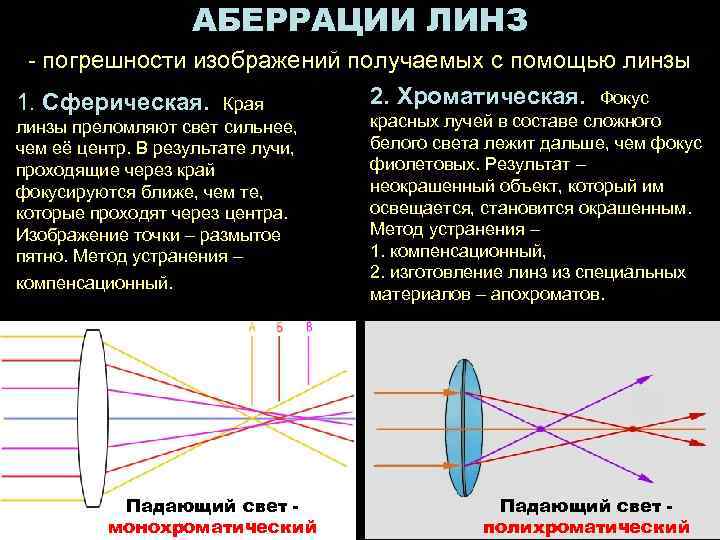

Сферическая аберрация

Сферическая аберрация — нарушение резкости изображений в результате отсутствия одного фокуса для всех падающих на линзу или систему линз световых лучей. Лучи, лежащие дальше от оптической оси, пересекают ось не в фокусе – точке пересечения с осью параксиального пучка лучей, а в точке, расположенной ближе к линзе. Чем более удалён от оптической оси падающий на линзу или систему линз пучок световых лучей, тем более смещённым по направлению к линзе оказывается его фокус.

Величину и ход сферической аберрации изображают обычно кривой. Уменьшить величину сферической аберрации возможно путем замены одной линзы двумя, подобранными на основании специального оптического расчёта. Кривая аберрации в этом случае имеет более сложный вид: для ряда зон светового пучка фокус сдвинут по отношению к основному фокусу лучей области Гаусса в сторону к линзе, для других зон, более удалённых от оптической оси, – в сторону от линзы.

Демонстрация сферической аберрации в коротком видеоролике

Соответственно этому кривая сферической аберрации изгибается и в некоторой точке пересекает проходящую через основной фокус линзы вертикаль. Для зоны, соответствующей точке пересечения, сферическая аберрация отсутствует. Невозможно уничтожить сферическую аберрацию полностью для всех зон пучка. Оптические системы с минимальной сферической аберрацией называют апланатическими системами.

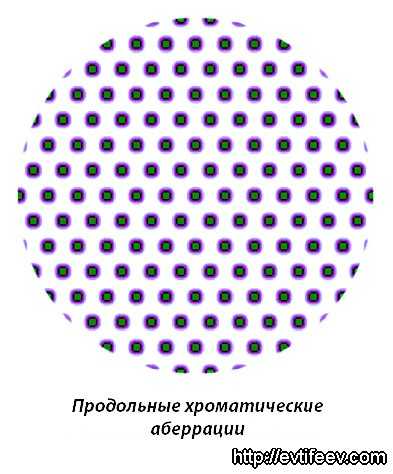

Продольная аберрация

Мы уже знаем, что свет при попадании на линзу преломляется и распадается на цвета радуги. Каждый цвет обладает разной длиной волны. Поэтому угол преломления у всех оттенков будет свой. Например, синий излучает сильнее, поэтому точка, где лучи сойдутся воедино, будет располагаться ближе к линзе. С красным цветом все наоборот.

Хроматизм положения (как еще называют продольную аберрацию) — это расхождение между показателями вышеупомянутых цветов. Если, например, равняться по красному цвету, то все части изображения, которые содержат синий цвет, окажутся не в фокусе. Избавиться от данного явления целиком нельзя. Можно лишь уменьшить его проявление до той степени, когда человеческий глаз перестает видеть различия.

Этого можно добиться использованием двух линз: сферической и обратно вогнутой. Первая будет рассеивать пучки света и отклонять их от изначальной оси. Вторая — собирать обратно, нейтрализуя действие первой. В результате мы получим необходимый оттенок. Такие линзы называют ахроматическими

Стоит отметить, что дешевая оптика «хроматит» гораздо сильнее, чем объективы элитной серии, так что обращайте внимание на качество оптической системы. Такие дуплеты устраняют большинство разновидностей аберраций

Принцип построения ахроматической линзы

Хроматизм положения[править | править код]

Схема исправления хроматизма положения: 1 — крон, 2 — флинт, 3 — зелёный луч, 4 — точка сведе́ния синего и красного лучей

Оптическое стекло и другие оптические материалы обладают дисперсией, то есть коэффициет преломления отличается для лучей различного цвета.

Коэффициент преломления синих лучей, как правило, больше, чем красных, поэтому их фокус FCF_C\! расположен ближе к задней главной точке линзы, чем фокус красных лучей FKF_K\!. Отсюда следует, что для луча белого света единого фокусного расстояния у одной линзы не существует, а есть совокупность фокусных расстояний лучей всех цветов.

Разность FC−FKF_C-F_K\! называется хроматизмом положения (или хроматической разностью положения, продольной хроматической аберрацией). Диафрагмирование несколько её уменьшает.

При этом изображения предмета в лучах разного цвета будут находиться на разных расстояниях от задней главной точки. Если наводить на резкость по красным лучам, изображение в синих лучах будет не в фокусе, и наоборот.

Хроматические аберрации у фотографических объективов тщательно устраняются. Система линз, в которой сближены фокусы синих и жёлтых лучей, называется ахроматической, а при сближении фокусов синих, жёлтых и красных лучей – апохроматической.

Хроматизм положения вызывает значительную нерезкость изображения, поэтому при чёрно-белой съёмке моноклем и перископом, у которых он не устранён, после установки на резкость нужно ввести дополнительную поправку на положение объектива относительно светочувствительного элемента pp\!, определяемую по формуле:
p=d250f,p=\frac{d^2}{50f},

где dd\! – сопряжённое фокусное расстояние; ff\! – главное фокусное расстояние монокля или перископа.

Необходимость в поправке вызывается тем, что при визуальной наводке изображение из-за повышенной чувствительности глаза к жёлтым лучам устанавливается в их фокусе, а не в фокусе сине-фиолетовых лучей, к которым наиболее чувствителен чёрно-белый несенсибилизированный фотоматериал. Последние, будучи не в фокусе, образуют значительные кружки рассеяния, уменьшающие резкость изображения.

Хроматизм положения может быть исправлен путем комбинирования собирательной и рассеивающей линз из стёкол с различной дисперией. При прохождении через первую линзу луч отклоняется к оптической оси и диспергирует; войдя во вторую линзу, он незначительно отклоняется в обратную сторону и повторно диспергирует, но в обратном направлении. В результате хроматическая аберрация первой линзы компенсируется второй, отрицательной, линзой, и лучи различных цветов соберутся в одной точке. Такие линзы, исправляющие хроматизм положения, называются ахроматическими, или ландшафтными линзами.

Ахроматические линзы используются во многих современных объективах. Иногда возможна ахроматизация одной линзы в составе прибора, например, толстого мениска подбором кривизны поверхностей и толщины. Но ахроматизировать отдельный элемент или комбинацию далеко не всегда необходимо; достаточно, чтобы все элементы в целом компенсировали дисперсию друг друга.

На этапе конструирования хроматические аберрации также могут быть уменьшены, если в конструкции оптического прибора применяются оптические элементы с малой дисперсией или без дисперсии: линзы из особых оптических стёкол (курцфлинт, лангкрон), зеркала или зонные пластинки.

Литература

• Волосов Д. С.
  Фотографическая оптика. М., «Искусство», 1971.
• Тамицкий Э. Д., Горбатов В. А.
  Учебная книга по фотографии. М., «Легкая индустрия», 1976
• Краткий фотографический справочник. Под общей редакцией д.т. н. Пуськова В. В., изд. 2-е, М., Искусство, 1953.

Wikimedia Foundation
.
2010
.

• Христово Воскресение
• Хромаффинные клетки

Смотреть что такое «Хроматическая аберрация» в других словарях:

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (этим. см. хроматизм и аберрация). Неясность изображения, происходящая от того, что белый свет, проходя сквозь стекла, разлагается на различные цвета, вследствие чего происходят различные цветные изображения предмета, одно возле другого. Словарь… … Словарь иностранных слов русского языка

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (от греч. chroma цвет), одна из осн. аберраций оптич. систем, обусловленная зависимостью показателя преломления прозрачных сред от длины волны света (см. ДИСПЕРСИЯ СВЕТА). X. а. проявляется в оптич. системах, включающих элементы из преломляющих… … Физическая энциклопедия

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— искажение изображения, связанное с тем, что световые лучи различных длин волн собираются после прохождения линзы на различном расстоянии от нее; в результате изображение размывается и края его окрашиваются. Хроматической аберрации нет в… … Большой Энциклопедический словарь

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— (от греч. chroma цвет) одна из осн. аберраций оптич. систем, обусловленная зависимостью показателя преломления прозрачных сред от длины волны света (см. Дисперсия света).X. а. проявляется в оптич. системах, включающих элементы из преломляющих… … Физическая энциклопедия

хроматическая аберрация
— Дефект фокусировки, при котором электроны, исходящие из одной точки с различными скоростями, фокусируются в различных точках оси пучка. Тематики электровакуумные приборы … Справочник технического переводчика

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— одна из аберраций (см. (2)) оптических систем, которая обусловлена дисперсией белого света (зависимостью показателя преломления прозрачных сред от длины световой волны). Проявляется в том, что световые лучи различных цветов собираются после… … Большая политехническая энциклопедия

Хроматическая аберрация
— одна из основных аберраций оптических систем (См. Аберрации оптических систем), обусловленная зависимостью преломления показателя (См. Преломления показатель) (ПП) прозрачных сред от длины волны света (см. Дисперсия света). Х. а. может… … Большая советская энциклопедия

хроматическая аберрация
— оптических систем, искажение изображения, связанное с тем, что световые лучи различных длин волн собираются после прохождения линзы на различные расстоянии от неё; в результате изображение размывается и края его окрашиваются. Хроматических… … Энциклопедический словарь

хроматическая аберрация
— spalvinė aberacija statusas T sritis fizika atitikmenys: angl. chromatic aberration vok. chromatische Aberration, f rus. хроматическая аберрация, f pranc. aberration chromatique, f … Fizikos terminų žodynas

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ
— См. аберрация, хроматическая … Толковый словарь по психологии

продольные аберрации, loCA, chromatic aberrations (Wikipedia)

Вот сейчас я помянул об это явлении и все о нём вспомнили. Но так ли часто оно вам мешало получать хорошие снимки?

Тем не менее в теории, если вы собираетесь снимать при контровом свете людей или солнце, просвечитвающее через темные ветки, вы с ним столкнетесь и дальше будет играть роль ваша или ваших клиентов индивидуальная непереносимость фиолетового свечения. Свечение это может быть разной силы, в зависимости от степени исправленности продольной хроматической аберрации в объективе.

Как проверить объектив на наличие CA

Правой кнопкой мыши щелкните на изображении ниже, чтобы загрузить график, который я использую для тестирования своих объективов против CA. Распечатайте его или отобразите на весь экран на вашем мониторе, установленном на максимальную яркость.

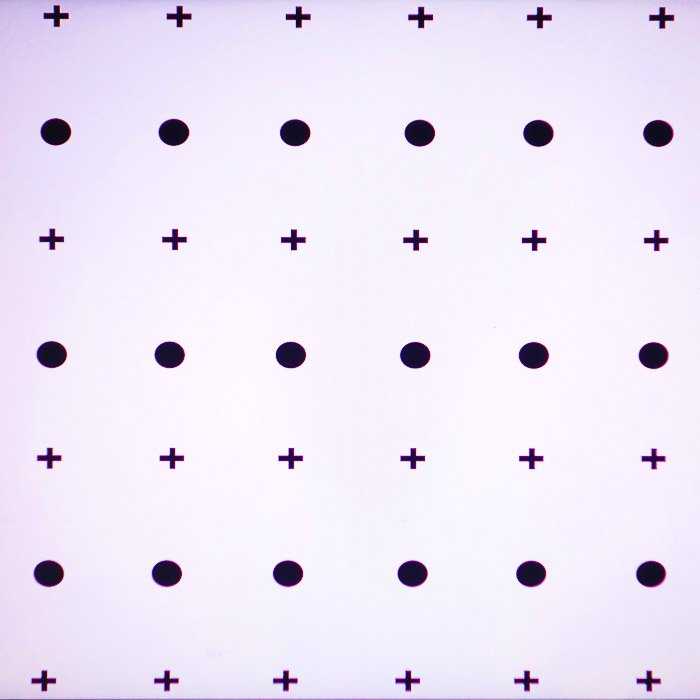

Настроенная диаграмма, которую я использую для тестирования объектива на ХА. Щелкните на ней правой кнопкой мыши, чтобы загрузить.

Сейчас вы можете начать тестировать свой объектив на предмет хроматической аберрации. Сделайте снимок, а затем просмотрите его.

Ниже приведен результат, полученный мной с помощью Sony Rx100 Mk2, и график, отображенный на моем компьютере.

Тестирование объектива Sony RX100 Mk2 при эквивалентном 28 мм и f/1.8 на предмет ХА. ХА был максимально усилен в камере и при постобработке, чтобы сделать его более заметным.

У объектива Sony RX100 Mk2 есть TCA (корректируется программно). И LoCA (корректируется методом глазной капли).

Я поработал над тем, чтобы максимально уменьшить количество ЦА на изображении. Но полное удаление ЦА в постобработке Lightroom все еще было в двух кликах от меня (см. изображение ниже).

Как исправить предыдущее изображение.

Хроматическая аберрация — все, что вам нужно знать

Хроматическая аберрация — это значительный ущерб качеству изображения, но многие фотографы не знают, что это такое и как ее избежать. Здесь вы узнаете все о хроматических аберрациях в этой статье.

Что такое хроматическая аберрация?

Хроматическая аберрация, также известная как «дисперсия», «фиолетовая окантовка» или «цветная окантовка», — это частая проблема с объективом, которая возникает, когда цвета неправильно преломляются (искажаются) объективом. Это вызывает несоответствие в точке фокусировки, когда цвета не смешиваются так, как должны. Помните, что фокальная плоскость — это точка фокусировки сенсора. Поэтому свет от вашего объектива должен сливаться, чтобы быть правильно собранным и записанным. Определенные длины волн (цвета) могут достигать положения перед или за фокальной плоскостью, в зависимости от архитектуры вашего объектива, выбранного вами фокусного расстояния и даже используемой диафрагмы.

Видео: Что такое хроматическая аберрация?

Видео: Хроматическая аберрация объектива

Типы хроматических аберраций

Осевая хроматическая аберрация и боковая хроматическая аберрация — это две формы хроматической аберрации.

Осевая хроматическая аберрация: Осевая хроматическая аберрация, также известная как «продольная хроматическая аберрация» (LoCA) или «окантовка боке», представляет собой изменение длины каждой длины волны света. Напротив, боковая хроматическая аберрация изменяет увеличение отдельных светлых оттенков, что становится более заметным на периферии изображения. Из-за различий в фокусной точке каждого цвета осевая хроматическая аберрация вызывает размытие оттенков перед и за точкой фокусировки. Его можно увидеть по краям исключительно ярких областей изображения.

Боковая хроматическая аберрация: Боковая хроматическая аберрация вызывает цветовую окантовку. Он виден только на полях изображения.

Комбинация нескольких линз с разными показателями преломления помогает в некоторой степени уменьшить боковую хроматическую аберрацию. Тем не менее, вы не можете искоренить его. Некоторые линзы могут иметь сложную цветную окантовку, которая смешивает красный и его дополнительный голубой цвет, а также синий и его дополнительный желтый цвет. Низкодисперсионное стекло ED значительно его снижает.

Видео: осевая и латеральная хроматическая аберрация

Примеры хроматической аберрации

Изображение Изображение: PEXELS

Изображение: PEXELS. pexels

Источник изображения: Pinterest0003

Источник изображения: pexels

Источник изображения: pexels

Используйте хроматические аберрации по правильным причинам цель. Например, играя с цветовой окантовкой или разделяя красный, зеленый и синий каналы, можно превратить изображение или видеоклип из обычного в творческое (разделение RGB). «Хроматическая аберрация может придать изображению ощущение неустойчивости или психологического пространства», — объясняет Лонг.

Если вы не ищете стильного настроения с целенаправленным разделением RGB, уменьшение хроматической аберрации — это простой метод улучшения качества изображения и устранения неестественных цветовых краев, которые некоторые начинающие фотографы могут не заметить. «Когда я просматриваю старые изображения, я замечаю окантовку и ужасаюсь, что она была там все это время», — добавляет Мендес. Итак, ищите хроматические аберрации на своих фотографиях и пытайтесь исправить их с помощью Lightroom.
