Доработка объектива Индустар-69. Увеличиваю минимальную дистанцию фокусировки.
К оглавлению Где и что купить? К следующему разделу
На шкальном фотоаппарате Чайка проверить точность фокусировки на близких дистанциях не предоставляется возможным а Граница Резко Изображаемого Прастранства (ГРИП) мала, видимо, поэтому конструкторы объектива ограничили МДФ 0,8 м. На цифровом беззеркальном фотоаппарате Panasonic DMC-GF6 визирование происходит через экран с высокой плотностью пикселей, что позволяет (при увеличении изображения) навести фокус очень точно. Конструкция объектива позволяет достаточно просто уменьшить минимальную дистанцию фокусировки. Для «апгрейда» объектива мне понадобилась только маленькая плоская отвертка для точных работ. Чтобы удобнее было собрать объектив, закрыл диафрагму до крайнего положения 16!
Закрыл диафрагму до крайнего положения 16
Повернул фокусировочное кольцо до совмещения красной метки со значением 5.
Совмещаю отметку 5 на кольце с красным треугольником на корпусе
Особая точность здесь не требуется. Далее открутил три маленьких винтика на объективе, но не до конца! Винтики очень маленькие и норовят «убежать», найти черный винтик на полу не просто! На всякий случай держу рядом мощный магнит. На корпусе имеются два винта.
Надо открутить этот винт
Они ограничивают ход фокусировочного кольца в пределах 180 градусов и перемещение линзоблока вдоль оптической оси на 1 мм. Винтик расположенный у красного треугольника должен остаться на своем месте, а второй винтик с противоположной стороны выкручиваю.
Открутить надо этот винт
Всё! Собираю объектив обратно. Совмещаю отметку 16 на шкале диафрагм с красной меткой на линзоблоке и закручиваю три винта расположенных на фокусировочном кольце. После проделанной работы появляется возможность вращать фокусировочное кольцо на угол около 350 градусов, и ход блока линз увеличивается до 1,9 мм. Это позволяет уменьшить МДФ до 40 см. Если нужно еще сократить дистанцию (и при этом увеличить масштаб снимаемого изображения), то можно установить удлинительные кольца для макросъемки М39.
Lumix с установленным Индустар 69 и комплектом удлинительных колец для макросъемки м39
Монета 1 рубль снята на Panasonic GF6 с комплектом удлинительных колец для макросъемки м39 объективом Индустар-69 (ресайз)
Для удобства использовал такую конструкцию с фокусировочными рельсами для макросъемки.
Фотоаппарат ФЭД-3
Фотоаппарат ФЭД-3 выпускался на Харьковском заводе с 1961 по 1979 год, всего было выпущено более 2 млн. фотокамер.
Функционально фотоаппарат отличался от второй модели наличием длинных выдержек — от 1/15сек до 1 сек. Чтобы разместить механизм замедления , корпус фотоаппарата пришлось ещё увеличить по сравнению с фотокамерой ФЭД-2. К тому же пришлось уменьшить базу дальномера до 41 мм.
До 1966 года фотоаппарат имел головку взвода затвора, после стали выпускать ФЭД-3 с курковым взводом. Комплектовался штатным объективом Индустар-26М 2,8/50, а с 1963 года ФЭД-3 стали комплектовать объективом Индустар-61 2,8/52. Других существенных отличий за период выпуска фотокамера не получила.
Эта модель ФЭД-а считается одной из самых лучших и продвинутых среди советских дальномерок. Признаюсь, я не сторонник ФЭД-ов, и Зоркие мне намного симпатичнее, но во многом, это вопрос каких то ассоциаций. Если оценивать фотоаппарат объективно, фотокамера ФЭД-3 практически равноценна Зоркому-4. Хотя меня в поздних ФЭД-ах всегда раздражала пластиковая обклейка, похожая на резину — как то сразу фотоаппарат выглядит дешево.
Фотоаппарат ФЭД-3 №2056335 Индустар-26М
| Производитель: | Харьковский з-д им. Ф.Э.Дзержинского |
| Год выпуска: | до 1966 года |
| Серийный номер: | 2056335 |
| Объектив: | Индустар-26м |
| Номер объектива: | 1508182 |
Ранний выпуск, горбатый. В первых выпусках ФЭД-3 выдержки были нанесены непосредственно на головку.
Фотоаппарат ФЭД-3, №4369510
| Производитель: | Харьковский з-д им. Ф.Э.Дзержинского |
| Год выпуска: | до 1966 года |
| Серийный номер: | 4369510 |
| Объектив: | Индустар-61 2.8 /52 |
| Номер объектива: | 29436 |
Камера имеет надписи латинскими буквами. Фотоаппарат в отличном рабочем состоянии. Оснащен белым Индустар-61.
Фотоаппарат ФЭД-3, №8748978 Индустар-61
| Производитель: | Харьковский з-д им. Ф.Э.Дзержинского |
| Год выпуска: | после 1966 г. |
| Серийный номер: | 8748978 |
| Объектив: | Индустар-61 2.8 /52 |
| Номер объектива: | 8737268 |
Поздний вариант фотоаппарата с курковым взводом затвора. В отличном рабочем состоянии.
Фотоаппарат ФЭД-3, №8705714 Индустар-61
| Производитель: | Харьковский з-д им. Ф.Э.Дзержинского |
| Год выпуска: | после 1970 |
| Серийный номер: | 8705714 |
| Объектив: | Индустар-26м 2.8/52 |
| Номер объектива: | 2054789 |
Еще один, поздний вариант камеры с рычажным взводом курка и блокировкой от недовзвода.
Комментарии ()
- Иван 07 марта 2019, 18:11(Комментарий был изменён) 0 Добрый день! Подскажите год выпуска аппарата ФЭД 3 с номером 003997.
ответить
- Руслан 24 марта 2019, 00:48(Комментарий был изменён) 0
Добрый день! У меня есть фотоаппарат ФЭД 2 с серийным номером 320183. Объектив: ИНДУСТАР — 26м; 1:2,8; F=5см; N 057214. Скажите пожалуйста, примерно в каком году был выпущен данный фотоаппарат? Спасибо.
ответить
-
Дальномерная фотокамера ФЭД-3 (тип 2).
Технические характеристики:
- Фокусировка — по дальномеру.
- База дальномера 41 мм.
- Затвор механический шторно-щелевой.
- Выдержки затвора 500-250-125-60-15-8-4-2-1-«В».
- Синхронизация со вспышкой от «В» до 60 включительно.
- Экспонометр — селеновый.
- Крепление оптики резьбовое М39.
- Рабочий отрезок — 28,8 мм.
- Штатный объектив — Индустар-26м или Индустар-61Л/Д.
Эргономика и конструктив:
В сравнении с ранними камерами предыдущего поколения ФЭД-3 стал значительно выше и набрал вес, тому виной стало внедрение механизма замедлителя выдержек, для которого нужно было место.
Несмотря на это камера ложится в руку, ее плавные обводы способствуют плотному прилеганию руки, хотя и тянет вниз. Главное преимущество Фэд-3 это курковый взвод, действительно полезное и необходимое нововведение, обычная головка взвода просто стирает пальцы до мозолей ( в статье о Зорком-4 подробнее).
Выставить выдержку можно только после взвода затвора (как и в Зорком-4). Чтоб сменит значения выдержки нужно потянуть головку вверх и провернуть до нужной отметки, провернуть головку выдержек от 30 до 1 (и наоборот) секунды по короткой стороне так же нельзя.
Фокусировка как и в любой дальномерной камере осуществляется при помощи оптического устройства механически связанного с объективом (дальномер), в окошке кратностью 0,75 отображается пятно дальномера круглой формы. База дальномера составляет 41 мм, хотя у предыдущей модели Фэд-2 база дальномера была больше на 26мм (67 мм). Опять же из-за того что замедлитель выдержек занимал много места — базу дальномера сократили.
Видоискатель можно отрегулировать под свое зрение — есть диоптрийная коррекция +/-2 диоптрии. Важный момент — сбить введенную коррекцию значительно сложнее нежили у ФЭД-2 и Зоркий-4, так как она выполнена иначе.
Для удобной установки пленки задняя крышка съемная, замки открытия-закртия находятся снизу.
Механический Шторно-щелевой затвор отрабатывает широкий ряд выдержек, 500-250-125-60-30-15-8-4-2-1. Да 1/1000 нет, но в паре с Индустаром подобная выдержка маловероятно будет необходима. Затвор и механизм установки выдержек в целом надежен и при правильной (читай аккуратной) эксплуатации проблем и поломок возникнуть не должно.
Резьбовое соединение м39 обеспечивает надежное крепление оптики, хотя и не идеальное. Данное крепление универсальное и для многих дальномерных фотокамер было стандартным (Зоркий, Bessa-R (L) и пр.). Соответственно выбор дальномерной оптики под м39 значительно богаче нежели под другие типы креплений. В том числе и советской — Юпитер-12, Орион-15, МР-2 Руссар, Индустар-50, Индустра-61 л/д, Юпитер-8, Юпитер-3, Юпитер-9, Юпитер-11 и прочие.
Вывод:
Фотоаппарат Фэд-3 (ll) оставил двойственные чувства. Ряд выдержек в сравнении с предыдущим ФЭД-2 значительно расширили, но пожертвовали базой дальномера и масса-габаритами. Зато добавили курковый взвод.
В итоге получили более громоздкую менее компактную камеру с хорошим функционалом.
Особой ценности и тем более коллекционной данная модель не представляет, из-за чего цена на нее не превышает 3-4$ за экземпляр с объективом в отличном состоянии.
Ну, и для чего всё это было нужно? Примеры фотографий снятых объективом Индустар 69.
К оглавлению Где и что купить? К следующему разделу
Объектив Индустар-69 обладает лучшей светосилой (1:2,8) по сравнению с китовым Panasonic 14-42 (1:3,5 а на 28 мм — 1:5,3) и меньшими размерами. Резкость у него конечно не такая, но зато появляется возможность снимать в ночное время с меньшими выдержками и лучше размывать фон. Ниже фотографии которые я снял объективом Индустар-69 на фотоаппарат Panasonic.
Березы на берегу реки Волга
Берег реки Волга
Кнехт с намотанным швартовным синтетическим тросом держит катер у причала
Подосиновик под палкой и листиками хотел спрятаться от меня
Ночью
Ночное звездное небо
Макросъемка платы Ардуино
Atmel mega 2560 Макросъемка фото пропаенные выводы микроконтроллера (ресайз)
Фотография микроконтроллера Atmel Mega 32u2 в корпусе QFN32 имеет размеры 5х5 мм, занимает почти весь кадр (ресайз).
Вариант 4. Доработка безымянного переходника L39-M4/3 на токарном станке.
Я отдал переходник токарю, и он сточил в корпусе адаптера нижнюю часть, в которую упирается кольцо-вставка на 1,3 мм. Обошлось мне это в 200 руб (примерно столько же я заплатил за сам переходник с бесплатной доставкой).
Адаптер L39-M4/3 после токарных работ
С таким же результатом можно было уменьшить толщину вставочного кольца на 1,3 мм. Вот что в результате получилось.
Адаптер для утановки Индустар-69 на фотаппарат Панасоник
Какой вариант выбрать?
Какой же вариант предпочтительнее?
Для полного счастья осталось установить объектив на переходник, ослабить винты крепления кольца и повернуть его таким образом, чтобы при установке переходника с объективом на фотоаппарат красный треугольник оказался сверху. Тогда будет удобно пользоваться шкалой расстояний и ГРИП. А еще отъюстировать на «Бесконечность».
Обзор Индустар-26м 1:2.8 F=5см П
За предоставленный объектив Индустар-26м 1:2.8 F=5см L Большое спасибо Игорю Тихану.
Обзор Индустар-26м 1:2.8 F=5см П

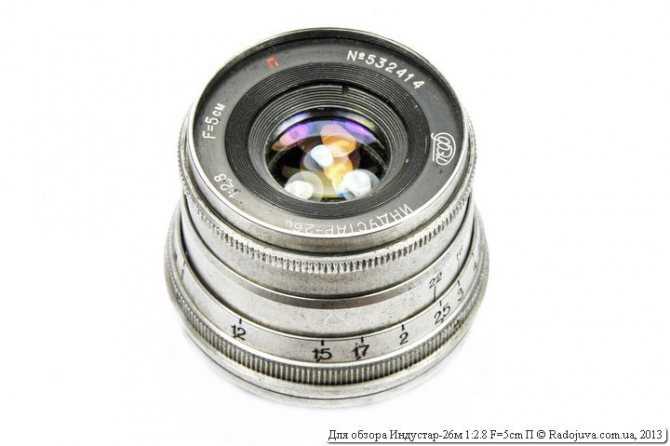

Так выглядит Индустар-26м
Учитывая, что первые две цифры советских объективов обычно означают год выпуска, то мой экземпляр 1953 года, а в 2013 году ему исполнилось уже 60. Тем не менее, объектив полностью рабочий, кольца фокусировки и диафрагмы работают исправно, жаль только, что металл покрылся черным налетом, который я не смог отчистить.
Просветление передней и задней линз объектива Индустар-26м
Объектив имеет просветленную оптику, об этом говорит красная буква ‘П’ в названии. Несмотря на то, что линзы просветлены, с контровым светом объектив не дружит. Много отзывов об Индустар-26м можно прочитать здесь.
Объектив Индустар-26м, вид сбоку
Отличительной особенностью объектива является 10-лепестковая диафрагма . Кружочки в боке вполне ровные на всех значениях диафрагмы, это очень приятная мелочь.
Лепестки диафрагмы Индустар-26м от передней и задней линзы
Фокусировка на объективе плавная. Кольцо фокусировки вращается на 180 градусов. Минимальная дистанция фокусировки составляет 1 метр. Объектив имеет шкалу глубины резкости и дистанции фокусировки. При фокусировке передняя линза не вращается, а хобот объектива удлиняется примерно на полсантиметра. Кольцо фокусировки неудобное, расположено возле крепления объектива к камере.
Размеры двух объективов: Индустар-26м и ИНДУСТР-50 1:3,5 F=5см П (оба дальномерные)
Диафрагма управляется вручную с помощью специального диафрагменного кольца. Диафрагма регулируется плавно, без щелчков, можно выставить любое значение от F/2.8-F/22. Диаметр переднего светофильтра очень маленький, всего 40мм. А сам объектив весит примерно на 100 грамм.
Примеры фото
В общем случае дальномерные объективы на зеркальных камерах работают только в макрорежиме, подробнее здесь. На Canon 350D устанавливал объектив с помощью двух переходников: М39-M42 + M42-Canon EOS. Как использовать старые советские объективы М39 на современных камерах Nikon читайте здесь, а на Canon здесь.
и Nikon D40:
Царапины, выбоины и прочая грязь на фото с примером боке — это не проблемы грязной матрицы моего фотоаппарата — это пузыри, царапины, сколы и поплывшее покрытие на задней линзе объектива . То же самое касается и других моих отзывов.
Объектив Индустар-26м на зеркальный фотоаппарат
Для комментариев к этой записи регистрация не требуется. Любой может оставить комментарий. Объективы и акции на них смотрите на Moyo. ua.
Выводы: Сейчас можно найти много старых объективов от дальномерных фотоаппаратов марки ‘Индустар’. Такие объективы продаются за копейки (5 рублей за ведро :)). Этот объектив можно использовать на зеркальных камерах в качестве бюджетного макрообъектива. На беззеркальных камерах этот крохотный объектив еще может послужить хорошим объективом для творчества, так как имеет удачное сочетание светосилы и фокусного расстояния и хорошую резкую картинку. Белая металлическая рамка оправы объектива интересно смотрится на современных цифровых камерах
Материал подготовил Аркадий Шаповал… Ищи меня на Youtube | Фейсбук | Инстаграм | Твиттер | Телеграмма.
