Как подключить камеру к телевизору - инструкция для разных видов устройств

Порядок подключения камеры видеонаблюдения к телевизору

Довольно часто на СМАРТ-телевизоры устанавливают веб-камеры. Это очень удобно, когда вы используете Skype или записываете потоковое видео своих игр для Twitch-канала. Бесплатное визуальное общение или создание видеоконференций с использованием веб-камеры на телевизоре – для многих людей это обычные будни.

Выполнить подключение напрямую получится только с такой моделью камеры, которая работает с аналоговым сигналом. Такие приборы можно купить через интернет или в магазине бытовой техники.

Если же вы всё-таки хотите организовать подключение своей «вебки» к телевизору, то можно задействовать системный блок ПК в качестве переходника. Для этого проведите такие действия:

Соедините с помощью кабелей или переходников телевизор с системным блоком компьютера. Разъёмы у всех моделей разные, поэтому посмотрите, какие порты есть на задней панели вашего ТВ, и определите оптимальный вариант своего подключения;
Телевизор будет служить вам монитором, поэтому подстройте его разрешение, чтобы вам было удобно его использовать;
Подключите WEB-камеру к блоку ПК;
Запустите установку драйвера с диска (он идёт в комплекте с устройством) или через «Панель управления» – «Диспетчер устройств»;
Вот и вся настройка, теперь останется только удобно разместить веб-камеру на телевизоре, настроить угол обзора, чтобы в её объектив попадала нужная картинка.

А вот камеры, которые имеют интерфейс Ethernet (их называют IP-камерами), не потребуют установки драйвера. Такие модели можно напрямую подключить к роутеру или цифровому видеорегистратору NVR посредством витой пары. Они имеют собственный IP-адрес и в телевизоре будут распознаны, как самостоятельный девайс. Запись с IP-камер настраивается на SD-карту или сервер.

Большая часть современных моделей телевизоров поддерживают работу с цифровым форматом данных. Особенно те, которые имеют встроенный доступ в интернет. Есть модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000), а можно купить отдельное веб-устройство, которые, как правило, производят те же производители телевизоров. Такие камеры более чувствительны и адаптированы под большую дальность до объекта: они лучше способны улавливать звук абонента, и умеют правильно подстраивать чёткость картинки.

Перед тем как настроить взаимодействие камеры со своим телевизором, убедитесь, что:

У камеры имеется разъём VA/In/Out;
В комплекте есть кабель для подключения.

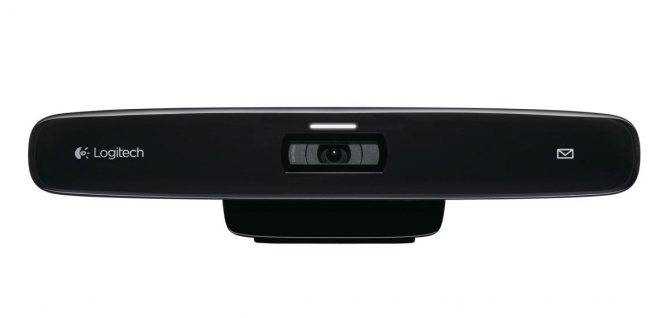

Отличным вариантом универсальной ТВ-камеры является, например, модель Logitech TV Cam HD. Её достаточно просто подключить к телевизору через HDMI-кабель и никаких дополнительных манипуляций проводить не потребуется. У неё имеется автономный БП, поэтому видеозвонки можно принимать даже при выключенном ТВ.

Жители многоквартирных домов довольно часто используют подключение, в котором одна камера, установленная, например, в парадном, передаёт изображение на все квартиры в доме. В таком случае используется один регистратор и множество специальных мониторов с разъёмами HDMI или VGA в каждой квартире.

В целях экономии можно не покупать дополнительное устройство, а вывести изображение на свой телевизор с помощью модулятора телевизионного сигнала. Схема по такому подключению будет выглядеть так:

В телевизионном кабеле нужно сделать разрыв, его можно делать либо на лестничной площадке, либо непосредственно в своей квартире;
В него устанавливается специальный модулятор ТВ сигнала, который добавляет к потоку телесигнала ещё один дополнительный информационный канал со свободной частотой вещания;
Модулятор имеет 2 антенных разъёма (один – на вход, второй – на выход) и 3 коннектора типа «тюльпан» (один для передачи видео и два аудиоканала). Сигнал от камеры проводим в модулятор посредством стандартного коннектора;
После этого задаём частоту вещания (на корпусе устройства указываем номер канала);
С помощью делителя сигнала картинку с камеры можно вывести на 4 отдельных телевизора.

Если камера не имеет возможности переключения в старый аналоговый телевизор, то создать прямое подключение не получится. Для этого случая вам потребуется приобрести специальный преобразователь BNC/VGA. Только конвертёр сможет изменить формат передаваемого сигнала.

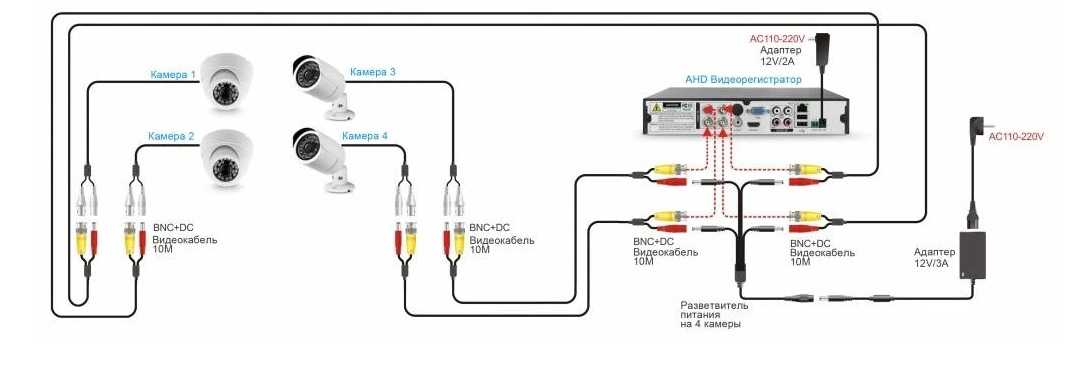

Подключение камеры видеонаблюдения к телевизору проводится посредством всё того же коаксиального кабеля, который просто достаточно обжать с двух сторон BNC-коннекторами. Одна сторона кабеля подключается к выходу на камере, а другой конец устанавливается в гнездо «Входа» на преобразователе, а уже последний подключается к ТВ-приёмнику с помощью кабеля VGA.

Подключение камеры заднего вида

Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.

Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.

Схема подключения камеры заднего вида

Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.

Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)

Виталий Владимирович, 38 лет

Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

Общий вид камеры с проводами подключения

Комплект поставки КЗВ

Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.

Схема к ШГУ

Провод PARKING и тюльпан видеовхода ШГУ

Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.

Зеленые проводки (скорее всего для переключения видеостандарта)

Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.

И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?

Заранее благодарен за внимание, даже если не ответите на вопросы

Как просматривать и транслировать?

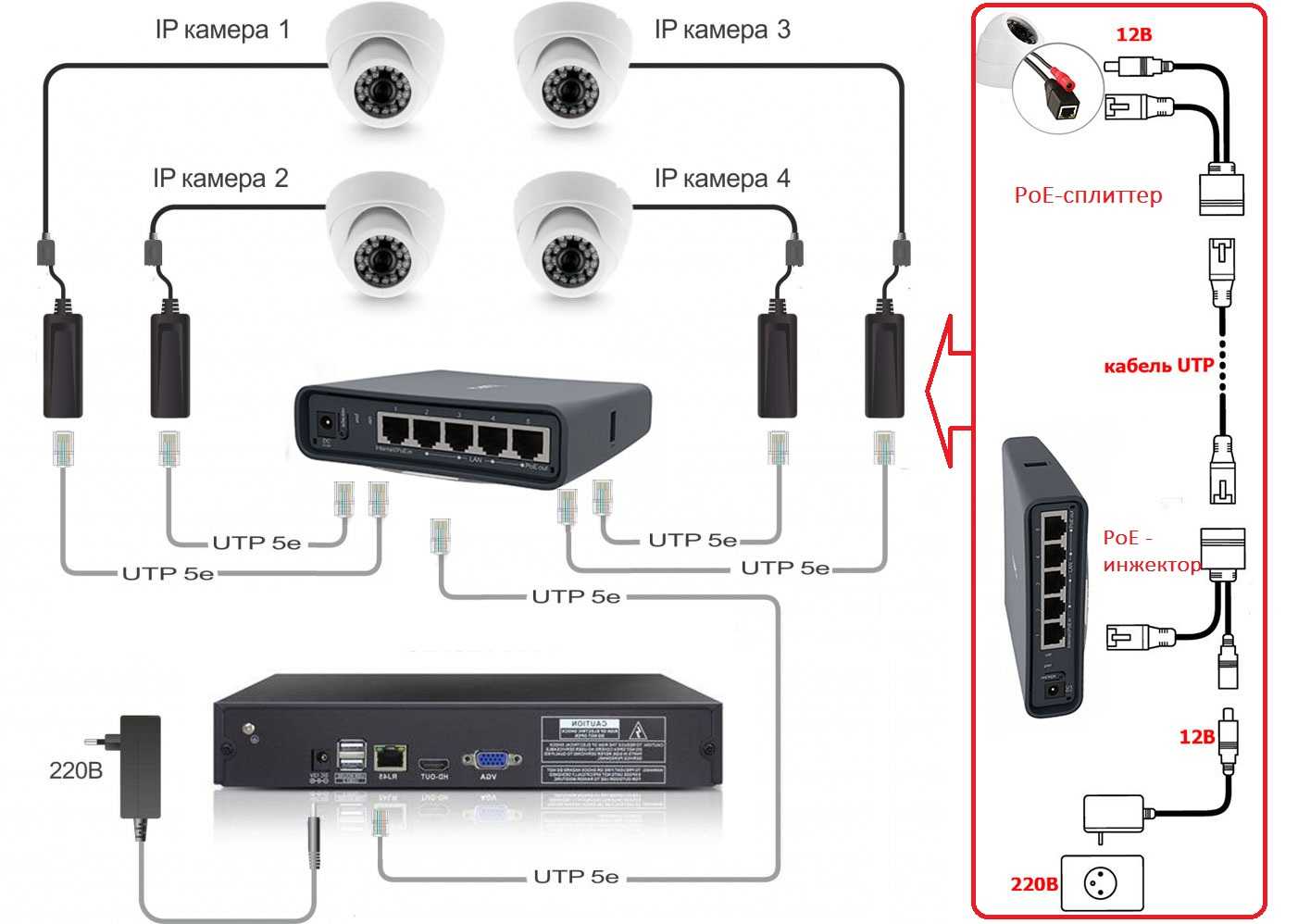

Между аналоговой и IP-камерой существует ряд отличий. Последние транслируют более качественную картинку и оснащены дополнительными интеллектуальными функциями. Для подключения камер к телевизору требуется выполнить всего 4 шага:

подключить устройства видеонаблюдения к NVR с помощью кабелей Ethernet Cat 5/6;
подключить камеру безопасности NVR к телевизору с помощью кабеля HDMI;
включить сетевой видеорегистратор с помощью адаптера питания;
включить телевизор, после чего на экране появится изображение в реальном времени.

В итоге отпадает необходимость загружать приложение и не нужно подключаться к маршрутизатору. Все аксессуары, необходимые для подключения камер безопасности к телевизору, включены в стандартный пакет NVR.

Подключить систему NVR напрямую – это, безусловно, самый простой способ сопряжения камеры безопасности и телевизора.

Существует 5 основных причин, по которым пользователю следует выбрать систему NVR для подключения системы безопасности к телевизору:

простое подключение;
большое пространство для хранения и круглосуточная запись;
работа без сети (без подключения к роутеру);
стабильный сигнал;
простое управление.

Чтобы подключить систему видеонаблюдения к транслирующему оборудованию, понадобится либо физическое кабельное соединение HDML, либо определенное программное обеспечение, которое транслирует видеопотоки с камеры из другого места (ПК или телефона) на телевизор.

Попробовав и протестировав всевозможные методы подключения системы безопасности к телевизору напрямую, пользователи определили самые популярные способы, которые выгоднее всего использовать. Наиболее удобный – система NVR.

Если выбирать другие методы подключения, важно учитывать марку телевизора, который используется для трансляции видео, а также модель самой камеры. Преимущества

Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано

Преимущества. Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано.

После подключения оборудования видеонаблюдения к телевизору с NVR можно как просматривать картинку с камер в режиме онлайн, так и осуществлять запись изображения. Например, Reolink RLK8-410B4 может вести непрерывную запись в течение нескольких недель при разрешении 4MP Super HD. Но можно выбрать меньшее разрешение – тогда запись может длиться дольше.

После подключения камер видеонаблюдения к телевизору и сетевому видеорегистратору устройство готово к прямой трансляции картинки и сохранению ее в сетевой видеомагнитофон (NVR). При этом маршрутизатор не используется.

Часто бывают ситуации, когда пользователь пытается подключить оборудование безопасности к телевизору, но получает предупреждение о том, что нет сигнала. В основном это происходит при подключении систем безопасности к телевизору с помощью стороннего программного обеспечения. При подключении оборудования видеонаблюдения к телевизору с NVR такой вариант исключается. Как только пользователь подключит все устройства с помощью правильного и простого проводного соединения, на экране появится онлайн-картинка с хорошим качеством сигнала.

Проще управлять камерами безопасности в рамках всей системы. Например, после подключения к телевизору (ПК или другому монитору) можно легко обновить все IP-камеры одновременно с помощью операционной системы NVR.

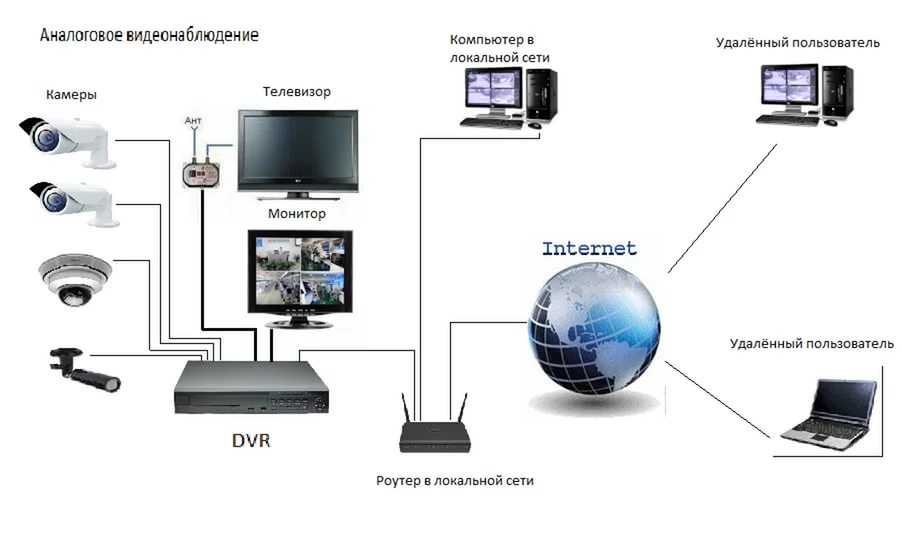

Аналоговое или цифровое?

Стоит начать с того, что определение «цифровое» видеонаблюдение не очень точно отражает принцип работы этих систем. Скорее их можно назвать IP или сетевыми.

Разрешение

Явное преимущество в этом отношении имеет IP-видеонаблюдение, которое позволяет транслировать изображение вплоть до формата 4К. во многих случаях такой детализации не требуется. В небольшом магазине или на даче вполне достаточно будет разрешения аналоговых камер высокой четкости (HD). Технологии AHD, HDTVI и HDCVI обеспечивают разрешение картинки до 1920×1080 пикселей. Этого более чем достаточно для качественного изображения.

Очень часто передача мегапиксельного изображения возможно со скоростью не более 10-15 кадров в секунду.

Кроме того, такая картинка требует высокой вычислительной мощности для своей обработки. В пользу аналоговых камер можно сказать, что они стабильно передают видео с частотой 25 кадров в секунду.

Расстояние

Как говорилось выше, цифровые камеры способны транслировать сигнал на большое расстояние только при наличии коммутаторов, установленных через каждые 100 метров. Аналоговые устройства могут на несколько километров передавать изображение по витой паре. Среди дополнительных особенностей IP-систем стоит отметить:

большое количество программ для анализа изображений;
неограниченная возможность масштабирования системы;
удаленный доступ через интернет.

При выборе системы видеонаблюдения того или иного типа, следует определиться с кругом задач, которые эта система должна решать.

Как подключить веб камеру к телевизору

Соединить с «умным» ТВ аппаратом любую камеру не получится, поскольку она просто не будет функционировать. Если аппарат специально разработан для соединения со Smart TV, то у него есть несколько особенностей.

Для работы, необходимо соединить оба устройства посредством USB связи, а после запустить видео приложение, к примеру, Skype. После подключения, программа автоматически будет выполнять все необходимые настройки, и пользователь получит возможность использовать приобретение для видеотрансляций. Никаких дополнительных действий совершать не нужно. Установка займет всего пару минут.

Телевизионные видеокамеры будут отличаться от тех вариантов, которые подключаются к компьютеру. Если ТВ аппарат не может ловить другие сигналы, кроме аналогового, то даже посредством USB не получается подключить ТВ агрегат к видео оборудованию, поскольку для связи необходимо добавить специальный системный блок, который будет служить в качестве переходника.

Как подключить камеру к телевизору с аналоговым сигналом – пошаговая инструкция:

Первым делом нужно убедиться, что ТВ аппарат вообще предназначен для подключения специальной веб-камеры. Для установки драйверов, необходимо использовать персональный компьютер в качестве переходника. Нужно убедиться, что у телевизора и ПК имеется соответствующее выходы: VGA, HDMI, S-видео и прочие.
Используя кабель, подключить ТВ агрегат к компьютеру. Монитор телевизора используется в качестве главного экрана. После совершения этих действий, веб-камеру необходимо замкнуть на компьютере, посредством USB соединения.
При покупке камеры для телевизора LG (или любой другой модели) следует убедиться, что в коробке находиться специальной диск с драйверами, который нужно установить на компьютер. Загрузив диск в ПК, пользователю потребуется выполнить все действия из инструкции. Руководство расписано подробно, а потому проблем с установкой не возникает.
Веб-камеру поставить на телевизоре таким образом, чтобы в поле зрения попадала определённая часть комнаты.
Далее необходимо зайти с ТВ аппарата в приложении Skype и начать видеоконференцию.

Камера для ТВ оборудования – удобный компонент, с помощью которого можно оставаться на связи с дальними родственниками или друзьями, которые находятся на расстоянии. Подключить веб-камеру к телевизору не составит труда, если придерживаться инструкции.

Цели подключения веб-камеры к телевизору различны. Например, можно использовать её в качестве своеобразной системы видеонаблюдения — настроив отдельный канал просматривать, что происходит в помещении или на улице. Также она может быть применена для голосового управления функциями телевизора или для осуществления видеозвонков.

Как соединить видеокамеру с телевизором

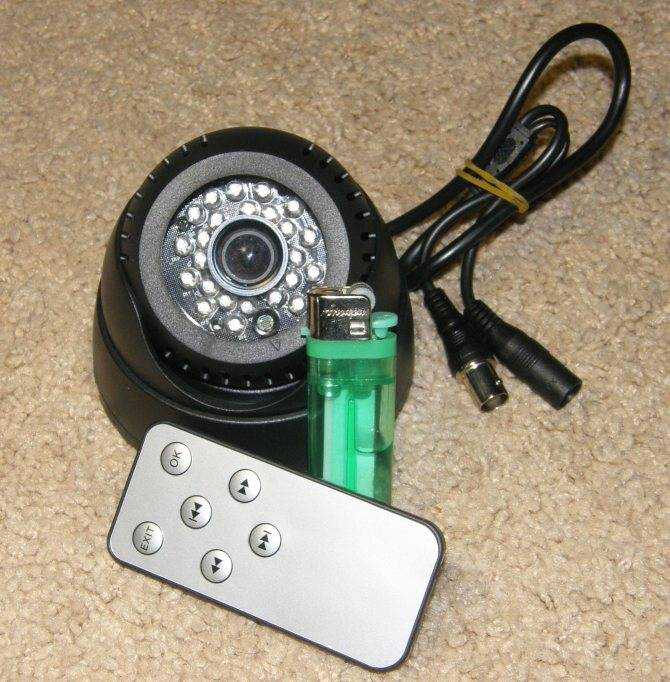

Изображение с видеокамеры можно напрямую подключить к телевизору и наблюдать в реальном времени за тем, что происходит в месте установки.

Для создания системы понадобится видеокамера, блок питания для неё, а также разъемы, которые подходят к ТВ и видеокамере. Также потребуется монтажный бокс с кабелем.

Выбор места

Нужно ставить видеокамеру так, чтобы объект наблюдения попадал в большую часть кадра. При покупке камеры нужно уточнять характеристики у продавца.

Угол обзора может варьироваться от 70 до 100 градусов. Но также бывает и сорокаградусные модели для телевизоров. Уличную видеокамеру желательно защищать от дождя и ставить под крышей.

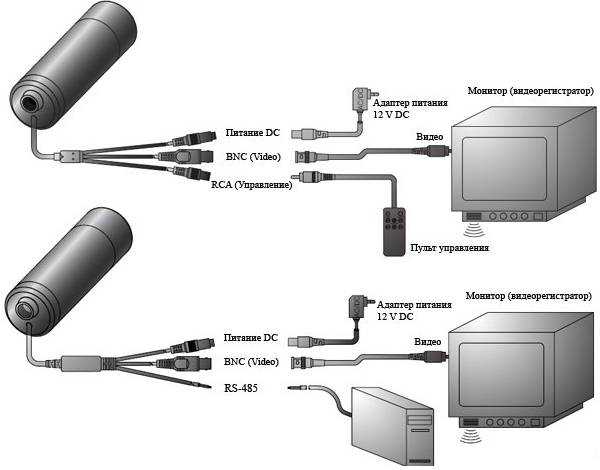

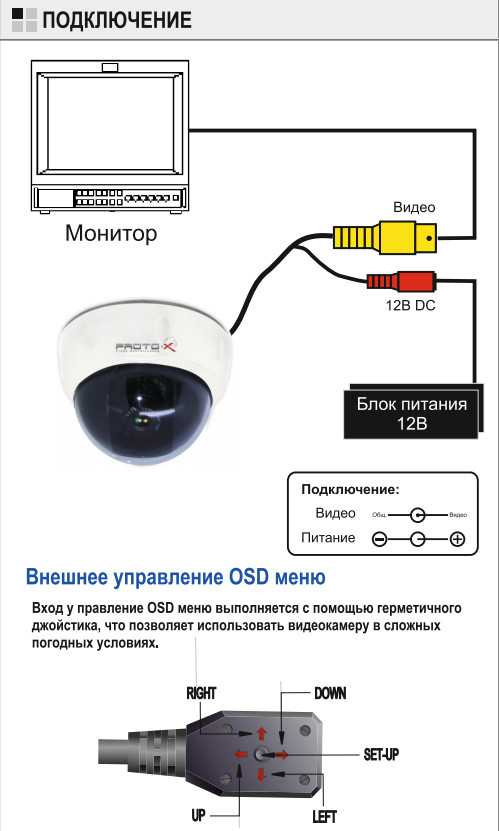

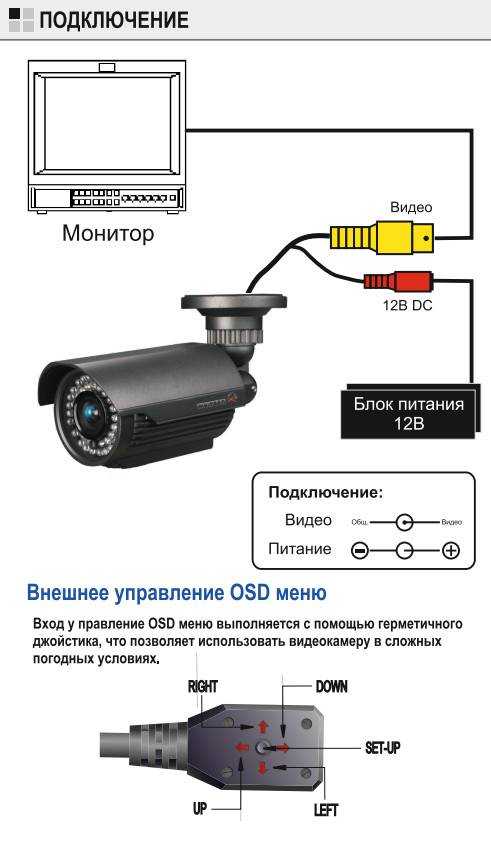

Подключение к телевизору

Есть разные способы соединения. Аналоговую аппаратуру можно подключить к ТВ через AV вход. Его также называют композитным.

Современные модели ТВ поддерживают такой порт. Если ТВ старой модели, на панели может быть разъем SCART. В таком случае придется приобрести специальный переходник SCART-АV.

Для соединения устройств желательно использовать коаксиальный кабель RG-6, который обычно применяют для монтажа антенн. Изображение будет стабильно поступать на экран обычного домашнего телевизора. Для питания подсоединяют блок мощностью в 1 ампер, а также специальный кабель.

Около видео-аппарата потребуется закрепить монтажный бокс, чтобы спрятать разъемы. В качестве разъема камеры к проводу ставят bnc разъемом. Можно найти разные варианты, но желательно использовать зажим и болтик. Так можно достигнуть стабильной работы передачи видео.

Со стороны ТВ-устройства нужно поставить коаксиальный кабель с разъемом типа «тюльпан». Кабель питания подключить к блоку. С помощью пульта в качестве источника сигнала выбрать AV-вход и картинка появится на мониторе (совместимость оборудования не имеет значения).

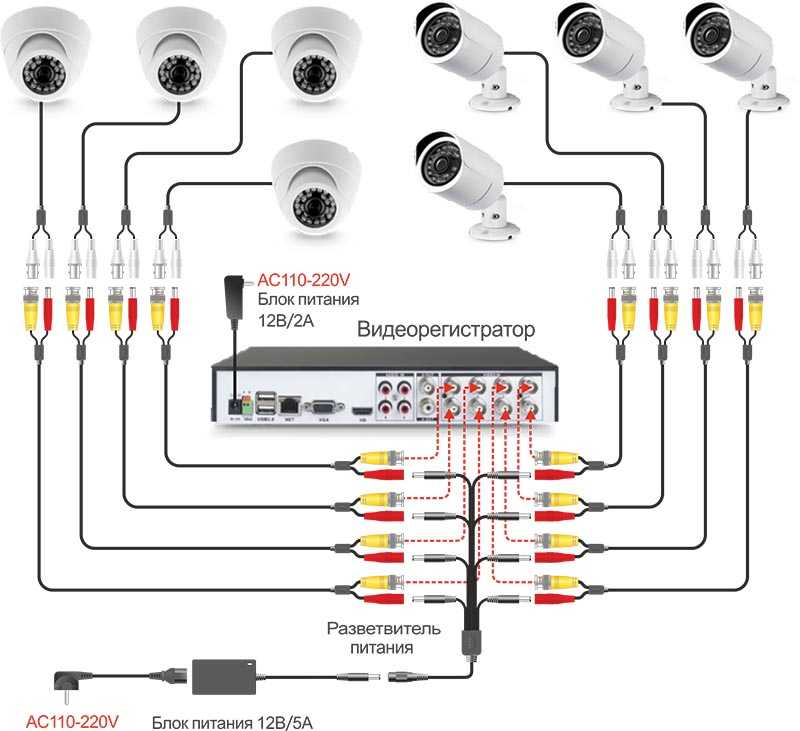

IP-камера и устройства с высоким разрешением TVI/HDCVI/AHD

Для правильного подключения к телевизору оборудования, нужно воспользоваться промежуточным устройством. Если используется TVI/HDCVI/AHD, в качестве устройства используют видеорегистратор (необязателен в случае использовании модели с аналоговым портом). На регистраторе несколько видео-выходов – HDMI порт,VGA и композитный, что позволяют соединиться с ТВ.

IP-камеры – более универсальный инструмент, поскольку к ТВ можно подключить не только видеорегистратор, но и персональный компьютер или ноутбук, через который с помощью специальной программы видео будет транслироваться с камеры на ТВ.

Чтобы сохранить всё, что записывает аппаратура, нужно подключить к ТВ видеорегистратор. Можно приобрести аналоговые камеры видеонаблюдения или сетевой тип. Для подключения видеонаблюдения к телевизору используется HDMI вход. Но также можно использовать композитный порт.
На регистратор устанавливают карту памяти, на которую сохраняется видео за день. Чтобы просмотреть запись, нужно подсоединить вход регистратора к экрану ТВ устройства, описанным способом, или через ПК с программным обеспечением.
Подключение видеокамеры к телевизору – процесс не сложный, если соблюдать рекомендации. Выбирать телевизор для дома и видеонаблюдения не придется, поскольку используют имеющийся аппарат, но зато есть шанс подобрать разные виды камер (некоторые имеют выход в интернет), которых в магазинах большой ассортимент для конкретных ситуаций.

Шаг 2: Установка приложения на мобильном устройстве

Для того чтобы смотреть изображение с беспроводной видеокамеры, нужно установить мобильное приложение на своё устройство. По умолчанию, большинство производителей камер уже предлагают своё приложение. Но если такого приложения нет, нужно загрузить с соответствующего маркетплейса (например Google Play или App Store).

Совместимость мобильного устройства и приложения

Перед загрузкой следует убедиться, что выбранное приложение подходит для вашего телефона или планшета, это можно посмотреть в требованиях к приложению. Некоторые приложения могут не работать на старых версиях Android или iOS, поэтому прилоения которые не поддерживаются вашей операционной системой необходимо искать на сторонних ресурсах

Установка приложения

После загрузки приложения, его нужно установить на ваше устройство. Для этого, откройте файл и следуйте инструкциям. Если вы делаете это впервые, возможно, вам потребуется внести данные вашей беспроводной видеокамеры, такие как IP-адрес, логин и пароль.

Таким образом, установив приложение на ваше мобильное устройство, вы готовы приступить к следующему этапу – просмотру камеры на телевизоре.

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.
