Подключение внешней видеокарты к ноутбуку

Подготовка к подключению видеокарты

Перед тем как подключать видеокарту к компьютеру нужно выполнить ряд подготовительных действий. Во-первых, вам нужно выключить компьютер и полностью его обесточить, то есть отключить кабель электропитания, который идет от компьютера к розетке

Без этой простой меры предосторожности делать ничего нельзя, иначе вы рискуете получить удар током или повредить компоненты компьютера. Также желательно отключить от компьютера и все остальные кабели, поскольку они будут мешать вам работать

Во-вторых, с компьютера нужно снять боковую левую крышку, для того чтобы получить доступ к комплектующим.

Как правило, крышка фиксируется на корпусе при помощи двух винтов в задней части. Открутите эти винты, сдвиньте крышку немного назад и снимите ее с компьютера. После того как крышка снята положите компьютер на бок, так чтобы вам было удобно работать с его внутренностями.

Можно ли к ноутбуку подключить внешнюю видеокарту?

Часто пользователи стремятся превратить свой ноутбук в настоящего игрового монстра. При соответствующих капиталовложения это довольно просто. Но как достичь желаемого не покупая готовые решения за бешеные деньги? Правильно, подключить для этого внешнюю видеокарту.

Как правило, множество пользователей ПК уверены, что такое просто невозможно, разве что для обычных персональных компьютеров, но только не для ноутбуков. В действительности же все не безысходно. И хотя ноутбуки, в принципе, совершенно не рассчитаны на то, чтобы подключать корректно к ним какие-либо внешние видеокарты, применять их все-таки вполне реально.

Как подключить устройство

В зависимости от особенностей конструкции ноутбука и  самой внешней видеокарты способы подключения могут быть различными.

Следует отметить, что процесс подключения достаточно непростой и требует определенных знаний. К тому же не все модели ноутбуков предусматривают установку внешней видеокарты, но необходимые разъёмы они всё же имеют. Кроме того, перед приобретением следует задуматься о том, раскроет ли свой потенциал выбранная видеокарта и насколько целесообразно устанавливать её на конкретный ноутбук. В данном вопросе следует оценить следующий ряд факторов:

• модель и возможности устройства;
• аппаратный интерфейс подключения;
• наличие/отсутствие в ноутбуке дискретной видеокарты;
• возможности и тип процессора;
• объём оперативной памяти.

Подключение внешней видеокарты через PCI Express

Переходник типа PCI Express является технически сложным устройством, которое обеспечивает связь видеокарты с материнской платой самого ноутбука. Вариант подключения через данный разъём подходит для достаточно устаревших моделей ноутбуков. Одновременно с этим следует понимать, что чем старее ноутбук, тем меньше мощность его процессора и объём оперативной памяти.

О целесообразности подключения мощной видеокарты к ноутбуку старого образца говорить не стоит.

Для того чтобы использовать данный разъём, его сначала потребуется отыскать. Для этого понадобится, отключив ноутбук и вытащив аккумулятор, снять нижнюю крышку. Необходимый порт располагается поблизости с Wi-Fi-модулем, который к нему и подключен.

Далее для подключения внешней видеокарты к данному порту понадобится специальный адаптер EXP GDC с двумя кабелями, идущими в комплекте. Один из них предназначен для подключения к самому порту, а другой — для обеспечения дополнительного питания. Подключение внешней видеокарты через данный порт подходит для ноутбуков с любым типом операционной системы.

Далее пошагово рассмотрим процесс подключения:

1. Ноутбук полностью обесточивается, а батарея вынимается.
2. Откручивается и снимается крышка, предоставляется доступ к необходимому порту.
3. Один кабель mPCI-E подключается к порту на ноутбуке, другой — через hdmi-разъём непосредственно к переходнику.
4. Далее устанавливается видеокарта путём использования разъёма PCI Express на самом устройстве EXP GDC.
5. В зависимости от гнёзд на видеокарте производится подключение дополнительного питания. Используя специальный кабель из комплекта с EXP GDC, подсоединяем его разъём 6 pin к адаптеру, а второй 6+2 pin или 8 pin — к самой видеокарте.
6. Затем присоединяется блок питания, который зачастую идет в комплекте с адаптером, либо можно взять от ПК. Подключение происходит через коннектор 8 pin либо специальные переходники.
7. Теперь включается ноутбук для установки драйверов видеокарты.
8. Всё провода укладываются, крышка снова закрывается.

Недостатком данного варианта является то, что если на материнской плате не имеется двух интерфейсов mini-PCIe, то пользователю придётся пожертвовать работой модуля Wi-Fi.

Подключение через «док-станцию»

«Док-станция» делается в виде коробки, напоминающей системный блок. Особенностью данного варианта является то, что в этом блоке после подключения видеокарты ещё остается место для установки системы охлаждения. Данный вариант отличается повышенной стоимостью, которая вполне оправдывает себя в процессе работы. Кроме того, стоимость может меняться исходя из пожеланий пользователя и начинки самой станции.

Подключение через порт Thunderbolt

Технология Thunderbolt позволяет производить передачу электроэнергии, аудио, видео и прочих данных через один порт благодаря двунаправленности. При этом обеспечивается достаточно комфортная скорость, а каждый порт может включать в себя два канала. Данная технология является совместной разработкой Intel и Apple, распространяется с большинством современных ноутбуков. Ограничений на установку моделей видеокарт в данном случае нет.

3Сравнение производительности компьютера с внешней видеокартой и без неё

Запустим несколько графических тестов на интегрированной видеокарте и с подключённым eGPU:

Результаты теста AIDA64 GPU для интегрированной видеокарты Intel UHD Graphics 620	Результаты теста AIDA64 GPU с подключённой внешней видеокартой NVidia GeForce GTX 1050
Результаты теста FurMark для интегрированной видеокарты Intel UHD Graphics 620	Результаты теста FurMark с подключённой внешней видеокартой NVidia GeForce GTX 1050	Результаты теста FurMark с подключённой внешней видеокартой NVidia GeForce GTX 1070
Результаты теста Cinebench R15 для интегрированной видеокарты Intel UHD Graphics 620	Результаты теста Cinebench R15 с подключённой внешней видеокартой NVidia GeForce GTX 1050

Цифры цифрами, теперь давайте запустим что-то более интересное для загрузки видеокарты. На фотографиях приведено сравнение частоты кадров в игре DOOM с интегрированной видеокартой и с внешней видеокартой.

Игра DOOM, запущенная на интегрированной видеокарте Intel UHD Graphics 620 – 10 fps	Игра DOOM, запущенная с внешней видеокартой NVIDIA GTX 1050 – 32 fps	Игра DOOM, запущенная с внешней видеокартой NVIDIA GTX 1070 – 114 fps

Видно, что на интегрированной видеокарте частота кадров составила 10 FPS. С такой задержкой в смене кадров точно не поиграть.

При запуске с внешним графическим ускорителем NVIDIA GTX 1050 частота кадров составляет 32 FPS. В таком виде уже можно более-менее комфортно играть.

При запуске игры DOOM с eGPU NVIDIA GTX 1070 частота кадров составляет уже 114 FPS, а это уже совсем другое дело. С такой частотой кадров можно играть с комфортом.

Конечно, разные сцены в игре требуют разной производительности. С видеокартой GTX 1050, например, частота может как подниматься до 60, так и падать до 20 FPS. В данном же случае прирост производительности составил более чем 3 раза. С видеокартой GTX 1070 прирост производительности – более 10 раз. Результат получен на компьютере с мощным мобильным процессором i7-8550U. Для более слабого процессора прирост производительности должен быть более заметный.

Ещё один лайфхак, как увеличить производительность внешней видеокарты. Если брать картинку с выхода внешней видеокарты, то можно получить прирост частоты кадров от 10% до 30%. Это и понятно, ведь данные не приходится гонять сначала на внешнюю видеокарту, а потом обратно на компьютер. Вот, например, результаты теста Furmark, когда он запущен на мониторе ноутбука и когда он запущен на внешнем мониторе, подключённом к выходу видеокарты.

Результаты теста Furmark, запущенном на мониторе ноутбука

Результаты теста Furmark, запущенном на внешнем мониторе

Следует заметить, что для описываемых целей покупать самую мощную видеокарту не имеет смысла, т.к. играть на максимальных настройках вряд ли получится. Несмотря на то, что производительность порта Thunderbolt 3 очень высока, она всё же ниже, чем при обработке данных непосредственно на видеокарте. Иными словами, мощная видеокарта будет обрабатывать больше данных, чем возможно передать по интерфейсу, и часть её мощности будет работать вхолостую.

Мне было интересно найти компромисс между производительностью видеокарты и её стоимостью. Изначально я предполагал, что мощность видеокарты GTX 1050 будет на грани пропускной способности порта Thunderbolt 3. Однако, тесты с видеокартой GTX 1070 показали, что запас по производительности ещё существенный. С более мощными видеокартами, к сожалению, я экспериментов не проводил.

Подключение видеокарты к ноутбуку

Есть два варианта «подружить» ноут с десктопным графическим адаптером. Первый – воспользоваться специальным оборудованием под названием «док-станция», второй – подключить устройство к внутреннему слоту mPCI-E.

Способ 1: Док-станция

На данный момент на рынке имеется довольно большой выбор оборудования, позволяющего подсоединить внешнюю видеокарту. Станция представляет собой устройство со слотом PCI-E, управляющими элементами и питанием от розетки. Видеокарта в комплект не входит.

К ноутбуку устройство подключается через порт Thunderbolt, на сегодняшний день обладающий самой высокой пропускной способностью среди внешних портов.

Плюс док станции состоит в простоте использования: подключил к ноутбуку и играй. Делать это можно даже без перезагрузки операционной системы. Недостаток такого решения – цена, которая сопоставима со стоимостью мощной видеокарты. Кроме того, разъем Thunderbolt присутствует не во всех лэптопах.

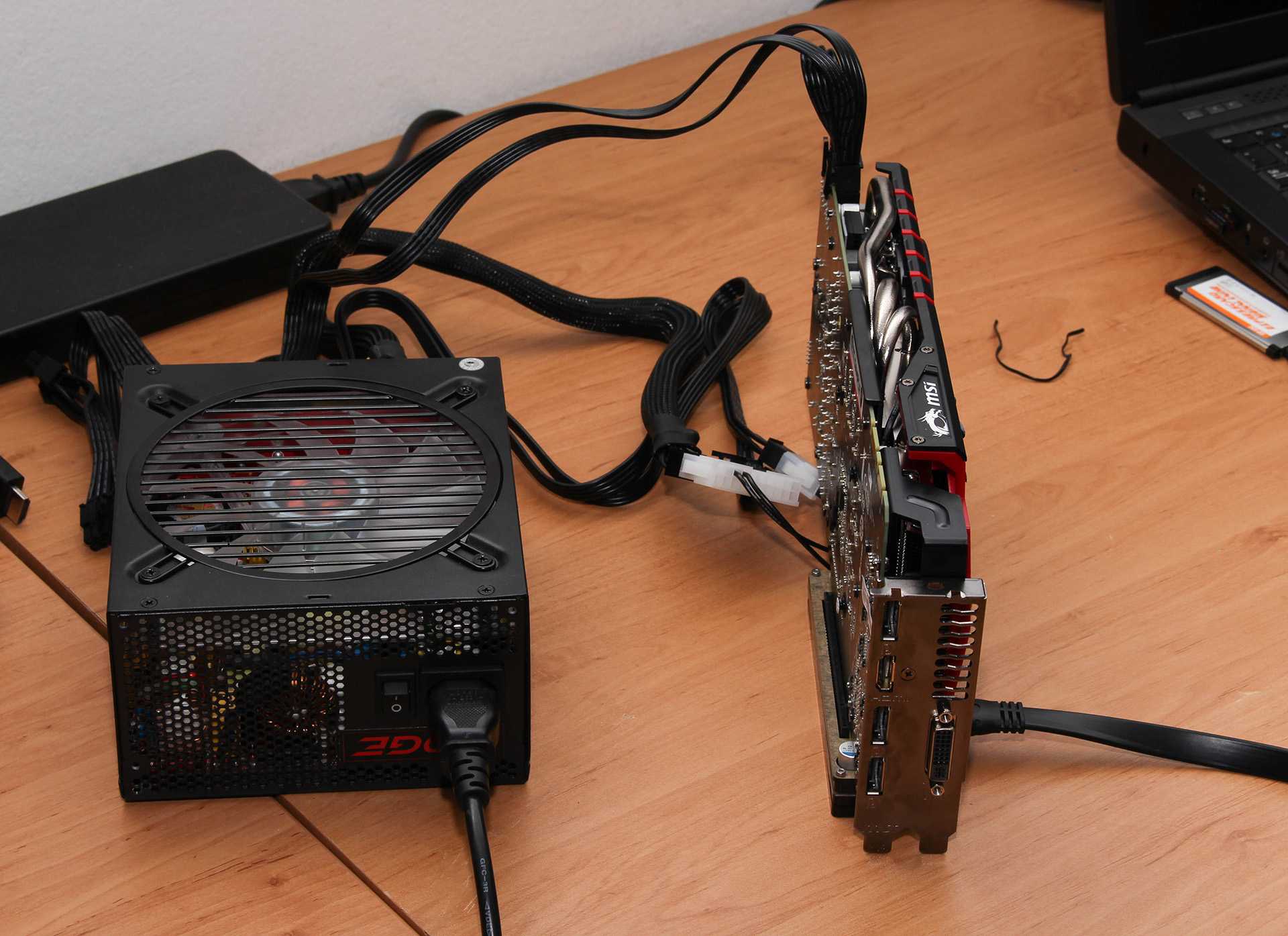

Способ 2: Внутренний разъем mPCI-E

В каждом ноутбуке имеется встроенный Wi-Fi модуль, подключенный к внутреннему разъему mini PCI-Express. Если Вы решите подключить внешнюю видеокарту таким способом, то беспроводной связью придется пожертвовать.

Подключение в данном случае происходит посредством специального переходника EXP GDC, который можно приобрести у наших китайских друзей на сайте Aliexpress или других подобных площадках.

Устройство представляет собой слот PCI-E с «примудренными» к нему разъемами для подключения к ноутбуку и дополнительного питания. В комплекте идут необходимые кабели и, иногда, БП.

Процесс установки происходит следующим образом:

1. Полностью обесточивается ноутбук, со снятием батареи.
2. Откручивается сервисная крышка, которая скрывает все съемные комплектующие: оперативную память, видеокарту (если есть) и модуль беспроводной связи.
3. Перед подсоединением к материнской плате собирается тандем из графического адаптера и EXP GDC, монтируются все кабели.
   • Основной кабель, с mPCI-E на одном конце и HDMI – на другом

     подключается к соответствующему разъему на устройстве.

   • Провода дополнительного питания оборудованы одиночным 6 pin коннектором с одной стороны и двойным 6 pin + 8 pin (6+2) с другой.

     Они подсоединяются к EXP GDC одиночным разъемом 6 pin, а к видеокарте – 6 или 8 pin, в зависимости от имеющихся гнезд на видеокарте.

   • Блок питания желательно использовать тот, который идет в комплекте с устройством. Такие блоки уже укомплектованы необходимым 8-пиновым коннектором.

     Разумеется, можно использовать и импульсный (компьютерный) БП, но это громоздко и не всегда безопасно. Подключается он с помощью различных переходников, которые прилагаются к EXP GDC.

     Разъем питания вставляется в соответствующее гнездо.

4. Затем необходимо демонтировать модуль Wi-Fi. Для этого нужно будет открутить два винта и отсоединить пару тонких проводков.
5. Далее подсоединяется видеокабель (mPCI-E-HDMI) к разъему на материнской плате.

Дальнейший монтаж затруднений не вызовет. Необходимо выпустить провод наружу ноута таким образом, чтобы он подвергся минимальному переламыванию, и установить сервисную крышку. Все готово, можно подключать питание и пользоваться мощным игровым лэптопом. Не забудьте установить подходящие драйвера.

Стоит понимать, что данный способ, как собственно, и предыдущий, не позволит полностью раскрыть возможности видеокарты, так как пропускная способность обоих портов гораздо ниже, чем у стандартного PCI-Ex16 версии 3.0. К примеру, наиболее быстрый Thunderbolt 3 обладает пропускной способностью 40 Гбит/с против 126 у PCI-Ex16.

Вместе с тем, при небольших «ноутбучных» разрешениях экрана появится возможность весьма комфортно поиграть в современные игры. Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Компьютерные технологии стремительно развиваются, постоянно усовершенствуется программное обеспечение. Самый простой вариант апгрейда оборудования – заменить старый ноутбук на новый. Но такое решение непременно скажется на бюджете.

Потому часто выбирают другой путь — модернизации составляющих лэптопа. Но и в этом случае не все так просто. Современные модели ноутбуков сделаны так, что не все видеокарты и процессоры являются съёмными. Соответственно возможности апгрейда весьма ограничены. Но и тут есть выход – подключить внешнюю видеокарту к ноутбуку. Давайте разберемся, как это сделать.

AMD

Своим пользователям AMD предоставляет утилиту «Catalyst Control Center». С ее помощью можно включить дискретную видеокарту radeon, а так же настроить другие важные параметры.

Первый способ (используем утилиту):

1. Запускается она так же, как и в случае с nvidia, просто щелкаем правой кнопкой по рабочему столу и переходим в настройки.
2. Заходим в раздел «Питание» и выбираем программу, которая должна запускаться с внешней карты.
3. Сохраняем изменения и перезапускаем ноутбук.

Второй способ:

• Заходим в БИОС.
• Далее в «Display Mode» и выбираем «Switchable».

Данная опция также незаменима, если на ПК стоит Windows XP, так как в данной операционной системе не действует программное управление. В этой ситуации чтобы отключить встроенную плату и вместе с тем активировать дискретную, нужно выбрать значение «Discrete». После этого лэптоп начнет работать с внешней картой.

Надеюсь, что статья была вам полезна.

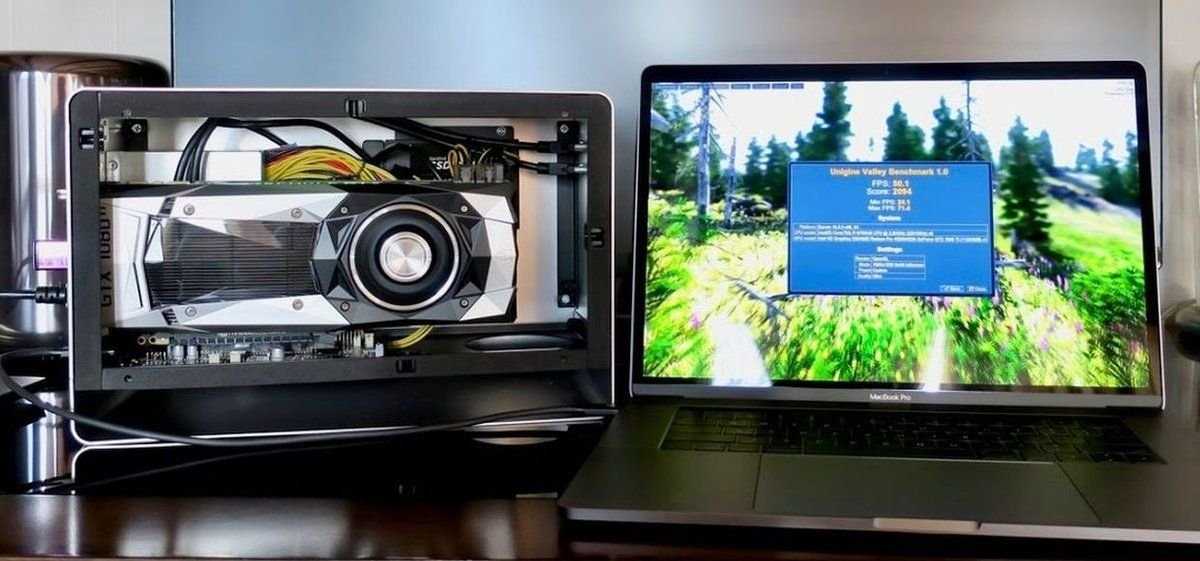

Док-станции

Док-станция — это специальный бокс, в который вставляется внешняя видеокарта. Внутри:

• хорошо закрепленный интерфейс PCI-Express;
• блок питания;
• система принудительной вентиляции;
• блок обработки данных и сопряжения с ноутбуком по порту ThunderBolt.

От пользователя требуется минимальное количество усилий. Достаточно поместить видеокарту от компьютера в док-станцию, закрепить ее, закрыть блок и подключить его к сети и ноутбуку. Все необходимые драйвера и программы сопряжения предлагает производитель.

Проблема одна: док-станции стоят довольно дорого. Ценники начинаются примерно от  450 долларов и могут достигать нескольких тысяч.

Какая видеокарта подойдет для ноутбука

Прежде чем выбирать, какую установить видеокарту — следует знать об их производителях. Сегодня видеочипы для компьютеров производят только два бренда: Nvidia и AMD (которая выкупила права на ATI Radeon). Споры о том, какая марка лучше — одна из тем для холиваров, которые непрерывно ведутся в интернете.

В каждой линейке встречаются как удачные, так и провальные модели. Необходимо детальнее ознакомиться с отзывами пользователей о конкретном устройстве интересующего вас производителя. Если утрировать, то видеокарты AMD лучше себя проявляют в связке с процессором этой же марки, а Nvidia — на компьютерах с процессорами Intel.

Все остальные производители уже вносят определенные модификации в разработки АМД и Нвидиа. Фактически на основе одного и того же графического чипа после доработки можно создать совершенно разные устройства с той же производительностью: компактный девайс с одним кулером, который не требует дополнительного питания или «двухэтажную» массивную карту расширения, с парой мощных кулеров и слотом для подачи дополнительной энергии. Все зависит от бренда, который выпускает конкретную модель.

Также на одном чипе можно создать графический ускоритель с различными объемами видеопамяти, ее частотой и разрядностью шины данных. Как правило, это уже разные модификации, которые и маркируются соответственно. Как именно — зависит уже от производителя.

Сегодня лучшими видеокартами на рынке считаются:

• ASUS.
• MSI.
• Inno3D.
• Palit.
• Zotac.
• Sapphire.
• Gigabyte.

Речь идет об устройствах, сертифицированных для европейского и американского рынков, которые можно купить через интернет или в компьютерном магазине. Графические чипы со сходной мощностью можно найти на Алиэкспрессе, при этом стоять они будут гораздо дешевле. Однако продается там продукция китайских брендов, часто неизвестные европейскому потребителю. При выборе такого графического ускорителя стоит ориентироваться на отзывы клиентов о конкретной модели и о продавце.

Даже используя самую мощную видеокарту, вы можете не «выжать» из нее максимум эксплуатационных возможностей. Все зависит от того, «раскроет» ли процессор на ноутбуке внешнюю видеокарту. Здесь следует ориентироваться по таблицам совместимости. Если мощности ЦП недостаточно — часть ресурсов графического чипа будет не задействована. В целом, чем мощнее видеокарта, тем более производительный процессор требуется для ее поддержки.

Из-за ограниченного места внутри корпуса графическая плата монтируется не внутри ноутбука, а будет использоваться как внешнее устройство. Установить ее по-другому невозможно физически: мощные девайсы по габаритам занимают места как половина ноутбука.

Как работает EXP GDC?

EXP GDC — активный переходник (eGPU) со стандартного для настольных видеокарт разъема PCI-Express 16x на одну из вариаций miniPCI-Express. Он необходим для того, чтобы ноутбук мог использовать внешнюю полноразмерную видеокарту вместо или вместе с интегрированной в процессор. Поддерживается два способа работы:

• вывод с дискретной внешней графики на экран лэптопа,
• вывод с внешней карты на внешний монитор или мониторы (через выходы карты).

Не смотря на совместимость разъемов, просто перекинуть провода с видеокарты на мини-разъем не получится, требуется конвертация. Для этого и требуется питание, необходимость которого скрывает слово «активный». Система представляет собой конструктор: на ней есть базовые входы-выходы: порт для подключения кабеля к компьютеру, USB 2.0, гнезда питания для видеокарты и дока.

Для подключения ПК в продаже есть следующие варианты кабелей:

miniPCI-E 1x;

• M.2 (SATA/miniPCIe);
• ExpressCard;
• NGFF;
• переходник с ExpressCard на Thunderbolt 2.

Один из этих разъемов обязательно есть у ноутбука. В частности, miniPCI-E и M.2 используются для подключения Wi-Fi модуля ноутбука и для дополнительных жестких дисков. Многие лэптопы обладают дополнительным слотом для подключения устройств расширения (например, 4G-модема). Интерфейс ExpressCard, пришедший на смену давно устаревшему PCMCIA, представляет собой MiniPCI-E, из которого убраны линии подключения светодиодов и SIM-карты. С его помощью EXP GDC через соответствующий переходник можно подключить к разъему Thunderbolt.

Впрочем, у MacBook есть miniPCI-E или его вариант M.2 (а вот у миниатюрных настольных «маков»).

Подключение внешней видеокарты к ноутбуку

При помощи разъема Expresscard

Представленный тип разъемов установлен в большинстве моделей ноутбуков. Он используется для соединения различных периферийных приборов к ноутбуку пользователя. Устройство адаптера состоит из простой схемы и разъема, при помощи которого можно подключить устройство.

Делается это следующим образом:

1. сперва владелец устройства должен убедиться в том, что в его ноутбуке имеется необходимый разъем;
2. Если такой имеется, то потребуется приобрести переходник «ExpressCard Interface 26PIN inside»;
3. Приобретенный адаптер потребуется подключить к необходимому устройства, а при помощи EXP GDC пользователь должен подсоединить приборы в соответствующий разъем, который называется HDMI.

При помощи USB-порта

Данный способ используется, как правило, в тех случаях, если не имеется других вариантов. Для подключения внешнего накопителя таким способом потребуется наличие необходимо переходника, а также блока питания. Далее необходимо проделать следующие шаги:

1. Сперва пользователь должен подключить блок питания к порту питания, находящегося на видеокарте. После этого необходимо подключить переходник;
2. Далее нужно в разъем на видеокарте вставить внешний монитор;
3. Пользователь должен убедиться в том, что подключение вышло стабильным. В ином случае, при необходимости пользователь может прижать разъемы немного лучше.

После выполнения этих действий пользователь может включать ноутбук.

При помощи Thunderbolt

Представленный тип интерфейса используется для подключения ноутбуков к мультимедийным приборам. Для соединения необходимо наличие адаптера Echo Express Pro. Подключается видеокарта следующим образом:

1. Сперва пользователь должен снять внешнюю крышку с адаптера, а после установить выносную карту. После этого можно подключать питание;
2. Теперь потребуется подключить кабель в порт Thunderbolt, а после необходимо установить драйвера под названием «eGPU»;
3. После этого в разделе «Диспетчер устройств» должна появиться строка «PCI to PCI bridge».

Стоит отметить то, что данный способ обладает одним недостатком. А именно: в адаптере Echo Express Pro не имеется достаточное количество портов для питания, в связи с чем для того, чтобы подключить более мощный графический ускоритель, пользователю потребуется использование дополнительного блока питания.

Подключение через слот miniPCI

В каждом ноутбуке имеется слот типа miniPCI, благодаря которому пользователь сможет подключать к своему устройству различные приборы. Порт располагается в материнской плате, а для подключения к нему внешней видеокарты потребуется использования специального адаптера EXP GDC. Для установки необходимо сделать следующее:

1. Для начала необходимо выключить ноутбук, а также отсоединить его от сети;
2. Заднюю панель необходимо снять для того, чтобы получить доступ к деталям устройства;
3. Модуль беспроводной связи необходимо убрать, а все комплектующие необходимо соединить. Кабель типа mPCI-e нужно соединить с HDMI, а после нужно подключить это к адаптеру;
4. Коннекторы «6 pin» и «6 pin + 8 pin» нужно подсоединить. А коннектор 6 pin пользователь должен соединить с EXP GDC, также коннектор 6+8 необходимо подключить к видеокарте;
5. После этого потребуется подключить блок питания, а после его нужно также подсоединить с помощью 8 pin коннектора;
6. Теперь это необходимо подключить при помощи провода PCI-E-HDMI к порту, расположенном на материнской плате;
7. Провод нужно выпустить наружу и закрепить так, чтоб он не повредился;
8. В конце пользователь должен закрыть крышку и включить ноутбук. Помимо этого, потребуется также установить все необходимые драйвера и перезапустить прибор.

Лучшие внешние видеоадаптеры

Далее рассмотрим наиболее популярные модели внешних видеокарты для ноутбуков и компьютеров.

Как подключить две видеокарты на одном компьютере

Aorus GTX 1080 Gaming Box

Aorus GTX 1080 Gaming Box – представляет собой Док станцию для ноутбука или компьютера, оснащенную видеокартой Nvidia GTX 1080. Пользователю не требуется производить каких-либо настроек, оборудование полностью готово к работе. Дополнительно укомплектована БП мощностью 450 Ватт. Использует интерфейс подключения «Thunderbolt» обеспечивая скорость передачи данных до 40 Гбит/сек.

Достоинства:

• стоимость карты начинается от 650$;
• наличие разъемов, обеспечивающих подключение компьютерной периферии;
• технология быстрой зарядки;
• возможность использовать подсветку корпуса и настроить по-своему усмотрению;
• оснащена двумя кулерами;
• возможность выбора режима работы «Игровой» и «Система».

Недостатки:

габариты. Вес блока составляет 2,5 кг.

eGFX Breakaway Puck

Компактное устройство, разработанное Sonnet и оснащенное графическим ускорителем от компании AMD – RX560. С его помощью можно получить высокое качество картинки в играх и при работе с 3D редакторами. Поддерживает вывод изображения на несколько мониторов. Имеет интерфейс подключения «Thunderbolt 3», что обеспечивает максимальную скорость передачи данных.

Достоинства:

• цена. Стоимость начинается от 35 тыс. рублей;
• поддержка нескольких мониторов разрешением 4К;
• может использоваться как зарядка для ноутбука;
• наличие разъемов «HDMI» и «DisplayPort».

Недостатки:

• поддержка только ОС Windows 10;
• нет USB.

KFA2 SNPR GeForce GTX 1060

KFA2 SNPR GeForce GTX 1060 – является универсальным решением для компьютеров с ограниченными графическими возможностями. Может подключаться как к лэптопу, так и стационарному компьютеру.

Достоинства:

• стальной корпус;
• охлаждающая система воздушного типа;
• поддержка «Thunderbolt 3»;
• разъем для подключения сетевого кабеля;
• объем памяти 6 Гб.

Недостатки:

увеличение рабочего диапазона частоты в среднем на 40 МГц.

BizonBOX 3

Готовое к работе устройство от компании Apple. По заявлениям разработчиков данный ускоритель может увеличить производительность в играх и приложениях минимум в 5 раз. При этом данный продукт выпускается в нескольких вариациях: c GTX760 на борту и GTX Titan X.

Достоинства:

• устройство подключается прямо к компьютеру, перезагрузка не требуется;
• металлический корпус;
• стоимость бюджетной модели не превышает 16 тыс. рублей;
• дополнительные слоты «PCI-Express».

Недостатки:

• если требуется установить более мощную карту, то необходимо докупить дополнительно блок питания, минимум на 400 Ватт;
• стоимость модели с GTX Titan X находится на уровне 125 тыс. рублей.

HIS Multi-View II Adapter

Его нельзя отнести к полноценному графическому устройству. Он представляет собой переходник, который способен вывести изображения на дополнительный экран.

Достоинства:

• возможность подключения через USB;
• совместимо с Apple MacBook;
• поддержка альфа канала;
• поддержка аналогового и цифрового сигнала.

Недостатки:

• корпус выполнен из пластика;
• периодическое искажение картинки;
• отсутствует возможность подключения по средствам «HDMI».

Зачем ноутбуку нужна внешняя видеокарта? Особенности и подключение

Что такое внешняя видеокарта?

Это отдельно подключённый аппарат, обеспечивающий качественную картинку на экране ПК. Она является один из составных элементов, осуществляющим крайне значимую функцию.

Совместимость  и главные требования

Обязательным условием для осуществления подключения видеокарты к ноутбуку является отсутствие на устройстве дискретного графического адаптера. Подключение может осуществляться посредством разъёмов типа PCI Express, USB 3.0, mini PCI-E.

Невозможно подключить ноутбуки, обладающие слабым процессором и ОЗУ, поскольку им попросту не под силу справиться с объёмом работ. К таковым в первую очередь относятся модели, оборудованные процессорами AMD. Оптимальным вариантом станет портативный компьютер с интеловским процессором, поскольку именно Intel может похвастаться самыми подходящими показателями производительности.

Также может потребоваться внешний монитор, поскольку возможность масштабирования картинки на встроенном экране есть далеко не во всех ноутах.

Для подключения ещё нужны:

• Блок питания;
• Корпус;
• Кабели, соответствующие выбранной модели видеокарты.

Посредством разъёма Expresscard

Подключение производится по следующей схеме:

• Сначала удостоверьтесь в наличии в ноуте данного разъёма;
• При наличии данного разъёма желательно использовать переходник типа ExpressCard Interface 26PIN inside.
• Подключите адаптер к портативному компьютеру и посредством EXP GDC подсоедините устройства к соответствующему разъёму HDMI.

USB

Подключение осуществляется так:

• Подсоедините блок питания к разъёму питания видеокарты и подключите переходник;
• Вставьте внешний монитор в имеющийся в видеокарте порт;
• Удостоверьтесь в стабильности подключения;
• Активируйте ноут.

Некоторые модели ноутбуков способно самостоятельно выявлять видеокарту. Однако зачастую юзеру приходится делать это вручную. По этой причине требуется заранее запастись подходящими версиями драйверов. По окончанию их установки ноутбук нужно перезагрузить.

Схема подключения серез miniPCI

Данный разъём располагается на «матери». Схема установки выглядит следующим образом:

• Отключите ноутбук и отсоедините его от электрости;
• Откройте доступ к внутренним составляющим ноутбука, сняв его заднюю крышку;
• Удалите модуль беспроводной связи;
• Соедините друг с другом все составляющие, не забыв при этом соединить с HDMI кабель mPCI-e к адаптеру;
• Подсоедините 6 pin + 8 pin и 6 pin коннектора, после чего подсоедините к EXP GDC, а 6+8 к видеокарте;
• Установите блок питания и подсоедините его посредством коннектора 8 pin;
• Осуществите подключение посредством кабеля PCI-E-HDMI к разъёму, расположенному на «матери»;
• Достаньте провод наружу и закрепите так, чтобы он не повредился;
• Закройте тыльную панель и включите ноут;
• Произведите установку всех требуемых драйверов и переустановите аппарат.

Док-станция – один из видов оборудования, используемого для подключения внешней видеокарты к ноутбуку. Данный аппарат, оборудованный PCI-e-слотом, управляющими элементами и системой питания от розетки. Подсоединение осуществляется через Thunderbolt. Здесь не потребуется даже производить перезагрузку ОС – доступ к функционалу предоставляется после подключения док-станции.
