Как сделать усилитель из музыкального центра своими руками

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

Микросхема LM7805

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

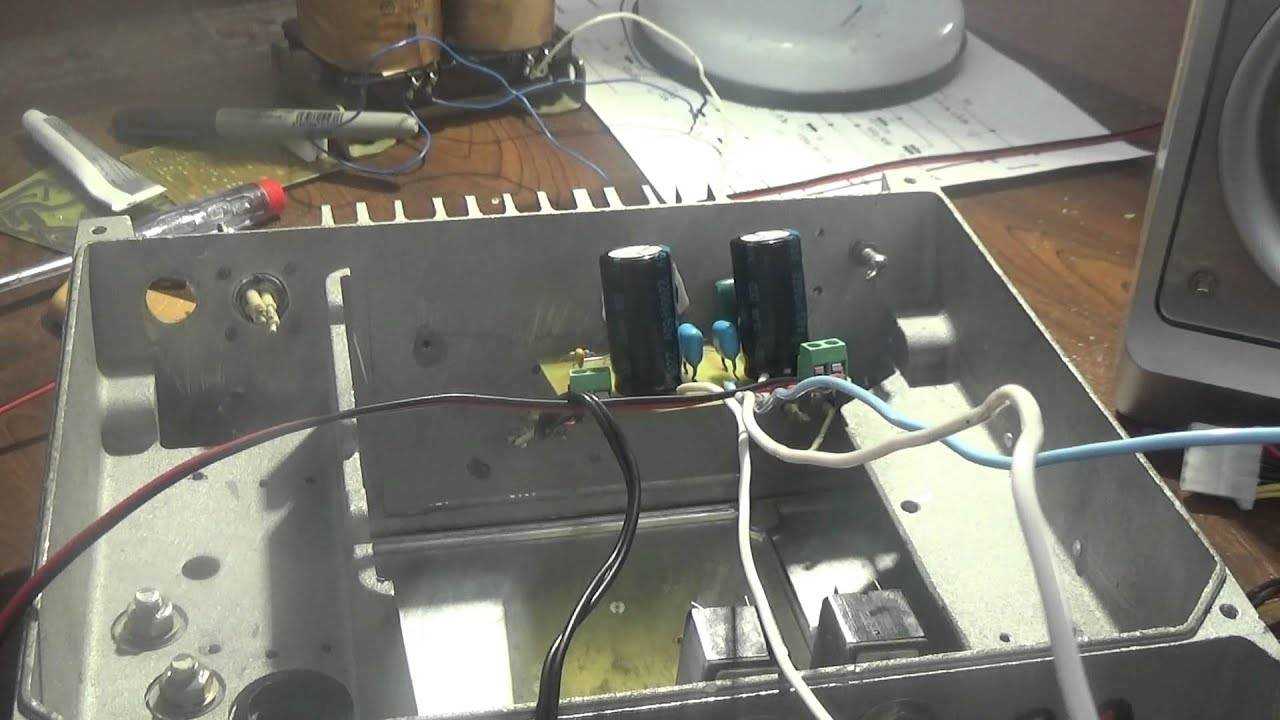

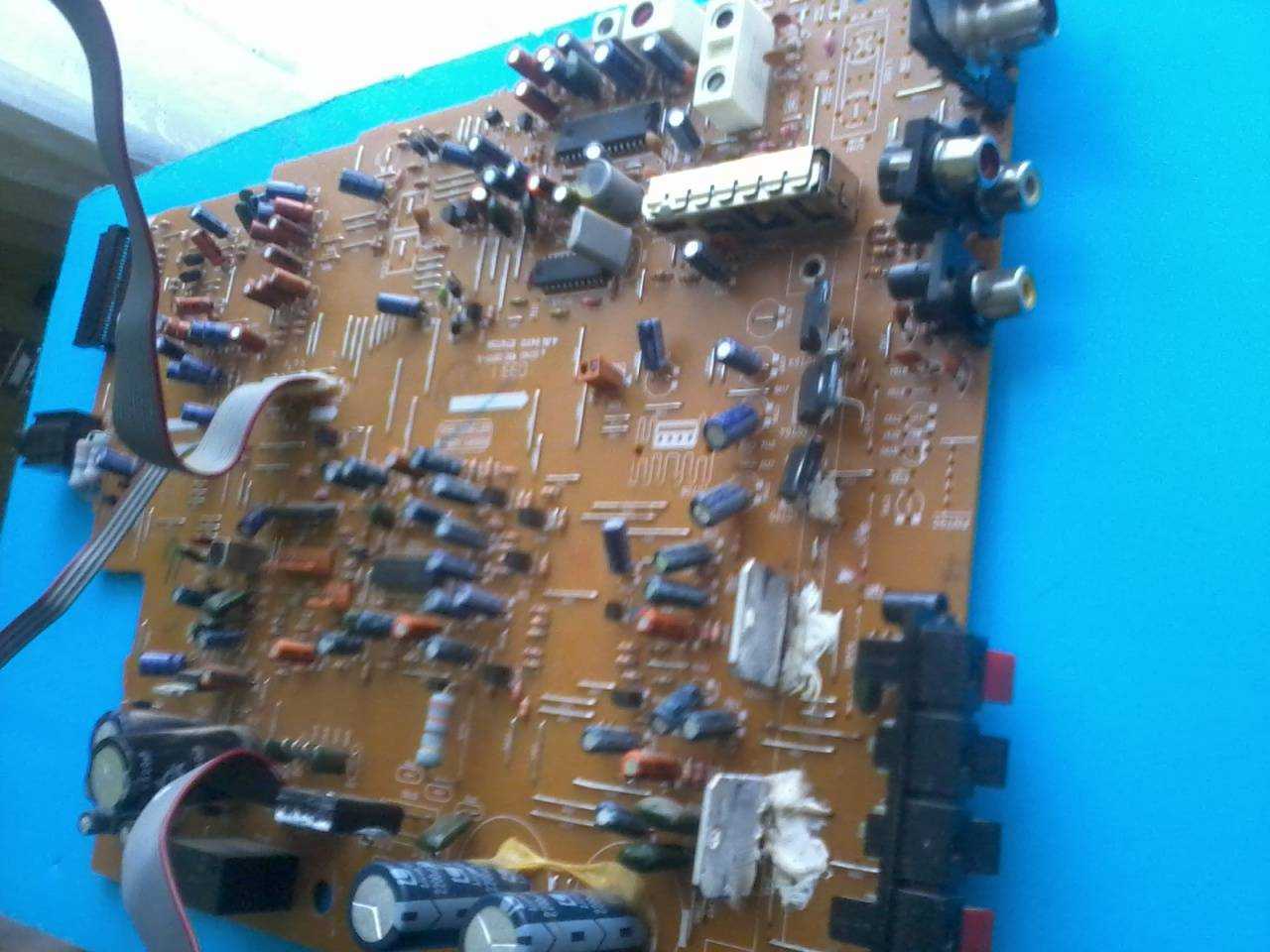

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
Элементная база современности поддерживает широкие диапазоны сигналов.

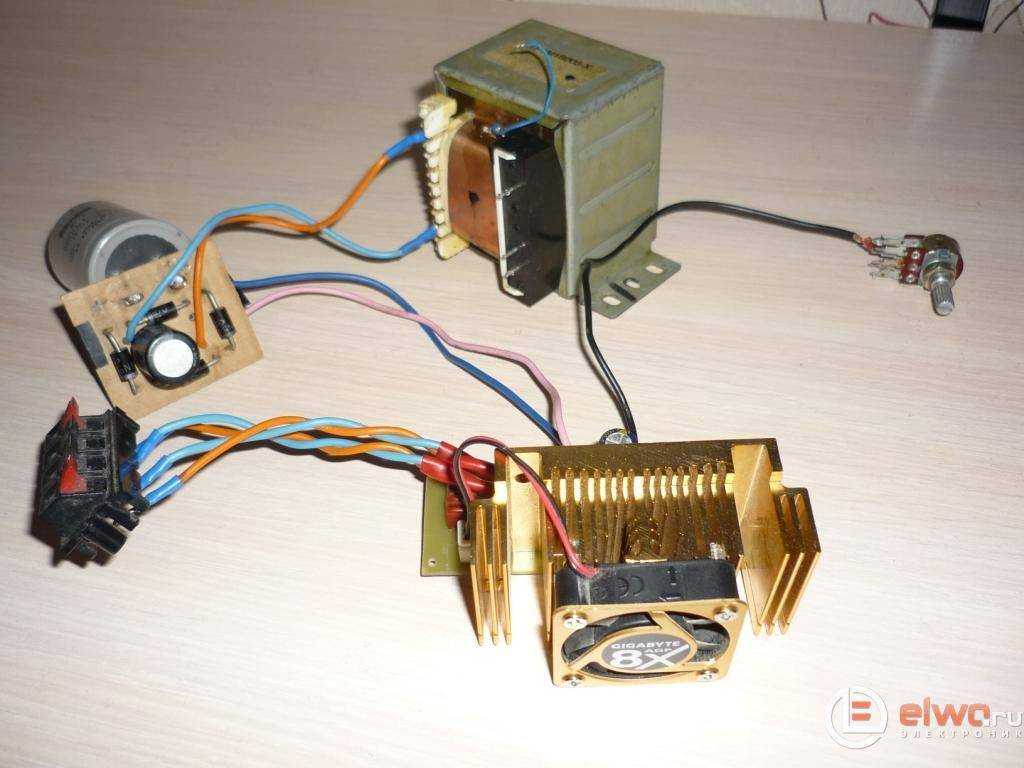

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

FM-модулятор

Делаем из старого музыкального центра современное музыкальное устройство

Автомобильная акустика. Как сделать её?

Достаём из кладовки старый музыкальный центр, берём от него колонки.
Находим в автомобиле усилитель (за отсутствием, отключаем тыловые динамики) хорошенько зачищаем провода на старых колонках, важно не перепутать полярности, подключаем.
Звук от старых колонок с центра, намного громче и качественней обычных автомобильных лопухов, некоторые из них заменят сабвуфер, главное, не спалить и не включать на максимальную величину громкость звучания музыки. Придётся найти оптимальный вариант настройки громкости, что б не булькало.

Универсальная Bluetooth-акустическая система

Как собрать её?

Универсальная Bluetooth-акустическая система. Как собрать её?

Чтобы сделать её, берём старый музыкальный центр, покупаем Bluetooth-переходник с ауксом или стандартным 3,5-миллиметровым джеком.
Всё зависит от входов на вашей акустической системе

Цена переходников варьирует в пределах двухсот — пятисот рублей.
Важно правильно подобрать переходники, чтобы в дальнейшем вам не пришлось паять их.
Подключаем Bluetooth в наш музыкальный центр, настраиваем компьютер, ноутбук, смартфон.. Такая сборка отлично подойдёт для квартиры. Можно взять устройство с собой в загородный дом, подключив свой смартфон

В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон)

Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон)

Такая сборка отлично подойдёт для квартиры. Можно взять устройство с собой в загородный дом, подключив свой смартфон. В машине можно подключить Bluetooth-переходник в магнитолу и слушать музыку, напрямую с интернета, через смартфон (мобильный телефон).

Подключение

Многие автолюбители предпочитают ухаживать за своим авто самостоятельно, поэтому задаются вопросом: «Как подключить усилитель к магнитоле своими руками?»

На само деле, это не очень сложно. Главное – это соблюдать ряд простых правил и действовать по инструкции.

В первую очередь необходимо выбрать место – оно должно быть сухим и обладать достаточной теплоотдачей. Это необходимо для того, чтобы сохранить работоспособность устройства. Обычно его ставят вглубь багажника.

Подключение усилителя к магнитоле осуществляется следующим образом:

Шаг 1. Прокладка сигнального кабеля. Обычно осуществляется под прошивкой, чтобы гарантировать его сохранность. Маршрут прокладки владелец авто выбирает самостоятельно как ему это будет удобно.
Шаг 2. Прокладка дополнительного кабеля. Осуществляется совместно с сигнальным кабелем. При этом стоит отметить, что они не должны вступать в контакт с проводами, ответственными за бортовую сеть и находящимися под напряжением.
Шаг 3. Прокладка кабеля питания и установка предохранителя. Осуществляется от аккумулятора. При этом предохранитель необходимо ставить к нему на максимально близком расстоянии. Проложить кабель питания можно вплотную к основной проводке машины.
Шаг 4. Подключение сигнального кабеля. Естественно, что есть всего 2 разъема, к которым он может быть подключен. Непосредственно на штатном устройстве это выход – то есть Line-Out, а на усилителе, соответственно вход – Line-In.

Шаг 5. Подключение дополнительного кабеля. Так же есть 2 разъема. На магнитоле это B+Ant, а на усилителе Remote. Выполнить это обязательно, поскольку иначе система попросту не будет работать.
Шаг 6. Подключение к динамикам. Если у вас мостовой Пионер, то у него есть 2 канала. Они подключаются соответственно к «плюсу» и «минусу» динамика.
Шаг 7. Установка конденсатора. Накопительный конденсатор – это своего рода стабилизатор, который служит вспомогательным устройством для сети автомобиля, чтобы не возникло проблем с увеличением нагрузки. Он защищает и бортовую сеть, и усилитель от перепадов напряжения.
Шаг 8. Настройка. Этот этап строго индивидуален для каждого устройства и зависит от самого усилителя, от магнитолы и от наличия сабвуфера.

Если усилителя любителю музыки не хватает, то есть еще одно устройство для улучшения качества звука на большой громкости – это сабвуфер.

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
Минусовой контакт динамика следует припаять к лапкам 2 и 4.
Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
Минус джека соединяется с минусом динамика.
В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

Шаг 2: Схема подключения

Для правильного подключения нужно ознакомиться со схемой подключения музыкального центра. В нем обычно есть разъемы для подключения акустических систем, аудиовходов (обычно RCA или 3.5 мм), выходов на наушники и т.д.

Для создания усилителя, вам понадобятся клеммные колодки или RCA-разъемы для подключения акустических систем, а также пара RCA-разъемов для подключения источника звука.

В зависимости от модели музыкального центра, может потребоваться разобрать его корпус, чтобы найти нужные разъемы и провода. Для этого потребуются специальные инструменты и знание техники безопасности.

Инструкции по подключению можно найти в руководстве по эксплуатации музыкального центра или на сайте производителя. Если вы сомневаетесь в своих навыках, лучше обратиться к специалисту для проведения подключения.

Как самому сделать усилитель звука для магнитолы на микросхеме

На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.

Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.

Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.

Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.

Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

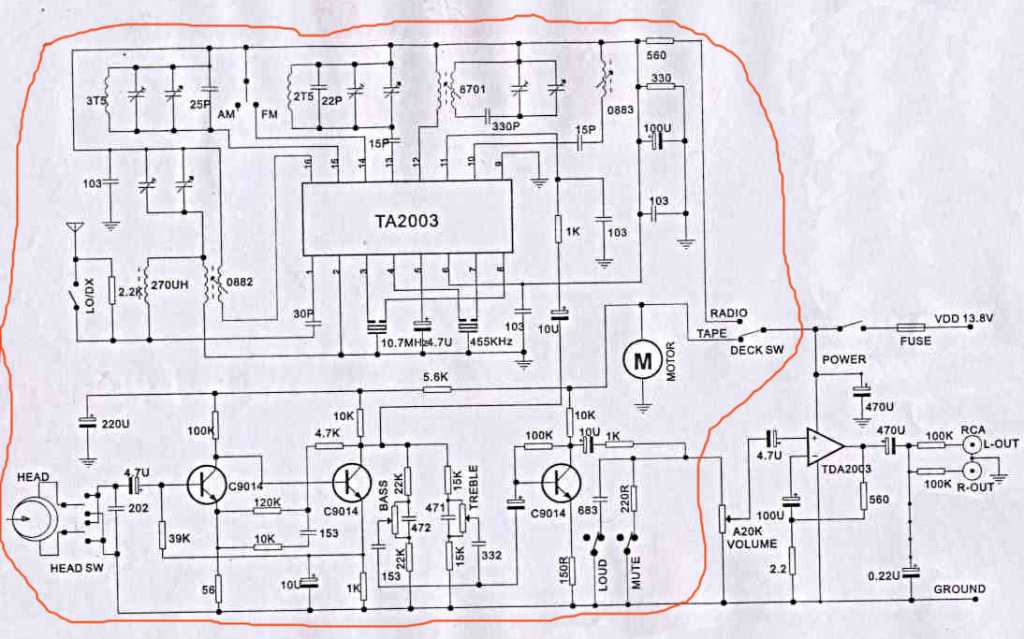

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»

Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

печатная плата;
блок питания на 9 вольт;
микросхема серии TDA;
рамка;
конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
постоянный резистор. 10 Ом 4,7 Ом;
кнопка — переключатель;
входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
Для устранения неполадок включите устройство в тестовом режиме.
Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
Радиатор устанавливается на плоскости подложки платы.
Паяльная станция соединяет провода, ведущие к аудиовыходу.
Колонки подключены к практически собранному усилителю.
Сигнал вводится с помощью обычного плеера или смартфона.
Подается питание и выполняется финальное испытание собранного усилителя.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

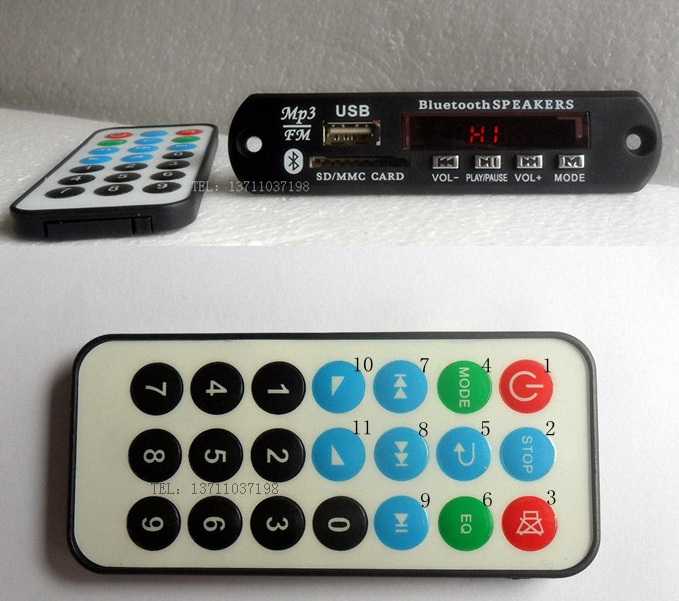

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим – своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

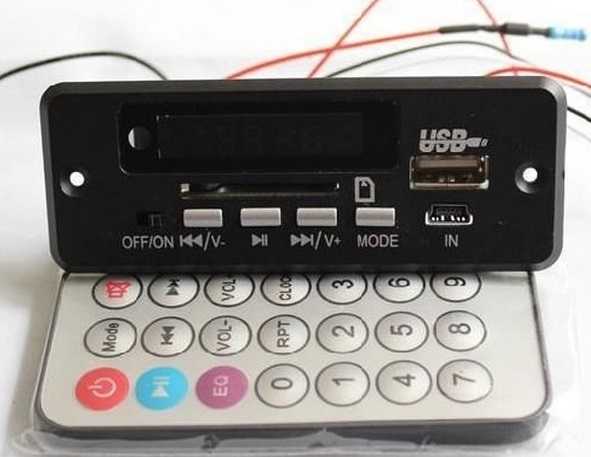

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru .
