Объектив волна

Технические особенности

Все объективы марки «Волна» выпускались с и к концу 1980-х годов считались одними из лучших в СССР. Оптическое устройство, как и у большинства иностранных нормальных объективов тех лет, основано на принципах усложнённого немецкого Zeiss Planar типа «двойного Гаусса».

Отличие объективов «Волна» заключается во второй по счёту линзе, которая вместо склеенного дублета представляет собой комбинацию из отрицательного и слабого положительного менисков, разделённых воздушным промежутком. При этом отрицательный мениск способствует увеличению поля зрения, а положительный обеспечивает исправление аберраций широких наклонных пучков. Как и для большинства наиболее известных иностранных аналогов, основой при разработке стал объектив Ultron, рассчитанный немецким оптиком Альбрехтом Тронье (нем. Albrecht Wilhelm Tronnier) для компании Voigtlander в 1950 году. В более светосильных объективах («Волна-4» 1,4/50) усложнению подвергается задний компонент по принципу немецкого Zeiss Xenon Хораса Ли (англ. Horace William Lee). Большинство объективов «Волна» предназначались для малоформатной аппаратуры, и только «Волна-3» и «Волна-5» разработаны как штатные для среднеформатных «Киева-88» и «Автоликон-645» соответственно.

Объективы «Волна»

Модель	Соединение	Фокусное расстояние	Светосила	Угловое поле
МС Волна (Волна-1, Зенитар)	Байонет К, М42	52 мм	ƒ/1,8	45°
МС Волна-3	Байонет В, Байонет Б	80 мм	ƒ/2,8
МС Волна-4	Байонет К, Байонет F	52,38 мм	ƒ/1,4	44°
МС Волна-5		70 мм	ƒ/2,8
МС Волна-8Н	Байонет F	52,12 мм	ƒ/1,2	45°
МС Волна-9 Макро	М42×1, Байонет К	50 мм	ƒ/2,8	46°
MC Волна-10K	Байонет К	35 мм	ƒ/1,8	64°
МС Волна-12К	Байонет К	35 мм	ƒ/2,8	65°
МС Волна-14	Байонет В, Байонет Б	75 мм	ƒ/2,8
Волна-17Т		50 мм	ƒ/2,0

Объектив «MC Волна-9 Макро» был единственным советским специализированным макрообъективом, способным заменить удлинительные кольца вплоть до масштаба 1:2. Его особенность заключается в том, что расчёт выполнен не для «бесконечности», а для конечной дистанции, обеспечивая максимальную резкость при съёмке близких объектов. Это достигается за счёт применения «плавающих» элементов, при фокусировке перемещающихся внутри объектива вместо всего линзового блока.

Источники

1. ↑ , с. 362.
2. Frank Mechelhoff.  (англ.). klassik-cameras (2 января 2007). Дата обращения: 23 марта 2020.
3. ↑ , с. 42.
4. , с. 16.
5. . ZENIT Camera. Дата обращения: 30 апреля 2020.
6. Roland Wink.  (англ.). Rangefinderforum (7 марта 2016). Дата обращения: 23 марта 2020.
7. , с. 561.
8. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
9. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
10. Аркадий Шаповал. . «Радожива» (26 апреля 2016). Дата обращения: 21 марта 2020.
11. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
12. . «LensClub» (26 сентября 2017). Дата обращения: 21 марта 2020.
13. , с. 37.
14. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
15. Аркадий Шаповал. . «Радожива» (24 апреля 2016). Дата обращения: 21 марта 2020.
16. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
17. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
18. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
19. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
20. . LensClub (22 ноября 2018). Дата обращения: 22 марта 2020.
21. , с. 43.

Примеры фотографий снятых объективом МС Волна-3В 2.8/80

Все примеры сняты камерой Nikon D3100, экспорт из RAW с небольшой коррекцией экспозиции.

Резкость МС Волна-3В 2.8/80

С открытой диафрагмы объектив показывает нормальную рабочую резкость, характерную среднеформатным объективам. Она чуть-чуть лучше чем у Вега-28, но лоб в лоб их не сравнивал.

f/ 2.8

f/ 2.8

Открытая диафрагма хорошо подойдет для съемки портретов, здесь еще нету большой детализации, а есть небольшой софт. Из-за этого Волну в общем-то и ценят, на полном кадре или кропе фокусное 80 мм как раз хорошо подойдет для портретов.

f/ 2.8

С прикрытием диафрагмы до f/ 4 небольшой софт пропадает, и к резкости уже претензий нет.

Рисунок и боке МС Волна-3В 2.8/80

Объектив имеет приятный рисунок.

f/ 2.8

Размытие заднего плана в норме, но какой-то своей изюминки я не заметил. В этом плане боке Веги-28 мне нравится больше, но боке вещь субъективная, кому-то  нравится одно, кому-то другое.

f/ 2.8

f/ 2.8

f/ 2.8

f/ 2.8 МДФ

Контраст и цветопередача МС Волна-3В 2.8/80

В целом объектив имеет хороший контраст.

f/ 2.8

Однако контрового света все же боится, при попадании света под определенным углом цветопередача серьезно может измениться. Это характерно многим советским объективам.

f/ 2.8 утреннее зимнее солнце

f/ 2.8 пример изменения цветопередачи в контровом свете против окна

f/ 5.6

f/ 4

f/ 5.6

Цветопередача объектива чем-то напоминает мне МС Гелиос-81Н.

f/ 2.8

Выводы
МС Волна-3В 2.8/80 хороший портретный объектив, имеет неплохое сочетание цена/качество. На вторичном рынке можно найти за 25-40 долларов в зависимости от состояния.

Технические особенности

Все объективы марки «Волна» выпускались с и к концу 1980-х годов считались одними из лучших в СССР. Оптическое устройство, как и у большинства иностранных нормальных объективов тех лет, основано на принципах усложнённого немецкого Zeiss Planar типа «двойного Гаусса».

Отличие объективов «Волна» заключается во второй по счёту линзе, которая вместо склеенного дублета представляет собой комбинацию из отрицательного и слабого положительного менисков, разделённых воздушным промежутком. При этом отрицательный мениск способствует увеличению поля зрения, а положительный обеспечивает исправление аберраций широких наклонных пучков. Как и для большинства наиболее известных иностранных аналогов, основой при разработке стал объектив Ultron, рассчитанный немецким оптиком Альбрехтом Тронье (нем. Albrecht Wilhelm Tronnier) для компании Voigtlander в 1950 году. В более светосильных объективах («Волна-4» 1,4/50) усложнению подвергается задний компонент по принципу немецкого Zeiss Xenon Хораса Ли (англ. Horace William Lee). Большинство объективов «Волна» предназначались для малоформатной аппаратуры, и только «Волна-3» и «Волна-5» разработаны как штатные для среднеформатных «Киева-88» и «Автоликон-645» соответственно.

Объективы «Волна»

Модель	Соединение	Фокусное расстояние	Светосила	Угловое поле
МС Волна (Волна-1, Зенитар)	Байонет К, М42	52 мм	ƒ/1,8	45°
МС Волна-3	Байонет В, Байонет Б	80 мм	ƒ/2,8
МС Волна-4	Байонет К, Байонет F	52,38 мм	ƒ/1,4	44°
МС Волна-5		70 мм	ƒ/2,8
МС Волна-8Н	Байонет F	52,12 мм	ƒ/1,2	45°
МС Волна-9 Макро	М42×1, Байонет К	50 мм	ƒ/2,8	46°
MC Волна-10K	Байонет К	35 мм	ƒ/1,8	64°
МС Волна-12К	Байонет К	35 мм	ƒ/2,8	65°
МС Волна-14	Байонет В, Байонет Б	75 мм	ƒ/2,8
Волна-17Т		50 мм	ƒ/2,0

Объектив «MC Волна-9 Макро» был единственным советским специализированным макрообъективом, способным заменить удлинительные кольца вплоть до масштаба 1:2. Его особенность заключается в том, что расчёт выполнен не для «бесконечности», а для конечной дистанции, обеспечивая максимальную резкость при съёмке близких объектов. Это достигается за счёт применения «плавающих» элементов, при фокусировке перемещающихся внутри объектива вместо всего линзового блока.

Источники

1. ↑ , с. 362.
2. Frank Mechelhoff.  (англ.). klassik-cameras (2 января 2007). Дата обращения: 23 марта 2020.
3. ↑ , с. 42.
4. , с. 16.
5. . ZENIT Camera. Дата обращения: 30 апреля 2020.
6. Roland Wink.  (англ.). Rangefinderforum (7 марта 2016). Дата обращения: 23 марта 2020.
7. , с. 561.
8. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
9. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
10. Аркадий Шаповал. . «Радожива» (26 апреля 2016). Дата обращения: 21 марта 2020.
11. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
12. . «LensClub» (26 сентября 2017). Дата обращения: 21 марта 2020.
13. , с. 37.
14. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
15. Аркадий Шаповал. . «Радожива» (24 апреля 2016). Дата обращения: 21 марта 2020.
16. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
17. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
18. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
19. Г. Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения: 21 марта 2020.
20. . LensClub (22 ноября 2018). Дата обращения: 22 марта 2020.
21. , с. 43.

Характеристики МС Волна-9 2.8/50

Фокусное расстояние: 50 мм
Пределы диафрагмирования: f/ 2.8 -16
Вес: 330 г
Длина: 85 мм
Резьба под светофильтр: 52 мм
Количество лепестков диафрагмы: 6
МДФ: 0,24 м

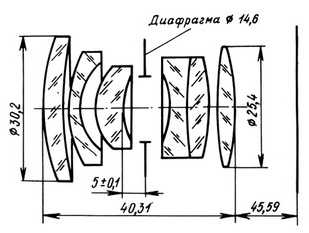

Оптическая схема — 6 линз в 5 группах.

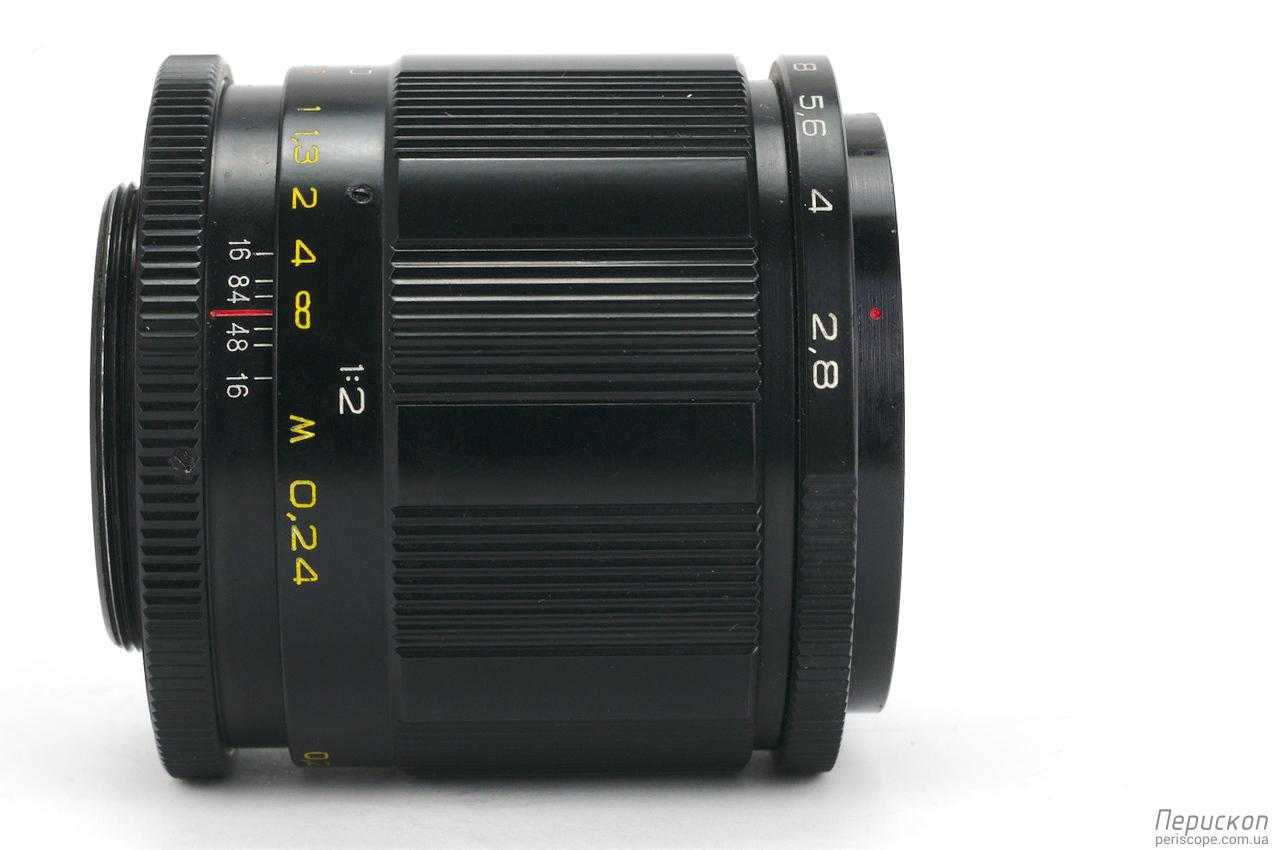

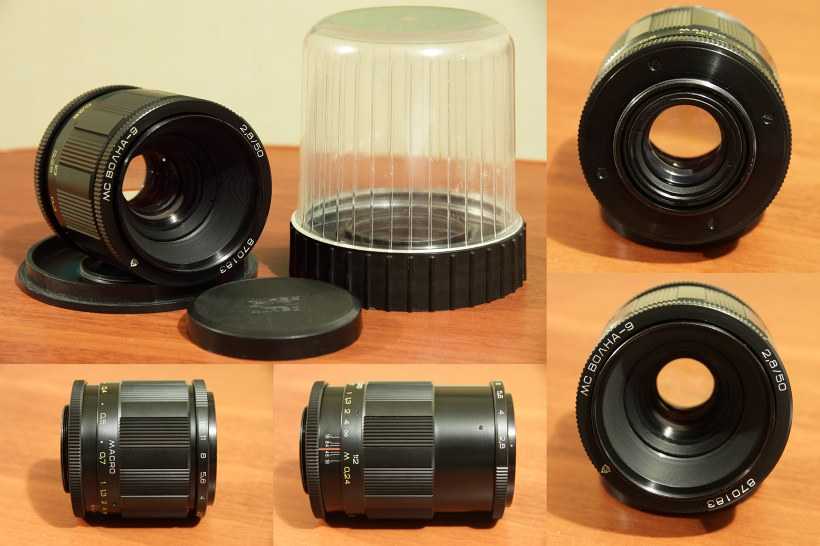

Конструктив и эргономика МС Волна-9 2.8/50

Сразу, когда увидел Волну-9, она мне показалась очень похожей на Индустар-61 Л/З 2.8/50, только чуть больше и кольцо фокусировки имеет не сполшные насечки а периодами.

Вид при фокусировкке на МДФ

Передняя линза объектива немного посажена в корпус, благодаря чему он образует встроенную бленду и защищает от боковых засветок.

Объектив имеет широкое цельнометаллическое кольцо фокусировки, которое вращается на 270 градусов, при этом передняя часть объектива выдвигается на 2,5 см. Передняя линза при этом не вращается.

Вид при МДФ

Впереди размещено кольцо управления диафрагмы. Регулировка диафрагмы осуществляется плавно, без щелчков.

Диафрагма насчитывает 6 лепестков и при закрытии они формируют звезду такую же как и в Индустар-61 Л/З. Это можно применять для получения звезд в боке.

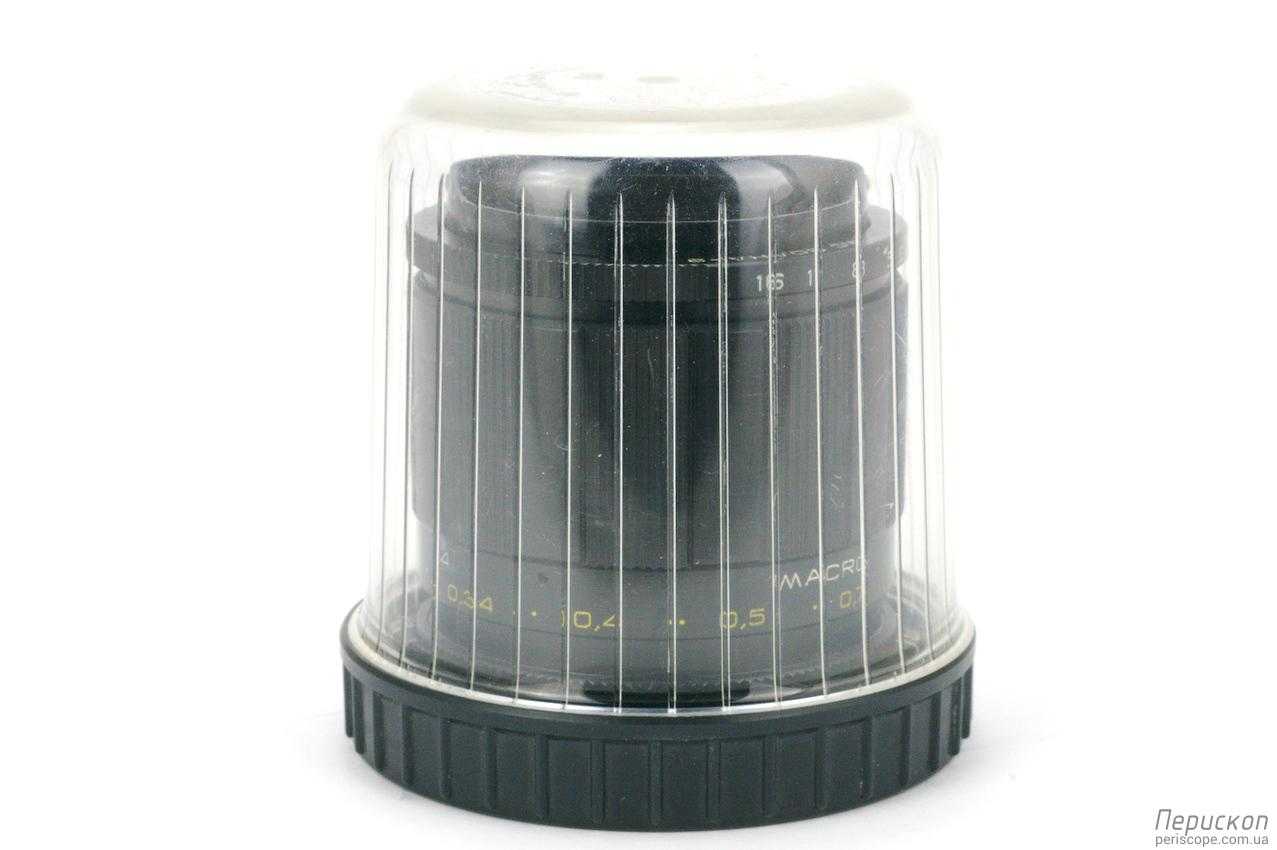

Объектив комплектуется пластмассовым тубусом, с резьбой на дне.

Я установил данный объектив на беззеркалку Sony NEX F-3 через переходник M42-NEX.

WAVE Contact Lens System® Вебинары для офтальмологов

Предстоящие вебинары

Регистр Сейчас

Записанные вебинары Watch

Серия вебинаров:

Узнайте основы валовой объективы с DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DRE DR DR. Маллер

Эпизод 1: Для начала вам нужна хорошая карта! Д-р Кен Маллер, OD 21 сентября 2021 г.

Эпизод 2:  Интерпретация топографии перед проектированием  Д-р Кен Маллер, OD 21 октября 2021 г.

Эпизоды 3, 4, 5, 6 и более: Смотреть все эпизоды этой серии веб-семинаров на WAVE ACADEMY

Записи вебинаров по ортокератологии

Использование НОВОГО программного обеспечения Mermontia и MAVE (TM) для ортокератологии Dr. Anith Pillai O.D., FSLS, FIAOMC 15 июня 2022 г.

Ортокератология с Pentacam и WAVE — эффективный и точный индивидуальный дизайн и лечение линз, доктор Кен Маллер, OD 1 февраля 2021 г.

Разработка линз Wave Custom Ortho-K с использованием OCULUS Pentacam — часть 1 — Часть 2 Dr. Jeff Jeruss, OD 13 января 2021 г.

Ortho K и Dry Eye Максимально эффективное использование кератографа OCULUS 5M Dr. Thomas Weshefsky, OD 11 декабря 2020 г.

Eaglet Eye ESP & WAVE — Direct Connect 9 октября 2020 г.

Программное обеспечение Pentacam CSP и интеграция с Wave Доктор Кен Маллер, OD 13 сентября 2020 г.

Волна (объектив) — Википедия

Материал из Википедии — свободной энциклопедии

Волна́ — семейство советских фотографических объективов.

Штатный объектив однообъективных зеркальных фотоаппаратов «Алмаз-103».

Производство — ЛОМО.

Штатный объектив для среднеформатных однообъективных зеркальных фотоаппаратов.

Пришёл на смену штатному объективу «Вега-12».

Производство — завод «Арсенал».

Выпускался в двух модификациях:

«Волна-3В» — с байонетом В — для фотоаппаратов «Салют» и «Киев-88»

«Волна-3Б» — с байонетом Б — для фотоаппаратов «Киев-6С», «Киев-60» и «Киев-90».

Светосильный штатный объектив для однообъективных зеркальных фотоаппаратов «Алмаз-102» (байонет К).

Выпускался и с байонетом F для фотоаппаратов «Киев-17», «Киев-20», «Киев-19».

Серийно не выпускался. Опытные партии производились на заводе «Арсенал» в 1977—1984 годах, и на ЛОМО в начале 1980-х.

Особосветосильный сменный штатный объектив для однообъективных зеркальных фотоаппаратов «Киев-17», «Киев-20», «Киев-19». Крепление — байонетом F. Комплектовался адаптером для присоединения к фотоаппаратам с резьбовым соединением М42×1/45,5. Выпущена опытная партия до 20 экземпляров. Серийно не выпускался. Представляет коллекционную ценность.

Производство — завод «Арсенал».

Нормальный объектив для макросъёмки (макрообъектив).

Производство — ЛЗОС.

Особосветосильный широкоугольный объектив с креплением байонет К.

Производство — ЛОМО. Серийно не выпускался.

• Фокусное расстояние — 35 мм
• Относительное отверстие — 1:1,8
• Минимальная дистанция фокусировки — 0,1 м
• Угол поля зрения — 64°
• Разрешающая способность — 55/20 линий/мм
• Предел фокусировки — 0,1 — 0,3 м (последний для не запущенного в производство)
• Предел диафрагмирования — 1:22
• Коэффициент пропускания — 0,85
• Коэффициент светорассеяния — 0,015
• Число линз — 7
• Число компонентов — 6
• Формула цветности — 11-0-0
• Посадочная резьба для насадок — M49×0,75
• Габариты: диаметр 64 мм, длина 62 мм
• Масса — 0,280 кг
• Годы производства: 1983—1988.

Широкоугольный объектив с креплением байонет К.

Производство — ЛОМО.

МС Волна 1.8/50 (K-Pentax)

Волна (объектив) — это… Что такое Волна (объектив)?

Волна́ — семейство советских фотографических объективов.

Штатный объектив однообъективных зеркальных фотоаппаратов «Алмаз-103».

Производство — ЛОМО.

Штатный объектив для среднеформатных однообъективных зеркальных фотоаппаратов.

Пришёл на смену штатному объективу «Вега-12».

Производство — завод «Арсенал».

Выпускался в двух модификациях:

«Волна-3В» — с байонетом В — для фотоаппаратов «Салют» и «Киев-88»

«Волна-3Б» — с байонетом Б — для фотоаппаратов «Киев-6С», «Киев-60» и «Киев-90».

Светосильный штатный объектив для однообъективных зеркальных фотоаппаратов «Алмаз-102» (байонет К).

Выпускался и с байонетом F для фотоаппаратов «Киев-17», «Киев-20», «Киев-19».

Производство — завод «Арсенал».

Особосветосильный сменный штатный объектив для однообъективных зеркальных фотоаппаратов «Киев-17», «Киев-20», «Киев-19». Крепление — байонетом F. Комплектовался адаптером для присоединения к фотоаппаратам с резьбовым соединением М42×1/45,5.

Производство — завод «Арсенал».

Нормальный объектив для макросъёмки.

Производство — ЛЗОС.

Особосветосильный широкоугольный объектив с креплением байонет К.

Производство — ЛОМО. Серийно не выпускался.

• Фокусное расстояние — 35 мм
• Относительное отверстие — 1:1,8
• Минимальная дистанция фокусировки — 0,1 м
• Угол поля зрения — 64°
• Разрешающая способность — 55/20 линий/мм
• Предел фокусировки — 0,1 — 0,3 м (последний для не запущенного в производство)
• Предел диафрагмирования — 1:22
• Коэффициент пропускания — 0,85
• Коэффициент светорассеяния — 0,015
• Число линз — 7
• Число компонентов — 6
• Формула цветности — 11-0-0
• Посадочная резьба для насадок — M49×0,75
• Габариты: диаметр 64 мм, длина 62 мм
• Масса — 0,280 кг
• Годы производства: 1983—1988.

Широкоугольный объектив с креплением байонет К.

Производство — ЛОМО.
