Jupiter-12 35mm f/2.8 lens review

Юпитер-12 2,8/35 М39

Широкоугольный объектив с просветлённой оптикой для дальномерных фотокамер.

В Юпитере-12 воплощена оптическая схема объектива Biogon 2,8/35 немецкой фирмы Carl Zeiss.

Конструкторская и технологическая документация Цейса достались СССР в счет репараций.

Первые выпуски шли даже под наименованием БК-35 — Биогон Красногорский, 35 мм.

На КМЗпроизводство объективов началось в 1947 г. на основе оптических блоков, поставляемых из Германии. С 1952 г. объектив стал комплектоваться линзами, уже полностью изготовленными в Красногорске.

Выпускались варианты с резьбой М39 и Contax-Киев для дальномерных фотоаппаратов Зоркий и Киев, соответственно.

В обзоре представлена дальномерная резьбовая версия, произведенная на КМЗ.

Оптическая схема:

Фокусное расстояние: 35 мм

Угол поля зрения: 63°

Размер кадра: 24×36 мм

Количество линз/групп: 6/4

Рабочий отрезок — 28,8 мм

Относительное отверстие: 1:2,8

Пределы шкалы диафрагм: 1:2,8–1:22

Количество лепестков диафрагмы — 5

Регулировка диафрагмы — бесступенчатая

Предустановка диафрагмы — отсутствует

Ближний предел фокусировки — 1 м

Соединения:

объектива с камерой — M39×1

для ввинчивающихся насадок — M40,5×0,5

для надевающихся насадок — ∅51 мм

Расположение крепления для светофильтров: переднее

Разрешающая способность по ТУ (центр/край): 34/12 линий/мм

Коэффициент светопропускания: 0,75

Вес — 101 г

Объектив просветленный, о чем свидетельствует красная буква П. Просветление химическое однослойное синеватого оттенка.

Юпитер-12 объектив компактный.

Кольцо фокусировки находится на самом конце объектива. Оно достаточно далеко от корпуса камеры, и сделано ребристым. Ширина кольца достаточна и пользоваться им удобно.

Полный ход геликоида — около 120 градусов. Это явно маловато и, видимо, рассчитано на то, что большая ГРИП простит многие огрехи фокусировки.

Объектив относительно светосильный. Максимальная диафрагма 2,8.

Кольцо управления диафрагмой расположено на переднем торце объектива.

Само кольцо очень широкое и представляет собой практически всю внутреннюю воронкообразную поверхность переднее части объектива. Но для вращения кольца насечка нанесена только на его передний тонкий торец.

Без перчаток управление апертурой проблем не вызывает.

Вызывает проблемы попытка прикрутить светофильтр (например, защитный). Дело в том, что резьба под светофильтры расположена, фактически, на кольце управления диафрагмой. Вкручивая и выкручивая фильтр мы будем вращать и кольцо. Кольцо заметно люфтит и такая процедура, честно говоря, вызывает опасения за сохранность техники.

Диафрагма состоит из 5 черненых лепестков. На диафрагмах от 4 и выше лепестки формируют отчетливый пятиугольник.

Юпитер-12, судя по отзывам, не блещет качеством картинки. Он боится контрового света и грешит низкой резкостью по краям кадра.

Сам я его проверить в деле пока не могу вот по какой причине:

Конструкция объектива такова, что задняя его линза ОЧЕНЬ глубоко входит в камеру. На зеркальных фотоаппаратах зеркало будет доставать до задника объектива и будет повреждено.

Я не рекомендую использовать Юпитер-12 с любыми зеркальными фотоаппаратами.

Самые дешевые переходники продаются наAliexpress.

Выбрать переходник для своей камеры вам поможет табличка.

Тип	Брэнд	Примечание	Ссылка на переходник
Full frame	Crop
Зер- кал- ки	Nikon	Не рекомендую использовать. Риск повреждения зеркала
Canon
Sony
Pentax
Без- зер- кал- ки	Sony	Нет преимуществ против современных широкоугольников	Нет преимуществ против современных универсалов
Оlympus/ Panasonic
Fuji
Nikon

Перечень всех обзоров и статей вы можете видеть на карте блога.

Тестовые снимки ожидаются.

Обзор Юпитер-6 2,8/180

Объектив Юпитер-6 2,8/180 для написания обзора мне предоставил Алексей Корнев.

Обзор Юпитер-6

Я до последнего момента был уверен, что Юпитер-6 является объективом для среднеформатных камер, ведь он был скопирован с немецкого Carl Zeiss Jena Sonnar 2,8/180. На деле же Юпитер-6 оказался гораздо меньше своего немецкого пращура и предназначен для узкоформатных камер. Юпитер-6 2,8/180 выпускался в нескольких вариантах для зеркальных камер с посадочной резьбой М42 и М39 (не путать с дальномерными камерами). Обычно более старые объективы с резьбой М39 имеют металлический белый корпус, более новые версии (под резьбу М42) выпускались в черной оправе корпуса, а называлась такая модификация Юпитер-6-2. Еще можно встретить экспортные варианты объектива с названием ‘Jupiter-6’, ‘Jupiter-6-2’. А в этом обзоре представлен редкий вариант — с оправой типа ‘зебра’, снятый с кинокамеры ‘Конвас’ и переделанный под резьбу М42. Его номер №001216, а изготовлен он на заводе КМЗ.

Вид объектива Юпитер-6

Юпитер-6 2,8/180 — очень приятный тяжелый фикс. Мне было абсолютно комфортно снимать на этот объектив и камеру Nikon D700. Большой вес объектива, равный почти 1.5 кг, абсолютно не мешал, а только убирал шевеленку при съемке с рук. На полном кадре Юпитер-6 2,8/180 является очень приятным портретным объективом.

Просветление передней линзы объектива Юпитер-6 и вид отверстия диафрагмы

Кольцо фокусировки у объектива ребристое, вращается почти на все 360 градусов. При фокусировке передняя линза не вращается, хобот объектива удлиняется на 3-4 см. Мой объектив не имеет указателей дистанции фокусировки и глубины резкости. Диафрагма регулируется плавно, от F/2.8 до F/22. Количество лепестков диафрагмы составляет 10 штук и они формируют отверстие, напоминающее циркулярную пилу, такую же, как у Гелиос-40-2. У объектива ярко выраженное однослойное сиреневое просветление. Диаметр переднего фильтра — 77мм (у Sonnar 86 мм).

Юпитер-6 на ЗК

Примеры фотографий

Юпитер-6 2,8/180 оказался достаточно резким, контрастным. Серьезных претензий к изображению нет. В ОВИ объектив отдает зеленовато-желтым оттенком, характерным для многих старых объективов с однослойным просветлением. Мне нравится Sonnar’овское боке объектива. Кстати, ходят слухи, что Юпитер-6 является настоящим ‘Sonnar’, даже больше, чем родные Carl Zeiss Jena Sonnar 2,8/180, которые уже выпускались по переделанной схеме Sonnar — ‘Ernostar’.

Размеры легендарных портретников, Юпитер-6, Nikon 135mm 1:2 NIKKOR и Юпитер-37А

Конечно, Carl Zeiss Jena Sonnar 2,8/180 резче, контрастней, но и тяжелее, в добавок у некоторых модификаций CZJ Sonnar есть мультипросветление. Сейчас Юпитер-6 2,8/180 продают по ‘заоблачным ценам’. Для практического применения я советую лучше обзавестись компактным 135-мм Юпитер-37А либо другим аналогичным портретником. Юпитер-6 все же достаточно неудобно транспортировать, а на кропе 1,5Х ЭФР объектива составляет 270 мм.

Юпитер-6 с одетой блендой

Каталог современных объективов марки ‘Zenitart’

и‘Helios’ можете посмотреть по этой ссылке.

Материал подготовил Аркадий Шаповал.

Обзор ЮПИТЕР-12 1:2.8 F=3.5см П

В данном обзоре показан объектив ЮПИТЕР-12 1:2.8 F=3.5см П с наружным байонетом Contax-Киев RF, произведенный на заводе Арсенал, Киев, Украина, в ‘белом’ металлическом корпусе с серийным номером 602031.

Обзор ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

На Радоживе уже есть обзор такого объектива, но в другой его модификации — JUPITER-12 2,8/35.

Объективы JUPITER-12 2,8/35 и ЮПИТЕР-12 1:2.8 F=3.5см П разнятся только в мелочах:

• разное время выпуска.
• разный цвет оправы корпуса,  разная оправа заднего линзоблока, разная стилистика нанесения меток со значениями диафрагмы, разное написание имени объектива.
• разные заводы изготовители. Объективы JUPITER-12 2,8/35 в черном корпусе выпускались на ЛЗОС, объективы ЮПИТЕР-12 1:2.8 F=3.5см П в белом корпусе выпускались на заводе Арсенал. Существует еще много различных модификаций Юпитер-12, выпущенных на других заводах, с другими оправами корпуса и не в байонетном варианте.
• разное просветление оптики (посмотреть визуальное отличие). Это различие считается одним из самых важных. Более поздние ‘черные’ объективы имеют лучшую цветопередачу и лучший контраст, по сравнению с ‘белыми’. Несмотря на отсутствие красной буквы ‘П’ у JUPITER-12 2,8/35, оба объектива используют простое химическое просветление.

На экземпляре из обзора кольцо диафрагмы вращается очень туго, скорее всего из-за его повреждения. Но все же хочу отметить, что сборка у белого ЮПИТЕР-12 1:2.8 F=3.5см П завода Арсенал лучше, чем у черного JUPITER-12 2,8/35, выпущенного на ЛЗОС. В то же время качество изображения у ‘черного‘ варианта лучше.

Размеры ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

ЮПИТЕР-8 1:2 F=5см П и ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF

Две модификации объектива ЮПИТЕР-12 с байонетом Contax-Киев RF: ЮПИТЕР-12 1:2.8 F=3.5см П и JUPITER-12 2,8/35

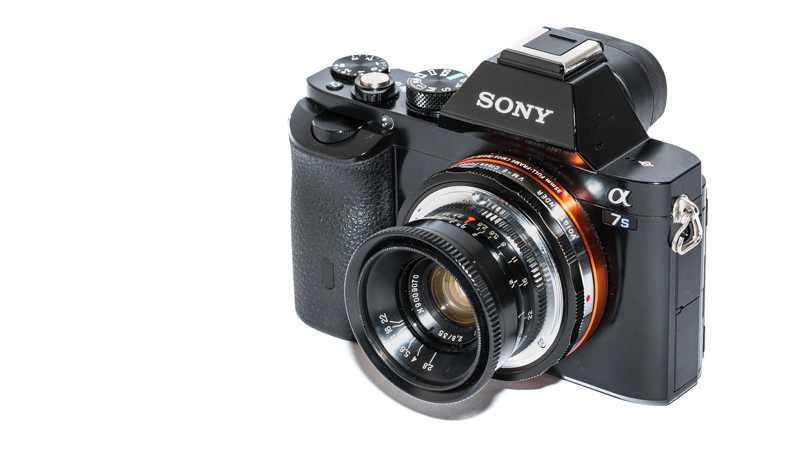

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF на камере Sony a7

Две модификации объектива ЮПИТЕР-12 с байонетом Contax-Киев RF: ЮПИТЕР-12 1:2.8 F=3.5см П и JUPITER-12 2,8/35

Объектив очень слаб на F/2.8 в плане резкости, особенно по углам и краям кадра. Резкость по краям приходит в норму только после сильного закрытия диафрагмы. Возможно потеря в качестве изображения, в том числе и в резкости по краям и углам кадра, связана с колор шифтом. Как и ‘черная’ версия объектива, ЮПИТЕР-12 1:2.8 F=3.5см П сильно боится засветок.

Исходные файлы можно скачать по этой ссылке (32 фото в формате ‘.ARW’, 728 Mb). Все фото сняты на F/4.0. На камере Sony a7 я без проблем использовал объектив с самодельным переходником. Часть фото снята в режиме кадрирования APS-C.

ЮПИТЕР-12 1:2.8 F=3.5см П с байонетом Contax-Киев RF на камере Sony a7

современных‘Zenitar’‘Helios’

Материал подготовил Аркадий Шаповал.

Объектив Юпитер-12 (Contax-Киев) обзор — Фототехника СССР

Широкоугольный объектив с просветлённой оптикой для дальномерных фотокамер Киев.

В Юпитере-12 воплощена оптическая схема объектива Biogon 2,8/35 немецкой фирмы Carl Zeiss.Конструкторская и технологическая документация Цейса достались СССР в счет репараций. На КМЗ производство объективов началось в 1947 г. на основе оптических блоков, поставляемых из Германии. С 1952 г. объектив стал комплектоваться линзами, уже полностью изготовленными в Красногорске.

Выпускались варианты с резьбой М39 и Contax-Киев для дальномерных фотоаппаратов Зоркий и Киев, соответственно.

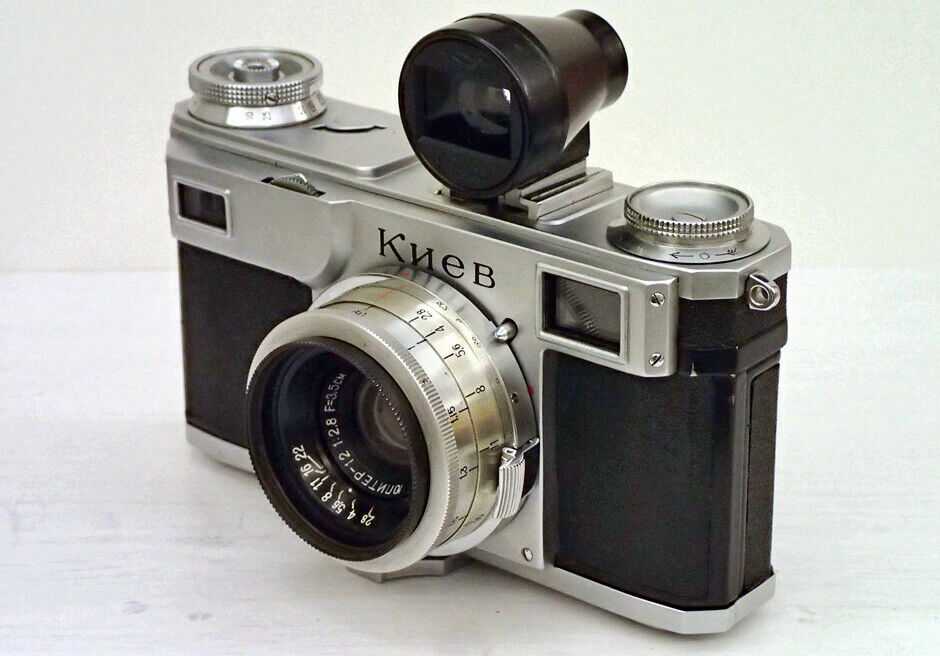

В обзоре представлена дальномерная версия 1950 года с внешним байонетом Contax-Киев, для фотоаппаратов Киев, произведенная на КМЗ.

У меня есть веские основания полагать, что в данном экземпляре стоит линзоблок с немецкими стеклами.

Оптическая схема:

Фокусное расстояние: 35 ммУгол поля зрения: 63°Размер кадра: 24×36 ммКоличество линз/групп: 6/4Рабочий отрезок — 34,85 ммОтносительное отверстие: 1:2,8Пределы шкалы диафрагм: 1:2,8–1:22Количество лепестков диафрагмы — 5Регулировка диафрагмы — бесступенчатаяПредустановка диафрагмы — отсутствует

Ближний предел фокусировки — 0,9 мСоединения:объектива с камерой — внешний Байонет Contax-Киевдля ввинчивающихся насадок — M40,5×0,5Расположение крепления для светофильтров: переднееРазрешающая способность по ТУ (центр/край): 34/12 линий/мм

Вес — 118 г

Объектив просветленный, о чем свидетельствует красная буква П, нанесенная на передний заглубленный срез, но просветление практически незаметно.

Объектив относительно светосильный. Максимальная диафрагма f2,8, что для ФР в 35 мм, пожалуй, предел целесообразности.

Корпус объектива покрыт прозрачным лаком, который отлично сохранился и уберег поверхность от коррозии. Несмотря на возраст, выглядит объектив как новый.

Линзы данного экземпляра имеюn сильный блеск. По моему опыту это косвенно указывает на высокое качество стекол.Байонетный Юпитер-12 немного компактнее своего резьбового собрата. Алюминиевый корпус объектива не так вытянут вперед и не так сильно расширяется. В результате, накатка кольца диафрагм более доступна и это делает управление диафрагмой более удобным.

На фото хорошо видны «юбка» и защелка внешнего байонета Contax-Киев. Это очень интересный сложный по конструкции тип крепления.

Если вам интересно узнать о нем подробнее, то у меня есть специальная статься.

Кольцо фокусировки удалено от камеры на сколько вообще позволяет корпус объектива. Оно с накаткой, которая чуть шире корпуса. Пользоваться удобно.

Полный ход геликоида — около 270 градусов. Это сильно больше, чем у резьбовой версии.

Кольцо управления диафрагмой расположено чуть дальше, почти вплотную — на переднем торце объектива.Само кольцо представляет собой практически всю внутреннюю воронкообразную поверхность передней части объектива, но вперед за основной корпус выступает только около 2-х мм с накаткой.

Впрочем, как уже говорил, с управлением проблем не возникает, геометрия хорошо выверена.

При вращении геликоида поворачивается весь линзоблок и с ним вертится и кольцо диафрагм. Но так как управлять диафрагмой нужно глядя на объектив спереди, особых неудобств все это вращение не доставляет.

Диафрагма состоит из 5 черненых лепестков, которые формируют отчетливые пятиугольники.Байонетный Юпитер-9, как резьбовой, имеет конструкцию, при которой хвост объектива далеко вдается вовнутрь аппарата. Причем, задняя линза сильно выпуклая и никак не защищена от соприкосновения с чем-либо.

У моей версии в комплекте 2 задние крышки.Первая, внешняя —надевается на байонет объектива. Она выполнена из алюминия, а не как обычно из бекалита.

Вторая, внутренняя — надевается непосредственно на хвост. Выполнена она из тонкого металла и держится только за счет трения.

Внутренняя крышка защищает заднюю линзу даже при снятой основной крышке.

В этом у меня все, тестовые снимки обязательно ожидаются.
