Широкоугольный объектив с просветлённой оптикой для дальномерных фотокамер Киев.
В Юпитере-12 воплощена оптическая схема объектива Biogon 2,8/35 немецкой фирмы Carl Zeiss.Конструкторская и технологическая документация Цейса достались СССР в счет репараций. На КМЗ производство объективов началось в 1947 г. на основе оптических блоков, поставляемых из Германии. С 1952 г. объектив стал комплектоваться линзами, уже полностью изготовленными в Красногорске.
Выпускались варианты с резьбой М39 и Contax-Киев для дальномерных фотоаппаратов Зоркий и Киев, соответственно.
В обзоре представлена дальномерная версия 1950 года с внешним байонетом Contax-Киев, для фотоаппаратов Киев, произведенная на КМЗ.
У меня есть веские основания полагать, что в данном экземпляре стоит линзоблок с немецкими стеклами.
Оптическая схема:
Фокусное расстояние: 35 ммУгол поля зрения: 63°Размер кадра: 24×36 ммКоличество линз/групп: 6/4Рабочий отрезок — 34,85 ммОтносительное отверстие: 1:2,8Пределы шкалы диафрагм: 1:2,8–1:22Количество лепестков диафрагмы — 5Регулировка диафрагмы — бесступенчатаяПредустановка диафрагмы — отсутствует
Ближний предел фокусировки — 0,9 мСоединения:объектива с камерой — внешний Байонет Contax-Киевдля ввинчивающихся насадок — M40,5×0,5Расположение крепления для светофильтров: переднееРазрешающая способность по ТУ (центр/край): 34/12 линий/мм
Вес — 118 г

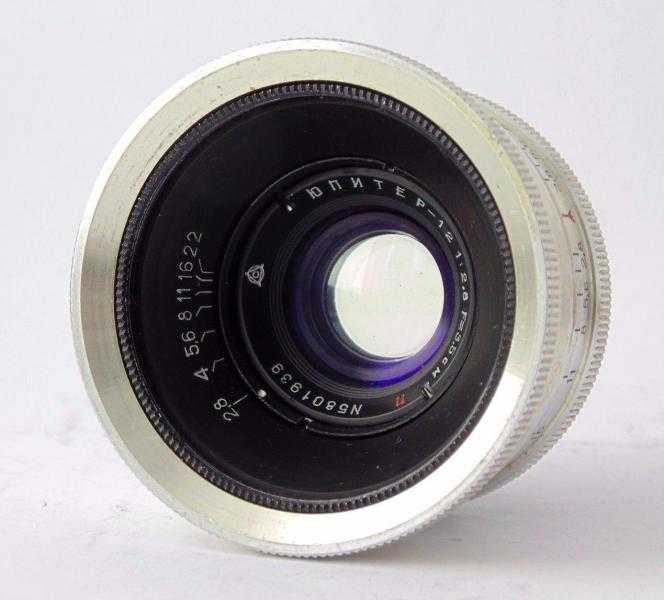

Объектив просветленный, о чем свидетельствует красная буква П, нанесенная на передний заглубленный срез, но просветление практически незаметно.
Объектив относительно светосильный. Максимальная диафрагма f2,8, что для ФР в 35 мм, пожалуй, предел целесообразности.

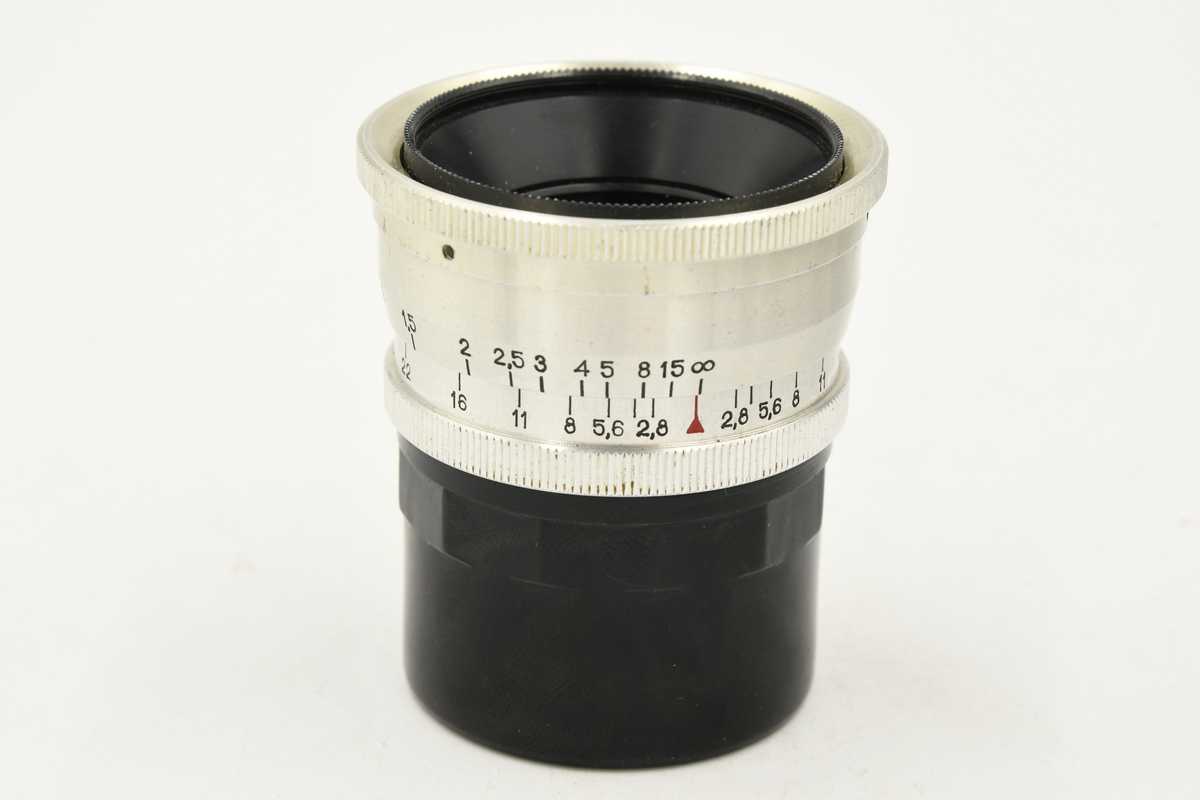

Корпус объектива покрыт прозрачным лаком, который отлично сохранился и уберег поверхность от коррозии. Несмотря на возраст, выглядит объектив как новый.
Линзы данного экземпляра имеюn сильный блеск. По моему опыту это косвенно указывает на высокое качество стекол.Байонетный Юпитер-12 немного компактнее своего резьбового собрата. Алюминиевый корпус объектива не так вытянут вперед и не так сильно расширяется. В результате, накатка кольца диафрагм более доступна и это делает управление диафрагмой более удобным.
На фото хорошо видны «юбка» и защелка внешнего байонета Contax-Киев. Это очень интересный сложный по конструкции тип крепления.
Если вам интересно узнать о нем подробнее, то у меня есть специальная статься.
Кольцо фокусировки удалено от камеры на сколько вообще позволяет корпус объектива. Оно с накаткой, которая чуть шире корпуса. Пользоваться удобно.
Полный ход геликоида — около 270 градусов. Это сильно больше, чем у резьбовой версии.
Кольцо управления диафрагмой расположено чуть дальше, почти вплотную — на переднем торце объектива.Само кольцо представляет собой практически всю внутреннюю воронкообразную поверхность передней части объектива, но вперед за основной корпус выступает только около 2-х мм с накаткой.
Впрочем, как уже говорил, с управлением проблем не возникает, геометрия хорошо выверена.
При вращении геликоида поворачивается весь линзоблок и с ним вертится и кольцо диафрагм. Но так как управлять диафрагмой нужно глядя на объектив спереди, особых неудобств все это вращение не доставляет.
Диафрагма состоит из 5 черненых лепестков, которые формируют отчетливые пятиугольники.Байонетный Юпитер-9, как резьбовой, имеет конструкцию, при которой хвост объектива далеко вдается вовнутрь аппарата. Причем, задняя линза сильно выпуклая и никак не защищена от соприкосновения с чем-либо.
У моей версии в комплекте 2 задние крышки.Первая, внешняя —надевается на байонет объектива. Она выполнена из алюминия, а не как обычно из бекалита.
Вторая, внутренняя — надевается непосредственно на хвост. Выполнена она из тонкого металла и держится только за счет трения.
Внутренняя крышка защищает заднюю линзу даже при снятой основной крышке.
В этом у меня все, тестовые снимки обязательно ожидаются.
