Обзор Юпитер-6 2,8/180
Объектив Юпитер-6 2,8/180 для написания обзора мне предоставил Алексей Корнев.

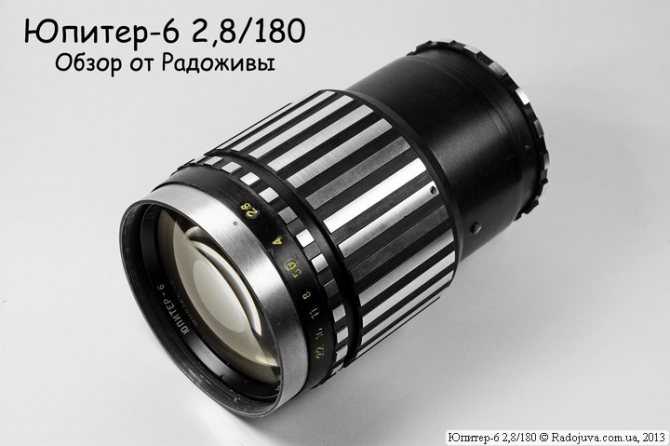

Обзор Юпитер-6
Я до последнего момента был уверен, что Юпитер-6 является объективом для среднеформатных камер, ведь он был скопирован с немецкого Carl Zeiss Jena Sonnar 2,8/180. На деле же Юпитер-6 оказался гораздо меньше своего немецкого пращура и предназначен для узкоформатных камер. Юпитер-6 2,8/180 выпускался в нескольких вариантах для зеркальных камер с посадочной резьбой М42 и М39 (не путать с дальномерными камерами). Обычно более старые объективы с резьбой М39 имеют металлический белый корпус, более новые версии (под резьбу М42) выпускались в черной оправе корпуса, а называлась такая модификация Юпитер-6-2. Еще можно встретить экспортные варианты объектива с названием ‘Jupiter-6’, ‘Jupiter-6-2’. А в этом обзоре представлен редкий вариант — с оправой типа ‘зебра’, снятый с кинокамеры ‘Конвас’ и переделанный под резьбу М42. Его номер №001216, а изготовлен он на заводе КМЗ.

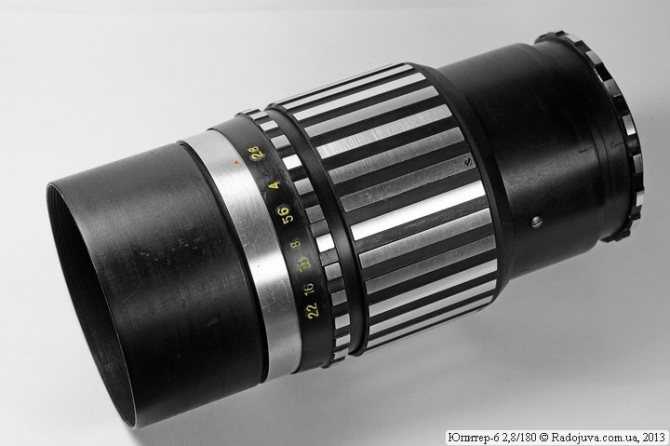

Вид объектива Юпитер-6
Юпитер-6 2,8/180 — очень приятный тяжелый фикс. Мне было абсолютно комфортно снимать на этот объектив и камеру Nikon D700. Большой вес объектива, равный почти 1.5 кг, абсолютно не мешал, а только убирал шевеленку при съемке с рук. На полном кадре Юпитер-6 2,8/180 является очень приятным портретным объективом.

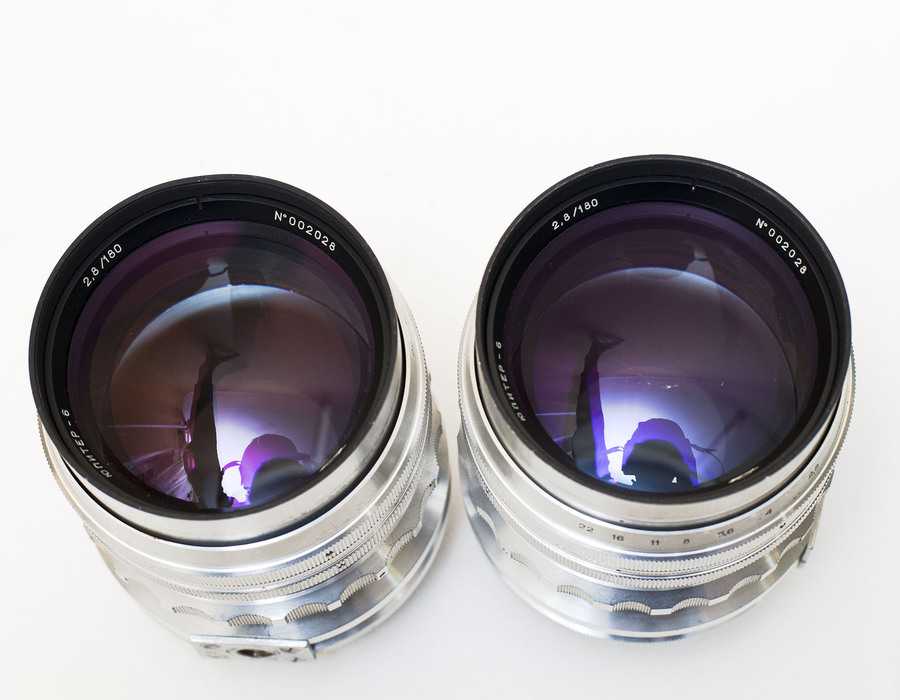

Просветление передней линзы объектива Юпитер-6 и вид отверстия диафрагмы
Кольцо фокусировки у объектива ребристое, вращается почти на все 360 градусов. При фокусировке передняя линза не вращается, хобот объектива удлиняется на 3-4 см. Мой объектив не имеет указателей дистанции фокусировки и глубины резкости. Диафрагма регулируется плавно, от F/2.8 до F/22. Количество лепестков диафрагмы составляет 10 штук и они формируют отверстие, напоминающее циркулярную пилу, такую же, как у Гелиос-40-2. У объектива ярко выраженное однослойное сиреневое просветление. Диаметр переднего фильтра — 77мм (у Sonnar 86 мм).

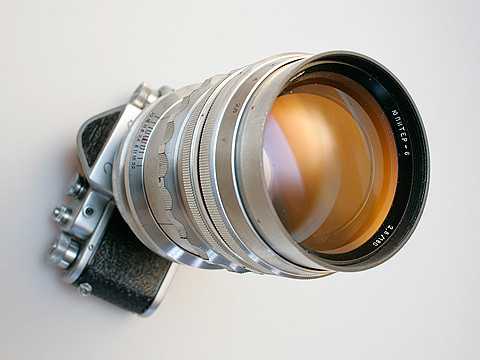

Юпитер-6 на ЗК
Примеры фотографий
Юпитер-6 2,8/180 оказался достаточно резким, контрастным. Серьезных претензий к изображению нет. В ОВИ объектив отдает зеленовато-желтым оттенком, характерным для многих старых объективов с однослойным просветлением. Мне нравится Sonnar’овское боке объектива. Кстати, ходят слухи, что Юпитер-6 является настоящим ‘Sonnar’, даже больше, чем родные Carl Zeiss Jena Sonnar 2,8/180, которые уже выпускались по переделанной схеме Sonnar — ‘Ernostar’.
Размеры легендарных портретников, Юпитер-6, Nikon 135mm 1:2 NIKKOR и Юпитер-37А
Конечно, Carl Zeiss Jena Sonnar 2,8/180 резче, контрастней, но и тяжелее, в добавок у некоторых модификаций CZJ Sonnar есть мультипросветление. Сейчас Юпитер-6 2,8/180 продают по ‘заоблачным ценам’. Для практического применения я советую лучше обзавестись компактным 135-мм Юпитер-37А либо другим аналогичным портретником. Юпитер-6 все же достаточно неудобно транспортировать, а на кропе 1,5Х ЭФР объектива составляет 270 мм.
Юпитер-6 с одетой блендой
Каталог современных объективов марки ‘Zenitart’
и‘Helios’ можете посмотреть по этой ссылке.
Материал подготовил Аркадий Шаповал.
Данные:
|
Фокусное расстояние: 180 мм (180,29 мм)Относительное отверстие: 1:2,8Угол поля зрения: 14°Размер кадра: 24×36 ммПереднее вершинное фокусное расстояние: −197,70 ммЗаднее вершинное фокусное расстояние: 83,061 ммРасстояние от первой до последней поверхности: 89,78 ммКоличество линз/групп: 5/3Рабочий отрезок:Юпитер-6 — 45,2 ммЮпитер-6-2 — 45,5 ммКоличество лепестков диафрагмы: нет данныхПределы шкалы диафрагм: 1:2,8–1:22Ближний предел фокусировки: 2 мСоединения: объектива с камерой — M39×1, M42×1для ввинчивающихся насадок — M77×0,75для надевающихся насадок — ∅80 ммРасположение крепления для светофильтров: переднееРазрешающая способность по ТУ (центр/край): 35/16 линий/ммКоэффициент светопропускания: 0,75Формула цветности: нет данныхТип просветления: нет данныхГабаритные размеры:длина объектива с крышками — 145 ммнаибольший диаметр оправы — ∅90 ммВес: 1500 гКомплектность: Объектив. Светофильтры ОС-14, ЖС-12, ЖС-18. Крышка передняя, крышка задняя. Футляр. Описание, паспорт.Год разработки: примерно 1936 год (оригинал), 1949 год (ГОИ), конец 1950-х (КМЗ)Расчёт: нет данныхКонструкция: нет данныхПроизводство: серийноеГоды производства: нет данных |
Оптическая схема Разрешающая способность |
Устройство оправы и порядок пользования объективом
|
Фокусировка (наводка на резкость) производится вращением кольца 5, на котором нанесена шкала расстояний 6. Индексом шкалы расстояний является центральный штрих шкалы глубины резкости, нанесённой на неподвижную часть оправы 8. Оправа 8 имеет резьбу M39×1 (для варианта Юритер-6-2 — M42×1) для соединения с камерой. Для удобства наводки имеется узел предварительной установки диафрагмы. Конструкция узла позволяет изменять положение ограничителя величины диафрагмы, что осуществляется поворотом кольца 3, на котором нанесена шкала диафрагм. Индексом предварительно устанавливаемого упора является точка 1, нанесённая на неподвижной части оправы. Действительное диафрагмирование осуществляется вращением кольца 4. Объектив ввинчивается в камеру до упора и слегка затягивается. Перед началом съёмки диафрагма устанавливается на максимальное отверстие вращением кольца 4 влево до упора. Вращая кольцо 3, поставить упор в соответствии с выбранной рабочей диафрагмой совмещением индекса 1 с требуемым числом по шкале диафрагм. При этом необходимо ощутить лечкий щелчок, подтверждающий, что кольцо 3 зафиксировалось. Произведя наводку на резкость поворотом кольца фокусировки за фигурную накатку 5 при максимальном отверстии диафрагмы объектива, не прерывая наблюдения за объектом съёмки, повернуть кольцо 4 вправо до упора, после чего нажать на спусковую кнопку фотоаппарата. Если расстояние до объекта съёмки заранее известно, можно установить его на шкале расстояний поворотом кольца 5 против красного индекса. Расстояние до предмета съёмки отсчитывают вдоль оптической оси объектива от плоскости пленки, обычно обозначаемой на фотокамере знаком . При фотографировании предметов, находящихся на различных расстояниях от фотоаппарата, рекомендуется пользоваться шкалой глубины резкости 7. Она состоит из двойных делений, симметрично расположенных по обе стороны индекса. Каждая пара соответствует определённому значению установленной диафрагмы. Против этих делений на шкале 6 отсчитываются два расстояния, которые называются ближним и дальним пределами глубины резкости, в пределах которых все предметы окажутся резко изображёнными на снимке. |
