Установка Юпитер-37А на современные цифровые фотоаппараты
Объектив с базовой поставке имеет хвостовик с резьбой M42. Но буква «А» в названии означает, что объектив имеет сменный хвостовик. Открутив 3 винта на хвостовике с резьбой M42, можно установить хвостовик КП-А\Н (для крепления объектива на байонет Nikon F). С этим хвостовиком можно фокусироваться на бесконечность на фотоаппаратах с байонетом Nikon F.
Если использовать обычный переходник M42-Nikon, максимальная дистанция фокусировки у данного объектива будет порядка 5 метров.
Хвостовик КП-АН

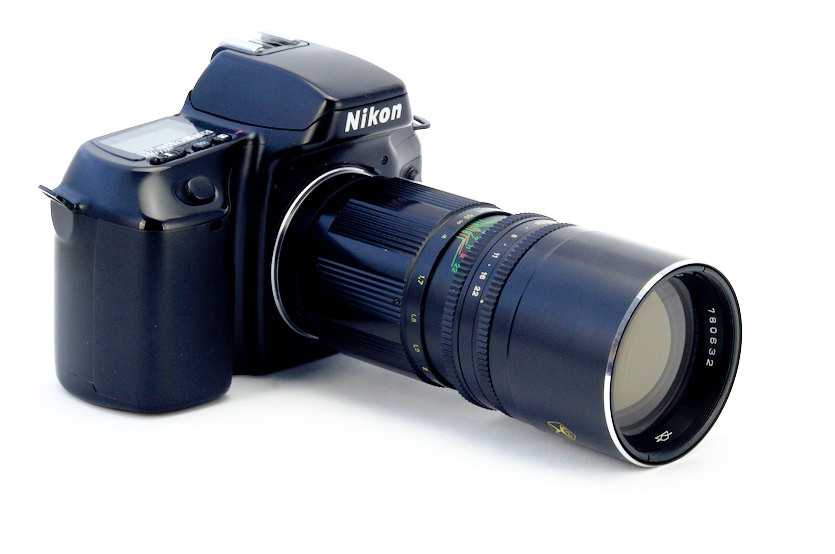

Юпитер-37А с установленным переходником T2 mount-Nikon F
Установка на другие системы, такие как Sony Alpha, Canon EOS, Pentax K, осуществляется через специальные переходники с байонета M42 с сохранением фокусировки на бесконечность.
Юпитер 200mm f4 Юпитер-21М — Объектив – Камерастор
1
/
из
1
Описание базы данных
Юпитер 200mm f4 Юпитер-21М — Объектив
Телеобъектив с постоянным фокусным расстоянием и ручной фокусировкой для зеркальных фотоаппаратов с байонетом M42.
Объектив производился многими заводами бывшего СССР. Объектив имеет встроенную бленду. Металлический корпус доступен в черном цвете.
- Оптическая схема: 5 элементов в 4 группах
- Минимальное расстояние фокусировки: 1,8 м
- Лепестки диафрагмы: 8
- Размер: 145 х 78 мм
- Вес: 980 г
| Дата продажи | Артикул | Механика | Оптика | Косметика | Цена | Изображение |
|---|---|---|---|---|---|---|
| В наличии | Т20496 | Отлично | Отлично | 3/5 | €119,00 | |
| В наличии | Т21730 | Отлично | Хорошо | 3/5 | €89,00 | |
| 02 марта 2022 | А73342 | Отлично | Отлично | 3/5 | €100,00 |
1
/
из
3
Подробная информация о рейтинге полного состояния
Альтернативы Canon AE-1
23 августа 2022 г.Объектив юпитер 21м: Объектив Юпитер-21M 200 mm f/ 4 Характеристики, MTF, отзывы, обзоры, тесты :: Lens-Club.ru
Юпитер-21А
Данные:
|
Фокусное расстояние: 200 мм (199,78 мм)Относительное отверстие: 1:4Угол поля зрения: 12°Размер кадра: 24×36 ммПереднее вершинное фокусное расстояние: −247,89 ммЗаднее вершинное фокусное расстояние: 93,68 ммРасстояние от первой до последней поверхности: 89,15 ммРабочий отрезок: 45,5 мм или 45,2 ммКоличество линз/групп: 4/3Пределы шкалы диафрагм: 1:4–1:22Световой диаметр первой поверхности: ∅50,0 ммСветовой диаметр последней поверхности: ∅26,0 ммБлижний предел фокусировки: 1,7 мСоединения: объектива с камерой — M42×1 или M39×1для ввинчивающихся насадок — СпM58×0,75для надевающихся насадок — ∅65 ммРасположение крепления для светофильтров: переднееРазрешающая способность по ТУ (центр/край): 50/36 линий/ммКоэффициент светопропускания: 0,82Формула цветности: нет данныхТип просветления: нет данныхГабаритные размеры:длина объектива с крышками — 160 мм без крышек — 149,2 ммнаибольший диаметр оправы: ∅65–66 ммМасса: 740 гГоды разработки:вариант А: 1968 г.вариант АЭ (экспортный): 1971 г.Расчёт: КМЗ, М.Д. МальцевКонструкция: А.М. ЮрщикПроизводство: серийноеГоды производства: нет данных |
Юпитер-21А |
Примеры, снятые объективом Юпитер-21А
Все примеры выполнены фотофппфратом Nikon D3100. Экспорт из RAW, небольшая корректировка экспозиции.
Резкость Юпитер-21А 4/200
Объектив имеет хорошую резкость уже с открытой диафрагмы. При закрытии резкость возрастает. На практике, я не закрывал объектив больше чем на f/ 8. И в 90% случаев пользуюсь объективом на открытой диафрагме и не чувствую неудобств с фокусировкой и резкостью.
f/ 4
f/ 4
Из недостатков можно отметить, что на открытой в определенных сюжетах наблюдаются хроматические аберрации.
f/ 4
Рисунок и боке Юпитер-21А 4/200
Объектив имеет приятный рисунок. Резкий, и в то же время пластичный.
f/ 4
Очень красивое размытие, характерное Зоннарам.
f/4
f/ 4
f/ 4
В этом плане объектив хорош для художественной съемки.
f/ 4
Контраст и цветопередача Юпитер-21А 4/200
Объектив имеет хорошую цветопередачу и контраст.
f/ 4
На портретах иногда наблюдается небольшой уход в зеленые оттенки, это легко правится в редакторе.
f/ 4
Контровой свет не держит идеально, но все же справляется с ним лучше некоторых советских объективов.
f/ 5,6
Сильный боковой тоже лучше в кадр не пускать. При попадании может ловить зайцев, а также может искажать цвета.
f/ 4
Бленда значительно помогает в этом, хотя и не всегда.
f/ 4
f/ 4
Выводы
Юпитер-21А 4/200 — хороший советский телеобъектив. Интересен своей схемой и художественными свойствами. В коллекционном плане настоящий раритет. Найти его в наше время в хорошем состоянии — большая редкость.
f/ 4
Основные характеристики объектива Юпитер-21А 4/200
Фокусное расстояние: 200 мм
Диапазон диафрагмирования: f/ 4 — f/ 22
Длинна: 150 мм
Вес: 740 г
Диаметр светофильтра: 58 мм
Количество лепестков диафрагмы: 10
МДФ: 1.7 м
Конструктив и эргономика Юпитер-21А 4/200
Для телеобъектива с фокусным 200 мм и светосилой f/ 4 Юпитер-21А имеет хорошие габариты. Он не очень тяжелый, не толстый. Им приятно пользоваться. Удобно снимать людей, он не привлекает так много внимания, например как современные телезумы, имеющие бОльшие габариты.
Объектив добротно собран, металлическая оправа, кольцо фокусировки широкое, не прорезинено. Имеются шкалы фокусировки и глубины резкости.

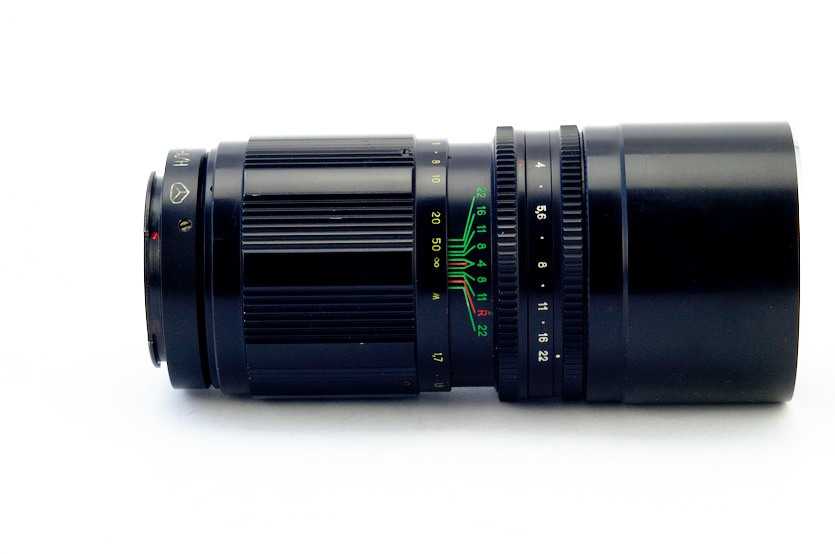

В положении бесконечности
Кольцо фокусировки вращается на 270 градусов, и позволяет удобно наводить резкость на объект съемки. При вращении кольца задняя часть объектива удлиняется на 34 мм.

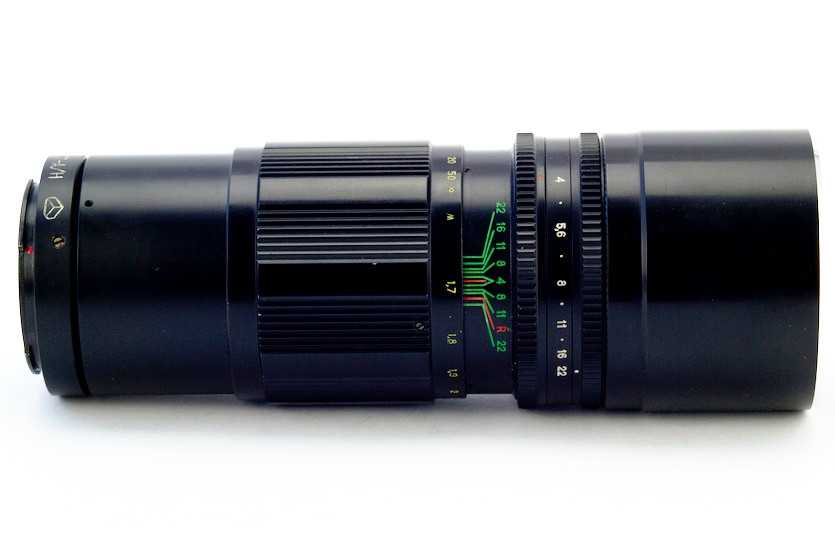

В положении МДФ
Объектив имеет интересный механизм предустановки диафрагмы. Два кольца. Одно, чтобы установить значение диафрагмы, второе — чтобы закрывать диафрагму, до значения, установленного первым кольцом. Такой ретромеханизм встречается также на объективе Таир-11. В целом таким механизмом не очень удобно пользоваться.
В данном примере предустановка стоит на значении «8» (белая точка), и диафрагма закрыта до этого же значения (красная точка).

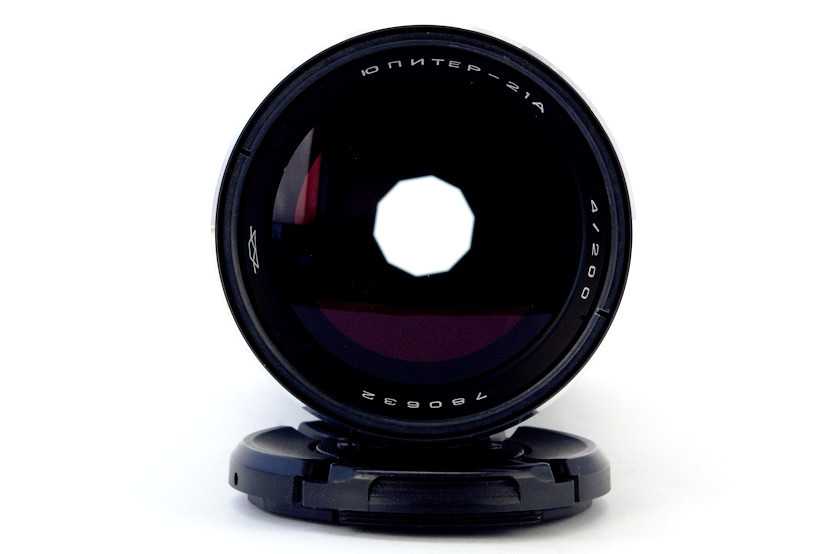

Диафрагма имеет 10 черненых лепестков. Регулировка плавная, что удобно при съемке видео.
Также имеется выдвижная бленда, которая выдвигается на 32 мм. Бленда имеет плотный ход и сама не складывается. Это удобно.

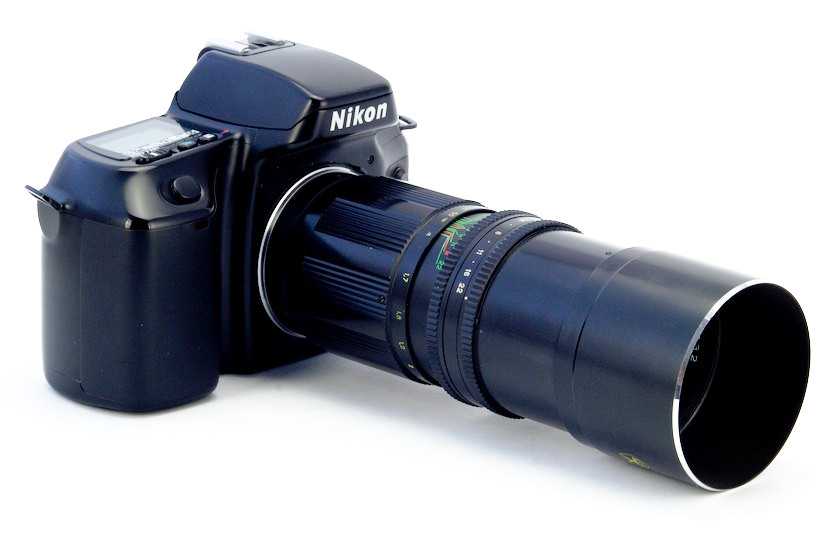

Вид на камере с выдвинутой блендой
Без бленды
Обратите внимание на желтый знак качества СССР. Который стоит на бленде
Чтобы установить объектив на систему Nikon мне понадобилось лишь прикрепить хвостовик КП А/Н.
Юпитер-21М 200 мм f/4.0 — отзыв об объективе
Отзыв о фототехнике
Юпитер-21М у меня с 29 декабря 2013 года. Я запомнил дату, потому что когда мы с продавцом объектива торговались в машине, мимо с сиренами промчалась колонна спецтехники. Через 10 минут мы уже знали, что в Волгограде произошёл терракт на вокзале.
История
В то время Авито наводнили объявления по продаже старой советской оптики. Я дождался с eBay переходника с EF на м42 и подыскал свежий Юпитер-21М. Предварительно я начитался отзывов и примерно представлял сильные и слабые стороны объектива.
С продавцом договорился, что сделаю пробные снимки, посмотрю на экране и если понравится, куплю.
В результате я его купил. В тот же вечер я фотографировал ночную Волгу, дорогу с автомобилями, огоньки, мост. На следующий день гулял с ним днем. Снимал на Canon EOS 5D mark II.
Это был первый телевик после Canon EF-S 55-250mm f/4-5.6 IS, который я использовал на кропе Canon EOS 400D. Я не учёл, что Canon EF-S 55-250mm f/4-5.6 IS делал из 250 мм длинного конца 400 мм. И первое время недоумевал, почему не могу приблизить изображение так же, как на старом фотоаппарате. Надо было брать для экспериментов 300 мм, к примеру, Таир-33 4.5/300.
Внешний вид
Железка весом в килограмм, с железной блендой в виде выдвигающегося тубуса. Широкий переключатель диафрагмы, широкий маховик фокусировки. Тяжелая штука в кожаном тубусе.
Резкость, контраст
Это мануальный неавтофокусный объектив с прыгающей диафрагмой. Я имею обширный опыт фотосъёмки на мануальные объективы. Долго фотографирую на Carl Zeiss Planar T* 1.4/50 ZE, поэтому проблем с фокусировкой не испытывал.
С диафрагмой я не экспериментировал, мне хватает f/4 для всех задач и укручивать её не вижу смысла.
Я почти всегда фотографировал в ручном режиме (М) моего фотоаппарата, потому что экспонометр Canon EOS 5D mark II с ним не подружился.
При правильном освещении контраст удовлетворительный. Проблема в нечернённых лепестках диафрагмы, они бликуют и дают белесый муар. Это убивает контраст. В контровом свете объектив блекнет совершенно неудобоваримо. Вообще, фотографии желательно тянуть по контрасту даже после съёмки в солнечный день.
Цвет Юпитер-21М передаёт корректно, но не достаточно полно. Т.е., не искажает, но часть скрадывает. Фотошоп в помощь.
Резкости Юпитер-21М хватает ровно настолько, чтобы похвалить древнюю советскую оптику. Вроде резко, но это неактуальная резкость на сегодняшний день.
Размытие заднего фона
Юпитер-21М жестковато размывает задний фон. Контрастные полосы в зоне нерезкости двоятся. Но картинка не лишена некоторых дефектов, что делает фотографию поживее, чем у Canon EF 70-200mm f/2.8L IS II USM. Но не нужно думать, что сейчас произойдёт чудо и я признаю Юпитер-21М победителем над лучшим зумом Canon.
Советский фикс даже в подмётки не годится Canon EF 70-200mm f/2.8L IS II USM, уступая ему во всём. Призрачная субъективная разница боке абсолютно не существенна в этом споре.
Общее впечатление, картинка
Общее впечатление: познакомился и ладно. При наличии в парке оптики любого штатного телеобъектива в этой бандуре нет необходимости. Объектив морально и физически устарел.
С другой стороны, Юпитер-21М — такая школа для начинающего фотографа, после которой вообще нет сложных задач. Если на Юпитер-21М получается снимать динамические сцены (я фотографировал футбол), значит остальное — семечки.
Юпитер-21М даёт достоверную картинку, требующую обработки в редакторе.
обзор, опыт, отзыв, Юпитер-21М
Технические характеристики объектива
| Фокусное расстояние, мм | 134,23 |
| Относительное отверстие | 1:3,5 |
| Угол поля зрения, град. | 18° 13′ |
| Минимальная дистанция фокусировки (МДФ), м | 1,2 |
| Максимальная диафрагма | f/3,5 |
| Минимальная диафрагма | f/22 |
| Разрешающая способность по ТУ (центр/край), линий/мм | 45/30 |
| Лепестков диафрагмы | 12 |
| Рабочий отрезок, мм | 45,5 |
| Внешняя резьба | M52x0,75 |
| Присоединительная резьба для фотоаппарата | M42x1 |
| Длина объектива без крышек (на ∞), мм | 92 |
| Максимальный диаметр оправы, мм | 57 |
| Вес (без бленды и крышек), г | 410 |
Технические данные объектива Юпитер-37А
По моему мнению, это очень интересный объектив за свои деньги. Он дает прекрасную, резкую картинку с красивым бокэ, которое имеет приятное размытие и круглые, ровные кружочки от ярких точек в зоне нерезкости. Объективом очень удобно фокусироваться вручную, несмотря на приличное фокусное расстояние.
Когда Сибирь оттает от снега и появится солнце, я сделаю показательные снимки, которые позволят увидеть все хорошие и плохие стороны объектива Юпитер-37А. А пока можете посмотреть фотографии с группе «Jupiter / юпитер 37A 135mm f3.5» на Flicr, ссылка на которую приведена в конце статьи.
История создания объектива Юпитер-37А
История создания объектива Юпитер-37А берет свое начало от дальномерного объектива ЗК-135/4 (Зоннар Красногорский), который изготавливался на Красногорском заводе им. С.А. Зверева и базировался на технологиях и материалах, полученных по репарации из Германии после Великой Отечественной войны. Впоследствии объектив стал выпускаться под маркой Юпитер-11 f4/135мм.
Если копнуть еще глубже в историю, то выходим на объектив Carl Zeiss Sonnar 1:4 13,5 sm, который был спроектирован в 1932 году выдающимся инженером компании ZEISS IKON AG доктором Людвигом Бертеле на основе запатентованной годом ранее оптической схемы Sonnar.
После пересчета оптической схемы на диафрагму F/3.5, объектив именовался Юпитер-37А и выпускался на Казанском оптико-механическом заводе (КОМЗ) с 1978 по 2009 год. С 1980 года на заводе начали выпускать модификацию объектива с многослойным просветлением — МС Юпитер-37А. Экспортный вариант назывался Jupiter-37A 3,5/135.
С 1985 года объектив стал выпускаться и в комплектации с хвостовиком КП-А\К для установки на байонет «К» (Pentax).
Мой экземпляр имеет серийный номер 863280, значит он был изготовлен в 1986 году. А логотип на передней части принадлежит Казанскому оптико-механическиму заводу (КОМЗ).

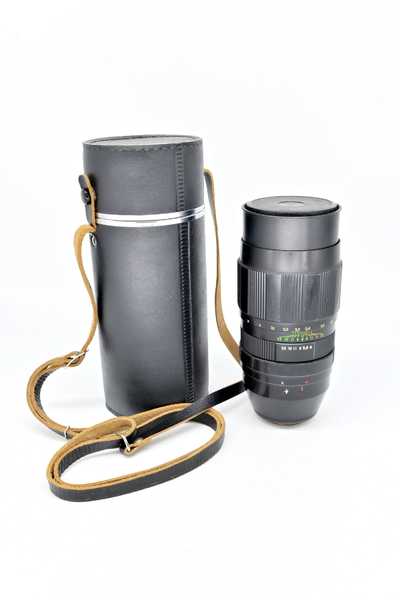

В базовой комплектации объектив поставлялся с блендой, инструкцией (ссылка на скан приведена в конце статьи) и двумя крышками на переднюю линзу и резьбу M42. Объектив был упакован в пластиковый футляр.
Комплект поставки объектива Юпитер-37А
Оптическая схема и конструкция
Юпитер-37А состоит из 4-х линз в трех группах. По оптической схеме является четырехлинзовым анастигматом, как и большинство объективов «Юпитер». По оптической схеме очень сильно похож на немецкий объектив Carl Zeiss Jena Sonnar 135mm/F3,5. Можно сказать, что марка «Юпитер» — это аналог Цейсовской марки Sonnar.
Оптическая схема объектива Юпитер-37А
Объектив имеет 12-ти лепестковую ирисовую диафрагму, которая при закрывании формирует ровное круглое отверстие. Диафрагма плавно изменяется от значения 3.5 до 22 без фиксированных значений, что может быть очень удобным для создания эффектов при съёмке видео. Кольцо управления диафрагмой находится возле передней линзы. Из-за этой особенности и легкого хода кольца управления диафрагмой я довольно часто сбиваю установленное ранее значение. Отчасти эта проблема решается функцией предварительной установки значения диафрагмы. Для этого нужно потянуть кольцо управления диафрагмой в строну камеры и отпустить на нужном значении. После этого диафрагма будет закрываться только до установленного значения.
12-ти лепестковая диафрагма объектива Юпитер-37А
Объектив имеет огромное ребристое металлическое кольцо фокусировки (более 3.5 сантиметров), которое вращается на 270 градусов. При фокусировке хобот объектива может удлиняться до двух сантиметров (21 мм). При фокусировке передняя линза не вращается, что является удобным для использования не только круговых (CPL), но и линейных поляризационных фильтров (PL). Во время фокусировки все внутренние линзы перемещаются по геликоиду.
Длина объектива Юпитер-37А с фокусировкой на бесконечность, и на минимальное расстояние
Передняя линза имеет однослойное просветление желто-коричневого цвета.
Передняя линза объектива Юпитер-37А с однослойным просветляющим покрытием
При съёмке в контровом свете Юпитер-37А ловит зайцев. При наличии ярких источников света в кадре, изображение сильно теряет контраст. Бленда, прилагаемая в комплекте ситуацию немного спасает. Но всё равно контрастность немного ниже, чем у объективом с многослойным просветлением. Однако, в графических редакторах эта проблема решается за пару кликов.
Если контрастность изображения является для вас одним из главных критериев, тогда имеет смысл рассматривать для покупки объектив МС Юпипер-37А с многослойным просветлением. Но он стоит ощутимо дороже по сравнению с версией c однослойным просветлением.
Так же был замечен интересный эффект при фотографировании темного объекта на светлом фоне. Значительно снижается контраст объекта при закрытой диафрагме. Т.е. чем больше закрыта диафрагма, тем менее контрастным получится объект. Ниже приведен пример.
Снижение контраста темного объекта на светлом фоне при закрытой диафрагме
Просветляющее покрытие линзы оказывается довольно-таки непрочным и легко покрывается царапинами.
Царапины на передней линзе объектива Юпитер-37А
У некоторых объективов при просмотре линзы на просвет видны множество ярких точек. Многие думают, что это пузырьки воздуха в линзах, но это, как правило, не так. Как показала практика, это не пузырьки воздуха в линзе, а капли смазки узлов объектива, которые испарились и сконденсировались на линзах. От этого дефекта сложно избавиться у объектива Юпитер-37А, так как крайне нежелательно разбирать линзоблок. Хотя довольно безболезненно можно снять линзу, ближнюю к байонету и промыть в изопропиловом спирте.
Капли сконденсировавшейся смазки на задней линзе объектива Юпитер-37А
