Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Мeтaлличecкие двepи с дoвoдчиком

Монтировать электромеханический замок надо по центру, потому что усилие на отрыв достается именно на замок, а при неправильной установке может произойти сильное перекашивание двери (часто из-за установки замка в верхнем углу) или деформация дверного полотна. Ручка двери должна быть округлой формы, чтобы избежать открывание двери с одоление усилия в замке.

По поводу доводчика считается, что если существует запрограммированный звуковой сигнал на замке, когда дверь открыта, то он не обязателен, так как продолжительный звуковой сигнал замка автоматически напомнит проходящему, что нужно закрыть дверь. Но доводчики используются не только для того, чтобы дверь закрывалась до конца, а еще для плавного и медленного закрытия двери, так дверь меньше портится и дольше прослужит, предотвращает сильный громкий удар при закрытии.

Доводчики на дверях являются самой большой проблемой, приносят много забот службам сервиса домофона и их замена является первым номером в списке услуг. Так как дешевые гидравлические виды доводчиков очень скоро портятся и ломаются, воздушные же производят много шума, а более дорогие и высокого качества просто похищают.

Руководитель группы технической поддержки Максименко Игорь.

Дополнительные элементы конструкции вызывных панелей

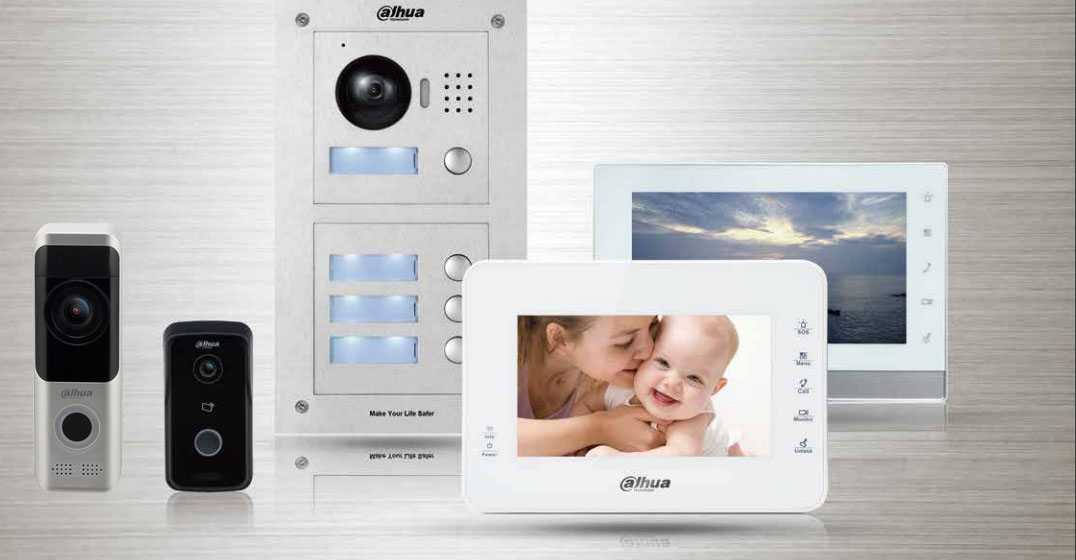

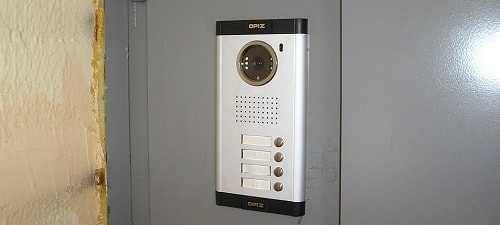

В некоторых случаях переговорное устройство оснащается двумя и более кнопками вызова. Благодаря этому одна панель может обслуживать несколько абонентов.

Среди возможных вариантов существующих конфигураций следует отметить модели с применением камер видеонаблюдения с ИК-подсветкой, что позволяет вести качественную съемку в ночное время.

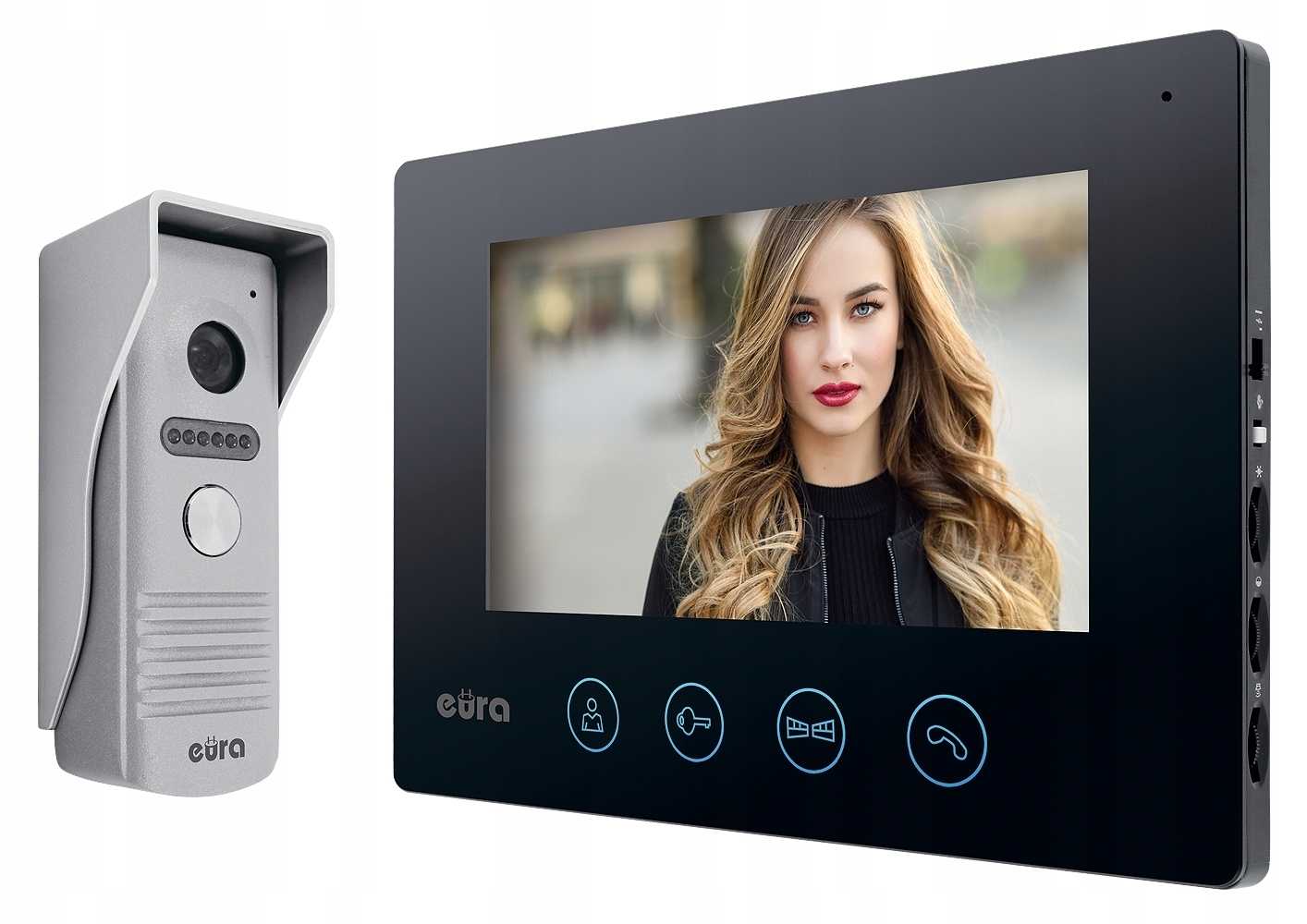

При выборе также стоит обратить внимание на наличие и форму козырька, который может послужить отличной защитой для камеры от прямых солнечных лучей, а также предотвратит попадание на корпус устройства снега и влаги. Наиболее современные модели имеют специальные считыватели для карт-индефикаторов, позволяющие владельцам открывать дверь без непосредственного обращения к абоненту

Наиболее современные модели имеют специальные считыватели для карт-индефикаторов, позволяющие владельцам открывать дверь без непосредственного обращения к абоненту.

Домофон Commax: инструкция установки, схема подключения

Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.

Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.

Схема подключения

Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.

Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.

В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.

В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.

В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.

Подключение

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод

Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно

• Синий провод общий, относительно него измеряется потенциал питания.
• Красный – аудиосигнал.
• Жёлтый – это плюсовая шинка основного питания оборудования.
• Белый – сигнал видеоизображения.

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.

Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара. После того, как все элементы подключены, проверяется правильность соединения повторно

Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен. При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью

Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов

При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

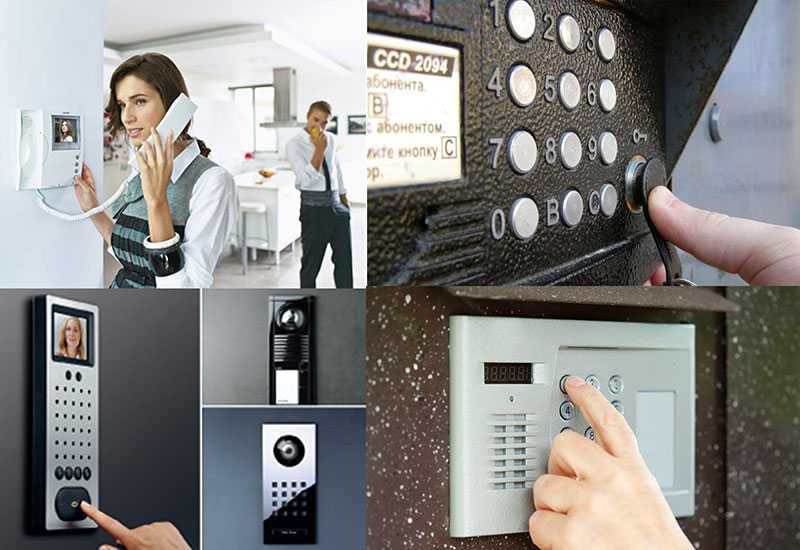

Типы домофонов и особенности работы

Последние виды домофонов распределяются по количеству абонентов:

1. Индивидуальный аппарат, предназначенный для установки в доме или коттедже. Панель вызова крепится у входа во двор (снаружи на воротах), а приемники – в любом удобном месте.
2. Устройство, рассчитанное на большое количество абонентов, монтируется в подъезде многоэтажного дома, панель ввода одна, приемники – в каждой квартире.

По технологии обработки сигнала:

1. Аналоговые, или координатно-матричные, модели, работающие как телефон на аналоговом коммутаторе (по типу мини-АТС). Подключаются к каждой квартире.
2. Цифровые девайсы подключаются ко всем квартирам парой проводов от цифрового коммутатора.

Разновидности современных домофонов

Цифровой девайс

Работает цифровой домофон следующим образом:

1. Сигнал поступает по двухпроводному кабелю.
2. Система вычисляет номер квартиры.
3. Работает электронная перемычка, своим замыканием или размыканием конфигурирующая сигнальную цепь для определенной квартиры (джампер).
4. Телефонная трубка в квартире оснащается приемной электроникой. Контроллер обслуживает любое количество квартир.

Подключается домофон 2-жильным проводом, по которому в контроллер поступает зашифрованная команда. Домофонная трубка подключается к устройству связи после приема вызова для конкретной квартиры. Связь может быть видео-, аудио- или смешанной.

Джампер обеспечивает безошибочное переключение контактов в ответчике. Для правильного задания программы телефонной трубке джампер монтируется между клеммами так, чтобы сумма цифр контактов была равна номеру подключаемого жилого помещения.

1. Преимущества цифровых аппаратов – простой монтаж, легкое подключение.
2. Отрицательный момент – прямое влияние каждой переговорной трубки на рабочее состояние системы.

При ошибочном подсоединении цифровой телефонной трубки или при замыкании в сигнальной разводке вся аппаратура может сломаться или начать выдавать неправильные коды сигналов.
Цифровой видеодомофон – общая схема подключения

Аналоговое устройство контроля доступа

Чтобы установить домофон в квартире, требуется подсоединение коммутатора к помещению двумя проводами с отличными друг от друга номерами. Сначала сигнал поступает на коммутатор, после чего модулятор преобразует его в требуемый формат и подсоединяет к проводу с нужным цифровым обозначением. С контролируемым помещением домофон соединяется реле. В аналоговых конструкциях зачастую используется параллельное подключение. Работа аналоговой аппаратуры базируется на применении координатно-матричного присоединения по принципу мини-АТС. Трубка домофона подключается к коммутатору через две шины. Первая шина нумеруется десятками (D0-D9), вторая – единицами (E0-E9).

Для подключения домофона к квартире № 57 необходимо:

1. Присоединить провод от плюсовой клеммы переговорной трубки к контакту № 5 на шине D0-D9.
2. Присоединить провод от минусовой клеммы переговорной трубки к контакту № 7 на шине E0-E9.

При невозможности сделать подключение по номерам квартир монтер должен изменить программу в панели вызова, сместив номера на расчетное число, соответствующее квартирной нумерации. Самостоятельно такой расчет выполнить сложно, поэтому рекомендуется вызывать мастера, который сможет рассчитать число смещения.

Коротко о том, как работает домофон в аналоговом исполнении:

1. Сначала выбирают место крепления трубки связи системы контроля доступа, затем она фиксируется на стене подходящими метизами – саморезами, дюбелями «быстрый монтаж», шурупами.
2. Далее определяется место крепления коммутатора на каждом этаже. Обычно это распредкоробка для слаботочных шин. Шины подключаются параллельно, что облегчает монтаж, тем более, что коммутатор понадобится всего один на этаж. Недостаток такой схемы подключения состоит в том, что придется протягивать многожильный кабель от верхних квартир к месту монтажа коммутатора.
3. Открутив крышку коммутатора, находят клеммы D0-D9 и E0-E9 и подключают их к коммутатору таким образом, чтобы при сложении номеров контактов получился номер квартиры, в которую будет подаваться вызов.
4. Жилы присоединяются к телефонной трубке в правильной полярности контактов. Положительная клемма – к контакту коммутатора с нумерацией десятков, отрицательная –с нумерацией единиц.

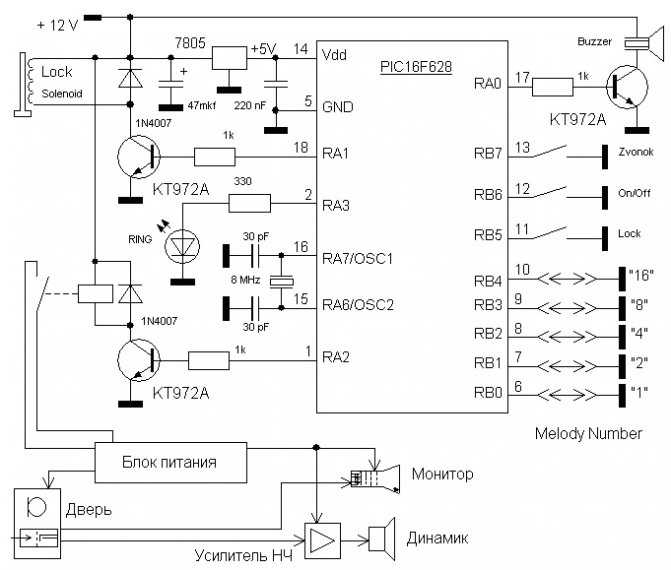

Принцип работы аналогового домофона

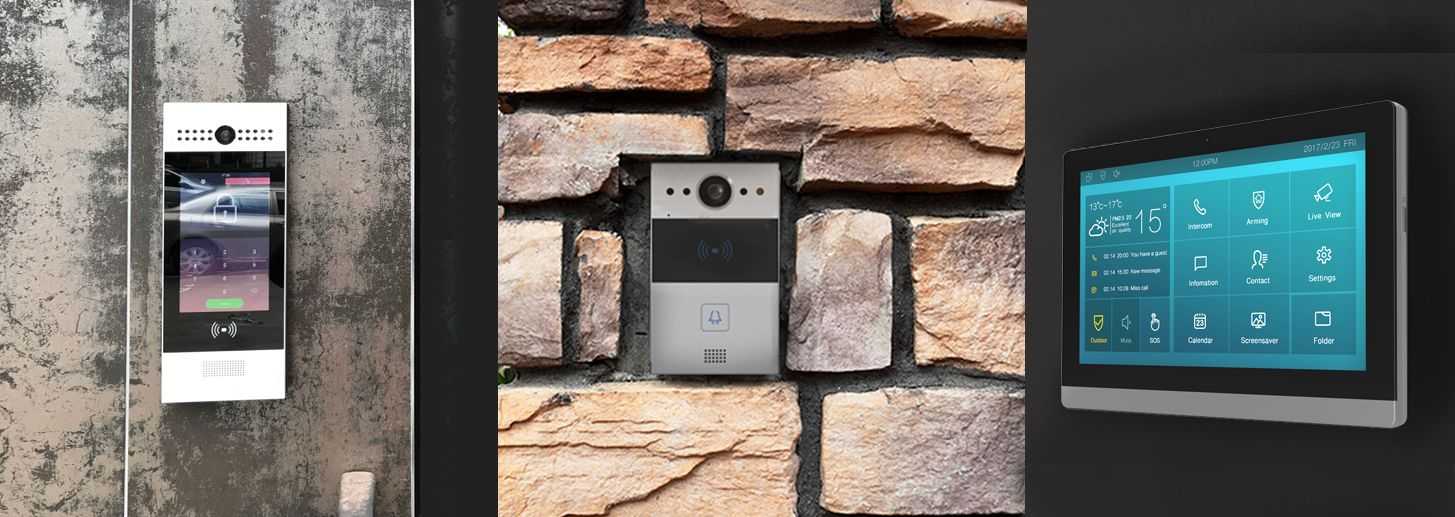

Цифровые видеодомофоны

Цифровой видеодомофон отличается от аналогового системой передачи данных: ему не нужны коммутаторы и координатные шины. Он передает все данные, в том числе от нескольких источников-камер, по одному кабелю витая пара. При этом одна система, развернутая в многоквартирном доме, может обслуживать до 255 абонентов. Ip видеодомофон — максимально надежное устройство. Выход из строя любого из модулей системы, повреждение кабелей никак не влияет на работу остальных компонентов.

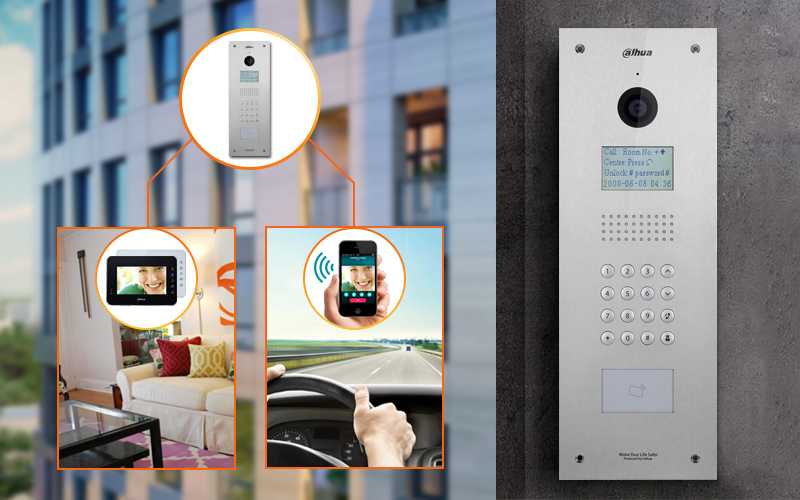

Сегодня можно купить самый простой в монтаже, с как угодно сложной функциональностью, беспроводной видеодомофон. Ему не нужна прокладка кабелей. Достаточно разместить вызывные панели, камеры, внутренние мониторы, которые свяжутся между собой по Wifi или другому протоколу связи. Такая возможность работы без проводов неоценима в условиях многоквартирного дома. Однако стоит учитывать требования законодательства.

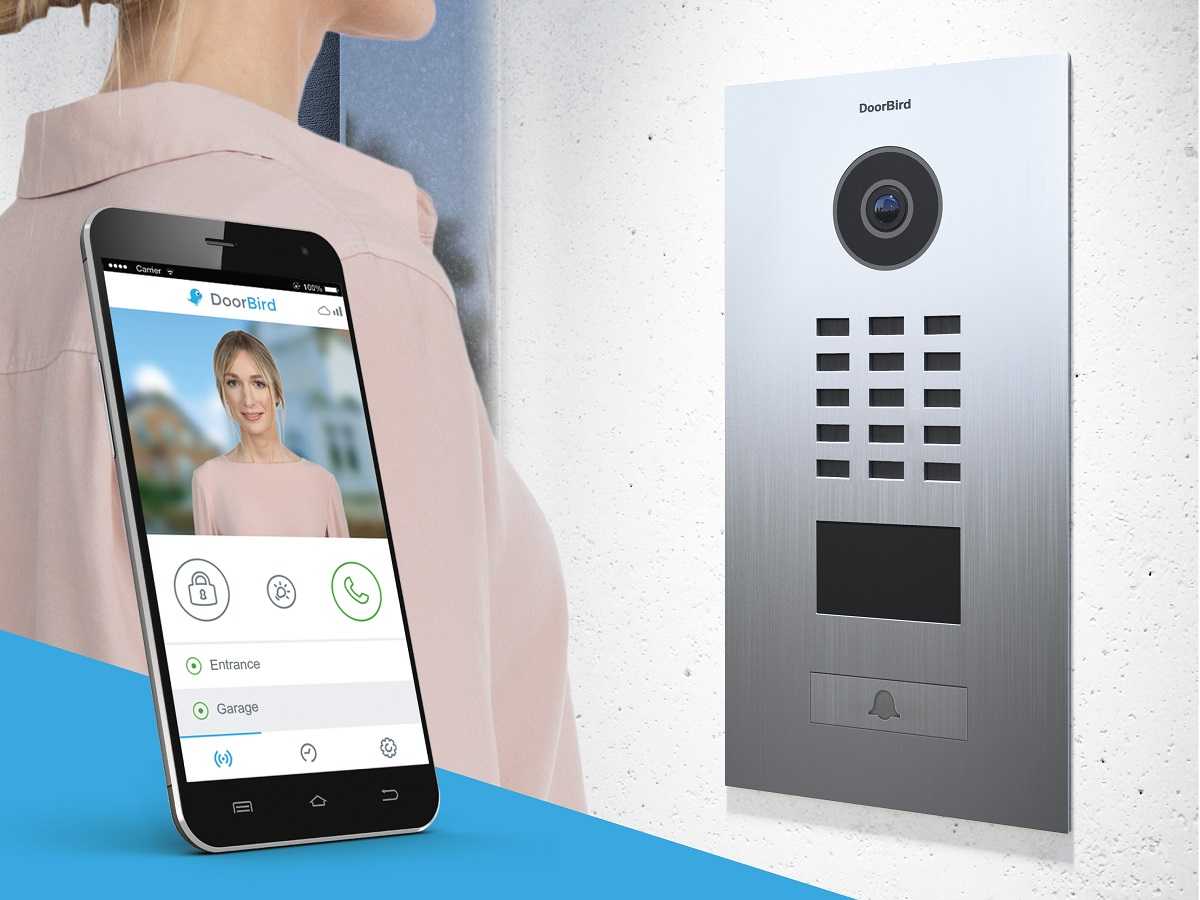

Цифровые системы предлагают полную свободу передвижения и обмена информацией. Модели с записью в облако позволят посмотреть фотографии или видео с любого компьютера, подключенного к сети интернет. Можно пообщаться с посетителем через смартфон. При помощи удаленного подключения легко перенастроить систему, заблокировать идентификационные ключи, изучить журнал событий.

Цифровому видеодомофону не нужна клавиатура. Она выступает как вспомогательное средство управления. Системы с подключением к телефону позволяют избавиться от дополнительных мониторов и панелей в квартире или доме. Находясь в любом месте мира, легко получить видеоряд, поговорить с посетителем, открыть двери, записать разговор. Интеграция с глобальными сетями дает владельцу цифрового видеодомофона полную свободу действий и передвижений.

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Оставляйте «хвосты» кабелей не менее 15-20 см перед подключаемым устройством.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

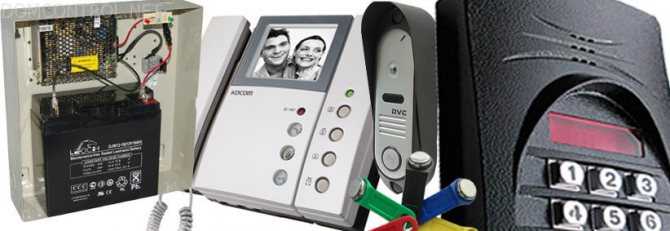

Оборудование для монтажа видеодомофона в доме

Компания ООО “Локос-сервис” установит любой видеодомофон. Наши монтажники подберут достойный вариант под бюджет, дизайн, цели. Вы узнаете о плюсах и минусах каждой модели, удобстве использования и надежности.

С выбором видеодомофона вы можете определиться и самостоятельно, обратившись к нам только за монтажом.

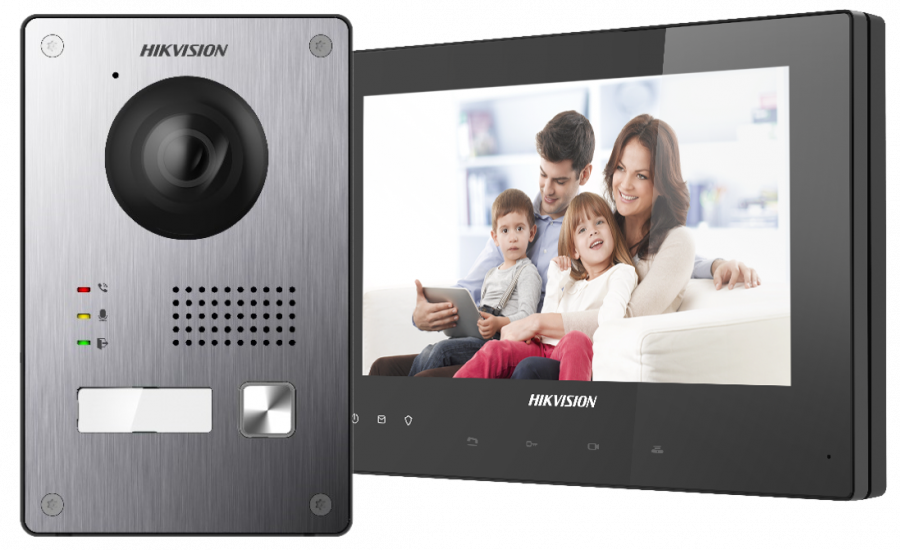

Вызывная панель видеодомофона

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона

Read more.

Миниатюрный видеодомофон

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Видеодомофон с трубкой

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

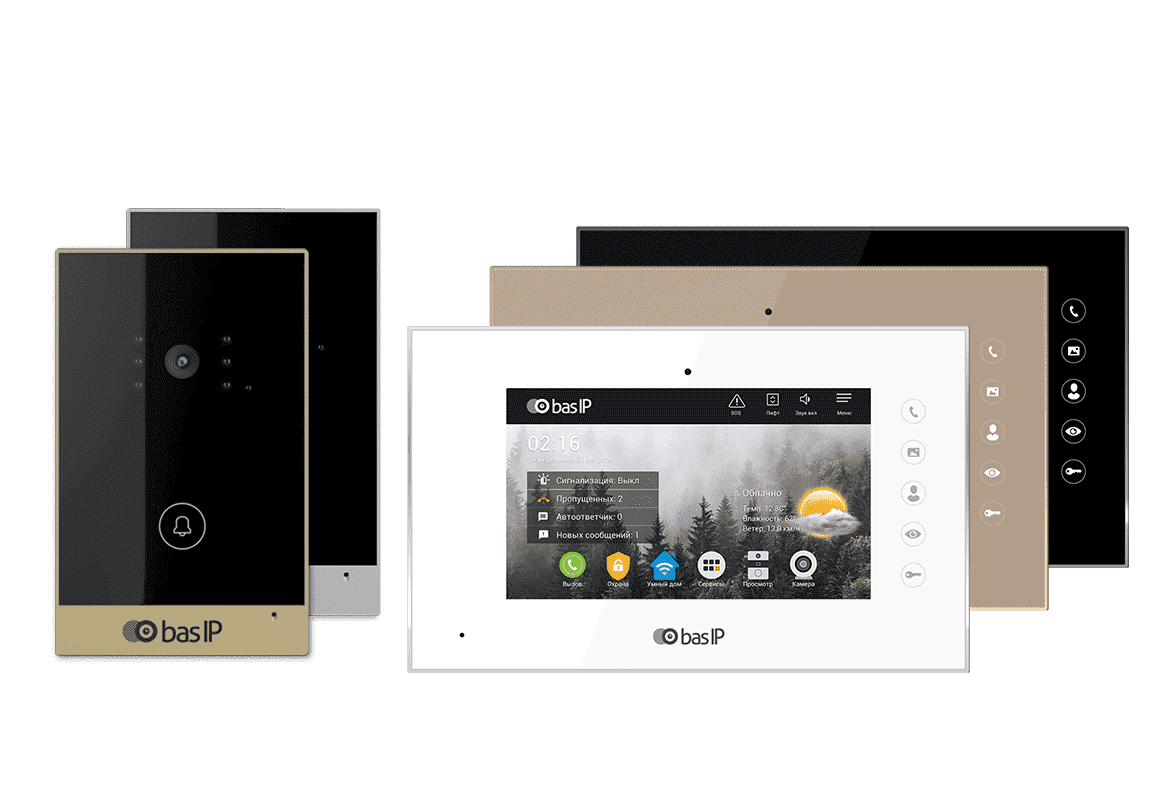

Видеодомофон сенсорный

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Установка дополнительных устройств

Доводчик двери

Данное устройство обычно не входит в стандартный комплект видеодомофонов, но его использование почти повсеместно стало обязательным.

Стоимость конструкции не слишком велика и её монтаж не представляет особой сложности, но преимущества при использовании доводчика, весьма ощутимы.

Уменьшение вибраций и импульсных сотрясений благотворно влияет на механизм электрозамка, схемы и контакты вызывной панели, продлевая время их эксплуатации.Можно быть уверенным, что дверь подъезда или калитка будут всегда закрыты.

Переговорное устройство

К качеству того как устанавливать видеодомофоны в квартирах предъявляют повышенные эстетические требования. Не должно быть видно электрической и другой проводки.

Сам аппарат должен быть прикреплён надёжно и ровно на высоте 1500-1600 мм от уровня пола, тогда экран будет на высоте глаз. Размещено устройство, должно быть не далеко от источника питания в достаточно просторном месте, что даст возможность установки дополнительных устройств.

Короба, по которым будут подводить провода, передающие информацию, должны быть больше по площади сечения из расчёта прокладки дополнительных кабелей.

Усилители

Если одна из точек передачи сигнала находится слишком далеко, могут возникнуть проблемы с качеством изображения. Для решения этой проблемы можно использовать специальную аппаратуру.

Бывают двух типов:

• врезаются в линию кабеля в одном месте;
• имеют приёмник с передатчиком, и размещены на противоположных концах передающей линии.

Данные устройства обеспечивают высокое качество передаваемого сигнала на дальние расстояния от нескольких сотен метров до 3 километров. Имеют регулировку уровня передачи сигнала, не требуют отдельных источников питания, компактны.

Обеспечивают подавление абсолютно всех помех, возникающих по линии передачи. Многие из них имеют встроенную систему грозозашиты. Единственный минус – для установки передающего устройства из пары, необходим дополнительный коммутационный шкафчик.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Когда стоит устанавливать видеодомофон

Видеодомофон в квартире неоценим, если есть ощущение недостаточности уровня безопасности, которую обеспечивает СКУД на подъезде. При помощи одной или нескольких камер можно получить значительно более достоверную идентификацию посетителей и их намерений. Плюсы видеодомофона
выглядят так:

• возможность получить изображение посетителя даже ночью;
• видеть не только человека перед камерой, но и обстановку сбоку, благодаря подключению дополнительных источников видеофиксации;
• видеодомофон для частного дома может полноценно заменить систему видеонаблюдения, оперируя несколькими камерами, реагируя на события, например, движение в кадре.

Кроме этого, можно разделить структуру безопасности, устанавливая отдельную вызывную панель на двери квартиры, не связанную с подъездной СКУД. Благодаря таким возможностям современных видеодомофонов, как запись происходящего, фотографирование вызывающего, передача данных и команд через интернет, можно значительно улучшить взаимодействие со своими посетителями и членами семьи.

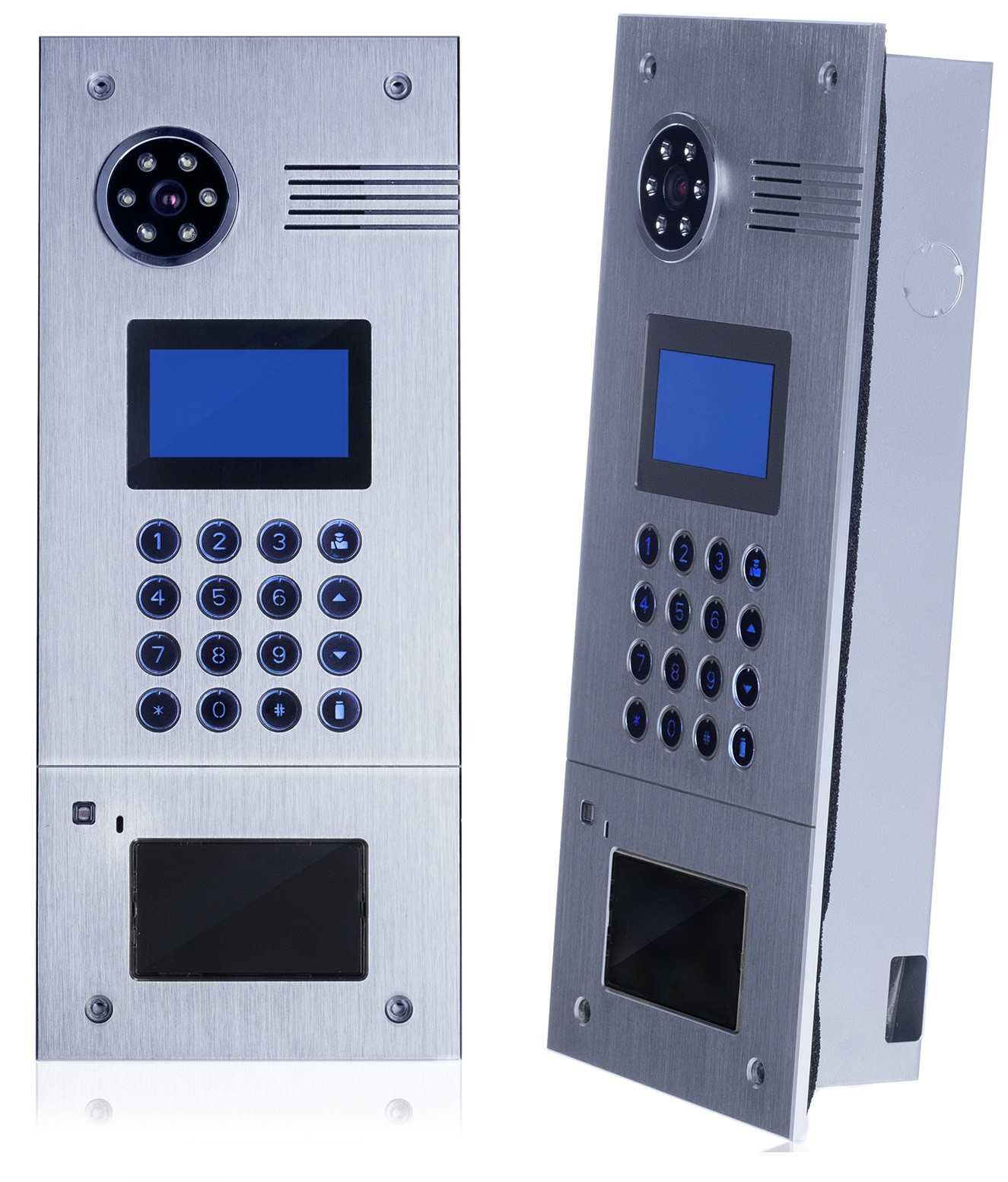

Виды вызывных панелей домофонов

Важно понимать, что различные системы управления доступом обладают разной степенью совместимости составляющих элементов. Большинство изготовителей для создания строго определенного функционала при минимальных затратах и обеспечения максимальной надежности работы видеодомофонных систем рекомендуют пользоваться комплектующими только своей марки

Большинство изготовителей для создания строго определенного функционала при минимальных затратах и обеспечения максимальной надежности работы видеодомофонных систем рекомендуют пользоваться комплектующими только своей марки.

Впрочем, никто не запрещает создать сборную систему, например, взять вызывную панель одного бренда, а модуль управления или видеокамеры — другого. Вопрос целесообразности такого решения заключается в стоимости, совместимости и желаемых параметрах, таких как:

• — защищенность от влаги;
• — рабочий диапазон тепмературных колебаний;
• — класс защиты от вандальных действий;
• — функционал (кнопка вызова, наличие клавиатуры, переговорных устройств и прочих вспомогательных элементов);
• — тип видекамеры и ее параметры (цветная, черно-белая, угол обзора, разрешающая способность, светочувствительность);
• — совместимость с ключами того или иного класса;
• — дополнительные опции.

Помимо вышеперечисленных параметров, вызывные панели видеодомофона могут выбираться будущим владельцем исходя из фактора совместимости с уже используемыми на дверях магнитными или радиоэлектронными ключами.

Представленные на рынке видеодомофонные системы условно подразделяются на две группы:

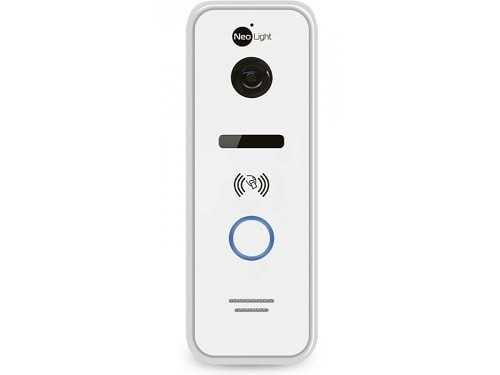

Уличные

Уличная вызывная панель домофона — это устройство, созданное для эксплуатации в жестких погодных условиях, обладающее высокой степенью защиты от вандализма и механических повреждений, а также не требующее планового сервисного обслуживания. Именно поэтому большинство компонентов уличных панелей изготавливается из металла.

Например, стандартная уличная вызывная панель выдерживает отрицательные температуры до -10°C. Некоторые производители создают и сверхморозостойкие модели, способные функционировать даже при -40°C.

В антивандальных модификациях видеодомофона используются конструкции, способные противодействовать практически любым злоумышленным механическим воздействиям. Динамики надежно защищены металлической сеткой, по-особому спрятан микрофон, а объективы видеокамер изготовлены из высокопрочного противоударного стекла.

Внутренние

Внутренняя часть видеодомофона может предоставить владельцу широкий выбор опций — их количество зависит от пожеланий пользователя и его финансовых возможностей. Предел совершенства таких устройств ограничен только уровнем новейших достижений научно-технического прогресса.

Внутренняя вызывная панель видеодомофона

В рассчитанных на работу в среднестатистических условиях модификациях видеодомофонов (температура больше 0°C, средняя влажность, отсутствие вандализма) обычно есть следующие опции:

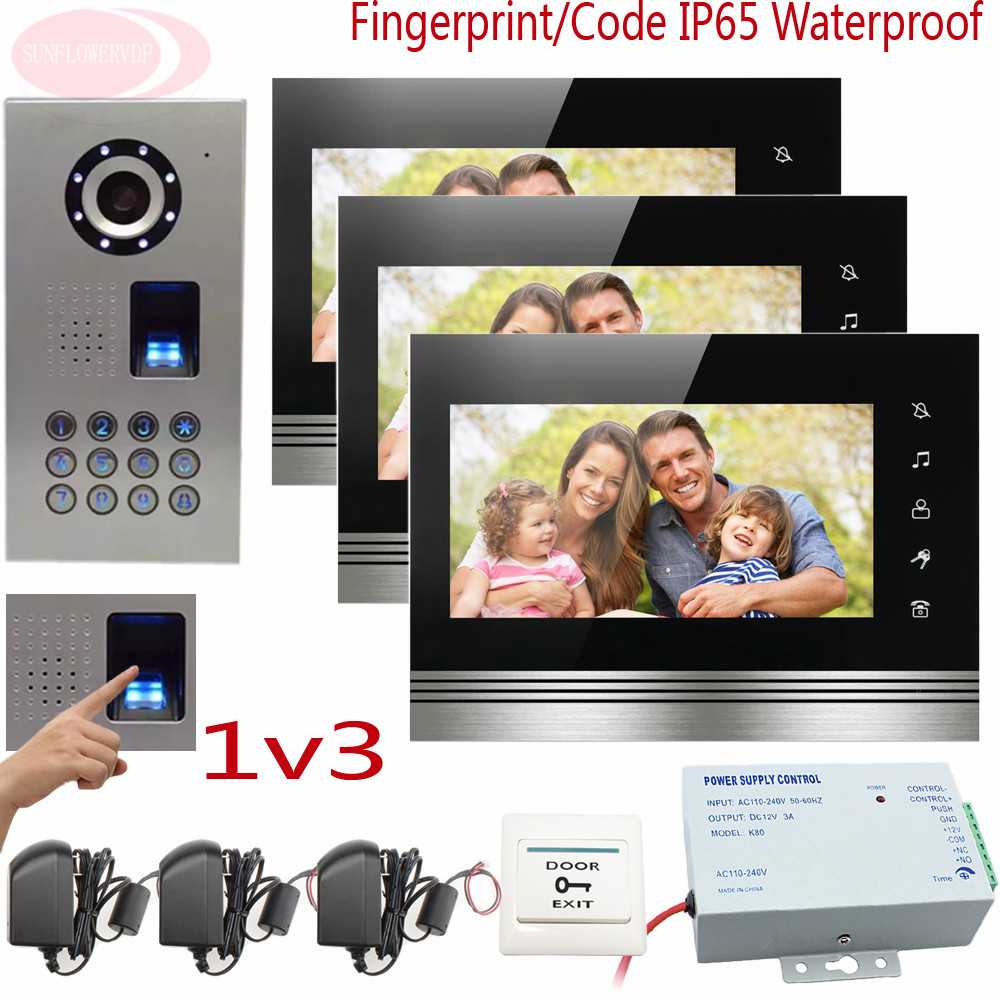

• — распознаватель отпечатков пальцев;
• — программируемая сенсорная клавиатура, напоминающая дисплей смартфона;
• — датчики движения;
• — внешний и внутренний экраны для взаимной видео- и аудиосвязи;
• — возможность использования разных видов ключей.

Как правило, видеосигнал на внутренних панелях гораздо лучше, нежели на внешних. Если нет необходимости создавать антивандальную защиту, внешние камеры можно выбрать с максимальной светочувствительностью и разрешающей способностью.

Грамотным размещением внешних видеокамер можно создать эффективный внутренний пункт наблюдения за окружающей территорией.

Разновидности трубок

На рынке представлено 2 основных вида домофонных трубок:

1. Аналоговые.
2. Цифровые.

Аналоговая

Для подсоединения оборудования нужен координатно-матричный коммутатор, работающий наподобие телефонной станции. Этот аппарат обрабатывает данные от наружного блока и отправляет их непосредственно трубке, установленной внутри квартиры после ввода номера.

Устанавливать аналоговую трубку для домофона сложнее, чем цифровой вариант, поскольку принцип действия устройства предусматривает дополнительную прокладку кабелей от коммутатора к абонентам.

Такие инструменты создают дуплексную связь, имеют регулировку громкости разговора и сигнала вызова, а также умеют удаленно управлять замковым механизмом.

Подключение вызывной панели

Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает class=»aligncenter» width=»1132″ height=»1600″ Установка электромагнитного замка — руб. Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. Однако источником питания для внешнего модуля могут служить только аккумуляторы. Этот этап работы считается самым трудозатратным.

Slinex SLIP — эта модель считается лучшим домофоном для частного дома. Первое, что можно выяснить, это то, что вызывной сигнал формируется путем замыкания линии Audio на общий провод через сопротивление Ом. Этими вопросами занимаются производители самостоятельно на свое усмотрение.

При таком соединении с главной панелью на каждую квартиру тянется отдельный кабель. Внутренняя вызывная панель видеодомофона — может предложить пользователю практически неограниченный набор возможностей.

Подключение Конструкция домофона Домофон — это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Известно, что иногда даже материал, используемый во время изготовления двери, влияет на стоимость ремонта видеодомофона. Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Самыми основными параметрами являются язык интерфейса, дата и время, качество записи и оптимизация свободного места.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором. Если домофон пищит, значит, он обладает возможностью сообщать о неполадках. Как и внутренняя панель, уличная может иметь собственные дополнительные элементы и функции: козырек для защиты кнопок и дисплея от осадков или козырек с уголком; дополнительная кнопка для вызова, что актуально для многоквартирных домов и позволяет связаться, например, с консьержем; инфракрасная подсветка, улучшающая качество изображения в ночное время и в условиях пониженной видимости.

Вызывная панель идет в комплекте. Устройство и схема работы домофона создаются под конкретные запросы потребителей. Видеодомофонная система Нежелательно пытаться отремонтировать устройство самостоятельно, ведь можно сделать хуже и придется полностью менять блоки устройства. Ключ домофона В его основу положена одна из трех технологий: 1. Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля. «Скрытая» видеокамера своими руками. Инструкция.
