Самодельный минитрактор: разработка, проектирование и постройка. пошаговая инструкция и подбор оптимальных параметров (100 фото)

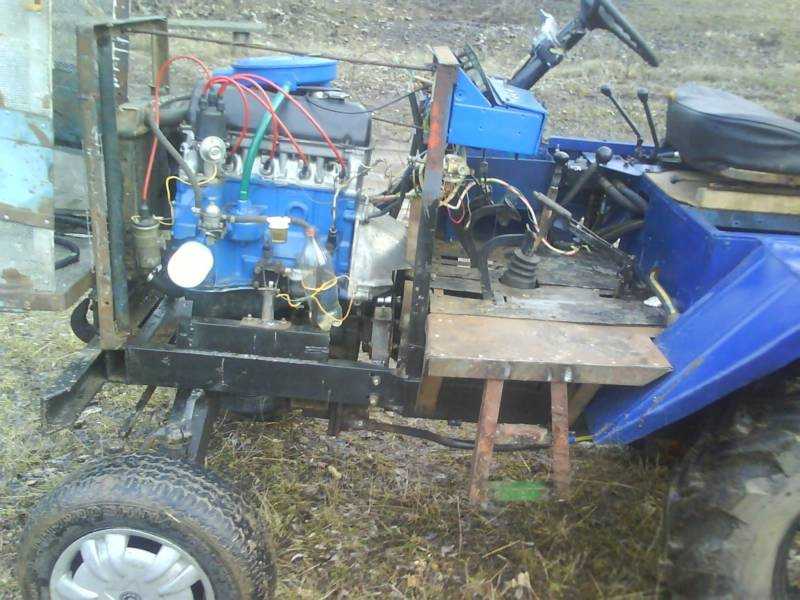

Трактор своими руками из «Нивы»: финальная стадия сборки

Заключительный цикл работ заключается в:

• Присоединении тормозов и сцепления, которые связывают с педалями;
• Монтаже бензобака объемом не более 10 л;
• Прилаживании переднего сиденья от «Нивы» для механизатора, которое подрессоривают для большего комфорта.;
• Навешиванию габаритов и фар, работу которых обеспечат генератор, аккумулятор, стартер;
• Присоединении к раме кузова с обшивкой или без нее. Даже если зимняя эксплуатация не планируется, ведущие узлы лучше всего изолировать обшивкой от пыли и влаги.

На этом процесс сборки самодельного трактора из «Нивы» завершается, а его полный ход изложен в видео.

Тюнинг рулевого управления

Иногда специалистами рекомендуется провести такую работу, как переделка рулевого управления МТЗ-82, иными словами, привести в порядок рулевую колонку сельскохозяйственного автомобиля. Иногда переделки МТЗ-82 рулевой колонки трактора заканчиваются ее регулировкой, чтобы руль находился в удобном положении.

Однако у ряда умельцев этим все не заканчивается, переделка рулевого управления делает работу на тракторе более удобной. Переделка рулевой колонки МТЗ потребует некоторых умений и довольно значительного количества времени, однако результат превзойдет все ожидания. Примерно такое же время занимает печка, а именно процесс ее переоборудования.

Тоже самое касается и доработки турбокомпрессора и модернизации МТЗ-80 в плане обеспечения его специальными насадками на дозатор.

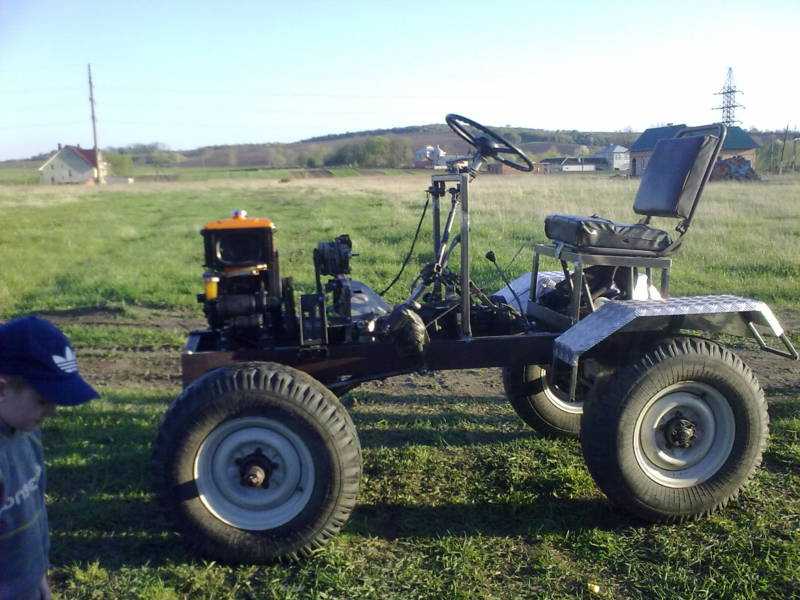

Как сделать минитрактор-переломку 4х4 своими руками

До того как начинать создавать своими руками любой тип техники, требуется разобраться в самой конструкции устройства. Следует подготовить все необходимые материалы и инструменты (к примеру, дрель, болгарка, а также сварочный аппарат). Дополнительно необходимо найти готовую либо составить самостоятельно схему и чертежи, по которым будет собираться минитрактор 4х4 переломка своими руками.

Устройства трактора с ломающейся рамой

Следует изучить конструкцию и чертежи рамы. В ней все узлы, отвечающие за подключение различных деталей, должны быть распределены максимально рационально. Так, основными элементами рамы считаются:

Лонжероны. Подобные элементы должны иметь трехступенчатую конструкцию, где передние ступени будут сделаны из швеллеров, а вот последняя уже из квадратной трубы, имеющей сечение порядка 80х80.
Раздаточная коробка, а также КПП. Их можно использовать со старого автомобиля ГАЗ-53 либо ГАЗ-52. С целью стыкования сцепления к двигателю рекомендуется повторно сделать маховик мотора, а также соорудить новый кожух корзины. Это позволит подогнать размеры.
Колесная база
Этому элементу требуется уделить отдельное внимание

Важно подгадать с размерами колес, которые будут устанавливаться на передний мост
Лучше всего для этого подойдут варианты, имеющие диаметр 14 дюймов. А что касается покрышек, то для лучшего сцепления с землей рекомендуется делать минитрактор на ободрышах.
ГУР

Он позволит повысить маневренность вне зависимости от того, какие размеры переломки. В этих целях потребуется старая гидравлика, а также масляный насос. Последний в работу будет приводить в действие силовая установка, создавая тем самым нужный уровень давления в подобной системе.
Сидение. Его устанавливают зачастую уже после оборудования ходовой части вместе с инструментами управления.
По завершении монтажа ходовой части можно приступать к силовой установке. Ее требуется надежно смонтировать на раму. С этой целью рекомендуется использовать плиту, на которой предусмотрены специальные пазы. Это позволит придать большую жесткость всей ходовой части. А дальше требуется проложить все механические и электронные цепи управления к силовой установке.
Последним этапом является обшивка кузова, которая делается по личным предпочтениям и обстоятельствам для защиты основных узлов и элементов.

При сооружении конструкции из мотоблока переломка будет собираться несколько иначе. Создав переднюю часть конструкции, требуется оборудовать узел переломки для полноприводного минитрактора. Для этого требуется оборудовать передачу крутящего момента на заднюю колесную пару посредством карданного вала.

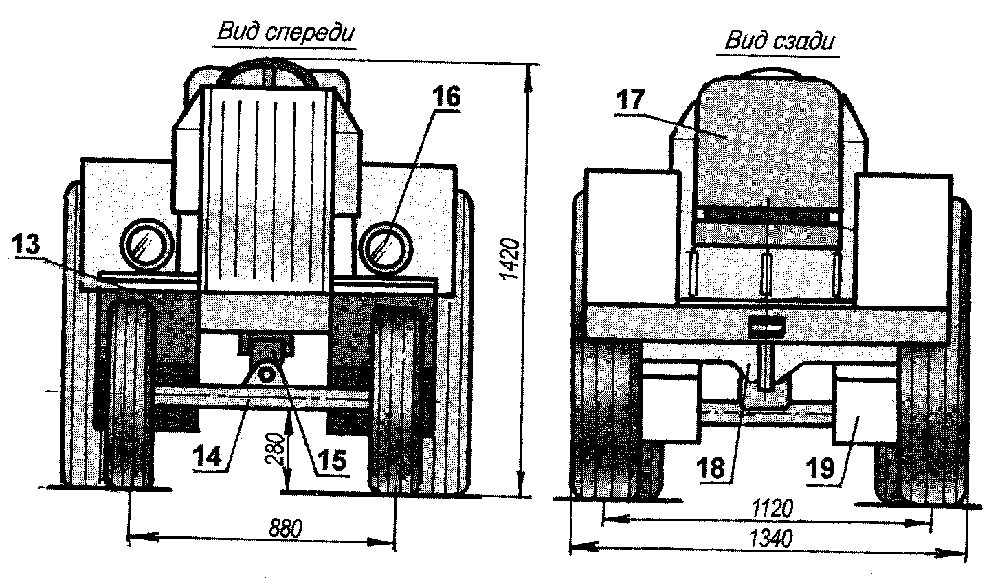

Чертеж минитрактора

Чертежи

Отдельно стоит сказать про чертежи. Они являются важным для всех этапов создания самодельного минитрактора с переломным соединением. От качества рисунка зависит точность размеров изделия, а также качество получившейся конструкции. Это обусловлено спецификой подгонки многих деталей для достижения нужных параметров готового трактора. Последовательность работ можно посмотреть по видео.

Рекомендации специалистов по сборке агрегатов

Если в качестве основы будущего минитрактора применяется мотоблок «Нева», рекомендуется использовать модели, оборудованные сцепкой. Это позволит перевозить различные грузы и прицепы. Наиболее долговечным будет тот агрегат, который создавался на базе высококачественного мотоблока. Благодаря этому повышается эффективность и ресурс будущего минитрактора-переломки. В этой связи стоит применять мотоблок «Кентавр», чей уровень мощности составляет 9 л. с. Поэтому в процессе выбора подобного узла, следует основываться на его параметрах и долговечности.

Создание своими руками полноприводного минитрактора-переломки позволяет за относительно небольшие деньги получить многофункциональный аппарат. Большинство его узлов можно собрать самостоятельно, а можно использовать для этого готовые агрегаты

Важно выполнять все работы в строгом соответствии с чертежами и схемами

Создание системы тормозов

Создание системы тормозов для минитрактора своими руками — это ответственная задача, которая требует определенных навыков и знаний в механике. Прежде чем начать работу, убедитесь, что вы имеете необходимые компоненты и инструменты, и можете выполнять данную работу безопасно:

1. Определите тип тормозной системы, который хотите установить: механический или гидравлический. Механическая система более проста, но гидравлическая система обычно обеспечивает более высокий уровень надежности и эффективности.
2. Приобретите необходимые компоненты. В зависимости от типа тормозной системы, вам могут понадобиться тормозные диски, колодки, трубки, шланги, гидравлические насосы, клапаны, цилиндры и другие детали.
3. Установите тормозные диски и колодки на колеса минитрактора. Тормозные диски должны быть установлены на оси колеса, а колодки — на механизм тормозной системы.
4. Установите трубки или шланги для гидравлической системы. Если вы используете гидравлическую тормозную систему, вам необходимо установить трубки или шланги для передачи гидравлической жидкости.
5. Установите гидравлические насосы, клапаны и цилиндры. Если вы используете гидравлическую систему тормозов, необходимо установить гидравлический насос, клапаны и цилиндры, чтобы обеспечить передачу гидравлической жидкости.
6. Проверьте работу системы тормозов. Убедитесь, что тормоза функционируют правильно и без заедания.

Области применения самодельного минитрактора в домашнем хозяйстве

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского, китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой.

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Более подробно о минитракторе своими руками смотрите на видео:

Чертежи — первый этап сборки

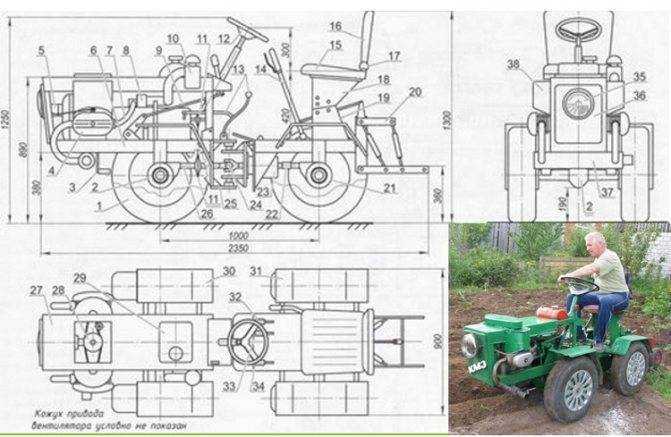

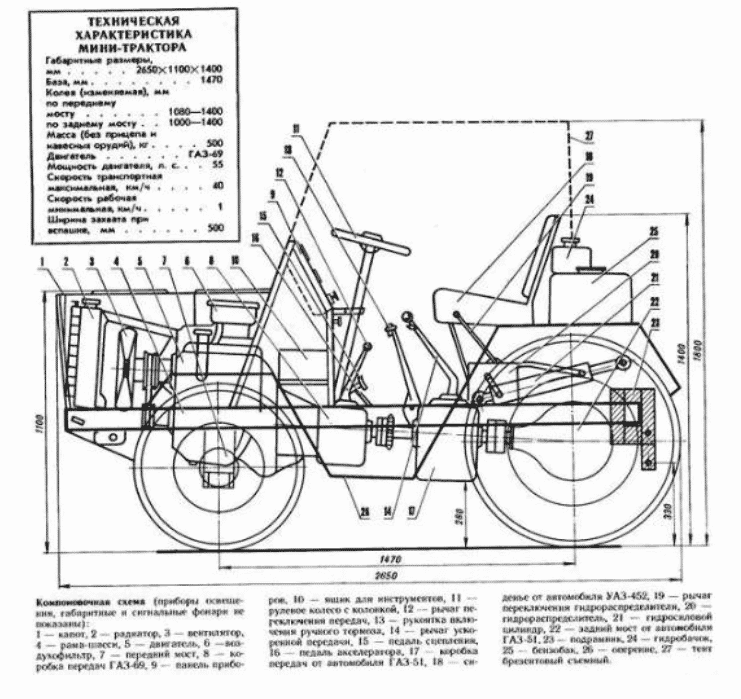

Чертеж минитрактора Кинематическая схема минитрактора

Прежде чем браться за инструменты, нужно тщательно обдумать всю конструкцию самого трактора и схему сцепления двух его частей. Правильные чертежи — это основа основ. Лучше всего найти достоверные чертежи из посторонних источников, так как предусмотреть все конструктивные особенности очень тяжело, ведь трактор — это очень сложный комплекс взаимосвязанных механизмов. Необходимо продумать расположение всех элементов системы так, чтобы они могли качественно взаимодействовать между собой. Первым делом, на чертеж наносятся основные узлы трактора и место водителя. Если вы не особенно сведущи в вопросе составления чертежей, можно попросить опытного слесаря помочь вам с этой проблемой, а затем самостоятельно разобрать план и изготовить трактор.

Используемые двигатели

Для самодельной технике используют несколько видов силовых агрегатов.

Зид 4 5

Бензиновый, 1-цилиндровый, 4-тактный двигатель мощностью 4,5 л.с., с воздушным охлаждением. Силовой агрегат устанавливается на самоходную сельскохозяйственную технику и различное сельхозоборудование. Запуск производится с помощью шнура, намотанного на шкив.

Выпускаются силовые установки нескольких видов, каждый вид предназначен для разной техники.

При покупке агрегата производитель дает гарантийный срок на двигатели — 2000 мото-часов в течение года при условии правильного хранения и эксплуатации.

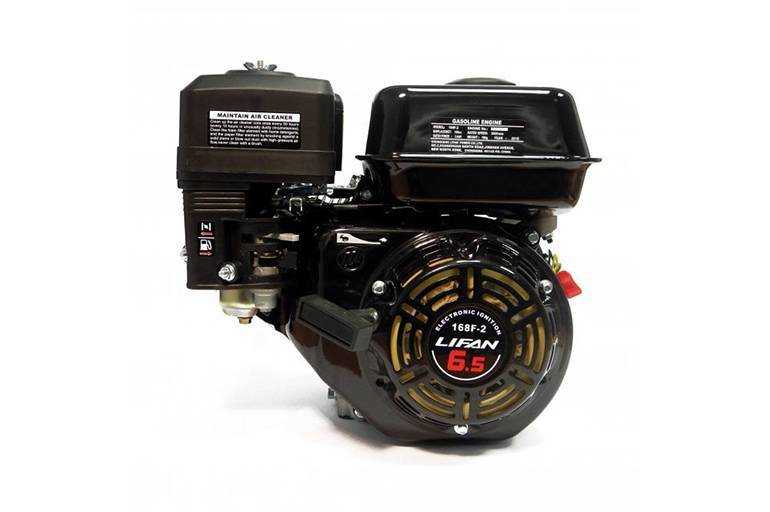

Лифан 6 5

Самый распространенный мотор для мини-тракторов — 1-цилиндровый, 4-тактный бензиновый двигатель Лифан мощностью 6,5 л.с. Применяется для мотоблоков, снегоуборщиков, мотопомп, генераторов и другой сельскохозяйственной техники.

Мотор имеет конический выход вала и встроенный понижающий редуктор. Некоторые модели оснащены электростартером и масляным датчиком, который при недостатке масла прекращает работу двигателя.

Лифан 6 5 — китайского производства, но отличается качественной сборкой. При покупке производитель дает гарантию 2 года.

Другие варианты

Еще один вариант двигателя для самодельного мини-трактора — бензиновый, 2-цилиндровый силовой агрегат УД-25, объемом 0,42 л, мощностью 12 л.с. Мотор снят с производства, но в Сети можно найти много вариантов данной модели.

При изготовлении самодельной техники часто используют двигатели с легковых машин. Самый распространенный — с автомобиля Ока, объемом 0,649 л, мощностью 29 л.с. Агрегат отличается небольшим расходом топлива и высоким КПД.

Трактор с жигулевским двигателем справится с любыми сельскохозяйственными работами.

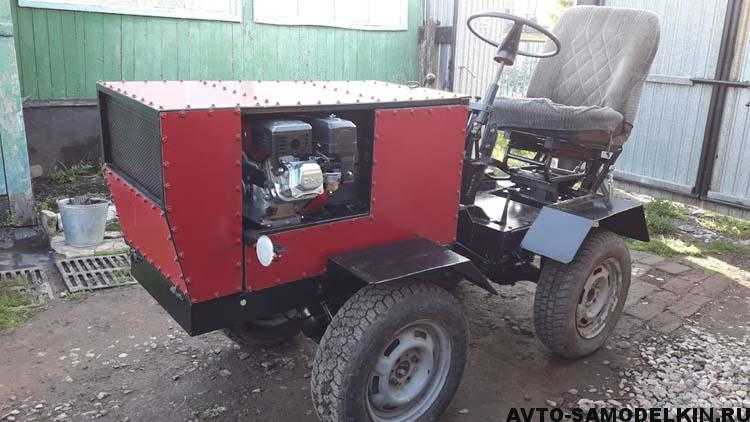

Завершение сборки

• Тормозная система снимается с легковых автомобилей или мотоциклов и устанавливается без изменений.
• Топливный бак подбирается под выполнение конкретных задач. В среднем, будет достаточно бака на 10 литров горючего. При надобности размеры емкости могут быть увеличены.
• Если планируется работа в поле в темное время суток, следует установить на самодельный трактор-переломку систему освещения пути. Для этого монтируются фары, проводка, аккумулятор и генератор.
• Кресло для водителя должно устанавливаться с учетом жесткости подвески, иначе водитель будет ощущать каждую неровность местности.
• Кабина поможет придать эстетичный вид собранной сельскохозяйственной технике, а также защитит ее и водителя от погодных условий. Отделка выполняется, основываясь на собственные вкусы и предпочтения.

Использование самодельного трактора разрешается только после полного его тестирования в различных условиях. В противном случае возможно проявление недостатков в самый ответственный момент.

Привлекательность самодельного трактора переломки из Оки трудно переоценить. Стоимость запасных частей и комплектующих, необходимых для изготовления трактора, довольно низкая. Общие затраты могут окупиться за один урожайный сезон. Такое решение подойдет начинающим фермерам, не имеющим средств на приобретение сельхозтехники фабричного производства.

Самодельный трактор переломка 4+4: изготовление своими руками с двигателем от Оки

3.9/5 — Оценок: 73

Агрегаты трансмиссии

Очень редко умельцы комплектуют двигатели штатными коробками передач. Это происходит от того, что зачастую родная коробка не в состоянии обеспечить требуемое усилие на ведущих колесах, поэтому приходится искать варианты выхода из таких затруднений. Одним из вариантов является соединение относительно маломощного двигателя, например М-72 и коробки от ГАЗ-51 (53).

Для таких комбинаций приходится делать новый кожух сцепления или переходник с отверстиями для шпилек, который обеспечивает соосность коленвала двигателя и первичного вала коробки передач. Переходник может быть изготовлен из стали или сплавов на основе алюминия.

При изготовлении трактора самоделки своими руками, умельцы зачастую снабжают его коробкой отбора мощности, вещью чрезвычайно нужной в случае необходимости работы с гидравлическими навесками. Коробки отбора мощности так же используются от серийной автомобильной или сельскохозяйственной техники, либо могут быть самодельными (принципиально сложного там ничего нет).

Мосты, как и колеса, можно использовать самые разные, от элементарного устройства от мотороллера “Муравей” до серьезных мостов от грузового автомобиля. Переделки моста, как правило, сводятся к укорочению чулков и полуосей (для придания необходимых размеров колее), а так же оформлении новых посадочных мест под подшипники полуосей в чулках.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

READ Какое масло заливать в дизельный мотоблок

Существует два основных вида конструкции:

• С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
• С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Поэтому при изготовлении самодельного адаптера для мотоблока нужно хорошо представлять цели и задачи этого устройства, а также знать, какие материалы и запчасти есть в наличии. При необходимости нужно собрать все недостающие детали.

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Рекомендуется создавать адаптер наиболее ближе к ведущей оси, поскольку вес водителя будет давать дополнительную массу на мотоблок, прижимая его еще плотнее к грунту. В таком случае колеса не будут пробуксовывать.

Изготовление своими руками

Для того чтобы построить минитрактор своими руками из Жигулей, не нужно быть семи пядей во лбу или где-то специально учиться. Достаточно иметь базовые навыки в основных слесарных работах. Но человек не может уметь всё – это понятно. Поэтому при невозможности самостоятельно выполнить определённый этап (например, сварку или окраску) всегда можно обратиться к сторонним специалистам. Не обязательно на СТО. У многих есть родственники или знакомые, которые смогут помочь совершенно бесплатно или за небольшую, вполне разумную, плату.

Обязательно почитайте: Схема подключения генератора МТЗ

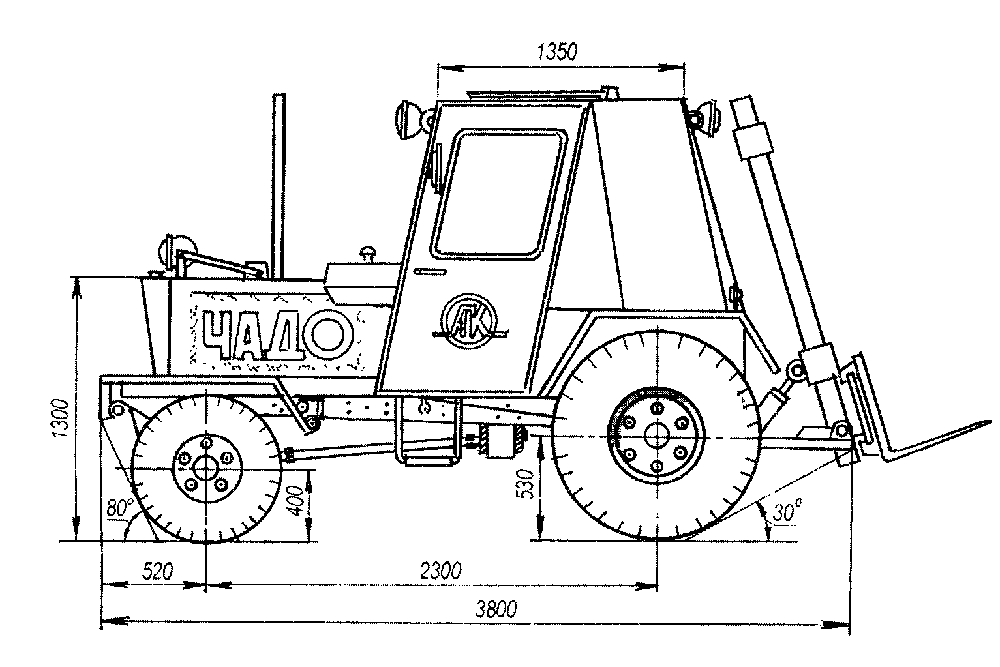

Чертежи

Строительство самодельного трактора практически невозможно без предварительного создания чертежей – ведь иначе можно наделать кучу ошибок, да и вообще, работать «как получится» — не выйдет. Для того чтобы нарисовать чертежи, нужно обладать специальными умениями или попросить кого-то из друзей. Можно взять и готовые чертежи – благо, в Интернете они есть, и, причём, в немалом количестве. А затем, если нужно – уже самостоятельно или с чьей-то помощью адаптировать их уже под конкретные потребности фермера. Вот некоторые моменты, которые обязательно учесть при проектировке чертежей:

• мотор обычно размещают как у тракторов – то есть, перед креслом водителя. Однако, иногда его оставляют и на «жигулёвском» месте, чтобы уменьшить общий объём работ. Двигатель нужно чем-то закрывать. Одни переделывают тракторный капот, другие – изготавливают новый самостоятельно;
• раму часто делают короткой (предварительно обварив) – для уменьшения расхода топлива. При этом, возможно, понадобится смещать передний мост;
• переднюю подвеску следует усилить;
• топливные баки устанавливают за водительским сиденьем – так удаётся облегчить доступ;
• порой ставят колёса большего диаметра, ведь трактор должен обладать хорошей проходимостью. Правда, и энергии на вращение таких колёс нужно будет больше, а у жигулёвского мотора нет приличного запаса мощности. Да и горючего понадобится немало.

Для работы понадобятся адаптированные чертежи

Необходимые материалы и инструменты

Для работы понадобятся:

• двигатель, коробку передач и мосты можно использовать вазовские;
• также от Жигулей подойдут рулевое управление, кресло водителя, некоторые приборы и клавиши;
• колёса – «родные» либо от внедорожников, мотоблоков или мотокультиваторов

Обязательно почитайте: Какой лучше трактор для фермера

Впрочем, эти рекомендации – не аксиома. Например, сиденье устанавливают не только вазовское, но и вообще, какое угодно, соответствующим образом переварив крепление. Так же и с рулём – некоторым больше по душе «тюнинговый», меньшего диаметра.

Что касается инструментов, то нужны будут в первую очередь обычные ключи разного диаметра

Из набора или «россыпью» — неважно, главное, чтобы были удобными в работе и крепкими (а не пластилиновыми», как некоторые изделия)

Порядок сборки:

1. Создание кинетической схемы.
2. Сварка рамы из уголков или швеллеров, очистка элементов от коррозии, покрытие грунтовкой.
3. Установка ходовой части, включая тормоза, которые обязательно следует проверить.
4. Закрепление колёс.
5. Монтаж двигателя, который к тому времени должен быть полностью перебран.
6. Установка сиденья водителя и рулевого управления, а также изготовление площадок, на которых будет крепиться навесное оборудование.

Хотя площадки для «навески» и не являются обязательными – достаточно сделать в передней части отвал для уборки снега. Ещё одна полезная деталь – передний противовес массой около 50 килограмм, дабы машина не перевернулась. Также обязательно понадобятся фары – любые, по выбору владельца. И, конечно, устройство для буксировки прицепа.

Ещё один элемент – аккумулятор. Обычный, жигулёвский, вполне устроит. Для него устанавливают специальную площадку, которую некоторые вдобавок защищают от осадков. При этом желательно продумать возможность лёгкого снятия и установки батареи (на случай, если понадобится занести её домой для подзарядки).

Испытание минитрактора перед использованием

Перед использованием минитрактора необходимо провести специальное испытание, чтобы проверить его работоспособность и безопасность. Испытание минитрактора позволит выявить возможные проблемы и устранить их до начала работы.

Проверка системы охлаждения

Необходимо проверить работу системы охлаждения двигателя, чтобы избежать перегрева двигателя. Проверьте наличие жидкости охлаждения в радиаторе, работу вентилятора и насоса охлаждения.

Проверка трансмиссии

Проверьте работу трансмиссии на холостом ходу, а затем на дороге при различных скоростях. Убедитесь, что трансмиссия переключается без усилий и не производит неприятных звуков.

Проверка тормозной системы

Проверьте работу тормозной системы, чтобы убедиться, что она работает надежно и без задержек. Проверьте состояние тормозных колодок, тормозных дисков и тормозных механизмов.

Проверка электрической системы

Проверьте работу фар, поворотников, стоп-сигналов и других элементов электрической системы. Убедитесь, что все электрические компоненты работают надежно и без проблем.

Проверка колес и шин

Проверьте состояние колес и шин, чтобы убедиться, что они не имеют повреждений, надрывов или других проблем. Проверьте давление в шинах и убедитесь, что оно соответствует рекомендациям производителя.

Создание минитрактора своими руками — это интересное и практичное занятие, которое позволяет создать уникальное транспортное средство, способное удовлетворить потребности любого пользователя

Важно соблюдать правила безопасности и использовать специализированные инструменты, чтобы создать минитрактор, который будет служить верой и правдой на протяжении многих лет

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Установка тормозов

Без тормозов – никуда.

• Сначала надо определиться с местом, где они будут располагаться, а потом решить, где будет стоять педаль.
• Потом надо прикрепить педаль и основной цилиндр торможения, а потом присоединить его к тормозным барабанам с помощью шланга.
• После всего этого тормоза необходимо проверить на герметичность.

Если она нарушена – необходимо повторить процесс. Для исключения глупых ошибок лучше всего посмотреть хороший чертеж, на котором показываются все главные тракторные узлы.

Источники

• https://nashgazon.com/instrument/motobloki/samodelnyy-minitraktor-svoimi-rukami.html
• https://arendavlg.com/traktory/samodel-nyy-minitraktor-dlya-domashnego-hozyaystva-2.html
• https://arendavlg.com/traktory/samodel-nye-minitraktora-dlya-domashnego-hozyaystva.html
• https://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/minitraktor-svoimi-rukami.html
• https://gp-prsmah.ru/servis/traktor-svoimi-rukami.html
• https://vsesvoimirykami.ru/mini-traktor-svoimi-rukami/
• https://oselhoztehnike.ru/mini-tehnika/camodelnye-minitraktora-dlya-domashnego-xozyajstva.html
• https://mtz-80.ru/bez-rubriki/minitraktor-svoimi-rukami-kak-sdelat-samodelnyj-traktorv-domashnih-usloviyah-chertezhi
• https://ludacha.ru/samodelnyj-minitraktor/
• https://svoimirykamiinfo.ru/minitraktor-svoimi-rukami/
• https://ludacha.ru/minitraktor-svoimi-rukami/

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

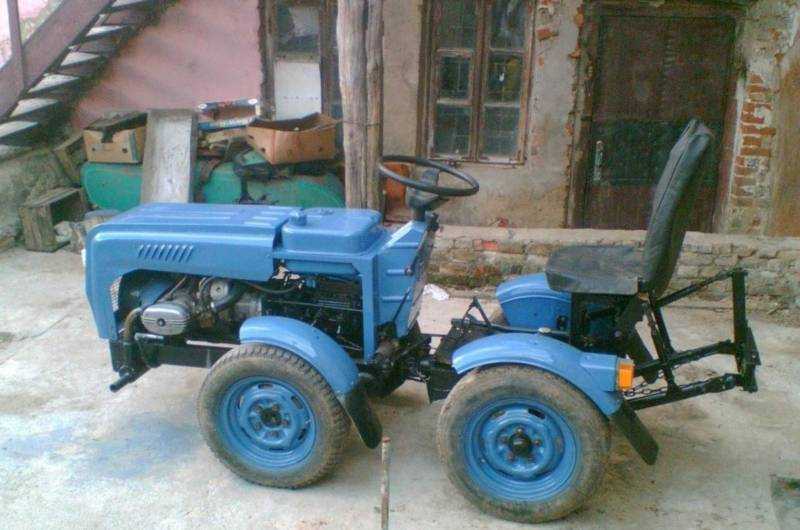

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

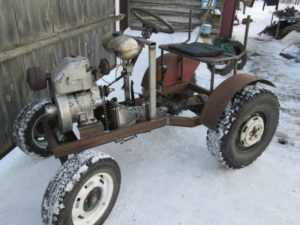

ВОМ на самодельный трактор.

Привез из деревни тракторок. В этом году 35 лет со дня постройки «Чебурашки». Всё хорошо но для полного счастья не хватает ВОМ. Вижу два пути:1- от КПП через раздатку с помощью карданчиков вывести на зад, 2- подсмотрел сзади стоит редуктор к нему приделан стартер от легковушки. Выскажите пожалуйста все за и против, а мож кто и третий вариант подкинет. mak_80; Для советов, нужно хотябы перечень агрегатов трактора перечислить!

Lysenko; Двигатель УД2, сцепление, КПП от ГАЗ-51 задний мост укороченный ГАЗ-51. Есть гидравлика насос НШ-10 распредилитель от Т-25 2-х секционный.

Мене вариант со стартером но берут сомнения. Стартер расчитан на кратковременное включение, там даже обдува никакого нет, а если я на огороде допустим с КК соток 10 картохи разогнать захочу он не сгорит или охлаждение какое калхозить надо?

mak_80 написал : Стартер расчитан на кратковременное включение, там даже обдува никакого нет

В журнале «Моделист-Конструктор» была статья об установке стартера в качестве тягового двигателя на электрокарт. Годики этак 70-е начало 80-х.

делай через гидравлику, ставь гидромотор и не парся пусть дороже но надежней и легче.

vlad_reg84; А два НШ-10 справятся с этой задачей?

mak_80; и зачем два одного должно хватитьсмотря какой мотор и чтоему придется приводить в движение к нш10 подойдет гидромотор г15-22н на выходе 900 оборотов вот киловат мало смотря что крутить[

]( «картофелекопалка») это так в пример

]( «Schrägachsenmaschine/ bent-axis (axial piston) pump (motor)»)

]( «Bent-axis hydraulic motor animation and exploded view»)

vlad_reg84 написал : и зачем два одного должно хватитьсмотря какой мотор и чтоему придется приводить в движение к нш10 подойдет гидромотор г15-22н на выходе 900 оборотов вот киловат мало смотря что крутить

А какме обороты насоса должныбыть, прото НШ стоит за ДВС и вращается примерно со скоростью 1000об/м а может и того меньше. А КК грохотную потянет?

mak_80; я не специалист поэтому не могу точно ответить все есть в тех характеристиках, найдите контору которая занимается гидравликой и посоветуйтесь со спецом ведь дело не только в нш а также в двс гидромоторе и агрегатах приводимых в движение у нш должно быть не больше 1500 оборотов.

я думаю потянет! в селах у кого вом сломан на тракторах все делают на гидравлике.

Поработавши немного на тракторке пришол к выводу что УД-2 неплохобы поменять, а то аппетит у него не детский, да и хочется чего нибудь менее шумного и капризного. Вот и думаю чего выбрать среди нынешнего многообразия на достойную замену «ветерану»? Вот к примеру Кипор KG390 13л.с. или дизель KM186 9л.с., больше склоняюсь к дизелю, думаю меньшую мощность должен компенсировать крутящий момент.

Самодельные трактора и вездеходы

Представляем Вашему вниманию новый проект Виктора Миллера: самодельный полноприводный минитрактор.

На самоделку установлен бензиновый двигатель «Lifan» мощностью 6,5 л.с, рама переломного типа с поворотным узлом из ступицы ВАЗ, мосты также жигулёвские (без блокировки).

Далее фото пошаговой постройки самодельного минитрактора.

Первым делом, из швеллера, собрал переднюю полураму и установил мост.

Размеры рамы минитрактора.

ВАЗовский мост укорочен.

Сделал крепление под КПП 5 ти ступку. Сразу же приварил к мягкому соединению малую звезду от Ижа.

Сделал крепление для двигателя Лифан 6,5 л.с.

Сконструировал натяжные ролики на цепь и ремень. Ну и опорные подшипники поставил.

Сцепление ременное.

Укоротил мост для второй полурамы. Полуоси на 23 см укоротил. Колея получилась 83 см.

Собрал вторую полураму минитрактора и соединил в одно целое. Поворотный узел из ступицы ваз 07.

Сделал рулевую. Сошку на ступице пришлось в обратную сторону гнуть и немного вниз, чтоб тяга рулевая об раму не задевала.

Поставил тормозную систему. Пока что тормоза будут на задних колёсах. ГТЦ от ВАЗ — 2109.

Установил второй натяжитель цепи. Один натяжитель не справлялся с большими нагрузками. На 1,2 скорости нормально идёт, а на 3,4,5 и задней скорости цепь проскакивала и слетала.

Изготовил навеску.

Думал одного ремня будет мало, будет проскальзывать. Практика показала, что можно и на одном ремне ездить, ведь множество мотоблоков пашут огороды с одними ремнем и с максимальной нагрузкой.

Полный привод работает отлично, с задним приводом давно бы уж застрял. Ну в общем результатом своей работы я доволен! Получился отличный минитрактор переломка, сделанный своими руками.

Видео: возим картошку на самодельном минитракторе.

Автор самоделки: Виктор Миллер.

Похожие самоделки на нашем сайте:

• Гусеничный минитрактор своими руками
• Червячный редуктор своими руками для мотоблока
• Трактор своими руками
• Простой минитрактор своими руками
• Сцепление на минитрактор своими руками
• Передний мост для минитрактора своими руками
• Минитрактор своими руками: фото и описание самоделки
• Мини погрузчик своими руками
• Угловой редуктор своими руками для минитрактора
• Самодельный бур для трактора своими руками
• Трактор Т-4 «Алтаец»: характеристики, фото и описание
• Сцепка для мотоблока своими руками
