О регулировке карбюратора мотокосы: как настроить и отрегулировать своими руками

Регулировка карбюратора бензокосы своими руками

Периодическая регулировка карбюратора триммера должна выполнятся на обслуженном и полностью исправном силовом агрегате. Перед началом процедуры оператор обязан тщательно промыть детали ДВС и осмотреть его ЦПГ на наличие заусенцев или других дефектов. Кроме того, потребуется очистить или поменять свечу зажигания, а также промыть фильтрующие элементы в конструкции мотокосы.

Во время настройки карбюратора двигатель бензокосы должен работать под определенной нагрузкой. Лучше всего установить на триммер корд соответствующего диаметра или режущие ножи.

После монтажа режущих органов оператор должен завести ДВС триммера и оставить его работать примерно на 10 минут. Если во время работы силового агрегата на холостых оборотах был замечено, что корд или нож вращаются, значит, нужно снизить создаваемые мотором обороты. Для этого необходимо повернуть нижний регулятор, часто обозначаемый буквой «T», в левую сторону, до полной остановки установленного режущего органа.

Дальнейшая схема настройки топливного узла выглядит следующим образом:

1. Регулятор «L», расположенный справа, отвечает за обогащение топливной смеси воздухом во время работы мотора на низких оборотах. Положение этого винта нужно настроить первым. Для этого оператору потребуется добиться максимальных оборотов мотора при работе на холостом ходу – для этого нужно поочередно повернуть винт «L» в правую или левую сторону. Как только максимальные обороты будут достигнуты, винт потребуется повернуть на 1/2 оборота влево;
2. Винт «T» или «LA» необходим для регулировки холостого хода. Во время его поворачивания влево обороты силового агрегата будут снижаться, а при повороте вправо – соответственно, повышаться;
3. Регулятор «H», предусмотренный слева, отвечает за обогащение топливной смеси воздухом при работе ДВС триммера на высоких оборотах. Этот винт также нужен для настройки мощности мотора и объемов расходуемого горючего. Настройка его положения выполняется путем поворачивания винта в правую или левую стороны до достижения максимально допустимых оборотов двигателя. После этого винт «H» потребуется повернуть на 1/2 оборота влево.

Поочередное выполнение этих действий позволит правильно настроить топливный узел триммера, без риска превышения допустимой нагрузки на его основные рабочие механизмы.

Устройство триммер

Запчасти для мотокультиваторов

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

1. Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Возникла необходимость в приобретении надежного и верного механического пом.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

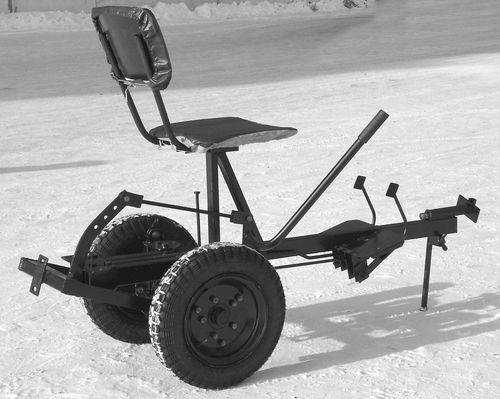

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Регулировка карбюратора триммера своими руками видео

Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без предварительных работ, познания теории, осознания устройства топливной системы. Аннотация по проведению ремонта карбюратора.

Регулировку карбюратора бензокосы можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Регулировка карбюратора бензотриммера штиль. Настройка карбюратора бензокосы крафтек. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Основные проблемы и неисправности карбюратора

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Настройка карбюратора бензотриммера фаворит. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Смотрите так же

База карбюратора бензокосы – дюралевый корпус. В нем размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Очистка карбюратора газонокосилки mtd. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор обустроен топливными каналами. Регулировка карбюратора бензотриммера патриот. Из их втягивается горючее с помощью потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки консистенции горючего с воздухом;

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Регулировка карбюратора газонокосилки gutbrod. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем для ускорения потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Очистка карбюратора газонокосилки gardenlux видео. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

https://youtube.com/watch?v=Pa4DNGU7eas

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

• проблемы в карбюраторе;
• поломка двигателя;
• проблемы с топливной системой;
• поломка редуктора, стартера, глушителя;
• засоры;
• поломка воздушного фильтра;
• проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

• проблемы с кнопкой управления и электрическим кабелем;
• перегоревшая обмотка статора двигателя;
• обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

• свеча зажигания и свечной канал;
• воздушный и топливный фильтр;
• сапун;
• выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

1. Первая причина — разрегулировка карбюратора.
2. Засор топливного клапана.
3. Засор обратного клапана.
4. Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

• обрыв веревки шморгалки;
• поломка пружины;
• нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

• сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
• заедание вала при вращении изношенных подшипников;
• шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
• отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

Особенности ремонта электрических моделей

Электрические модели триммеров, работающие от сети, имеют в своем составе несколько основных блоков:

• механическая часть, обеспечивающая передачу крутящего момента триммерной головке;
• электрический двигатель;
• силовой кабель.

Каждый блок электротриммера имеет специфические неполадки. В механической части они зависят от наличия лески, используемой в качестве режущего элемента. Причины прекращения работы:

• запутывание лески;
• слипание нейлоновой нити из-за перегрева триммера;
• проблемы с валом привода и катушкой.

Выявить неполадки электрической части электрокосы можно с помощью специальных инструментов:

• индикаторная отвертка;
• мультиметр;
• набор ключей и отверток.

Для устранения проблем нужна паяльная лампа.

Повреждение электрической части:

• неисправность силового кабеля;
• проблемы с розеткой и вилкой;
• выход из строя ручки управления;
• сгорание обмотки стартера, требуется замена двигателя;
• обрыв контактов можно исправить самостоятельно с помощью паяльной лампы.

Описание модели

Вышеупомянутый вариант оборудования стоит 13 490 руб. Он представляет собой устройство премиум-класса. С его помощью можно ухаживать за территорией на большенном пригородном участке. Оборудованию поддаётся юная и древняя травка, камыш и сорняки, также юная кустарниковая поросль.

Бензокоса «Штиль FS 55», отзывы о который вы можете прочитать ниже, имеет мощнейший движок на 1 л. с. Устройство потрясающе подходит для использования на пригородном участке либо даче. За один проход вы можете скосить 420 мм травки по ширине. Это устройство подходит для аппаратной обработки газона, кошения травки и позволяет проходиться даже вдоль заборов, обрабатывать узенькие участки и зоны около клумб. В бак вмещается 0,33 л горючего, которого будет довольно для бесперебойной работы в течение получаса.

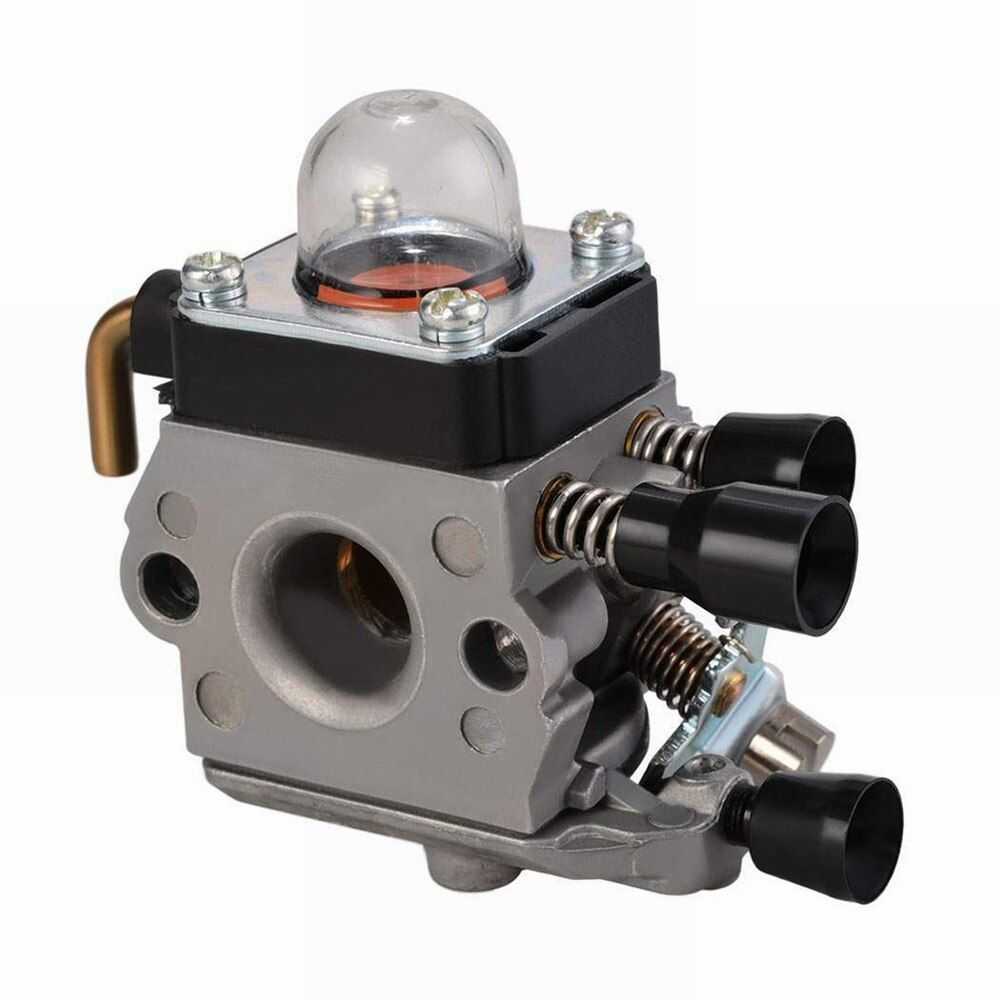

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

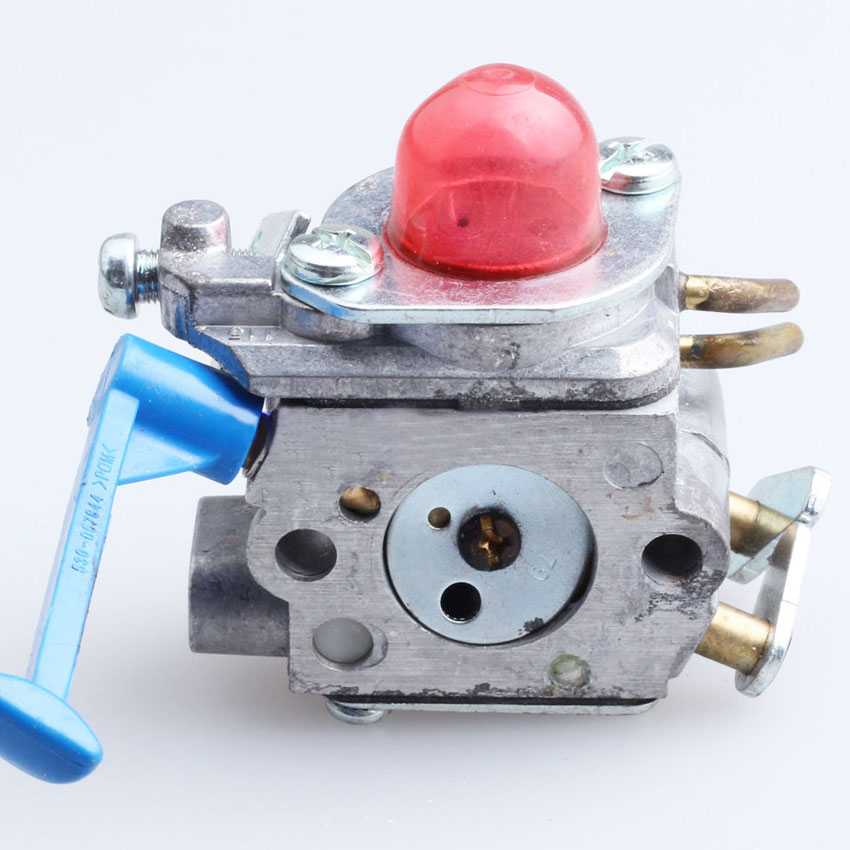

Регулировка карбюратора бензокосы Husqvarna 128R.

Первый вопрос, на который стоит ответить в обзоре темы заголовка — Почему необходимо регулировать карбюратор 128-ой косы? Все дело в европейских стандартах на топливо — бензокоса 128R настраивается под стандарты топлива Евросоюза. У нас же топливо более низкого качества (обсуждаем бензин АИ-92), что и вызывает необходимость данной регулировки. Процедура регулировки карбюратора Husqvarna 128R не сложная. Что Вам потребуется для её производства — тахометр оборотов, регулировочные отвертки.

1.

Устанавливаем вылет лески из триммерной головки длиной по 15 см с каждой стороны (это существенно влияет на обороты).

2.

Разводим бензин АИ-92 с моторным маслом Husqvarna для двухтактных двигателей в пропорции 1:50 (одна часть масла на 50 частей бензина). Для простоты расчета рекомендуем соотношение — на 1 литр топлива х 20 миллилитров масла. Для первого пуска косы рекомендуем соотношение на 1 литр топлива х 23 миллилитра масла (соотношение для обкатки мотора). Точное соблюдение данных соотношений и использование только масла Husqvarna для двухтактных двигателей является залогом долговечной работы двигателя и выполнения поставщиком гарантийных обязательств в случае наступления гарантийного случая.

3.

Запускаем косу и выводим её ручкой газа на максимальные

обороты. Правым регулировочным винтом Н регулируем обороты до уровня 8500 — 8800 по тахометру.

4.

Отпускаем ручку газа. На холостых оборотах сверху карбюратора регулировочным винтом Т выводим холостые обороты на уровень 3000 — 3200 по тахометру. Мотор при этом должен работать ровно, без вздрагиваний. Триммерная головка должна прекратить свое вращение.

5.

В случае видимого дымления из выхлопных газов или неустойчивой работы на холостом ходу при выставленных оборотах холостого хода — регулируем «качество смеси» левым регулировочным винтом карбюратора L.

Имеете проблемы с регулировкой карбюратора для бензокосы Husqvarna 128R? — привозите ее к нам в сервисный центр — Мы Вам поможем.

Практика обслуживания бензоинструмента Хускварна на нашем сервисном центре показала, что потребность в регулировке возникает периодически и по другим моделям бензопил и мотокос Хускварна. Данные регулировки, по аналогии с методикой, описанной для регулировки карбюратора бензокосы Husqvarna 128R, любой пользователь может произвести самостоятельно. Ниже, справочно, мы приводим показатели оборотов мотора для различной техники и в различных режимах.

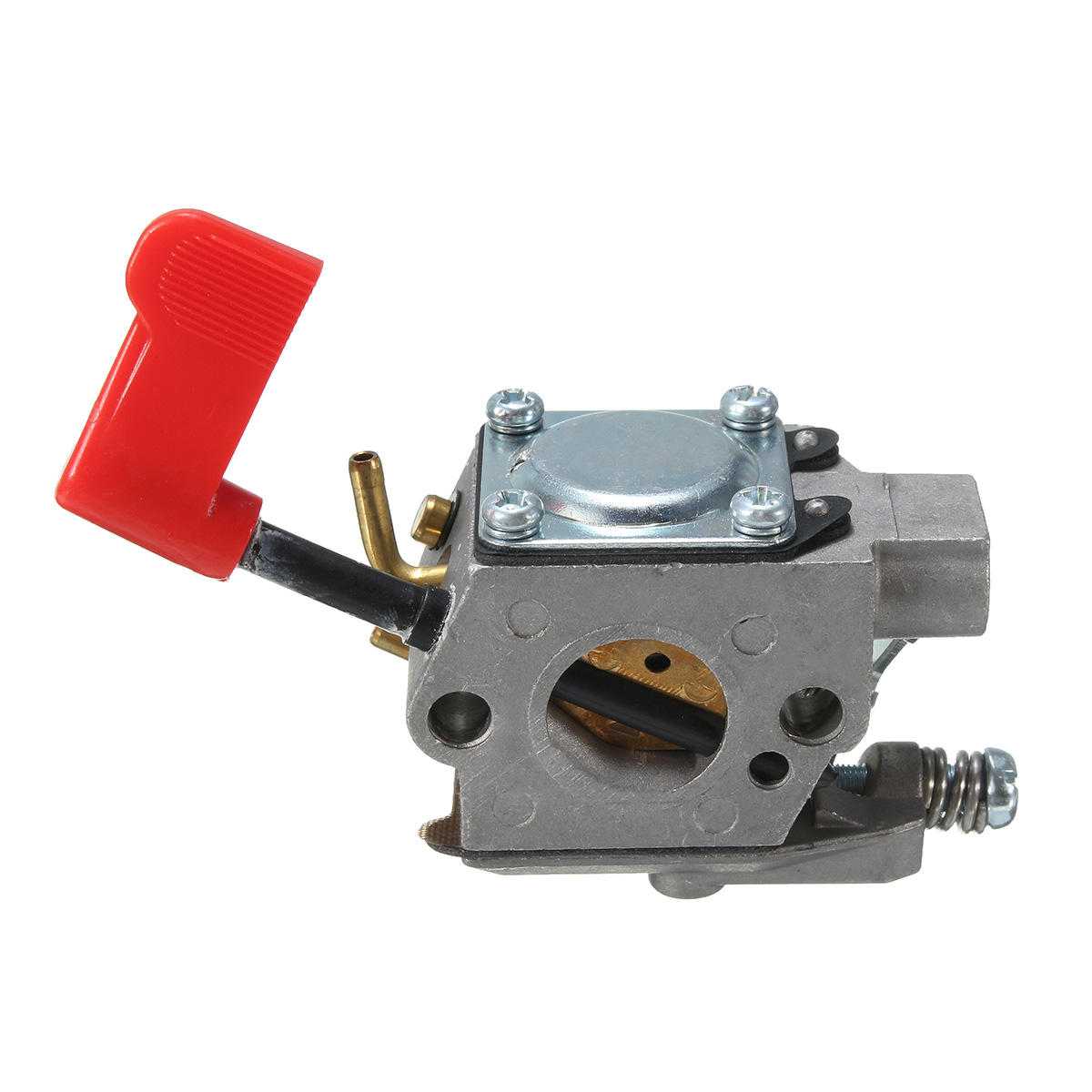

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Когда нужно регулировать карбюратор Штиль 180

Для начала стоит обусловиться, для чего вообщем может пригодится регулировать и чинить карбюратор stihl ms 180. Итак, делать это нужно в последующих случаях:

• если бензопила не держит холостые обороты;
• ремонт может потребоваться, если пила не запускается;
• наблюдается утрата мощности;
• завышенный расход горючего;
• бензопила не развивает наибольшие обороты.
• глохнет при наборе оборотов.

Этот список можно продолжать длительно, но главные предпосылки мы обусловили. До того как приступить к регулировке, следует знать из каких главных частей состоит карбюратор на бензопиле штиль 180, и кто его производит.

Устройство триммер

Запчасти для мотокультиваторов

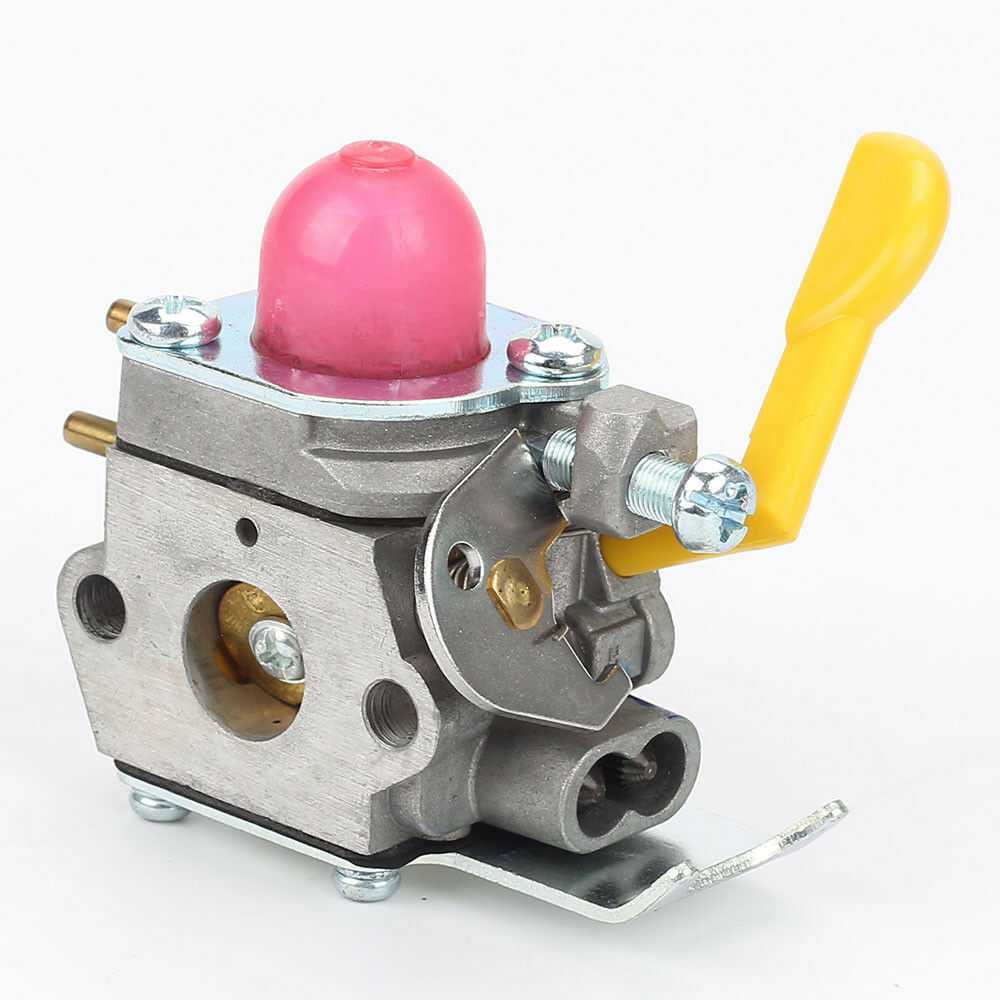

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

• новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
• изменился состав топлива (марка масла и бензина);
• поменялась погода (стало жарко, холодно);
• изменилось разрежение воздуха (касается горных районов);
• после длительного хранения;
• возросла нагрузка на двигатель (после смены инструмента и т.д.);
• вследствие вибрации винты регулировки самопроизвольно выкрутились;
• увеличился расход топлива, карбюратор переливает горючее;
• на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
• мотор заводится и сразу же глохнет или плохо набирает обороты;
• в цилиндр не поступает бензин;
• большое количество выхлопных газов.

https://youtube.com/watch?v=578n0EP_WSs

Итоги работ о промывке карбюратора бензокосы
