Установка насоса в систему отопления частного дома

Строение и нюансы

В общем виде открытая система отопления состоит из котла, расширительного бака, радиаторов и труб прямого и обратного видов. Разогретый до значительной температуры теплоноситель стремится вверх при выходе из котла, поскольку снизу на него давит холодная вода, подающаяся из обратки.

Принцип работы открытой отопительной системы.

Особенности эксплуатации

Так как нагретые тела расширяются, излишки горячей воды должны куда-то «уйти». Радиаторы и трубы не в состоянии вместить этот объем: для данных целей открытая отопительная система имеет расширительный бак, куда и стекаются все остатки воды. Остыв, они отправляются обратно в систему. При таком механизме отопления бак должен располагаться максимально высоко — например, на чердаке.

Бак не закрывают крышкой – вода должна насыщаться кислородом. Из-за этого нюанса механизм был назван открытым.

Кроме того, во избежание появления воздушных пробок, препятствующих нормальной работе, схема предусматривает обязательный контроль воды в баке. Другая особенность открытой системы – это медленная циркуляция воды, соответственно, и нагрев ее должен быть постепенным.

Расположение бака в системе.

Нельзя допускать кипения — от этого изнашиваются все составляющие элементы (трубы, радиаторы). Если зимой обогрева по каким-либо причинам не требуется, воду нужно слить, чтобы она не замерзла.

Насос для отопления в частном доме как выбрать и установить

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.
3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество

Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом

По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
Не требуется отладка и настройка — после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

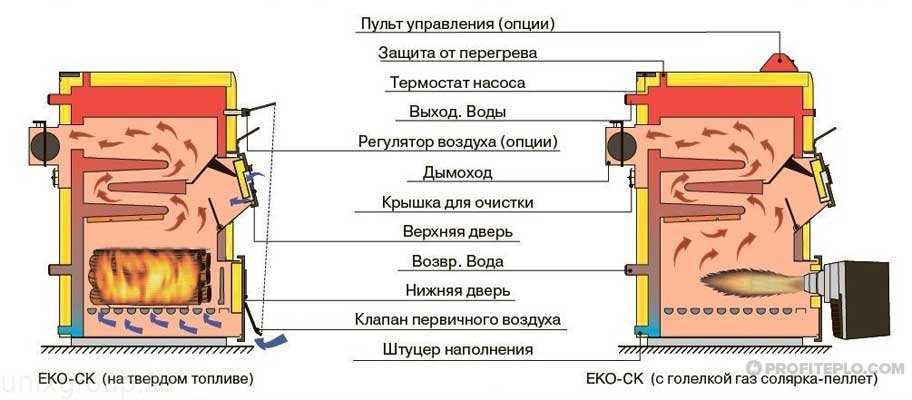

Виды котлов и их выбор

Видео об обустройстве системы отопления

Рекомендации по сборке отопительной системы с естественной циркуляцией:

Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Как вам статья?

Мне нравитсяНе нравится

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Принцип работы

Схема отопления водяного типа подразумевает как естественное, так и принудительное движение носителя тепла. В роли нагревательного устройства выступают напольные или настенные модели котлов: один или два контура, носитель тепла в виде пара, воды или антифриза. Система отопления открытого типа чаще всего в виде теплоносителя имеет простую воду.

При этом ее движение осуществляется естественным путем из-за разной плотности холодной и горячей воды и уклону, под которым проложен трубопровод. Дело в том, что нагретая вода имеет намного меньшую плотность, нежели холодная. В результате создается гидростатический напор, благодаря которому горячая вода движется к радиаторам.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

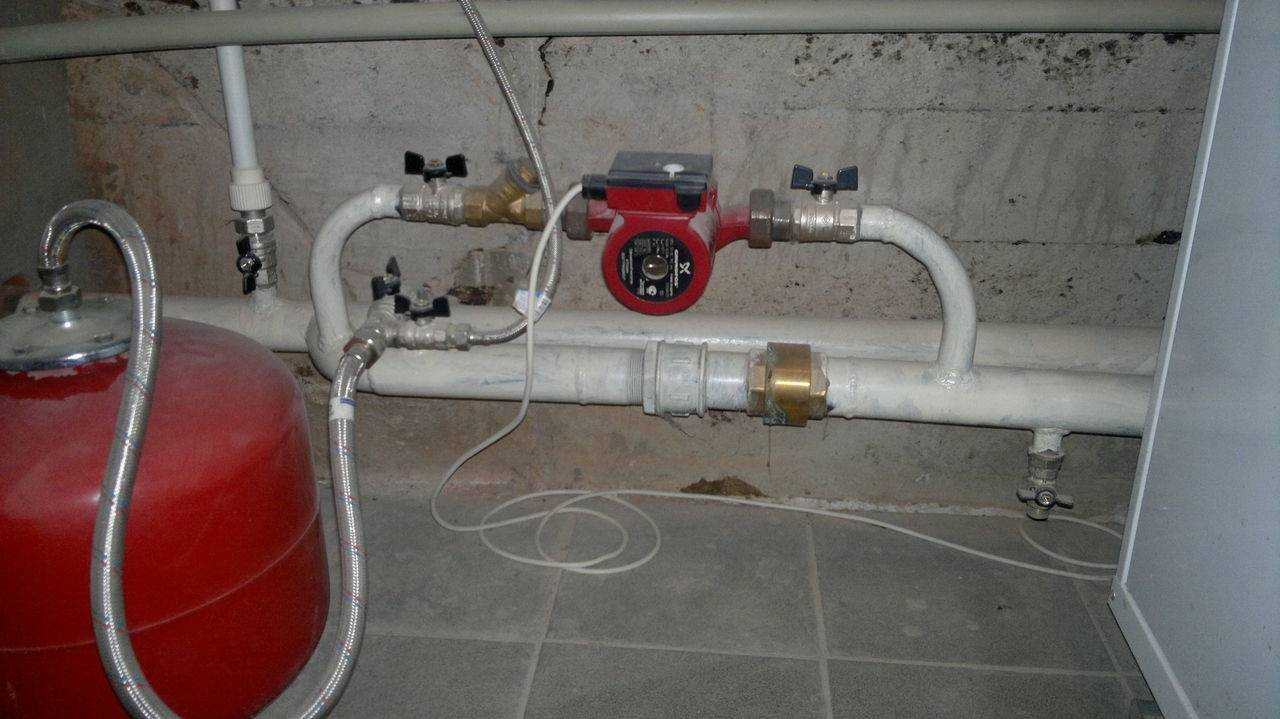

Установка циркуляционного насоса в систему с принудительной циркуляцией

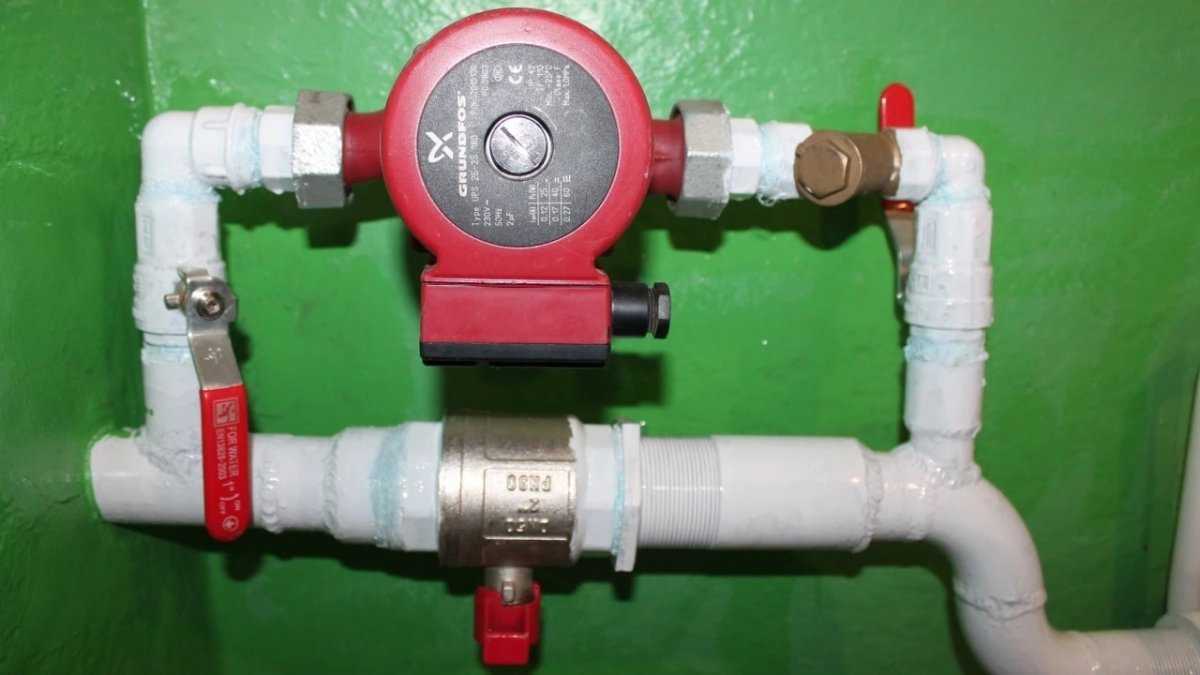

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

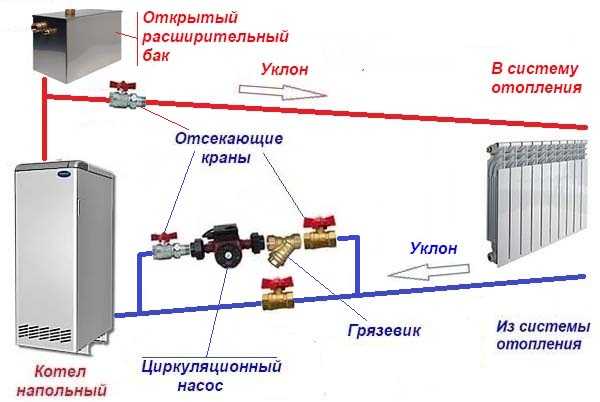

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

• шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
• фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
• верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
• схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
• защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Как вам статья?

Мне нравитсяНе нравится

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

• При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
• Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова. чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей котел арматуры, как это показано на схеме установки:

Чтобы оборудование можно было снимать и обслуживать, нужно ставить отсекающие краны

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

При монтаже на обратке используется на 1 кран меньше

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

Эта схема может работать в принудительном и самотечном режиме

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

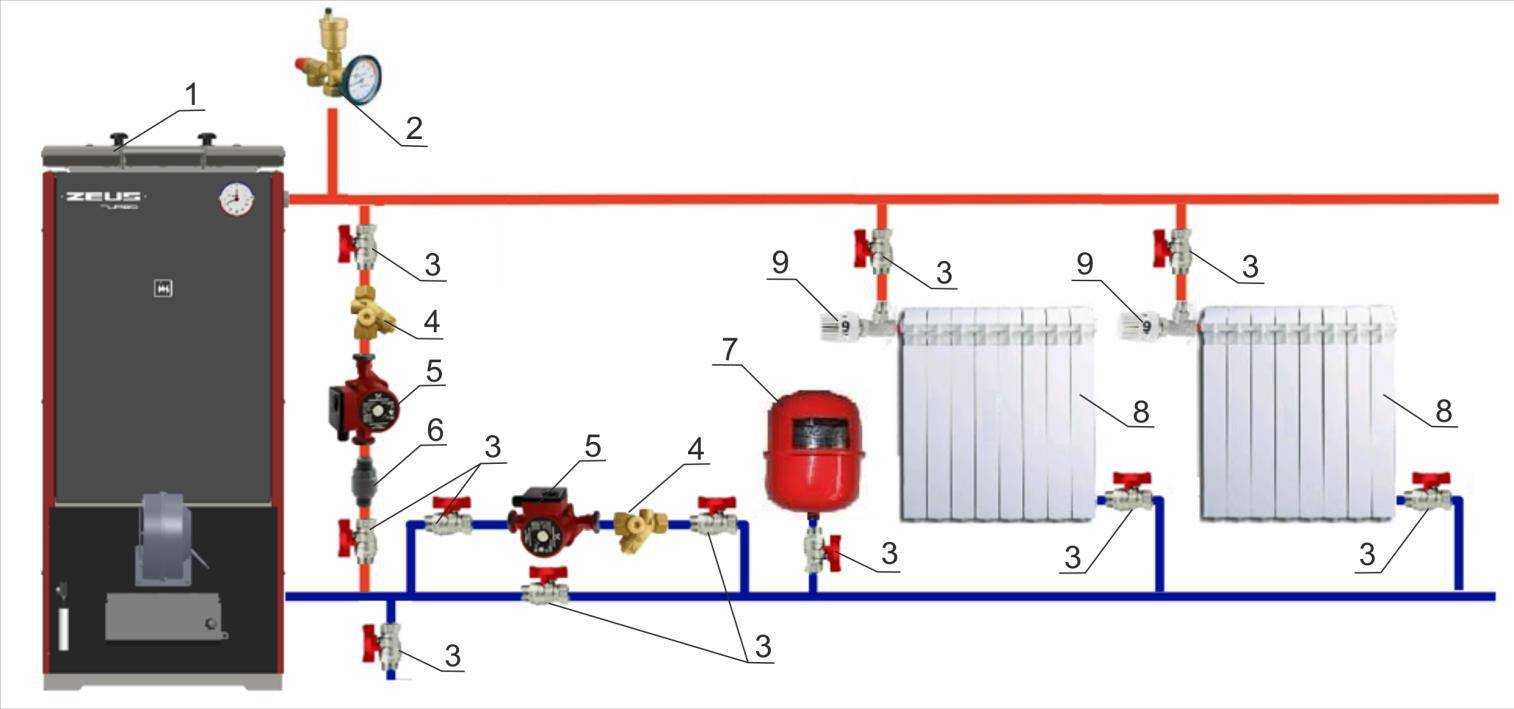

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном

О важной роли этих элементов обвязки подробно рассказано здесь
