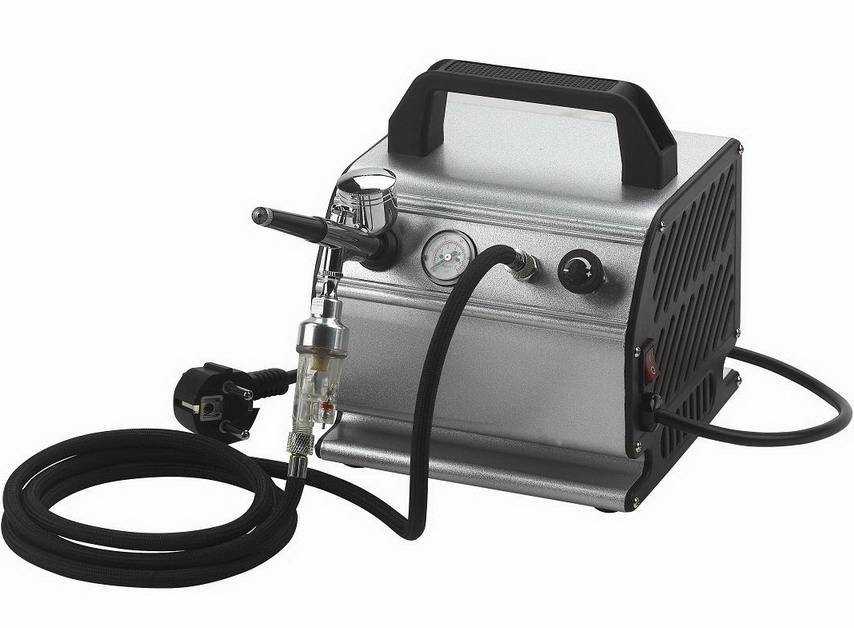

Компрессор для аэрографа: характеристики, типы, создание своими руками

Сборка самодельного ресивера

Для сборки механизма используют ресивер емкостью не менее 20 литров. В качестве емкости используют пустой газовый баллон или порошковый огнетушитель.

Для изготовления устройства выполняют следующие работы:

Сборка компрессора для аэрографа

Снимают с баллона запорный вентиль.
В крышке просверливают отверстие диаметром 15 мм.
В просверленном отверстии нарезают резьбу под крестовину М15.
Один выход крестовины через шаровой кран подключают на дополнительный баллон.
К другому выходу подключают предохранительный клапан.
К боковому выходу присоединяют вторую крестовину М15.
К одному выходу крестовины присоединяют манометр.
К другому — шаровой кран для подключения к компрессору.
К третьему выходу через шаровой кран подключают кислородный редуктор с реле давления.
К выходу редуктора присоединяют гибкий шланг для присоединения к аэрографу.

Собранная схема позволяет эффективно использовать мощность двигателя. Высокий коэффициент полезного действия установки позволяет присоединить дополнительного потребителя.

Для защиты от предельного давления служит предохранительный клапан. При достижении предельного уровня защитный механизм стравливает излишки воздуха наружу.

Сооружение компрессора для аэрографа — процесс сложный и трудозатратный. Сборка агрегата требует навыков слесарных и токарных работ. Для изготовления устройства требуется специализированный инструмент.

Основные составляющие компрессора

Советы и рекомендации

Если аэрограф нужен и для фоновой окраски, и для прорисовки деталей, то отдавать предпочтение лучше моделям со сменными соплами, в комплекте или с возможностью дополнительной установки.

При покупке первого прибора рекомендуется отдавать предпочтение более простым моделям. Если нет опыта работы с устройством, то функционал профессионального прибора не только окажется невостребованным, но и затруднит освоение аэрографа.

Если есть возможность, перед покупкой стоит испытать аэрограф на практике и лично убедиться, что красящее вещество он распыляет качественно и равномерно.

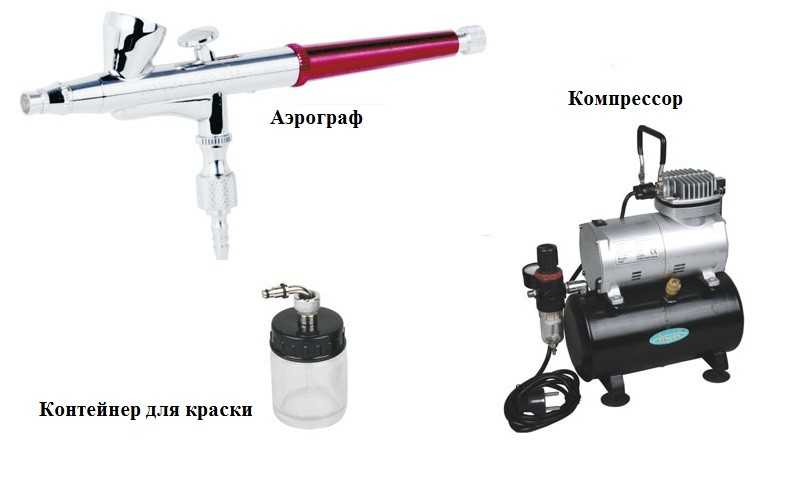

Из чего состоит аэрограф?

Изготовление компрессора для аэрографа своими руками

Среди множества вариантов как сделать компрессор для аэрографа своими руками, наиболее распространенными и востребованными являются компрессор из холодильника и автомобильный компрессор для накачивания колес.

Главные достоинства выбора компрессора от холодильника для аэрографа:

Нет необходимости в дополнительных источниках питания, так как работают от стандартной сети 220V;
Доступность;
Длительное время безостановочной работы;
Низкий уровень шума.

Недостатки:

Рассчитаны такие компрессоры на работу не с воздухом, а с фреоном;
Требуется периодическая замена масла.

Плюсы автомобильного компрессора для изготовления аэрографа своими руками:

Оптимальное давление;
Высокая производительность;
Мобильность;
Простота монтажа и эксплуатации, хорошо адаптируется к системе.

Минусы:

Достаточно высокий уровень шума;
Время беспрерывной работы ограничено.
Требуется мощная АКБ.

Если все-таки сравнивать два этих варианта, то более предпочтительным можно назвать аэрограф из автомобильного компрессора. Он позволяет получить достаточное давление порядка 7 атмосфер и высокую производительность в пределах 70-73 л/мин. С агрегатом от холодильника получить таких показателей вряд ли получится.

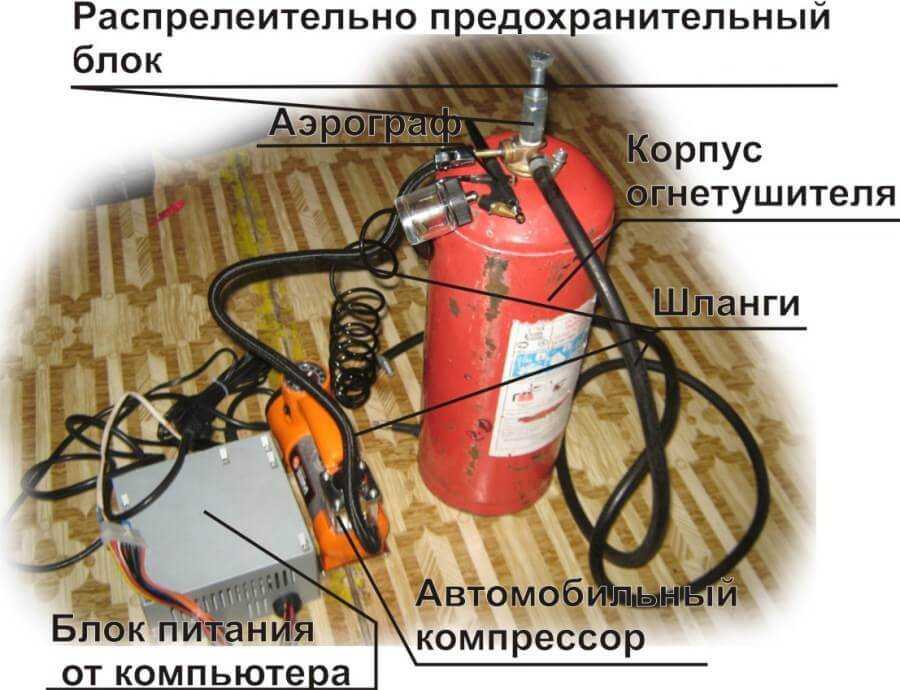

Как вариант автомобильного компрессора для самодельного аэрографа можно использовать модель АС 700 или другую подобную, главное, чтобы рабочие характеристики соответствовали необходимым показателям. Технические характеристики, комплектация и цена данной модели вполне подходящие. Порядок работы можно разделить на несколько этапов.

Вначале необходимо убрать все лишнее – косынки, воздуховод со штуцером, ручку, резиновые ножки. Все это в дальнейшем пригодится, поэтому выбрасывать ничего не надо.

На втором этапе требуется адаптировать компрессор к системе. Делается это с помощью переходника для трубной резьбы в зависимости от самой резьбы. Чаще всего это 1/4 или 1/2 дюйма.

Трубку воздуховода вставить в бочонок. Предварительно распилить пополам. Стык при желании можно запаять изнутри, но это не обязательно, главное, чтобы соединение было герметичным.

В качестве блока питания можно использовать компьютерные БП, от игровой приставки PS и прочие. Главное, чтобы их характеристики соответствовали следующим параметрам – 12 В и 50 А, при необходимости можно объединять несколько блоков.

Сборка всех частей компрессора осуществляется с применением сантехнических фитингов и фурнитуры (водопроводных).

Потребуется также подготовить:

Реле давления (как вариант PM/5G);
Сепаратор;
Обратный клапан;
Регулятор давления.

Следующий этап – адаптация и установка крышки. После чего остается сделать подставку для аэрографа. Здесь существует множество вариантов. Хотя некоторые вполне комфортно обходятся и без последнего элемента, но, как показывает практика, с подставкой удобнее.

После этого остается соединить все электрические элементы и произвести полную сборку

Здесь очень важно внимательно отнестись к подсоединению проводов. Особенно, когда предполагается использование нескольких источников питания. Обусловлено это тем, что разные производители применяют провода различного цвета, так нет единого стандарта

Но здесь есть один нюанс – расположение проводов идентично

Обусловлено это тем, что разные производители применяют провода различного цвета, так нет единого стандарта. Но здесь есть один нюанс – расположение проводов идентично.

Аэрограф собирают в несколько этапов – сборка патрона и изготовление воздушного клапана. Здесь есть множество вариантов.

Как вариант можно использовать:

Шариковую ручку;
Медицинский шприц;
Пробка от винной бутылки;
Баночка, можно стеклянная.

Есть варианты сложнее и проще. Поэтому каждый должен выбирать сам как сделать аэрограф, исходя из своих навыков и возможностей. Здесь рассмотрен один из наиболее простых и доступных, как по способу изготовления, так и по стоимости.

Сделать аэрограф в домашних условиях своими руками для себя несложно. При этом стоимость устройства будет в несколько раз ниже заводских моделей, а вот по характеристикам они вряд ли будут уступать.

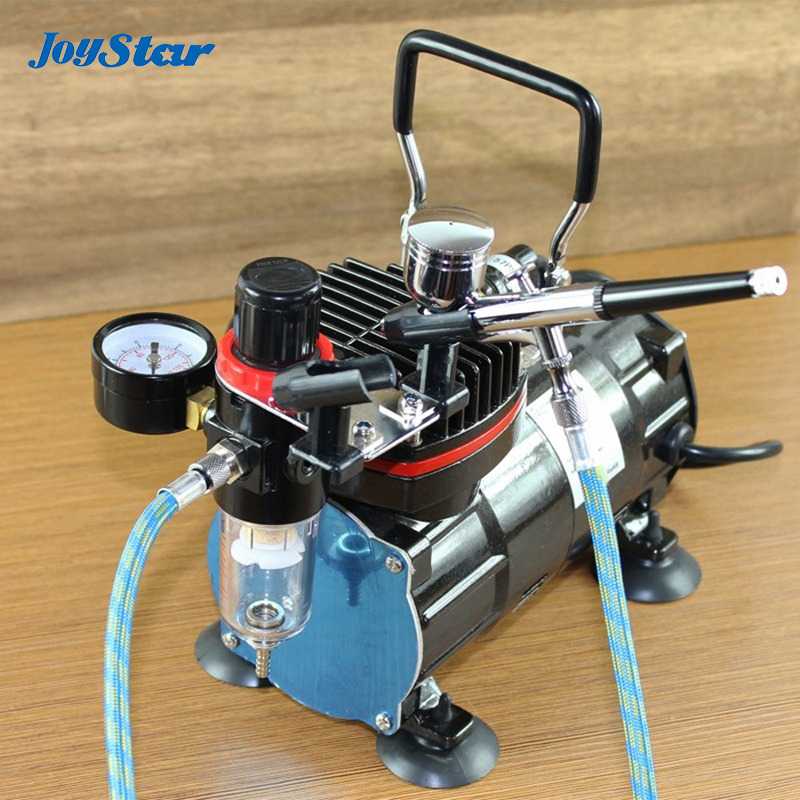

Безмасляные мембранные компрессоры для задач аэрографии

Для обеспечения нормальной работы аэрографа одним из хороших и продуманных приобретений будет безмасляное устройство для нагнетания воздуха. Мембранный тип является самым компактным на рынке, а отсутствие смазочных материалов избавляет владельца от необходимости обслуживания. Такие устройства и стоят недорого, и выполняют свою работу достаточно качественно. Существует только две проблемы, о которых стоит вспомнить при покупке такого оборудования. Первый аспект – нагревание. Порой аэрограф даже невозможно держать в руках после часа работы, поскольку воздух слишком сильно нагрелся. Другая проблема – малый срок службы из-за трения деталей. Не всегда компрессор такого типа сможет прослужить достаточно долго.

В этом случае важно учитывать цену и производителя оборудования. Продукция с минимальным ценником зачастую таит в себе неприятности в виде постоянных поломок и низкого качества работы устройства. Но не всегда те самые китайские бренды предлагают некачественную продукцию

Но не всегда те самые китайские бренды предлагают некачественную продукцию.

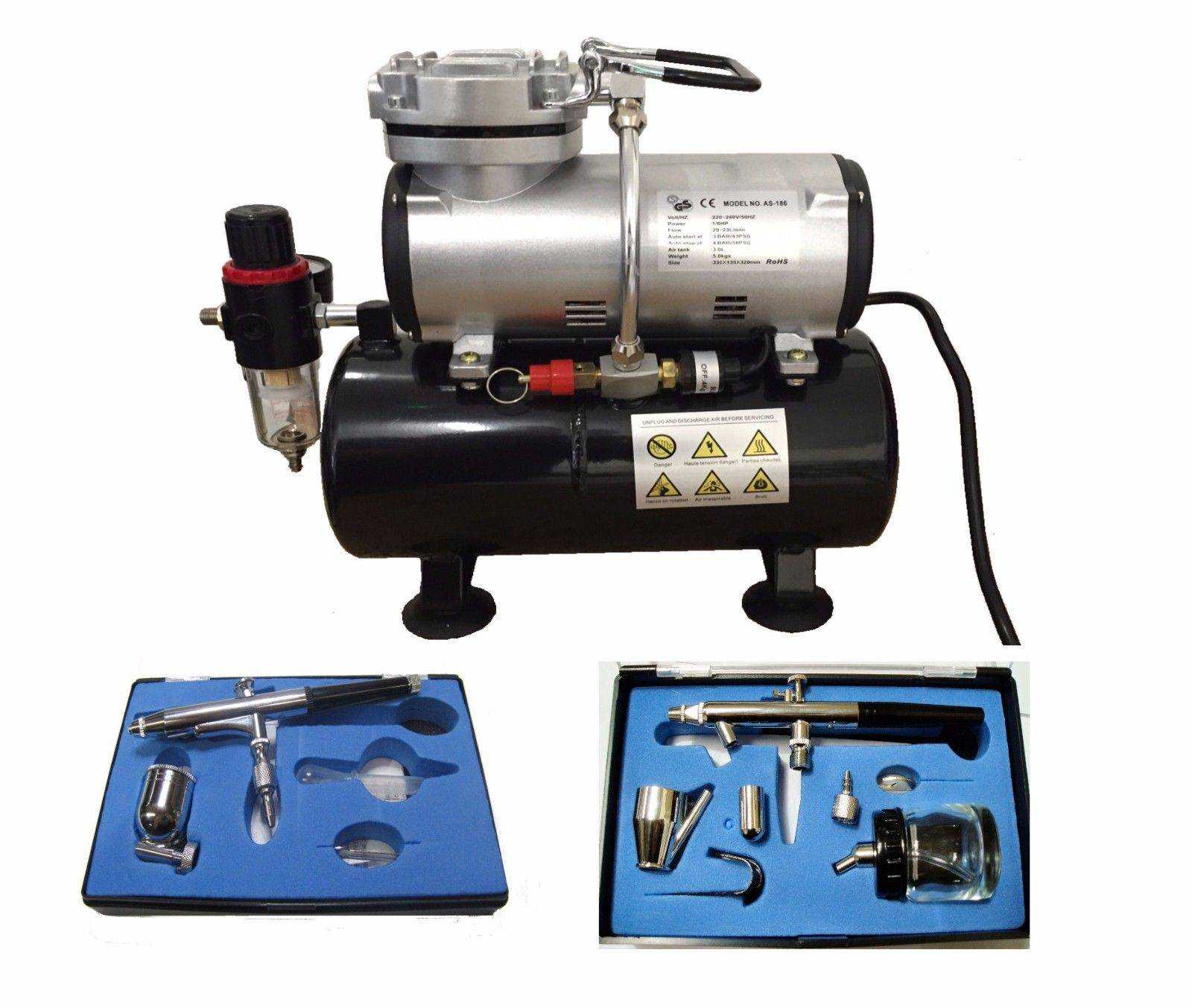

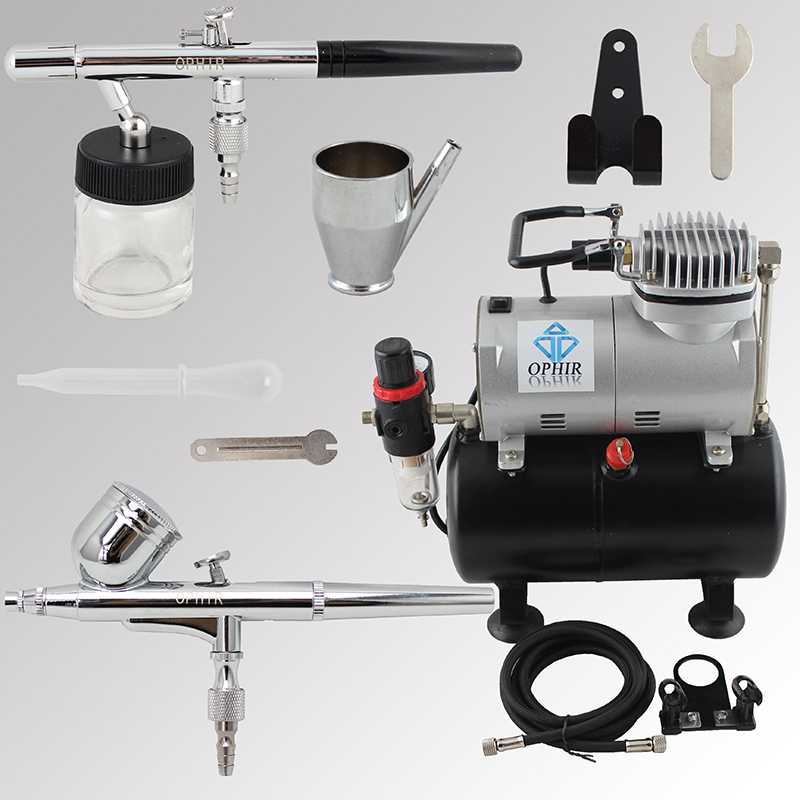

Профессиональное компрессорное оборудование для аэрографа

Если вы занимаетесь аэрографией профессионально, то и компрессор вам нужен достаточно эффективный. Речь идет не только о конструкции, такой как поршневые или масляные мембранные варианты, но и о производителе. Неизвестный китайский бренд явно не сделает ваш аэрограф эффективным и красивым. Для такой задачи лучше всего покупать надежный и проверенный вариант.

Качественный компрессор для аэрографа снимает все неприятности в эксплуатации и дает вам свободу нанесения рисунков на кузовные детали автомобиля. Это позволит достаточно быстро и просто выполнить работу. Мастеру по аэрографии не придется делать перерывы из-за перегрева, а также отвлекаться на настройки компрессорного оборудования или его мелкий ремонт.

Электрический компрессор своими руками.

Сколько стоят услуги аэрографии

Стоимость аэрографии может быть разной и складывается из множества факторов:

сложность рисунка;
количество деталей для художественного оформления;
состояние лакокрасочного покрытия;
количество расходных материалов, затраченных на работу.

В таблице представлены ориентировочные цены на различные виды услуг.

Прайс центра аэрографии

Вид услуги	Стоимость, руб.
Аэрография одной детали автомобиля: — крыло, дверь — капот	от 17 000 от 25 000
Художественное оформление крышки запасного колеса	от 15 000
Художественное оформление мотоциклетного шлема	от 12 000
Аэрография на мотоцикле: — полностью — на баке	от 70 000 от 40 000
Аэрография на мобильном телефоне	от 4 000
Аэрография на компьютере/ноутбуки	от 6 000
Роспись на стенах (расходы на материалы не входят в стоимость)	4 000-8 000

В перспективе можно расширить перечень оказываемых услуг и заниматься различными видами аэрографии.

Сколько можно заработать на аэрографии?

На объем получаемой прибыли влияют такие факторы, как:

количество клиентов;
возможность одновременного обслуживания нескольких машин;
обеспеченность жителей города, в котором работает студия;
профессионализм мастеров и качество выполненных работ;
наличие конкурентов.

Время выполнения 1 заказа составляет от 5 до 12 рабочих дней – в зависимости от сложности работы. В этом случае 1 мастер сможет выполнять в месяц до 6 заказов. Примерная выручка организации при этом составит 80-150 тыс. руб.

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Схема построения магистрали выглядит следующим образом:

компрессор;
ресивер, подключенный к его выходному патрубку;
реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
Редуктор формирует оптимальную параметрику выходного потока.
При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Как собрать простейший аэрограф

Простейший аэрограф внешнего смешения можно собрать не выходя из квартиры. Для этого понадобятся:

корпус от любой шариковой ручки;
пустой стержень от шариковой ручки;
трубки от капельницы;
небольшая емкость с крышкой (лучший вариант – коробочка из-под фотопленки);
любое подобие воздушного насоса (компрессор для аквариума, баллончик со сжатым воздухом, ножной насос для надувания лодки и т.д.)

Сначала надо избавиться от головки стержня и промыть сам стержень, убедившись, что остатки чернил отсутствуют. В крышке емкости проделать отверстие под стержень, вставить его и закрепить с помощью эпоксидного или термоклея таким образом, чтобы стержень не доставал до дна емкости миллиметров на 5.

Верхний конец стержня с помощью проволоки, перфоленты или других средств нужно закрепить перпендикулярно корпусу ручки (со стороны его сужения) таким образом, чтобы воздух, выходящий из узкого отверстия корпуса ручки, был направлен на конец стержня.

Другой конец ручки через трубку капельницы должен быть подсоединен к насосу. Набрав в емкость краску, можно приступить к испытаниям. Поступающий в корпус ручки воздушный поток создает на выходе зону низкого давления, что заставляет краску при нормальном атмосферном давлении подниматься по стержню, где она попадает в поток воздуха и распыляется.

Изменяя расстояние между «соплом» ручки и стержнем, можно регулировать красящий факел, уменьшая или увеличивая его в размерах. Конечно, такой самодельный аэрограф или, точнее сказать, пульверизатор не подойдет для нанесения рисунков на кузов автомобиля, но для общего познания и обучения вполне сгодится.

Существует множество вариантов для собственноручной сборки аэрографов как внешнего, так и внутреннего смешения, но собрать качественный аэрограф в домашних условиях вряд ли получится. Проще будет приобрести готовый инструмент.

Для начала можно купить недорогой аэрограф китайского производства. Затраты на такую покупку составят 700-1000 рублей. Несмотря на относительную дешевизну, качество распыления у таких инструментов мало чем отличается от дорогих аналогов.

Чтобы добиться хороших результатов в окрашивании, следует знать, как выбрать компрессор для аэрографа. Подбор компрессора осуществляется исходя из модели самого краскопульта и целей, для которых он будет использован.

Если задачей инструмента будет окрашивание моделей военной техники или других небольших предметов, вполне подойдет обычный автокомпрессор, если же речь идет о покраске кузова автомобиля или стен, то без компрессора высокого давления тут не обойтись.

И если сделать качественный аэрограф своими руками практически невозможно, то самостоятельно смонтировать компрессор, ничем не уступающий заводским моделям – задача очень даже выполнимая. Такие самоделки своими руками запросто собирают энтузиасты-изобретатели у себя в гаражах. И некоторые их модели ничем не уступают заводским, а иногда и превосходят.

Изготовление своими руками

Как выбрать

При выборе компрессора для новичков им нужно четко осознавать, зачем агрегат понадобится. Воздушный автомобильный компрессор стоит дорого, функции выполняет отлично. Выбирать хороший компрессор для аэрографии нужно по характеристикам:

Тип: поршневой, мембранный или винтовой.
Уровень производительности.
Мощность. Чем выше максимальный рабочий показатель, тем большие возможности открываются владельцу.
Фирма. Продукция известных компаний обладает высокой надежностью и стоит дороже.
Комплектация. Вместе с компрессором поставляются дополнительные устройства.

Учитывайте планы. Помните: миниатюрный небольшой компрессор не справится с масштабной работой.

Стоимость

Цена зависит от вида устройства, места покупки. К примеру, на Авито японское небольшое устройство Iwata стоит 5000 рублей.

«Вилка» Алиэкспресс — 700–3000 рублей.

На официальном сайте Jas без ресивера стоит 3–10 тысяч руб.

Сборка компрессора для аэрографа своими руками

Преимущества и недостатки бизнеса

Аэрография – это бизнес, не требующий больших капиталовложений. Для человека, который умеет рисовать, – это отличная возможность для самореализации. Проект хорош ещё и тем, что предоставляет дополнительные источники заработка, ведь клиентами студии могут быть и люди, которым нужно нанести изображение на предметы интерьера и личные вещи. Одно из главных преимуществ бизнеса – невысокий уровень конкуренции. К хорошему мастеру всегда очередь на несколько месяцев вперёд.

Недостатки проекта:

незначительное влияние сезонного фактора – спрос на услугу возрастает осенью и весной;
необходимость владения специальными навыками;
высокая стоимость услуги – при дестабилизации экономической ситуации в регионе возможно падение спроса.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую. Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона

Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6

Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией

Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи
