Самостоятельное изготовление вакуумного насоса
Если вы не готовы нести затраты на приобретение заводского оборудования, попробуйте сделать вакуумный насос своими руками. Для откачки воздуха из емкости небольшого объема может сгодиться медицинский шприц или слегка модернизированный ручной велосипедный насос.
Совет! При частом использовании и вакуумировании крупных сосудов удобней воспользоваться устройствами с электрическим приводом.
Рассмотрим вариант изготовления вакуумной установки из компрессора старого холодильника. Он уже предназначен для перекачки газа и при минимальном ремонте сможет создавать разрежение. Ваши действия будут предельно просты:
- на некотором расстоянии от компрессора обрезать ножовкой по металлу две медные трубки, подходящие к нему;
- демонтировать компрессор вместе со схемой электропитания или заменить ее вместе с пусковым реле на новую по аналогии со старой;
- на медный патрубок, который шел от конденсатора, надеть дюритовый шланг подходящего диаметра и соединить его другим концом с вакуумируемой емкостью;
- для герметичности соединения можно использовать штатный хомут или воспользоваться скруткой из стальной проволоки;
- выполнить подключение вакуумного насоса к электрической сети и после пуска по выходу воздуха из второго медного патрубка убедиться в его правильной работе.
Разновидности фекального оборудования
В отличие от традиционных аналогов, уязвимых к разного рода засорениям, фекальное оборудование легко справляется со стоками, в которых присутствуют твердые частицы.
Основное предназначение насоса для септика – перекачивать сточные воды
В зависимости от способа монтажа и конструктивного решения выделяют три основных вида фекальных насосов: поверхностные, погружные и полупогружные.
Оборудование поверхностного типа применяется для откачки вод локальных очистных сооружений. Они отличаются компактностью и невысокой стоимостью.
Устройства поверхностного типа способны откачивать жидкость, размеры включений в которой не превышают 5 мм
Поверхностные насосы хороши тем, что их можно размещать на значительном расстоянии от колодца (до 9 метров). Сам насос при этом остается на поверхности, а в стоки погружается лишь всасывающий патрубок.
Производители по-разному конструируют устройства. Поверхностные модели могут представлять собой полноценную станцию, работающую в автоматическом режиме, либо же компактный агрегат, функционирующий в ручном режиме.
Водяные насосы для септика делятся на две группы:
- Несамовсасывающие – поднимают жидкость с глубины до 7 метров. При этом всасывающий шланг заполняется целиком.
- Самовсасывающие – способны поднимать стоки с глубины до 8 метров. Но всасывающий шланг при этом не заполняется водой.
В основе работы большинства устройств этого типа лежит центробежная сила. Но все же наиболее востребованы так называемые вихревые приборы. Они, хоть и работают только на малой глубине, но славятся большей мощностью при минимальном шуме в процессе работы.
Если же ориентироваться на тип двигателя, то выделяют бензиновые, электрические и дизельные устройства
Устанавливать стационарно поверхностный насос можно только в помещении. Если поблизости с септиком нет подходящего помещения, мастера рекомендуют возле резервуара сделать приямок или кессон, внутрь которого поместить агрегат.
Модели погружного типа призваны откачивать из накопительных резервуаров автономной канализации бытовые отходы, в составе которых присутствуют крупные длинноволокнистые примеси.
Погружные модели способны бесперебойно работать в условиях агрессивной среды
Погружное оборудование для откачки отличается большой мощностью, которая может достигать 40 кВт, и способностью перекачивать плотные примесис размером фракций до 4 см. Засориться такой прибор не может, поскольку его проточные каналы довольно широкие. Оборудование изготавливается из химически устойчивых материалов: чугуна, нержавеющей стали.
Главным отличием моделей этого типа является наличие специального поплавка, благодаря которому двигатель остается над поверхностью воды.
Полу погружные насосы используют для откачки преимущественно небольших ям
В качестве привода в полупогружных моделях применяется электродвигатель. Они характеризуются улучшенной системой охлаждения. Стальной корпус и механический торцевой уплотнитель надежно защищают прибор от воздействия влаги и разрушения.
Существенный недостаток погружных устройств – малый диаметр проточных каналов. Это существенно ограничивает возможность применения их при откачке жидкости с твердыми включениями, диаметр которых превышает 15 мм.

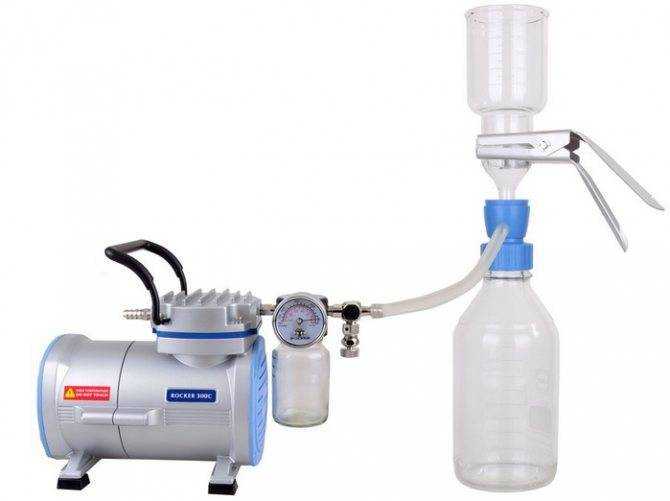

Как правильно выбрать вакуумное насосное оборудование
Современные производители предлагают множество моделей вакуумного насосного оборудования, что несколько затрудняет выбор таких устройств, активно используемых сегодня как в промышленности, так и в быту. Между тем эффективность такого оборудования во многом зависит именно от правильности его выбора, при осуществлении которого следует ориентироваться на целый ряд параметров.
Сначала следует определиться с тем, какие задачи должно будет решать выбираемое устройство. Для бытовых целей выбирают оборудование невысокой мощности, для промышленных – агрегат с соответствующими техническими характеристиками.
Насос вакуумный ВВН1-50ТМ производительностью 50 кубических метров в минуту
Основными техническими характеристиками, на которые ориентируются при выборе вакуумного насоса, являются:
- максимальный уровень вакуума, который способно создавать такое оборудование;
- скорость, с которой устройство создает вакуум в замкнутом объеме;
- начальное давление (так называемый предварительный вакуум);
- максимальное значение выпускного давления;
- производительность, с которой способно работать выбираемое оборудование.

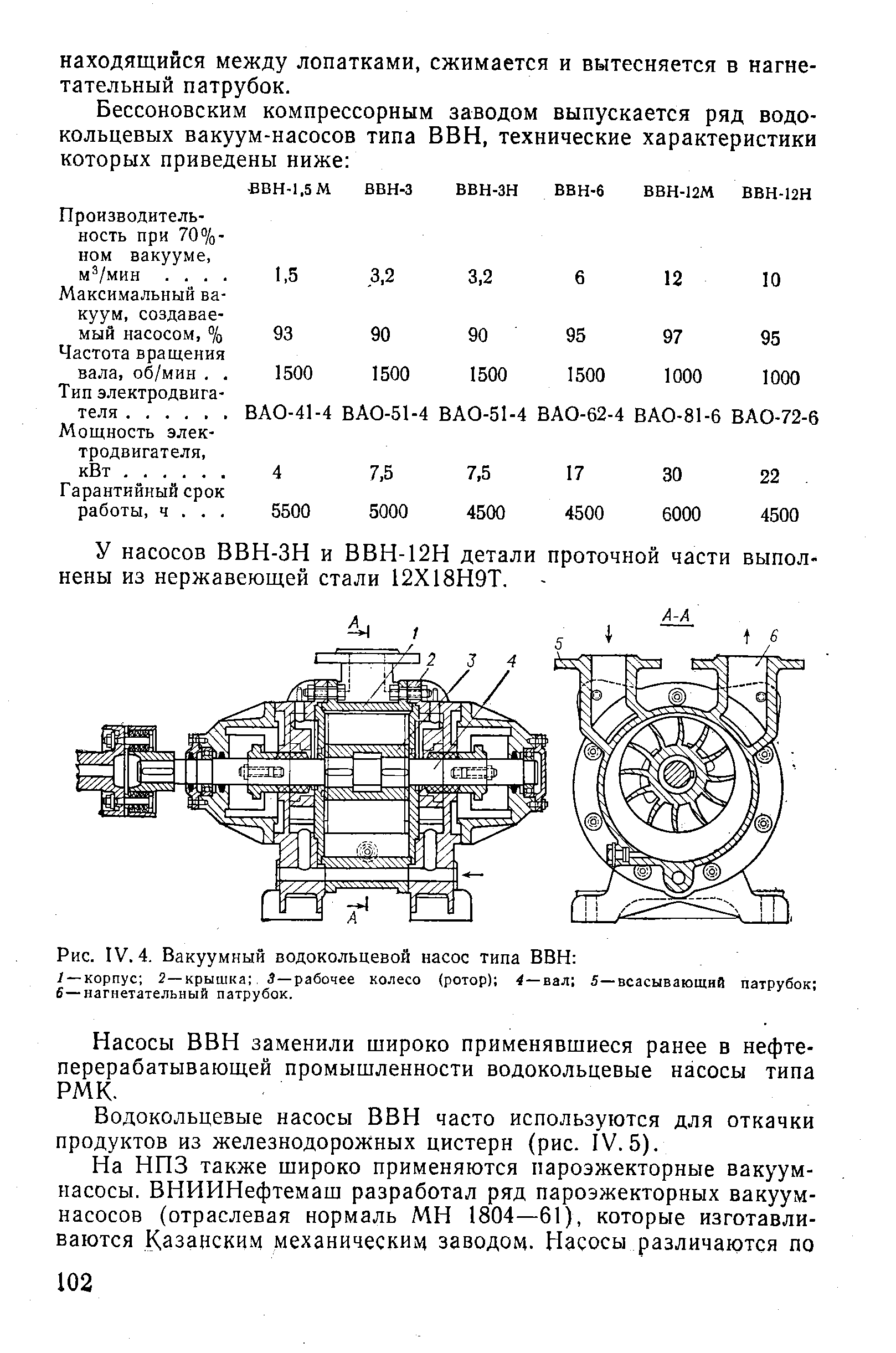

Основные технические параметры насосных агрегатов ВВН
Начальным называют давление, которое создается на выходе из насоса в самом начале его функционирования. Максимальным считается такой уровень создаваемого насосом вакуума, при котором оборудование функционирует со своей номинальной производительностью. Максимальным выпускным называют наибольшее значение давления, создаваемого в напорном патрубке. Следует иметь в виду, что некоторые модели вакуумных насосов не способны выводить в атмосферу газ или воздух, который они откачали из закрытого объема. Для нормального функционирования таких насосов к их напорной магистрали подсоединяют форвакуумные устройства. Все перечисленные выше типы давления, как правило, измеряются в Па.
Вакуумный насос с электрическим двигателем и трубчатым ресивером, используемый для откачки воздуха при безанкерном закреплении бурильных установок
Скорость, с которой вакуумный насос откачивает воздух или газ, указывает на то, какой объем откачиваемой среды пройдет через выпускной патрубок при нормальном уровне давления. Производительность, с которой работает вакуумная помпа, рассчитать достаточно просто, для чего необходимо умножить значение скорости работы устройства на значение давления, при котором такая работа осуществляется.
При выборе вакуумного насоса также следует учитывать конструктивные особенности такого оборудования. От данного параметра, в частности, будет зависеть, насколько простыми будут эксплуатация, техническое обслуживание и ремонт вакуумного насоса
Кроме того, надо обратить внимание на такие характеристики выбираемого оборудования, как число оборотов; мощность, которую потребляет приводной двигатель; количество ступеней откачки; объем используемой рабочей жидкости и ее расход, а также размеры и вес устройства
Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства
Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.
Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.
Данное руководство покажет как сделать вакуумный насос своими руками.
Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.
Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.
Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).
Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.
Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.
Также потребуется:
- Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
- Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
- Эпоксидная смола (холодная сварка).
Все эти материалы легкодоступны и могут быть приобретены в магазине.
Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.
ПРИМЕЧАНИЯ.
Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.
Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.
Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.
Вот несколько советов по использованию насоса и ограничениях в использовании:
Для вакуумного упаковывания:
- Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
- Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
- Отключайте время от времени насос, чтобы охладить его.
- Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.
Для вакуумного формования:
- Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
- Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
- Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.
Особенности насоса для откачки воздуха
В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:
- объем воздуха, который насос откачивает за определенное время при допустимом давлении;
- объем входного (заборного) отверстия, который влияет на скорость работы;
- уровень давления при входе и выходе воздуха (максимально допустимый);
- рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
- остаточный уровень давления без выпуска воздуха (минимальный показатель);
- уровень минимального рабочего давления;
- энергозатратность за единицу времени;
- объем антифриза, необходимый для охлаждения системы;
- время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).
Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .
Простейшие самодельные ручные помпы
Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.
Для перелива жидкости
Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.
Помпа из пластиковых бутылок Источник usamodelkina.ru
Процесс изготовления следующий:
- Из крышки удаляется пластиковая прокладка.
- Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
- В самой крышке по центру просверливается отверстие диаметром 8 мм.
- У одной из бутылок срезается горлышко.
- Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
- Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
- От второй бутылки отрезается верхняя часть, в виде воронки.
- Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
- На другой конец трубы насаживается гибкий шланг произвольной длины.
Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.
Вакуумный насос из автомобильного компрессора
Важные критерии выбора
При выборе насоса необходимо обратить внимание на несколько важных критериев. Первый и основной – это давление, которое обеспечивает устройство. В зависимости от этой характеристики оно может быть:
В зависимости от этой характеристики оно может быть:
- низковакуумным (обеспечивает 105 до 102 Па);
- средневакуумным (от 102 до 10-1 Па);
- высоковакуумным (от 10-1 до 10-5 Па);
- сверхвысокого вакуума (обеспечивает давление ниже 10-5 Па).
Наиболее низкое давление обеспечивают центробежные и водокольцевые вакуумные насосы. Однако у различных моделей этот показатель разный
Поэтому при выборе в первую очередь следует обращать внимание не на тип прибора, а на его технические характеристики
Следующий немаловажный параметр – габариты. Для устройств, которые будут использоваться на предприятиях, они не столь важны. А вот если прибор планируется применять в относительно небольшой лаборатории или медицинском учреждении, размеры очень важны. При этом нужно добиться оптимального соотношения габаритов и технических характеристик оборудования.
Какой вакуумный насос используете Вы?ВодокольцевымМембранным
Также следует обратить внимание на химическую совместимость насоса. Не все модели рассчитаны на использование с веществами, которые активно взаимодействуют с различными поверхностями. Перед покупкой придется проанализировать, с какими соединениями будет вестись работа и изучить, какие устройства способны с ними функционировать без ущерба для себя
Перед покупкой придется проанализировать, с какими соединениями будет вестись работа и изучить, какие устройства способны с ними функционировать без ущерба для себя.
Еще один важный параметр – расход. Фактически он характеризует мощность прибора. Под расходом подразумевают количество газа, которое оборудование прогоняет через себя за единицу времени. Чем он выше, тем быстрее удается добиться нужных показателей давления в системе.
Виды вакуумных насосов и принцип их действия
Все насосные устройства, предназначенные для создания вакуума в замкнутом объеме, делятся на три основных типа:
- устройства водокольцевого типа;
- пластинчато-роторные вакуумные насосы;
- насосы мембранно-поршневого типа.
Принцип работы вакуумного насоса водокольцевого типа

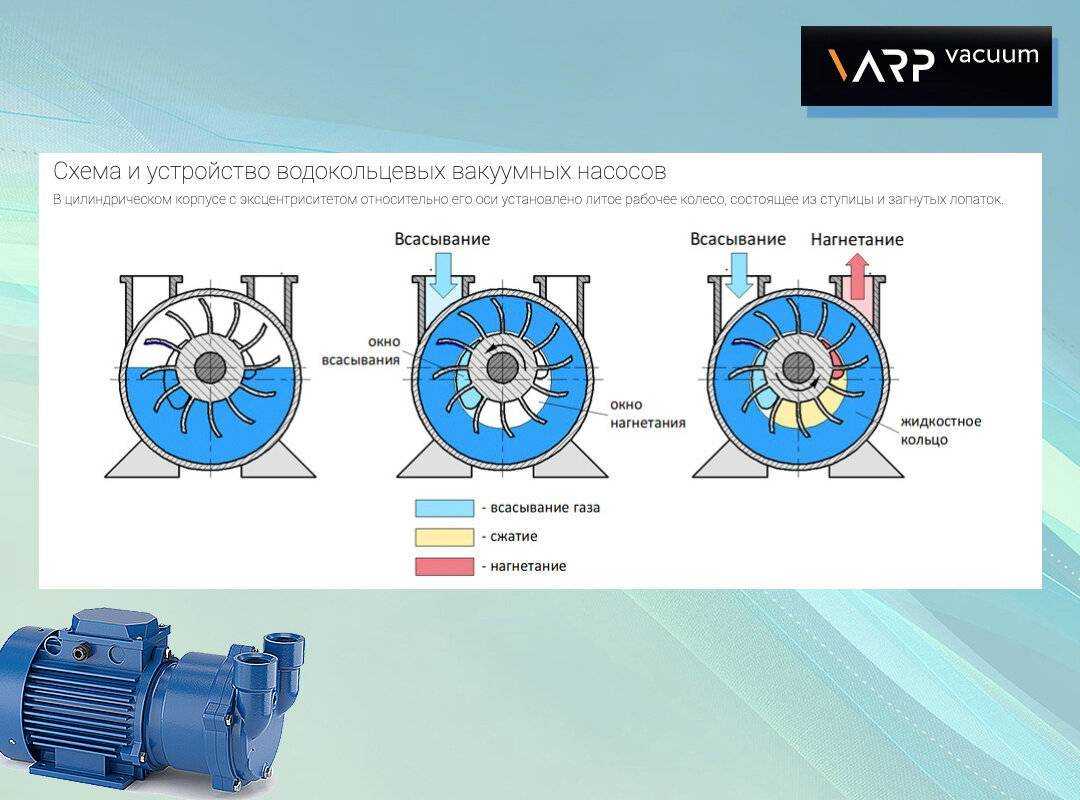

Принцип действия насосов водокольцевого типа основан на том, что их механизм, вращаясь в окружающей его жидкости, создает разрежение воздуха в центре камеры лопастного механизма, что и обеспечивает всасывание воздуха через входной патрубок оборудования.
Принцип действия и устройство пластинчато-роторного вакуумного насоса
Вакуумные насосы пластинчато-роторного типа, которые, как правило, изготавливаются в двухкамерном исполнении, работают за счет того, что газовая среда при помощи роторного механизма нагнетается из одной камеры устройства в другую.
Схема поршневого вакуумного насоса типа ВНК-6
Насосы мембранно-поршневого типа, отличающиеся универсальностью, оснащаются клапанами и поршневой системой. Поршни, совершая возвратно-поступательные движения в рабочей камере, то снижают давление воздуха, то увеличивают его, что и способствует всасыванию воздушной среды через входной патрубок устройства и ее выталкиванию через выпускной патрубок. Система клапанов в конструкции вакуумных насосов данного типа обеспечивает движение воздуха в одном направлении.
Любой человек знает, что такое насос, и хотя бы раз пользовался им. Но вакуумная конструкция — это совершенно другое дело. Многие считают, что подобное приспособление используют в исключительно производственных целях, а для личного применения оно не подходит. Но они ошибаются. Устройство отлично подходит и для домашних нужд, но цена его высока. Поэтому многие задумываются о том, чтобы сделать вакуумный насос своими руками.
Разновидности самодельных конструкций
Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах
И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер
Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.
Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.
Использование автомобильного насоса
Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.
А изготовить его можно с помощью следующих шагов:
- Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
- Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
- После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
- Собрать механизм.
Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.
Монтаж вакуумного клапана
Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.
Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.
Изготовление из компрессора
Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.
Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.
Вакууматор из мотора от холодильника
Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.
Такая конструкция создаётся по следующему алгоритму:
Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор
На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя. После этого только остаётся присоединить шланг и можно пользоваться.
Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо
Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.
Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:
- Поломка электрического двигателя или его неквалифицированное подключение к сети.
- Несогласованность привода и вала мотора холодильника.
- Заклинивание рабочего элемента.
- Создаётся накипь.
- Перегрев вакууматора и его деталей.
Таким аппаратом можно без проблем откачать воздух из банки или бутылки.
Подготовка к созданию. Колба
Для приготовления ручной помпы для увеличения члена своими руками потребуется три основных заготовки.
Колба – это приспособление, в которое будет помещен пенис во время «тренировки». Рекомендуется приобрести цилиндрическую мензурку в аптеке или в магазине медицинских товаров. Если же возможности ее купить нет, то можно использовать подручные аналоги:

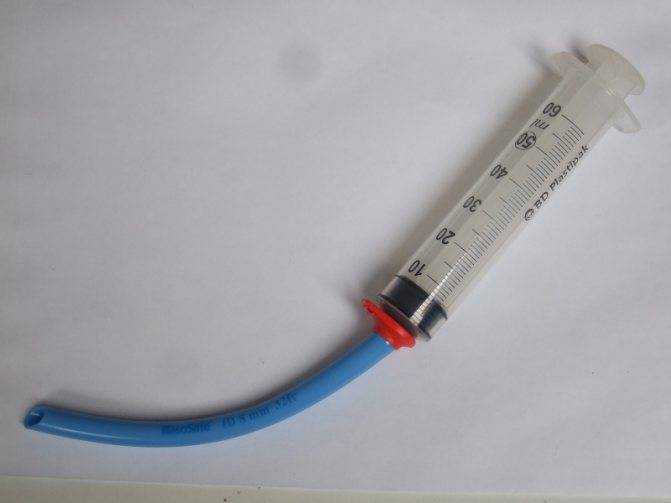

Внешняя составляющая от большого шприца, освобожденная от иглы и внутреннего стержня.
