Критерии выбора компрессорного оборудования
Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.
Ключевыми параметрами компрессорного оборудования являются:
- Расход воздуха (производительность).
- Рабочее давление.
- Требования к чистоте воздуха.
Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.
Например, расход воздуха, может быть рассчитан по следующей схеме:
- Расчёт количества воздуха при непрерывной эксплуатации.
- Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.
При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.
Правила безопасности во время работы
Каким бы ни был тип используемого оборудования – стационарным или мобильным, поршневым или винтовым, – есть определенные условия, которые необходимо соблюдать в штатном режиме. Следует:
- следить за стабильностью напряжения, подаваемого на клеммы компрессора. Большие просадки и скачки недопустимы.
- контролировать состояние магистральных трубопроводов, по которым проходит сжатый газ от компрессора. Утечки приводят к просадке давления у потребителей, и увеличению наработки компрессора.
- не допускать превышение давления в пневматической сети предприятия выше допустимой нормы. Необходимо установить предохранительные клапаны на участках трубопровода и ресиверах
Техника безопасности предполагает надзор и обслуживание. Назначение и устройство компрессора винтового типа подразумевает работу в автоматическом режиме, но не избавляет от решения плановых вопросов.
Уход
Его нужно поручать специалистам, прошедшим подготовку, и они в процессе проведения работ должны использовать только рекомендованные производителем техники расходные материалы и запчасти. Если агрегат находится на гарантии, все работы должны проводится сотрудниками сертифицированного сервисного центра.
Все виды ремонта, испытания, проверки необходимо проводить в соответствии с эксплуатационной документацией, а итоги работ фиксировать в журнале тех. обслуживания.
Воздушный компрессор какой фирмы выбрать
Воздушные электрические компрессоры – узкоспециализированное оборудование для конкретных задач. Его производством занимаются многие компании, однако отдавать предпочтение стоит только проверенным, чья продукция сама зарекомендовала себя на рынке. Надежные производители, в сравнении с компаниями-однодневками, регулярно внедряют новые, собственные технологии, обеспечивают обслуживание техники и ее полное соответствие заявленным параметрам.
Наша редакция подготовила краткий обзор из пяти самых популярных брендов, которые производят компрессорное оборудование высокого класса:
- Fubag. Название бренда – синоним лучшего качества по доступным ценам. Компания предлагает на выбор несколько линеек оборудования различной компоновки. Среди компрессоров Fubag есть модификации различного класса – от бытового до профессионального.
- Denzel. В поиске выносливой и неприхотливой техники эксперты рекомендуют любые компрессоры данного производителя. Даже бытовые модели с легкостью справляются с небольшими перегрузками и не подводят в трудную минуту.
- Wester. Несмотря на производство в «Поднебесной», оборудование от Wester полностью соответствует указанным параметрам. Даже маломощные модели оснащают дополнительными опциями, такими как антивибрационные ножки, защита от перегрева.
- FiAC. Бренд сочетает в себе итальянские технологии и комплектующие и белорусское производство. Именно эта техника, по отзывам покупателей, надежна и стабильна от серии к серии.
- Кратон. Отечественная марка предлагает пользователям хорошее качество, обеспечивает сервисным обслуживанием и комплектующими.
Как правильно оснастить рабочую станцию

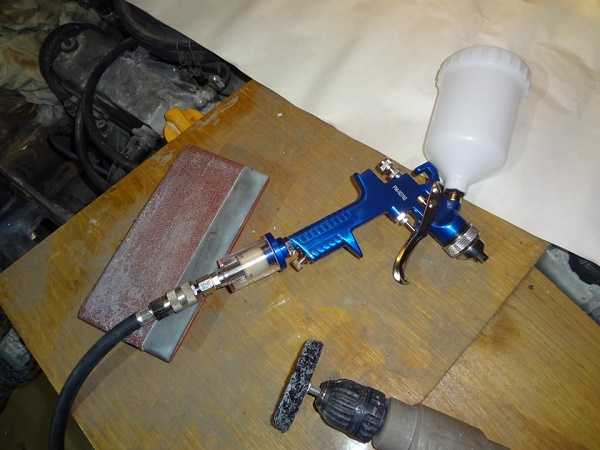

Выбор компрессора делается, в первую очередь, по характеристикам краскопультов и другого используемого пневматического оборудования. Для этого определяется по техническим паспортам номинальная граница показателя давления, а также требования к прокачке. Исходя из этих цифр, делается выбор нагнетателя.
Однако факт, что компрессор полностью удовлетворяет потребности используемого инструмента, не означает, что устройство обеспечит комфортную работу. В первую очередь, это связано с невозможностью функционирования любого типа оборудования в непрерывном режиме. Особенно это касается поршневых компрессоров.
Зачем нужен ресивер, и как выбрать его объем
Чтобы система подачи воздуха не заставляла мириться с ограничениями, создается система ресиверов. В самом простом случае — это металлический баллон большой емкости, оснащенный реле давления. На его выходе устанавливается редуктор, стабилизирующий выходное давление. Система работает следующим образом:
- компрессор включается и нагнетает воздух в ресивер;
- при достижении давлением максимального, настроенного реле, показателя — питание компрессора отключается;
- в ходе отбора воздуха краскопультом давление в ресивере падает;
- при падении давления ниже настроенного реле предела происходит пуск компрессора.
Таким образом, ресивер позволяет автоматически отключать компрессор для его охлаждения. При этом на входе краскопульта сохраняется достаточное для качественной работы давление.
При создании ресивера следует соблюдать два правила:
- выбирать баллон, способный выдержать давление минимум в 1.5-2 раза большее, чем максимальный показатель, формируемый компрессором;
- обеспечивать емкость ресивера в 33% от номинальной производительности нагнетателя.
Совет! Приведенный расчет емкости — максимально простой. При тщательном планировании (в условиях постоянной работы оборудования) рекомендуется воспользоваться формулами, предлагаемыми производителем конкретного нагнетателя или рассчитать объем по стандартным методикам с учетом отбора, накачки, температуры окружающей среды и других параметров.

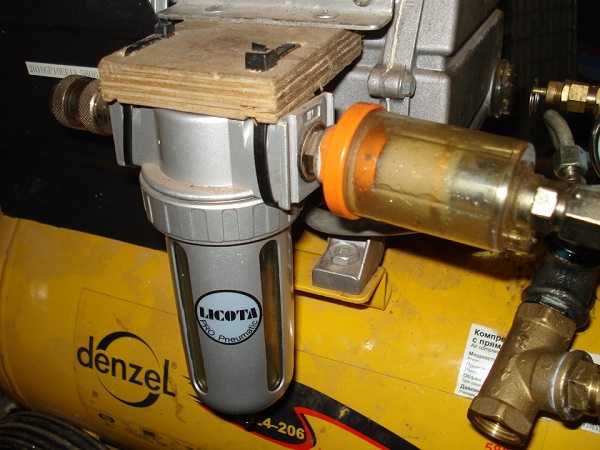

Как не испортить покраску: удаление примесей
Каждый тип компрессора имеет свои особенности формирования воздушного потока на выходе. В частности, у безмасляных в нем присутствуют капельки влаги. У масляных поршневых — частички смазки. Попадание ненужных примесей способно нарушить характеристики красочной смеси и испортить конечный результат работы. Чтобы этого не произошло:
в системе подачи сжатого воздуха, на выходе ресивера или входе краскопульта устанавливаются влагоуловители;
на входе ресивера или выходе масляного поршневого компрессора монтируются специальные маслоуловители.
Совет! Система влагоулавливания может предлагаться непосредственно в конструкции редуктора. Однако на практике рекомендуется дублировать функционал, устанавливая несколько устройств.
Тип энергопитания основного нагнетателя
Среднестатистический пользователь представляет себе компрессор как устройство, которое включается в розетку 220В. Однако анализ рынка, при условии внимательного выбора оборудования под конкретные потребности, показывает: нагнетатель выгоднее выбирать под существующую энергосеть. Сегодня в продаже предлагаются:
- компрессоры 220В, однофазной сети;
- устройства с привлекательными характеристиками, ориентированными на трехфазную сеть 380В;
- нагнетатели, способные работать с двумя типами сетей питания.
При выборе компрессора удобно ориентироваться на существующую структуру энергораспределения.
Совет! Если оборудование удовлетворяет критериям эффективности, для него нетрудно приобрести дополнительный преобразователь напряжения или другое дополнительное оснащение.
Лучшие недорогие компрессоры (бытовые)
Бытовые воздушные компрессоры используют для мелкого ремонта, технического обслуживания автомобилей или различных пневмоинструментов. Отличительные черты оборудования «для дачи и гаража» — небольшая производительность, компактные габариты и малый вес. Они редко рассчитаны на подключение серьезных аппаратов, например, антикоров. Максимальный объем ресивера бытового агрегата – до 50 л.
Ниже представлены четыре самых лучших модели воздушных компрессоров, которые можно смело брать для личных нужд. Качество исполнения и надежность гарантируют производители и не раз проверили мастера
1. Denzel PC 50-260, 50 л, 1.8 кВт
Один из лучших бытовых компрессоров по надежности разработан компанией Denzel. Это образец качественного оборудования по низкой стоимости. Благодаря хорошей сборке техника стабильно работает в бытовых условиях и может быть использована в небольших мастерских. Все детали конструкции плотно состыкованы, масляный картер защищен специальной прокладкой, что исключает нежелательные подтеки. Дополнительно агрегат оснащен функцией защиты от перегрева и вторым, к слову, очень точным манометром.
Достоинства:
- надежная сборка;
- быстрое нагнетание воздуха;
- хорошие технические параметры – давление 10 бар и производительность 260 л/мин;
- резиновые антивибрационные упоры;
- компрессор легкий, малогабаритный для своего класса.
Недостатки:
недостаточно выверенная конструкция – неудобно снимать фильтр и откручивать некоторые винты.
2. Wester W 006-075 OLC, 6 л, 0.75 кВт
Модель W 006-075 OLC с ресивером всего в 6 л. компактен, легок и экономичен в обслуживании. Небольшой мощности в 0,75 кВт хватает, чтобы стабильно выдавать 8 бар и 126 л/мин на выходе. При этом малое энергопотребление не нагрузит сеть или небольшой бензогенератор. Это лучший воздушный компрессор среди аналогов, он подходит для покрасочных работ, обслуживания автомобиля, подключения пневматического инструмента. Из дополнительного оснащения компрессора – регулировка давления, масляный индикатор, предохранительный клапан, манометр.
Достоинства:
- идеален для работы в пределах гаража, дачи или дома;
- маленькие габариты и вес;
- невысокая цена;
- полностью соответствует заявленным техническим характеристикам;
- прост и неприхотлив в обслуживании;
- стабилен при продолжительной работе.
Недостатки:
уровень шума выше среднего.
3. КАЛИБР КМК-2100/50У, 50 л, 2.1 кВт
Популярный воздушный компрессор для дома способен бесперебойно трудиться на даче или в гаражной мастерской. Чистый, сухой воздух на выходе позволит проводить покрасочные и очистительные работы, подключать инструмент и различные аксессуары для обслуживания автомобиля. При потреблении в 2,1 кВт компрессор от фирмы КАЛИБР отличается приемлемой производительностью в 275 л/мин и поддержанием давления в 8 бар.
Достоинства:
- прощает небольшие перегрузки и не греется;
- производителен;
- продолжительный скор службы;
- простота перемещения;
- добротная сборка;
- оснащен стальными поршнями.
Недостатки:
- повышенная вибрация и шум;
- заводское масло в картере рекомендуется сразу заменять.
4. PATRIOT Euro 24-240, 24 л, 1.5 кВт
Данная модель – оптимальное решение для выполнения различных работ в быту. Недорогой масляный компрессор отличается средними габаритами и производительностью в 240 л/мин. Его область применения – продувка, промывка, подключение инструмента. При наличии маслоотделителя компрессор можно использовать для покраски или аэрографа.
Достоинства:
- мощный и компактный;
- наличие 2-х манометров для контроля давления;
- есть регулятор давления;
- хорошая устойчивость;
- не требователен в обслуживании;
- набор давления не более 110 с.
Недостатки:
- не подходит для нанесения густых лаков;
- модели некоторых серий без отверстия для слива масла.
Особенность безмасляных приборов
Эти устройства нашли свое применения там, где необходимо обеспечить высокие требования к чистоте воздуха. Их устанавливают в медицинских учреждениях, предприятиях фармацевтической и химической промышленности. Справедливости ради надо сказать, что эти устройства относят к наиболее доступным устройствам в части их стоимости. Эти компрессоры отличаются простотой в эксплуатации и обслуживании. Это говорит о том, что нет необходимости в подготовленном персонале, и при установке их на рабочее место не предъявляются какие-то особые требования.
Но безмасляные компрессоры обладают некоторыми недостатками, например, излишним шумом, который возникает во время работы. Но, производители смогли решить эту проблему, устанавливая на эти изделия звукозащитные кожухи.
Выбирая безмаслянный компрессор необходимо обратить внимание на мощность устройства, их производительность и параметры рабочего давления, которые показывают приборы, устанавливаемые на компрессор. Нельзя забывать и об объеме ресивера. Как правило, в устройство компрессора устанавливают емкости объемом 50 литров
Как правило, в устройство компрессора устанавливают емкости объемом 50 литров.
Особенности безмасляных приборов
Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.
Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:
- нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
- встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
- конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
- высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
- прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
- низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.
Что такое осевые компрессоры?
В отличие от центробежных компрессоров, в агрегатах данного типа движение и сжатие воздуха происходит вдоль оси вала через вращающиеся рабочие колеса и неподвижные направляющие. Во время движения воздуха скорость увеличивается по мере того, как лопасти преобразуют кинетическую энергию в давление.
Схема работы осевого компрессора:
Во время движения внутри компрессора, воздушный поток совершает сложные движения, состоящие из нескольких движений:
- а) абсолютное движение (частицы газа движутся относительно оси двигателя);
- б) относительное движение (частицы газа передвигаются относительно крыльчатки);
- в) переносное движение (вращение колеса относительно оси двигателя).
Осевые компрессоры различаются между собой конструктивным исполнением: одноступенчатые и многоступенчатые, а также – по типу лопаток.
Отличительные особенности осевых компрессоров:
- компактные размеры
- высокий КПД
- работают на высоких скоростях
- реверсивность
- высокая подача воздушного потока
- высокая скорость работы.
Применение
Компрессоры осевого типа широко распространены в машиностроении, авиастроении, в технологических процессах, где необходима высокая производительность оборудования, при компактных размерах и невысоком давлении (1-10 атм.). Также, их применяют в составе комбинированных компрессорных установок в качестве начальных ступеней, в системах вентиляции. Благодаря высокой скорости вращения они идеально сочетаются с газовыми турбинами для выработки электроэнергии и силовыми установками летательных аппаратов.
Распространённые конструкции устройства
Существует несколько видов данного оборудования, имеющих свои характеристики:
- поршневые;
- винтовые;
- безмасляные;
- турбинные;
- масляно-поршневые.
Что касается поршневых устройств, они отличаются надёжностью и удобством использования. Однако, перед тем как выбрать компрессор для покраски, стоит особо внимательно ознакомиться с основными критериями аппарата этого вида. Слабые приборы не обеспечат качественную покраску и могут быть применены лишь при осуществлении незначительной маскировки облущённого покрытия.
К основным достоинствам такого механизма можно отнести невысокую себестоимость, лёгкую замену вышедших из строя деталей и малое потребление электричества. Его работа основана на преобразовании электроэнергии электрическим и дизельным приводом в сдавленную смесь воздуха, которая, перемещаясь по трубке, приводит компрессор в действие.
Винтовые модификации наиболее часто применяются при необходимости нанести лакокрасочный слой на кузов автомобиля. Такие устройства являются весьма простыми в эксплуатации и установке. Воздух в системе сдавливается благодаря одновременному прокручиванию в корпусе аппарата параллельно стоящих воротов. Это провоцирует образование медленно уменьшающихся отсеков, создающих сильное давление воздуха.
Такого рода компрессоры оснащают автоматической системой защиты управления, что обеспечивает бесперебойное поступление газа, позволяя при необходимости выставить требуемый режим даже в сложных условиях. Наиболее часто эти аппараты встречаются на крупных предприятиях, работа которых связана с необходимостью бесперебойного и длительного режима эксплуатации.
Компрессоры безмасляного типа для обработки поверхности автомобиля не используют, поскольку они при работе подают много водорода, вследствие чего в слое краски, нанесённом на кузов, остаются пузыри.
Довольно хорошо себя зарекомендовали турбинные устройства, обладающие высокой производительностью.
Однако у них есть определённый недостаток — отсутствие мобильности.
Компактностью конструкции и отличным качеством выполняемой работы отличаются масляно-поршневые компрессоры. Они идеальны для покраски.

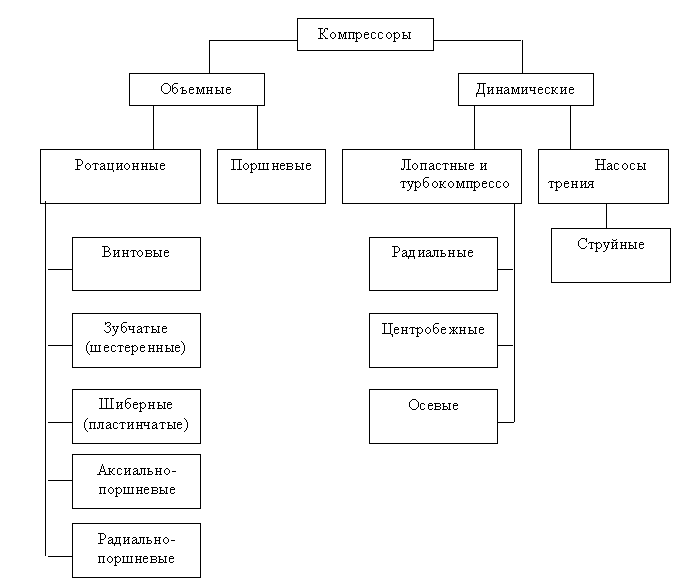

Классификация компрессоров по другим параметрам
Кроме классификации компрессоров по принципу сжатия, принято разделять данные агрегаты по следующим параметрам:
- Тип привода. Компрессоры могут работать как с электродвигателями, так и с двигателями внутреннего сгорания (ДВС). Соответственно, аппараты бывают с прямой передачей (коаксиальные) и с ременным приводом. Как правило, компрессор с прямым приводом – это агрегат бытового назначения. Коаксиальный компрессор привлекает потребителя доступной ценой и широко используются на дачах в гаражах и т.д., поскольку давление воздуха, выдаваемое аппаратом, не превышает 0,8 МПа. Если сравнивать бензиновый и дизельный компрессор, то последний является более надежным в эксплуатации. Также дизель имеет более простое устройство и легок в обслуживании.
- Система охлаждения. Аппараты бывают с жидкостным и воздушным охлаждением или вообще без него.
- Условия эксплуатации. Аппараты могут быть стационарными, работающими только в помещении от электросети, и передвижными (переносными), работа которых допускается на открытом воздухе и при низких температурах. Например, передвижные компрессоры с двигателем внутреннего сгорания широко используются в местах, где нет централизованного электроснабжения.
- Конечное давление. По данному параметру аппараты подразделяют на четыре группы. Агрегаты низкого давления (0,15-1,2 МПа) используются в составе установок для сжатия газов (воздуха). Устройства среднего давления (1,2-10 МПа) применяются для разделения, транспортировки и сжижения газов в нефтеперерабатывающей, газовой и химической промышленности. Аппараты высокого давления (10-100 МПа) и сверхвысокого давления (свыше 100 МПа) используются в установках для синтеза газов.
- Производительность. Указывается в единицах объема за определенных промежуток времени (м3/мин). Производительность агрегата напрямую зависит от таких параметров, как скорость вращения вала, диаметр цилиндра, длина хода поршня. По производительности принято разделять аппараты на 3 категории: малая – до 10 м3/мин; средняя – от 10 до 100 м3/мин; большая – свыше 100 м3/мин.
Кроме всего, компрессоры подразделяются в зависимости от области применения на агрегаты общего назначения, нефтехимические, химические, энергетические и т.д.
Типы воздушных компрессоров
Компрессоры бывают нескольких видов: винтовые, с ременным приводом или с прямой передачей, также к этой категории можно отнести ресиверы и осушители. Работа винтовых компрессоров осуществляется с помощью двух винтовых роторов, которые вращаются в масляной ванне. Они имеют линию контакта, которая, выполняя движение поступательного характера в направлении к нагнетательному окну, ведет к усилению давления воздуха в камерах. Данный вид компрессоров характеризуется такими параметрами: экономичность потребления электрики, надёжность, высокая степень коэффициента полезного действия, который обеспечивается малым трением рабочих элементов и хорошим отводом тепла. Компрессоры с ременным приводом – это разновидность поршневых компрессоров, они оборудованы двумя цилиндрами, в которых воздух прессуется друг за другом последовательно. В конце концов, на выходе получается воздух с очень высоким уровнем сжатия. Эти компрессоры долговечны, высокопроизводительны и активно используются в разнообразных профессиональных сферах.
Компрессоры с прямой передачей (поршневые) – наиболее распространённый вид компрессорного оборудования. Принцип работы довольно простой – электрический двигатель передает энергию, которая вызывает перемещение поршня, а тот, в свою очередь, сжимает воздух, который имеется в цилиндре, и осуществляет необходимую работу. Необходимо различать основные виды поршневых компрессоров – масляные и безмасляные. Масляные поршневые компрессоры отличаются низкой ценой и высокой производительностью, а это дает возможность применять их широко в производственной сфере и в быту. Но также они имеют и значительные недостатки: они работают с масляными фильтрами, которые необходимо постоянно контролировать, проверять на уровень масла и чистить. Безмасляные компрессоры — маломощные (менее 1,5 кВт), но так как воздух, который они выдают, не содержит примесей, а само оборудование не нуждается в специальном внимании и сложном техобслуживания, безмасляные компрессоры являются идеальным вариантом для покраски, особенно в мебельной отрасли.
Поршневые компрессоры – наиболее распространенные устройства в странах СНГ. Эта технология применяется для сжатия воздуха уже в течение двух столетий, благодаря простоте её технической реализации. По такой же причине поршневые компрессоры были главным, и даже единственным видом воздушных компрессоров (за исключением центробежных компрессоров), которые производились в СССР. Основные преимущества поршневых компрессоров — их дешевизна, высокая ремонтопригодность, простота производства. Если поршневой компрессор обслуживать вовремя, то он может прослужить не один год. Поршневые компрессоры имеют такие преимущества перед другими видами компрессоров:
— Приемлемые показатели массы;
— Абсолютная пригодность к ремонту;
— Отлично работают и при высоких перепадах в потреблении сжатого воздуха
— Низкая стоимость;
— Простота в обслуживании и эксплуатации;
— Обеспечивают более длительный срок службы при неблагоприятных условиях эксплуатации. При средней и малой производительности поршневые компрессоры являются лучше винтовых компрессоров. В наше время рынок поршневых компрессоров представляет кроме широкого разнообразия моделей, ещё и большое количеством компаний — производителей: от китайских малоизвестных заводов до огромных мировых лидеров. В Китае собирают очень много компрессоров, которые разработаны известными американскими и европейскими компаниями. Ассортимент продукции так велик, что наиболее простым способом их систематизации является разделение по стоимости. Модельный ряд очень широк: современные компрессоры могут быть бытового и промышленного назначения, и иногда настолько разнообразен, что бывает сложно отдать предпочтение конкретной модели даже в рамках одной компании. Стоимость компрессоров зависит от места продажи, страны производства, имени изготовителя, времени выпуска модели, её конструктивных особенностей.
