Вытяжка на кухне: пошаговая инструкция по установке

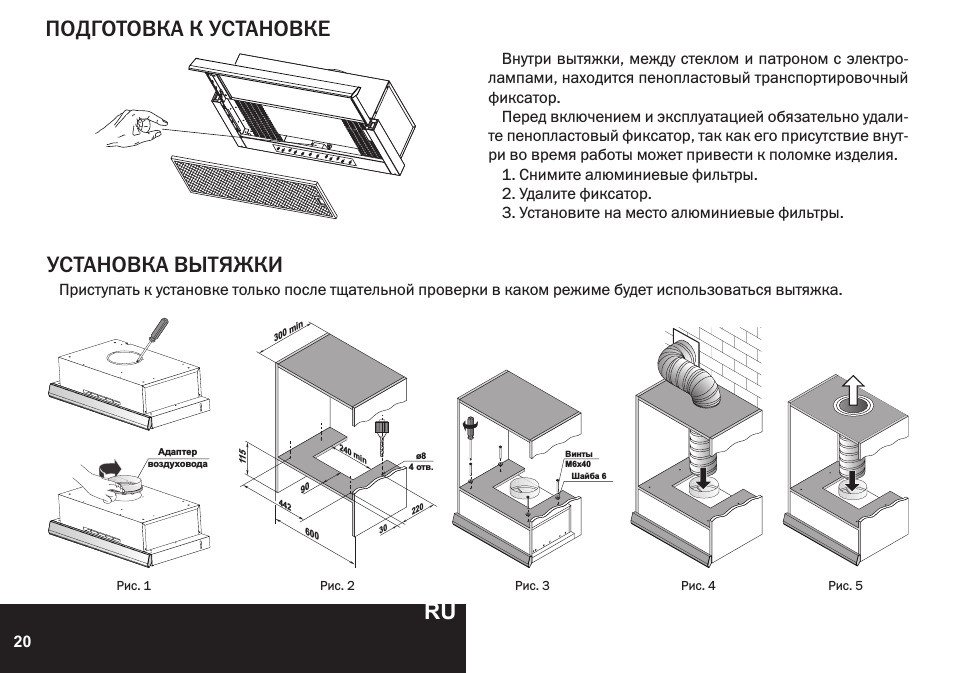

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Монтаж вентиляции: несколько полезных советов

Устроить в частном доме принудительное проветривание кухни с помощью вытяжки в целом не составляет особого труда, особенно если строго следовать всем инструкциям по ее монтажу. Но стоит прислушаться к некоторым полезным советам, которые не всегда отражаются в руководствах по установке от производителя:

Схема движения воздуха при использовании принудительной вентиляции.

Вытяжки могут быть изготовлены из различных материалов, но лучше всего выбирать прибор с алюминиевым корпусом.
Фильтр, установленный в вытяжке, следует менять или чистить не реже чем раз в полгода.
Не стоит гнаться за слишком мощным вентилятором. Не исключено, что воздуховоды, не рассчитанные на повышенную мощность, просто не справятся с интенсивным потоком удаляемого воздуха, тогда летучие отходы и неприятные запахи из кухни могут попасть в другие комнаты.
Надо иметь в виду, что как бы хорошо не были устроены воздуховоды, они могут рано или поздно загрязниться. Поэтому прежде чем предпринимать шаги по обустройству дополнительной вентиляции, стоит узнать, нельзя ли уже существующую привести в должное состояние. Чтобы убедиться в том, насколько хорошо функционирует вся система, следует приложить бумажный лист к вытяжному отверстию или поднести к нему зажженную свечу. Прилипание листа к решетке или затянутое внутрь воздуховода пламя свидетельствует о нормальной работе трубопровода.
Если площадь кухни превышает 15 м², лучше предусмотреть для нее два вытяжных канала.

https://youtube.com/watch?v=Lcr1lSIzEJY

Таким образом, организация эффективной вентиляции кухни не представляется особо сложным делом. Руководствуясь достаточно простыми правилами, можно создать в доме приятный и здоровый микроклимат.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия. У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения

У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Пошаговая инструкция по монтажу вытяжки

Установка вытяжки на кухню является важным шагом для обеспечения комфортной и безопасной работы. Ниже представлена пошаговая инструкция по монтажу вытяжки:

Выбор вытяжки: Перед установкой необходимо выбрать подходящую модель вытяжки. Учтите размеры вашей кухни и особенности плиты — газовой или электрической

Также обратите внимание на тип вытяжки: встраиваемый в шкаф или островной вариант. Существует разнообразие моделей, учитывающих ваши предпочтения и требования.
Подготовка места для установки: Определите оптимальное место для установки вытяжного устройства на основе принципов эффективной работы и эстетической целесообразности

Учитывайте расстояние от вытяжки до плиты, чтобы обеспечить хорошую эффективность захвата паров и запахов.

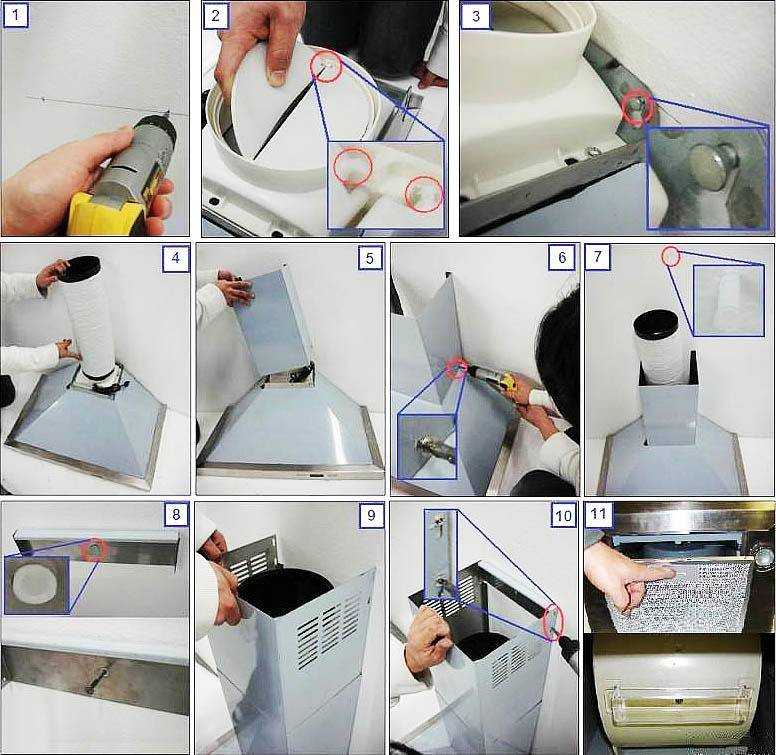

Монтаж вытяжки: Подготовьте необходимые инструменты для установки, такие как отвертка, отрезная пила, шуруповерт и др. Следуйте инструкции, предоставленной производителем, по монтажу и подключению вытяжки к электричеству и вентиляции. Обратите внимание на особенности устройства выбранной модели вытяжки.
Проверка работы: После завершения монтажа, проверьте работоспособность вытяжки. Убедитесь, что она эффективно удаляет пары и запахи. Отрегулируйте скорость вентилятора, если это предусмотрено моделью.
Подключение к электричеству: Если вам необходимо подключить вытяжку к электричеству, убедитесь, что вы соблюдаете все меры безопасности. Если вы не уверены в своих навыках, лучше обратиться к специалистам.
Уход и обслуживание: Регулярно очищайте вытяжку для поддержания ее эффективности. Удаляйте жир и грязь из фильтров и системы вентиляции. Проверьте, нужна ли замена фильтров, и при необходимости замените их вовремя.

При монтаже вытяжки на кухне необходимо учитывать особенности каждого конкретного случая. Зависимость от типа плиты, размеров и характеристик кухни делает монтаж вытяжки индивидуальным. Если у вас возникают сомнения, всегда лучше обратиться к специалистам, чтобы гарантировать правильную и безопасную работу вашей вытяжки.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Особенности эксплуатации

За вытяжкой с отводом в вентиляцию необходимо регулярно ухаживать. Снаружи пыль протирается раз в неделю. Прежде всего для безопасности надо отключить оборудование от электропитания, затем протереть корпус сухой салфеткой.

Если на поверхности остались пятна, вымыть средством для посуды или кухонной мебели, после этого высушить салфеткой.

Металлический фильтр вынимают и замачивают в мыльном растворе. Затем моют губкой или щеткой, ополаскивают проточной водой, высушивают и ставят на место.

Вентиляторы и каналы очищают, согласно инструкции в техпаспорте. Для этого снимают крышку и чистят пылесосом на минимальной мощности.

После сборки вытяжку включают в розетку и, настроив на режим минимальной мощности, дают ей поработать. Затем делают небольшой перерыв, и оборудование готово к эксплуатации.

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Проведение новой линии

Ну и самый надежный способ – самостоятельно подключить вытяжку на кухне к электричеству от распределительной коробки. Конечно, его нужно рассматривать только в том случае, если вы делаете ремонт в доме и уже задумались над подключением кухонной вытяжки. Все, что вам нужно – от промежуточной коробки вывести линию и провести к месту, где вы собираетесь расположить розетку. Тут хотелось бы дать рекомендацию – лучше всего располагать ее над вытяжкой (как показано на схеме ниже), чтобы жир не загрязнял корпус точки подсоединения.

Будет интересно прочитать:

Идея подключения встраиваемой кухонной вытяжки

Как протянуть кабель в перегородке

Каким способом подключить вытяжку к вентиляционной системе

Особенности установки зависят от способа подключения техники к вентиляции. Можно устроить выход в общедомовую шахту или сразу за пределы помещения. Последний вариант дает существенное облегчение монтажа.

Однако, основная часть вытяжек подводится именно к общей шахте. Но тут есть свои подводные камни. При накоплении копоти в вентиляционной трубе может произойти нарушение воздухообмена в других квартирах или формирование воздушной пробки, блокирующей отток воздуха. Кроме того, большая часть решетки закрывается воздуховодом, что оставляет минимальные условия для нормального воздухообмена на кухне.

Чтобы вытяжка не стала помехой естественной вентиляции, можно действовать так:

берем специальную решетку для вытяжек, тройник и обратный клапан;
к решетке крепим тройник;
к нижнему входу решетки присоединяем воздуховод;
на свободный выход ставим обратный клапан так, чтобы его планки запирались при прохождении воздушного потока из трубы;
суть в том, что при работе вытяжки лепестки клапана отогнуты. В вентканал воздух из кухни попадает через открытый выход тройника и решетку. Когда прибор отдыхает, пластины клапана разворачиваются, воздух идет в вентиляционную систему.

Если вы не уверены, что готовы регулярно прочищать всю систему, остановитесь на прямом отводе за пределы помещения. Потребуется сверление отверстия во внешней стене при помощи алмазного бура. Снаружи ставится предохраняющая решетка с обратным клапаном, внутри – воздуховод. Щели заделываются раствором. К системе присоединяется вытяжка. В особых случаях подключение проводится в отдельный вентканал.

Отмечу, что антивозвратный или обратный клапан – это легкая металлическая или пластиковая пластина. Она подвижно фиксируется на двух участках трубы (снизу и сверху). Лепестки клапана подпираются пружиной. Пока воздухоочиститель не работает, пластины перекрывают доступ наружного воздуха. Когда прибор в работе, воздушный поток отгибает пластины вперед путем отжатия пружины.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Расположение розеток в кухне

Итак:

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Подключение методом скрутки

Итак:

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

На фото представлен метод соединения методом сварки

Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

Групповой автомат для подключения вытяжки

Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Установка гофрированных вентканалов из алюминия

Удобные и маневренные при прокладывании вентиляционного канала любой сложности. Можно монтировать ее под необходимым углом. Нет необходимости использовать поворотные фасонные элементы. Реализуют такие типы труб небольшими кусками. Можно растягивать «гармошку» до 3 метров. Такой длины хватит для монтажа вентканала кухни. Не стоит делать слишком длинные каналы. Это способствует понижению работы вентиляции в целом.

Стальной воздуховод-гармошка подходит для несложных систем

Гофра легко присоединяется к патрубку вытяжки, так как имеет стандартный размер. Хомут легко фиксирует такое соединение. Если диаметр сечения прямоугольный, то гофру можно легко изогнуть, придав ей прямоугольную форму. Можно пойти другим путем и купить переходник.

Обязательным условием при монтаже гибкой трубы является растягивание. Проходимый воздух встречает на своем пути сопротивление в виде «гармошки». В таких трубах продукты отработки оседают внутри, поэтому со временем налет и снижение просвета гарантировано. На вентканале также может образовываться дополнительная влага – это конденсат, который появляется из-за разницы температур. Алюминий является проводником тепла, поэтому точка росы будет появляться в зимний период. Трубу в растянутом положении можно легко деформировать. Поэтому ее лучше спрятать под декоративный короб.

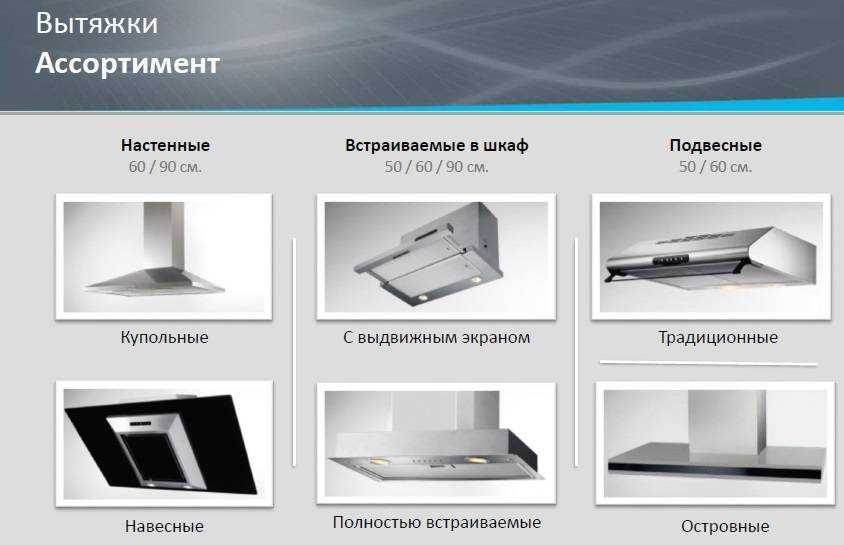

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать

В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.

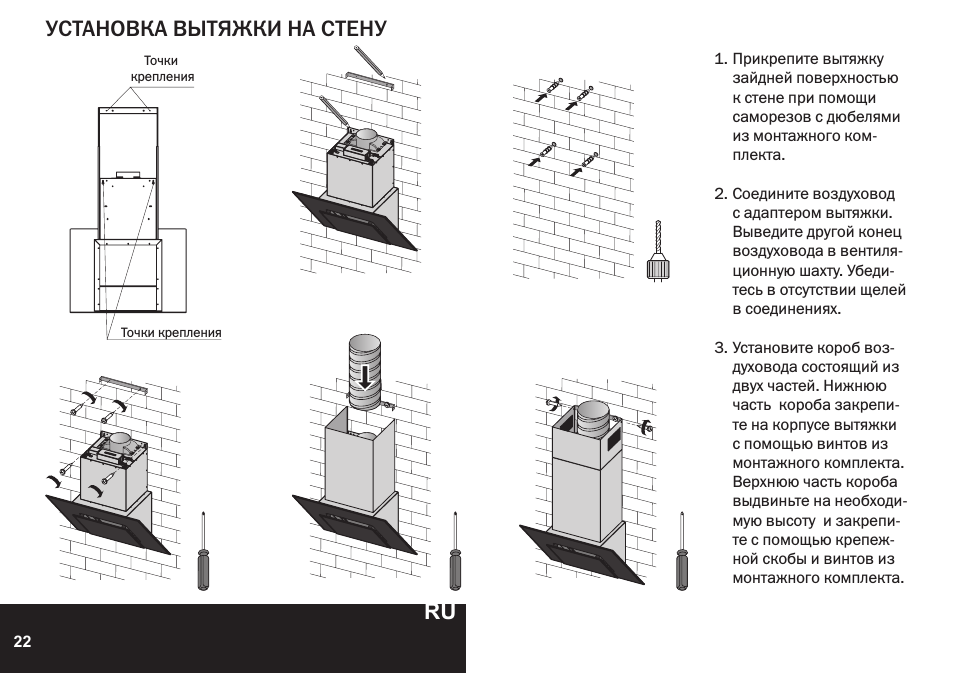

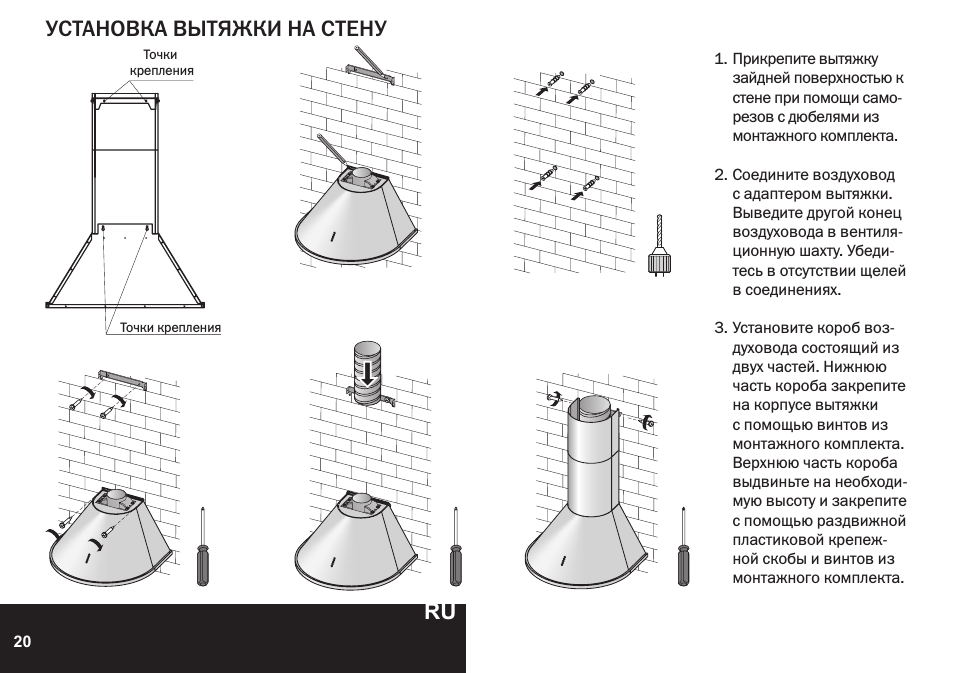

Монтаж вытяжки

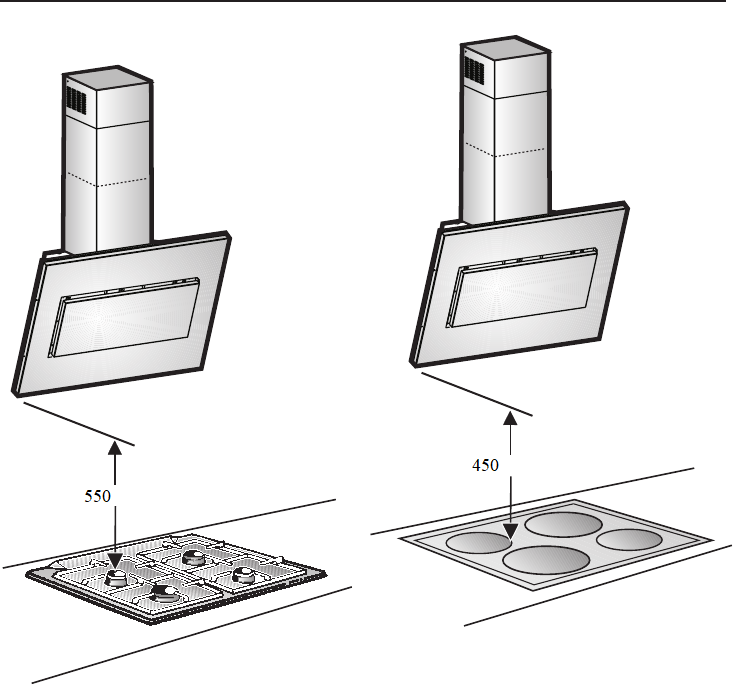

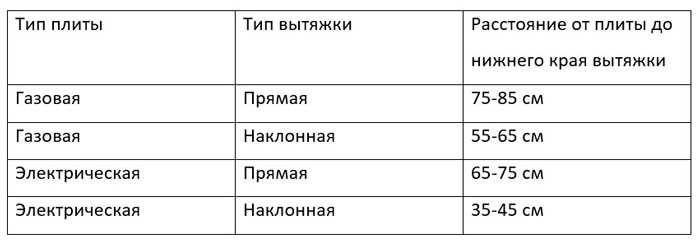

Высота установки вытяжки — главный параметр, который необходимо соблюдать при её монтаже. Оптимальное расстояние от вытяжки до варочной поверхности составляет 75 сантиметров. Если горелки газовые, лучше отступить ещё 10 сантиметров. Над плитой, оборудованной электрическими конфорками, допускается установка кухонной вытяжки на 10 сантиметров ниже.

Если вытяжка наклонная, её нижняя часть должна находиться не ниже 35 сантиметров от электрической плиты, и не менее 55 сантиметров от газовой. Увеличивать эти расстояния более чем на 10 сантиметров тоже не рекомендуется — это снизит эффективность вытяжки.

Если настенную вытяжку невозможно установить вплотную к стене (например там проходит газовая труба), используются специальные саморезы-шпильки. Они вкручиваются в стену как обычные саморезы, а снаружи остаётся резьбовая часть, на которую вытяжка крепится с помощью болтов.

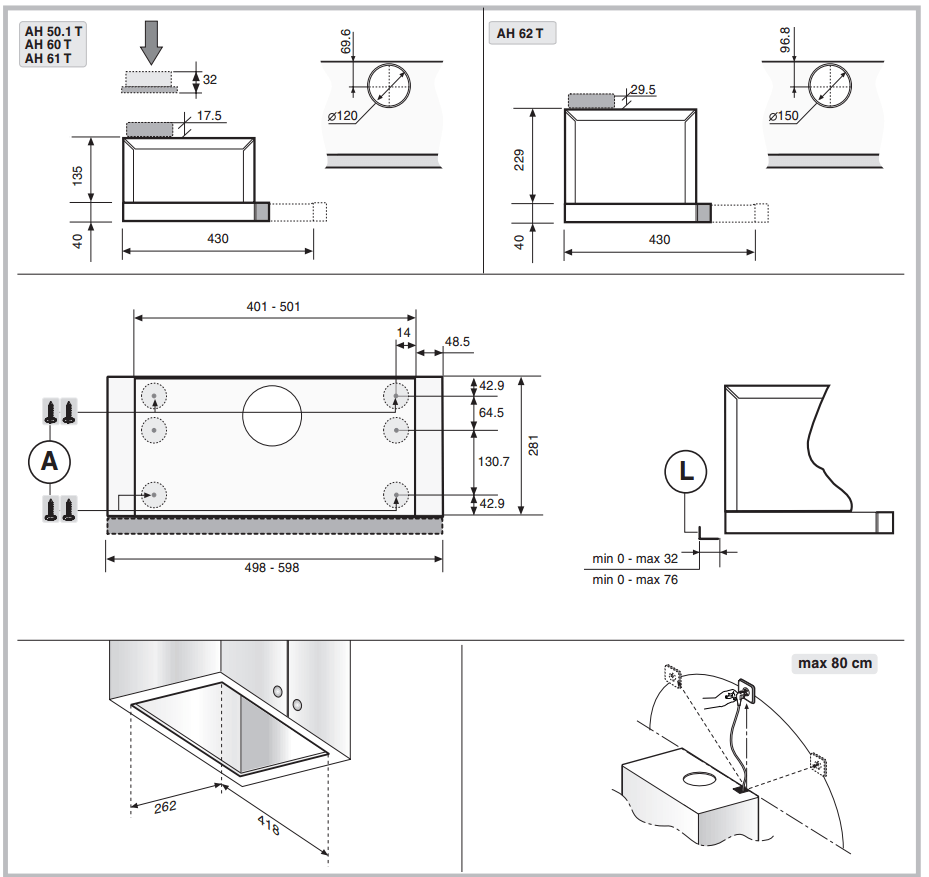

В случае установки встраиваемой вытяжки, шкаф над плитой может потребовать переделки — перемещения нижней полки. Обычно соединения современной мебели разъёмные и проблем не возникает.

Нужно только аккуратно разметить и просверлить новые отверстия в боковых стенках. Отверстие под воздуховод выпиливается электролобзиком, его края можно отделать специальным мебельным кантом.

Островная вытяжка крепится к потолку на шпильки с цангами. Возможно тросовое или комбинированное крепление.

После установки вытяжки можно точно измерить размеры воздуховода, отрезать элементы необходимой длины и закрепить.

На этом монтаж завершён — можно приступать к эксплуатации Вашей новой вытяжки!

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин — минимальное возможное сечение.
Sраб — паспортное сечение патрубка вытяжки.
Qраб — требуемый объем удаляемого воздуха.
Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
Qраб рассчитывается по формуле:
Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.
