Как работает микроволновка

Принцип работы[]

В печи происходит диэлектрический нагрев веществ, содержащих полярные молекулы. Электрическая компонента электромагнитных волн ускоряет движение молекул, обладающих дипольным моментом, а межмолекулярное взаимодействие приводит к поглощению электромагнитного излучения и увеличению температуры вещества.

Большинство бытовых СВЧ-печей работает на частоте 2450 МГц, а некоторые индустриальные модели в США — на частоте 915 МГц. Частота выбрана по практическим и конструктивным соображениям.

• Частота должна лежать внутри спектра поглощения воды (он широк и меняется с температурой, в интересном с практической точки зрения диапазоне поглощение увеличивается с частотой);
• С другой стороны, глубина проникновения радиоволн в нагреваемый объект должна лежать в районе нескольких сантиметров (чем ниже частота — тем больше глубина проникновения);
• Источник излучения — магнетрон — мощностью от 500 Вт должен обладать приемлемыми эффективностью, стоимостью, габаритами;
• Частота должна находиться в разрешенном выделенном радиодиапазоне частот. В данном случае ISM диапазон  (англ.)рус. был выделен в 1947 году, вскоре после изобретения микроволновой печи.

Мощность печи

Мощность бытовых СВЧ-печей варьируется в диапазоне от 500 до 2500 Вт и выше. Практически все бытовые печи позволяют пользователю регулировать мощность, используемую для разогрева. Для этого в недорогих моделях печей нагреватель (магнетрон), согласно установленному значению мощности, периодически включается и выключается, изменяя среднее количество подаваемой энергии (такой способ широко используется также во многих других нагревательных приборах, например, утюгах, нагревателях).

Принцип работы микроволновой печи

Чтобы микроволны могли нагреть пищу в ней должны быть дипольные (разные заряды на разных концах, то есть в одной — положительный, с другой — отрицательный) молекулы. И, как оказывается, они есть

Это молекулы сахара, жира, но самое важное — воды, которая есть практически во всех продуктах

В каждом, даже самом маленьком кусочке продукта есть огромное количество дипольных молекул, которые расположены как им вздумается, то есть хаотично. Но стоит им попасть под воздействие электрического поля, как тут же молекулы строятся ровными рядами на силовых линиях поля, причем в строгом порядке: плюс — в одну сторону, минус — в другую. Выстроились. Но как только поле поменяет полярность, вслед за ним подстраиваются и молекулы, поворачиваясь на сто восемьдесят градусов. А теперь представьте, что такое изменение поля происходит очень часто. А вернее, с частотой 2450 МГц. Напоминаю, 1 герц — 1 колебание в 1 секунду, значит несложно подсчитать, что 1 МГц — 1 млн. колебаний за 1 секунду. За 1 колебание поле меняется дважды. Можете вычислить сколько раз наши молекулы изменили своё положение за секунду. Для тех, кто верит на слово — 4900000000 раз.

Представили это бешенное движение молекул? И при этом движении молекулы соприкасаются друг с другом, выделяя тепло, которое и «греет» продукт.

Для тех, кому физика оооочень далека предлагаю потереть ладошки друг о друга. Чувствуете как они становятся теплыми. Вот такой же принцип. И кстати, этот пример показывает, что, таким образом, то есть потирая интенсивно ладошки, мы не сможем нагреть ткани слишком глубоко. Так и микроволны не могут проникнуть глубже трёх сантиметров. Поэтому к действию микроволн подключается теплопроводность, за счет которой вырабатываемое тепло проникает глубже трёх сантиметров.

Что это значит практически и как соотносится к приготовлению пищи в микроволновке? Это значит, что не нужно готовить большой кусок на максимальной мощности. Лучше выставить среднюю и дать теплу спокойно проникнуть вглубь, хорошо проготавливая кусок и не обуглить внешнюю часть.

А жидкие продукты нужно периодически перемешивать, помогая теплу проникать в середину посуды.

Последнее время ходят слухи о том, что подогрев в микроволновке продуктов начинается с внутренней части продукта, что приводит к потере ценных микроэлементов в пище. Но это ошибочное мнение, как вы уже поняли. Проведите практический эксперимент: подогрейте варёный неочищенный картофель, а затем посмотрите на его подсохшую поджаристую корочку и нежную сердцевину.

Инверторная технология

Многие потребители при выборе микроволновой печи стараются найти модель с большим объемом камеры, чтобы обеспечить максимальную универсальность. К сожалению, функциональные элементы часто занимают большую часть всего объема устройства, соответственно, размер печи большой, но её полезный объем маленький. Эта проблема была одной из основных до появления инверторных печей.

Данная технология позволяет существенно уменьшить занимаемое магнетроном место за счет использования компонентов меньшего размера. Это позволяет создавать камеры большего размера, сохраняя габариты всей микроволновки в пределах принятых стандартов.

Инверторная технология кардинально выделяется тем, что в таких СВЧ печах излучатель не должен постоянно работать на предельной мощности, в отличие от классических магнетронов. Интенсивность обработки регулируется импульсным путем, благодаря чему на пищу не попадают мощные скачки СВЧ энергии, что влияет на ее качество. Исследованиями подтверждено, что капуста, обработанная в инверторной микроволновке, удерживает на треть больше витамина C, а свинина сохраняет на 41% больше витамина B1.

Помимо компактности и полезности инверторные СВЧ печи являются и более экономичными устройствами, благодаря использованию только того количества электроэнергии, которое необходимо для поддержания выбранной мощности. Тонкая импульсная настройка режима работы служит и ускорению размораживания продуктов.

На сегодняшний день флагманов в применении данной технологии является компания Panasonic, которая как раз и выпустила первую инверторную СВЧ печь.

Принцип работы микроволновой печи

Чтобы разобраться с этим, необходимо немного вводных данных. Большинство продуктов питания в своем составе содержат следующие вещества: соли, жиры, сахар, воду. Чтобы микроволны «работали», то есть грели пищу, в продуктах должны быть дипольные молекулы.

С одной стороны у них положительный электрический заряд, с другой – отрицательный. В пище этих молекул достаточно – это жиры и сахар, но главный диполь – молекула воды.

В овощах, мясе, фруктах и рыбе содержится большое число дипольных молекул, количество которых достигает миллионов. Если электрического поля нет, молекулы располагаются в хаотическом порядке.

В СВЧ-печах микроволны имеют частоту 2450 Мгц

При наличии электромагнитного поля, они начинают «выстраиваться»: «плюс» направлен в одну сторону, «минус» в другую. Когда поле меняет полярность, молекулы «разворачиваются» на 180 градусов.

В СВЧ-печах микроволны имеют частоту 2450 Мгц. 1 герц = 1 колебанию за секунду. Мегагерц – миллион колебаний. Полярность меняется дважды за один период волны.

Когда на продукты воздействует микроволновое излучение, молекулы в них начинают вращаться чаще, буквально стираясь друг о друга. При этом выделяется тепло, которое и служит источником нагрева продуктов.

Нагрев пищи микроволнами можно сравнить с тем, как греются ладони, если тереть ими одна об другую. «Волны» воздействуют только на поверхностный слой пищи, проникая не глубже 1 – 3 см.

Но, тепло «идет» дальше – включается физика теплопроводности. Отсюда же следует совет: если нужно разогреть большой кусок мяса, лучше выставить микроволновую печь на среднюю мощность. Так он прогреется лучше, хоть на это и уйдет больше времени. Тепло из наружных слоев начнет проникать внутрь.

Аналогично дела обстоят и с супами: их лучше периодически вынимать из печи и перемешивать, помогая теплу пробиться внутрь.

В выпускаемых сейчас моделях печей может быть функция «Двойного излучения» — это говорит о раздвоенном источнике излучения. Благодаря этому разделению продукты прогреваются равномернее, а СВЧ-печь имеет повышенный КПД.

Как устроена микроволновая печь

Требуемые продукты, помещаются внутрь микроволновки на вращающуюся подставку, благодаря которой разогрев происходит равномерно. Вырабатывает микроволны  мощная электронная лампа – магнетрон. При выходе вашего бытового прибора из строя не спешите заниматься ремонтом самостоятельно, учтите, что на магнетрон подается очень высокое напряжение – не рискуйте собой и своими родными.

Защищает от излучения сеточка на двери прибора.

В комплектацию прибора входят:

• шнур электропитания,
• преобразователь энергии;
• магнетрон;
• устройства направляющие и распределяющие волны;
• конденсатор;
• выпрямитель;
• дверца, оборудованная спец. уплотнителями;
• камера печи с тарелкой;
• вентилятор.

Можно ли заменить магнетрон

Главное преимущество современных магнетронов для бытовых микроволновых печей в их взаимозаменяемости. На различные модели микроволновок будут подходить магнетроны производства других фирм, поэтому при необходимости их можно менять. При этом единственным необходимым требованием будет соответствие по мощности. Купить магнетрон можно во многих магазинах электроники, однако чтобы сделать правильный выбор, необходимо разобраться в его параметрах и маркировке. Наиболее часто в микроволновках устанавливаются следующие модели магнетронов:

• 2М 213 (600 Вт номинальной мощности и 700 Вт под нагрузкой);
• 2М 214 (1000 Вт);
• 2М 246 (1150 Вт – наибольшая мощность).

Даже изучив все необходимые параметры этого устройства, производить замену магнетрона в домашних условиях не рекомендуется. Во-первых, снять его самостоятельно будет довольно тяжело, а во-вторых, обеспечить его безопасную работу после установки сможет только квалифицированный специалист.

Стандартная конфигурация магнетрона

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

1. Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
2. Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
3. Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
4. Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
5. Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.
6. Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
7. Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Диагностика неисправностей

Перед тем как разобрать прибор, выключите его из сети и подождите некоторое время. Чаще всего выходят из строя детали:

• предохранители,
• конденсатор,
• диод,
• магнетрон,
• трансформатор.

Сначала проверьте предохранители. Они разрушаются изнутри и это легко заметить. Если они не выглядят перегоревшими, то продолжайте искать. Неисправность большинства деталей можно обнаружить при помощи мультиметра.

Конденсатор проверяют, переведя его в режим омметра. Если при подключении сопротивление отсутствует, замените деталь.

Чтобы проверить высоковольтный диод, подключите его к сети на пути к лампе. Если она горит слабо и прерывисто, то неисправности нет. Если свечения нет или оно слишком яркое, то деталь испорчена. В этом случае и при поломке других элементов, замените деталь. Удар в любом случае распространяется и на нее.

Трансформатор проверяйте осторожно. Для его разрядки должно пройти несколько минут, а с неисправным разряжающим резистором больше

При проверке обмоток конденсатора уберите клеммы пассатижами. Сопротивление первичной обмотки в норме от 2 до 4,5 Ома. Вторичная обмотка накала и вторичная высоковольтная имеют предел 3,5–8 и 140–350 Ома. Если одну из обмоток прозвонить не удалось, то трансформатор неисправен.

Если проверка не обнаружила поломку, проблема может быть в магнетроне. В этом случае присоедините тестер в режиме омметра к клеммам питания. Если сопротивление 2–3 Ома или прибор показывает бесконечность, деталь сломана.

Это основные проблемы, которые можно диагностировать самостоятельно.

Можно ли заменить магнетрон

Главное преимущество современных магнетронов для бытовых микроволновых печей в их взаимозаменяемости. На различные модели микроволновок будут подходить магнетроны производства других фирм, поэтому при необходимости их можно менять. При этом единственным необходимым требованием будет соответствие по мощности. Купить магнетрон можно во многих магазинах электроники, однако чтобы сделать правильный выбор, необходимо разобраться в его параметрах и маркировке. Наиболее часто в микроволновках устанавливаются следующие модели магнетронов:

• 2М 213 (600 Вт номинальной мощности и 700 Вт под нагрузкой);
• 2М 214 (1000 Вт);
• 2М 246 (1150 Вт – наибольшая мощность).

Даже изучив все необходимые параметры этого устройства, производить замену магнетрона в домашних условиях не рекомендуется. Во-первых, снять его самостоятельно будет довольно тяжело, а во-вторых, обеспечить его безопасную работу после установки сможет только квалифицированный специалист.

Стандартная конфигурация магнетрона

Какие продукты не стоит готовить в микроволновке

С едой, которую мы ежедневно разогреваем в СВЧ-печах, тоже не все так просто: некоторые продукты требуют повышенной осторожности. Яйца в скорлупе взрываются, поэтому нужно либо проколоть ее для выброса пара, либо использовать специальную яйцеварку (перед загрузкой в которую, кстати, все равно нужно повредить скорлупу). . Яйца в скорлупе взрываются, поэтому нужно либо проколоть ее для выброса пара, либо использовать специальную яйцеварку (перед загрузкой в которую, кстати, все равно нужно повредить скорлупу).

Яйца в скорлупе взрываются, поэтому нужно либо проколоть ее для выброса пара, либо использовать специальную яйцеварку (перед загрузкой в которую, кстати, все равно нужно повредить скорлупу).

Специальное приспособление для варки яиц в микроволновке

Молочные и кисломолочные продукты, а также готовая детская смесь зачастую неравномерно нагреваются и могут свернуться при нагреве.

Полуфабрикаты в контейнерах. Не стоить класть в микроволновку неизвестные виды пластика, бумажные и тем более фольгированные емкости. Даже если производитель разрешает греть свой продукт в упаковке, лучше переложить еду в тарелку из безопасных материалов.

Вода в микроволновке моментально закипает – а значит, ей легко обжечься. Разогревать таким образом жидкость не запрещено, но стоит внимательно следить за процессом.

Это основные меры предосторожности при использовании СВЧ-печи. Но что на самом происходит с пищей при воздействии микроволн?

Назначение и принцип работы магнетрона

Магнетроном называют электронное устройство большой мощности, которое с помощью изменения потока электронов генерирует высокочастотные микроволны. Молекулы воды, которые обязательно присутствуют в продуктах, имеют хорошую электропроводность. Под действием сверхвысокочастотных магнитных колебаний, создаваемых магнетроном, они начинают двигаться с высокой скоростью, нагревая при этом пищу.

В бытовых приборах используется многорезонаторная разновидность магнетрона, в которой на электроны одновременно воздействуют три поля:

1. сверхвысокочастотное;
2. электрическое;
3. магнитное.

Магнетрон генерирует СВЧ колебания, обеспечивая высокую мощность на выходе, не смотря на небольшой вес и компактные габариты. В непрерывном режиме мощность устройства может достигать десятков киловатт. Максимальная мощность при импульсном режиме работы составляет – 5МВт. Мощность магнетронов, установленных в большинстве микроволновых печей, составляет 650-850 Вт.

Питание маломощных магнетронов осуществляется переменным током. Для более мощных устройств необходим выпрямленный оперативный ток. Магнетроны работают на различных частотах в диапазоне 0,5 – 100 ГГц.

Возможные неисправности

Внутренняя схема магнетрона содержит множество деталей, и, если случается поломка, то причина может крыться именно в них. Случается так, что одна из частей пришла в негодность, но влияет на работу всей лампы. Следует понять, в чем причина неисправности, и решить проблему в домашних условиях. Как именно, мы расскажем далее.

• Металлический колпачок отвечает за сохранность вакуума внутри трубы.Зачастую он ломается, и требуется новая замена;
• Радиатор может прийти в негодность, если деталь перегорает;
• Нить накаливания в результате перегрева может оборваться. Для выявления такой неисправности нужен специальный прибор;
• Фильтр может также перестать нормально функционировать, следует проверять тестером. Исправный элемент будет показывать бесконечность, а сломанный – численное сопротивление;
• Изменение герметичности детали из-за перегрева;
• Нарушение работы высоковольтного диода;
• Неисправность конденсатора высокого напряжения;
• Разлом контактов предохранителя, основная задача которого не допускать перегрева.

Будет интересно Что такое клистрон и как он работает

Опасны ли микроволны

Споры о вреде СВЧ-печей не утихают с момента запуска их в массовое производство. На сегодняшний день нет сколько-нибудь достоверной информации, подтверждающей вред от использования данного вида устройств.

Традиционные духовки и плиты не могут похвастаться таким результатом. Если эксплуатировать устройство четко по правилам, то никакой опасности от его работы нет. Данное заключение подтверждается и тем, как устроена микроволновая печь, о чем было сказано выше.

Вред может приносить не полезная еда, приготовленная в СВЧ-печи (так называемый фаст-фуд), а термическое микроволновое воздействие здесь совершенно не при чем. Вред пирогов (и других мучных продуктов) заключается не в том, что они приготовлены в духовке, а в их повышенной калорийности и медленной усвояемости организмом.

Максимально допустимый вес

Максимально допустимый вес исходит из конструкции кронштейна (изгибов, дополнительных опор). Важен и материал изделия. Максимальный вес фиксированных моделей больше телескопических, что объясняется меньшим количеством уязвимых узлов в схеме.

Показатель веса ищите на упаковке кронштейна. Число теоретическое и аттестованное — под указанной массой кронштейн точно не сломается. Масса свыше ведет непредсказуемо, вплоть до поломки.

Вес выбирайте исходя из массы микроволновки. Чтобы точно не ошибиться с прочностью, берите массу микроволновки и прибавляйте к ней 3-5 килограмм, что даст запас по прочности и позволит не волноваться за кухонный прибор.

Принцип работы СВЧ-волн

Для работы микроволн необходимы дипольные молекулы. Они заряжены одновременно и положительно, и отрицательно. Таких молекул более чем достаточно в овощах, фруктах и мясной продукции. Средняя концентрация, к примеру, в килограмме рыбы составляет несколько миллионов частиц. В обычной среде, без электрического поля, молекулы находится в хаотичном состоянии. Но как только начинает работать магнетрон в СВЧ-печке, то частицы выстраиваются в определённом порядке. Положительно заряженные направляются в одну сторону, а отрицательно – в другую. В момент смены полярности молекулы меняет своё направление на противоположное, разворачиваясь на 180 градусов.

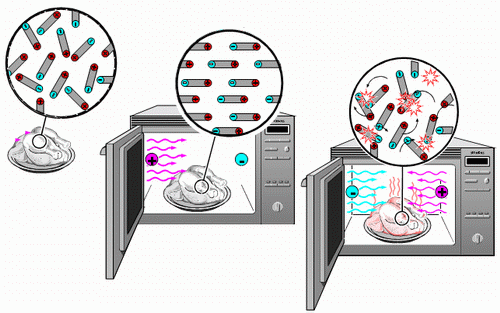

СВЧ волны вызывают разворот молекул

Микроволны в классических СВЧ-моделях двигаются на частоте в 2450 МГц, где каждый герц равен одному колебанию в секунду. Смена поля происходит 2 раза за период одной волны. После включения печки частицы ускоряются, начинают тереться друг о друга, наращивая температуру в камере. Причём волны затрагивают только лишь поверхностный слой, проникая в пищу не глубже 3 см.

С оглядкой на физику теплопроводности можно сделать вывод, что если необходимо разогреть какой-то крупный объект, то гораздо практичнее выставить мощность устройства на средний уровень. Таким образом продукт прогреется заметно лучше, пусть и с бо́льшими временными затратами. Если же включить микроволновую печь на полную мощность, то внешняя оболочка объекта будет буквально кипеть, тогда как внутренности останутся прохладными.

Историческая справка

Как это нередко бывает с полезными и гениальными изобретениями человечества, польза СВЧ волн для бытового применения была обнаружена совершенно случайно. Это произошло в 1942 году в , где физик Перси Спенсер изучал свойства устройств со сверхвысокочастотным излучением.

Согласно одной из версий, ученый случайно положил бутерброд на установку и обнаружил спустя пару минут, что тот прогрелся по всей толщине. Другая версия говорит, что у Спенсера в кармане растаяла плитка шоколада и он, осчастливленный своим открытием, тут же побежал в магазин– спустя некоторое время ученый наблюдал, как СВЧ волны за пару секунд превращают купленную им свежую кукурузу в попкорн.

В 1945 году Перси Спенсер запатентовал технологию использования сверхвысокочастотных волн в пищевой отрасли и через два года первые устройства, аналогичные современным микроволновкам, появились в американских военных госпиталях и столовых. Стоит отдельно сказать, что эти агрегаты, в отличие от современных, действительно напоминали печи, поскольку весили около 340 кг.

В дальнейшем разработку и вывод СВЧ печей на рынок бытовой техники взяла на себя компания Sharp, именно ей принадлежат основные революционные достижения в этой отрасли:

• в 1962 году они выпустили в серийное производство первую бытовую микроволновку;
• в 1966 – стали оснащать печи вращающейся подставкой-столом;
• в 1979 – выпустили первое устройство с микропроцессорным управлением;
• в 1999 – создали первую модель микроволновой печи с возможностью выхода в Интернет.

Сегодня на рынке бытовой техники представлено огромное множество микроволновок с самым разным функционалом, однако все они просты, экономичны и безопасны для здоровья.

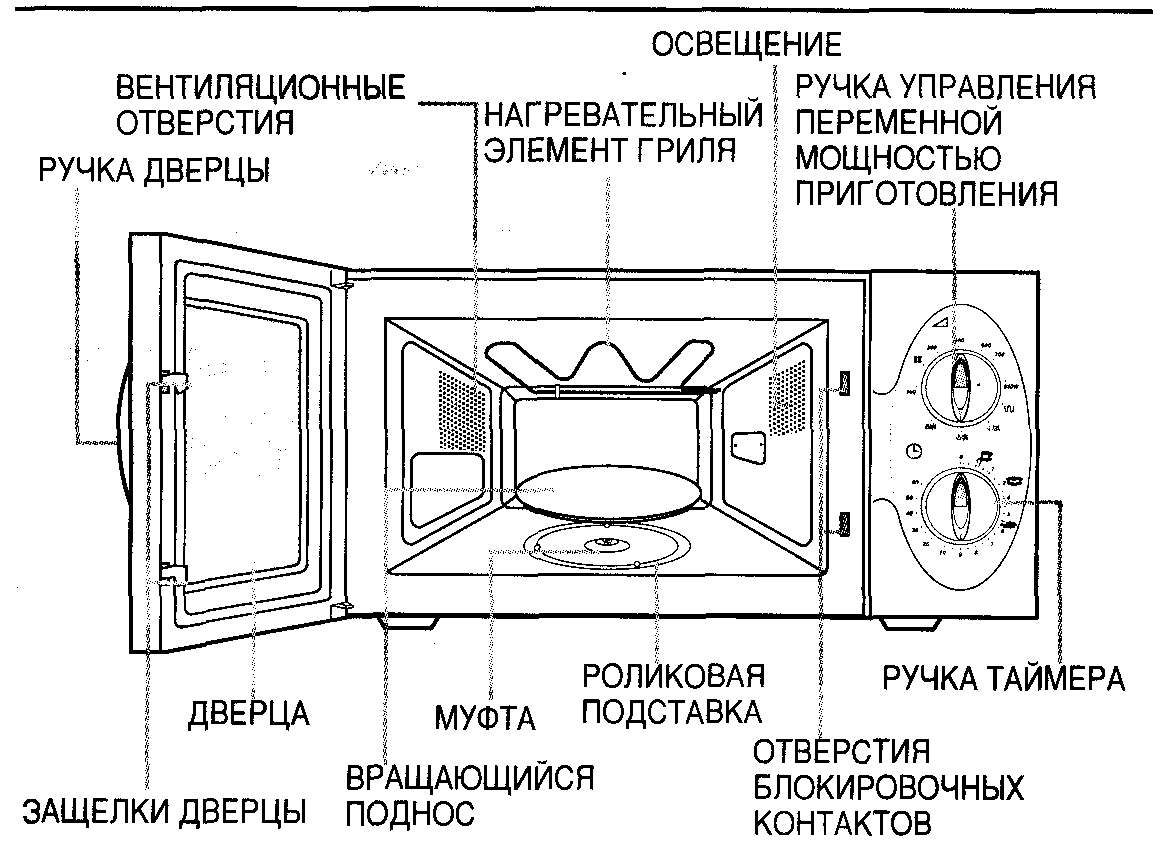

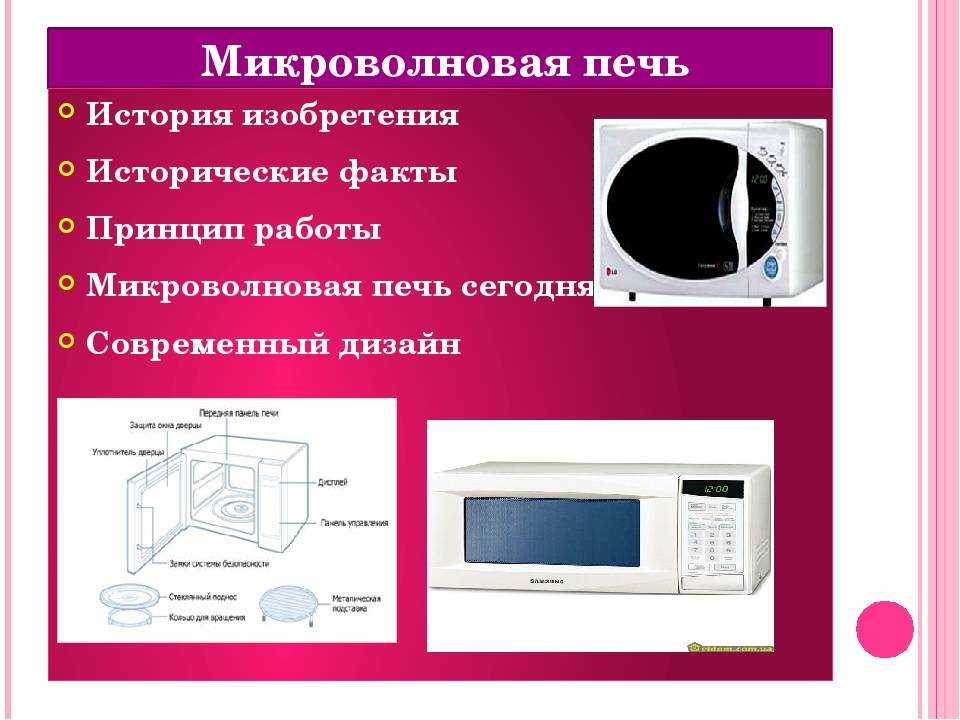

Из чего состоит микроволновая печь?

СВЧ-печь представляет собой миниатюрный духовой шкаф с отсеком для разогрева пищи с панелью управления, которая в зависимости от модели устройства может быть механической или электрической. Внутри камеры расположена вращающаяся тарелка, которая используется для равномерного нагрева блюда.

Вы хотите узнать более подробно, как устроена микроволновая печь? Генерация излучения осуществляется с помощью волновода, закрепленного с правой части камеры. В нише за панелью управления, которая скрыта от постороннего взора, расположен трансформатор и магнетон, что перерабатывает электрический ток в волновое излучение, а также конденсатор.

Конструкция короба СВЧ-печи может быть как из пластика, так и из нержавеющей стали. Материал не сказывается на характеристиках и времени подогрева пищи, а выбор его зависит полностью от эстетических желаний и требований владельцев. При этом особого внимания заслуживает конструкция дверцы, которая обеспечивает обзор внутреннего содержимого и защиту от выхода микроволн.

Дверца представляет собой конструкцию из нескольких стекол и пластин из пластмассы, между которыми расположены листы из перфорированного металла. Именно они препятствуют выходу излучения наружу. При этом по периметру дверцы СВЧ-печи установлен уплотнитель. Теперь вы знаете из чего состоит микроволновая печь, далее перейдем к более подробному рассмотрению процесса ее функционирования.

Дополнительные элементы

В продаже можно встретить технику трёх видов: классическую, с грилем, с конвекцией и грилем. В обычной печке можно разогреть продукты, разморозить их, и только. Тогда как наличие гриля и/или конвекции расширяет возможности оборудования. Естественно, что дополнительные элементы заметно прибавляют стоимости печи и увеличивают расход электроэнергии.

Модели с конвекцией оснащаются вентилятором, позволяя качественно поджарить продукты. Пища равномерно запекается и в результате покрывается хрустящей корочкой. В печах с грилем можно поджарить курицу, пирожки и другие блюда. Такой тандем легко заменяет обычную духовку.

Вентилятор равномерно распределяет тепло по камере

Грили в СВЧ-печах могут быть трёх типов – кварцевые, угольные или на ТЭНе. В первом случае мы имеем скрытый за металлической сеткой элемент, который быстро нагревается, расходует заметно меньше энергии, чем остальные разновидности, и в обслуживании не нуждается.

Угольные грили хороши тем, что практически полностью копируют открытый огонь. Блюда на выходе получаются такими же сочными, как если бы их готовили на мангале или в газовой духовке. Нагревательный элемент выполнен из углеволокна и привередлив в обслуживании.

Грили на ТЭНе универсальны. Их сравнительно легко обслуживать – чистить и менять. Трубки могут располагаться либо сверху, либо снизу. Но есть модели с двумя нагревательными элементами и даже с подвижным грилем, где ТЭН опускается при готовке и встаёт на место, когда технику отключают.

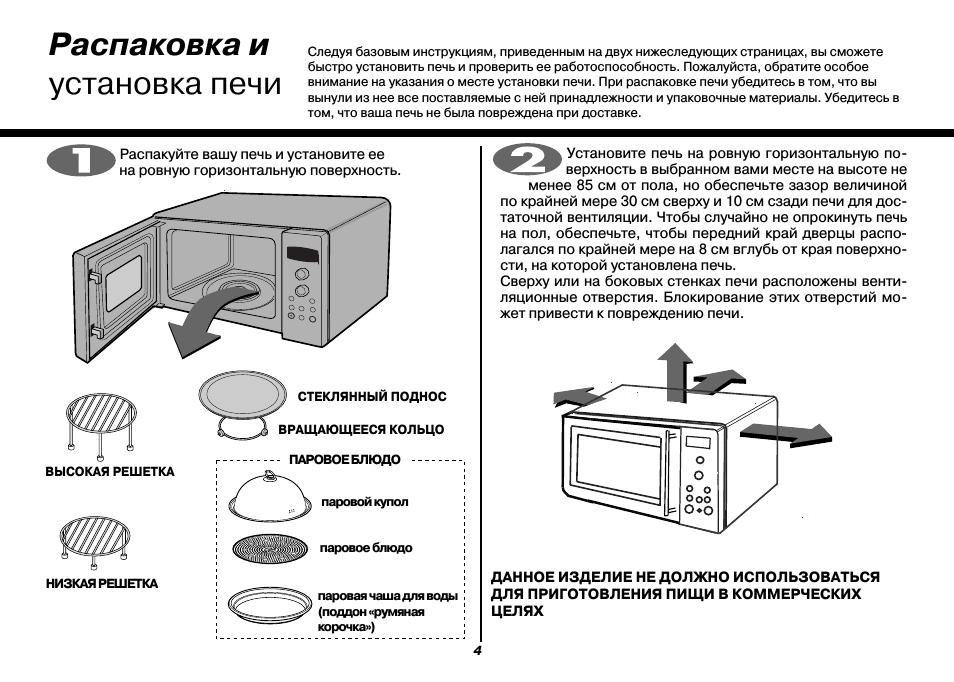

Устройство микроволновки

Внутри микроволновки есть несколько обязательных деталей, поэтому не лишним будет знать, какова их роль. Внутреннее строение имеет следующую конструкцию: металлическая камера, в которой происходит нагрев пищи и дверца, предотвращающая выход излучения наружу.

Чтобы продукты питания разогревались равномернее, для этого в камере предусмотрен вращающийся столик, работающий от мото-редуктора (мотора). Но есть и другие ответственные детали.

Блок управления

Блок управления СВЧ

Панель управления бывает:

• механической;
• электронной.

Блок управления поддерживает заданную мощность и выключает устройство по истечении заданного времени.

Внутри электронного блока – микроЭВМ с богатым потенциалом, поэтому в ходе производства печей ему находят другое применение. Например, встраивают часы или отрывки мелодий, которые сигнализируют об окончании работы.

Блок управления – схема, с которой напрямую взаимодействует человек. Рабочими органами выступают: кнопки, механические переключатели, регуляторы, при помощи которых выставляются параметры работы. Посредством них задается мощность, выбирается режим, программа.

Сама схема устроена по-разному. Простейшая представляет собой круговые регуляторы, один из которых – таймер. Бывает и гибридная система – с кнопками. Она, по сравнению с «механикой» более функциональна.

Все чаще встречается блок управления в виде сенсорной панели. Принципом работы она аналогична механическим кнопкам, только надежнее. Продвинутые схемы поддерживают «программирование» — настраивается мощность и время выдачи излучения.

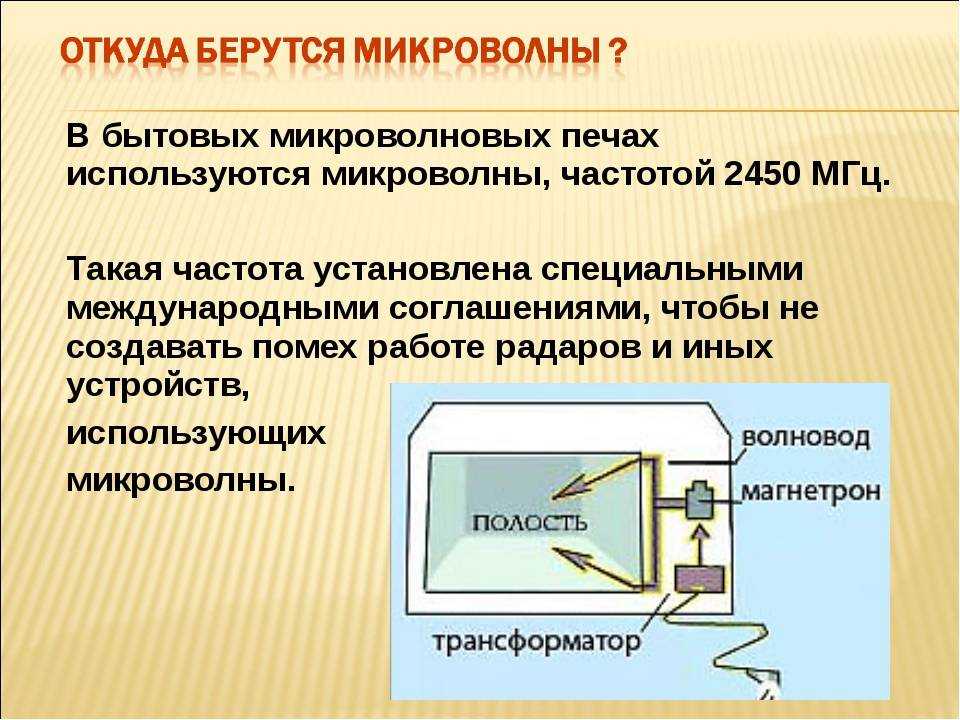

Блок генерации СВЧ излучения

Это «сердце» микроволновой печи. Выглядит элемент как вакуумная лампа, которую можно было встретить в старых кинескопных телевизорах.

Его задача – генерирование интенсивной электромагнитной волны высокой частоты. Когда электроны проходят через магнитное поле – образуется волна, длина которой бывает разной.

Блок генерации включает не единственный СВЧ-источник. Чтобы волны поступали в рабочую зону печи, в ней предусмотрены волноводы. Расположены они за слюдяной пластиной, которая «прячется» за боковой стенкой.

Системы основной и вторичной защиты

Контрольные датчики следят за тем, чтобы ключевые электронные и аппаратные части работали исправно, а не в аварийном режиме. Их функция – обеспечение безаварийной работы микроволновой печи и предотвращение опасных сбоев.

Контрольный датчик

Чтобы защитить человека от воздействия микроволн, в СВЧ-печах есть запорный механизм, состоящих из нескольких выключателей:

• Primary Switch;
• Secondary Switch;
• Door Switch;
• Monitor Switch.

Блок, генерирующий СВЧ-излучение, начнет работать только тогда, когда замкнутся контакты первичного и вторичного выключателей (закроется дверца).

Задача дверного (door) выключателя – блокировать работу реле регулировки мощности. Устанавливается он преимущественно в технике с электронным блоком управления.

Сферы применения магнетронов

Помимо обычных микроволновых печей магнетроны применяются в различных областях промышленности, а также при производстве радиолокационных систем. В зависимости от сферы применения магнетроны имеют определенные особенности:

• Для работы в радарных установках устройство прикрепляется к антенне конической формы с параболическим отражателем. Управление осуществляется с помощью коротких импульсов высокой интенсивности. Излучаемая микроволновая энергия улавливается чувствительным приемником. Отображение обработанного сигнала происходит на электронно-лучевой трубке.
• Для функционирования радиолокационных станций применяются коаксиальные магнетроны, характеризующиеся быстрым изменением частот. Их целесообразно использовать для расширения тактико-технических качеств локаторов.
• В магнетронах, установленных в бытовых микроволновых печах, имеется прозрачное отверстие, которое выходит в рабочую камеру прибора. Использование пустой печи может способствовать поломке прибора, так как микроволны будут не отражаться, а поглощаться волноводом.

В промышленности магнетроны применяются для обеззараживания, сушки зерновых культур. СВЧ-технологии используются при пастеризации и стерилизации молока и других жидких продуктов. Они эффективны для поддержания технологического режима при сушке лекарственных трав или древесины. В химической промышленности магнетроны применяются при получении различных кислот и разложении нитратов

Система защиты

Мощное высокочастотное излучение магнетрона может нанести непоправимый урон человеческому (и не только) здоровью, поэтому особое внимание в современных моделях микроволновых печей уделяется предотвращению данной опасности. Для защиты пользователя и других живых существ от вредного излучения камеры микроволновок изготавливают из экранированного металла

А поскольку сама камера также помещена в металлический корпус, фактически осуществляется двухуровневая изоляция СВЧ излучения

Для защиты пользователя и других живых существ от вредного излучения камеры микроволновок изготавливают из экранированного металла. А поскольку сама камера также помещена в металлический корпус, фактически осуществляется двухуровневая изоляция СВЧ излучения.

Вы можете задать вполне резонный вопрос: а представляет ли опасность стеклянная дверца, через которую мы наблюдаем за готовностью блюда? Не является ли она «прорехой» в этой обороне? Будьте спокойны – стекло покрывается специальной мелкоячеистой металлической сеткой, отражающей испускаемое магнетроном излучение с частотой до 2,45 ГГц (с длиной волны до 122 мм) обратно в камеру.

Немаловажное значение имеет то, как плотно дверца закрывается и прилегает к корпусу. Зазор между её пазом и корпусом специально замеряется на заводе (он равен ¼ длины волны, например, 122/4=30,5мм) и должен сохраняться на протяжении всего срока эксплуатации

Это расстояние способствует образованию стоячей электромагнитной волны, которая не выходит за пределы устройства по той причине, что амплитудное значение в месте соприкосновения корпуса и дверцы равно нулю. Такая простая и эффективная схема организации защиты от излучения известна как СВЧ-дроссель.

Что происходит при открывании дверцы?

Бытует мнение, что при открывании дверцы микроволновки в момент работы на пользователя обрушивается опасное высокочастотно излучение, оказывающее большой вред на организм. В действительности это лишь миф – схема управления магнетроном включает в себя несколько переключателей, реагирующих на состояние дверцы. Их количество зависит от конкретной модели, но обычно их как минимум три. Один отвечает за отключение магнетрона в момент открывания дверцы, второй – за подсветку, а третий передает в микропроцессор информацию о том, в каком положении находится дверца. Работа этих переключателей организована так, что магнетрон может работать только при плотно закрытой дверце микроволновки.
