Насос для стиральной машины: как подобрать + как проводится замена

Как проверить помпу стиральной машины — 4 способа

В зависимости от признаков поломки применяем один из четырёх способов проверки стиральной машинки.

• Машинка не сливает воду
• Слышны посторонние звуки и шум
• Насос гудит и не качает
• Сливной насос не работает, и нет никаких звуков.

Проверку следует вести по принципу «от простого к сложному». Сперва проверяем на засор.

Проверять желательно, не вынимая сливного насоса из стиралки. Это сэкономит время и усилия, если выясниться другая причина неисправности. Некоторые модели машин довольно сложны в устройстве и с непривычки будет довольно сложно даже добраться до насоса.

Проверка улитки помпы

Если слышен необычный шум в зоне расположения помпы (нижняя правая часть машинки), то возможно в улитку насоса попал мелкий предмет после стирки или произошёл критичный засор. Если это случилось в процессе стирки, то предварительно придётся вычерпать воду из барабана. Проверка заключается в следующем:

1. Открываем крышку в нижней правой части панели.
2. Видим круглое отверстие с пробкой — это фильтр.
3. Открываем фильтр методом откручивания. Возможно подтекание воды, поэтому заранее подставим небольшую плоскую ёмкость.
4. Смотрим внутрь полости улитки (можно подсветить фонариком), удаляем посторонние предметы, если они там есть. В нормальном состоянии мы не увидим ничего кроме крыльчатки насоса. Кроме случаев, когда на одну улитку установлено два моторчика — один на слив, другой на рециркуляцию (полив).

Ещё одна традиционная причина — это засор входного патрубка. Поможет чисто механическая прочистка.

Как проверить работоспособность помпы стиральной машины

На иллюстрации: вид стиральной машины снизу, фишка сливного насоса отключена. Видны ещё 2 помпы (рециркуляции и полива).

Внимание! При работе с электрическими устройствами необходимо соблюдать правила техники безопасности!

Если помпа не сливает воду, то чтобы проверить её работоспособность и исключить подозрения в неисправности электронного модуля, действуем следующим способом:

1. Оставляем после стирки воду в баке или доливаем, чтобы уровень воды был немного выше дна барабана.
2. Отключаем стиралку от сети путём вынимания штепсельной вилки из розетки.
3. Снимаем переднюю панель машинки, чтобы иметь доступ к клеммам подключения помпы.
4. Снимем фишку или клеммы, в зависимости от особенностей модели. Подключаем клеммы заранее подготовленного провода с вилкой. Проверяем надёжность посадки и отсутствие взаимного касания контактов. Включаем вилку в розетку. Если вода в баке уходит, значит, насос в работоспособном состоянии. И причину поломки нужно искать в неисправности электронного модуля или других элементов в цепи управления помпой.

Как проверить помпу стиральной машины мультиметром

Третий способ проверки заключается в прозвонке обмотки электромотора помпы. Номинальное сопротивление обмотки любого типа помпы должно находиться в пределах 150-260 Ом. Обесточим машинку. Снимаем контакты подключения помпы. Включаем мультиметр в режим замера сопротивления и касаемся щупами контактов моторчика. Показания на уровне ноль скажут нам о коротком замыкании, а показания бесконечно большого значения говорят об обрыве в обмотке. А также значительное отклонение от номинальных значений свидетельствуют о неисправности обмотки статора. В этом случае помпа стиральной машины нуждается в замене целиком, т.к. ремонт оказывается просто невыгодным, а в некоторых случаях и вовсе невозможным. Данную проверку нужно завершить проверкой при прямом подключении на 220.

Механическая проверка

Для механической проверки снимаем улитку. В данном случае проверяется ход крыльчатки и износ втулок. Провернём крыльчатку вручную. В нормальном состоянии её вращение происходит прерывисто, как бы рывками. Это обусловлено ротором, сделанным из постоянного магнита. Далее: пошатаем крыльчатку из стороны в сторону поперёк оси. Если есть значительный люфт — пора заменить сливной насос. Если же все признаки в норме, последняя проверка заключается в подключении моторчика напрямую в сеть с помощью заранее подготовленного провода с двумя клеммами и штепсельной вилкой. Мотор должен заработать без посторонних шумов.

Замена помпы стиральной машины

В лучшем случае, конечно, заменить на точно такую же. Но если оригинал не найти, то по характеристикам подбирают аналог.

Помпа на замену подбирается по следующим признакам:

• Электрическая мощность в ваттах.
• Способ крепления улитки: защёлки или саморезы.

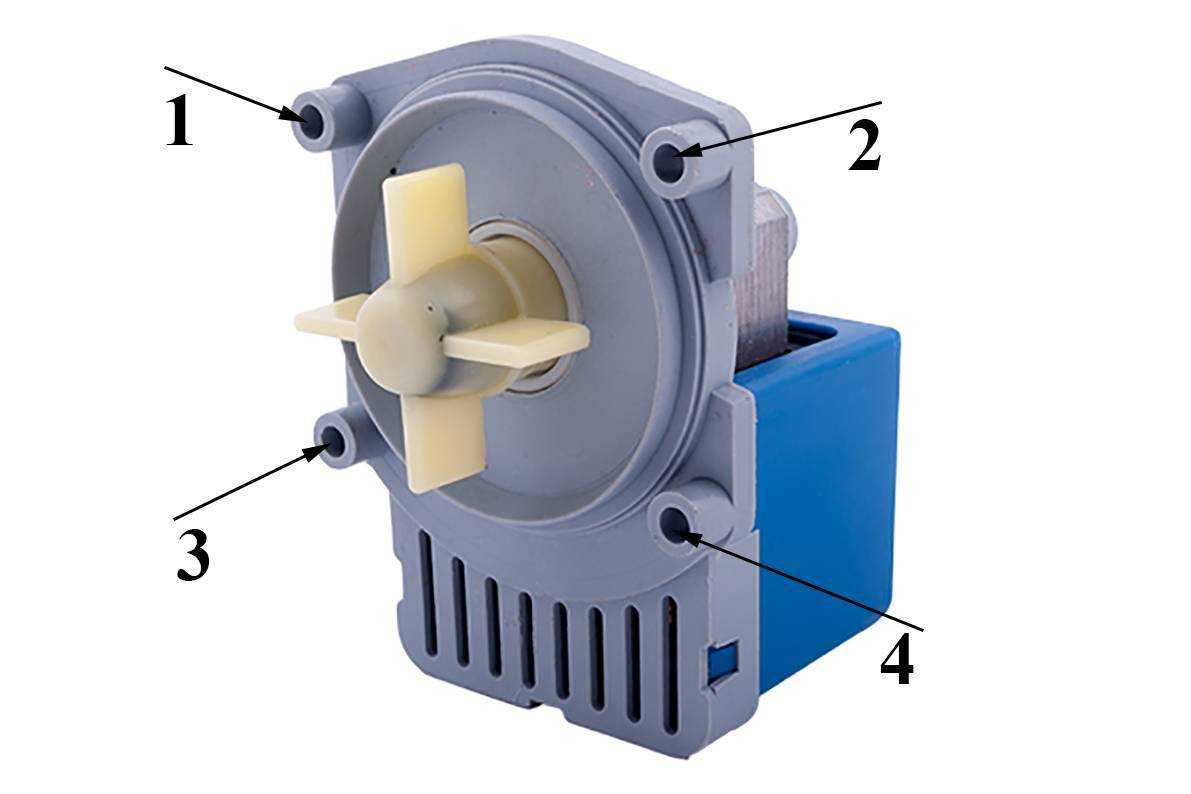

• Количество защёлок или мест крепления под саморезы.
• Электрическое подключение: фишка или клеммы — вместе или раздельно, спереди или сзади.

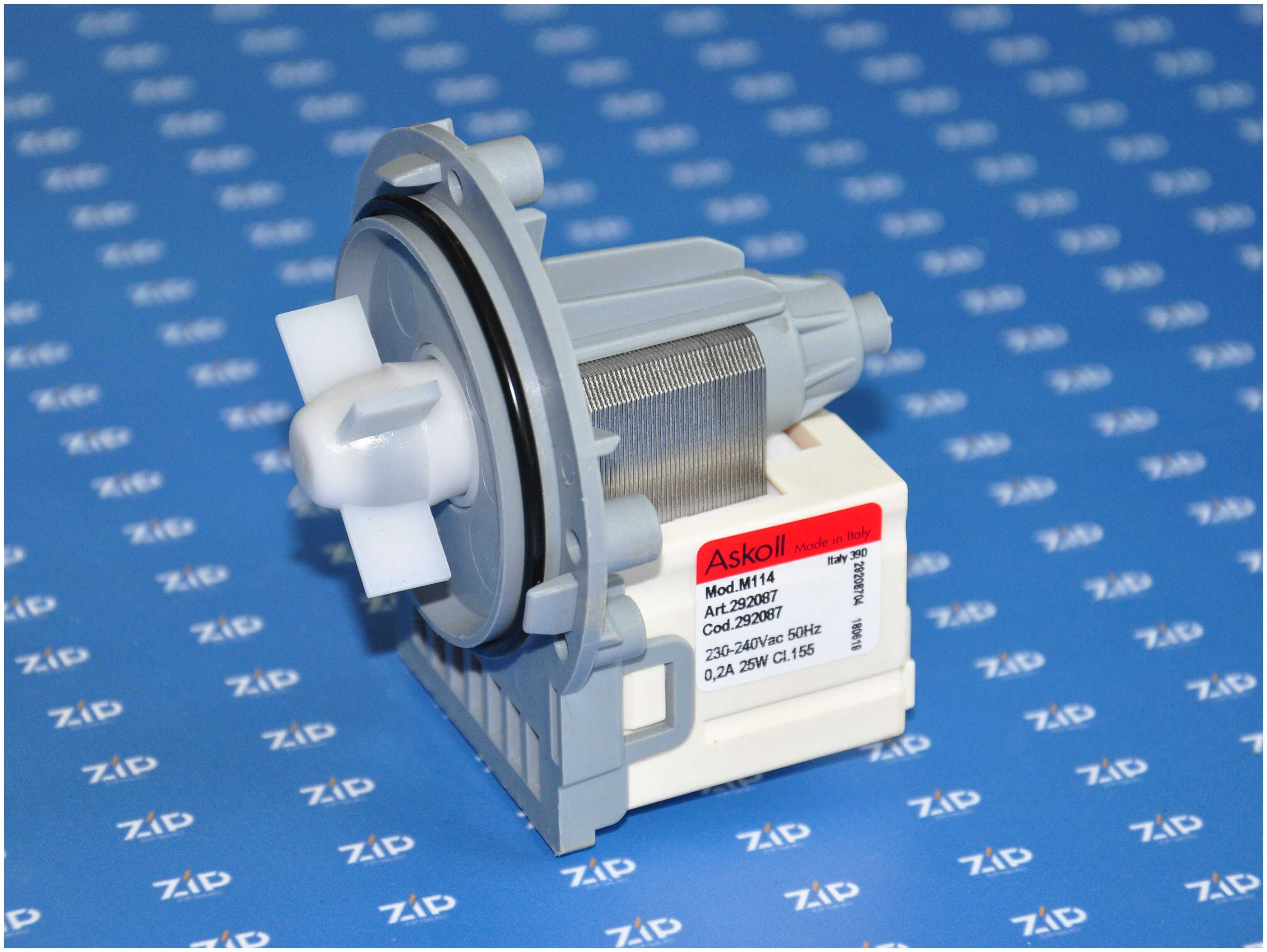

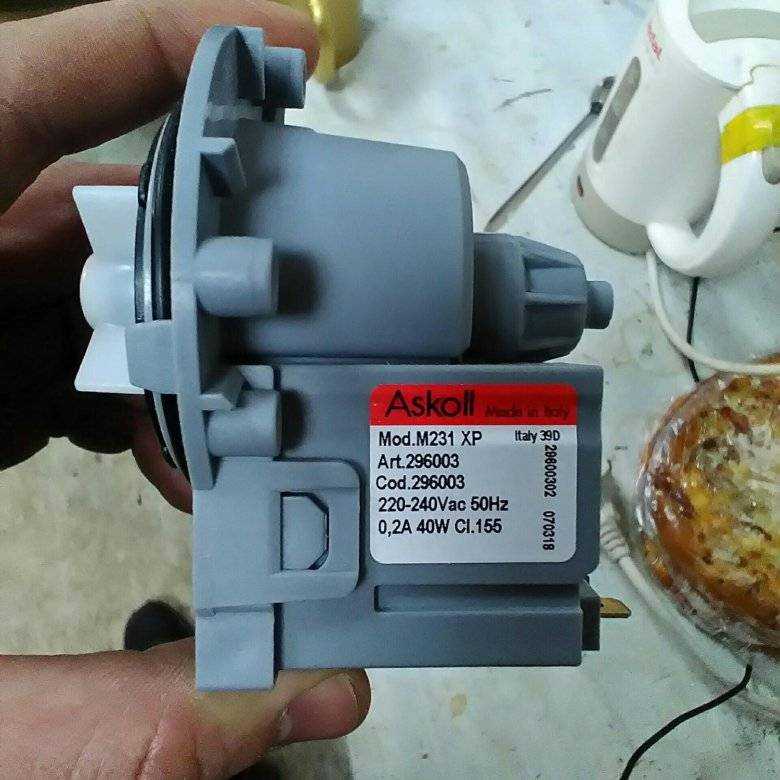

Взаимозаменяемы помпы китайского и итальянского производства Leili, Askoll, SKL, Copreci — при соблюдении признаков и характеристик.

Как избежать поломок насоса

Чтобы снизить вероятность поломки помпы, необходимо использовать порошки, которые не образуют отложений на поверхности крыльчатки и сточных каналов. В состав чистящего вещества входят дополнительные присадки, снижающие жесткость водопроводной воды. На входе в машинку устанавливается фильтрующий картридж, позволяющий отделить от потока жидкости песчинки и окалину. Посторонние частицы разрушают уплотнители и заклинивают крыльчатку, вызывая перегрев обмоток и поломку электрического двигателя.

Помпа может сломаться из-за повышенного сопротивления в сточном рукаве, возникающего из-за ошибочной установки или засорения фильтра частицами ткани. Для стирки вещей с наполнителем (например, пуховиков) используется специальный мешок. Для отделения налипшей грязи рекомендуется проводить цикл предварительной ручной очистки. После удаления глины и полоскания ткани в воде изделие загружается в барабан машины. Такой метод удлиняет процедуру стирки, но предотвращает повреждение ротора помпы.

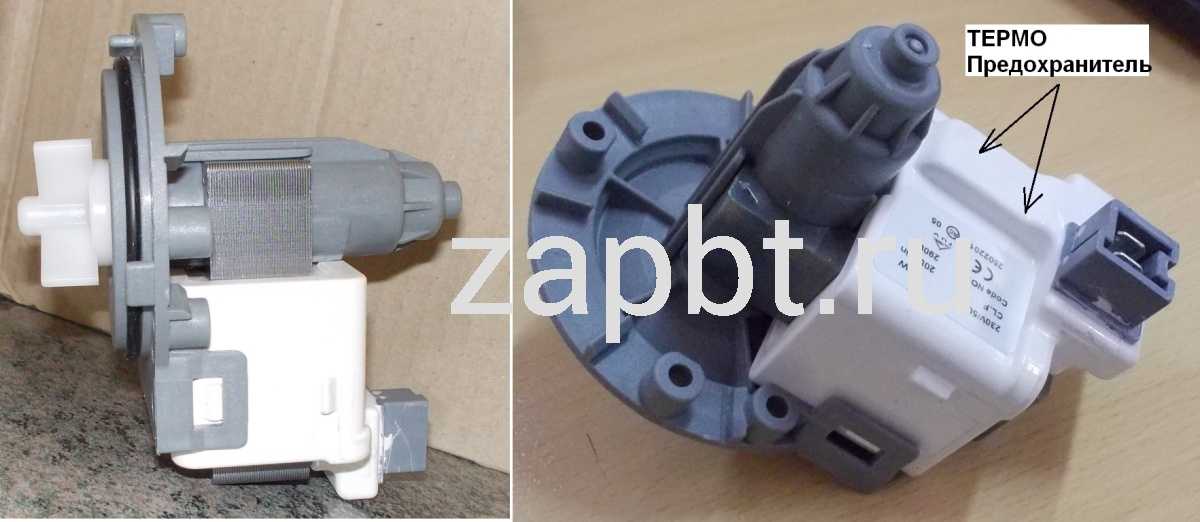

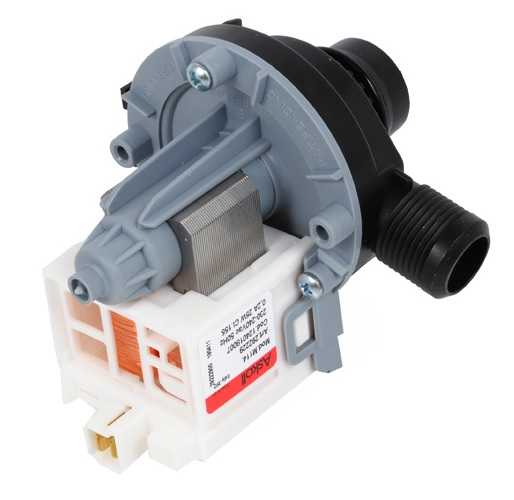

Устройство помпы

Насосом стиральной машинки называется асинхронный двигатель небольшой мощности, который оснащен магнитным ротором, скорость вращения около 3000 об/мин.

 Помпы (сливные) могут различаться между собой по внешнему виду («улитки»), а так же интегрированных фильтров которые останавливают разнообразный мусор и небольшие предметы в грязной воде.

Современные высокостоящие СМА имеют лишь два вида насосов:

• Сливные;
• Циркулярные;

Сливные откачивают грязную воду после завершения процесса стирки, циркулярные отвечают за циркуляцию воды в режимах стирки и полоскания. Остальные менее дорогие машины обладают лишь сливными насосам.

По своему устройству ротор насоса (сливного) несколько похож на магнит цилиндрической конструкции.

Лопасти (которые закрепленные на оси ротора) развернуты под углом в 180 градусов к ней.

Когда запускается сливное устройство, первым в дело вступает ротор, после него начинают кружиться лопасти. Сердечник движка оснащен двумя обмотками, которые соединены друг с другом. Их сопротивление вместе составляет около 200 Ом.

Если поднять разговор о стиральных машинках малой мощности, то их внешний штуцер постоянно будет располагаться посередине корпуса. Он обладает специальными клапанами (резиновыми) обратного действия, которые не дают воде шанса попасть в лоток стиральной машинки автомат из сливной трубки.

Под напором жидкости клапан открывается, а когда напор из водопроводной сети прекращается, то сразу же закрывается клапан.

Другие сливные насосы иного типа пропускают жидкость лишь в одном предварительно заданном направлении.

В таких конструкциях для того чтобы предотвратить самотеку жидкости используют специальные манжеты для уплотнения. Эти манжеты не дают воде шанса попасть в подшипник. Вал (роторный) в таком устройстве будет проходить через главную манжетную втулку, которая будет оснащена по две стороны гофрами и обжимом из особого пружинного кольца.

 Перед тем как установить манжету во втулку, её предварительно обрабатывают особенной смазкой, дабы на поверхности манжеты появился крупный слой данной смазки. Данный ход увеличивает срок эксплуатации элемента.

https://youtube.com/watch?v=JVoZsC9ENKc

Правила эксплуатации

Если правильно ухаживать за насосом для стиральной машины автоматического типа, то срок его службы продлиться в среднем около 10 лет.

Чтобы  данный срок не уменьшался, нужно:

• Обеспечить машинке чистую воду (необходимо проверять карманы в ваших вещах перед стиркой на наличие там посторонних предметов и изымать их, также лучше убирать куски засохшей грязи до того, как класть вещь в барабан );
• Следить за работоспособностью и исправностью фильтров;
• Не давать накипи появляться (используйте специальные средства для этого);
• Полностью опустошать барабан от воды по завершению процесса стирки (ждите, пока вода не исчезнет из бака до 100%).

Если помпа ломается, её никто и никогда не ремонтирует, а покупает новую. Это обязан делать не хозяин, а мастер, вызванный из центра специалист.

https://youtube.com/watch?v=kOKvYf-8p3c

ТОП магазинов стиральных машин и бытовой техники:

•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• ru.aliexpress.com- запчасти для стиральных машин

Способы извлечения сливного насоса

У разных моделей способ извлечения помпы отличается. Основные способы и у каких марок чаще всего встречаются:

1. Разбор машинки через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)
2. Через дно, положив машинку на бок (Indesit, Ariston, Samsung, Ardo)
3. Через заднюю крышку (Candy, Electrolux, Zanussi)
4. У вертикалок: через боковую крышку

Через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)

Пошаговый порядок демонтажа насоса:

Вынуть контейнер для стирального порошка и смягчителя. Снять верхнюю крышку. Обычно она крепится на задней стенке. Снять управляющий модуль. Демонтаж проводить аккуратно. Совет! Перед снятием управляющего модуля рекомендуется сфотографировать его расположение.
Снятие панели над люком. Демонтировать переднюю панель

Осторожно отсоединить провода от блокиратора и снять болты. Демонтаж с насоса деталей, обеспечивающих напряжение

Демонтаж шлангов идущих к насосу.

Теперь можно проводить ремонт насоса стиральной машины своими руками. Для этого устраняются засоры либо полностью заменяется деталь.

Через дно (Indesit, Ariston, Samsung)

Чтобы демонтировать насос через дно следует:

1. Отключить машинку от сети, отсоединить шланги, уложить её на бок
2. Снять переднюю планку на лицевой панели, за которой скрывается крышка фильтра
3. Открутить два крепёжных болта, которые удерживают помпу
4. Повернуть насос против часовой стрелки и вынуть его из пазов
5. Открутить хомуты, удерживающие подводящий и выводящий шланг, снять клеммы
6. Выкрутить 4 болта, соединяющие насос и фильтр

Через заднюю крышку (Candy, Electrolux, Zanussi, Ardo)

Последовательность демонтажа насоса через заднюю панель:

1. Отключить машину от сети, открутить наливной шланг
2. Вывернуть по периметру саморезы, удерживающие крышку
3. Потянуть на себя заднюю крышку, снять её
4. Отключить питание насоса, сняв клеммы
5. Наклонить машинку, открутить 2 болта, удерживающих насос на дне
6. Снять при помощи плоскогубцев хомуты, которые удерживают патрубки на насосе
7. Убирать сливной шланг, вытащить насос

Через боковую крышку (вертикальные стиральные машины)

В моделях с вертикальной загрузкой достать насос через боковую стенку можно в следующей последовательности:

1. Отключить прибор от всех коммуникаций, обеспечить доступ к технике
2. Снять заливной шланг
3. Выкрутить саморезы на задней стенке по краю (в некоторых моделях боковину удерживают ещё крепления спереди) модели и снять панель, потянув её на себя
4. Снять клеммы
5. Открутить удерживающие насос саморезы

Как понять, что насос неисправен, причины поломки?

Прежде чем кидаться разбирать стиральную машину своими руками и менять насос, следует точно определить причину поломки. Очень возможно, что причина вовсе и не в насосе, здесь нужно разобраться как можно более обстоятельно. Поступим следующим образом.

• Сначала помпу нужно послушать.
• Открыть и при необходимости почистить сливной фильтр.
• Проверить и почистить сливной шланг.
• Проверить вращение крыльчатки насоса, возможно, имеет место заклинивание.
• Проверить датчики и контакты, идущие на помпу.

Некоторые неисправности вполне можно локализовать на слух, не будучи специалистом, поэтому подойдите к стиральной машине во время работы и послушайте. Дождитесь момента, когда машина начнет сливать или заливать воду, действуя по программе. Если помпа гудит, пытается интенсивно работать, но вода в бак не поступает или помпа вообще не издает звуков – считайте, неисправность локализована.

После того, как вы убедились в том, что насос работает не так как нужно, следует точно определить подлежит ли он замене или можно произвести ремонт своими силами. Прежде всего, открываем сливной фильтр и чистим его от мусора своими руками.

Если очистка фильтра не помогла, проверяем сливной шланг на наличие засоров. Для этого шланг нужно демонтировать и промыть струей горячей воды. Поставьте шланг на место и запустите тестовую стирку. Если помпа продолжает «капризничать», значит нужно искать дальше.

Далее нужно проверить вращение крыльчатки сливного насоса стиральной машины. До крыльчатки можно добраться даже не разбирая машину, через сливной фильтр, который нужно открутить. Чтобы было удобнее обзаведитесь фонариком и посветите в отверстие, из которого вы выкрутили пробку.

В отверстии вы разглядите крыльчатку помпы. Просуньте руку в отверстие и пальцами покрутите крыльчатку, проверяя, как она работает. Если вращение крыльчатки затруднено, попробуйте нащупать инородные предметы, которые создают помеху (очень часто это нитки, ворс, проволока и прочее). Если крыльчатка вращается свободно или причина затрудненного вращения не была найдена, придется разбирать стиральную машину своими руками.

Добравшись до помпы, проверяем крыльчатку. При необходимости сливной насос можно демонтировать и осмотреть более тщательно. Если ниток и ворса нет, а крыльчатка все равно плохо крутится, значит, причина в механизме и помпу надо разбирать. Если крыльчатка крутится нормально, но срабатывает через раз, значит проблема в подгоревших контактах, датчике или блоке управления.

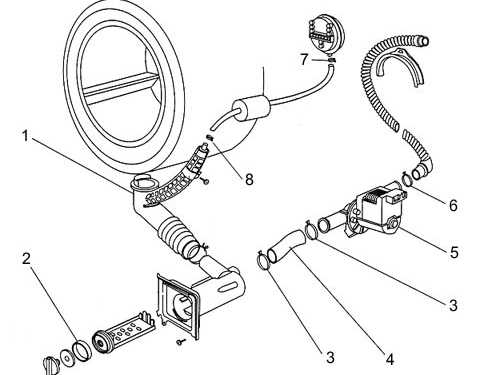

Подбираем инструменты и комплектующие для ремонта

Состав необходимых инструментов и комплектующих будет зависеть сугубо от характера проблемы, поэтому мы опишем вариант, что называется, по максимуму, если с насосом совсем все плохо. В данном случае ремонт стиральной машины может потребовать следующих комплектующих:

1. сливной насос в сборе;
2. крыльчатка;
3. ось;
4. манжета;
5. прокладка;
6. шкив;
7. датчик сливного насоса;
8. контакты.

Приобретать новую помпу и детали к ней следует осмотрительно. Лучше всего взять старый агрегат, отнести его в торговую точку, реализующую подобную продукцию, и продавец-консультант поможет вам сделать выбор. То же самое следует сделать и с комплектующими. Принесите насос в разобранном состоянии в магазин и вам дадут нужную деталь к нему.

С инструментами дело обстоит проще. В большинстве случаев можно отделяться крестовой отверткой и перочинным ножом. Однако если возникла необходимость проверять работоспособность электрики (датчиков, контактов, проводки), необходимо будет обзавестись мультиметром.

Профилактика поломок

Чтобы не пришлось часто своими руками чинить стиральную машинку фирмы LG, стоит обращаться к профилактическим мероприятиям. Ознакомимся с ними.

• После стирки всегда очень внимательно осматривайте белье. Старайтесь следить за тем, чтобы в барабан машинки не проникали мелкие детали – они могут стать причиной последующих поломок и неисправностей.
• Не следует отправлять в стирку чересчур грязные вещи. Желательно заранее их замочить, и только после этого задействовать стиральную машину.
• Вещи, которые с большой вероятностью могут стать причиной серьезного засора бытовой техники (с длинными нитками, катышками или объемным ворсом), необходимо стирать исключительно в специальных мешочках, продающихся во многих магазинах.
• К стиральной машинке производства LG необходимо относиться максимально бережно и аккуратно, как и в случае с другой техникой. Таким образом удастся легко и просто избежать многих проблем с такими полезным и нужным агрегатом.

Все ближе подбираемся к элементу

В стиральной конструкции типа автомат присутствует возможность рассмотреть сливной насос, при этом, не разбирая корпус.

Такая возможность есть во многих моделях. Дабы добраться до сливного насоса, необходимо:

1. отключить машинку от питания и разного рода коммуникаций,
2. предварительно слить воду через нужный нам сливной фильтр,
3. изъять лоток для средств стирки (порошка либо кондиционеров и т.д.),
4. подложить половую тряпку (так сказать подстраховаться на тот случай, если в машинке осталась вода)
5. перевернуть конструкцию на правую сторону корпуса.

В принципе, это замечательно. Хорошо, потому что присутствует возможность подобраться к помпе и даже к двигателю снизу, не разбирая машинку, а плохо из-за того, что детали могут пострадать при транспортировке или переносе стиралки, или же элементы могут засоряться и в конце концов ломаться из-за пыли.

В таком случае вам необходимо посмотреть через низ конструкции внутрь корпуса, где вам откроется вид на помпу. Помпа располагается напротив сливного насоса, а если быть точнее, напротив его корпуса. Вы уже наверняка знаете, о чем речь, ведь вы своевременно чистите насос, предварительно его выкрутив. Помпу тоже очень сложно не заметить.

Есть вероятность, что именно ваша модель стиральной машинки закрывает дно особой крышкой. Но затруднений с этим так же возникнуть не должно, вы все в том же порядке кладете стиральный агрегат на правый бок, берете отвертку (крестовую) и избавляетесь от винтов, которые передерживают крышку. Как только вы все открутили, просто подденьте крышку (можно плоской отверткой) и снимите ее, и вам откроется доступ ко «внутреннему миру» вашей стиральной машины.

Все будет несколько сложнее, если ваша стиральная конструкция оснащена защитой от протечек: в таком случае внизу будет поддон со специальным датчиком, его также необходимо снять. Чтобы достичь цели, и наконец, рассмотреть сливной насос стиральной машины в такой ситуации, нам необходимо действовать в согласии со всеми восемью этапами данного алгоритма:

1. Необходимо отключить стиральную машину от питания, отсоединить от канализации и воды;
2. Слить всю оставшуюся воду через фильтр слива, или же через аварийный шланг для слива воды;
3. Вытащите стиральную машинку на середину свободного пространства, предварительно постелив на пол сухие тряпки (для страховки);
4. Вытаскиваем лоток для средств стирки;
5. Переворачиваем конструкцию на правый бок корпуса;
6. Поддеваем и сдергиваем поддон (сдернуть необходимо 4 защелки, для этого отлично подойдет отвертка (плоская));
7. Немного отодвигаем поддон – это делается для того, чтобы отсоединить провод, который идет к датчику, закрепленному на корпусе поддона;
8. Отлаживаем поддон подальше, и уже свободно можем копаться в элементах стиральной машинки через дно.

Правила эксплуатации и профилактики стиральной машины

Чтобы стиральная машина служила безотказно долгие годы, советуем придерживаться некоторых несложных рекомендаций:

• Каждая модель стиральной машины рассчитана на определенный вес загружаемого в нее белья. Если этот вес превысить, агрегат будет работать на износ. В этом случае вероятность поломки многократно возрастает.
• В карманах загружаемого в бак белья всегда находится какой-то мусор. Это могут быть булавки, скрепки, монеты, наушники, бумажки и т. д. Любой из них может привести к повреждению насоса, крыльчатки, двигателя. Не забывайте осматривать перед загрузкой всю одежду.
• Подключать машинку к электросети лучше не напрямую, а через специальный сетевой фильтр. Он сглаживает скачки напряжения, которые в наших сетях не являются редкостью. Небольшие скачки не страшны стиралке, так как это предусмотрено ее конструкцией, но вот большие перепады могут привести к поломке электронного блока.
• Не забывайте регулярно прочищать фильтр, находящийся под лючком, на передней стенке. Делать это нужно ежегодно, а еще лучше — каждые 6 месяцев. Если фильтр засорился, то это может явиться одной из причин, по которой не сливает воду стиральная машина.
• До начала стирки внимательно устанавливайте требуемый режим.
• Ежегодно проводите профилактические чистки машинки без белья. Для этого нужно загрузить порошок и средство для удаления накипи, выставить самую высокую температуру и провести полный цикл стирки. В результате этого произойдет очистка от накипи и грязи.

Схема подключения насоса стиральной машины

Перед тем, как установить новый насос, нужно демонтировать старый. Все стиралки устроены по-своему, поэтому единой схемы замены помпы не существует. Порядок ваших действий зависит только от разницы в конструкции машин.

Подключение насоса через дно

Этот вариант подходит для таких марок, как «Самсунг», «Индезит», Beko, Ardo, «Канди», LG, «Аристон» и «Вирпул».

https://youtube.com/watch?v=bUiWM8zu3GA

В этом случае, чтобы установить помпу, разборка корпуса не нужна. Все работы ведутся со стороны дна. Это считается самым легким вариантом установки насоса.

Схема действий такова:

• Обесточьте СМА.
• Перекройте доступ к коммуникациям.
• Положите машинку на бок – таким образом, чтобы дренажный насос оказался сверху.
• Можете застелить пол, перед тем как поворачивать машинку на бок, чтобы не поцарапать краску.

Снимите нижнюю планку, за которой скрывается мусорный фильтр.

• Если дно закрыто крышкой, удалите ее, выкрутив болты.
• Отвинтите насос. Винты, которыми он крепится, обычно находятся снаружи – ищите их там, где находится сливной клапан.

• Достаньте деталь, надавив на нее снаружи.
• Подержите некоторое время помпу над тазом или другой емкостью, дождавшись, пока стечет вода.
• Ослабьте хомуты, которыми крепятся патрубок и шланг слива воды в канализацию.

Достаньте обе детали, дайте стечь остаткам воды.

Подключение новой детали заключается в возвращении всех элементов по местам в обратном порядке.

Подключение со снятием фронтальной панели

У вас немецкая стиральная машина «Бош», «Сименс» или «АЕГ»? Тогда этот вариант для вас. В этих стиралках дно закрыто, поэтому добраться к искомой детали можно, только убрав переднюю панель. Делайте это так:

Открутите крепежи верхней крышки. Они расположены с задней части корпуса. Потяните крышку к себе и вверх.

Снимите нижнюю планку.

Достаньте кюветку для порошка, под которой вы найдете болты, удерживающие панель управления. Открутите крепления.

Аккуратно отделите панель, следя за тем, чтобы не оборвались провода. Положите панель сверху, не отсоединяя проводку.

• Ослабьте и достаньте хомут резиновой манжеты-уплотнителя, подцепив его тонкой плоской отверткой.
• Манжету заправьте внутрь.

Выкрутите крепления, удерживающие насос, после чего демонтируйте оставшиеся крепежи, удерживающие переднюю панель.

Снимая панель, помните о том, что блокиратор соединен с машиной проводами. Если боитесь их оборвать, сфотографируйте расположение фишек и отключите проводку.

После снятия передней стенки можете приступать к установке насоса. Процесс мало чем отличается от описанной выше инструкции:

• Отключите проводку помпы.
• Разожмите хомуты на сливном шланге и патрубке слива.
• Снимите помпу отдельно от улитки.

После очищения распределителя можете монтировать новую деталь и собирать стиралку в обратном порядке. После сборки не поленитесь запустить пробную стирку, чтобы убедиться в том, что вы все сделали правильно.

Подключение с задней стороны

Владельцам СМ «Занусси» или «Электролюкс» подойдет такой вариант установки. В вертикальных машинах этих марок установка вообще предельно проста – достаточно устранить только боковую стенку.

А во фронтальных машинах предстоит демонтаж задней панели:

• Слейте отработанную воду через сливной фильтр или шланг под цокольной панелью.
• Сдвиньте и снимите верхнюю крышку.
• Выкрутите все крепления, удерживающие заднюю стенку.
• Снимите стенку и отставьте в сторону.

Демонтаж боковой панели:

• Найдите в задней части корпуса крепления, удерживающие боковую часть.
• Достаньте крепежи, которые находятся спереди и внизу корпуса.
• Сдвиньте панель назад и потяните вниз, чтобы снять ее.

Монтаж помпы:

• Обесточьте насос.
• Открутите болты или разожмите защелки, отделите распределитель.
• Очистите улитку.

• Установите на нее новую помпу.
• Подключите проводку.
• Соберите стиралку, действуя в обратном порядке.

Установка с демонтажем планки

Актуально для владельцев марки «Ханса». Один из простейших способов: для замены помпы достаточно сдвинуть цокольную панель. Под ней и установлен насос, сливающий воду.

Открутите и установите новую помпу, действуя по любой из схем подключения, указанных выше.

Теперь вы сможете подключить дренажный насос своими руками, не прибегая к услугам специалистов. Подберите схему установки согласно марке стиральной машины, купите новый оригинальный аналог детали, и – за дело.
