Как разобрать фен на примере популярных моделей?

Кратко о конструкции

Перед тем, как Вы захотите отремонтировать фен для волос в домашних условиях, необходимо хотя бы в общих чертах ознакомиться с его устройством. Итак, современная модель техники может состоять из следующих элементов:

• электрический шнур для подключения к розетке;
• выключатель либо переключатель скоростей;
• вентилятор;
• нагревательный элемент (спираль);
• двигатель.

Как Вы видите, конструкция аппарата совсем не сложная, поэтому если Вам захочется самому отремонтировать фен, сложностей с ремонтом не должно возникнуть. Далее мы рассмотрим все основные поломки, которые могут произойти, и под каждой неисправностью расскажем, как ее починить. Из инструментов Вам понадобятся мультиметр, отвертка (либо звездочка) и, возможно, паяльник.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

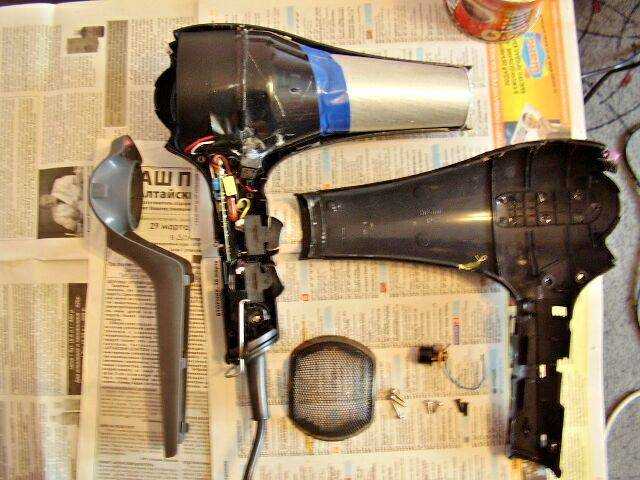

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками

Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки

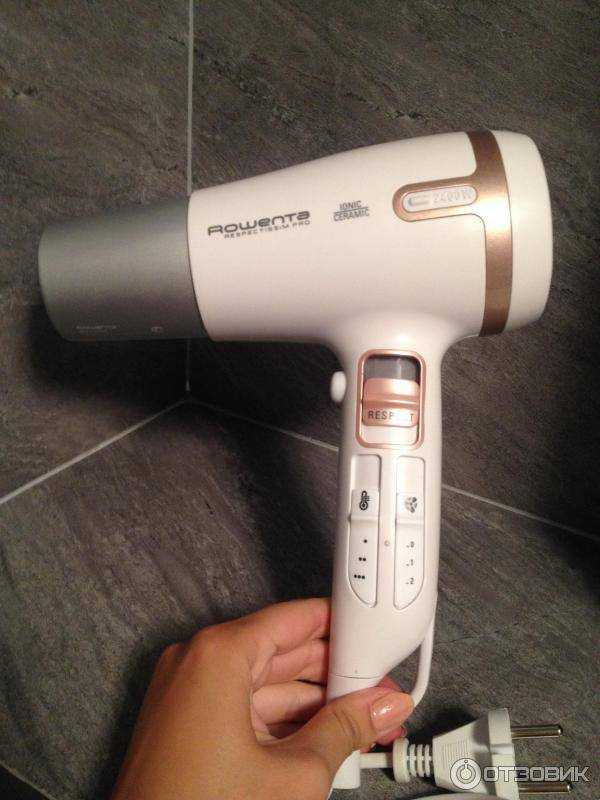

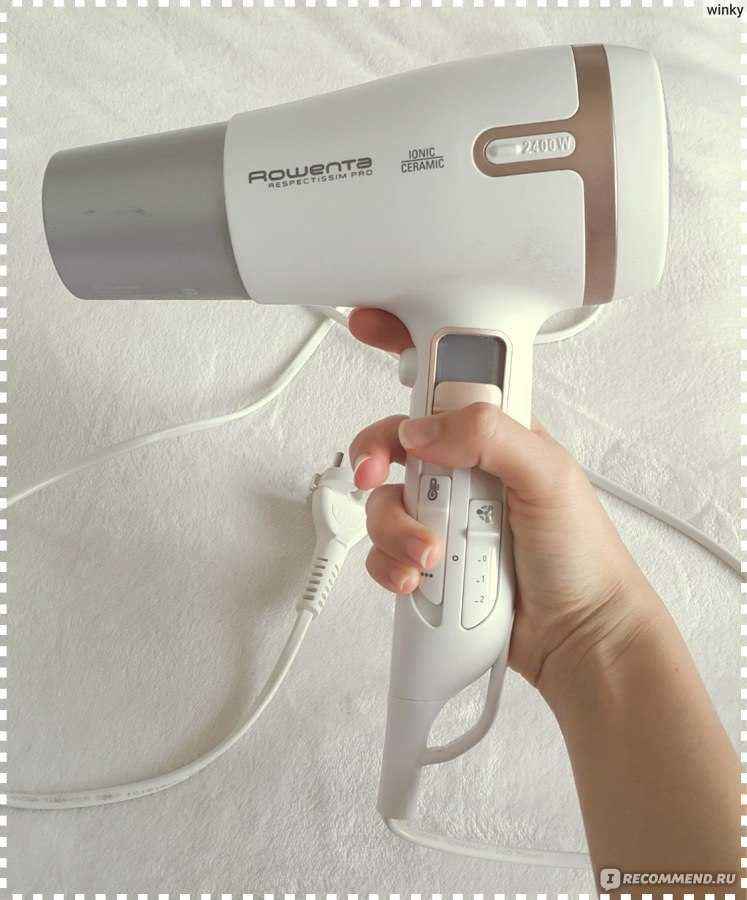

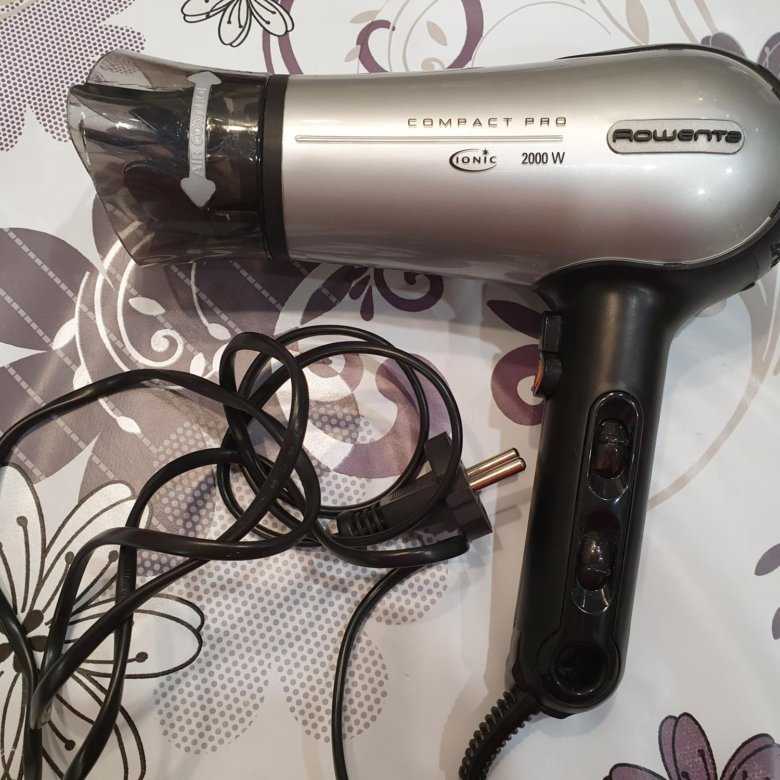

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

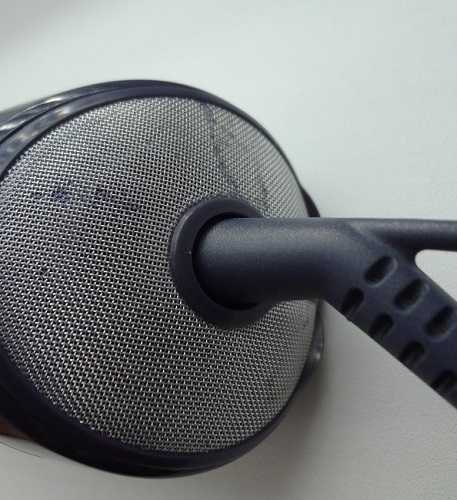

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли

Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Как разобрать фен?

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

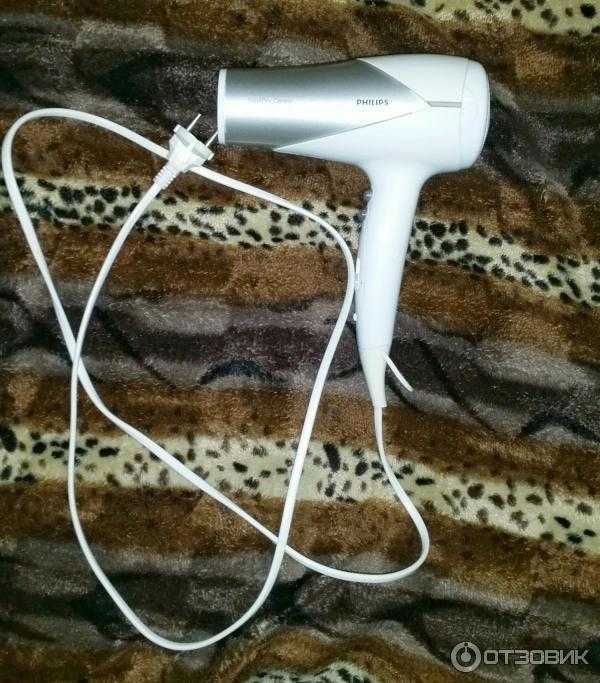

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять. Некоторые модели (к примеру, babyliss pro) оснащены еще ограничителем, который не дает возможность прибору засосать вместе с воздухом длинные волосы и другие ворсинки. Он также может забиться при неправильной работе устройства.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

• Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
• При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
• После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
• Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить хороший фен для волос

Какой выбрать из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха

Мы вам рассказали об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен ровента браш актив и других торговых марок. Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно достать шнур питания из розетки.

Как разобрать фен для волос

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета — например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

• во время запуска слышен небольшой треск;
• мотор работает с перебоями;
• слышен запах горелой проводки;
• при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

• возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
• слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Как разобрать фен?

Сегодня популярность самостоятельного ремонта мелкой бытовой техники неуклонно возрастает. К тому же бывают разные ситуации. К примеру, нужно срочно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что в этом случае делать? Сегодня мы вам постараемся подробнее об этом рассказать.

Как разобрать фен Philips?

Иногда после неудачного падения или после другого механического воздействия это устройство перестает работать. Замечательным выходом из этой непростой ситуации станет полная разборка фена. Вы хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать этапам инструкции.

Первый шаг – это разборка корпуса. У большинства моделей (к примеру, у rowenta pro 2300 и braun 3536) он раскрывается на две одинаковые половинки. Для соблюдения правил безопасности перед откручиванием шурупов стоит обязательно вынуть электрический шнур из розетки.

Обычно корпус прибора держится на простых металлических шурупах. Они могут быть с нестандартными головками в виде плюсика, вилы или звездочки. Поэтому перед тем как разобрать фен philips потребуется позаботиться о наличии необходимого инструмента.

После вскрытия устройства вы обнаружите внутренние механизмы прибора, которые отвечают за его бесперебойное функционирование. Если фен сломался, то причина поломки будет скрыта в этих деталях. К тому же некоторые модели имеют дополнительные крепления в виде защелок и скрытых шурупов, спрятанных под декоративными накладками.

Вы хотите узнать, как разобрать фен philips salondry control? Для этого необходимо ознакомится с его внутренним устройством и тщательно осмотреть все детали. Наиболее частой поломкой многих устройств является поврежденный шнур питания. При наличии горелых частей или изломов необходимо будет перепаять его.

Главным внутренним элементом любого фена является вентилятор. Он приводится в работу электродвигателем и осуществляет втягивание воздуха через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли следует его тщательно прочистить.

Воздух проходит через нагревательный элемент – проволоку, которая намотана на термостате. Она должна иметь цельный вид. При наличии разрывов детали спирали следует скрутить или спаять. Некоторые модели (к примеру, babyliss pro) оснащены еще ограничителем, который не дает возможность прибору засосать вместе с воздухом длинные волосы и другие ворсинки. Он также может забиться при неправильной работе устройства.

Если при включении прибора в сеть электропитания слышен треск и видны искры, то это указывает на поломку двигателя. Эту проблему можно решить путем замены медных обмоток и диодного моста. Однако выполнить такой ремонт в домашних условиях сложно, поэтому в этом случае следует обратиться в мастерскую.

Вы хотите узнать, как разобрать фен щетку rowenta brush activ 1000? Конструкция этого устройства имеет несколько нюансов по сравнению с обычным феном. Для того чтобы осмотреть внутренние элементы и механизмы в случае поломки необходимо выполнить несколько простых действий:

• Снять пластиковую насадку с передней части прибора, поскольку она в дальнейшем помешает разборке. Для этого ее необходимо плавно двигать вправо-влево, пока она полностью не отсоединиться от устройства;
• При снятии пластмассового кольца не рекомендуется использовать отвертки и другой инструмент, поскольку они могут повредить корпус и оставить на нем видимые царапины;
• После необходимо снять заднюю насадку-сетку, которая мешает разборке прибора. При этом не следует прилагать много усилий, поскольку это может привести к ее поломке;
• Современные модели фенов многих марок (ровента, ремингтон, скарлет и других) не имеют на корпусе металлических болтов. Крепление двух частей фена производится с помощью защелок. Для их разъединения две половинки корпуса следует оттягивать друг от друга, одновременно вращая.

Чтобы вам не пришлось ремонтировать бытовую технику самостоятельно необходимо купить хороший фен для волос

Какой выбрать из всего многообразия на рынке? Перед покупкой необходимо обращать внимание на репутацию торговой марки, поскольку только известные производители занимаются выпуском качественной продукции. Другими критериями выбора являются мощность, количество режимов работы, функция подачи холодного воздуха

Мы вам рассказали об основных особенностях внутреннего устройства фена, поэтому у вас не должно возникнуть вопросов, как разобрать фен ровента браш актив и других торговых марок. Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно достать шнур питания из розетки.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками

Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли

Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

https://youtube.com/watch?v=B4KNgtgBe3c

Техника безопасности

Казалось бы, для нас нет ничего нового и непонятного в том, как соблюдать элементарные правила безопасности при работе с электроприборами. Но самостоятельный ремонт даже такого компактного устройства, как фен для волос, потребует от вас аккуратности. И связано это как раз с электричеством:

1. Приступайте к работе только в том случае, если у вас есть навыки работы с электричеством. При их отсутствии лучше доверьтесь профессионалам.

2. Обязательно отключите прибор предварительно от сети. Используйте в работе индикаторную отвёртку или мультиметр для проверки.

   Обязательно отключайте прибор от сети перед ремонтными работами

3. Учтите, что наши рекомендации касаются только бытовых фенов, которые применяются в домашних условиях. Для профессиональных приборов они не подходят.

Типичные неисправности: ремонт своими руками

Рассмотрим наиболее часто встречающиеся неисправности фена:

Гонит холодный воздух

Возможные неисправности: перегорела спираль

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами. Спираль держится на каркасе из термостойких, не проводящих ток пластин

В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть. Набросить один оборванный конец на другой

Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два

Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.

Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда. (не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае. можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т. е. не греется и не крутится вентилятор

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet.

Крыльчатка не крутится или крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Относительно проверки электродвигателя, автор считает, что лучшим способом — с точки зрения безопасности — является демонтаж двигателя и подключение его к подходящему блоку питания с защитой от короткого замыкания. Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Схема подключения фена станции

Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.

Испытания схемы

Устройство прибора

Фены бывают разные: профессиональные и бытовые, большие и компактные, с насадками и без, с дополнительными функциями, комбинированные варианты (фен-плойка и др.) – перечислять их можно до бесконечности. Но принцип работы и общее устройство всех приборов этого типа одинаковое. Соответственно, поломки у них случаются однотипные.

В самом простом, не напичканном электроникой приборе, присутствует всего несколько конструктивных элементов:

• труба из термостойкого пластика, через которую прогоняется воздух;
• электровентилятор, посредством которого движение воздуха осуществляется;
• нагревательный элемент (спираль или пластины), разогревающие воздух;
• выключатель и/или переключатель режимов работы (механический или сенсорный);
• шнур электропитания и штепсельная вилка для включения фена в розетку.

Но во многих современных фенах присутствуют и дополнительные детали: различные виды индикаторов, терморегулятор, термостат, ионизатор и т.д. Вероятность поломки таких приборов выше, чем более простых конструкций.
