Как сделать циклонный фильтр для пылесоса своими руками

Циклонные фильтры в пылесосе: плюсы и минусы технологии

Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.

Преимуществами технологии можно считать следующие параметры:

• отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
• прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
• поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
• экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
• долговечность;
• размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
• визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.

Одним из преимуществ циклонного пылесоса является простота очищения контейнера

К СВЕДЕНИЮ!

Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.

Часто циклоны применяются на производстве, когда требуется сбор промышленного мусора в больших количествах

Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:

• проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
• накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
• зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
• создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
• повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
• цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.

Постоянная циркуляция воздуха с пылью приводит к постепенному появлению царапин на корпусе резервуара мусоросборника

Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором

Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя

На пыльных производствах применяются аналогичные домашним циклоны, только большей мощности и размеров

Что значит циклонный фильтр в пылесосе

Для понимания что это такое – циклонный фильтр как тип пылесборника, не требуется обладать особыми познаниями. Большинство представленных на рынке моделей оснащаются прозрачными резервуарами или контейнерами для сбора мусора и пыли, что позволяет увидеть, как происходит весь процесс уборки.

Во время всасывания воздуха с определенной силой внутри циклона формируется поток воздуха, поступающий с завихрениями.

К СВЕДЕНИЮ!

По принципу работу циклонный тип фильтра напоминает торнадо, только в уменьшенном размере.

Внутри циклонного пылесоса располагается особенный фильтр, который имеет форму конуса

Центробежная сила, образующаяся при всасывании воздушного потока, способствует тому, что весь собираемый мусор, пыль и грязь «вжимаются» в стенки контейнера и оседают на фильтрующей прокладке.

Поэтапно работу промышленного пылесоса циклонного типа или домашних моделей можно разбить на ряд последовательных операций:

1. Пользователь включает устройство, что приводит к появлению мощного воздушного потока, засасывающего мусор и пыль внутрь пылесоса.
2. Перед попаданием в резервуар циклонного фильтра вся грязь проходит через фильтр первичной очистки, который представляет собой мелкоячеистую сетку из пластика.
3. Далее на пути пыли встает второй барьер, который представлен HEPA-фильтром, представляющим собой пластину из материала, близкого по структуре к обычной вате.
4. Следующим шагом становится попадание 90% мусора в непосредственно циклон.
5. Подобная форма выбирается не случайно, а является итогом инженерных расчетов. Именно усеченный конус обеспечивает создание вихревого эффекта, приводящего к тому, что оставшиеся частицы мусора оседают на дне и стенках контейнера.
6. По итогам работы из пылесоса выходит воздух, очищенный от ненужных примесей на 97%, что является очень хорошим показателем эффективности работы.

Самое важное в работе циклона – создание центробежной силы воздушного потока, которое обеспечивает оседание частиц на стенках резервуара

К СВЕДЕНИЮ!

Для получения более мощной центробежной силы контейнер имеет форму обрезанного конуса.

Изобретение циклона датируется 80-ми годами 19 века. За время существования технологии были разработаны различные конструкции циклонных фильтров, но суть работы всех остается неизменной.

Перед попаданием в циклон пыль проходит два фильтра: механический, в виде сеточки, и HEPA, имеющий пористую структуру

К СВЕДЕНИЮ!

Существует правило, которое вытекает из физического смысла циклона: степень очистки зависит от высоты и диаметра устройства для создания центробежной силы. При этом наибольшая эффективность демонстрируется в удержании частиц крупной фракции.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.)

Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра

Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Циклон для пыли

Выбрать Циклоны в каталоге завода Цена от 32 500

Циклон с бункером для пыли используется для очистки окружающей среды от загрязняющих взвешенных частиц. Аппарат для очистки воздуха от пыли, в основном, устанавливается в помещении. Пылевые частицы собираются пылеуловителем в специальных резервуарах. От особенности модели и характера дисперсного состава частиц зависит эффективность улавливания:

• для частиц с диаметром более 10 мкм — степень очистки газа может достигать до 99,5%;
• для частиц с диаметром менее 10 мкм — степень очистки газа не будет превышать более 85%.

Не рекомендуется применять циклоны для очистки газовоздушной среды с содержанием частиц склонных к кристаллизации, либо затвердеванию во время работы аппарата.

Наш завод производит циклоны с которыми Вы можете ознакомиться и купить в каталоге продукции.

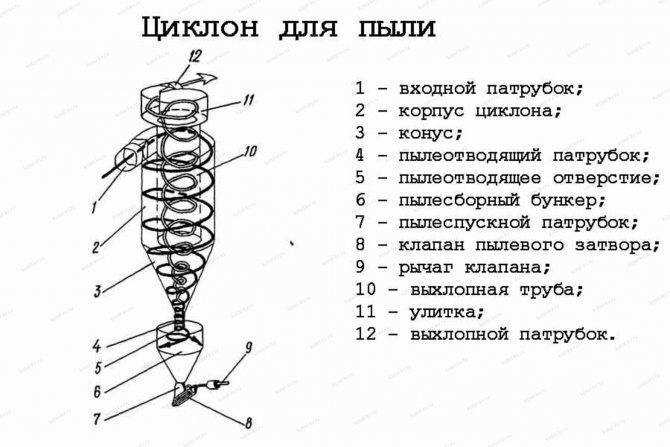

Принцип работы циклона для пыли

Очистка газов может осуществляться с помощью мокрых и сухих циклонов для сбора пыли. Принцип действия агрегатов заключается в следующем. Газовый поток вводится в аппарат через патрубок к внутренней поверхности корпуса и совершает вращательно-поступательное движение вдоль корпуса к конической части циклона для пыли. Под действием центробежной силы частицы пыли образуют на стенке аппарата пылевой слой, который вместе с частью газа через патрубок выхода пыли попадает в бункер для приема пыли.

Отделение частицы газа от пыли, попавшего в бункер, происходит при повороте газового потока в бункере на 180°. Освободившись от пыли, газовый поток образует вихрь и выходит, давая начало вихрю газа, покидающему циклон через выхлопную трубу. Для нормальной работы промышленного циклона для удаления пыли необходима герметичность бункера. Если бункер негерметичен, то из-за подсоса наружного воздуха происходит вынос пыли с потоком через выхлопную трубу.

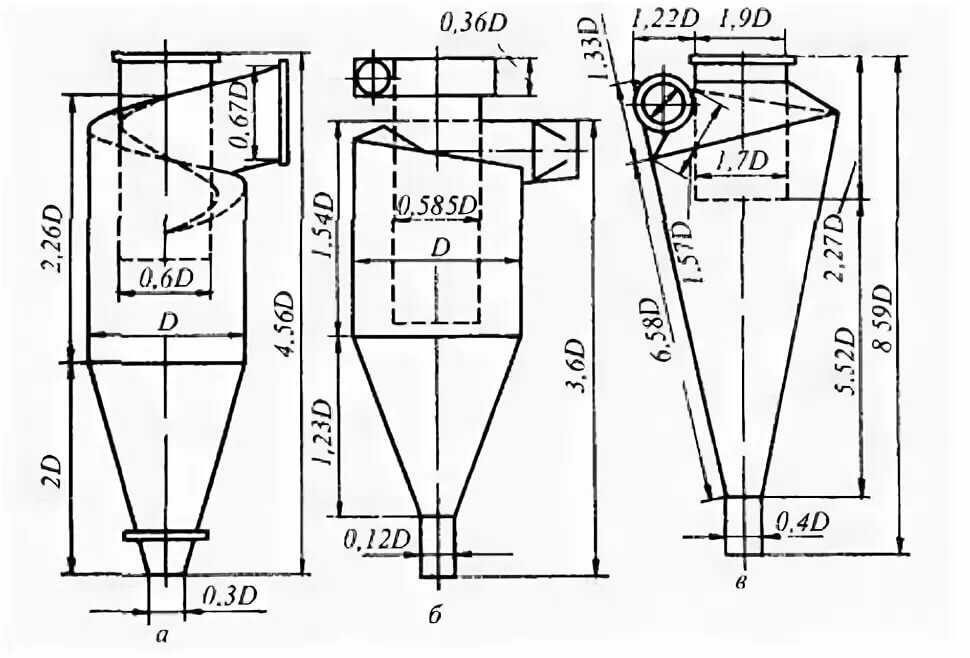

Виды циклонов для удаления пыли

Цилиндрические циклоны

Циклоны ЦН

40300

К цилиндрическим циклонам для очистки пыли относят циклоны типа ЦН-11, ЦН-15, ЦН-15У, ЦН-24. Отличительной особенностью этой группы аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка ( 11 ,15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру циклона ( 0,59). Циклон ЦН-15У отличается меньшей высотой.

Цилиндрические циклоны для сбора пыли серии ЦН предназначены для улавливания сухой пыли аспирационных систем. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м 3 и устанавливать перед фильтрами.

Конические циклоны

Циклон СК-ЦН-34

20800

К коническим циклонам улавливания пыли относятся циклоны типа СК-ЦН-34, СДК-ЦН-33. Они отличаются удлиненной конической частью, спиральным входным патрубком и малым отношением диаметров выхлопной трубы к корпусу циклонов (0,33; 0,34).

Выбрать Циклон СДК-ЦН-33 в каталоге завода

Цена от 40 300

Конические циклоны пылеудаления серии СК, предназначенные для очистки газов от сажи, обладают повышенной эффективностью по сравнению с циклонами типа ЦН за счет большего гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м³.

Характеристики циклона для сбора пыли

• предназначен для очистки воздуха от пыли со средним размером частиц 10-20 мкм;
• избыточное давление газов, поступающих в циклон для пыли, не должно превышать 2500 Па;
• температура газов во избежание конденсации паров жидкости выбирается на 30-50 °С выше температуры точки росы, а по условиям прочности конструкции – не выше 400 °С;
• производительность циклона зависит от его диаметра, увеличиваясь с ростом последнего.

Как подобрать циклон для улавливания пыли

Для правильного расчета эффективности и производительности циклона для пыли нужно иметь следующие данные:

• дисперсный и фракционный состав пыли;
• плотность взвешенных частиц;
• аэродинамическое сопротивление;
• температурный режим окружающей среды;
• размер взвешенных частиц пыли;
• уровень влажности пыли и пр.

Сборка циклона для пылесоса

Приступаем к сборке.

Изготовление крышки циклона

Первым делом, в крышке бочки необходимо сделать два отверстия. Диаметр раструба фановой трубы равен 44 мм, поэтому и коронку буду использовать именно такого диаметра. Коронку по дереву такого диаметра удалось найти только в наборе. Пришлось раскошелиться на набор!

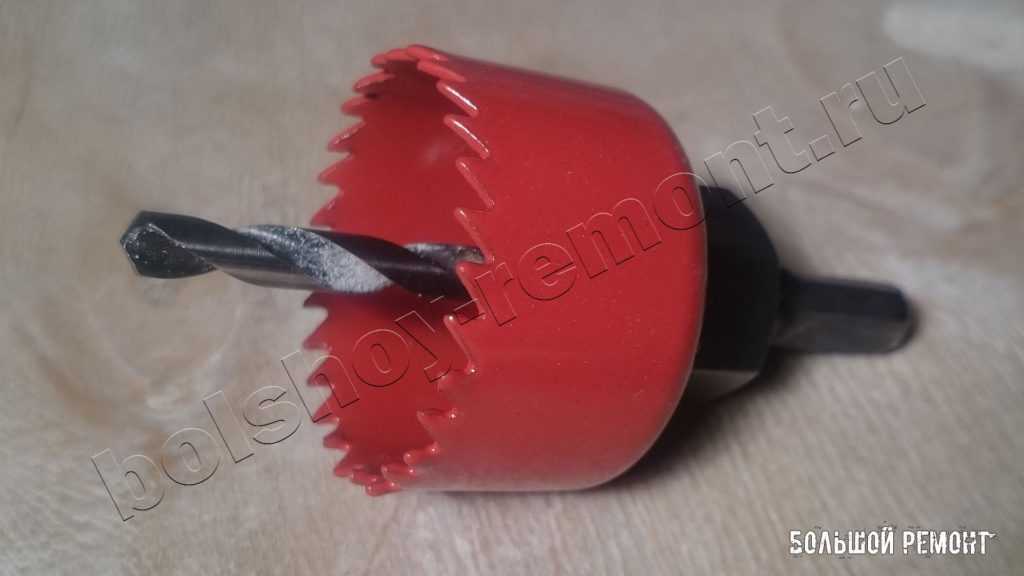

Коронка по дереву диаметром 44 мм

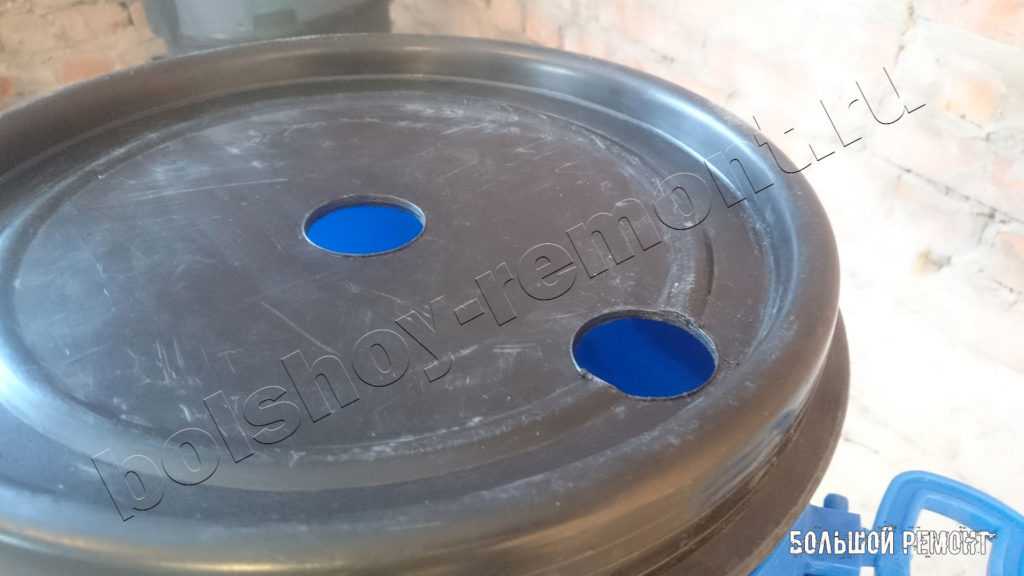

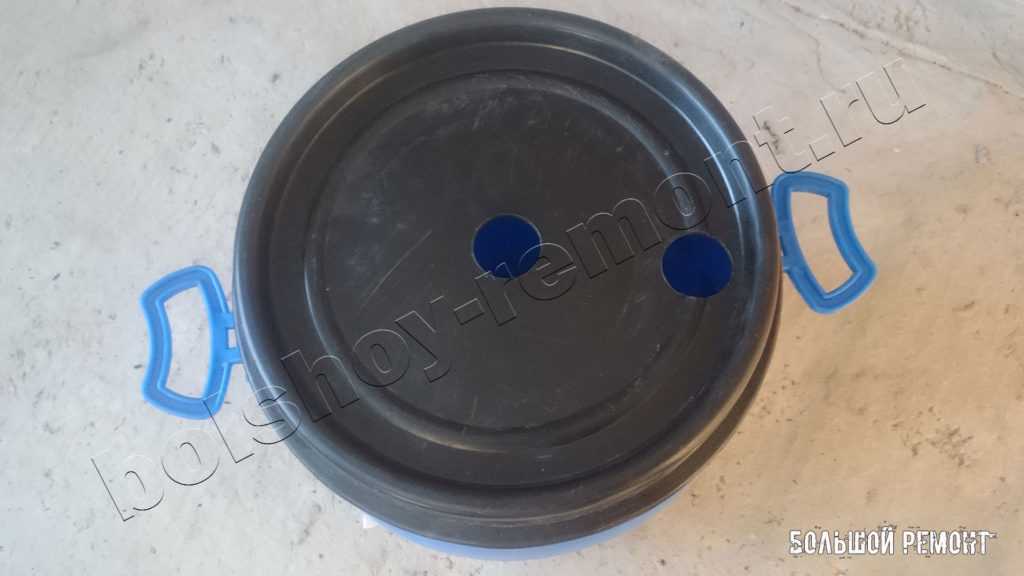

Сверлим одно отверстие по центру крышки, второе близко к краю. В отверстие по центру вставляю прямой отрезок трубы, ближе к краю крышки вставляю уголок 90°. Трубы держатся в крышке достаточно плотно. Думаю, дополнительная герметизация не потребуется. Даже если со временем отрезки трубы разболтаются, все можно исправить с помощью клеевого пистолета.

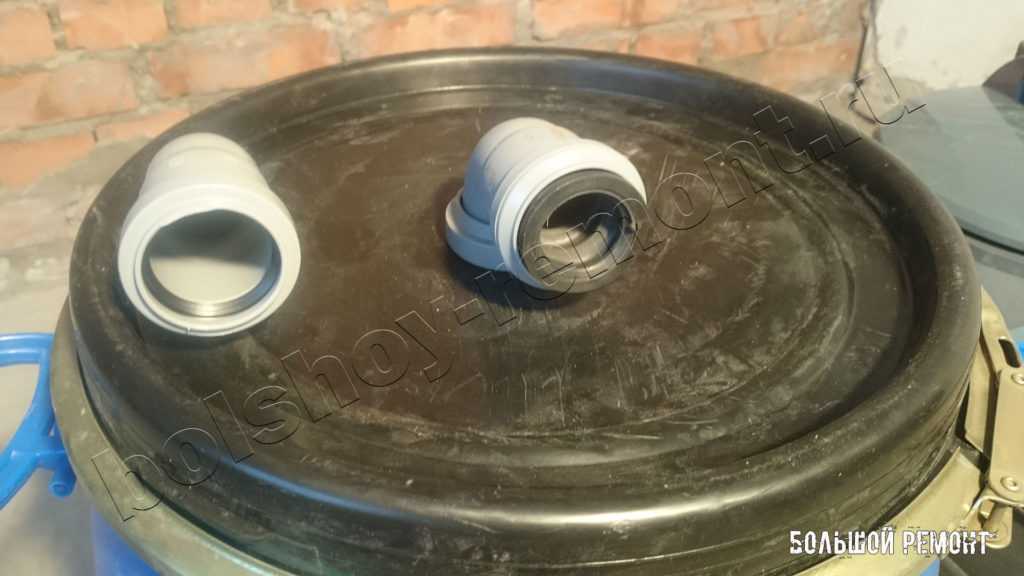

Отверстия в крышке циклона для пылесоса Отверстия в крышке циклона Патрубки в крышке циклона

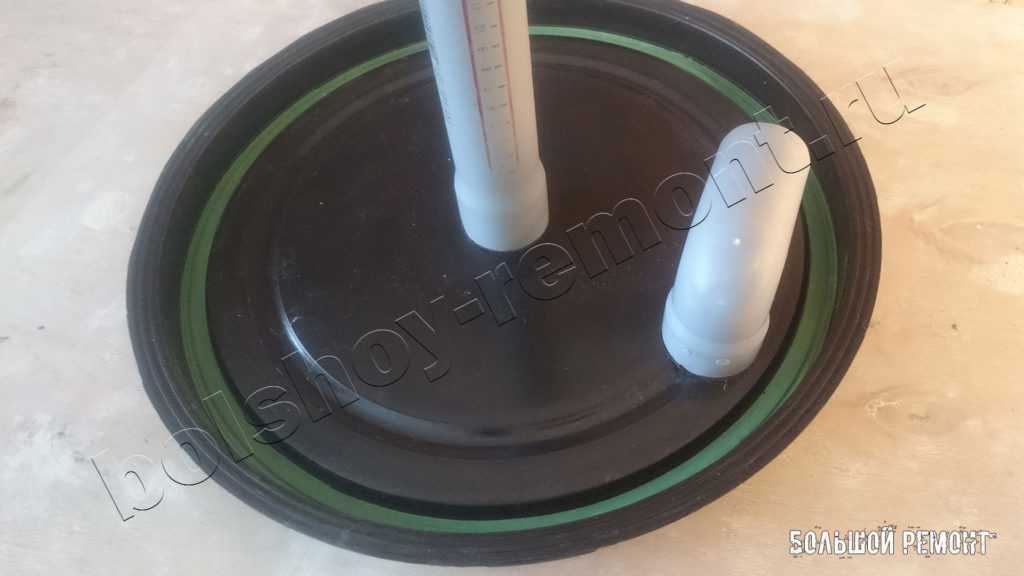

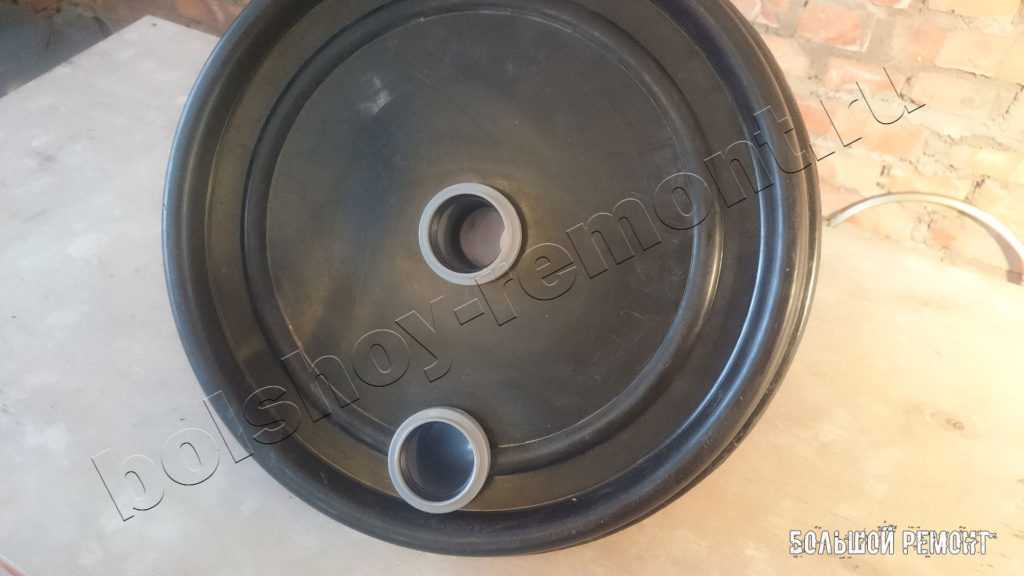

Патрубки в крышке циклона

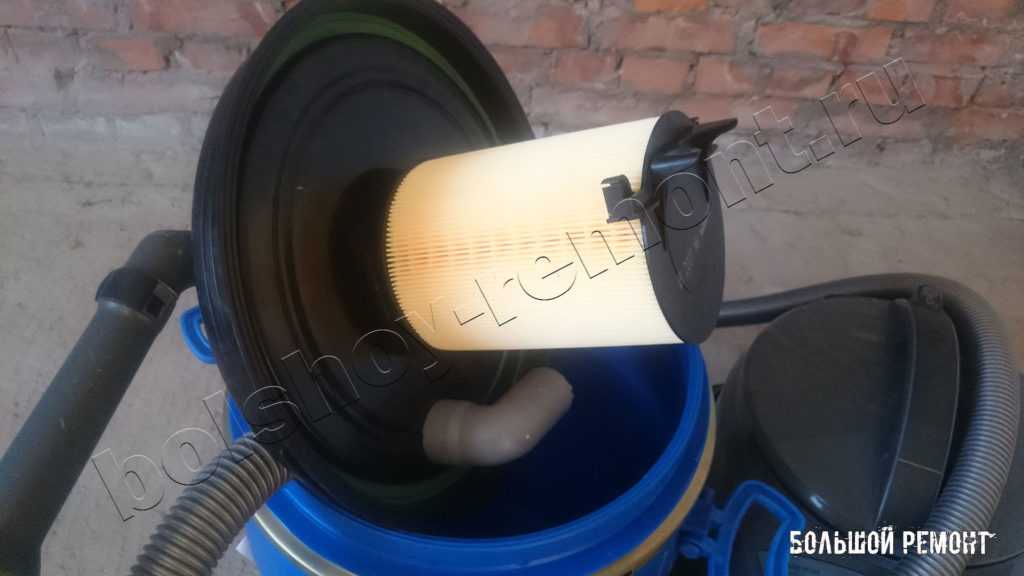

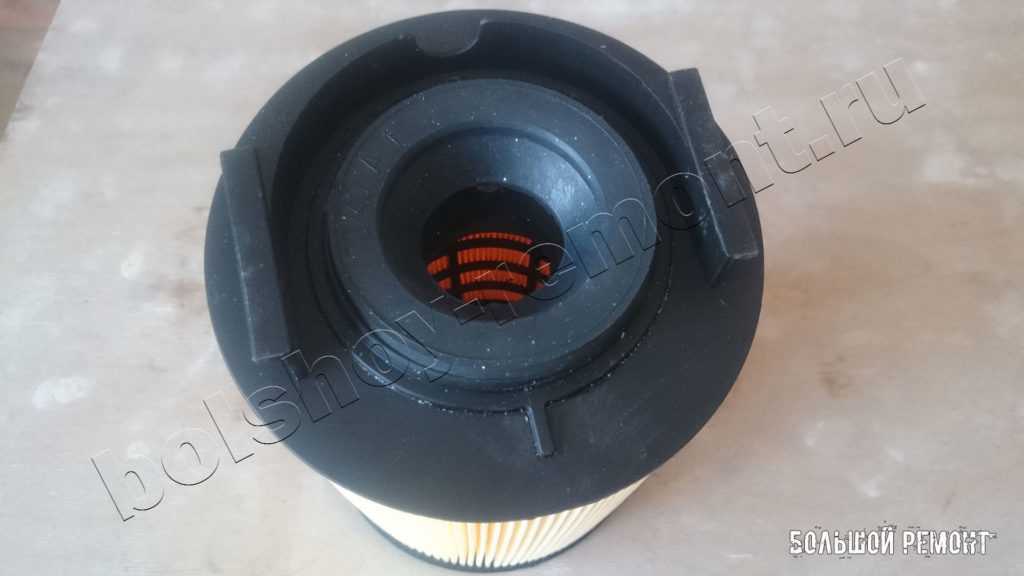

В отверстие воздушного фильтра вставляю резиновую манжету 73×40 мм. Подошла как родная! Прямой отрезок трубы пришлось подрезать так, чтобы она не упиралась в дно фильтра. Надеваю фильтр на трубу и, можно сказать, всё почти готово. Закрываю бочку крышкой и устанавливаю еще пару пластиковых уголков. Эти уголки я вставил, чтобы шланги не торчали вертикально, а находились в горизонтальном положении.

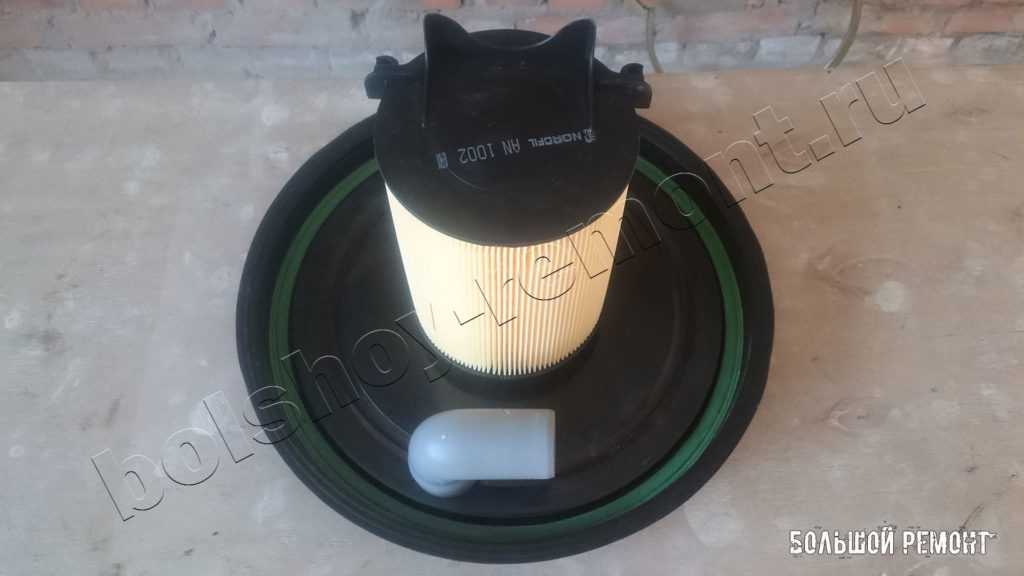

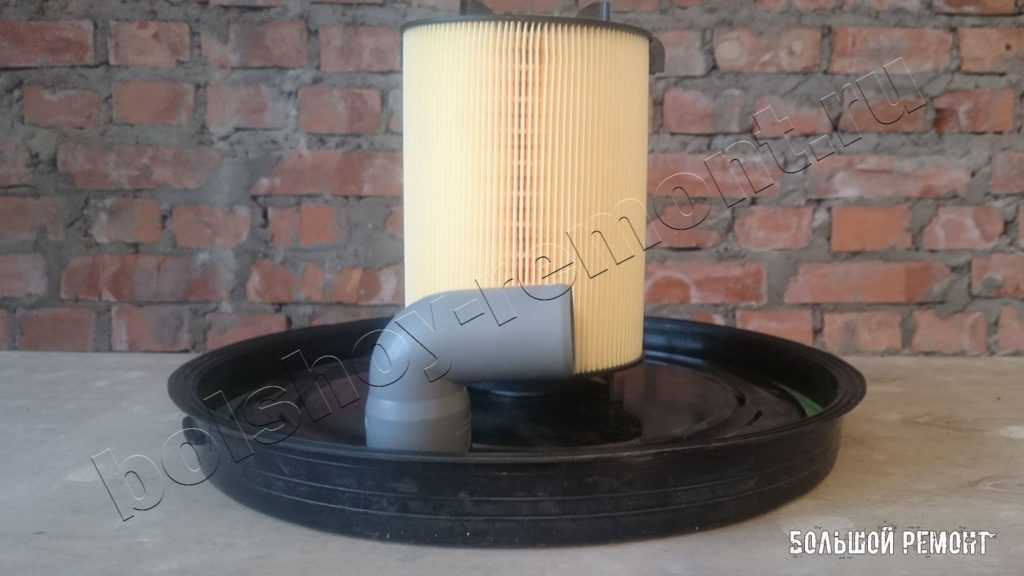

Установка манжеты на фильтр циклона Крышка циклона с фильтром Крышка циклона с фильтром
Манжета на входном патрубке циклона для пылесоса

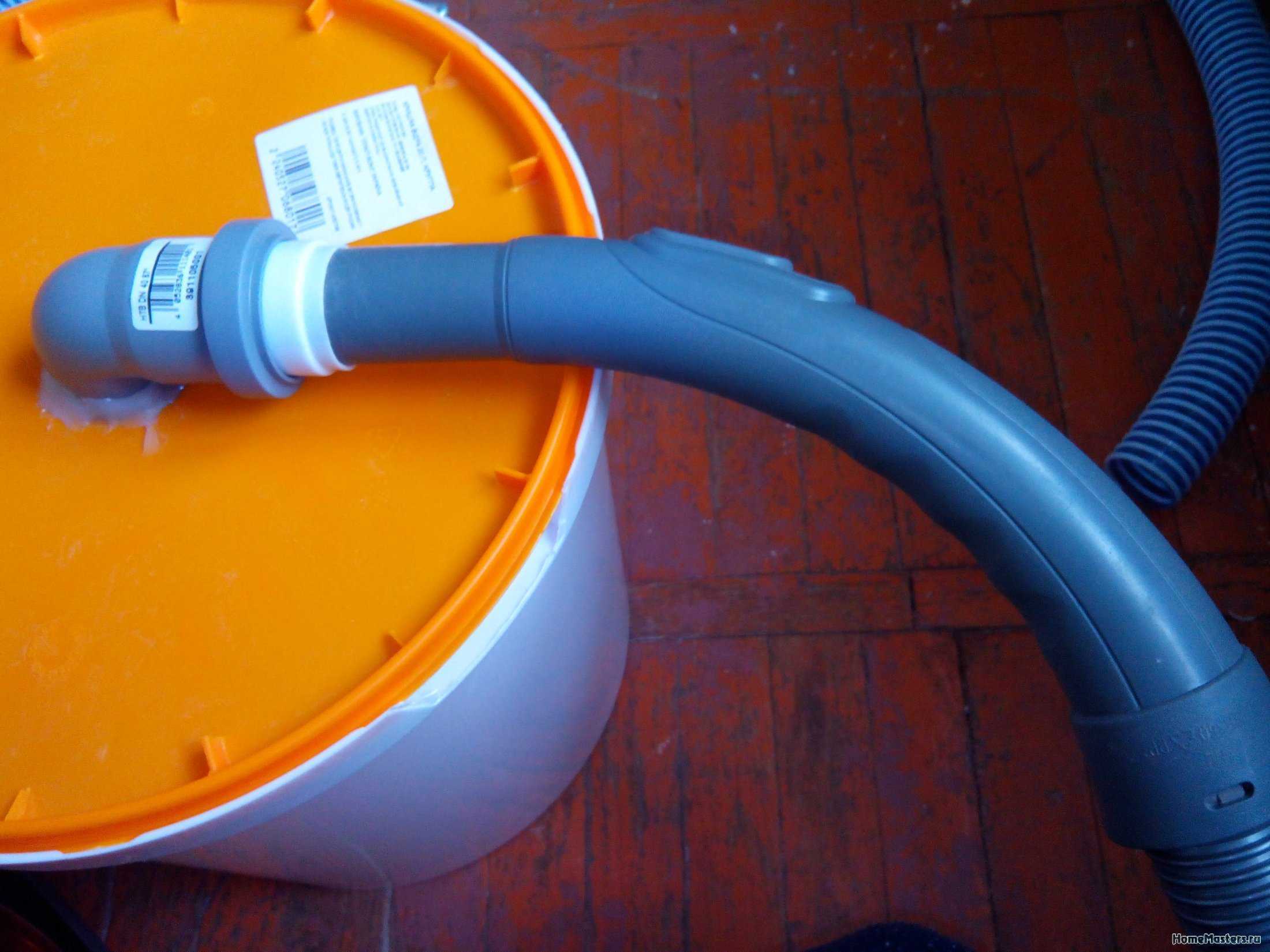

Соединение циклона с пылесосом

Так как наконечник гофрированного шланга пылесоса имеет диаметр 32 мм, в трубу в центре крышки вставляю резиновую манжету. Размер манжеты 40×32 мм. Уплотнительное кольцо из уголка не вынимаю. В итоге манжета будет держаться лучше.

Наношу на отверстие манжеты силиконовую смазку и вставляю наконечник шланга пылесоса. В уголок с краю крышки вставляю гофрированный шланг. Этот шланг я покупал отдельно. Его диаметр составляет 40 мм. Пластиковые наконечники с отверстиями 32 мм я с него снял, и теперь он прекрасно подходит к трубе 40 мм без всяких манжет. Длина шланга 3 м. Думаю, этого вполне будет достаточно.

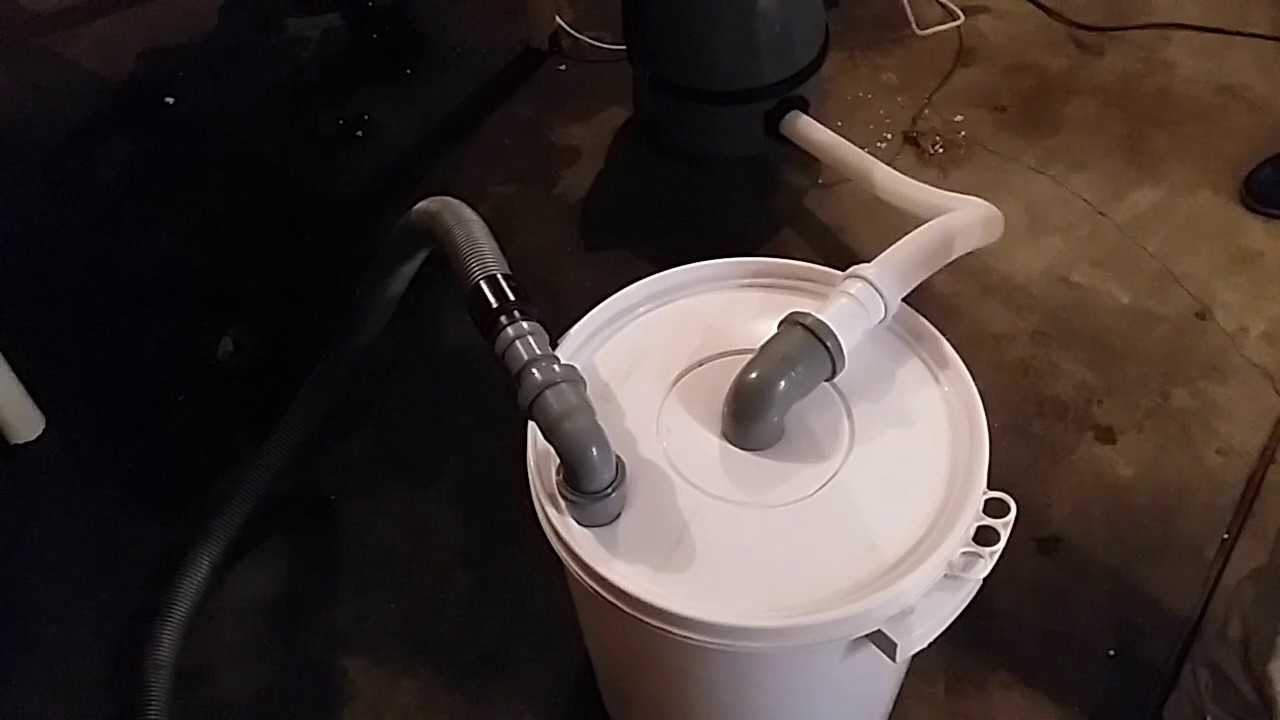

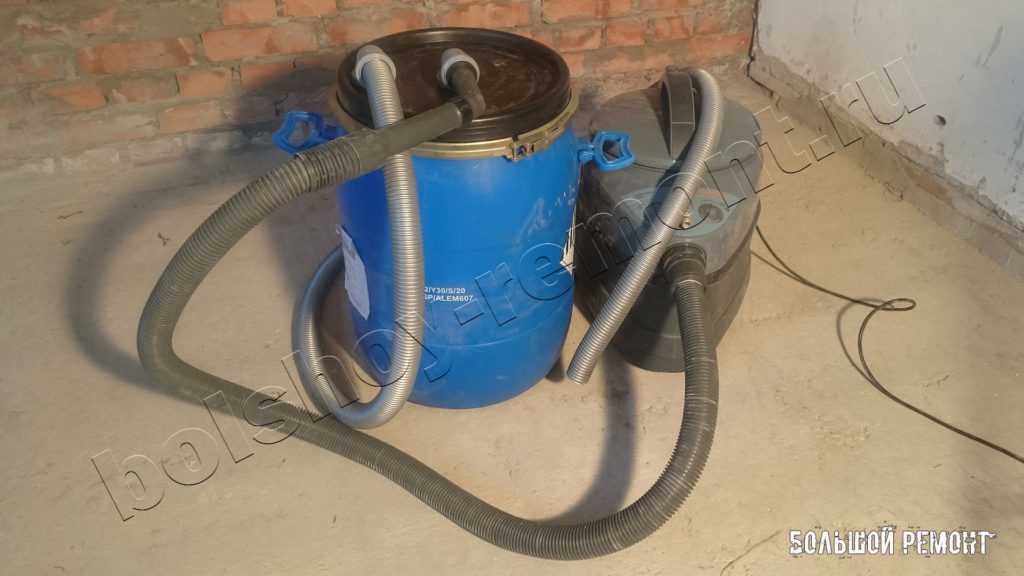

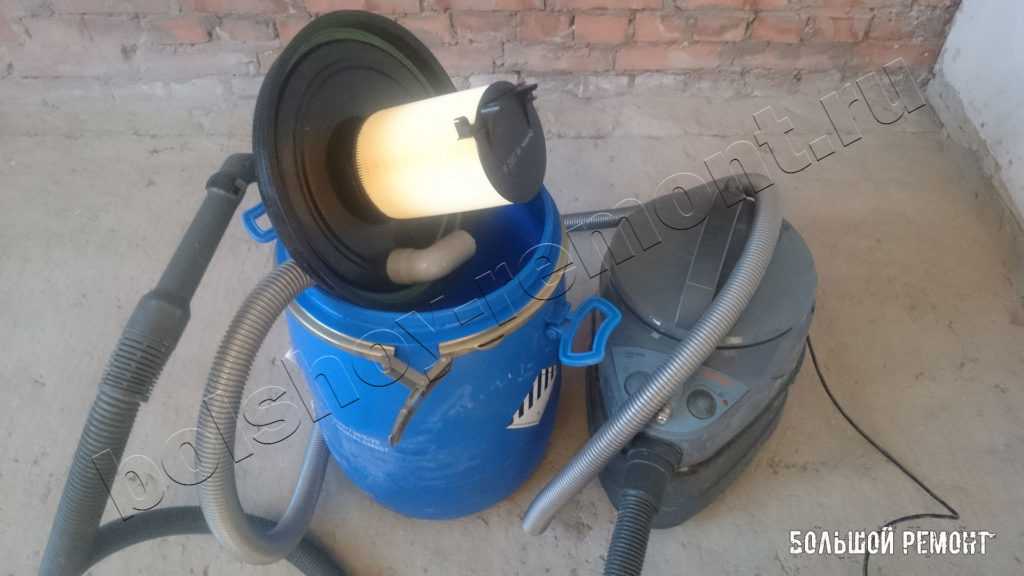

Готовый циклон для пылесоса Готовый циклон для пылесоса Готовый циклон для пылесоса

Чтобы избежать схлопывания бочки, в неё можно установить обратный клапан. Я пока этого делать не стал, так как опасаюсь потери мощности всасывания. Пока буду использовать циклон без клапана.

Минусы пылесосов с циклонным фильтром

1. Низкая эффективность при очистке поверхностей от легких или длинных частиц пыли, таких как пух, перья, волосы, нитки, пыльца и тому подобное.
2. Накопление статического электричества на поверхности аппарата, в результате есть риск удара током при прикосновении к кнопке включения непосредственно перед началом работы.
3. Крупные, твёрдые и тяжелые частицы пыли, ударяясь о стенки контейнера, создают шум, царапают его прозрачные поверхности.
4. Автоматическое отключение аппарата в процессе работы, вследствие перегрева двигателя.
5. Пылесосы с циклонным фильтром предназначены исключительно для сухой уборки.
6. Падение мощности всасывания при заполнении пылесборника. Это минус пылесосов с маленьким рабочим объёмом контейнера для мусора.
7. После уборки требуется промывать резервуар для пыли и мусора, что негигиенично.
8. Волосы и шерсть животных часто наматываются на коническую часть пылесборника, в результате чего, приходится прерывать уборку и вручную очищать контейнер.
9. Необходимость в использовании дополнительного НЕРА-фильтра . НЕРА-фильтр в пылесосе способствует накоплению и размножению микроорганизмов, что приводит к появлению неприятного запаха. Кроме того, этот фильтр является одноразовым приспособлением, то есть не подлежит периодической очистке, что само по себе уже существенный недостаток, ввиду немалой его стоимости и сложности в приобретении. Впрочем, замену этого фильтра приходится проводить примерно один раз в год.
10. Отсутствие возможности регулировать мощность всасывания пылесоса.
11. Шланги часто запутываются, в связи с тем, что они не вращаются в месте соединения с пластиковой чашкой.
12. Даже дорогостоящие модели часто изготовлены из непрочного пластика. Это приводит к сокращению срока эксплуатации.
13. При эксплуатации циклонный пылесос издаёт тонкий пронзительный звук, создающий дискомфорт, для человека, занимающегося уборкой и людей, находящихся в помещении, где она проводится.
14. Пылесос с циклонным фильтром не рекомендуется использовать людям, склонным к аллергическим реакциям, ввиду того, что при очистке контейнера происходит длительный контакт с пылью.

Впрочем, следует отметить, что, все вышеуказанные недостатки относятся в основном к недорогостоящим моделям, кроме того, к сожалению, идеальной техники без единого недостатка пока не существует. Поэтому при принятии решения о покупке, стоит внимательно рассмотреть все за и против циклонного фильтра в пылесосах, учесть все особенности помещения, пожелания и потребности человека, который будет этот агрегат использовать.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Этапы выполнения работы

Данный метод позволяет сделать циклон из старого пылесоса. Для этого берется пластиковая емкость, например, ведро – из него нужно сделать фильтр. Для этого из жести делается крышка для верхней части емкости. Там же нужно прорезать отверстие под пластиковые трубы. Они вводятся в пазы под углом. Направление трубок должно совпадать – или обе по часовой стреле, или обе против нее. Герметичность создается путем проклеивания места вхождения трубок в емкость.

На нижней части ведра с помощью болтов крепится жестяной круг с торчащей посередине длиной резьбовой шпилькой. На нее надевается обычный фильтр от микроавтобуса. Это необходимо для очистки воздуха. Когда верхняя крышка емкости будет закрываться, в центре должно быть отверстие для этой шпильки, что обеспечит плотное закрытие ведра с помощью гайки.

На крышку емкости устанавливается мотор от пылесоса с помпой и выключателем. Одно из отверстий соединяется с помпой посредством гофрированного шланга.

Двигатель должен быть жестко соединен с крышкой болтовым соединением, чтобы он не опрокинулся во время работы. Все пазы под крепления на дне и на крышке емкости обрабатываются силиконом или клеевым пистолетом для обеспечения герметизации.

Изготовление фильтра из пластмассовых ведер

Самодельный строительный пылесос циклонного типа можно изготовить из разных устройств, где ведро – самый простейший вариант. Оно уже представляет собой циклон, то есть имеет конусообразную форму. И, хотя угол уклона стенок небольшой, этого достаточно, чтобы создать внутри вихревое движение воздуха.

Какие материалы и инструменты понадобятся

Для изготовления выбирается пластиковое ведро. Можно железное, если в конструкции используется мощный бытовой пылесос. Все дело в том, что мощная всасывающая сила может втянуть в себя тонкие стенки пластмассового изделия.

В этом же случае лучше укрепить крышку. Для этого из фанерного листа толщиною 5 мм вырезается блин под размеры горловины. Крышку и фанеру приклеивают друг к другу, для этого потребуется любой клеевой состав.

Так как в крышке и в ведре надо сделать несколько сквозных отверстий, то понадобится дрель с коронкой, диаметр которой будет равен сечению вырезаемых дыр. Нет дрели, можно воспользоваться строительным ножом.

Также необходимы один пластиковый патрубок и отвод на 45° или 90°. Плюс – силиконовый герметик.

Как устроен и работает циклон?

Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.

Принцип работы самодельной конструкции показан на схеме:

1. Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
2. Цилиндрический корпус принимает поступающий мусор.
3. За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
4. Центробежная сила прижимает мусор к стенкам емкости.
5. Под собственным весом тяжелые частицы оседают на дно.
6. Воздух из цилиндра попадает в мембранный фильтр.
7. Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.

За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.

Положительные стороны циклонников

Своей популярностью пылесосы циклонного типа как раз и обязаны устройству аккумуляции пыли. Он разработан так, что не позволяет грязи покидать резервуар после того, как она туда попадает.

Преимущества моделей с циклонным фильтром:

• увеличенный по времени процесс работы благодаря многоступенчатой системе фильтрации;
• компактность емкости для пыли;
• удобство обслуживания – удаление пыли происходит достаточно быстро;
• гигиеничность – контакт с грязью снижен до минимума;
• возможность мытья и чистки всех частей пылесборника;
• экономичность, не нужно тратиться на расходку – мешки.

Вызывает одобрение прочный пластик, из которого обычно изготовляют контейнеры. Он не ломается от механического воздействия при попадании внутрь твердых или острых предметов, а мешок может легко порваться от случайно оказавшегося в нем гвоздя или стекла.

Отделения резервуара расположены так, что задерживают крупные предметы и не дают им смешаться с пылью. Благодаря этому можно найти потерявшееся колечко или нужную деталь, случайно уроненную на пол

Если нет специальной индикации заполнения, судить о количестве мусора в пылесборнике можно по падению мощности. Как только она ослабевает – пора удалять пыль.

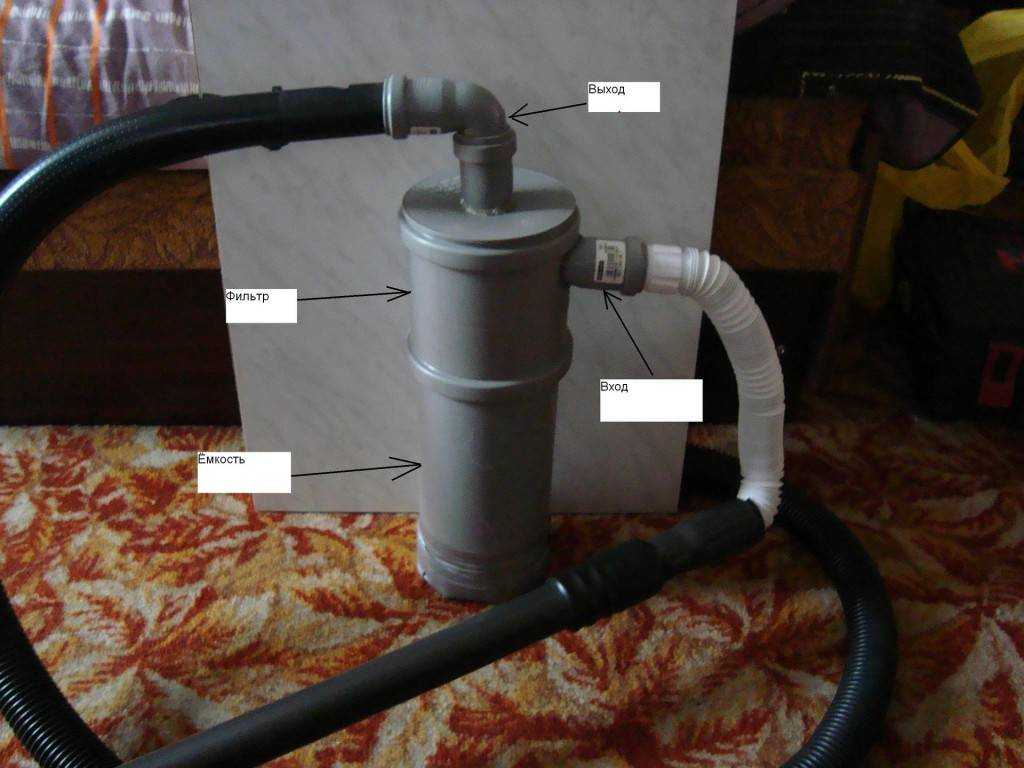

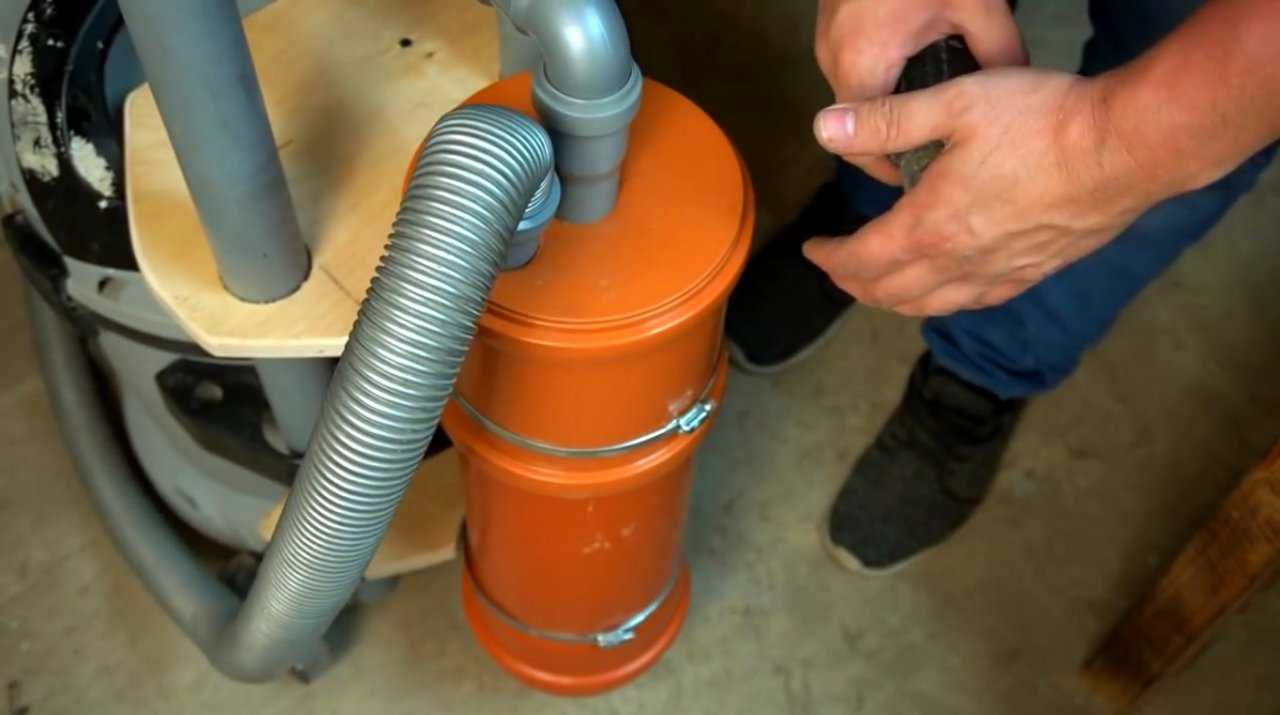

Самодельный фильтр Циклон из ПВХ канализационных труб

Приспособления Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:
1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40ммОбразец труб
2. Тонкий листовой метал ~0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандашНазначение:
Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.Применение:
Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.Пример применения этого самодельного Циклона Работает с ЧПУ фрезером
Принцип действия Циклона показан на рисунке ниже
Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.Изготовление:
Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.
Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.Схема

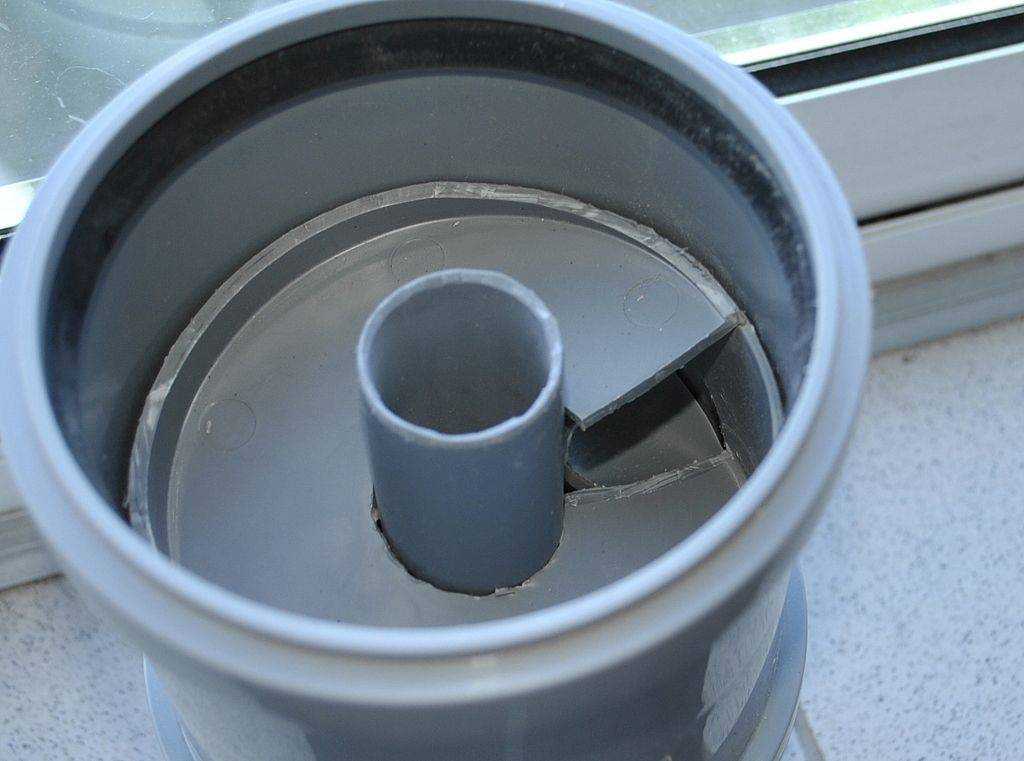

Вырезаем круги ножницами по металлу, затем разрезаем круги до средины, как на схеме, вырезаем внутренние круги. Соединяем с помощью заклепок полученные круги в единую спираль. Надеваем ее на тонкую трубу, распределяем равномерно витки и дополнительно проклеиваем все термоклеем из пистолета.

Теперь засовываем аккуратно полученную конструкцию спираль в корпус, при необходимости подрезаем зацепы, оставляем выступ наружу как на схеме.

В верхней части трубы корпуса сверлим отверстие под трубу (всас), правим ножом, чтобы получился правильный овал, для плотного крепления трубы.

Вставляем трубу и направляем как на схеме, по касательной, все хорошо проклеиваем из пистолета.

Вырезаем ножницами из пятилитровой баклажки колпак, удаляем резьбовое горлышко, подгоняем отверстие под плотное вхождение трубы D-40 мм., надеваем на корпус и проклеиваем вверху и внизу термоклеем.

Отрезаем 2/3 длины бутылки на 2,5 литра и надеваем её снизу корпуса, проклеиваем.

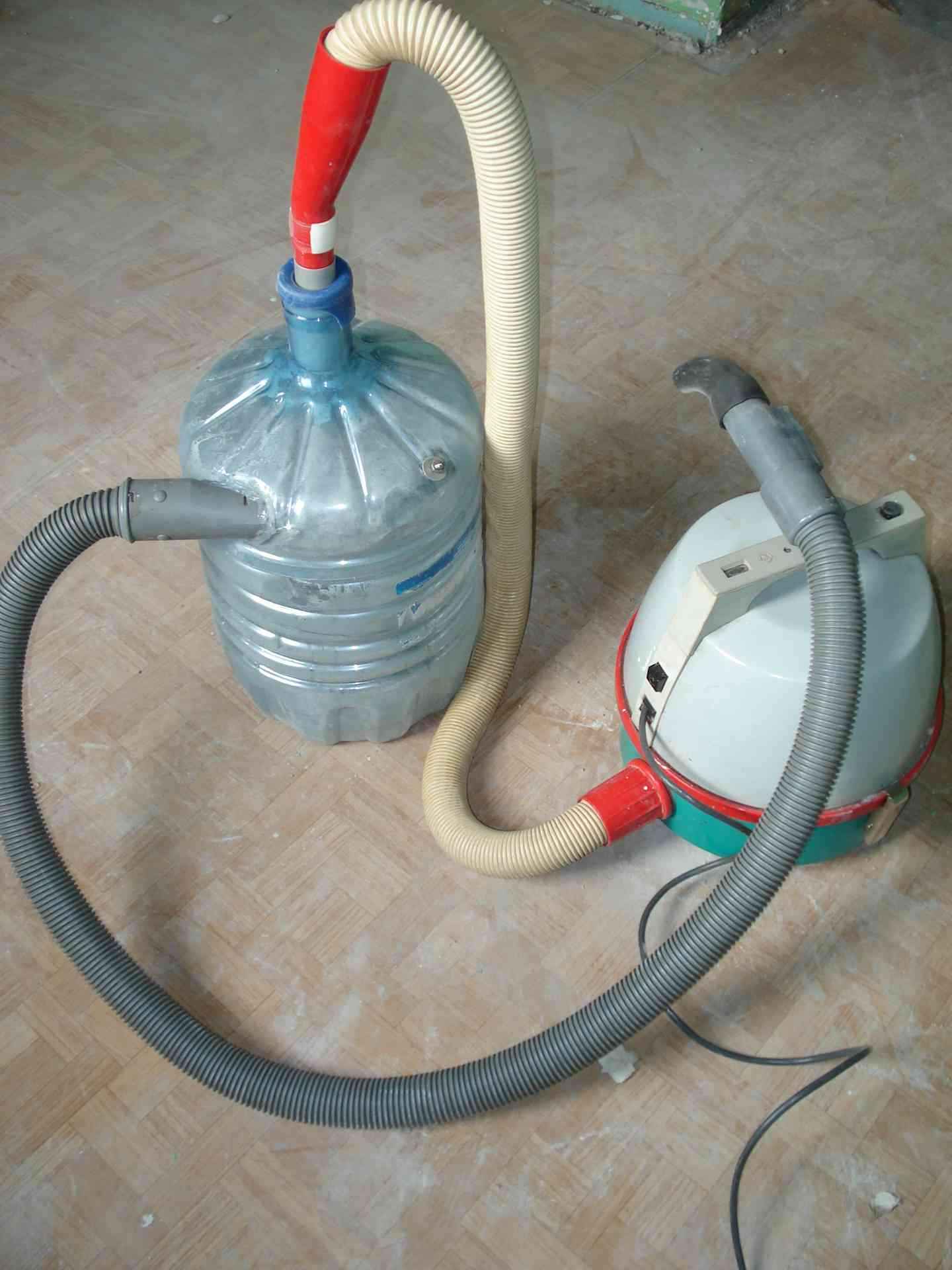

Делаем из двух пробок, склеивая их между собой, самодельную соединительную муфту, высверливаем средину. Бутылку, сборник для мусора, необходимо усилить ребрами жесткости, иначе она не выдержит вакуума пылесоса и просто сожмется, ребра можно сделать из тонких сварочных электродов, предварительно оббив обмазку молотком, и проклеит их корсетом по окружности с помощью широкого скотча. Прикручиваем бутылку на место, присоединяем шланги пылесоса на всас и выход, они идеально стыкуются с ПВХ D-40 мм., включаем и проверяем работу устройства.

P.S. Если использовать более тонкие шланги, например ПВХ электро гофру, то появляется сильный свист в этих шлангах, сечение не подходит для производительности пылесоса. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

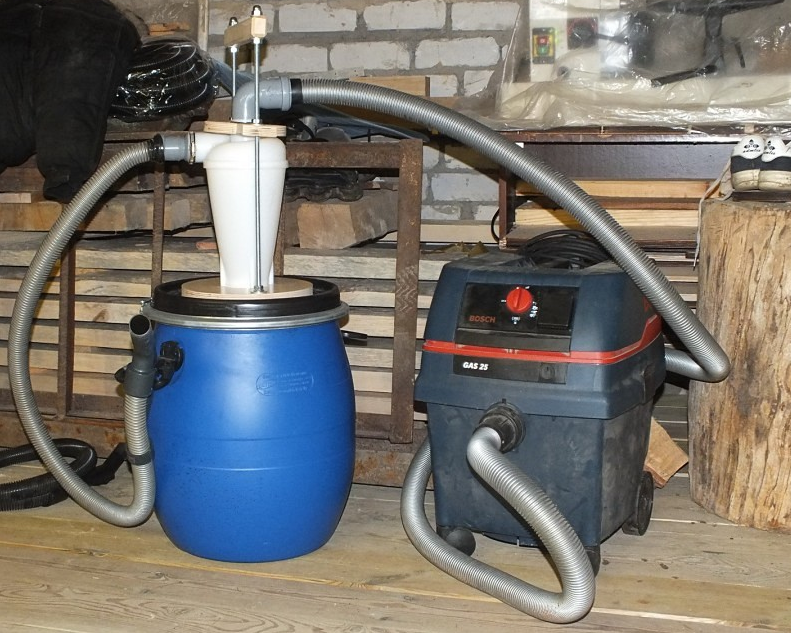

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

• обычный пылесос
• плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

• пластиковая канализационная труба d-40мм
• полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
• коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

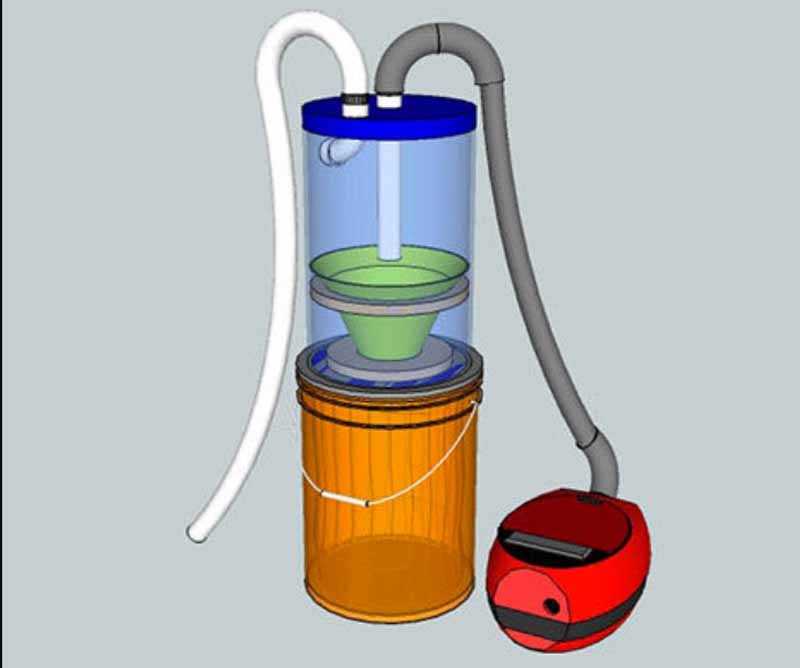

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.
