Почему не нагревается подошва утюга: причины, что делать, если сломался

Ремонтные работы

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото — грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

1. Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
2. Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
3. Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

1. Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
2. Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
3. Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото — схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Ремонт шнура

Именно шнур, а точнее его нецелостность и нерабочее состояние, виновато почти в каждой пятой поломке утюга. Поэтому для того, чтобы проверить, в нем ли причина, необходимо снять заднюю крышку с утюга. Чтобы проверить целостность шнура, можно использовать обычный тестер.

Проверить на работоспособность шнур можно, прислонив один конец тестера с лампочкой к вилке, а к другому концу шнура прислонить батарейку. Если лампочка не горит, то проблема в шнуре. Его нужно укоротить и снова проверить.

А если лампочка после проведенного эксперимента горит, то причина не в шнуре, а это значит, что утюг нужно будет разбирать дальше. Но перед тем, как приступить к дальнейшему обследованию и изучению всех элементов утюга на предмет их работоспособности, стоит воспользоваться рекомендацией, соответственно которой лучше нарисовать схемку подключения всех проводов, что и это не стало проблемой, когда нужно будет собрать утюг и привести в первоначальное состояние.

Поломки утюгов и способы их исправления

Наличие утюга является обязательным условием в каждом доме. Именно благодаря данному типу техники есть возможность отлично выглядеть и не беспокоится о собственном внешнем виде.

В виду повышенной актуальности прибора, его выход из строя превращается в настоящий кошмар.

Рассмотрим ключевые узлы устройства, а также наиболее распространённые неисправности, которые с ними связаны.

Конструкция прибора

Вне зависимости от того, в какой стране и кем конкретно изготовлен ваш утюг, в его комплектации обязательно присутствуют четыре главных узла. В их числе:

• нагревательный элемент;
• шнур с вилкой;
• термопредохранитель;
• температурные регуляторы.

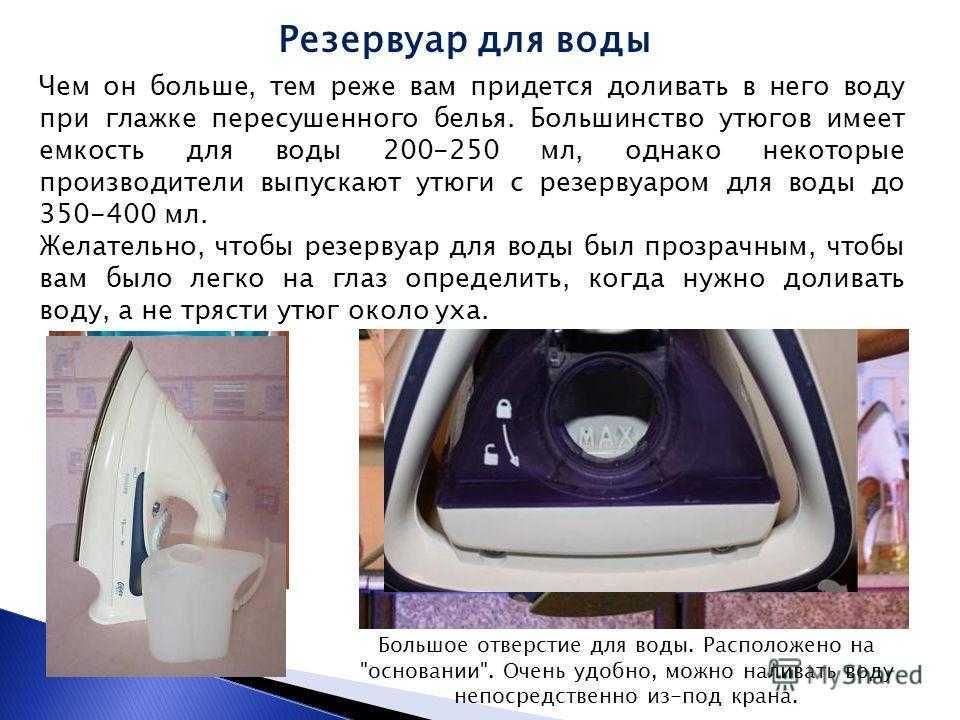

Помимо этого, к комплектующим могут добавляться резервуар для воды, кнопки разбрызгивания, водяное сопло и прочее.

Поломки устройств

Специалисты, которые занимаются ремонтом утюгов, отмечают следующий ряд неисправностей, которым подвержены приборы:

• недостатки, связанные с питающим проводом;
• проблемы электронагревателя;
• неисправности терморегулятора;
• выход из строя предохранителя и прочих комплектующих.

В первом случае, перед ремонтом утюга следует проверить исправность провода. Мастера отмечают, что он довольно часто трескается в местах частых перегибов. Данные места дислоцируются возле входа в корпус устройства или около вилки.

Имейте в виду, что подобные поломки в большинстве случаев, возникают постепенно

Обратите внимание на мигание лампочек индикатора во время глажки. Это –первый признак отсутствия нормального контакта или же окисления клемм аппарата

В другом случае неисправность проявляется более активно. Длительное трение проводов может обуславливать нарушение изоляционного слоя и привести к короткому замыканию.

Простой ремонт утюга сможет вернуть его в строй, обеспечив вас отутюженной одеждой.

Неисправности электронагревателя проявляются снижением качества глажки. В этом случае провести точную диагностику и ремонт способен только мастер. Не предпринимайте попытки самостоятельной починки аппарата.

Поломки, связанные с терморегулятором, предохранителем и прочими комплектующими напрямую связаны с их качеством и типом используемых материалов.

Как отремонтировать утюг самостоятельно 6 главных причин поломки

Утюг – гарантия опрятных вещей и аккуратного вида. Ответственные и добропорядочные хозяйки испытывают не очень приятные эмоции, когда прибор ломается — позволить его дорогостоящий ремонт может позволить не каждый. Да и зачем отдавать лишние средства, если есть возможность починить устройство самостоятельно. Давайте рассмотрим, какие бывают основные неисправности гладильного прибора и как можно отремонтировать утюг дома самостоятельно.

Прежде чем разбирать гладильный аппарат, проверьте все внешние элементы конструкции, возможно проблема именно в них. Главные детали утюга находятся в его днище, они то и служат основными причинами для поломки. К их ряду относят:

1) Регулятор температуры. 2) Электрический шнур 3) Регулятор воды 4) Система отпаривания 5) Подошва утюга 6) Нагревательный элемент

Происхождение утюга

Первое гладильное сооружение придумали еще в Древней Греции — для плиссировки одежды использовали обточенные нагретые камни. Когда появился первый подобный современной форме утюг, его использовали исключительно для глажки шелка.

Интересный факт: корпус первых утюгов наполняли горячими углями.

Неизвестно, кто и когда придумал подобие современного утюга, но изобретение первого электрического прибора присваивают Генри Сили. Американец зарегистрировал механизм под названием «Еlectric flat iron» в 1882 году.

Вес электрического устройства составлял шесть килограмм. Поэтому не трудно представить каков был гладильный процесс. После того, как в механизм внедрили способ нагрева за счет угольной дуги – уход за тканевыми вещами в разы упростился.

В 1892-м году и «General Electric Company» начали производство утюгов на электрической спирали. Далее в устройства внедрили регулятор тока и подачу пара, защиту от накипи и другие важные опции. В соответствии с модой менялся дизайн утюгов.

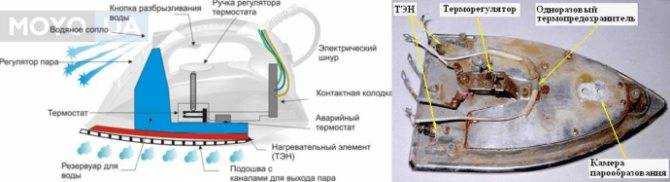

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Не горит лампочка утюга. Не работает утюг: что делать, как отремонтировать Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен. Спрашивайте, я на связи!

Проверка исправности электрического шнура с помощью мультимера

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.

На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:

• Желто-зеленый проводник – это заземление.
• Коричневый – это фаза.
• Синий провод – это ноль.

Ремонт электрического утюга предполагает в себе замену сетевого шнура

Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете , вам также необходимо проверить работоспособность электрического шнура

Не греет утюг при включении в розетку

Если утюг не включается, то первое что нужно сделать – это осмотреть пластмассовый внешний каркас прибора на обнаружение сколов, вмятин и прочих механических повреждений. Если после визуального осмотра ничего такого не было выявлено, то неисправность следует искать внутри прибора, а для этого необходимо будет разобрать устройство.

Что может быть причиной, как найти неисправность

Основными факторами поломки являются:

1. Повреждения кабеля электропитания. Это самая распространённая поломка. Когда перестал нормально работать утюг, то необходимо протестировать качество подсоединения устройства в розетку и осмотреть кабель внимательно на предмет того, существуют ли где-то обрывы или заломы. Неразрывность электрокабеля диагностируется мультиметром, который засекает силу сопротивления в электрическом контуре. Для этого нужно специальным щупом пройтись по всей длине кабеля, определяя его дееспособность.
2. Замыкание в нагревательном элементе. Тоже веский фактор того, что не греет утюг. Для решения проблемы нужно самому выровнять провод и если не помогло, то можно попытаться обрезать кабель на пару сантиметров. Иногда этот приём решает проблему, но чаще всего помогает только замена старого провода.
3. Сломался терморегулятор. Температурный регулятор – это крутящийся рычаг, который поворачивается для регулировки интенсивности нагрева в зависимости от качества проглаживаемой поверхности. Именно он создаёт температуру разогрева подошвы. Изнутри деталь выглядит, как биметаллическая тонкая пластина с пружиной, которая стабилизирует сжатие. При щелчке терморегулятора контакты замыкаются и размыкаются попеременно, а через них проходит ток высокого напряжения. Если перестал нагреваться утюг, то скорее всего загрязнены контакты из-за того, что на них попала пыль или образовалась накипь. В этом случае нужно будет тщательно почистить соединения наждачкой.

4. Образование накипи. Когда из утюга не выходит пар, а в емкости для воды скопился белый известковый налет, то минеральными отложениями забились отверстия. Для того чтобы вернуть работоспособность прибору, нужно очистить полости от накипи. Взять кастрюлю или сковороду с невысокими бортами, налить воду и столовый уксус (1 л воды = 1 ст. уксуса). Если нет уксуса под рукой, то следует воспользоваться следующим рецептом – смешать 1 ст. кипятка и 2 ч. л. лимонной кислоты. В эту жидкость опустить выключенный утюг, так чтобы раствор покрыл подошву. Далее, посуду с утюгом поставить на огонь и довести до кипения жидкости. После остывания повторить процедуру 3–4 раза, пока не растворятся минеральные отложения. Если из разбрызгивателя не идет вода, то скорее всего отсоединилась трубка. Для ремонта нужно разобрать прибор и поставить на место все контакты. Если очищать без нагревания, то можно залить вышеописанный раствор-кипяток в емкость для воды и подождать пока остынет. Затем слить жидкость и повторить все заново, до тех пор пока не получится нужный результат.

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

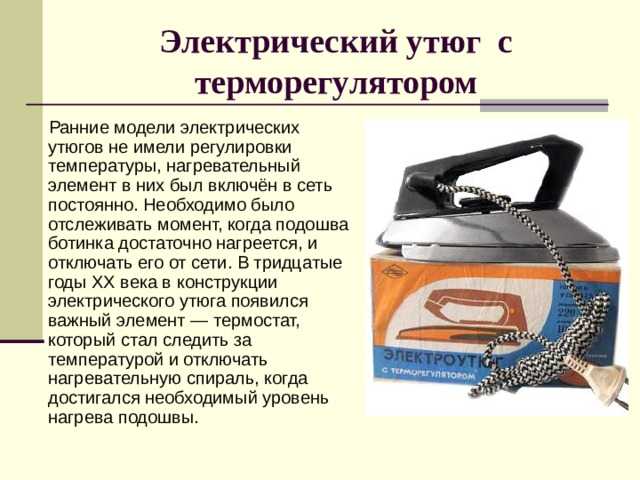

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

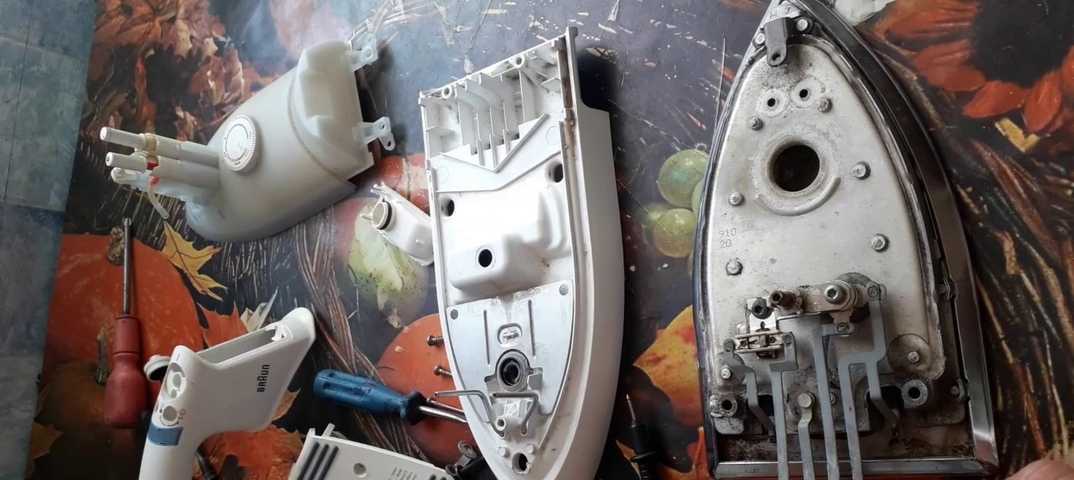

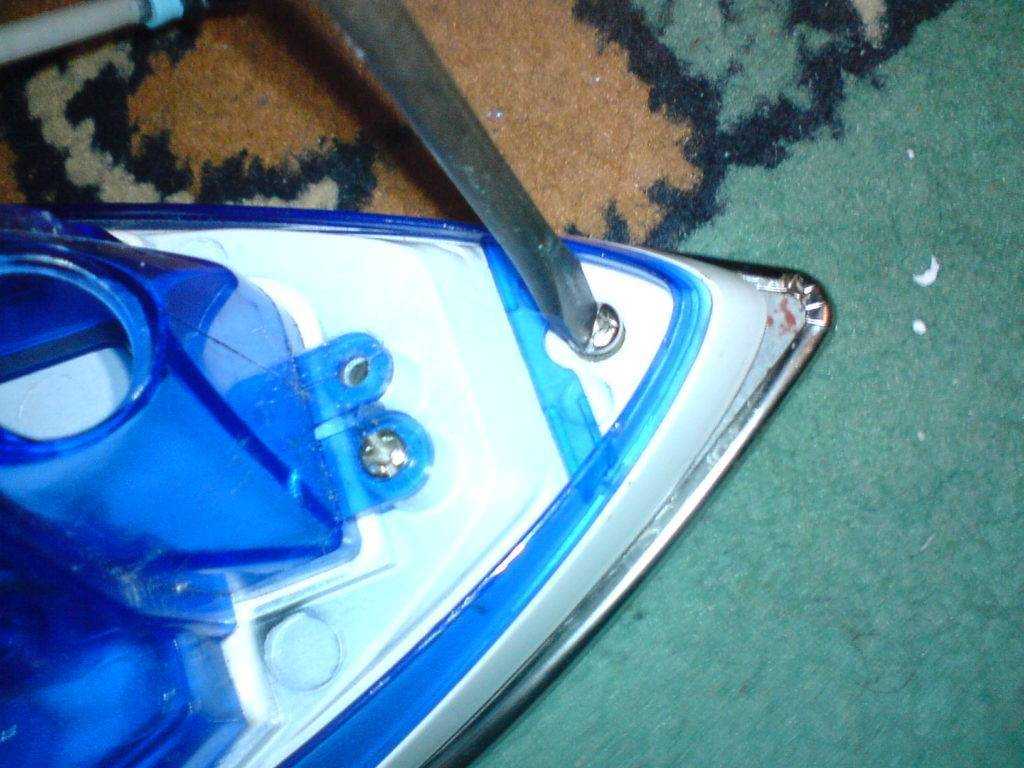

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

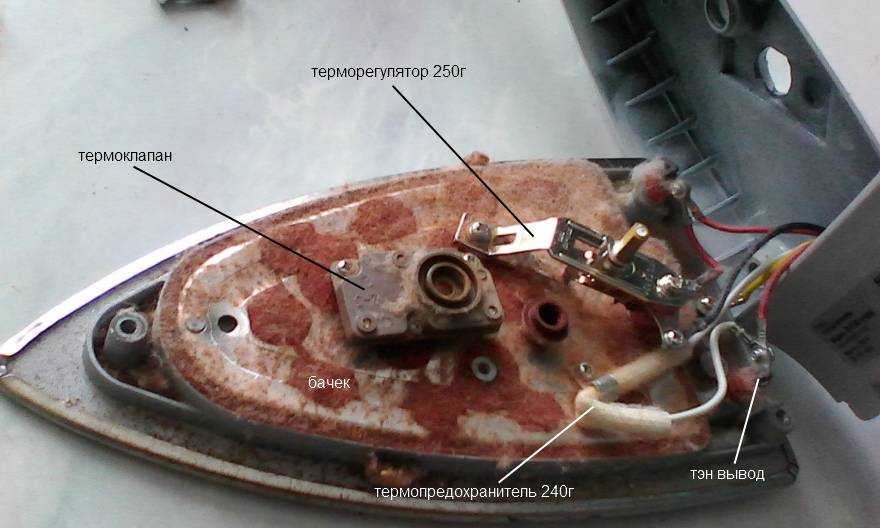

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

Осмотр контактов терморегулятора

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Возможно, Вас также заинтересует статья, ремонт блендера своими руками.

О том, что делать, если не греет микроволновка, читайте здесь.

А в этой статье Вы можете узнать, как выбрать гладильную доску.

Рекомендации и профилактика

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
3. Регулируйте температурный режим в соответствии с материалом ткани.
4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Почему и что делать, если утюг не нагревается и не горит лампочка

Если утюг сломался и не греет, в большинстве случаев не только остается холодной подошва. Лампочка, свидетельствующая о рабочем состоянии устройства, тоже не загорается. Вызвано это бывает несколькими причинами.

Износ шнура

Если не нагревается старый утюг, вероятно, пришла в негодность изоляция электрокабеля. Ремонт необходимо провести в срочном порядке, поскольку пользоваться прибором просто опасно.

При износе шнура появляются потертые места на кабеле, через плетение просвечивают провода

Восстановить кабель можно следующим образом:

• выключить прибор из сети;
• открутить крепежные болты и снять заднюю панель;
• обрезать поврежденный участок кабеля;
• зачистить наждачной бумагой контакты;
• при помощи паяльника соединить провода с электросхемой внутри утюга;
• собрать устройство.

Отремонтированный утюг включают в розетку и проверяют, нагревается он или нет.

Совет!Если обрезать шнур нельзя из-за недостатка длины, то следует купить новый провод и заменить его целиком.

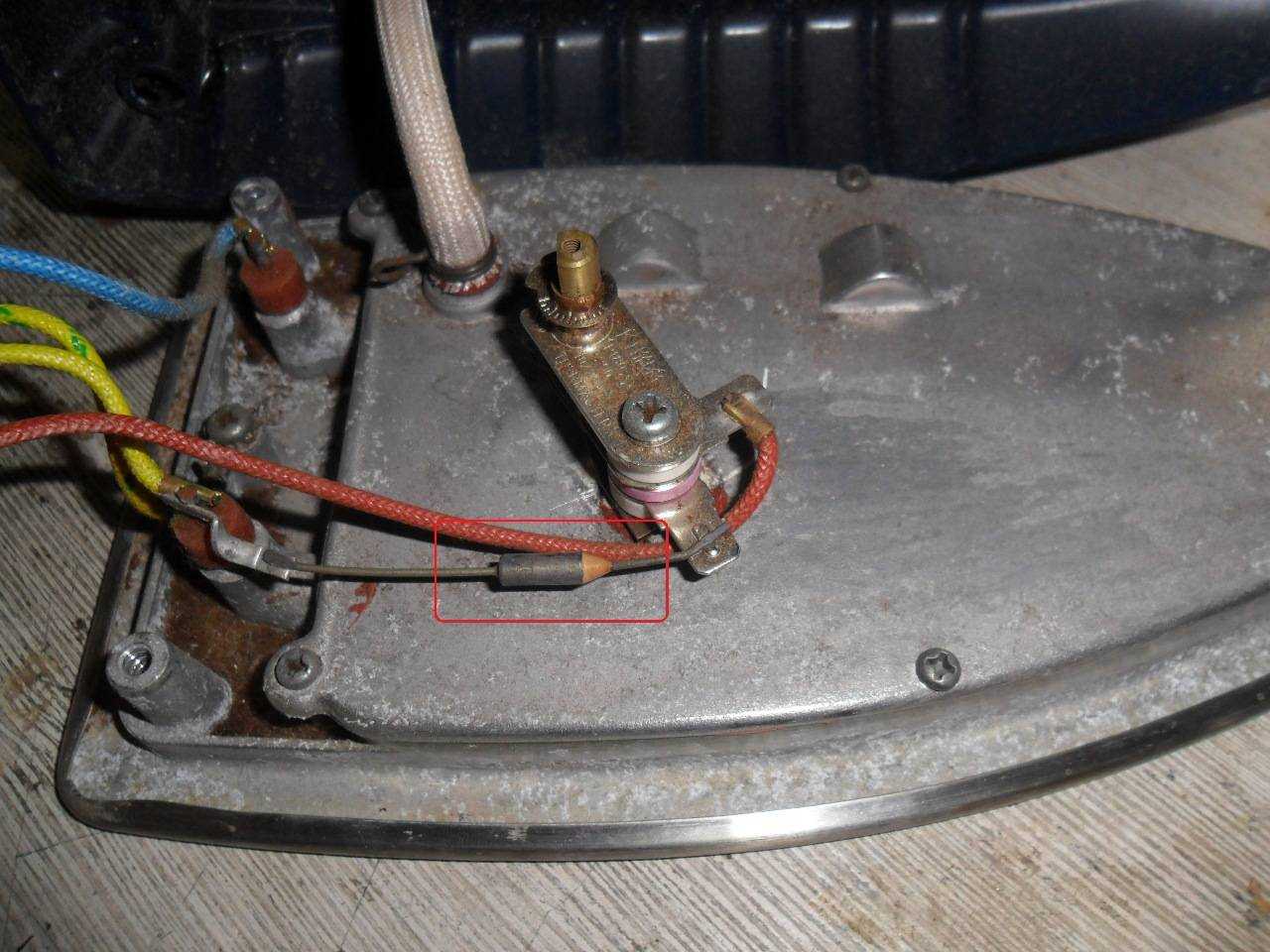

Поломка термопредохранителя

В современных утюгах предусмотрены многоразовые или одноразовые предохранители. Они срабатывают в том случае, если подошва прибора сильно разогрелась, а регулятор температуры не срабатывает. В таком случае предохранитель разрывает электрическую цепь и отключает утюг от питания. В результате при следующем использовании устройство не нагревается.

Одноразовые предохранители по умолчанию требуют замены после срабатывания

Чтобы добраться до предохранителя, необходимо снять пластиковый корпус утюга с подошвы, отвинтив крепежные элементы. Нужная деталь находится рядом с основным терморегулятором. Ее необходимо прозвонить при помощи мультиметра, если сопротивление нулевое, то элемент нуждается в замене. В магазине покупают точно такой же предохранитель и ставят на прежнее место, а затем включают устройство и оценивают, нагревается оно или нет.

Внимание! Иногда новой детали под рукой нет, а терморегулятор утюга полностью исправен. В таком случае контакты на месте предохранителя можно просто закоротить при помощи пайки или проволоки.

Окончание ремонта

После замены всех неисправных запчастей, рекомендуют собрать электрическую схему, и проверить мультиметром, присоединив концы тестера вместо сетевого шнура.

Во всех положениях регулятора будет сопротивление. В случае если положение отключено, в этом положении сопротивление будет равно бесконечности.

Обратите внимание: при сборке все провода должны быть разведены друг от друга, не соприкасаться оголенной частью к металлу. Более серьезные неисправности требуют ремонта в мастерской бытовой техники

Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.

Из этого видео Вы узнаете, как отремонтировать утюг своими руками:

Крыша – один из самых важных конструктивных элементов всего здания. Поэтому нужно, чтобы она хорошо защищала от негативных воздействий атмосферы и была…

Порядок разборки утюга с парогенератором

Чтобы разобрать утюг с парогенератором, необходимо:

1. Открутить шурупы, прикрепляющие заднюю крышку к корпусу утюга. Форма и размер шурупов для разных моделей могут быть различными. Поэтому для разборки прибора потребуется универсальные отвертки либо насадки к ним.

2. Для защиты устройств от несанкционированного вскрытия используют для крепления задней крышки шурупами с уникальной формой. Такие утюги разбираются и ремонтируются только в сертифицированных центрах.

3. Снять заднюю крышку, поддев ее плоской отверткой за имеющийся на корпусе зазор.

4. Открутить винты или ослабить фиксаторы, прижимающие колодку.

5. Снять верхнюю панель корпуса паровой станции.

Для этого предварительно снимают пластиковые колпачки подачи воды и пара. Один колпачок утапливают внутрь утюга. Второй колпачок вынимают, захватив пальцами руки. После снятия одного колпачка, пальцами руки снимают второй колпачок.

Снимают шурупы под колпачками подачи пара и опрыскивателя. В некоторых моделях дополнительный шуруп находится в носовой части, в районе крепления опрыскивателя.

5. Далее откручивают все винты, прикрепляющие верхнюю колодку к корпусу утюга.

6. После снятия всех болтов снимают верхнюю часть корпуса паровой станции.

Для этого используют тонкий нож либо прочное лезвие, которым поддевают верхнюю панель в имеющемся зазоре.

В других конструкциях утюгов с парогенератором достаточно сделать крутящее движение руки, чтобы снять верхнюю крышку.

7. После снятия верхней панели снимают трубку подачи воды из резервуара паронагревателя к опрыскивателю. Для этого приподнимают муфту, удерживающую трубку в фиксированном положении. Затем муфту надо оттягивают в сторону и освобождают один конец водоподводящей трубки.

8. Затем откручивают три шурупа на заднем и переднем концах корпуса утюга. Эти винты становятся видны после снятия верхней крышки.

9. Далее снимают верхнюю часть корпуса утюга. Для этого отгибают защелки, прикрепляющие верхнюю часть корпуса к нижней.

10. После снятия верхней части корпуса демонтируют парогенератор и разбирают . При этом насосы для подачи воды к форсунке и опрыскивателю также снимают.

11. Затем снимают регулятор температуры нагрева подошвы. Для этого плоской отверткой поддевают крышку регулятора снизу и аккуратно ее снимают. Затем откручивают шуруп, находящийся под снятой крышкой регулятора температуры.

12. После снятия крышки регулятора откручивают шурупы, прикрепляющие резервуар к нижней части утюга. На многих моделях парогенераторов таких шурупов четыре, по два шурупа с каждой стороны корпуса устройства.

13. Затем аккуратно отделяют резервуар от подошвы утюга таким образом, чтобы не повредить элементы электрической схемы.

14. После снятия резервуара откручивают несколько шурупов, удерживающих защиту подошвы.

После снятия защитного кожуха открывается свободный доступ к элементам электрической схемы, прикрепляемых непосредственно к внутренней подошве утюга.

Использование данной инструкции и рекомендаций позволяет самостоятельно разобрать утюг с парогенератором в домашних условиях.
