Ремонт посудомоечных машин bosch

Посудомоечная машина бьет током

Посудомоечной машине Bosch может потребоваться ремонт и в том случае, если она бьется током. Обычно это указывает на неисправность ТЭНа, осуществляющего нагрев воды. Тестирование его целостности сводится к замеру сопротивления между его контактами и корпусом. Если сопротивление бесконечно велико, то ТЭН цел – неисправность следует искать в другом месте. Если сопротивлением слишком мало, ТЭН нужно менять – в нем произошел внутренний пробой, а ремонту он не подлежит.

Помимо ТЭНа, проверке подлежат все внутренние соединительные провода и различные электронные узлы – они не должны давать замыкания на корпус.

Выполнив ремонт посудомоечной машины Bosch своими руками, вы сможете сэкономить немало денег. Судите сами – один только вызов мастера обойдется в сумму от 500 до 1500 рублей. Сюда же необходимо прибавить оплату объема работ и стоимость запчастей для посудомойки Бош. В итоге такой ремонт выливается в круглую сумму. Воспользовавшись же нашей инструкцией, вы сможете сэкономить на самостоятельном ремонте посудомоечной машины Bosch и потратить эти деньги на что-то более приятное.

Посудомойка не начинает мыть посуду

Неисправности посудомоечной машины Бош могут быть самыми разными – как-никак, на борту работает огромное количество деталей, которые могут сломаться. Если посудомойка перестала запускать программы, то ремонту предшествует тщательная проверка техники. Для начала нужно открыть и закрыть загрузочную дверцу – вполне возможно, что цикл не запускается именно из-за нее. На следующем этапе проверяем фильтр аппарата.

Отсутствие старта может быть вызвано прочими неисправностями. Если посудомоечная машина современная, она покажет код ошибки. Заглянув в таблицу с кодами, вы поймете, что конкретно вышло из строя. Такая схема диагностики отличается особым удобством, так как позволяет быстро вычислить неисправный узел. Вам же останется только провести ремонт, ориентируясь на полученные во время диагностики данные.

Также нормальному старту посудомоечной машины Bosch могут помешать неисправные датчики (термостаты, прессостаты), двигатель (он же циркуляционный насос) и управляющая плата. Ремонт всех этих деталей и узлов чаще всего сводится к их полной замене.

Частые причины поломок посудомоечной машины Bosch

Если проблемы с работой начались после покупки машинки, обратите внимание на настройки. Правильно ли организована работа? Имеет значение правильность подключения коммуникаций, заливного и сливного шлангов

Какие поломки случаются чаще остальных:

• Техника не запускается. На панели не горят индикаторы, система не реагирует на нажатие клавиш.
• Срабатывает защита «Аквастоп». Причина в протечке воды в поддон либо неисправности поплавкового датчика.
• Не сливается или не забирается вода. Дело в засоре фильтров, трактов. Неисправность циркуляционной помпы или насоса.
• Зависла программа после начала мойки. Засоры отверстий для поступления воды, поломка электронного управления. Также возможна неисправность замка люка.

Проблемы могут проявляться кодом ошибки на экране. Электронная плата связана со всеми узлами посредством проводки. Если один из них не отвечает, не реагирует на сигналы, запускается самодиагностика. Расшифровку кода вы найдете в инструкции либо в публикации «Коды ошибок посудомойки Бош».

Основные коды неисправностей:

• E01/F01 — сбой электроники, пробой на корпус ТЭНа.
• E09/F09 — нарушена работа нагревательного элемента.
• E3/F3 — не заливается вода в бункер.
• E22/F22 — засор фильтров.
• E24/F24 — E25/F25 — проблемы со сливом отработанной жидкости.
• E15/F15 — сработала система «Аквастоп».
• E27/F27 — зафиксированы скачки напряжения в сети.

Некоторые неполадки устранимы своими руками. Не спешите сразу вызывать мастера, разберитесь в причине поломки посудомойки. Если после исключения засоров и ошибок машина не запустит нормальную работу, тогда приступайте к ремонтным работам.

Принцип работы посудомойки

Для проведения ремонта техники важно понимать, как она работает. После того как в устройство загружена посуда и моющие средства, выбрана программа и нажата кнопка запуска, происходит подача воды. Она подаётся через клапан в бункер сбора воды с помощью насоса

Уровень воды контролируется прессостатом, который посылает сигнал о завершении забора. Вода под давлением поступает на крыльчатку, заставляя её вращаться. Одновременно с этим открывается отсек с моющим средством, и оно смешивается со струями воды, бьющими из форсунок крыльчатки

Она подаётся через клапан в бункер сбора воды с помощью насоса. Уровень воды контролируется прессостатом, который посылает сигнал о завершении забора. Вода под давлением поступает на крыльчатку, заставляя её вращаться. Одновременно с этим открывается отсек с моющим средством, и оно смешивается со струями воды, бьющими из форсунок крыльчатки.

Подогрев воды происходит с помощью нагревательного элемента, температура нагрева контролируется термопарой. Вода стекает в поддон и через фильтр заново поступает в распылитель.

После окончания программы сигнал с блока управления поступает на электромагнитный клапан. Он перекрывает подачу воды на разбрызгиватель, и открывает доступ к её сливу в канализацию. При этом запускается помпа, откачивающая воду из поддона. В зависимости от программы цикл повторяется несколько раз. По окончании работы, вода сливается окончательно и запускается режим сушки. Сушка происходит конденсационным способом или с помощью тёплого обдува посуды. Через время, на микропроцессор устройства, поступает сигнал об окончании процесса и дверцу можно открывать.

Вкратце о конструкции посудомойки

Несмотря на своего рода волшебство, которым награждает домохозяек посудомоечная машина на кухне, эта техника, с технической точки зрения, довольно проста.

По сути, она представляет собой водонепроницаемую коробчатую ванну, внутри которой распыляется горячая вода.

Внешний образ машины не говорит пользователю о том, что перед ним уникальный технически совершенный агрегат. Обычный шкаф, куда помещается грязная столовая посуда, а извлекается абсолютно чистой по завершении рабочего цикла

Как правило, используется водный мыльный раствор, что способствует более качественной мойке посуды. Этим раствором, пропускаемым через форсунки, поливаются объекты чистки. Грязная вода собирается в донной части бака, всасывается насосом и удаляется. Затем включается процесс сушки посуды.

Один из многочисленных вариантов исполнения панели автоматизированного управления посудомойкой. Всего лишь несколько функциональных клавиш в соседстве с жидкокристаллическим дисплеем. Этого набора достаточно для полного контроля

Система управляется с помощью автоматики, уровень сложности которой зависит от производителя и модельного проекта. Детально с общим принципом действия посудомоек различных марок ознакомит статья, посвященная этому интересному вопросу.

Элементы автоматического управления включают разные функции при необходимости:

• распыление воды;
• загрузку моющего средства из дозатора;
• извлечение воды из бака;
• перекачивание воды;
• заполнение водой и ее удаление;
• включение нагревательного элемента.

Горячая вода заливается внутрь посудомоечной машины через подающий шланг, который соединяется через запорный кран подачи воды с централизованным водопроводом.

Дополнительно подача воды управляется впускным клапаном посудомойки, установленным внутри – под ее корпусом. Впускной клапан управляется электроникой и связан с базовыми компонентами конструкции.

Примерно таким выглядит одна из часто ломающихся деталей – впускной клапан, которым осуществляется регулировка подачи воды. Нередко за счет износа собственных комплектующих (прокладок, штока) эта деталь становится дефектной

Клапан открывается и закрывается, к примеру, по мере необходимости подачи воды на вращающиеся распылители. Система распыления содержит форсунки, как правило, размещаемые в верхней и нижней части бака.

За счет форсунок и водяного насоса внутри бака посудомоечной машины создается высокое давление воды, благодаря чему посуда отмывается дочиста.

Бак в пластиковом исполнении – такие комплектующие, как правило, имеют машины из ассортимента бюджетных моделей. Между тем в процессе эксплуатации экономия на рабочей камере вытекает в крайне неприятные последствия

Бак посудомойки фактически выступает главным элементом конструкции, так как все остальные элементы схематично выстаиваются именно вокруг него. Поэтому логично рассмотреть в первую очередь неисправности, связанные с баком, и возможные причины их возникновения.

Что делать?

Рассмотрим порядок действий при устранении неполадок того или иного узла посудомоечной машины.

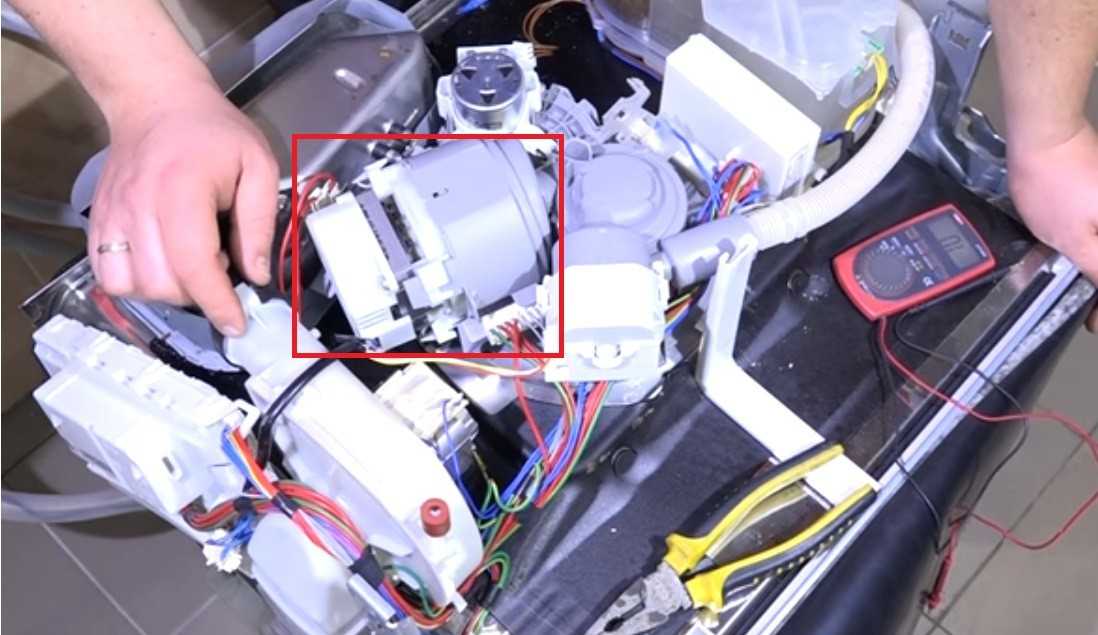

Замена ТЭНа

Нагреватель ПММ — это элемент проточного типа. Его конструкция отличается от ТЭНов, используемых в электробойлерах или иных устройствах.

Процедура включает в себя два этапа:

• демонтаж перегоревшего нагревателя;
• установка нового ТЭНа.

Перед тем, как приступить к замене, надо купить новый ТЭН и приготовить инструменты:

• отвертки шлицевая и под крест (шуруповертом работать будет неудобно, лучше приготовить обычный инструмент);
• пассатижи;
• шило;
• мультиметр для проверки работоспособности ТЭНа.

Порядок действий:

1. Слить воду и отключить машину, выдернуть вилку питания из сети. Открыв дверцу, вынуть все лотки и корзины.

2. Снять нижнее коромысло, дренажный фильтр и металлическую сетку. Остатки воды надо собрать и удалить с помощью тряпки или куска поролона.
3. Отвинтить крепления циркуляционного насоса. Обычно их 5 штук.
4. Перевернуть машину вверх дном и снять декоративную панель, отсоединить днище.
5. Отсоединить колодку с проводами и снять насос.
6. Отсоединить от ТЭНа резиновый хомут, все шланги и патрубки, отключить провода питания.
7. Снять перегоревший ТЭН и установить новый.
8. В обратном порядке подключить нагреватель и собрать ПММ.

После этого надо запустить машину и проверить правильность выполнения замены.

О замене ТЭНа в посудомоечной машине расскажет видео:

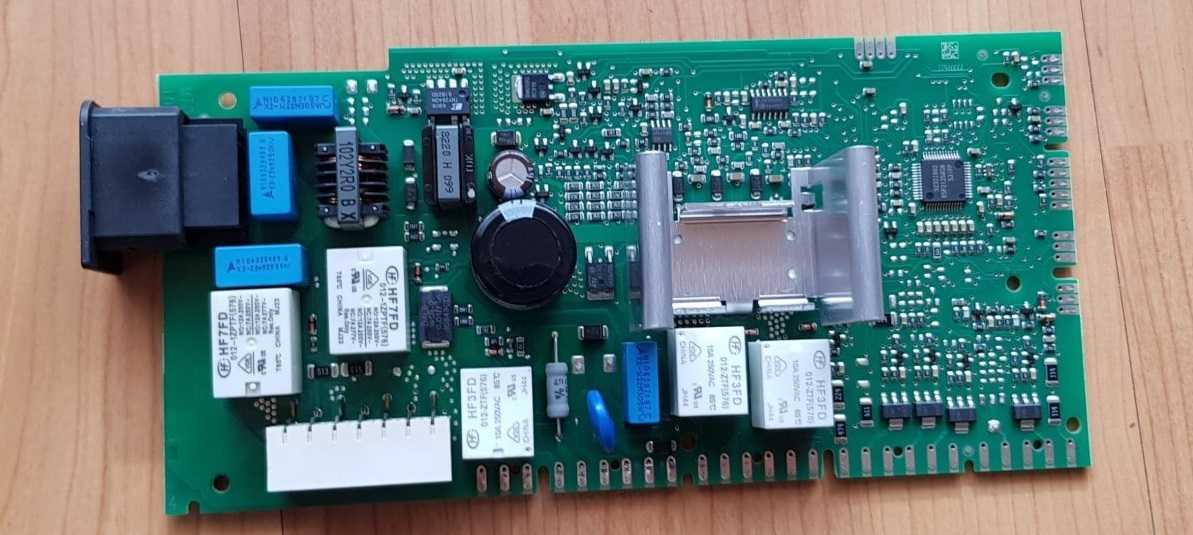

Ремонт блока управления

Блок управления — это «электронные мозги» посудомоечной машины. Он представляет собой плату, на которой установлены детали. Ремонтировать такой узел может только грамотный специалист, обладающий опытом и знаниями.

Как правило, ремонтируют только те блоки, на которых неисправность определяется визуально — виден обрыв провода, есть следы попадания воды (конденсата) и прочие несложные поломки.

Если неисправность более сложная, производят замену всего узла. Иногда помогает перепрошивка — обновление программного обеспечения. Это сложная процедура, доступная только профессионалам.

Если машина находится на гарантии, самостоятельные действия с ней автоматически прекращают действие гарантийного договора. Если гарантия уже завершилась, все равно рекомендуется пригласить техника из сервисного центра.

Ремонт блока управления (платы) в посудомоечной машине — в видео:

Починка датчика

Датчик температуры не ремонтируют, его можно только заменить. Для выполнения работы потребуются:

• отвертки;
• пассатижи.

Порядок действий:

1. Отыскать, где установлен датчик. Это непросто, так как он выглядит по-разному на всех моделях. Обычно его устанавливают в самом низу (или вверху, если машину перевернуть), под крышкой.

2. Отсоединить крепежные элементы и провода от перегоревшего датчика.
3. Установить и подключить новый элемент.
4. Собрать машину.

Последним действием станет пробный запуск и оценка эффективности выполненной процедуры.

Посудомоечная машина не включается

Ремонт посудомоечных машин Бош осуществляется так же, как и ремонт любых других посудомоек – они устроены примерно одинаково. А простота конструкции позволяет рассчитывать на успех при проведении ремонтных процедур. Давайте разберемся, почему посудомоечная машина может не включаться и не подавать абсолютно никаких признаков жизни.

В первую очередь, следует заподозрить механическую кнопку включения/выключения. Она не рассчитана на миллион циклов, поэтому может легко выйти из строя. Контактные группы здесь слабые, следовательно, поломки возникают часто. Ремонту предшествует тестирование кнопки – можно замерить наличие напряжения на выходе или протестировать работоспособность контактной группы мультиметром, работающим в режиме омметра.

Также мы можем заподозрить в неисправности другие узлы посудомоечной машины Bosch – это кабель питания и модуль управления. Целостность кабеля проверяем все тем же омметром, а вот протестировать модуль управления в домашних условиях сложно. Но если питание на него все же поступает, то нам не остается ничего другого, как грешить на него.

Помимо вышеуказанных модулей и узлов, не помешало бы удостовериться в целостности предохранителей и работоспособности розетки и электропроводки – ремонт заключается в замене указанных предметов.

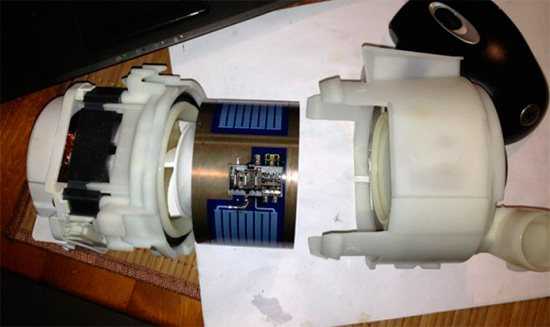

Собираем циркуляционный насос обратно

В первую очередь собирается часть рециркуляционного насоса, куда встроен нагреватель. Для начала в пластиковом корпусе необходимо закрепить металлический кожух. Так как заклепки были высверлены, придется использовать винты для соединения этих двух элементов.

Алгоритм действий будет таковым:

• вставьте металлический кожух в пластиковый корпус;
• в трех местах насквозь просверлите отверстия для вкручивания болтиков;
• смажьте резиновый уплотнитель растительным маслом;
• наденьте кольцо на основание ТЭНа (если сначала положить уплотнитель на дно корпуса, а после ставить нагреватель, элемент не «сядет» как надо);
• вставьте ТЭН с надетым кольцом-уплотнителем в корпус насоса;
• затупите шлицевую отвертку наждачкой, чтобы ей протолкнуть уплотнитель вглубь корпуса, не повредив саму прокладку и ТЭН;
• с помощью отвертки равномерно «утопите» уплотнительную резинку в основании корпуса;
• закрутите винты в заранее подготовленные отверстия, чтобы соединить кожухи, закрепите их гайками;
• соедините между собой две половины рециркуляционного насоса посудомоечной машины Bosch.

При возникновении сложностей с соединением, попробуйте вытащить уплотнитель из одной части и надеть его на половинку с нагревательным элементом. После этого защелки должны сработать. Осмотрите конструкцию, убедитесь, что она герметична. Клеммные колодки насоса должны быть расположены в одной плоскости.

После этого необходимо собрать посудомоечную машину Bosch. Сначала на место ставится рециркуляционный насос, к нему подводятся водопроводные патрубки и электрические коннекторы. Затем обратно возвращается дно посудомойки.

Вернув на место панель водопроводного и канализационного шлангов, присоедините обратно нижнюю створку корпуса. После этого можно перевернуть машинку в нормальное положение.

Полностью собрав посудомойку, запустите тестовый цикл. Машинка должна помыть и высушить посуду, не выдавая ошибок. В таком случае можно закрепить ПММ в гарнитуре и продолжать эксплуатировать «домашнюю помощницу» в прежнем режиме.

Поделитесь своим мнением — оставьте комментарий

Набор инструмента для ремонта посудомоечных машин

Прежде чем приступить к ремонту посудомоечной машины, убедитесь, что у вас есть все необходимые инструменты. Постоянная беготня в хозяйственный магазин в поисках шайб, гаек, болтов или изоляционной ленты может быть очень утомительной.

Ниже приведен список инструментов, которые могут вам понадобиться

• Набор отверток плоской формы. Вам также понадобится набор гаечных ключей с насечками и отверток, так как они практически универсальны.
• Набор ключей. Специальная отвертка с гарнитурой удобнее, но для бытовой техники достаточно ключа.
• Мультиметр. Измерительный инструмент, который всегда пригодится, особенно при электромонтажных работах.
• Строительный нож с набором сменных лезвий.
• Изоляционная лента или термоусадочные трубки различных диаметров.
• Факелы. Поскольку в помещениях не всегда имеется качественное освещение, подойдет обычный фонарик.
• Инструкция по эксплуатации или электрическая схема для ремонтируемой модели посудомоечной машины.

Видео

Устранение ошибки E15 в посудомоечных машинах Bosch:

Описание и устранение ошибки E09 в ПММ Bosch:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Редкие случаи

Вода отказывается покидать рабочий отсек – вероятно, засорился донный фильтр. Вывинтите цилиндр, тщательно промойте под краном щеткой. Случается, дренажный насос отказал. Ремонт профессиональных посудомоечных машин потребует вызова мастера.

Вода остается холодной, результат мытья будет отвратительным, посуда покинет отсек мокрой, холодной. ТЭН невозможно поменять в домашних условиях. Способен сделать только человек, для которого ремонт стиральных и посудомоечных машин, не представляет сложности. Эксперту незачем читать этот обзор.

Вода намочила пол – причиной послужила неплотная изоляция периметра двери. Заполнение поддона вызовет срабатывание подсистемы защиты от протечек, прекратится забор воды. Одновременно начнет жужжать дренажный насос, выкачивая потоп в канализацию. Проблема непроста, вероятно, придется осведомиться у дилера на предмет нового резинового уплотнения. Желающие вольны попробовать применить к посудомоечной машине неопасный (нетоксичный) герметик. Например, аквариумный.

Электронные подсказки о типе поломки

Современные модели оснащаются системой внутренней самодиагностики. Она контролирует работу большинства ответственных блоков, постоянно сравнивая ее с номинальными параметрами. При обнаружении сбоя аппарат останавливается, а на дисплее появляется код ошибки. Все они присутствуют в инструкции по эксплуатации изделия.

Найдите таблицу с рекомендациями по устранению типичных неполадок. Именно они укажут вам верный путь к тому, как отремонтировать остановившуюся посудомоечную машину самостоятельно.

Посмотрите видео об основных причинах поломки посудомоечной машины

Принцип работы посудомоечных машин

ПММ упрощают процесс мытья посуды, превращая его в одно удовольствие. Засыпьте моющее средство, выберите нужный режим и нажмите кнопку, и через какое-то время ваша посуда будет чистой, а главное сухой. Согласитесь – это приятно, к тому же не займёт особого труда. К сожалению, машину нужно постоянно обслуживать – настройка, замена фильтров и других расходных материалов. Чтобы точнее выявить и устранить неполадку, неплохо знать устройство посудомоечной машины. Поняв принцип действия, вы сможете по достоинству оценить всю сложность технологического процесса внутри прибора.

Посудомоечная машина работает по следующему принципу, при этом каждое действие совершается поэтапно в такой последовательности:

1. Предварительная мойка. Вода поступает в ПММ под давлением через специальный клапан впуска. На этом этапе вода удаляет крупные остатки еды с поверхности посуды. Грязь оседает в специальных фильтрах, которые впоследствии можно заменить. На этом этапе в систему постепенно попадает моющее средство в соответствии с дозировкой той или иной программы.

2. Основная мойка. Через трубу водопровода сквозь специальный соляной фильтр вода попадает в систему ПММ. В качестве регулятора количества воды выступает поплавок, который срабатывает под действием выключателя давления. Таким образом, когда вода поднялась до нужной отметки, начинается нагрев в соответствии с заданной температурой и режимом мойки. Грязная вода несколько раз отфильтровывается, после чего вступает в следующий цикл.

3. Ополаскивание. На этом этапе вода нагревается до высокой температуры, после чего поступает в область мойки посредством специального насоса. Сплинкерные насадки разбрызгивают воду под давлением, посредством вращения крыльчатки. Горячая вода не только убивает оставшиеся бактерии, но и значительно ускоряет процесс сушки.
4. Сушка. На этом этапе возможны два варианта сушки, всё зависит от фирмы и модификации посудомоечной машины. Если у вашей ПММ имеется режим турбосушки, то весь процесс происходит благодаря вентилятору, который выгоняет весь горячий воздух наружу. Во втором случае используется метод конденсационной сушки, который происходит за счёт остаточной температуры, возникшей в процессе ополаскивания. Таким образом, пар просто стекает по стенкам в дренажную систему.
5. Слив. На финальном этапе вся грязная вода удаляется в систему канализации.

На первый взгляд, устройство ПММ может показаться достаточно незамысловатым. Все фирмы и модели таких приборов имеют схожий принцип действия, однако в погоне за новыми технологиями, некоторые вещи видоизменяются.

Неполадка электронного модуля

Наконец, нельзя исключать вариант, что все проблемы появились из-за неисправного модуля управления ПММ. Если есть неполадка «мозга» системы, то посудомойка будет зависать во время рабочего цикла, а клавиши на панели управления перестанут работать, игнорируя любые действия пользователя. В таком случае не получится перезагрузить машинку, не выдергивая шнур из электросети.

Когда человек нажимает на ту или иную клавишу, он давит на определенный участок управляющей платы. Если бытовая техника не отвечает на действия пользователя, то или повреждена дорожка, или окислились симисторы на плате, или залипли кнопки. Любая из описанных ситуаций требует сложного ремонта.

Управляющая плата «домашней помощницы» – это чуть ли не самый дорогой элемент всей посудомойки Bosch, который может стоить как новенькая посудомойка. Чтобы случайно не повредить его еще сильнее, эксперты рекомендуют не пытаться восстанавливать его своими руками, а обращаться в сервисный центр.

Если же у вас есть опыт работы с электроникой, а гарантия производителя на машинку уже истекла, то можно попробовать самостоятельно отремонтировать деталь. Порядок действий должен быть следующим:

• отключите машинку от сети;
• откройте дверцу моечной камеры;
• открутите болты на торце двери;
• извлеките внутреннюю часть дверцы;
• отключите проводку от управляющего модуля, а также снимите крепежи, которые фиксируют его;

• извлеките плату, проверьте ее с помощью обыкновенного мультиметра;
• если на модуле есть поврежденные полупроводники, то их необходимо удалить и установить вместо них новые детали.

Для ремонта вам понадобится мультиметр, паяльник, а также новые запасные части. Если уверены в своих силах и знаниях, то приступайте к восстановлению. Не забудьте после работы проверить технику, запустив тестовую мойку.

Поделитесь своим мнением — оставьте комментарий

Ремонт своими руками:

• Достаньте корзины из бункера.
• Снимите распылитель, потянув его вверх.
• Достаньте фильтр.
• Губкой удалите жидкость из отверстия.
• Выкрутите винты, которые крепят блок нагрева.
• Переверните корпус вверх дном и снимите нижнюю панель.
• Выкрутите насос.
• Отсоедините крепления и шланг от ТЭНа.

Достаньте его и установите новый элемент.

Вот так восстанавливается нагрев в посудомоечной машине «Вирпул». Могут случаться и другие неполадки с техникой. Но вы в состоянии их предупредить. Просто соблюдайте правила эксплуатации, ухаживайте за посудомойкой. Тогда она прослужит вам обещанные годы.

Плохо
5

Интересно
10

Супер
4

Не нагревается вода

Специалисты по ремонту посудомоечных машин Bosch весьма часто сталкиваются с такими проблемами, а вот пользователю самостоятельно с этим можно не справиться, если нет определенных знаний и навыков. В первую очередь необходимо уметь работать с мультиметром на разных режимах, в частности омметра.

Надо проверить исправность нагревательного элемента — его сопротивление не должно превышать нескольких десятков Ом, если гораздо больше, то можно точно утверждать наличие обрыва, нужно менять ТЭН. Термостат также подлежит тестированию, как и вся проводка, подводящая ток к нагревателю. Отсутствие тока говорит о том, что необходимо прозвонить соответствующие выходы с блока управления — нет и там, значит проблема в модуле. Вызов специалиста неизбежен, свой мастер здесь бессилен.

ТЕН посудомоечной машины
