Сенсорные выключатели: разновидности, устройство, схемы

6 таблиц с обзором на сенсорный выключатель света 220в

10 лучших сенсорных выключателей с AliExpress

Одними из наиболее популярных элементов системы «умный» дом являются приборы освещения. Обычные выключатели в комнатах можно заменить на беспроводный или сенсорные. Подобные приспособления можно приобрести на официальных сайтах производителей, в торговых точках, и на АлиЭкспресс. На последней площадке можно найти достойные модели по приемлемой цене.

Ниже приведены 10 наилучших выключателей сенсорного типа, которые можно приобрести на сайте AliExpress:

  • FROGBRO KG001
  • LIVOLO C702S-11,12,13
  • ESOOLI 01-01EU
  • BSEED 1,2,3 OneWay
  • SMATRUL H2
  • AVATTO Tuya TS02
  • UBARO EC AC100-240
  • SRAN-SR-EUTO1SL
  • MINITIGER MT-Wifi-01
  • COSWALL CS-C1-TC-1G1

Выключатели сенсорного типа бывают как емкостные (реагирующие только на прикосновение пользователя), так и оптическими (голосовое управление, хлопковое и т.д.).

BSEED 1,2,3 Way

Данная модель отличается самым коротким сроком доставки покупателю. В среднем выключатель приходит через 7-10 дней после оформления заказа. К достоинствам данного сенсорного выключателя можно отнести высокое качество и сенсор с высокой чувствительностью. К недостаткам относятся отсутствие пульта Д/У и поддержки беспроводной сети.

ESOOLI O1-O1EU

Плюсы данной модели: программируемый пульт ДУ, хороший материал корпуса и приемлемая цена. К недостаткам модели можно отнести то, что иногда пульт ДУ может немного подтормаживать. Батареек для пульта в комплекте нет. Придется докупать отдельно. Есть возможность установить коммутатор голосового управления выключателем.

MINITIGER MT-Wi-fi-O1

Данная модель отличается поддержкой беспроводной сети Wi-fi и 4G. Регулировать мощность освещения можно как через прикосновение к панели, так и с помощью голосовых команд. Также можно управлять девайсом с предустановленного приложения на смартфоне (EweLink)

Важное достоинство модели заключается в том, что она работает с другими девайсами системы «умный» дом. Небольшим недостатком является слышимый звук реле при запуске и выключении прибора

Технологию 5G прибор не поддерживает.

SRAN SR-EUTO1SL

Выключатель не имеет пульта ДУ. Данный прибор адаптирован практически под любые источники света. Сенсорная панель надежна защищена дополнительным слоем. Все элементы кроме панели выполнены из качественного пластика. К недостаткам относится слабая подсветка индикатора, которая не сразу заметна в темноте.

SMATRUL H2

Данная модель является фаворитом среди аналогичных бесконтактных устройств. Девайс реагирует на движение руки на расстоянии около 10 сантиметров. Так как прикасаться к панели не нужно, устройство не собирает отпечатки пальцев. Подключить к выключателю можно сразу несколько источников света. Недостаток заключается в необходимости нулевого провода для подключения прибора.

COSWALL CS-C1-TC-1G1

Устройство поддерживает работу через Wi-fi и мобильное приложение на смартфоне. Панель надежно защищена от попадания влаги. Голосовое управление также присутствует. Однако, определить состояние прибора дистанционно не удастся, так как обратная связь отсутствует.

UBARO ЕС AC1OO-24O

Модель имеет яркий двухцветный световой индикатор. Чувствительность панели высокая. Защита от влаги отсутствует, поэтому установить прибор в ванной не получится. Пульт ДУ отсутствует.

VATTO Tuya TSO2

Прибор отлично управляется как через смартфон на базе Android, так и IOS. Для управления через Wi-fi необходимо подключить устройство и смартфон к одной сети. Прибор отлично работает с другими элементами «умного» дома. Инструкция к выключателю на английском языке.

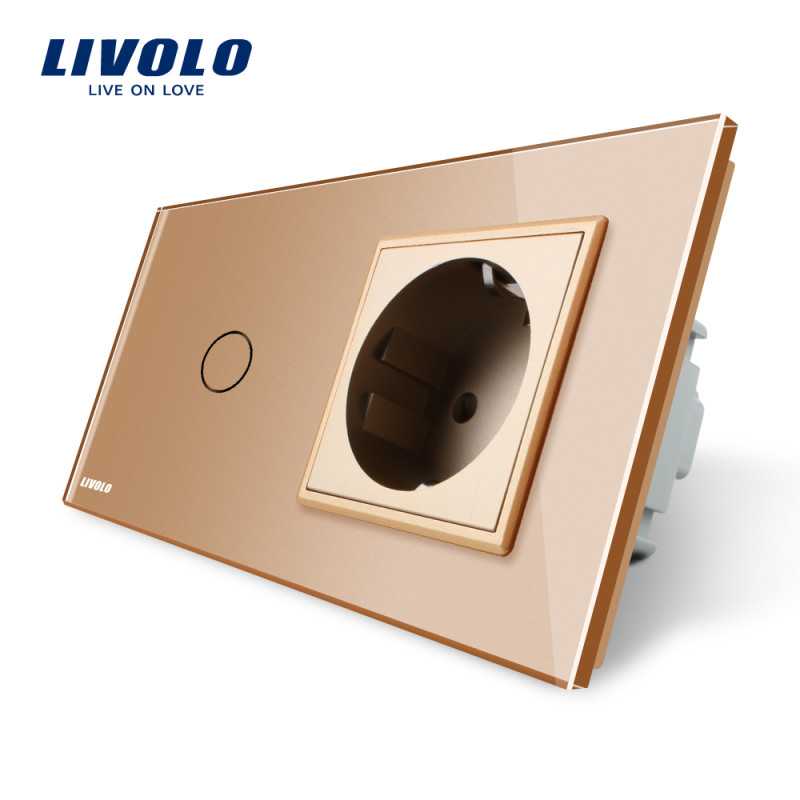

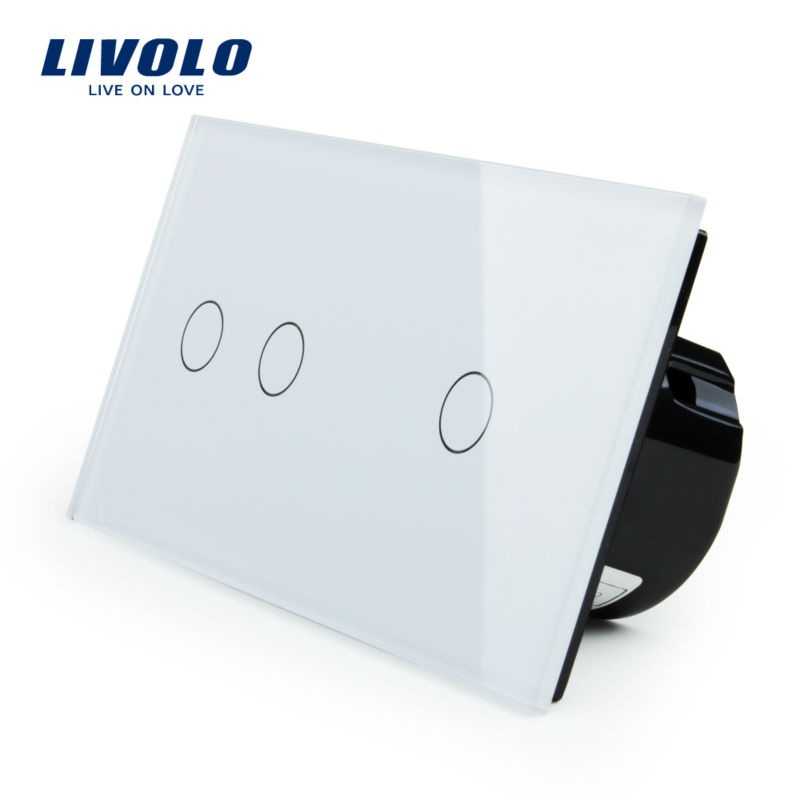

LIVOLO C7O2S-11/12/13/15

Lilovo — один из самых именитых производителей сенсорных выключателей. Сенсор сверхчувствительный. В одну цепь можно подключить до 8 выключателей и управлять ими дистанционно. Объединить в одну цепь сенсорные и обычные выключатели нельзя. В последний год данные выключатели приходят покупателям без логотипа компании.

FROGBRO KG-OO1

Данная модель отличается наличием яркого индикатора в форме кольца. Управление выполняется как через смартфон, так и через голосовые команды. Имеется встроенный таймер и Bluetooth-модуль. Цена выше средней на рынке.

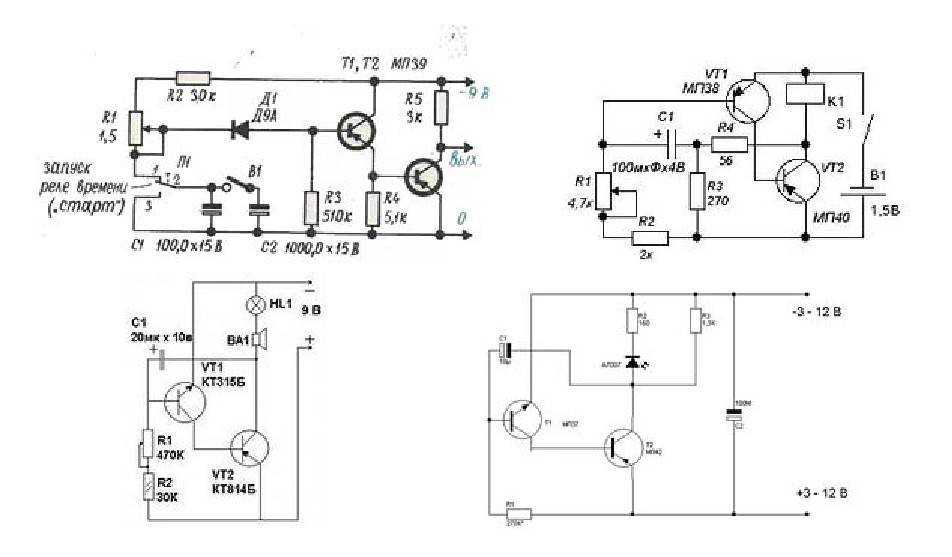

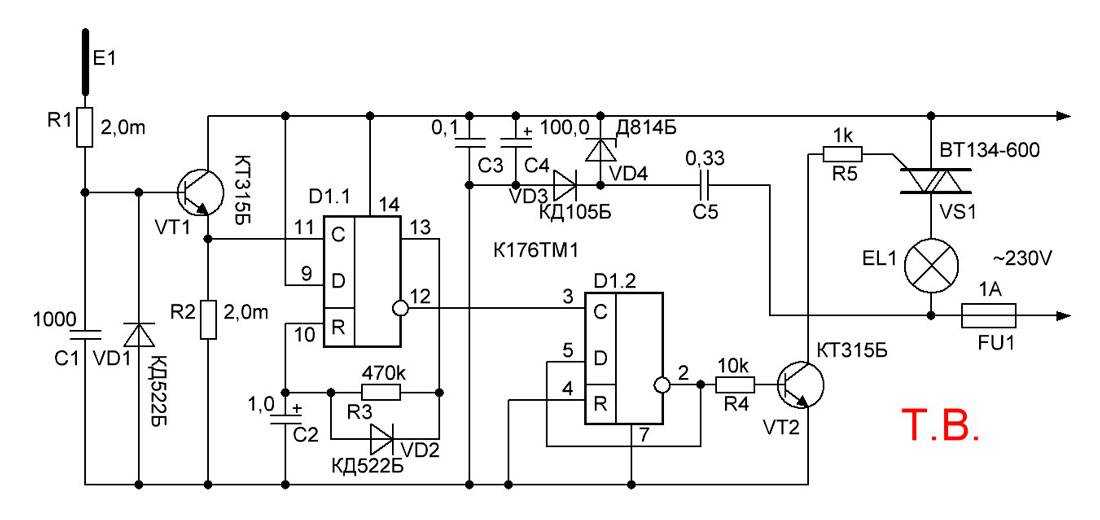

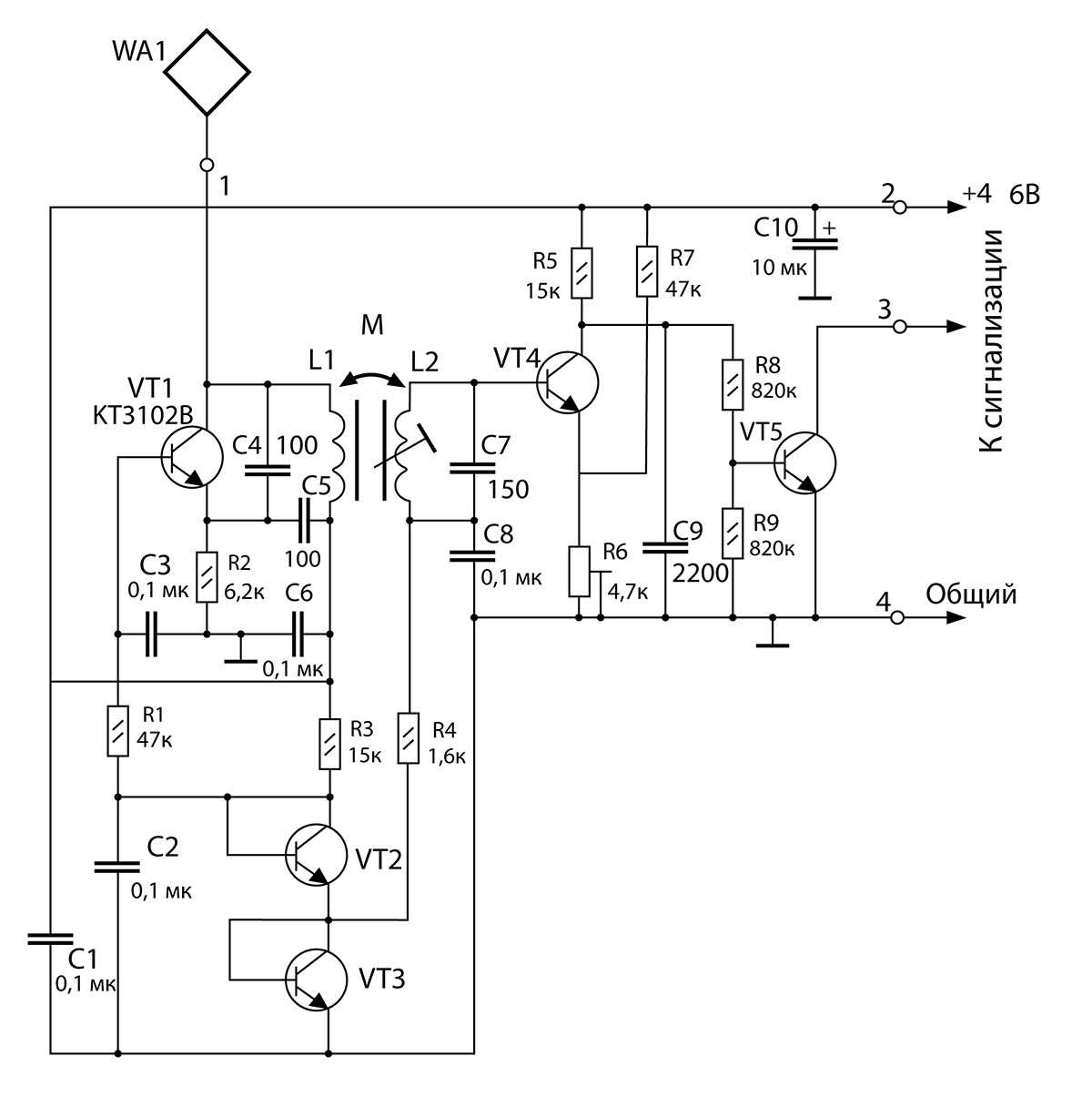

Сенсорный выключатель своими руками

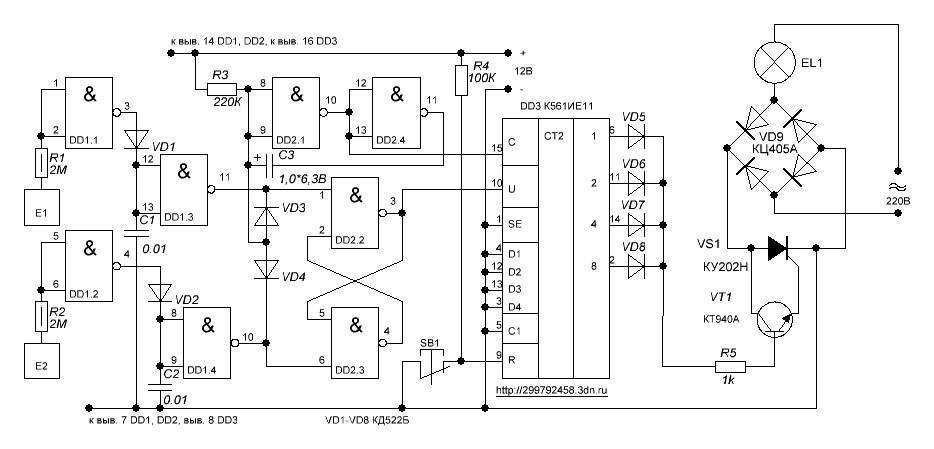

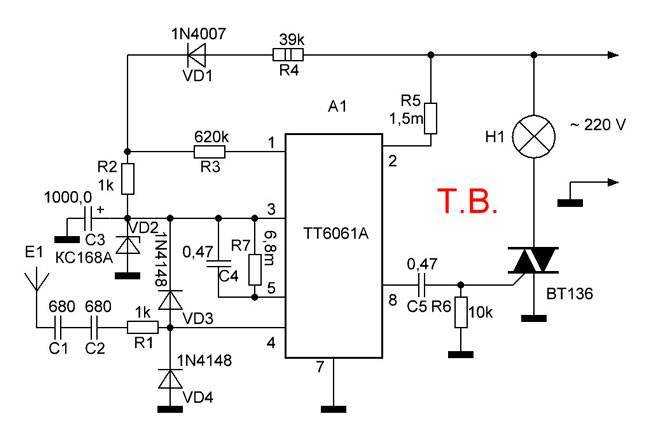

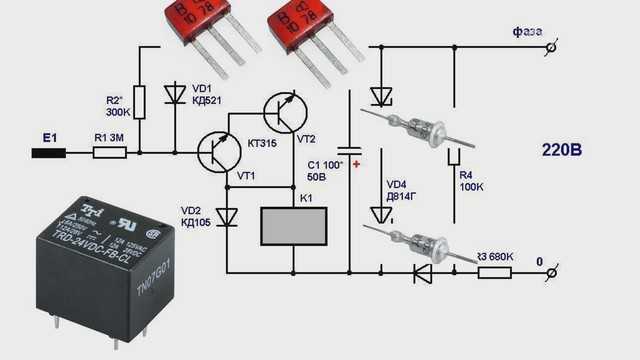

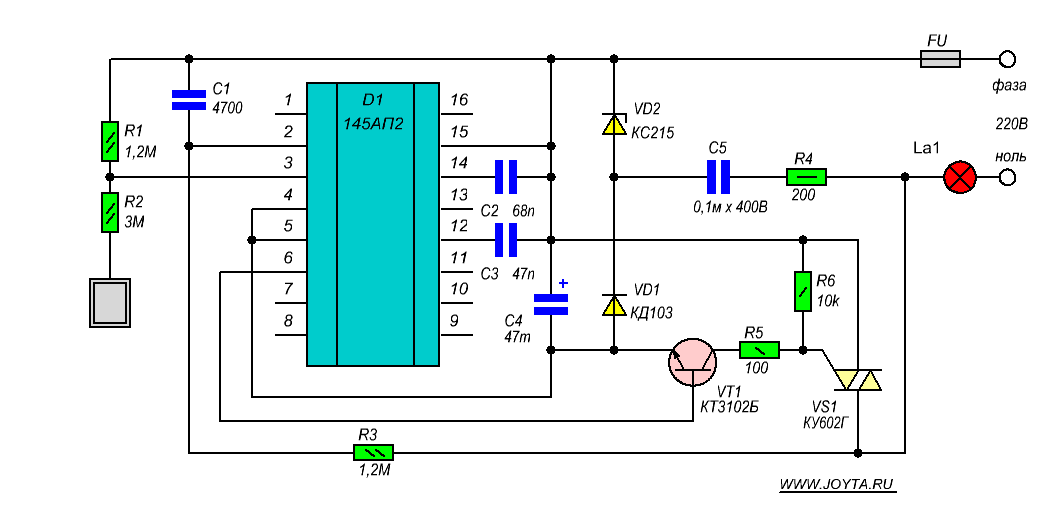

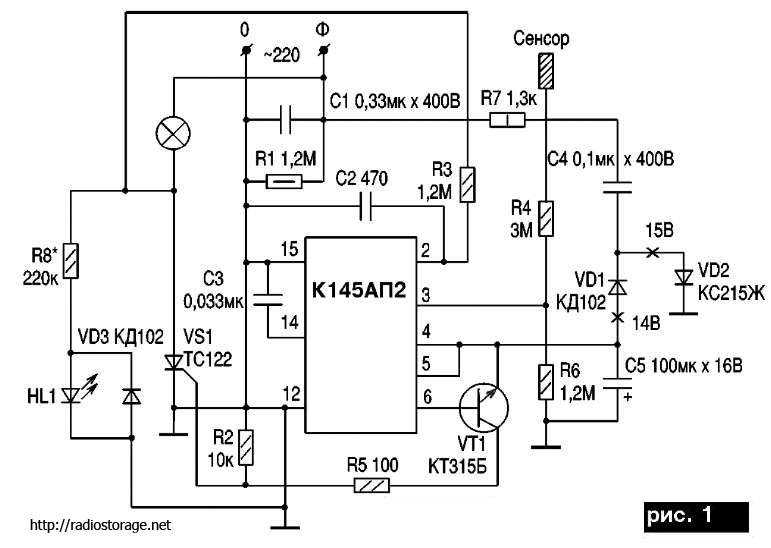

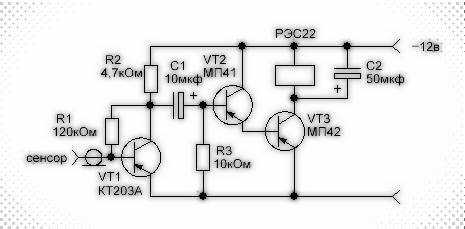

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

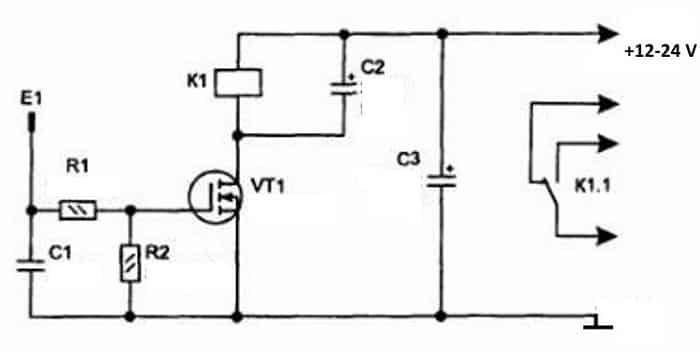

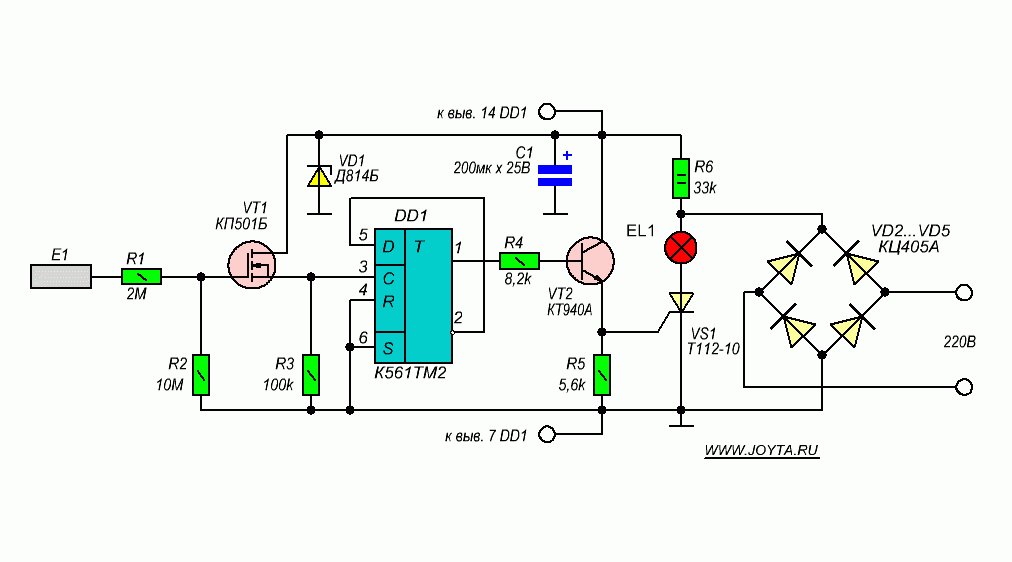

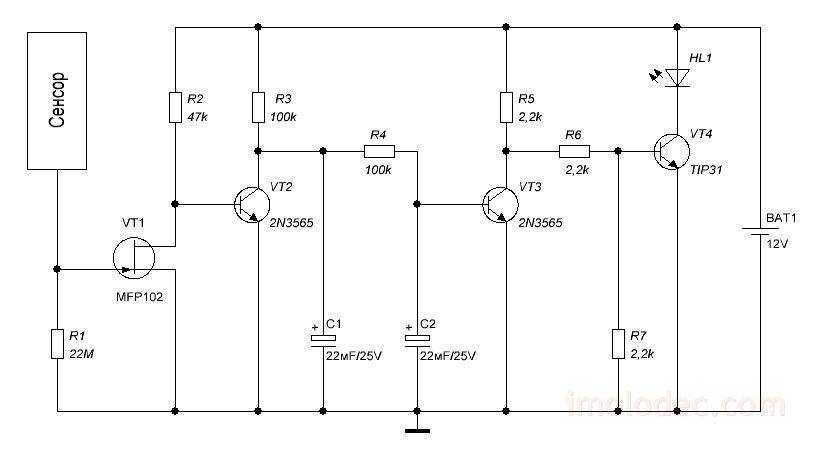

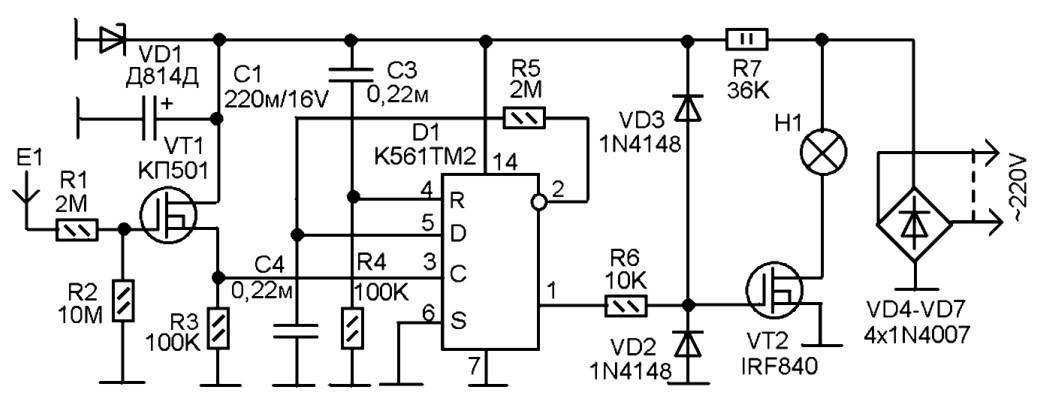

Сенсорный выключатель на полевом транзисторе

Обозначения:

  • Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

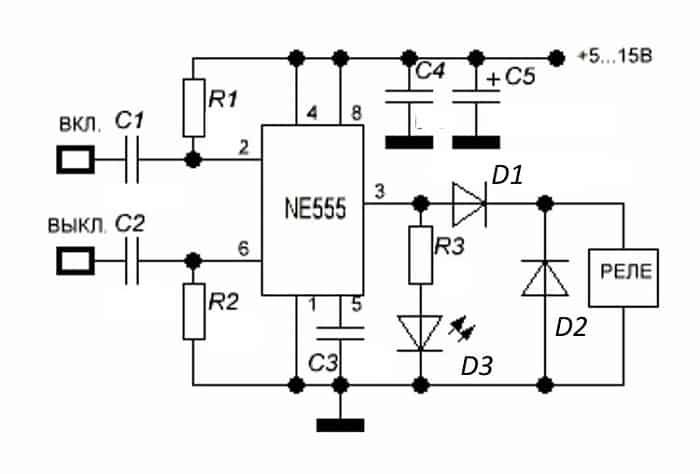

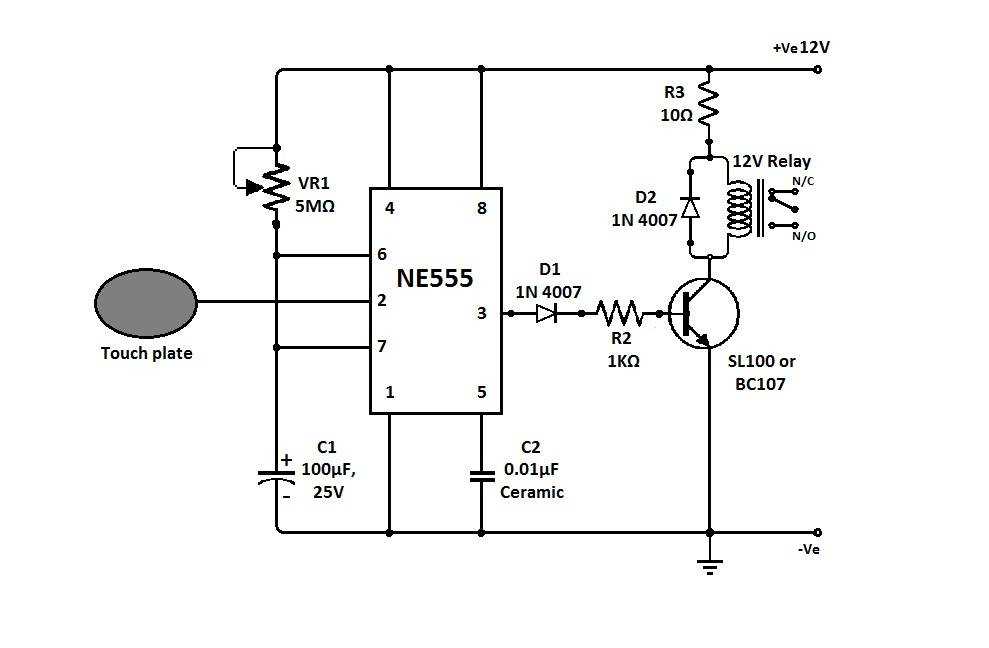

Сенсорный выключатель на микросхеме NE555

Обозначения:

  • Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема — NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

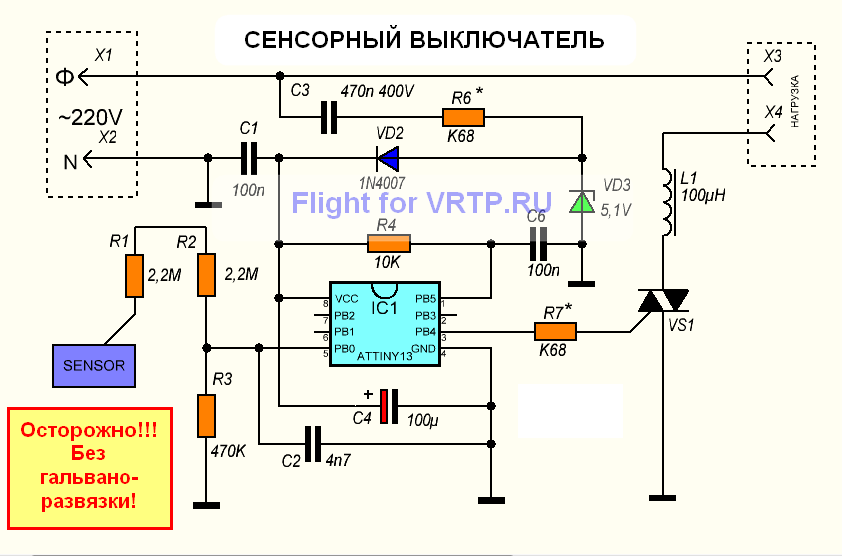

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

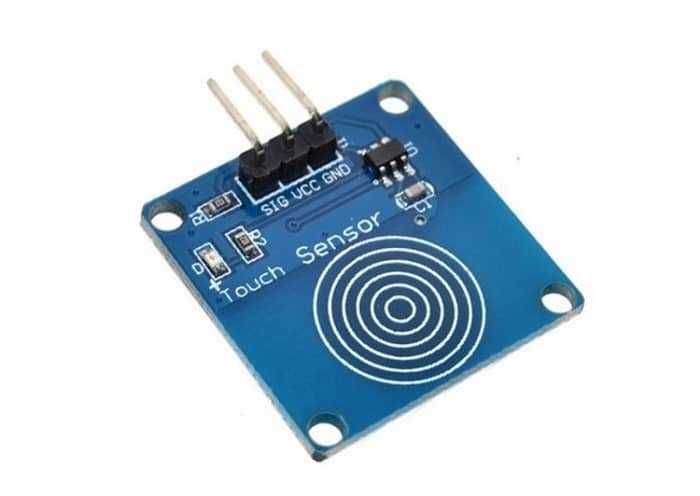

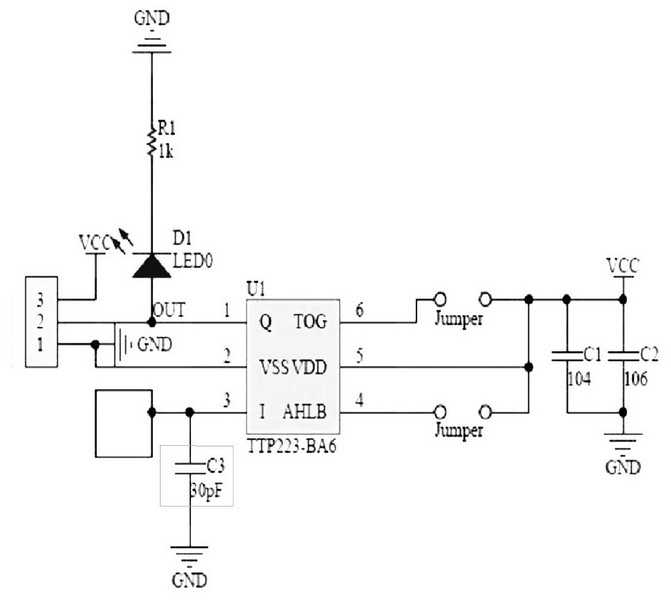

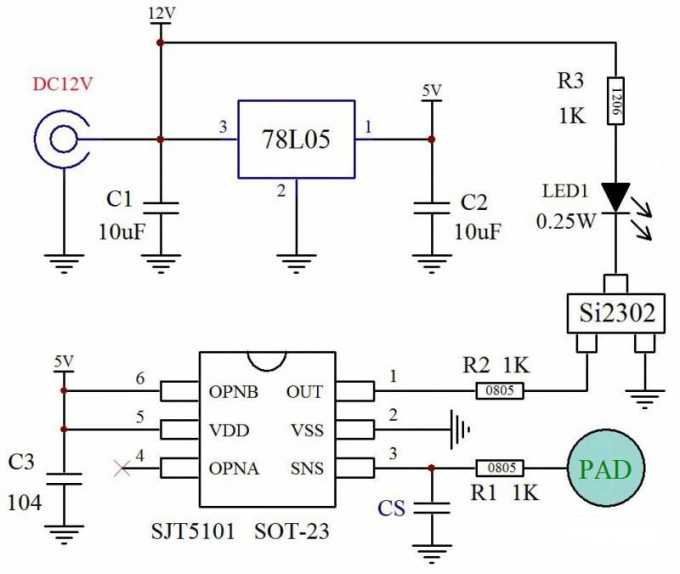

Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

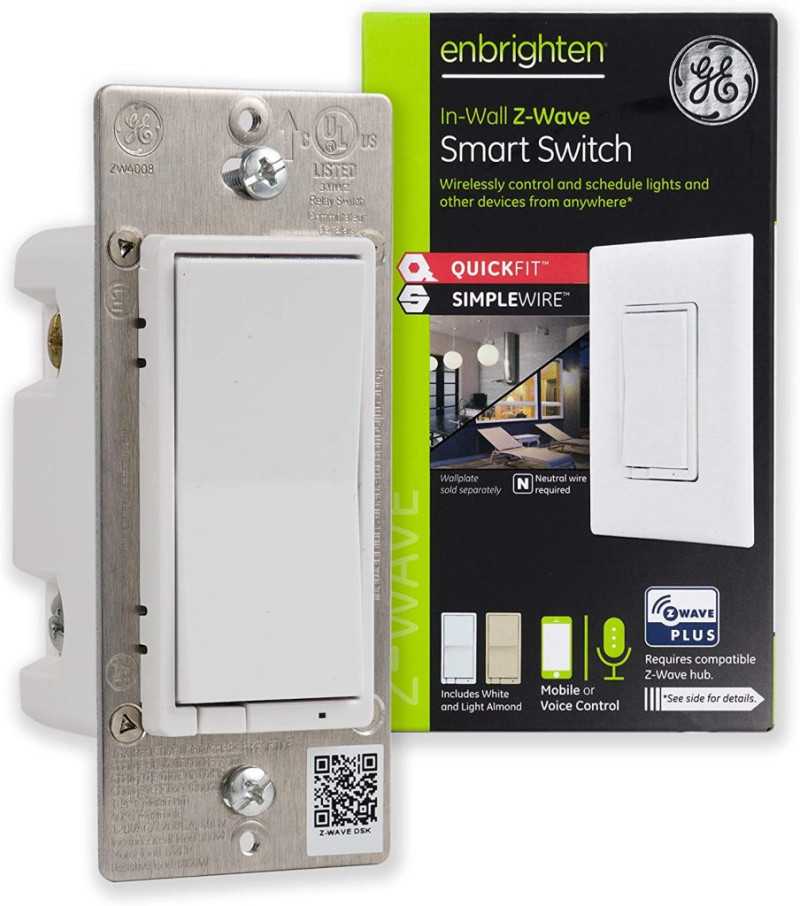

4. GE 46201 Умный выключатель света Z-Wave Plus — лучший интеллектуальный выключатель света с QuickFit

Дизайн 2-го поколения

Выключатели света — это то, что появляется на стене и влияет на внешний вид! Модель GE Enbrighten Z-Wave Plus имеет улучшенную и стабильную конструкцию со значительной глубиной корпуса. Нет необходимости выбирать тепловые вкладки, используя элементы QuickFit этого лучшего интеллектуального выключателя света.

Эти атрибуты QuickFit — это то, что каждый ищет в интеллектуальном наборе коммутации. Он включает в себя простую установку, конфигурации нескольких диапазонов, компактный стиль и автоматические терминалы зондирования длинной линии.

Простая конфигурация

Этот лучший интеллектуальный диммер свет переключатель имеет возможность настройки света. Он имеет двойные наземные порты и цепь передачи в многокоммутационной установке. Таким образом, вы можете легко управлять переключателями удаленно из приложения для смартфона.

Легкая домашняя автоматизация

Умные дома уже не мечта для вас! Принесите этот лучший интеллектуальный выключатель света для более персонализированного, интеллектуального и пользовательского освещения. Этот интеллектуальный коммутатор может работать самостоятельно, или вы можете создать для него пользовательское расписание.

Настройка полного дома

Этот режим от Z-wave Plus работает с полным домашним покрытием! Вы можете повторить сигнал Z-волны от центрального концентратора для расширенной настройки, которая может достигать 150 футов. Это увеличит область настройки для управления осветительными приборами для внутреннего и наружного освещения с помощью одного приложения или голосовой команды.

Плюсы

  • Простота установки
  • Работает со светодиодами, CFL и больше ламп
  • Диапазон сигналов 150 футов
  • Двойные наземные порты
  • Модель 2-го поколения

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт “В”. При его использовании выключатель будет работать в инверсном режиме.

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

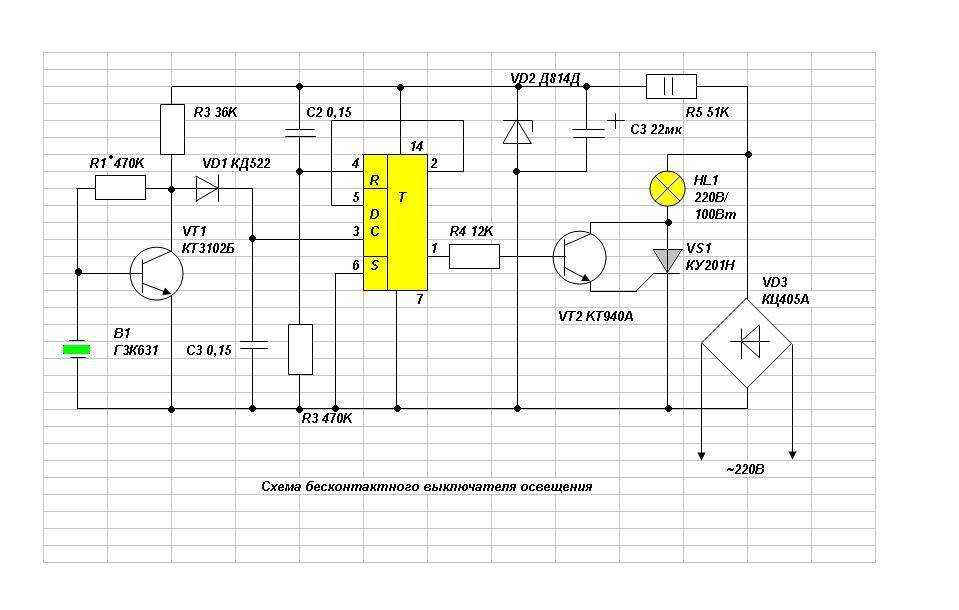

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Алеф Электро — Какие бывают сенсорные выключатели?

07 августа 2017

Какие бывают сенсорные выключатели?

KNXВыключателиСенсорныеУмный ДомУправление светом

Сенсорные выключатели появились сравнительно недавно, однако уже успели завоевать заслуженную популярность. Это не просто стильный элемент в дизайна интерьера, но и способ повысить комфорт проживания и управления функциями в доме.

Могут быть установлены в классической электропроводке и в системе Умного дома. А также – быть беспроводными, когда кабели под Умный дом уже не проложишь, а объединить систему хочется.

Кроме управления светом и шторами выключатели могут отслеживать температуру, благодаря встроенным датчикам.

А с помощью  специального приложения для iPhone и iPad можно также осуществлять дистанционное управление системой.

Выключатели совместимы с любыми типами светильников.

Фирмы-производители сенсорных выключателей:

Berker Touch SensorКонцепция серии — легкость объединенная со стилем.
До восьми функций скрывается за элегантной, плотно прилегающей к стене стеклянной панелью, на которую можно по желанию нанести любые надписи и символы. Встроенный интерфейс управления позволяет считывать множество данных и управлять различными функциями.

Стеклянный сенсор покрыт специальной защитой, на выключателе не будут оставаться отпечатки пальцев. 3 вида стекла (полярная белизна, стекло алюминиевого цвета, чёрное стекло, а также возможно индивидуальное исполнение с Berker Мануфактура.

Siemens Touch Sensors Glass

Выполнен из высококачественного стекла и хрома. 2-, 4- или 8 кнопочные выключатели управляют светом, шторами, климатом. Разноцветный светодиодный индикатор состояния вокруг сенсорных кнопок также может быть использован в качестве световой ориентации. Встроенный датчик приближения, включает подсветку или делает её ярче. Конфигурации кнопок и функций расширяют возможности сцен на один выключатель. Белое или чёрное стекло, немецкий стандарт подразетников.

Vimar Eikon Tactil

Vitrum

С точки зрения функций и подключения, сенсорные выключатели Vitrum выпускаются в трех вариантах:

— для классической электрики,
— для беспроводной системы Z-Wave (Умный дом),
— для проводной системы KNX (Умный дом).

Каждым устройством Vitrum можно управлять с пульта или с помощью iPad или iPhone.

В коллекции Vitrum представлены различные функциональные устройства: выключатели, переключатели, диммеры, термостат, а также, управляющие устройства для протоколов Z-Wave и KNX. Имеют характерный узнаваемый дизайн и представлены в трёх коллекциях: стекло, камень и мрамор. Выключатели выполнены в виде прямоугольника или квадрата, сенсорные клавиши обозначены кругом, на стеклянных панелях круг подсвечивается, на панелях из камня или мрамора круг выгравирован на поверхности. Коллекция из стекла представлена в базовых цветах (чёрное стекло, белое, серебро), возможно изготовление из палитры RAL, стекла выпускаются гладкими и матовыми.

Basalte

Высокотехнологичные выключатели Basalte основаны на инновационной сенсорной технологии, которая позволяет сделать всю поверхность выключателя чувствительной к прикосновению, даже торцевые стороны. Выключатели управляют светом, его интенсивность, световыми сценами и шторами всего лишь легким прикосновением к его поверхности. Более длительное прикосновение активирует уникальные дополнительные функции управления.

Все сенсорные выключатели совместимы с системами управления KNX, Amx, Crestron, что дает возможность максимально расширить функциональные возможности оборудования.

ТОП 5 производителей

Сенсорные выключатели Sesoo – инструкция, доработка и ремонт

Среди фирм, выпускающих электроаппаратуру можно отметить Sesoo. Эта фирма производит устройства для системы «умный дом» Broadlink.

Устанавливаются и программируются эти приборы также, как и другие приборы.

При подключении к этому аппарату энергосберегающей лампы, она может начать «моргать» Это связано с зарядом конденсатора внутри электронного ПРА. Для решения этой проблемы необходимо припаять резистор 200кОм в лампу, параллельно конденсатору.

Рабочая зона сенсора небольшая и ограничена светящимся кольцом (синим в отключенном состоянии и красным во включенном). Для расширения этой зоны следует припаять провод к контакту, к которому припаивается сенсор, и проложить его по краю защитного стекла. Это расширит зону, в которой сенсор реагирует на прикосновение.

Ремонт таких аппаратов сводится к поиску и замене неисправных деталей. Самая распространённая проблема — сгоревший или пробитый симистор.

ГК «Флекси» — 3 вида зеркал торговой марки MixLine перла d770 с сенсорным выключателем

В любой ванной комнате есть зеркало. Многие из них оборудованы подсветкой. Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

  • С наружной подсветкой. Используются светильники, монтирующиеся на раму или стену.
  • С внутренней подсветкой. Осветительные приборы устанавливаются с обратной стороны рамы. Для освещения часть зеркала не покрывают амальгамой. Она может иметь форму рисунка или геометрических фигур.
  • Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Legrand

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, светорегуляторы и другая аппаратура для системы «умный дом» отличаются надёжностью и инновационными решениями.

С.В. Livolo

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель чёрного и белого цвета изготовлена из хрусталя. Ряд моделей работают с приобретаемым отдельно пультом ДУ.

С.В. FD Electronics

Сенсорные выключатели KG-020 выпускаются компанией FD Electronics. Эти приборы производятся с пультом или без, в разной цветовой гамме

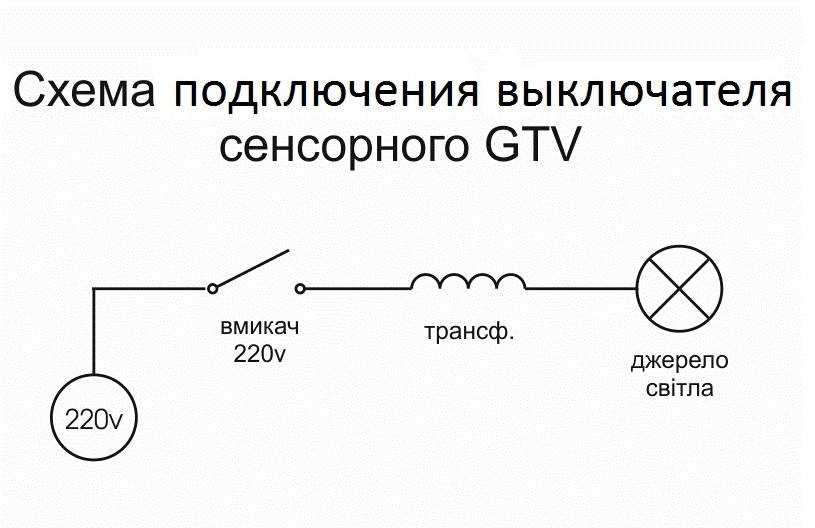

Как правильно подключить сенсорный выключатель для светодиодной ленты. Особенности сенсорных выключателей света для светодиодной ленты

Сенсорный выключатель для светодиодной ленты предназначен для эффективного и комфортного управления осветительным прибором. По сравнению с кнопкой, такой способ включения и выключения света значительно удобнее.

Сферы применения

Сенсорные выключатели нашли применение во многих сферах:

  • управление освещением рабочей зоны на кухне;
  • подключение разнообразных осветительных приборов (бра, подсветка в подвесных потолках);
  • освещение на лестничных площадках подъездов;
  • система «умный дом».

Данные выключатели обладают массой достоинств:

  1. Включение и выключение прибора осуществляются путем нажатия пальца на чувствительную поверхность.
  2. Имеется возможность регулирования яркости освещения в пределах от 10 до 100 %.
  3. Приборы такого типа не создают звукового дискомфорта. Их механизмы практически беззвучны.
  4. Сенсорная панель устойчива к воздействию влаги, а потому может применяться на кухне или в санузле.
  5. Сенсорные устройства отлично вписываются в любые дизайнерские решения.
  6. Минимальные габариты позволяют установить переключатель в профиль светодиодной ленты.
  7. Индикатор, установленный в плате, дает приятное синеватое свечение. Благодаря этому фактору, легко отыскать выключатель в полной темноте.

Виды выключателей

Выключатели принято классифицировать по нескольким признакам:

  1. По способу управления (механика, электроника, дистанционный контроль).
  2. По методу монтажа (встроенные в алюминиевый профиль для ленты, модульные, накладные).
  3. По типу подключения (проходные, непроходные). Первые дают возможность контролировать освещение из разных мест, а вторые — ограничены конкретным участком.

Сенсорные устройства предлагаются с некоторыми дополнительными функциями:

  1. Пульт дистанционного управления с ИК-датчиком. Благодаря этому приспособлению, появляется возможность управлять многоцветной лентой и контроллером.
  2. Таймер. Позволяет сэкономить электричество. С помощью таймера пользователь заранее программирует временные параметры для системы освещения.
  3. Бесконтактная система откликается на перепады температуры или двигательную активность живых организмов в зоне охвата устройства.
  4. Емкостный отклик. Благодаря такой функции увеличивается чувствительность панели.
  5. Диммер. Контролирует яркость освещения.

Особенности конструкции

Для любой модели присущи следующие элементы:

  1. Наружная часть. За ней монтируется подсветка сенсорного датчика.
  2. Сам датчик. Он активизирует устройства в заранее известных (запрограммированных) ситуациях.
  3. Коммутационная схема. Она трансформирует сигнал в электрический разряд, активизирующий светильник.
  4. Накладной или встроенный корпус.

Обратите внимание! Срок эксплуатации устройства напрямую связан с качеством комплектующих. Поэтому не стоит чрезмерно экономить на их покупке

Монтаж

Устанавливается выключатель в виде модуля. Компактность такого устройства дает возможность монтировать его в особый алюминиевый профиль. Выключатель устанавливается рядом со светодиодной лентой.

Обратите внимание! Корпус мгновенно откликается на касания. В связи с этим при установке рекомендуется избегать случайных соприкосновений с сенсором

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

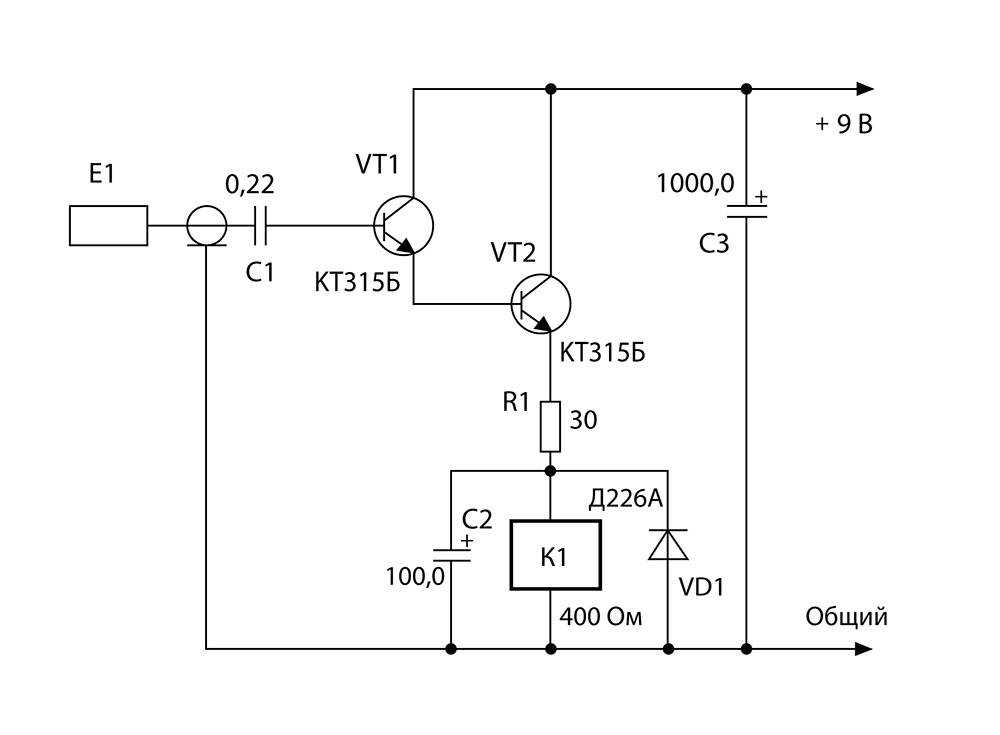

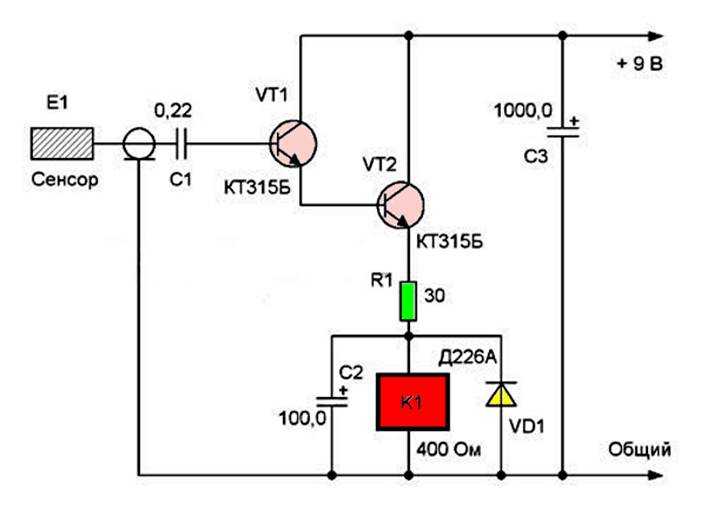

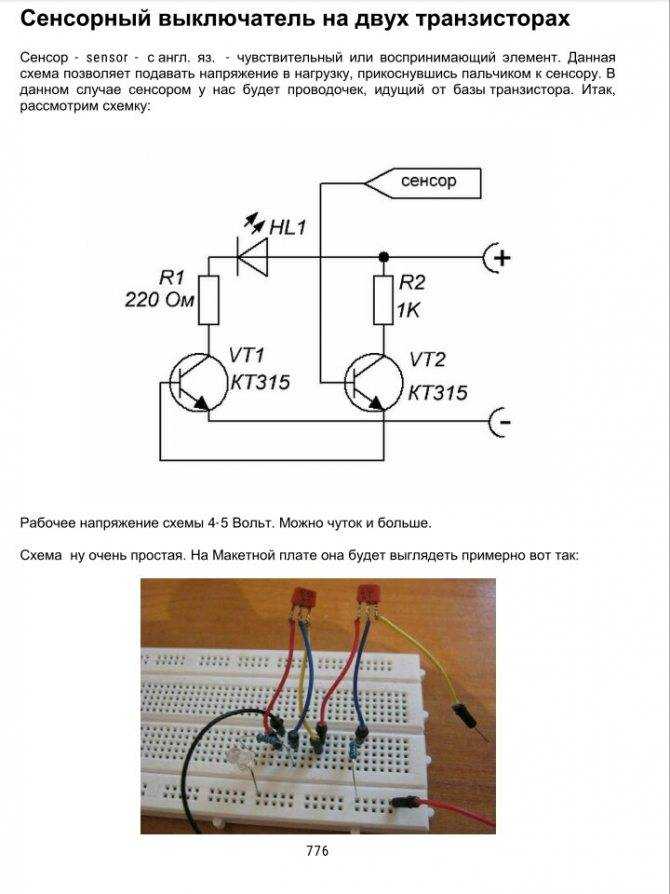

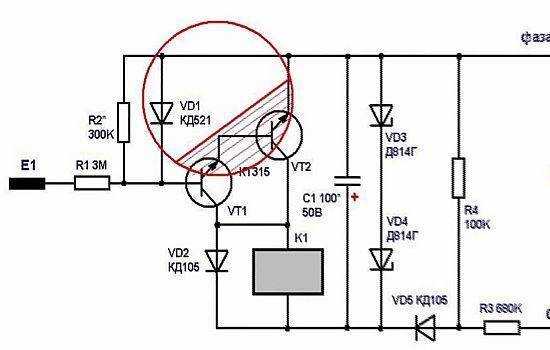

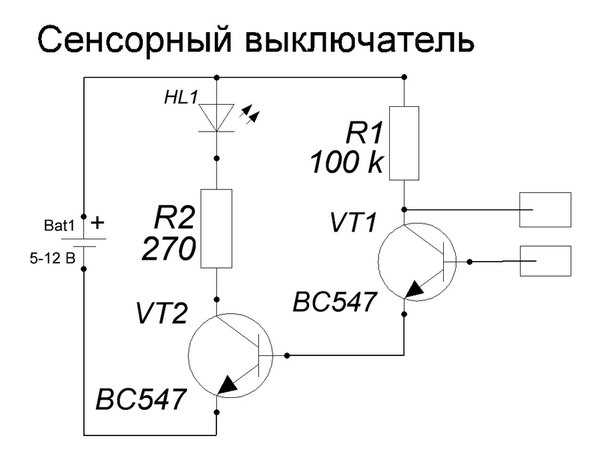

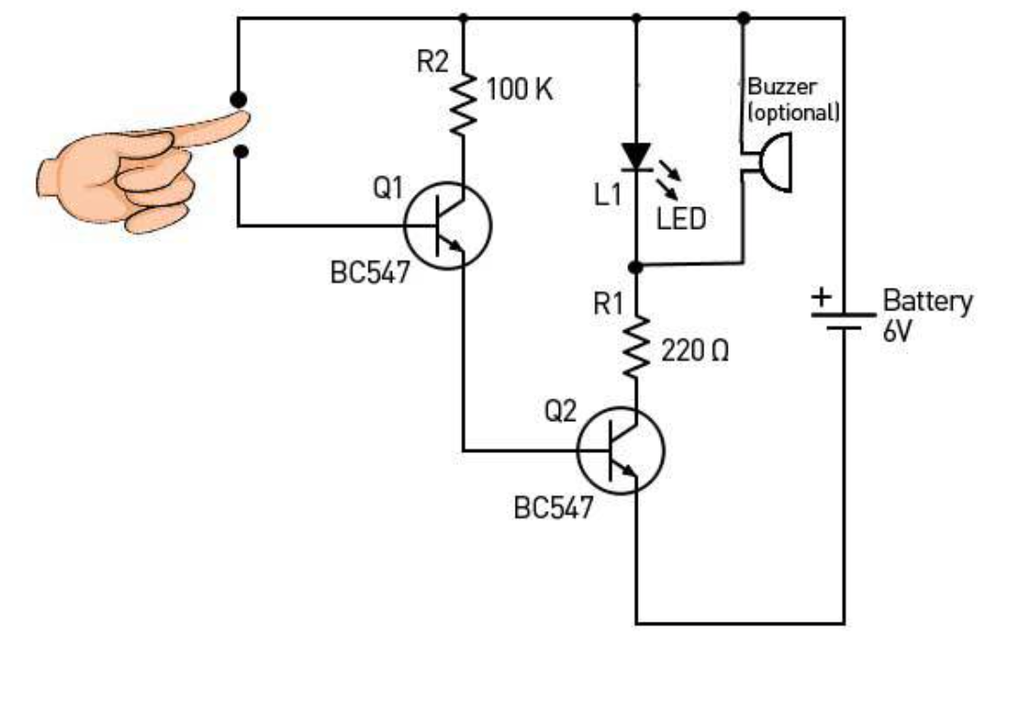

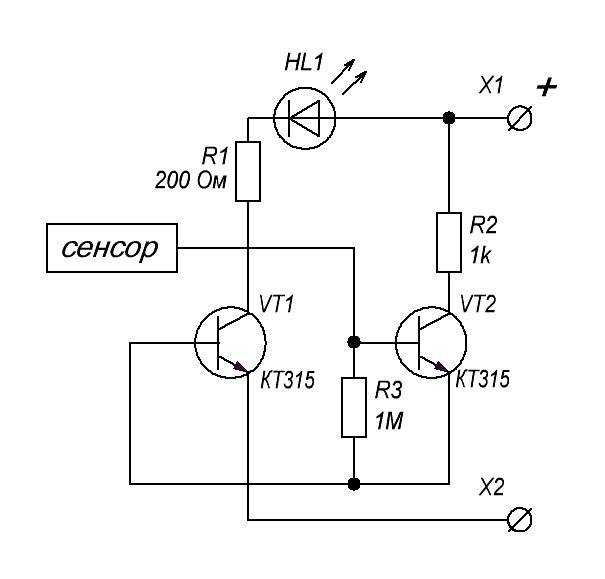

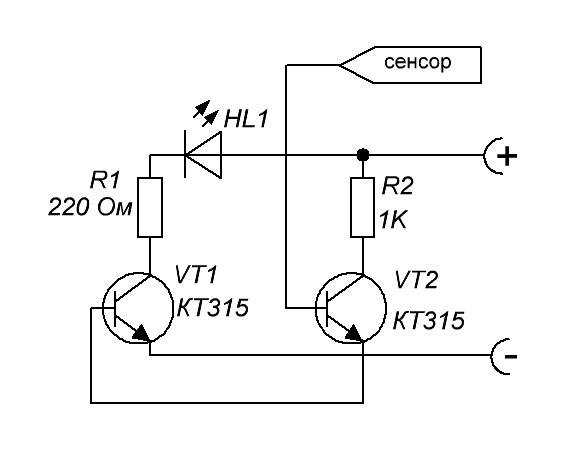

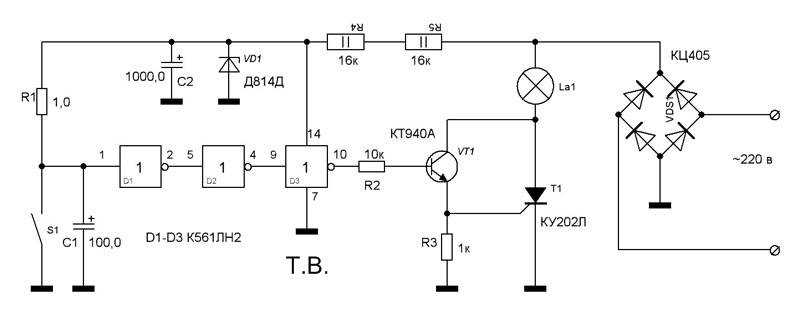

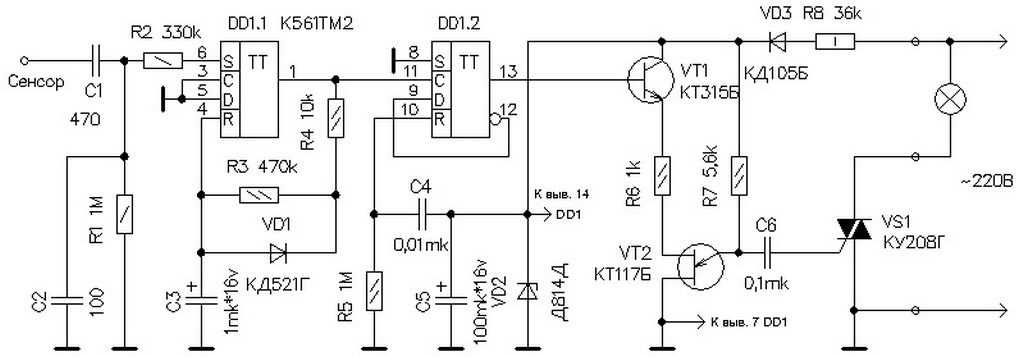

На рисунке внизу изображена схема работы устройства.

Обратите внимание! Конденсатор С3 можно использовать по желанию, он не обязателен в схеме. Для сборки выключателя понадобятся такие компоненты:

Для сборки выключателя понадобятся такие компоненты:

  • пара транзисторов KT315;
  • сопротивление (на 30 Ом);
  • полупроводник D226;
  • обычный конденсатор на 0,22 мкФ;
  • блок питания (также подойдет мощная 9-вольтовая батарея);
  • электролитный конденсатор (100 мкФ, 16 вольт).

Важно! Если у вас два блока питания, например, схема с RGB (призваны усилить сигнал), то не размещайте блоки вплотную друг к другу. Указанные выше компоненты спаивают согласно рассмотренной ранее схеме

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.
