Напольный конвектор: основные виды приборов, правила выбора

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

• ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
• отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
• дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
• оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
• жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
• на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

5. Выполнить монтаж чистового напольного покрытия.

6. Подключить подводку теплового носителя и электрического кабеля.

7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

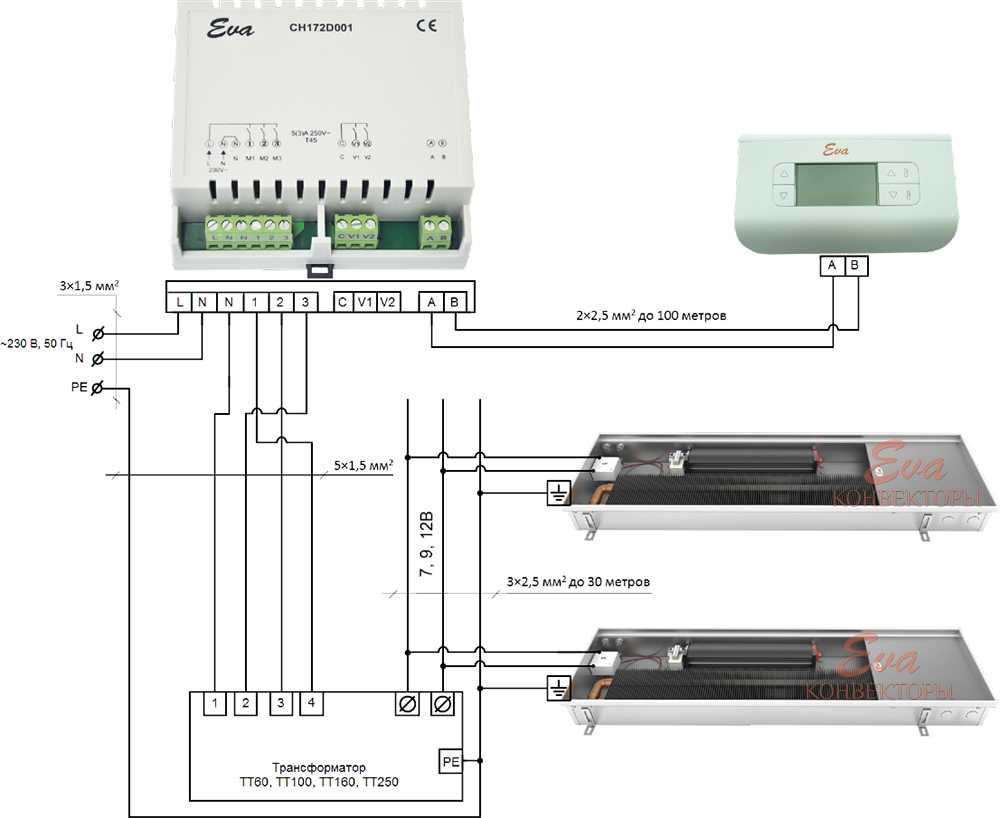

Стандартная схема монтажа внутрипольного электрического конвектора:

• 1 — приборы со свойством конвекции;
• 2 — электрическая проводка;
• 3 — подача питания на 220 В;
• 4 — модуль;
• 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

1. Вмонитровать конвектор в нишу чернового пола.
2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
3. Выравнять устройство по уровню посредством технологических болтов.
4. Подсоединить к установленному конвектору электрические кабели.
5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

• бетонирование;
• теплоизоляция;
• пол бесшовный;
• накладка-фиксатор;
• юстировка по показателям высоты;
• звукоизоляция;
• стяжка;
• финишное напольное покрытие;
• подводка;
• фальшполы;
• уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Тепло главная радость в студеную пору

Радиаторы — накапливают тепловую энергию полученную от теплоносителя, а затем отдают его в окружающий воздух.

Следует тщательно подойти к этому вопросу: ознакомиться со всеми возможными предложениями рынка, выбрать оптимальное соотношение цены и качества

Необходимо брать во внимание планировку и предназначение помещения, время пребывания людей в комнате с отопительным прибором, а также место установки обогревателя

Чтобы облегчить задачу, ознакомим вас с самыми популярными и недорогими вариантами отопления, а именно — конвекторы и радиаторы. Приборы прошли проверку временем и по праву занимают лидирующие позиции среди обогревателей. Рассмотрим общую характеристику данных отопительных приборов, принцип работы, а также плюсы и минусы каждого варианта. Постараемся определить, что же все-таки лучше, выгоднее и надежнее. Прежде чем приступить к выбору средства отопления, разберемся, чем отличается радиатор от конвектора.

Отопительные приборы — краткая характеристика

Радиатор — служит для отопления помещения, действует по принципу циркуляции воды либо антифриза, проще говоря, выделяет инфракрасное излучение. Как правило, устанавливается под окном, так как создает «тепловую пробку», которая не пропускает холод внутрь комнаты. Радиатор представляет собой конструкцию, состоящую из нескольких секций или панелей, от которых зависит количество поступающего тепла и теплоотдача. Раньше, привычными считались чугунные батареи, но прогресс привел к тому, что массово начали чугун заменять алюминием.

Конвектор — отопительный прибор, действующий по принципу конвекции: под воздействием элемента нагревания, горячий воздух вытесняется в помещение, а его место занимает холодный. То есть конвекционные приборы тщательно перемешивают воздушные слои помещения, создавая, таким образом, эффект тепловентилятора. Данный прибора состоит из пластинок, пропускающих через себя потоки воздуха за счет разницы температур, а также каналов, являющихся ключевым элементом, так как по ним проходит теплоноситель. При его использовании нагревание воздуха составляет 70-75%.

Недостатки и преимущества обогревательных приборов, их отличие

В первую очередь разница между конвектором и радиатором состоит в типе конструкции и ребристости труб, что существенно увеличивает теплоотдачу. К тому же, при изготовлении нагревательных элементов используются медь и алюминий, что предотвращает коррозию металла. Для функционирования прибора, необходимо от 0,5 до 1 литра воды, что значительно экономит затраты энергии. А малый вес и простая конструкция, обеспечивают легкость установки.

Известно, что радиаторы являются более эффективными в плане теплоотдачи. По сравнению с конвекторными обогревателями при нагревании радиатора используется практически вся площадь, что обеспечивает постоянное прогревание комнаты. Еще одним плюсом радиаторных приборов является их мощность и экологичность, а именно, чистота воздуха.

Минусы конвектора:

• приводят к образованию сквозняков в помещении за счет движения воздуха снизу вверх;
• особенности конструкции, приводят к накапливанию грязи;
• из-за особенностей принципа действия — конвекции, в помещении постоянно гоняется пыль.

Минусы радиатора:

Устройство конвекторов

Строго говоря, основных деталей напольного конвектора всего три: корпус, нагревательный элемент с оребрением, декоративно-защитная решетка. Для более эффективной теплоотдачи встраивается вентилятор — это четвертая деталь. Вентиляторы обычно работают от пониженного напряжения — 24 В или 12 В, так что для работы нужен понижающий трансформатор

На это обратите внимание. В большинстве случаев он идет «встроенным» в корпус, но есть те, которые должны иметь наружный преобразователь напряжения и к которым должно подводиться уже пониженное напряжение

Устройство радиатора в полу

Коротко рассмотрим основные узлы. Именно они определяют основную стоимость встраиваемого конвектора. Если бюджет неограничен, просто можно выбрать самое дорогое немецкое оборудование. Если надо подобрать радиаторы хорошего качества и бюджет не резиновый, придется разбираться в деталях.

Корпус

Корпус внутрипольного радиатора отопления — металлический ящик прямоугольной формы. Он может быть из:

• алюминия;
• нержавеющей стали;
• оцинкованной стали.

Оптимальный выбор — оцинкованная сталь, хотя продавцы утверждают, что лучше нержавейка. Она, конечно, лучше. Никто не спорит. Но отопление конвекторами с корпусом из нержавейки будет очень дорогим. Хорошая оцинковка отлично справляется со своей задачей. Да, цемент активное вещество, которое ускоряет окисление металлов. Но при установке корпус обычно защищают пленкой или другим типом гидроизоляции, который заодно и от действия цемента защищает. Так что это совсем не проблема.

Схема установки встраиваемого в пол радиатора

И еще один момент — эстетический. Многие ставят отопление в полу из-за того,что его незаметно. Так вот

Меньше на себя обращают внимание приборы, корпус которых изнутри покрыт черной краской. Все остальные детали конвектора тоже покрашены в черный цвет, либо прикрываются щитками черного цвета

Нагревательный элемент

В водяных конвекторах нагревательный элемент представлен в виде медной трубки с прикрепленными к ней пластинами для увеличения теплоотдачи. Трубка изогнута в виде буквы U. Пластины чаще всего сделаны из алюминия. Они запрессовываются вокруг трубы. Чем плотнее они «сядут», тем лучше будет отводиться тепло.

Нагревательный элемент у всех выглядит практически одинаково: это медная трубка с теплоотводящими пластинами

Пластины и способ соединения с медной трубкой — объекты доработки каждого из производителей. Некоторые делают пластины ребристыми. Этим увеличивается площадь теплообмена. Направление и форма желобков — даже эти мелочи становятся целью исследований.

В способе крепления пластин кроется один подвох. Иногда пластины просто устанавливаются, потом окрашиваются. Получается, что краска является связующим между трубкой, по которой течет теплоноситель, и ребрами. Но этот контакт со временем становится хуже, что приводит к падению тепловой емкости. Как определить, как прикреплены пластины? Постарайтесь расшатать их. Если удалось сдвинуть — не стоит брать. Нормально закрепленные не сдвигаются даже при значительных усилиях.

Декоративная решетка

В принципе, решетка не только декоративная, но и функциональная. Может быть из металла, дерева. Подсчитывая расходы на отопление, учтите, что цены на импортные конвекторы обычно даны без учета стоимости решеток. То есть, решетки докупаете отдельно. Это вроде и неплохо — можно купить в любой фирме, но цена на них очень немала — от 80$ за метр длины. А если надо три метра, а если не один такой конвектор?

Именно решетка определяет внешний вид. Многие производители продают прибор без нее

Батареи для установки в полу отечественных производителей в базовой комплектации включают в себя стоимость решетки. Если хотите ее заменить, надо договариваться.

В попытках сэкономить ищем решетки подешевле. Но они обычно идут с планками, которые установлены через значительные промежутки. Вид уже не тот. Хотя, дешевле. Да.

Особенности встраиваемых в пол радиаторов

С помощью встраиваемых обогревательных приборов организуется отопление загородных домов, офисов, торговых центров и прочих объектов. Такие радиаторы эффективно справляются с задачей обогрева мест постоянного проживания людей, рабочих мест, а также помещений, в которых необходимо обеспечить определенный температурный режим (например, для растений).

Так в этом случае движутся конвекционные потоки

Внутрипольные радиаторы работают по принципу конвектора. Такой способ обогрева воздуха способствует поддержанию нужного уровня температуры, а также заметно сокращает расходы на отопление. Экономия происходит за счет более интенсивной циркуляции воздуха по сравнению с обычными батареями, которые закрепляются на стенах.

Внутрипольные радиаторы отопления

радиаторы отопления встраиваемые в пол

Виды напольных конвекторов отопления

На первом этапе проектирования следует правильно подобрать радиатор отопления, встроенные в пол. Они отличаются не только стандартными характеристиками мощности, но и конструкцией

Также важное значение имеет материал изготовления

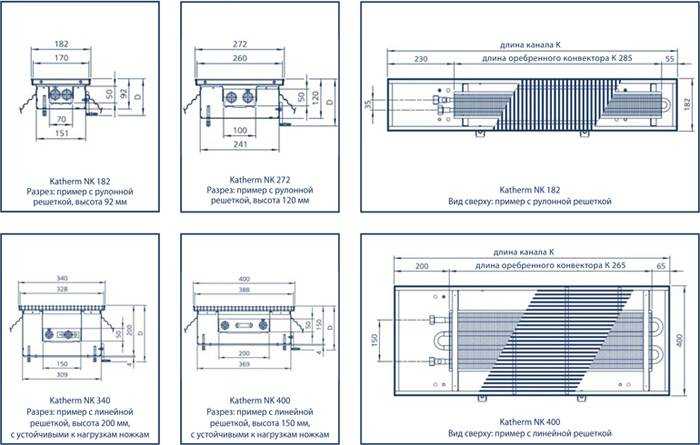

Конструкция канального радиатора

Сначала выполняется расчет необходимой мощности. За основу берутся тепловые потери в доме или квартире. Затем подбирается оптимальная модель конвектора отопления в полу.

Он должен обладать требуемыми эксплуатационными характеристиками — выдерживать номинальное давление и температуру горячей воды.

Для монтажа потребуется сделать подготовительную работу с черновым покрытием. Эффективное отопление в полу своими руками делается только после утепления черновой поверхности.

Выбор монтажной схемы во многом зависит от конструкции напольных радиаторов. Они бывают следующих видов:

• Напольные. Располагаются непосредственно на поверхности. Преимуществом является простое подключение водяного теплого пола к системе отопления. Трубы могут располагаться поверх стены. Недостаток – неудовлетворительный внешний вид;
• Встраиваемые. Они монтируются непосредственно в пол на черновую поверхность. В видимой области остается только решетка. Усложнена укладка отопления в пол, так как это приводит не только к уменьшению высоты в помещении, но и к обязательной адаптации используемых материалов к высоким температурам.

Схемы водяного отопления пола в квартире с настенными моделями не рассматриваются. Они ничем не отличаются от стандартных и обладают теми же свойствами.

Для увеличения степени конвекции в комплектацию может быть включен вентилятор. Это позволит улучшить равномерное тепловое распределение по всему помещению. Однако стоимость подобных моделей отличается в большую сторону.

В настоящее время есть ряд производителей, продукция которых подходит для водяного отопление пола своими руками. В первую очередь следует выделить конвекторы немецкой компании Kampmann. В зависимости от требуемых параметров модели конвекторов отопления, встраиваемые в пол, могут иметь две или три трубы. В последнем случае увеличивается номинальная мощность прибора.

Не менее хорошими эксплуатационными свойствами обладают модели радиаторов отопления, встраиваемые в пол, от польской компании Verano, чешской Minib и германской Kermi. Для организации бюджетного отопления в полу своими руками можно рассматривать продукцию украинской компании Teplobrend и Carrera.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

• Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
• Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.

• Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
• Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
• Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
• Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

• Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
• Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
• При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
• Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

• Подготовку в полу ниши для короба.
• Монтаж короба.
• Подключение теплообменника.

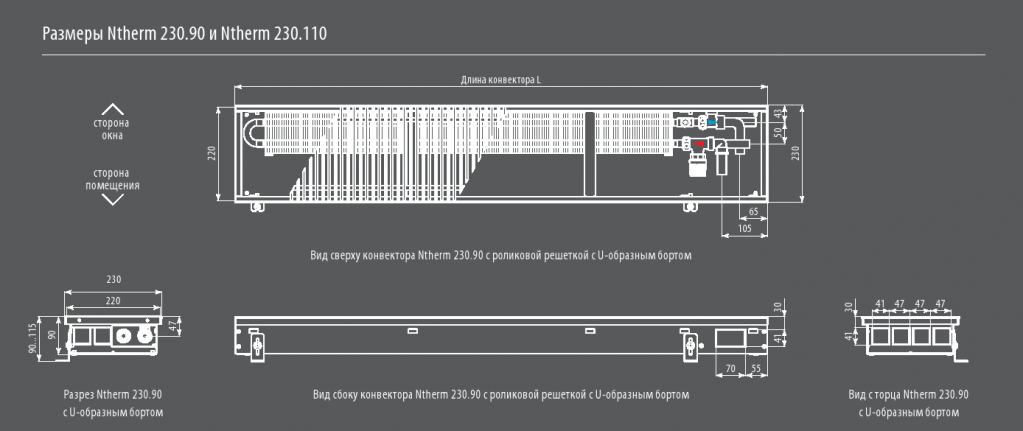

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

• Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
• Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

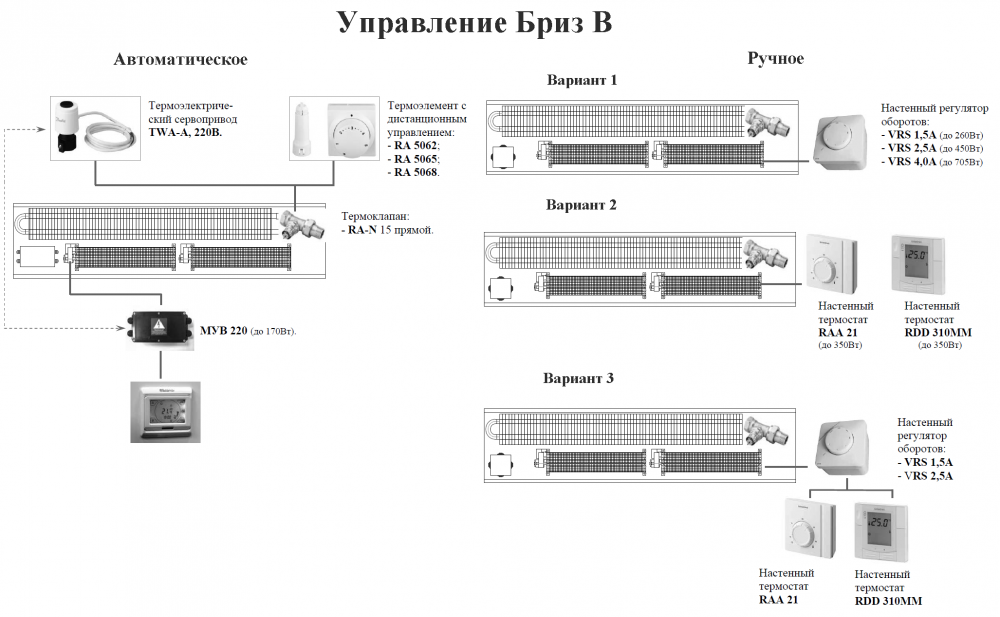

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

• Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
• Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
• Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
• При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

• Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
• Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
• Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Принцип работы

Термином «конвекция» (от лат. Convektio – перенос) обозначают процессы переноса внутренней энергии вещества потоками или струями. У нагретого воздуха удельный вес меньше, чем у холодного, поэтому при локальном нагреве нижние слои воздуха в зоне обогрева становятся легче и поднимаются к верху, перенося тепловую энергию, тогда как верхние слои воздушных масс по мере остывания тяжелеют и начинают движение вниз. Многократное повторение этого процесса, называемое круговоротом или циркуляцией воздуха, является физическим принципом конвективного теплообмена. На практике конвективный теплообмен реализуется в обогревателе, корпус которого оснащен перфорацией для беспрепятственного поступления холодного воздуха снизу и выхода нагретых воздушных потоков – сверху. Для нагрева холодного воздуха необходим нагревательный элемент, размещаемый в коробчатом корпусе.

Схема движения воздушных масс при работе конвектора

Процесс конвекторного циркулирования происходит по следующей схеме:

• Нагрев поступающего воздуха в корпусе;
• Разогретая воздушная среда за счет уменьшения параметра плотности устремляется кверху через отверстия в крышке и лицевой панели корпуса;
• В корпусной коробке создается своеобразное воздушное разрежение, которое динамично, через перфорацию нижней части корпуса, заполняется более холодным воздухом из помещения.

Процедура воздухообмена циркулирующими конвективными потоками будет продолжаться до полного температурного равновесия в помещении, то есть до его прогрева до нужной заданной температуры. При отсутствии внешних источников поступления теплого воздуха в окружающую обстановку, процесс проистекает естественным путем и называется естественной конвекцией (естественной циркуляцией). Нередко под нагревательной частью обогревателя помещают вентилятор, активизирующий воздухообмен. В этом случае речь идет о принудительной конвекции (циркуляции), способствующей ускорению прогрева помещения.

Принцип работы

Принцип работы данного обогревательного прибора прост. Холодный воздух тяжелее горячего и скапливается внизу. Теплый воздух, соответственно, легче и стремится наверх. В конвекторе имеются два отверстия — снизу и сверху. Холодный воздух попадает в нижнее отверстие, там нагревается при помощи тэна и набрав температуру начинает подниматься, выходя через верхнюю щель.

Конструкция прибора тоже проста. Внутри корпуса расположен нагревательный элемент. Температура нагрева задается термостатом, регулятор которого расположен снаружи. Работает техника от сети. Конвекторы чаще всего выполняются из металла толщиной в 0,8 мм.
