Подключение кондиционера своими руками

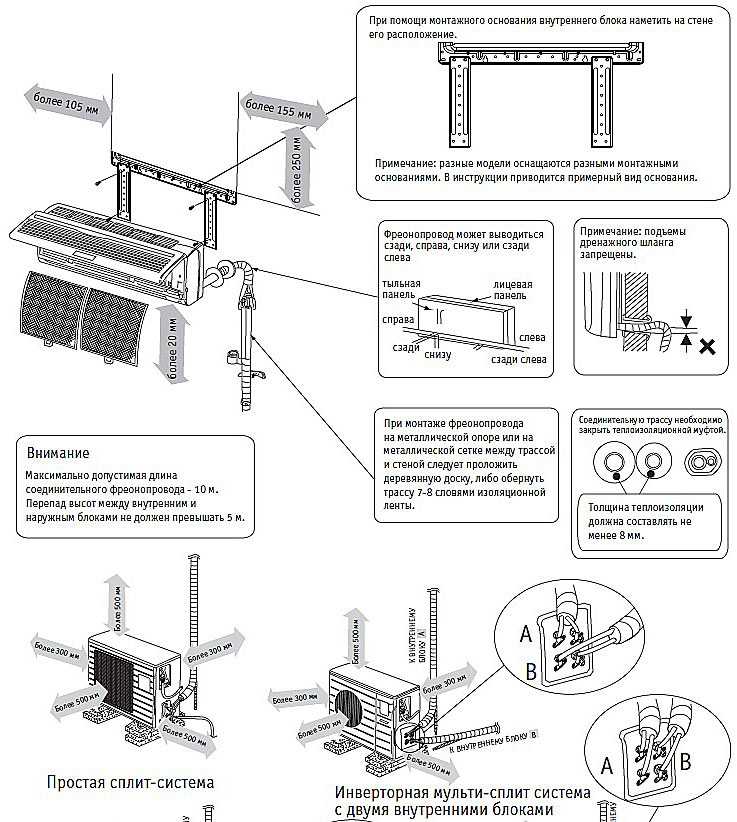

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

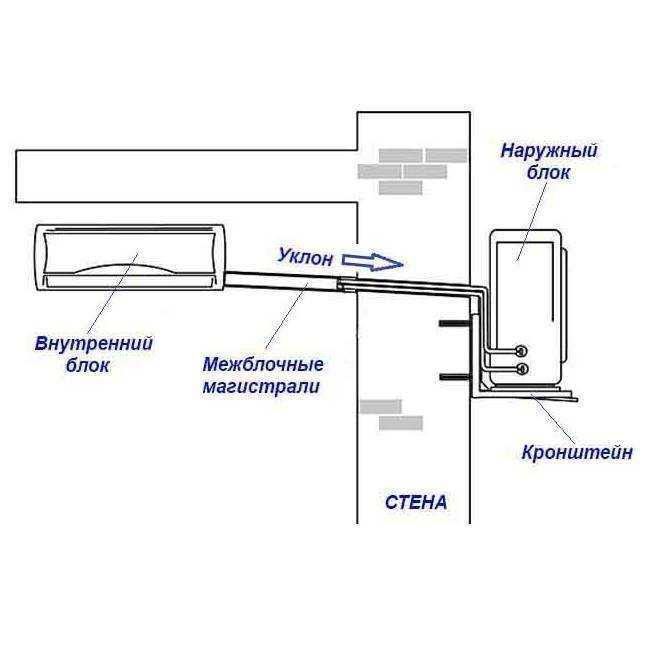

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Особенности подключения к электросети

Включение с повышенными пусковыми нагрузками и током — главные характеристики такого оборудования, как кондиционер. Поэтому при подключении устройств к сети не обойтись без соблюдения некоторых дополнительных требований:

Максимум мощности для устройств — несколько киловатт.
Сечение у кабеля для проводки в доме — минимум 2,5 кв. мм, а 4 кв. мм — необходимый минимум для большинства современных сплит-систем.
Другие потребители с высокой мощностью отсутствуют на той же ветке, через которую подключают кондиционеры.
Защитные автоматы с номинальным током до 20 А обязательны для такой линии подключения приборов.

Допустимы ситуации, когда кондиционер подключают временно – до того, как будет налажена нормальная инфраструктура с оптимальными характеристиками.

Требования

Электрическая схема для приборов промышленного и производственного назначения отличается от таковой для монтажа кондиционера, у которого планируют только бытовое использование. В первом случае без трехфазных сетей обойтись нельзя. Бытовым приборам для нормальной работы достаточно одной фазы.

Розетка становится необходимым стандартом для подключения бытовых устройств

Важно не забывать о подготовительных работах и соблюдении нормативов

Подключение к розетке

Питание разрешается организовывать через стандартные розетки. Вилки со шнурами дополняют заводскую комплектацию любых видов оборудования, но у климатических видов техники есть некоторые отличия от другой техники, даже холодильников и телевизоров. Поэтому стоит заранее позаботиться об обустройстве электрических линий.

800–1800 Ватт потребляет большинство непроизводственных кондиционеров стандартного типа. Такое оборудование без проблем работает от простой штепсельной розетки с номинальной нагрузкой от 16 А.

Такие розетки нельзя выбирать для сплит-систем, которые предназначены для охлаждения огромных площадей. Приспособление просто не выдерживает нагрузки, поэтому нужно опираться на мощность устройства, делая выбор в том или ином случае.

При выборе места для монтажа необходимо учитывать сразу нескольких параметров:

уровень мощности оборудования;
места, где расположена другая техника;
проводку с определенной толщиной сечения;
планировку комнаты с ее особенностями.

Отдельно стоит вспомнить об автомате от перегрузки, возможности изменении схемы прокладки кабелей и суммарной нагрузке на выбранную линию.

Большая часть кондиционеров выпускается со шнурами длиной от 1 метра. Чем меньше расстояние от розетки до кондиционера, тем лучше. В противном случае провода тянутся через всю комнату, от чего внешний вид помещения страдает.

Рекомендуют избегать соединений на большое количество ступеней. Хорошо, если расстояние между потолком и розеткой будет не меньше 15 сантиметров. Минимум 50 сантиметров нужно на расстояние между любыми заземленными устройствами из металла и местом вывода электросети. Провод дополнительно защищают изоляцией.

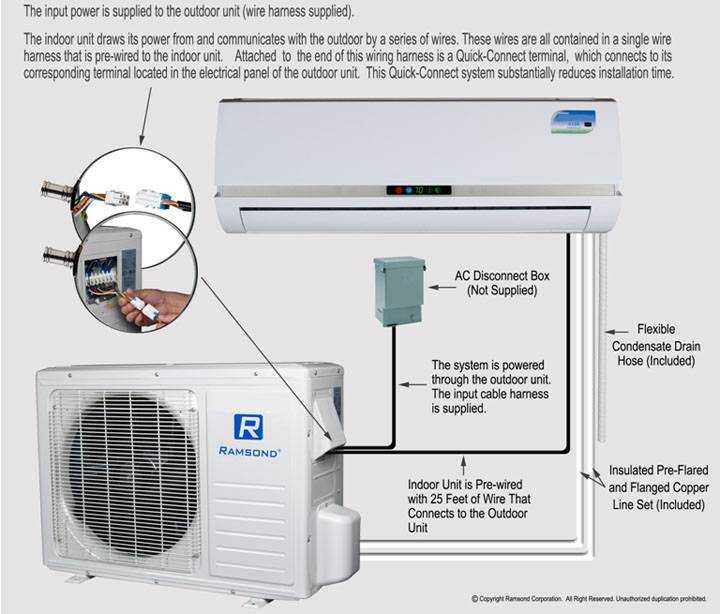

Подключение кондиционера к щиту

Прямое соединение кондиционера с сетью никто не исключает. Для этого выбирают такой же кабель, что и при стандартном варианте. Прокладывают материал заранее в штробе, которая была подготовлена отдельно. На конце кабелей оставляют небольшой запас по длине, чтобы избежать возможных неприятностей.

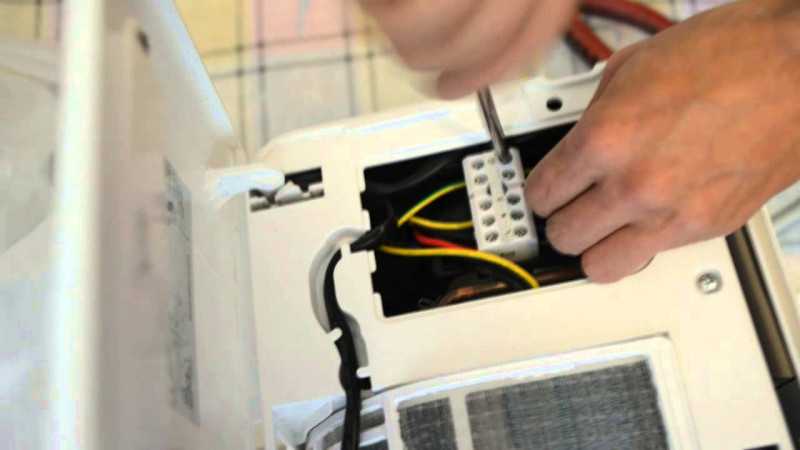

Во время установки внутреннего блока кондиционера снимают лицевую панель и отвинчивают винты, которые придерживают крышку клеммной коробки. Эта часть конструкции достается. Конец кабеля пропускают через специальное отверстие. Потом изделие зачищают, подключают к специальному клеммному блоку:

Клемма L — жила с изоляцией белого цвета.
Клемма N — синяя жила.
Клемма со знаками или маркировкой PE — желто-зеленая жила.

Остается только закрыть крышку и прикрутить винты, после чего панель закрывается.

Подбор провода для подключения

пятижильный медный провод

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

прикрепленный к наружному блоку межблочный кабель

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается установкой и подключением климатической техники больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля.

Основные модули и блоки:

Фильтр питания, через который подается напряжение на управляющую плату.
Control board – блок управления к которому подключены все модули устройства.
К CN 12 подключено силовое реле питания компрессора.
К CN6 подключается дренажный насос.
Клеммник CN 5 отвечает за управление вентилятором внешнеого блока сплит-системы.
К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Общая информация

Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.

Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.

Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:

На линии подключения сплит-системы поставлен автомат 20 ампер;
Кондиционер маломощный (до 1.5 кВт);
На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;
Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.

Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.

Основная линия

Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.

Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:

Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)

Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.

Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.

Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!

Вспомогательная линия

Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.

Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют “трассой” или “магистралью”. После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.

Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.

Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным

Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Сделайте штробы и отверстие.
Установите проводку.
Зачистите концы проводов на 0,5-1 см.
Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
Проверьте надежность соединения.
Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Во время выполнения монтажных работ ограничьте доступ к электрощиту. Рядом с ним оставьте помощника, чтобы исключить вероятность включения электросети посторонними лицами.

Расчет нагрузки на сеть

Расположение — не единственный фактор, который необходимо учитывать при установке розетки для кондиционера

Также важно правильно определить мощность будущей точки подключения

Чтобы обеспечить надежное питание кондиционера и исключить риск его повреждения, мощность линии, к которой подключен кондиционер, должна быть правильно рассчитана. Для этого необходимо знать максимальную потребляемую мощность кондиционера (наибольшая потребляемая мощность во время работы). Эту информацию обычно можно найти в техническом паспорте устройства.

Мощность бытового воздухоохладителя зависит от размера охлаждаемого помещения и варьируется от 800 до 1800 Вт. Поэтому во время работы эти устройства создают нагрузку в сети 3-10 А. Это означает, что для подключения бытового кондиционера к электросети достаточно обычной сетевой розетки с номинальной нагрузкой до 16 А.

Исключение составляют более мощные кондиционеры, которые устанавливаются в очень больших помещениях. Для этих устройств необходимо приобрести мощные розетки или выполнить прямое подключение без розетки. Следует отметить, что розетка должна быть заземлена, независимо от мощности.

Все приведенные выше расчеты применимы, если под кондиционером проложена отдельная линия, к которой не подключены другие приборы. Если линия также используется для подключения других бытовых приборов, максимальная мощность этих приборов должна быть добавлена к максимальной мощности кондиционера. Если сумма превышает допустимую нагрузку на сеть, нельзя включать эти приборы одновременно. Эксперты советуют подключать кондиционер к отдельной линии, чтобы не перегружать проводку.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда

330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Схема бытовой сплит системы

Сплит система традиционно применяется в быту для кондиционирования воздуха. Правда, кроме этого варианта бытовых кондиционеров, используются также другие конструкции. Однако, как показывает практика, эксплуатирование другого типа климатического оборудования встречается ощутимо реже.

Конструкционные особенности кондиционера

Что же представляет собой, с конструкционной точки зрения, бытовая сплит система?

Собственно, это – оборудование для кондиционирования воздуха, состоящее из двух отдельных модулей (блоков):

Блок под внутренний монтаж.
Блок под внешний монтаж.

Под внутренним монтажом подразумевается установка одной части конструкции кондиционера (блок под внутренний монтаж) непосредственно внутри помещения, где требуется обработка окружающего воздуха.

Соответственно, под внешним монтажом подразумевается установка другой части конструкции кондиционера (блок под внешний монтаж), непосредственно за пределами помещения. Как правило, установка в этом случае производится на уличной стороне стены дома или помещений иного назначения.

Но сначала рекомендуем ознакомиться с тем, где можно поставить кондиционер в частном доме и квартире.

Классический пример сплит системы (установки кондиционирования воздуха бытового назначения), конструктивно состоящей из двух раздельных модулей – наружного и внутреннего

Связка внутреннего и наружного модулей

На следующем этапе пользователю необходимо связать оба модуля в единую рабочую систему.

Предусматривается связывание модулей по механической части трубопроводами для циркуляции хладагента, а также связывание по электрической части электрическим кабелем, соответственно. Этот процесс носит название прокладка трассы кондиционера.

Процедура подключения на модулях (показан внутренний модуль сплит системы) трубопроводов циркуляции хладагента, а также электрических проводников

По сути, бытовой кондиционер содержит несколько функциональных электродвигателей, каждый из которых требует электропитания:

мотор компрессора;
мотор вентилятора наружного модуля;
мотор вентилятора внутреннего модуля.

Кроме того, система кондиционирования может дополнительно комплектоваться электродвигателями, работа которых приводит в движение жалюзи, направляющие исходящий воздушный поток в нужную сторону.

Жалюзи под регуляцию исходящего воздушного потока обычно входят в состав конструкции внутреннего блока бытовой установки кондиционирования.

Демонстрация полноценно собранной сплит системы с установкой внутреннего и наружного блоков, объединённых в единую структуру посредством технологических соединений

В зависимости от уровня мощности наружного модуля установки кондиционирования, могут использоваться два и более вентилятора конденсаторного охлаждения (устанавливаются в наружном модуле).

Правда, для бытового климатического оборудование такие варианты – редкость. А вот под использование в офисах конструкции сплит системы на два вентилятора встречаются довольно часто.

Подключение к сети

Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:

Через распределительную коробку.

Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.

Скрытый метод.

Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.

Открытый метод.

Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.

Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.

Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.
