Виды вентиляторов: классификация, устройство, принцип работы популярных конструкций

Виды вентиляторов

Сегодня в продаже имеется большой ассортимент самых разных вентиляторов. Наибольшей популярностью пользуются:

напольные,
настольные,
потолочные модели.

Они отличаются своей конструкцией, уровнем мощности, а также функциональным обеспечением.

Настольные вентиляторы

Для вентиляторов данного типа характерны небольшие габариты, малый радиус действия и невысокая мощность. Их можно устанавливать на любых горизонтальных поверхностях (на сервантах, столах, тумбах и т.д.). Существуют также модели, оснащенные гибкой ножкой-прищепкой – их можно цеплять даже к спинке кресла.

Настольные конструкции легко переносить с одного места на другое. Однако они весьма ограничены по функциям и обычно имеют одно рабочее положение (в лучшем случае они могут поворачиваться на 90 градусов). Иногда в них предусмотрено три режима работы для регулирования потока воздуха.

Потолочные вентиляторы

Поскольку применение потолочных вентиляторов предполагает наличие довольно высоких потолков, они не пользуются большой популярностью при обустройстве квартир. Преимуществом конструкций данного типа является то, что они не занимают в помещении полезного пространства и обладают большой мощностью.

Напольные вентиляторы

Наиболее ходовой и популярной конструкцией является напольный вентилятор. Посредством него прохладным воздухом можно наполнять не только зону рабочего места, а и целое небольшое помещение.

В отличие от настольных аналогов, у напольных конструкций имеется высокая ножка. В большинстве случаев ее высоту можно регулировать. Длина лопастей таких моделей в полтора – два с половиной раза превышает длину лопастей настольных конструкций. Соответственно, они способны обдувать гораздо большее пространство.

Функциональный набор здесь довольно широк и может предложить массу удобств (например, работа при любом углу поворота, множество скоростей и режимов обдува, подсветка).

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

Кухни, санитарные узлы, ванные комнаты.
Вредное производство – для быстрого удаления и очищения грязного воздуха.
В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
Торговых центрах, автобазах — для удаления взрывоопасных смесей.

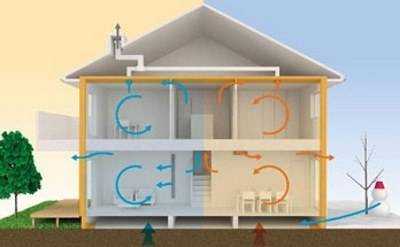

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

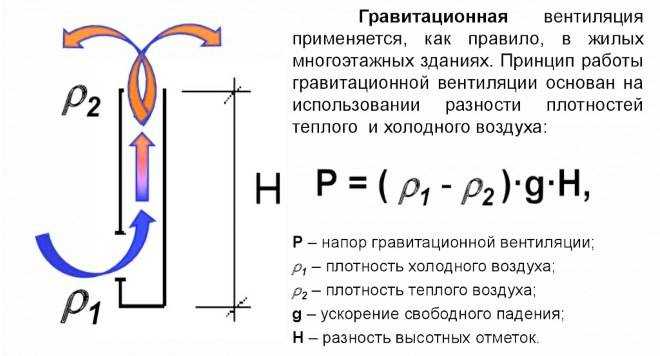

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

По условиям применения

Классификация вентиляторов различает их по назначению. Они делятся на группы в зависимости от условий и среды, в которой могут работать. Выделяются два типа вентиляторов: бытовые и специального назначения.

Вентиляторы общего назначения должны применяться в среде, где отсутствуют взрывоопасные вещества, а задымленность составляет не больше 0,01г/м3. В воздухе не должно быть липких частиц, волокон, крупного мусора и паров химикатов.

Вентиляторы особого назначения нужны для работы в сложных условиях:

пылевые необходимы для очистки воздуха с примесями более 100 мг/м3, справляются с опилками, частичками грязи, зерновыми отходами;
взрывозащищенные нужны там, где существует опасность взрыва, они надежны, имеют функцию регулировки скорости, безопасно очищают воздух от взрывоопасных газов;
термостойкие нужны там, где температура повышается выше 80, например, для охлаждения промышленного оборудования, в системах вентиляции саун, в каминах, печах;
коррозистойкие применяются в среде с повышенной влажностью, для перевозки агрессивных газовых смесей, подачи воздуха в кипящие котлы, на химических и металлургических комбинатах;
дымоудаляющие нужны для работы в задымленной среде, мгновенно удаляют загрязненный воздух из помещения, могут работать в широком диапазоне температур.

Конструктивные особенности и спецификация

Центробежный вентилятор используется для подачи свежего воздуха или устранения отработанных соединений

Вентилятор радиальный центробежный представляет собой механизм нагнетательного вида для генерации давления в различном диапазоне. Устройства такого типа применяют в системах вентиляции промышленных, коммунальных и коммерческих зданий с целью подачи чистого воздуха и ликвидации опасных летучих компонентов. Они имеют максимально простое строение, которое включает корпус спирального вида, рабочее колесо, лопасти, а также двигатель. Внутренний механизм вентилятора приходит в движение благодаря электрическому мотору либо элементу, отвечающему за вращение вала с крыльчаткой. Приборы этой категории можно устанавливать в помещениях, где соблюдаются определенные условия:

поддержание температуры на уровне, не превышающем 80 градусов;
содержание механических компонентов в воздухе не более 1 г/м3;
отсутствие волокнистых частиц и липких веществ в гуще воздушной массы.

Роторный центробежный вентилятор подходит для вентиляционных и отопительных систем индивидуальных и многоэтажных строений, фильтрационных сельскохозяйственных устройств, выдачи и очищения воздуха в зданиях нежилого типа. Помимо этого воздуходувки применяют в системах для пожаротушения и с целью ускоренной замены воздушных масс в ограниченных пространствах. Более экономичными считаются модели с колесами, лопасти которых загибаются назад, поскольку они потребляют гораздо меньше электричества и быстро справляются с перегрузками системы.

По условиям применения

Вентиляторы особого назначения нужны для работы в сложных условиях:

пылевые необходимы для очистки воздуха с примесями более 100 мг/м3, справляются с опилками, частичками грязи, зерновыми отходами;
взрывозащищенные нужны там, где существует опасность взрыва, они надежны, имеют функцию регулировки скорости, безопасно очищают воздух от взрывоопасных газов;
термостойкие нужны там, где температура повышается выше 80, например, для охлаждения промышленного оборудования, в системах вентиляции саун, в каминах, печах;
коррозистойкие применяются в среде с повышенной влажностью, для перевозки агрессивных газовых смесей, подачи воздуха в кипящие котлы, на химических и металлургических комбинатах;
дымоудаляющие нужны для работы в задымленной среде, мгновенно удаляют загрязненный воздух из помещения, могут работать в широком диапазоне температур.

Технические характеристики

Государственным стандартом осевые вентиляторы обозначаются номерами по диаметру рабочего колеса. Умножив номер на 100, получим диаметр в миллиметрах.

Также важна информация о количестве лопастей, материале их изготовления и о форме корпуса устройства.

Параметры осевых вентилирующих устройств, учитываемые при выборе модели:

мощность электродвигателя, напряжение и тип потребляемой энергии (постоянный или переменный ток);
частота вращения (об/мин);
степень защищенности двигателя (от влаги, от пыли);
производительность устройства (в м3/час);
направление вращения;
уровень шума (в децибелах);
габариты;
наличие защитной решетки или жалюзи;
форма корпуса.

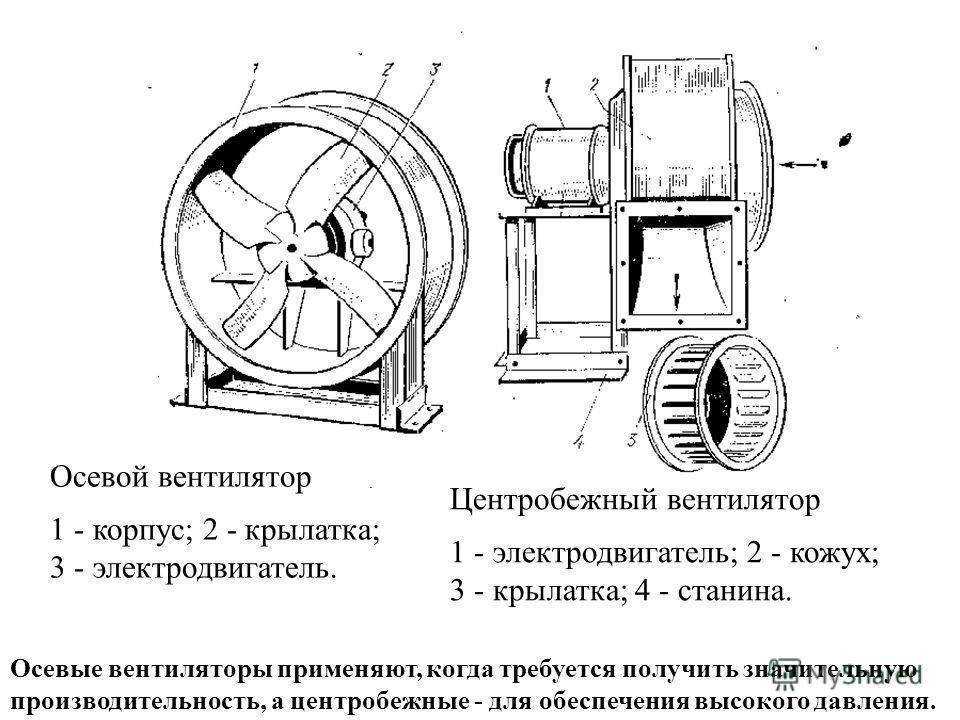

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

двигатель;
система прокачки воздуха в виде плоского колеса с лопатками;
корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

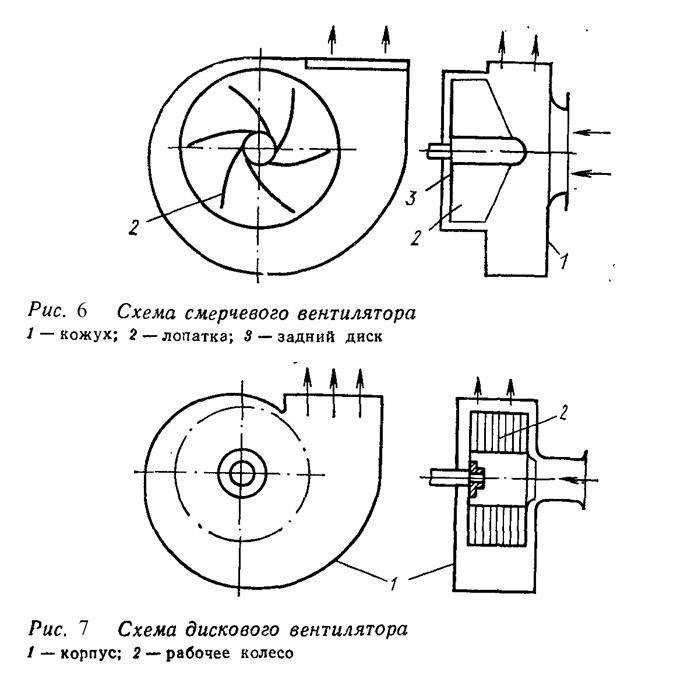

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

работать с твердыми составляющими потока, модели не имеют дисковых элементов;
перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

Двигатель при включении устройства начинает вращать лопастное колесо.
Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
На внутренней части лопастного колеса образуется зона низкого давления.
Воздух снаружи под действием разности давления поступает в центр колеса.
Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Использование на производстве и в различном оборудовании

Современные производственные помещения немыслимы без вентиляторов. Кроме функций по созданию микроклимата в офисных помещениях, они являются составной частью многих технологических процессов, обеспечивая вместе с потоком воздуха или газа транспортировку пылевидных топлив, дыма и аэрозолей. Наиболее распространёнными на производстве являются тангенциальные конструкции. Они лучше других сочетаются с дымоходами и трубами и тише работают.

Очень широко применяются вентиляторы, так называемые кулеры, в различных устройствах для местного охлаждения. В каждом автомобиле установлен кулер для охлаждения двигателя, в каждом настольном компьютере и в большинстве ноутбуков есть хотя бы один кулер. Причём одной из наиболее распространённых неисправностей компьютеров является замедление вращения кулера по причине плохого ухода за ним. Получается перегрев и как следствие сбои в работе компьютера

Это свидетельствует о важной роли кулеров в исправной работе компьютеров и ином оборудовании

Конструкции вентиляторов продолжают совершенствоваться. Форма лопастей, их количество, скорость вращения, шумность, эффективность и прочие параметры позволяют создавать их новые модели для всех потребностей. Он стал частью цивилизации. А ведь не так и давно их единственными конструкциями были дамский веер и придворные опахала…

Характеристики напольных вентиляторов

При выборе подходящей вам конструкции необходимо ориентироваться на следующие характеристики:

диаметр лопастей,
мощность,
воздушный удар,
воздухообмен,
площадь обдува,
углы наклона и поворота вентилятора,
режим обдува,
уровень шума,
блок управления,
таймер,
ионизация и увлажнение воздуха.

Диаметр лопастей

Естественно, данный параметр указывают лишь для осевых моделей. Он важен, поскольку воздействует на интенсивность обдува. Наименьший диаметр лопастей составляет 10см, наибольший – 160см. У любой модели лопасти обязательно должны быть огорожены мелкоячеистой решеткой. Ведь нельзя, чтобы туда в процессе работы хоть что-то попало (в особенности пальцы детей).

Мощность

Уровень мощности вентилятора должен соответствовать габаритам помещения, в котором он будет установлен. Чем комната больше, тем более высокая производительность должна быть у конструкции. У современных напольных моделей мощность может составлять от 30Вт до 140Вт.

Воздушный удар

Данный параметр является не самым главным, однако и его следует учитывать. Чем воздушный удар больше, тем быстрее удастся проветрить все помещение. Он, по сути, показывает то расстояние, на котором заметна работа аппарата. Максимум составляет 10 метров. Во многом значение воздушного удара зависит от первых двух характеристик (уровень мощности и диаметр лопастей).

Воздухообмен

Показатель воздухообмена в разных моделях может варьировать от 100м3/ч до 3000м3/ч. Для каждого помещения существуют свои нормы и требования. Для расчета необходимой производительности (воздухообмена) применительно к конкретному помещению, необходимо объем комнаты умножить на предусмотренную для него кратность обмена (число смен воздуха в час).

Значения последнего параметра указаны ниже:

жилая комната – 3-6;
столовая – 8-12;
спальня – 2-4;
холл – 3-5;
ванная комната – 6-8;
туалет – 6-10;
кухня – 10-15;
душевая – 10-20;
кладовая – 3-8;
чердак – 3-10;
гараж – 6-10;
подвал – 8-12;
бильярдная – 6-8;
библиотека – 3-4;
гимнастический зал – 6-8;
конференц-зал – 6-10;
оранжерея – 25-50.

Площадь обдува

Это еще один параметр, которым изготовители обозначают уровень производительности. Эта площадь может достигать 50м2. Обычно этот параметр указывают в характеристиках к моделям с осевым устройством. Однако на практике более полезным является характеристика по воздухообмену.

Углы наклона и поворота вентилятора

Первый угол ответственен за поворот основного элемента конструкции в вертикальной плоскости. Чем значение выше, тем для пользователя лучше. Наименьшее значение составляет 80, а наибольшее – 1800. Угол поворота обычно составляет 90 градусов, однако этот параметр может варьировать от 60 градусов до 360 градусов

Важной функцией является автоповорот. Она обеспечивает автоматическое передвижение вентилятора в разные направления, что обеспечивает получение периодических струй воздуха

Режим обдува

Он зависит о количества предусмотренных производителем скоростей вращения лопастей (может составлять от 1 до 8). Некоторые модели могут быть оснащены функцией, которая поэтапно изменяет скорость вращения от выставленной до почти полной остановки, создавая при этом лишь подобие потока ветерка.

Уровень шума

Конечно же, желательно приобрести конструкцию с наименьшим уровнем производимого шума. Это необходимо проверить еще в магазине (и желательно на всех режимах работы, на всех углах поворота). Для жилых домов допустимым уровнем шума работы вентилятора является значение в 38Дб. Если же речь идет о рабочих кабинетах, детских и спальных комнат, то здесь уровень шума не должен превышать 25Дб – 30Дб.

Блок управления

Он может быть не только кнопочным, но и сенсорным. Присутствие на корпусе конструкции дисплея намного упрощает его эксплуатацию, показывает все активизированные в данный момент функции. Многие модели современных вентиляторов оснащены и пультом дистанционного управления.

Таймер

Данная функция позволяет задавать продолжительность работы устройства и отключаться в требуемое время. До отключения можно установить как полчаса, так и двадцать часов.

Ионизация воздуха

Весьма полезная для здоровья функция. Ее могут устанавливать на разных приборах, включая и вентиляторы. Присутствие в воздухе ионов (негативно заряженных частиц) положительно воздействует на самочувствие людей.

Увлажнитель воздуха

Устройства с этой опцией обычно стоят очень дорого, так как, по сути, они в себе объединяют два разных устройства. Объем резервуара, предназначенного для воды, может составлять 1,5литра – 3,8литра.

Принцип работы

Агрегат позволяет осуществить перемещение воздуха путем конвекции. Есть несколько ступеней работы устройства. Полный рабочий цикл:

Сбор воздуха. Объем воздуха проходит в отверстие для его сбора под воздействием эффекта, известного как центростремительный (так же классифицируется как сила).
Нагнетание воздуха путем конвекции. Лопасти, приходя в действие, делят воздух на равные порции, и каждая из них нагнетается (становится более плотной) из-за постоянного вращения. «Сдавленный» воздух переходит в отверстие для выпуска либо в фильтр.
Фильтрация. Актуально для тех агрегатов, в которых установлены очистные дополнения. Фильтры отсеивают крупные механические частицы, убирают опасные газы за счет разницы в весе воздуха и газов другого состава. Могут быть отсеяны и перемещены газы с любым количеством молекул в структуре.
Выпуск воздуха. Воздух с большим давлением выпускается в область с разреженной атмосферой. Благодаря разнице давления более «сдавленные» порции перемещаются в сторону разреженных пространств и транспортируются дальше по системе вентиляции.

Принцип действия очень простой, его можно повторить даже при создании собственноручной установки. Однако от простоты механизма эффективность агрегата не падает. К тому же классификация аппаратов обширна, и некоторые из них содержат множество дополнительных функций.

Классификация устройств

По типу циркуляции воздушного потока разделяют 2 типа систем вентиляции. Естественная — она происходит во всех помещениях, не оборудованных вентиляторами, естественным путем, посредством проветривания.

Принудительная подразделяется на приточную вентиляцию, которая подает свежий воздух с улицы, и вытяжную, когда вентиляторы выкачивают все неприятные запахи и отработанный воздух наружу. Именно в принудительных системах и используют вентиляторы.

По конструкции

По конструктивным нюансам и принципу функционирования существуют следующие типы вентиляторов:

аксиальные или осевые;
диагональный вариант;
центробежный вид;
диаметральные;
прямоточные (без лопастей).

Некоторые вентиляторы подразделяются по направлению вращения: лопасти могут вращаться в правую сторону или диаметрально противоположную.

Вентиляторы применяются в современных вентиляционных системах промышленных объектов: цехов или зданий, где осуществляется покраска под давлением, кондиционные системы. Промышленные закрытые системы используют их для активной перекачки разных газов или качественного процесса горения, как наддув.

Настенный осевой вентилятор

По условиям использования

Существует классификация вентиляторов, которая зависит от среды или условий их применения:

обычные устройства, рассчитанные на перемещение воздуха или газов, температура которых не выше 80 градусов;
коррозионностойкий тип используется в средах с большой влажностью;
вентиляторы термостойкого типа, рассчитанные на применение гораздо выше 80 о С;
взрывобезопасные конструкции используются в средах, где существует опасность взрыва;
пылевые устройства применяются там, где наличие посторонних примесей находится выше 100 мг на кубический метр.

По способам присоединения привода

Виды промышленных вентиляторов имеют градацию по способам присоединения привода:

непосредственное подсоединение вентилятора к электрическому двигателю;
используется эластичная муфта;
передача клиноременного типа;
бесступенчатая передача регулируемого вращения.

По типу установки

По методу монтажа изделия делятся на:

обычные — установка производится на опору специального вида (стальная рама, железобетонный фундамент или им подобные конструкции);
канальный вариант — монтируется только внутри воздуховода;

По техническим характеристикам

Кроме вышеизложенного, существует классификация на основании технических характеристик изделий:

скорость истечения, измеряющийся в куб. м/час;
давление, Па;
скорость вращения, об/мин;
мощность устройства, кВт;
кпд, учитывающий потери на трение деталей, объем воздушного потока, конфигурацию воздуховодов;
уровень звукового воздействия на окружающих, Дб.

Последний вариант измеряется при всасывании, когда поток входит в помещение и при выходе его через сеть воздуховодов наружу.

Как выбрать вытяжной вентилятор?

Широкий ассортимент подобной продукции заставляет задуматься о будущей покупке. От внешнего вида, технических характеристик зависит и стоимость изделия.

Желая купить качественный товар, потребитель может сильно переплатить и установить мощный и дорогой вентилятор, хотя для своего жилища ему подошла бы модель проще и дешевле

На что же стоит обратить внимание?

Внешние признаки

Вентилятор для вытяжки может иметь различную форму и цвет решётки, которые никаким образом не влияют на технические характеристики. Корпус должен быть изготовлен из пластика. Изделию присваивается определённый класс защиты от влаги (желательно не менее IP 24).

Способ воздухообмена

Данную характеристику принято называть производительностью прибора, то есть количество удалённого воздуха за час. Измеряется в кубических метрах.

Чем больше обслуживаемое помещение, тем выше должен быть воздухообмен. Для ванн и туалетов обычных квартир достаточно установить вентилятор с производительностью от 100 до 120 куб. м/час.

Уровень шума

Электровентилятор может работать как в ночное, так и в дневное время. Если устройство будет использоваться с 11 вечера до 7 утра, следует выбирать модели до 30 дБА. Для остального времени подходят в жилых помещениях все приборы, достигающие максимально допустимый уровень шума до 55 дБА.

Тип монтажа

Простыми в установке считаются настенные вентиляторы. Они меньше издают шума и устанавливаются в отверстие воздуховода, а не внутри его.

Мощность устройства

Перед выбором задумайтесь, продолжительное ли время будет работать вытяжной вентилятор? Если ответ отрицательный, следовательно, и мощность необходимо подбирать незначительную для этого устройства. Длительный период работы слабомощного прибора может привести к его быстрой поломке.

Наличие обратного клапана

Устанавливается на некоторые виды вентиляторов. В отключенном состоянии он препятствует проникновению в помещение других неприятных запахов, попадающих из соседних квартир по вентиляционной трубе. Есть минус обратного клапана – отсутствие естественной вентиляции. В этом случае прибор должен работать постоянно.

Способ включения

Вентиляторы могут включаться:

автоматически при нажатии клавиши электроосвещения;
вручную с помощью выключателя;
с помощью датчика движения или влажности.

Автоматические устройства позволяют экономить электроэнергию, если вовремя отключать свет и не допускать высокой влажности в ванной.

Правила использования

У любого крупного агрегата, в том числе и у центробежного вентилятора, имеются свои правила, соблюдение которых позволяет увеличить срок службы и снизить частоту, с которой проводится ремонт. Любое требование инструкции нужно соблюдать.

Для центробежного вентилятора актуальны следующие правила:

В воздуховод не должно попадать слишком много механических частиц, иначе фильтр будет постоянно забиваться. Максимальный уровень песчинок – 1 г на кубометр воздуха. При большем объеме придется менять фильтрационный элемент раньше, чем истекает срок его эксплуатации.
Нельзя, чтобы в воздухе содержались липкие частицы, способные остаться на лопастях и постепенно привести к их замедлению.
Специальное устройство, которое снижает вибрации, обязательно должно быть установлено. Оно не только повышает уровень комфорта людей рядом с устройством, но и препятствует расшатыванию части агрегата.

При правильном использовании устройство может служить до нескольких десятков лет. Достаточно регулярно проводить профилактический осмотр и осуществлять дополнительный пакет работ: очищать фильтр, чистить воздуховоды.

Бытовой вентилятор[править | править код]

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности.По исполнению бывают: напольные, настольные и потолочные.Число лопастей может быть от трёх до шести.Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости.Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен.Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН и др.

Обозначения по ГОСТу

Известно несколько вариантов маркировки радиальных (центробежных) вентиляторов, регламентируемых действующими стандартами. Все модели различают по величине создаваемого давления:

низкого уровня (не больше 1000 Па);
средней величины (1000-3000 Па);
высокого давления (3000-12000 Па).

Возможные различия в маркировке одних и тех же моделей связаны с изменениями действующего стандарта ГОСТ 5976-90, который определяет правила формирования их обозначений, предписываемые к исполнению всеми пользователями.

Обозначение изделия – буква «В».
Его тип – значки «Р» или «Ц» (радиальный или центробежный).
Первое число в маркировке соответствует коэффициенту, используемому для перерасчета полного давления (80, например).
Второе цифровое обозначение – быстроходность агрегата.
Последнее сочетание цифр – наружный диаметр рабочего колеса.

Особенности и назначение промышленных вентиляторов

Согласно строительно-эксплуатационным нормативам, каждое производственное предприятие или здание общественного назначения должно оборудоваться вентиляционными системами. Область применения промышленных вентиляторов довольно широка.

Под каждую конкретную задачу создается специальный тип вентиляционных устройств. Среди главных назначений – создание воздухообмена в производственных цехах и прочих помещениях промышленных и сельскохозяйственных объектов: пищевом производстве, металлургии и химической промышленности.

Промышленные вентиляторы не только охлаждают воздух в помещениях, но и решают дополнительные задачи при применении в различных отраслях хозяйства:

Устраняют древесную пыль, опилки и стружки, образующиеся при работе деревообрабатывающих станков.
На предприятиях металлообрабатывающей и машиностроительной промышленности удаляют металлическую пыль, сварочные шлаки и прочие механические загрязнители воздуха.
Нагнетают воздух в металлургические печи и отопительные котлы для поддержания и активизации процесса горения.
Вентилируют воздух на мукомольных производствах, в цехах цементных заводов и т.д.
Снижают температуру воздуха путем осуществления принудительной циркуляции в горячих цехах – сталеплавильных, коксохимических, литейных.
Обдувают промышленное оборудование и электромоторы в целях недопущения их перегрева и выхода из строя.

Вентиляция – необходимое условие для запуска предприятия в эксплуатацию. Например, без системы принудительной вытяжной вентиляции не могут действовать мукомольные или деревообрабатывающие цеха. Избыточное скопления в воздухе древесной или мучной пыли может вызвать воспламенение и взрыв со всеми вытекающими последствиями.

Конструкция[править | править код]

Привод вентиляторов обычно электрический. Электрические вентиляторы состоят из набора вращающихся лопаток, которые размещены в защитном корпусе, позволяющем воздуху проходить через него. Лопасти вращаются электродвигателем. Для больших промышленных вентиляторов используются трёхфазные асинхронные двигатели. Меньшие вентиляторы часто приводятся в действие посредством электродвигателя переменного тока с экранированным полюсом, щёточными или бесщёточными двигателями постоянного тока. Вентиляторы с приводом от двигателей переменного тока обычно используют напряжение электросети. Вентиляторы с приводом от двигателя постоянного тока используют низкое напряжение, обычно 24 В, 12 В или 5 В. В вентиляторах охлаждения для компьютерного оборудования используют исключительно бесщёточные двигатели постоянного тока, которые производят намного меньше электромагнитных помех при работе. В машинах, которые уже имеют двигатель, вентилятор часто соединяется непосредственно с ним — это можно видеть в автомобилях, в больших системах охлаждения и веятельных машинах. Также вентиляторы насажены на валы многих электродвигателей мощностью 1 кВт и более, протягивая через обмотки двигателя охлаждающий воздух — это называется самовентиляцией электродвигателя. Для предотвращения распространения вибрации по каналу вентиляторы комплектуются тканевыми компенсаторами или гибкими вставками.

Широкое распространение получили два конструктивных исполнения (схемы) расположения электродвигателя:

По схеме №1 вентиляторы поставляются с электродвигателем, который соосно установлен рабочему колесу;
По схеме №5 двигатель выносится за рабочий корпус и устанавливается на опорах, а крутящий момент передаётся через клиноременную передачую.
