Внутренний блок кондиционера: 5 типов, характеристики, размеры и установка

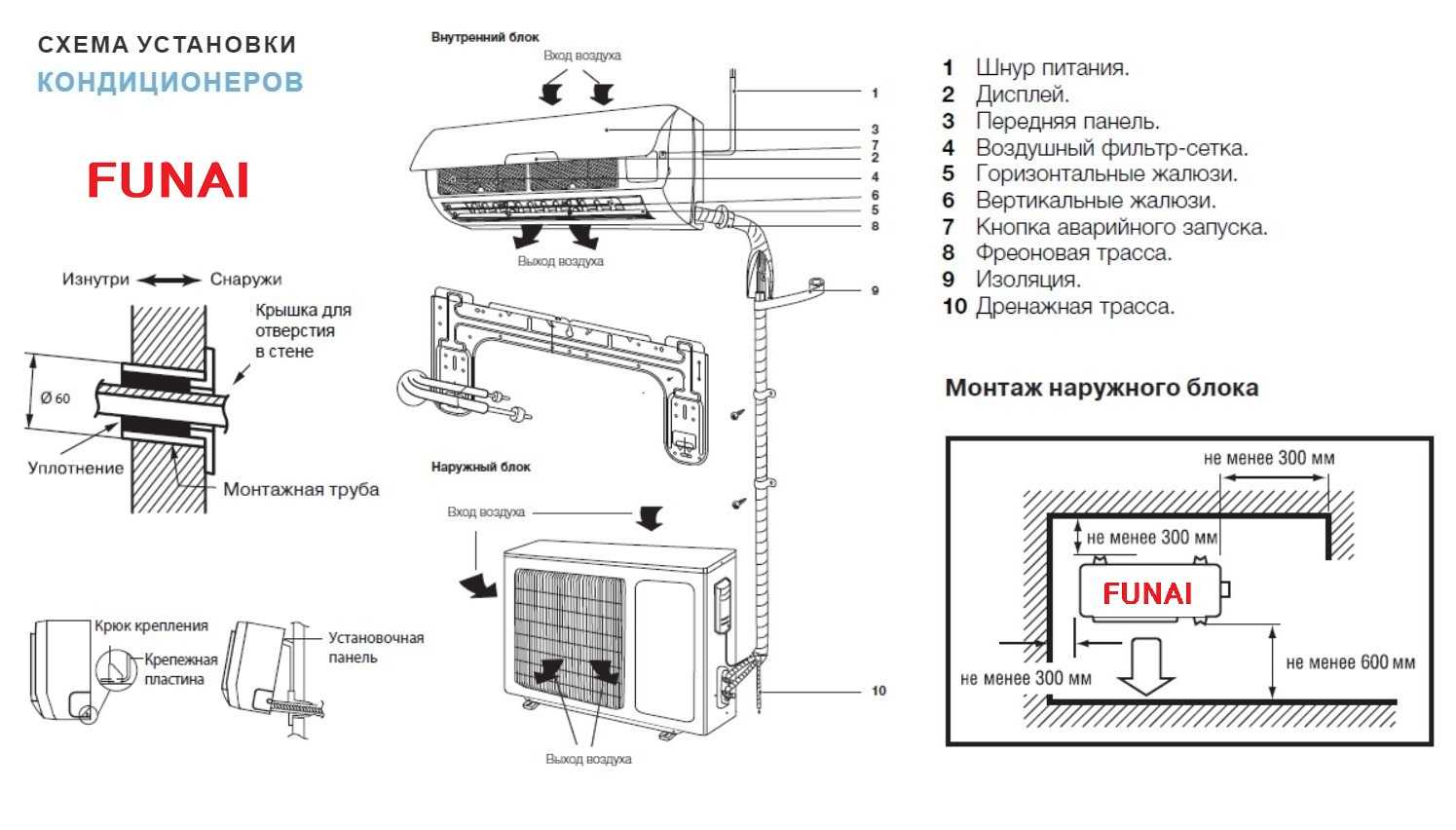

Дренажный слив

Операция по укладке дренажной дренажной трубы может проводиться как до начала работ по возведению холодильного контура (сразу после монтажа внутреннего блока), так и после них. Для создания водоотвода подойдет только специальная пластиковая труба с армированием — она легко гнется, в сложенном состоянии пространство в ней не уменьшается, внутренние стены гарантированно не содержат раковин и шероховатостей, т.е полностью гладкие.

Стремясь упростить задачу или немного удешевить монтаж, монтажники могут использовать пластиковую трубу без армирования или резиновую трубу — оба варианта не подходят, так как уменьшается зазор в колене и на неровных внутренних стенках поселяются различные микроорганизмы, привлеченный влажной атмосферой. В результате некачественная дренажная труба забьется и вода потечет из внутреннего блока сплит-системы; подходя к фену, семьи почувствуют неприятный запах.

Дренаж из дренажной трубы правильнее будет сливать в канализацию, на это есть две причины:

в благоустроенных жилых массивах вывод выхлопа на улицу будет неприязненно воспринят соседями, а также ТСЖ;
когда температура наружного воздуха опускается ниже 0 ° C, расход сливного шланга уменьшится в размерах из-за замерзания, конденсат будет стекать из фена к стене и полу комнаты.

Виды

Существует много разновидностей сплит-системы, которые различаются по мощности, месту эксплуатации и формам.

Настенная

Ее называют бытовой или домашней, поскольку чаще, в жилых помещениях устанавливается именно она. Достоинство этого вида заключается в низкой стоимости, так как его можно приобрести за 12000 р. Стандартно уличный блок устанавливается под окном, а комнатная часть монтируется под потолком для большего радиуса обдува.

Потолочная и напольно-потолочная

Этот вид сплит-систем менее распространен, однако удобен. Комнатный блок можно установить в нижней части стены или на потолке, но только если у вас нет натяжного потолка. Если устройство установлено в нижней части комнаты, тогда поток воздуха будет направлен вверх, а струя потолочного кондиционера будет обдувать по горизонтали. Это избавит вас от прямых попаданий, а комната будет охлаждаться равномерно.

Существуют улучшенные конструкции, способные одновременно захватывать четыре направления, при этом с помощью пульта управления вы сможете изменять мощность каждого из них.

Канальная

Устройство чаще используется в офисах и магазинах, поскольку его средняя мощность составляет 10–23 кВт. Особенностью таких сплит-систем является возможность охлаждать сразу несколько комнат. Стандартно поток струи подается для всех разветвлений одинаково, поэтому, если вы хотите подавать для каждой комнаты отдельную температуру, вам придется устанавливать дополнительные электроприводы и термостаты в каждую комнату.

Мульти сплит-системы

Устройство состоит из одного уличного блока и нескольких комнатных. Оно позволяет охлаждать до 5 комнат одновременно, при этом температуру каждого блока можно менять при помощи пульта дистанционного управления.

За счет большого количества шлангов, компрессоров, проводников и вентиляторов, монтировать мульти-систему сложно и долго. Чаще конструкция используется в комплексных бизнес-центрах и промышленных помещениях, поэтому называется промышленной.

Существует два вида мульти сплит-систем:

Фиксированная. Предоставляется в готовом комплекте. Вы можете самостоятельно выбрать необходимое количество внутренних блоков. В дальнейшем нельзя будет добавить или убрать блоки самостоятельно.
Наборная. Этот вариант отличается возможностью одновременного подключения разного количества блоков.

Универсальное устройство дает возможность подключить любой по типу и виду блок.

Инверторная

Инверторный тип устройства оснащен электроприводом, способным автоматически регулировать обороты вентилятора. Если задать соответствующую температуру, то он будет ее поддерживать не постоянным запуском электропривода при изменении показателей, а постоянным изменением оборотов. То есть, двигатель будет работать постоянно, постепенно изменяя обороты. Такой электропривод актуален в местах постоянного присутствия людей. К ним относятся офисы, магазины, конференц-залы и другие публичные места.

Инверторный кондиционер отличается от стандартного меньшим потреблением электроэнергии и большей износоустойчивостью двигателя.

Сплит-системы для аллергиков

Для аллергиков существуют напольные и настенные кондиционеры. Эффективнее очищать воздух будет настенный тип устройства, поскольку из-за сложной конструкции будет происходить улучшенная фильтрация. Внешне сплит-система для аллергиков ничем не отличается от стандартной, но в нем есть отсек для фильтра. У бюджетных моделей есть ограничения по типу фильтров, так как для сложной процедуры фильтрации потребуется мощный компрессор. Дорогие сплит-системы оснащены несколькими порогами, создавая ступенчатую фильтрацию.

Дизайнерские модели

Процесс обработки, охлаждения или нагрева воздуха, в дизайнерских сплит-системах происходит аналогично стандартным. Вся разница заключается во внешнем виде. Такие сплит-системы обычно выделяются уникальными формами и расцветками, чтобы можно было максимально соответствовать интерьеру.

На рынке набирают популярность замаскированные кондиционеры, представляющие собой картины или какой-либо уникальный материал. Причем форма сплит-системы уже не стандартная, а квадратная, прямоугольная или закругленная. Как правило, такие устройства считаются самыми дорогими.

Устройство кондиционера

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
Воздухораспределительная система.
Жалюзи, отвечающие за направление потока воздуха.
Датчики температуры.
Светодиодные индикаторы.
Информационное табло.

Конструкция внутреннего блока

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Помимо главной функции, современные сплит-системы могут иметь дополнительные опции. Так, более совершенные и дорогие модели оснащаются фильтрами тонкой очистки, возможностью увлажнения или ионизации воздуха, возможностью управления с мобильных устройств и т.п.

Zanussi ZACM-08 MP-III/N1 — 4 место

Отличается максимально компактным размером. Прибор не требует дополнительной установки, а небольшой вес позволяет переносить кондиционер по всему дому.

Модель дополнительно оснащена режимами охлаждения, осушения воздуха и фильтрации. При использовании этот напольный кондиционер практически не образует конденсата, благодаря функции автоматического испарения.

К основным характеристикам Zanussi ZACM-08 MP-III/N1 относятся:

работает в помещениях площадью не более 20 кв.м.;
высокий класс энергоэффективности;
отсутствует функция ионизации воздуха;
нет режима обогрева;
есть таймер включения и выключения режимов;
имеет средние показатели по уровню шума.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Чтобы избежать появления конденсата во влажных помещениях, с прибором дополнительно поставляется специальная трубка. Ее выводят в окно, чтобы вывести лишнюю влагу.

Принцип работы

Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.

В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.

После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.

Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.

Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.

Заключение Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Основным агрегатом современного бытового кондиционера является компрессионная холодильная машина.

Холодильная машина (см. рис.) состоит из компрессора (К), испарителя (Т — теплообменник внутреннего блока), конденсатора (Т — теплообменник внешнего блока), терморегулирующего вентиля (ТРВ) и двух вентиляторов (В).

Все указанные узлы, за исключением вентиляторов, соединены между собой трубопроводами и образуют замкнутую систему, в которой находится холодильный агент (как правило это фреон марки R22 или R410).

Таким образом, при работе кондиционера происходит перенос тепла из среды, в которой находится испаритель (внутреннее помещение) в ту среду, где находится конденсатор (улица). Кондиционер не производит холод или тепло, а переносит тепло с одной стороны в другую. Поэтому кондиционер по-другому называют тепловой насос.

Опубликовано: 01.05.2009 | Просмотров: 4104

Ещё статьи из нашей библиотеки

Кaнaльнaя систeмa вентиляции и кондиционирования Vento является модульной, универсальной и дeшeвой. Модульная концeпция позволяeт мaксимaльно приспособить рeшeния проeктировщиков к сложным условиям и .

Мобильные кондиционеры представляют собой моноблочную установку, способную охлаждать воздух в помещении и выбрасывать тепло вместе с горячим воздухом на улицу. Горячий воздух отводится через гибкий пл.

Современные кондиционеры достигают рекордно высоких показателей энергоэффективности. Потратив один киловатт электроэнергии некоторые кондиционеры способны отдавать более четырех киловатт холода или те.

На всякий случай, если вы забыли зачем вы тут. Компания СКН занимается продажей и установкой кондиционеров, систем вентиляции. Мы готовы выполнить весь объём работ, связанных с климатическим обеспечением вашего объекта, начиная от расчёта кондиционирования и вентиляции и заканчивая установкой оборудования и сервисным обслуживанием. Кондиционер в квартире в Москве или же вентиляция коттеджа — спроектируем, рассчитаем и выполним «под ключ».

2002-2021 СКН — группа компаний. Копирование материалов сайта запрещено без согласования с администрацией ресурса.

Отличие от кондиционера

В интерьер жилого помещения, офиса гармонично вписывается сплит система. У нее стильный дизайн. При желании можно выбрать корпус, выполненный в подходящей цветовой гамме. Кондиционер менее эстетичен и комфортен, он больше шумит.

Отличие кондиционера от сплит-системы в том, что последняя может еще и работать в реверсивном режиме, нагревая помещение. Кондиционер часто состоит из одного блока, а система — практически всегда из двух. Модели обычного климатического оборудования различаются способом установки. Мобильные размещают в жилом, офисном помещении, оконные варианты монтируют в проем.

Шум в комнате производят работающие вентиляторы, компрессор. Они находятся внутри корпуса. В сплит системе два, объединенных трубками и кабелем, блока. Все шумно работающие узлы, вынесены наружу. Когда система работает, громкого шума не слышно.

Вопрос

Здравствуйте.читаю ваши ответы про кнопку TEMP и не понимаю ваших ответов. скажу так. 1.задал я температуру к примеру 26 градусов. 2.через какое то время нажав на кнопку TEMP появляется домик,ничего от этого не изменяется ни на экране ни в работе вообще сплит системы. 3.нажимаю еще раз кнопку temp, в домике появляется значок термометра и на ВБ сплита появляется температура в помещении 27 градусов. через 5 секунд она пропадает и на ВБ сплита появляется заданная 26 градусов. 4.нажимаю еще раз temp и появляется знак градусника за пределом домика,но ни на пульте ни на ВБ сплита никаких изменений не происходит. вопрос.зачем при первом нажатии появляется просто домик?что это означает, почему при втором нажатии домик с значком градусника внутри,и мне показывается температура в помещении на 5 секунд на ВБ сплита.и зачем вообще тогда еще одно нажатие где домик с вынесенным градусником который так же не меняет ни нет никакой информации так же как при первом нажатии кнопки с просто нарисованным домиком. какую вообще функцию несут лишние нажатия картинки ?к примеру заданную темпу видно и так на ВБ сплита да и на самом пульте.для чего этот пустой домик и домик с внесенным градусником.для чего темпа в помещении при втором нажатии пропадает через 5 секунд.как вообще увидеть опять темпу в помещении?опять о кругу 3 раза тыкать эту кнопку temp? как то бредово она устроена эта функция. и еще вопрос.максимальная температура на улице при которой может работать сплит?

Как производится монтаж. Что необходимо знать о предприятии-установщике?

Купив сплит-систему, нужно обратиться к мастеру для её установки. Специалист проложит трассу для связующих коммуникаций. В стене делают отверстие диаметром 30-50 мм. Со стороны улицы монтируют наружный блок. В комнате устанавливают внутренний корпус. Далее их соединяют и продувают всю систему фреоном.

Чтобы агрегат работал эффективно и долго, устанавливать его должен человек с соответствующим опытом и знаниями. Лучше всего обратиться в фирму, занимающуюся поставкой кондиционеров. Чаще всего в их специализацию входит и монтаж.

Не рекомендуется искать мастера по объявлениям в газете. Хотя установка в этом случае обойдётся дешевле, но, если возникнут неисправности, вам будет некому предъявить претензии.

Разновидности сплит-систем

Существует достаточно широкая модельная линейка сплит-систем кондиционирования, модели в которой отличаются друг от друга способом установки внутреннего блока.

Настенные

Это самая распространенная модификация, которую используют в небольших помещения. Из названия становится понятным, что блок монтируется на стену. Статистика показывает, что именно этот конструктивный вариант является лидером продаж. И каждый производитель старается удивить покупателей различными формами блока, его цветом и размерами.

При этом настенные модели – это компактные устройства, которые имеют огромный диапазон различных режимов. Поэтому даже искушенные покупатели могут найти для себя необходимую модель, точно подходящую под особые требования.

Потолочные и канальные

Внутренний блок потолочной сплит-системы устанавливается на потолке. То есть, он крепится напрямую к потолочной поверхности. Поэтому блок имеет небольшую толщину. Но вот что необходимо отметить, что такие кондиционеры можно устанавливать и на поверхности пола, направляя выходную щель в сторону потолка. Поэтому эту модификацию часто называют напольно-потолочной.

канальный кондиционер в быту

Чаще всего этот вид климатического оборудования устанавливают в помещения со сложной архитектурой. То есть, нет возможности провести монтаж настенной модели, чтобы она смогла охватывать все пространство комнаты.

Если установить эту марку на потолке, то с помощью заслонок можно воздушный поток направить вдоль плоскости потолка.
Если она устанавливается в полу, то с помощью тех же заслонок воздух можно направить вверх вдоль стен.

То есть, в любом случае появляется возможность организовать равномерное распределение прохлады по всему объему помещения.

Сегодня производители предлагают напольные модели, в которых воздушный поток можно направлять сразу в четыре стороны. При этом каждый поток можно регулировать и настраивать по интенсивности надува в индивидуальном порядке. Это уникальная возможность быстро и равномерно охладить даже самое большое пространство. Для многих приборов универсальность только мешает, потому что за счет определенных опций и функция снижается эффективность действия. Этого нельзя отнести к напольно-потолочным сплит-системам. То есть, они прекрасно работают и на потолке, и на полу.

Что касается канальной сплит-системы, то это обычная установка с теми же двумя блоками. Просто внутренний располагается под подвесными или натяжными потолочными конструкциями. А от него в разные комнаты расходятся каналы, по которым и передается охлажденный воздух. Канальные выходные отверстия закрываются декоративными решетками.

Сам внутренний блок имеет небольшую толщину, но под него все равно необходимо пространство не меньше 40 см. Поэтому такие системы устанавливают в зданиях с высокими потолками.

Если говорить о преимуществах канальной сплит-системы, то надо отметить:

внутренний блок не виден под потолочной обшивкой, то есть, его присутствие не влияет на дизайн помещения;
его можно поместить в любом помещении, лучше в служебном;
снижение шума за счет отсутствия самого блока в комнатах;
возможность охлаждать сразу несколько помещений;
эта разновидность кондиционирования хорошо взаимодействует с вентиляционной системой;
это одна из самых высокоэффективных систем.

Что касается недостатков, то обозначим эти:

сложный и объемный монтаж;
снижение высоты потолков и устройство подвесных или натяжных конструкций;
самостоятельно провести расчеты и подбор затруднительно;
это одна из самых дорогих систем.

Кассетные

Это еще одна модификация потолочного типа, только она отличается от истинно потолочной тем, что ее, как и канальную модель, надо устанавливать в тело подвесной или натяжной конструкции. То есть, лицевая плоскость кондиционера практически должна совпадать с плоскостью фальш-потолка.

Сам весь агрегат располагается в межпотолочном пространстве. Поэтому толщина прибора составляет всего 20-30 см. При этом все соединяющие его коммуникации с внешним блоком располагаются там же.

Сегодня производители предлагают два типоразмера данной сплит-системы – это 60х60 см и 120х60 см. Первая легко встает на место одной из плиток декоративной потолочной системы. Что иногда выигрышно смотрится.

Говоря о преимуществах кондиционеров этого вида, необходимо отметить две основные позиции:

Сплит-система сливается с потолочной поверхностью, она не выступает, видна лишь ее декоративная часть.
Равномерное распределение охлаждающего потока сразу по четырем направлениям. Это дает возможность использовать один прибор на большое помещение.

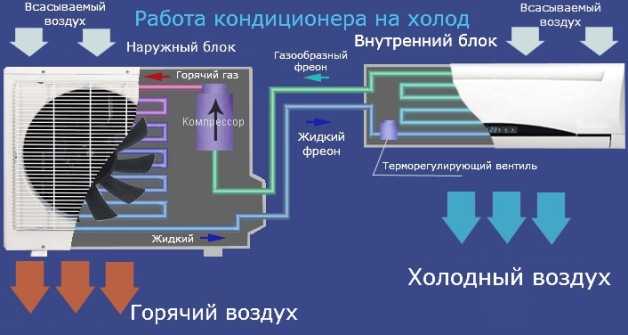

Работа кондиционера
