Дисторсия — что это и как корректировать

Виды дисторсии

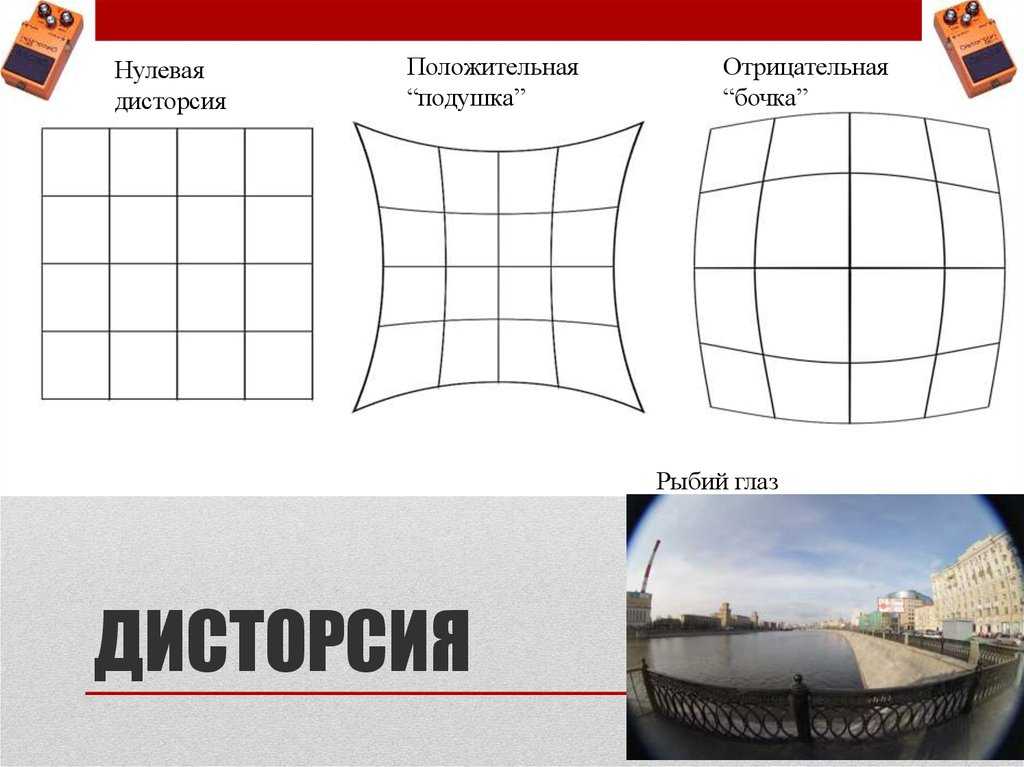

Наиболее распространенными видами данного дефекта считаются «подушкообразная

», а также «бочкообразная
» дисторсии. Для бочкообразной дисторсии характерно выгибание линий наружу, при этом изображение становится выпуклым, главным образом это касается, линий по краям кадра. А для подушкообразной
— изгиб линий, который направляется ближе к центру кадра, линии при этом как бы вогнуты. Кроме того, подушкообразную
дисторсию иногда ещё называют отрицательной, и она является характерной для широкого угла. А бочкообразная, или положительная дисторсия, чаще всего может проявляться на длинных фокусах.

Общая характеристика

Дисторсия является закрытым повреждением связочного аппарата, который возникает при неестественном движении колена. Травмирующим фактором может выступить как резкая, так и чрезмерная двигательная активность, непривычное направление или амплитуда сгибания, разгибания, превышающая норму.

В моменты, когда нижняя конечность выполняет такие движения, значительная нагрузка приходится непосредственно на связки. Если травмирующий фактор превышает норму, связочные ткани просто не выдерживают напряжения и начинают рваться.  В зависимости от прилагаемой силы может происходить повреждение разной степени тяжести. Самым сложным считается полный разрыв связки. В некоторых случаях такое повреждение может наблюдаться в комплексе с отрывом костном ткани, с вывихом или смещением колена.

Чаще всего повреждаются боковые медиальные и латеральные связки, но не исключен вариант разрыва внутренних структур. Такие травмы фиксируются не только в спорте, но и в быту, и считаются довольно распространенными.

Совместно с тканями связки могут повреждаться нервные волокна и сосудистые элементы, что и дает характерную симптоматику в виде резкой боли и умеренного кровоизлияния.

Дисторсия: Бочка, подушка и перспектива

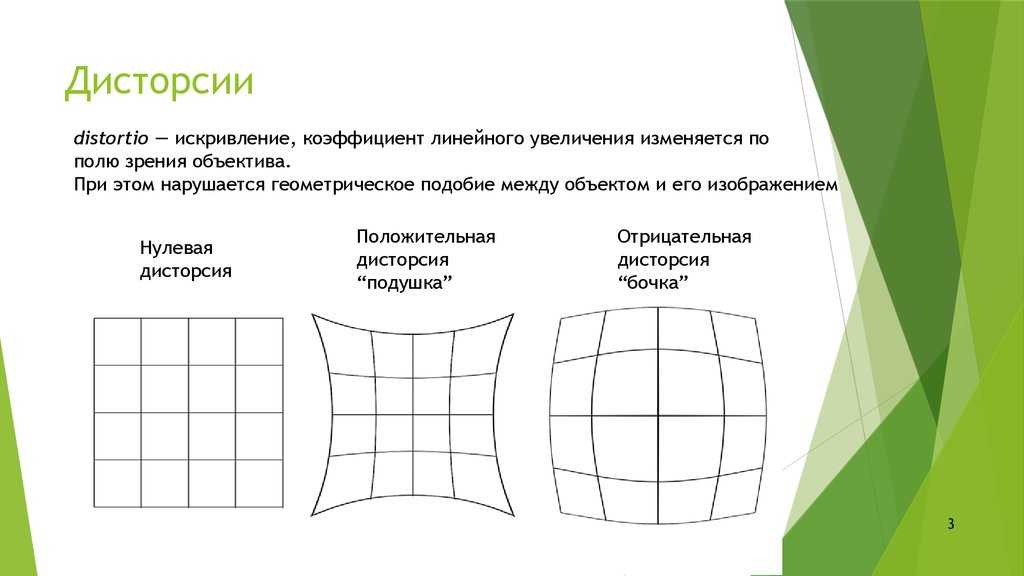

Этот вид несовершенства заставляет прямые линии выглядеть выгнутыми наружу или вогнутыми внутрь, а также влияет на передачу глубины.

К самым распространенным категориям дисторсии относятся:

Подушкообразная. Прямые линии будто вгибаются внутрь снимка. Обычно появляется у телеобъективов или на телефотографическом конце зумного объектива.

Бочка. Прямые линии выгибаются наружу. Чаще всего проявляется при работе с широкоугольными объективами или на широкоугольном конце зумного объектива.

Искажение перспективы. Проявляется, когда параллельные линии сходятся. Причина – камера не направлена перпендикулярно этим параллельным линиям; при съемке деревьев и архитектуры это обычно значит, что камера не направлена на горизонт.

При работе с пейзажной фотографией дисторсию горизонта и деревьев обычно наиболее легко заметить. Размещение горизонта вдоль центра изображения поможет минимизировать проявление всех трех типов дисторсии.

Техническое примечание: Дисторсия перспективы – не совсем настоящая дисторсия из-за того, что она является естественной характеристикой трехмерного зрения. Мы видим это своими глазами, но наш мозг знает корректное расположение объектов в 3D-пространстве и поэтому не воспринимает линии как сходящиеся. Если хотите узнать больше, почитайте уроки о широкоугольных объективах и использовании tilt-shift объективов для контроля перспективы.

Коррекция

К счастью, каждый из вышеперечисленных типов можно исправить. Однако, это стоит делать только в случае необходимости, например, с субъектами, включающими прямые линии или чем-то очень геометричным. Например, архитектурная фотография – самая чувствительная сфера, в то время как при ландшафтной съемке дисторсия почти не присутствует.

У ПО для обработки обычно есть слайдеры для исправления подушко- и бочкообразной дисторсии, а также горизонтальное/вертикальное исправление перспективы. Однако, убедитесь, что используете функцию наложения сетки (если она имеется), чтобы иметь возможность оценить результат своей работы.

Недостатки

Коррекция дисторсии обычно требует обрезки искривленных граней кадра, что может повлиять на композицию. Она также перераспределяет разрешение снимка; при избавлении от подушкообразного искривления, края станут немного более резкими (за счет центра), в то время как устранение бочкообразной дисторсии сделает резким центр (за счет граней). При работе с широкоугольным объективом, бочкообразная дисторсия – неплохой способ компенсации смягчения граней, которое является частым последствием использования этого объектива.

Искажение Перспективы

Искажения перспективы вызваны проецированием объекта в трёхмерном пространстве на плоскость. Например, фотограф находится на земле и фотографирует здание.

По закону перспективы нижние этажи здания находятся ближе к фотоаппарату и выглядят шире, чем верхние этажи. Поэтому стены на фотографии выглядят как наклонные прямые линии.

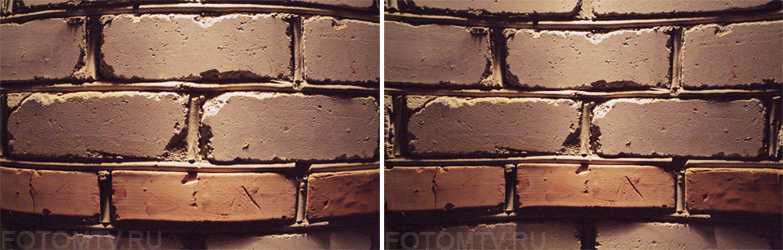

Исходное изображение	После исправления перспективы по ширине

Исправление наклонных линий, которые в реальности являются вертикальными (колонны, стены и т. п.), будем называть перспективой по ширине.

Иногда, фотографируя интерьер в помещении, объект съемки не помещается в кадр под прямым углом. Поэтому его фотографируют немного со стороны, а горизонтальные линии становятся наклонными, в результате возникают искажения перспективы по высоте.

Исходное изображение	После исправления перспективы по высоте

В общем случае, для исправления перспективы по ширине достаточно задать две вертикальные линии, а для исправления перспективы по высоте – две горизонтальные линии.

Автор статьи: Дмитрий Бушнев

Меры профилактики

Для того чтобы заболевание не начало обостряться, необходимо контролировать буквально все свои движения. Повороты головы должны быть мягкими и аккуратными, не должно быть никаких резких движений.

Рекомендуем вам почитать:

Признаки нестабильности шейного отдела позвоночника

Придерживайтесь следующих рекомендаций:

• спина должна быть прямой при выполнении физических упражнений, смотреть следует прямо;
• для начала лучше выполнять приседания, не следует делать наклоны;
• груз должен быть размещен по центральной части тела;
• непозволительно выполнение резких и интенсивных движений;
• груз, который был перемещен, следует ставить, а затем движения выполнять в обратной последовательности;
• поднятие должно быть медленным и плавным.

Стоит обратить внимание на состояние вашего матраса. Он должен быть в меру мягким, а лучше жестким

Также следует следить за положением вашей подушки. Она не должна быть слишком мягкой и не должна чересчур возвышаться над кроватью.

Почему возникает дисторсия

Дисторсия может возникать по нескольким причинам. Одной из них является схождение параллельных линий, когда фотоаппарат находится в наклонном положении или его наклоняет фотограф — чаще всего это искажение возникает во время съемки высоких зданий с нижнего ракурса. Кроме того, дисторсия может возникнуть и в случае использования дешевых объективов сомнительного качества. Вообще, данная особенность свойственна зум-объективам, то есть, объективам с переменным фокусным расстоянием. А объективы, у которых фокусное расстояние является постоянным, обеспечивает безупречно четкую композицию безо всяких геометрических искажений.

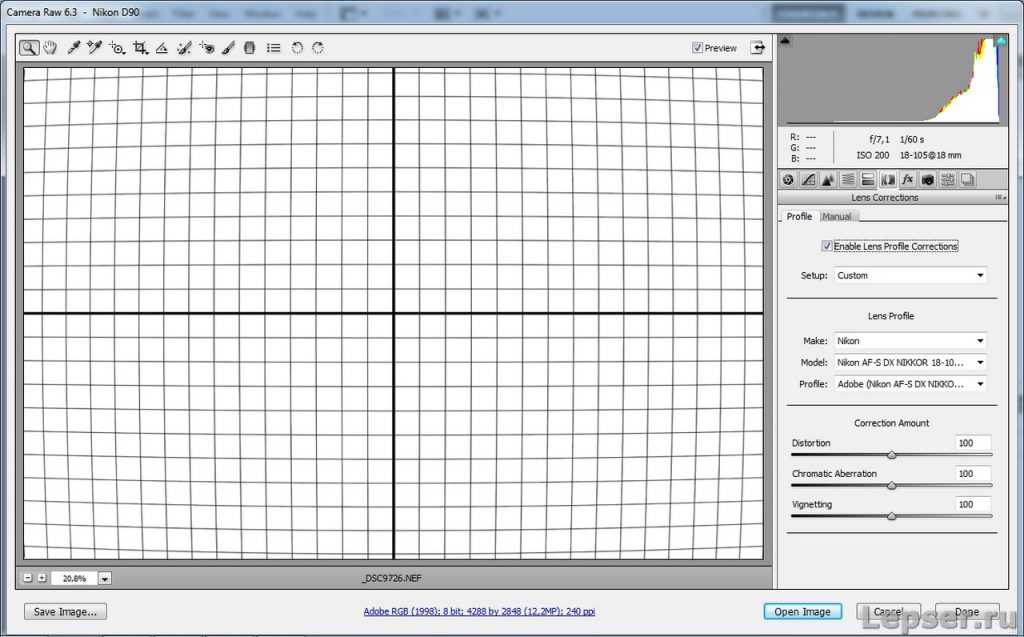

Автоматические профили коррекции объективов

Современные программы для работы с RAW часто оборудованы функцией коррекции объектива при помощи заранее подготовленных параметров для огромного количества сочетаний камер и объективов. Если такая возможность есть, она может сохранить множество времени. Adobe Camera RAW (ACR), Lightroom, Aperture, DxO Optics и PTLens имеют эту функцию в самых свежих версиях.

Не бойтесь использовать их не только с настройками по умолчанию в 100% (полная коррекция). Некоторые, например, предпочитают сохранять небольшое виньетирование и дисторсию, но полностью корректировать хроматические аберрации. Хотя в случае с ХА, лучшие результаты обычно достигаются при ручной работе.

Если вы используете коррекцию объектива как часть процесса постобработки, порядок выполнения может влиять на результат. Удаление шума обычно эффективнее перед удалением ХА, но усиление резкости нужно производить после, так как это может помешать чистке ХА. Хотя, если вы используете программы для работы с RAW, можете особо не волноваться о порядке – все коррекции будут разумно применены.

ФотоМАСТЕР — программа для стильной обработки

Кстати, об эффектах. Хотим вам рассказать об одной занятной программе, с помощью которой вы сможете добиться интересных снимков. ФотоМАСТЕР обладает русскоязычным интерфейсом, поэтому никаких головоломок с пониманием меню и лихорадочных метаний среди кнопок не возникнет. 100+ уникальных фильтров, способных подчеркнуть настроение фотографии, полуавтоматизированный процесс работы, который позволит выделить лучшие стороны снимка в несколько кликов, и несложная замена фона — вот чем вам понравится эта программа.

Среди других возможностей ФотоМАСТЕРА:

• пресеты для эффектной бьюти-ретуши;
• инструменты для пластики лица и фигуры;
• функция пакетной обработки снимков;
• быстрое удаление ненужных предметов или людей из кадра;
• изменение цвета отдельных элементов;
• обрезка и исправление геометрических искажений.

Избавиться от дисторсии легко. Загрузите снимок, зайдите в раздел «Инструменты» –> «Геометрия». Потяните бегунок на шкале «Дисторсия» влево, если хотите исправить вогнутость, и вправо, если требуется уменьшить выпуклость. Скачайте фоторедактор и добивайтесь идеальных снимков, убирая искажения любого рода!

Уберите дисторсию одним движением

Диагностика

Диагностировать дисторсию можно после комплексного обследования пациента. Обычно при травме человек может четко указать, когда произошло повреждение и описать характер случившегося. В остальных случаях причину патологии необходимо устанавливать уже после постановки диагноза.

Определение дисторсии возможно следующими способами:

• осмотр шейного отдела позвоночника и пальпация в месте жалоб. При пальпации можно установить наличие патологической подвижности позвоночника в шейном отделе, а также диагностировать отечность;
• рентгеновское исследование – обычно анализ позволяет исключить перелом позвонков и подтвердить их правильное или неправильное положение;
• магнитно-резонансная томография – наиболее информативный анализ, дающий возможность увидеть разрыв или частичный надрыв связок и сопутствующих повреждений, которые произошли в результате травмы.

Художественный инструмент

Если Вы когда-нибудь держали в руках объектив fisheye

(рыбий глаз), то уже должны были видеть яркий пример дисторсии, только на фишае это фишка, которая всем знакома и нравится. Фотографии, снятые рыбьим глазом, корректируют крайне редко. Результатом съемки на фишай становится круговая картинка, а кадр по-прежнему прямоуголен. Такие объективы есть и у Canon, и у Nikon.

Также при фотографировании создадут дисторсию tilt-shift

объективы, к которым намеренно прибегают любители архитектурной и технической съемки. Эта оптическая конструкция с возможностью наклона и сдвигом, позволяющими контролировать перспективу.

Если Вам жаль денег на такой объектив, можете попробовать добиться похожего эффекта в фотошопе.

Симптоматика и механизм развития отдельных видов дисторсий

Дисторсия сустава – это закрытая травма, возникающая в результате резкого движения большой амплитуды в непривычном для суставного сочленения направлении. Чаще страдают суставы верхних и нижних конечностей (согласно международной статистике, основная доля растяжений приходится на голеностопное и лучезапястное сочленения).

В большинстве случаев механизм развития дисторсии следующий — один из сегментов конечности остается зафиксированным, а другой совершает движение, от силы и резкости которого и зависит степень повреждения.

Клинические признаки определяются выраженностью травматических повреждений. Обычно наблюдаются следующие проявления заболевания в зависимости от его степени.

1. Незначительная отечность в области травмы; боль, усиливающаяся при пальпации поврежденной области и при движениях; функции сустава не нарушены. Пациент может самостоятельно передвигаться, ощущая при этом умеренные болезненные ощущения. Основной признак растяжения первой степени — отсутствие кровоизлияния в область околосуставных тканей.
2. Отечность и кровоизлияние распространены ниже, выше и сбоку от места травмы. Пальпация суставной области сопровождается значительной болезненностью, наблюдается ограничение движений в суставе. При повреждении внутренних структур развивается гемартроз (кровоизлияние в суставную полость).
3. Присутствует сильный болевой синдром в покое, отчетливо выражены отечность и кровоизлияние, которые захватывают близлежащие ткани. Функция сустава нарушена, активные движения невозможны, пациент не может самостоятельно двигаться. При рентгенологической диагностике можно выявить повреждение кортикального слоя костной ткани в области травмы.

Наиболее ярко проявляется симптоматика дисторсии при повреждениях тазобедренных суставов. Это связано с размером самого сустава и развитостью мышечных структур в области бедра.

Прогноз на выздоровление

Дисторсия редко приводит к опасным последствиям, исключение составляют смешанные травмы, при которых наблюдаются более тяжелые поражения. При правильном лечении уже через один-два месяца больной приходит в норму. Но стоит понимать, что терапия обязательна, так как любые травмы могут становиться причиной воспалительного процесса или разрыва тканей. В таком случае прогноз на выздоровление зависит от тяжести сопутствующих нарушений и запущенности дисторсии.

Внимание! При повреждении шейного отдела позвоночника в некоторых случаях даже излеченная дисторсия может стать причиной периодических головных болей. Обычно они возникают после тяжелой физической работы, перенапряжения области шеи или неудобной позы во время сна

Виньетирование

Этот дефект описывается как постепенное уменьшение света вокруг краев фотографии и это, пожалуй, самая заметная и простая в устранении проблема.

Обратите внимание на то, что внутреннее виньетирование наиболее проблемно лишь в верхнем левом и нижнем правом углах из-за предмета съемки, даже учитывая, что эффект одинаково применяется со всех сторон

Виньетирование можно разбить на две основные категории:

Физическое. Часто его невозможно исправить кроме как прибегая к обрезке или ручному освещению/клонированию. Выглядит как сильное, резкое затемнение, появляющееся обычно только в самих углах снимка. Причины – нагроможденные/большие фильтры, крышки объектива или другие объекты, физически блокирующие свет вокруг края кадра.

Внутреннее. Обычно легко корректируется. Выглядит как плавное, часто слабое затемнение от центра изображения. Появляется из-за внутренней работы определенного объектива или камеры. Обычно этот тип становится наиболее заметным с меньшими f-числами, при использовании зума или широкоугольных объективов, а также при фокусировании на отдаленных предметах. Цифровые зеркальные камеры с кропнутым сенсором обычно менее подвержены появлению виньетирования из-за того, что темные грани просто обрезаются (в отличие от полнокадровых моделей).

Техническое примечание: Внутреннее виньетирование состоит из двух категорий: оптическое и натуральное. Первое можно минимизировать, диафрагмируя объектив (использовать большие f-числа), но второй тип не зависит от настроек объектива. Поэтому натуральное виньетирование неизбежно, если не использовать объектив с меньшим углом обзора или специальный корректирующий фильтр, который отбрасывает свет к центру изображения (редко используется где-то кроме крупноформатных камер).

Коррекция

 Виньетирование часто можно исправить при помощи одного только слайдера «количество», хотя иногда может потребоваться изменить центр коррекции, используя слайдер «средняя точка» (он используется редко). Однако, коррекция увеличит количество шума вокруг краев, так как цифровое осветление снимка одинаково усиливает сигнал и шум.

Искусственное виньетирование

Некоторые фотографы намеренно добавляют эффект виньетирования своим фотографиям, чтобы привлечь внимание к центральному субъекту и сделать края кадра менее резкими. Однако, вам может потребоваться применить эффект после того, как снимок будет обрезан (иногда это называют «виньетирование после обрезки»)

Как исправить дисторсию объектива в фоторедакторе

Многие фоторедакторы оснащены функцией коррекции дисторсии объектива. Рассмотрим, как улучшить фотографию в программе фотошоп.

Для этого понадобится открыть нужное изображение и провести несложные манипуляции:

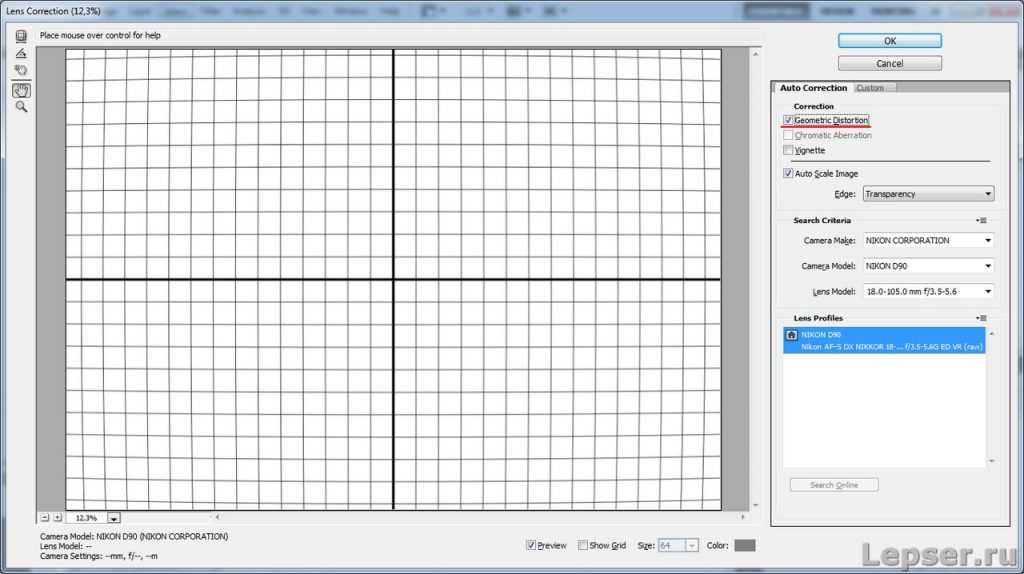

1. Открыть меню «Фильтр», кликнуть по строке «Коррекция дисторсии».
