Что такое цифровая печать: виды и принцип работы

Функционал плоттера

Во многом, функционал плоттера схож с принтером, но в большинстве случаев его применяют для широкоформатной печати:

Нанесение объектов на самоклеющуюся пленку;
Создание презентаций на носителях большой площади;
Распечатка рекламных баннеров и постеров;
Выполнение различных проектов и чертежей.

В силу своих больших габаритов, особенностей применения, данное оборудование редко можно повстречать у мастера дома. Большим спросом подобные устройства пользуются у:

Полиграфических фирм;
Рекламных организаций;
Картографических центров;
Дизайнерских бюро;
Проектных предприятий.

Оборудование

Для полноценной работы небольшой типографии применяется следующее оборудование:

Копировальный аппарат: должен соответствовать не только формату А4, но и А3, а то и выше, обязательно быть высокопроизводительным, работать с большой скоростью.
Ризограф: требуется для черно-белой печати, делает большое количество копий (1–2 в секунду).
Лазерное МФУ (многофункциональное устройство).
Сканер: можно приобрести отдельно для более точной работы и масштабирования.
Ламинатор.
Резак: для нарезки листов бумаги.
Копировальная рама.
Брошюровальное устройство: для переплета документов.
Компьютер для просмотра данных от клиентов.
Расходные материалы для бесперебойной работы оборудования.

Для профессиональных типографий оборудование еще шире. Все оборудование можно разделить на три группы: допечатное, печатное и постпечатное. В каждой из этих групп находится достаточно объемный список предметов техники. Рассмотрим самые распространенные.

Допечатное оборудование:

копировальные рамы,
широкоформатные сканеры,
оборудование для перемотки рулонной бумаги,
оборудование для изготовления упаковки,
экспокамеры.

Печатное оборудование:

ризографы (или дупликаторы),
офсетные машины,
плоттеры,
сушильные устройства,
трафаретные станки.

Постпечатное оборудование:

резаки,
термоклеевые машины,
ниткошвейное оборудование,
сталкиватели (джоггеры),
обрезчики углов,
степлеры,
скобошвейное оборудование,
брошюровальные устройства (переплетчики),
ламинаторы.

Чтобы обустроить типографию внутри, необходимы также мебель, включая столы, полки, стеллажи и витрины.

Как работает струйный принтер?

Для работы струйного принтера используются очень мелкие капельки чернил для воспроизведения изображений на бумаге. Капли чернил контролируются цифровым сигналом, чтобы жидкая краска распылилась на бумаге. Величина капель струйных чернил составляет примерно 50-60 мкм, т.е. эти капли меньше диаметра волоса человека (70 мкм), но крупнее частиц тонера.

При печати фотографий струйный принтер воспроизводит высококачественные изображения, близкие к фотографическим. Струйные принтеры работают с бумагой и другими основами, в том числе, с рулонной бумагой. Это позволяет печатать крупноформатные материалы в высоком разрешении.

Сфера применения оборудования

Спектр применения такой техники довольно широк. Зачастую, ввиду довольно высокой стоимости, печатные машины покупают в типографии со средним или крупным оборотом в качестве основной техники для изготовления всех видов продукции.

Так, на рулонных цифровых печатных машинах есть возможность создавать баннеры и листы для плакатов, при этом применяя краску, устойчивую к влаге и солнечным лучам. В результате получается изделие, которое способно без повреждений простоять несколько сезонов на улице без дополнительной защиты.

Еще один вариант применения — это печать на холстах репродукций картин. При правильной цветовой калибровке и выборе качественных расходных материалов такие произведения искусства отличить от оригиналов можно только при очень близком рассмотрении. В настоящее время подобные картины ценятся, поскольку позволяют относительно недорого украсить интерьер любой комнаты, будь то жилое помещение или офис.

Листовые печатные машины могут использоваться для изготовления больших тиражей продукции наподобие визиток, раздаточного материала, буклетов и многого другого. Удобство состоит в том, что они обладают довольно высокой скоростью работы и способны справляться с большими партиями в сжатые сроки. Если предприятие пришло к решению купить печатную машину любого типа, то установку и начальную настройку лучше поручить профессионалу, авторизованному компанией-производителем. Так можно быть уверенным, что все будет сделано согласно инструкции, и сохранится гарантия.

Преимущества цифровой печати

Технологии цифровой печати в течение последних лет значительно усовершенствовались, получив гораздо больше преимуществ перед традиционными методами печати.

Вот некоторые из них:

Возможность использовать цифровое оборудование дома и в офисе. Не дорогостоящая цифровая печать доступна любому частному лицу и предприятию, даже некрупному, потому как при работе с данными устройствами нет необходимости в настройке печатных офсетных пластин.
Динамическая печать – вид печати, применяемый при необходимости отображения различных изображений из одного файла.
Художественная печать – метод цифровой печати, позволяющий создавать репродукции различных произведений искусства на специальной бумаге, используя пигментные чернила.
Печать по требованию – цифровая печать позволяет решить множество задач, в том числе, создавать материалы с определенными параметрами (например, книга с именем ребенка, либо свадебные фотоальбомы с именами молодоженов и т.д.). С помощью цифрового оборудования можно создавать материалы с любым тиражом и количеством страниц, применяя различные способы их соединения.
Применение для рекламы – цифровая печать часто используется для создания рекламных материалов – наружных баннеров, вывесок, объявлений и т.д.
Фотография – одна из областей печати, стремительно развивающейся и совершенствующейся в последнее время.
Архитектурное проектирование. Благодаря цифровой печати можно наносить изображения на различные поверхности, что значительно расширяет возможности архитектурного проектирования.

Источник

Что такое цифровая печать?

Технология цифровой печати впервые появилась в семидесятых годах прошлого века. Самые первые образцы полиграфической продукции, созданные таким способом, были изготовлены на лазерном принтере. Главной особенностью данного метода является то, что для получения изображения или текста не нужно использовать оригинальный образец. Для того, чтобы создать любое количество экземпляров, вам достаточно просто иметь отдельный файл необходимого формата.

Еще одной особенностью цифровой печати является то, что она совершенно не требует никакой предпечатной подготовки. Вся обработка файла может ограничиться оформлением оттенка будущего изделия и толщины его контуров. В зависимости от того, какие печатные машины используются для данного процесса, выделяются две основные технологии нанесения необходимого изображения:

Электрофотография – способ, при котором для того, чтобы передать необходимое изображение, используется специальный барабан, который по-другому называют фоторецептор. На самом начальном этапе работы на такой барабан наносят электрический заряд, после чего под действием лазера происходит распределение краски. Далее изображение переносится с барабана на необходимую поверхность.
Струйный принцип позволяет передавать необходимый оттенок, используя при этом так называемые сопла.

Трафаретная печать

Использование современной цифровой электроники в трафаретной печати позволило фирме RISO (Япония) создать в 80-х годах серию печатных трафаретных машин, получивших название ризографы. В этих машинах процессы подготовки рабочей матрицы (трафаретной формы) и печати объединены, что дает возможность получить первый оттиск с разрешающей способностью до 16 точек/мм через 20 с после установки оригинала.

На рис. 3 приведена схема ризографа, позволяющего печатать с оригинала форматом от А6 до A3, получая копии в выбранном масштабе. Копируемый оригинал перемещается в зону действия сканера, который передает считываемую информацию в цифровом виде на термоголовку, прожигающую на специальной многослойной пленке (мастер-пленке) отверстия. Пленка автоматически сматывается с кассеты и отрезается на необходимую длину. Подготовленная рабочая матрица автоматически устанавливается на цилиндр, внутри которого находится неподвижная туба с пастообразным красителем, который выдавливается через отверстия матрицы. Листоподающее устройство обеспечивает проводку бумаги в зону печатного контакта, после чего готовый оттиск попадает на приемное устройство. Рабочая матрица позволяет получать до 4 тыс. оттисков без потери в качестве. Для получения многокрасочного оттиска необходимо изготовить соответствующую цвету рабочую матрицу и сменить краситель. Отработанные матрицы собираются в специальном приемнике, после чего утилизируются. Как утверждают специалисты фирмы, ризограф занимает промежуточное звено между электрофотографией и офсетной печатью, позволяя надежно, оперативно и с малыми затратами печатать тиражи от 20 до 4 тыс. экз.

Точное позиционирование оттиска, высокое качество печати (600х600 dpi) и новейшая методика обработки изображения позволяют использовать V 8000 в профессиональной печати.

Важной разработкой последнего времени, получившей распространение в Японии, следует признать систему RISO Print Intelligence. Целью разработки этой системы была автоматизация управления потоками печатных заданий в компьютерных сетях, содержащих ризограф и разные другие принтеры

С ее помощью можно максимально эффективно использовать печатные устройства компьютерной сети. Система сама анализирует объем тиража, красочность, а также некоторые другие характеристики, определяет, каким способом тиражировать, например методом лазерной печати или методом ризографии.

В целом система RISO Print Intelligence помимо того, что облегчает работу пользователей сети, оптимизирует печатные потоки, увеличивает эффективность печати в сети за счет уменьшения себестоимости печатной продукции.

Canon

Из выпускаемого фирмой Canon печатного оборудования можно выделить цифровые печатные системы, ориентированные на производство высококачественной цветной продукции: imagePRESS C7000VP, CLC5151, CLC4040, imagePRESS C1. Эти модель отличаются высокой производительностью, превосходным качеством печати и приемлемой стоимостью. Аббревиатура imagePRESS обозначает новый класс аппаратов Canon с возможностью высококачественной цветной печати на материалах формата до 330×487,5 мм и уникальной технологией формирования изображения. CLC (Color Laser Copier) — лазерное устройство для профессиональной цветной печати и копирования. iR C (imageRUNNER Color) применяется для обозначения устройств преимущественно для корпоративной цветной офисной печати и копирования.

Системы Canon imagePRESS и CLC оснащены мощными многофункциональными контроллерами EFI для приема, растеризации, просмотра и контроля материалов перед печатью; управления печатью, процедурой калибровки, диагностики, печати персонализированных заданий и точного контроля цвета. Числа в обозначении моделей информируют о производительности и поколении устройств. Canon imagePRESS C7000VP печатает со скоростью 70 цветных или черно-белых страниц формата А4 в минуту. CLC 5151, CLC4040 — 51 и 40 цветных или черно-белых страниц А4 в минуту соответственно.

Canon CLC5151/CLC4040 — это продолжение линейки Canon CLC32XX/2620. Главными отличиями Canon CLC5151/CLC4040 являются: разрешение печати 1200×1200 dpi 8 bit, новый, интеллектуальный модуль фиксации, улучшенные параметры совмещения и стабильности цвета, новый высокоскоростной модуль сканирования (70 стр./мин), новые финишеры, встроенный модуль для подключения к системе удаленного сервисного администрирования e-Maintenance, опциональная поддержка функции iSend для автоматизированной рассылки по электронной почте сканированных документов и Web Access для доступа в Интернет с копировального аппарата. Эти модели позиционируются для высококачественной цифровой печати малых и средних тиражей. В устройствах применяется новый безмасляный модуль закрепления изображения, обеспечивающий высокую скорость и качество печати на широком спектре материалов. Максимальная емкость системы подачи материала — 5000 листов формата A4.

Печатные комплексы и сопутствующие агрегаты для небольших типографий.

На первом этапе необходимо определиться с производственным помещением и начать укомплектовывать его оборудованием.

Формат мини-типографии предполагает использование следующих технических устройств:

Для сокращения времени печати листов формата А4 необходимо иметь ризограф формата А3. На площади листа А3 размещаются два листа А4. Оптимальная скорость печати ризографа в диапазоне от 60 до 130 страниц в мин.
Для получения качественных копий формата А3 и А4 понадобиться копир со скоростью печати, около 15 листов формата А3 в 1 мин. Сменное оборудование к нему: тонер для печати 3000 страниц формата А3 и фото-барабан с ресурсом от 100 000 копий.
Для печати текста или изображения, заданного в цифровом формате, понадобиться лазерный цветной принтер со скоростью печати около 8 листов в минуту и ресурсом фото-барабана на 7 500 листов.
Для перевода изображений в цифровой формат потребуется сканер, с размерами сканирующего окна 216х279 мм, и способный без дополнительных устройств передавать изображение для печати в принтер.

При ограниченном бюджете все это оборудование можно купить на вторичном рынке в хорошем состоянии.

Производители оборудования рекомендую для своих устройств оригинальные расходные материалы. Для ризографа понадобиться мастер–пленка, для принтера и копира — по сменному фото-барабану. Для выполнения заказов следует запастись бумагой форматов А4 и А3.

Установки для печати в типографии

Продвижение товаров и услуг коммерческих компаний требует большого количества разнообразных печатных материалов. Полноценные полиграфические комбинаты предоставляют весь спектр услуг коммерческой печатной продукции.

Список необходимых типографских машин

Наиболее оптимальное отношение цены к качеству товара, обеспечивает печатная установка, применяющая технологию нанесения изображения с помощью офсетной печати. Эта технология позволяет печатать маленькие и не очень большие тиражи, обеспечивая не плохое качество. Принцип действия оборудования основан на переносе изображения с офсетного вала на печатающий вал. Стоимость оборудования доступна для предприятий малого бизнеса.
Гидравлический бумагорезательный агрегат обеспечивает качественную нарезку бумаги различных форматов с минимальными затратами. Этот резак позволит качественно порезать 30-тысячный тираж.

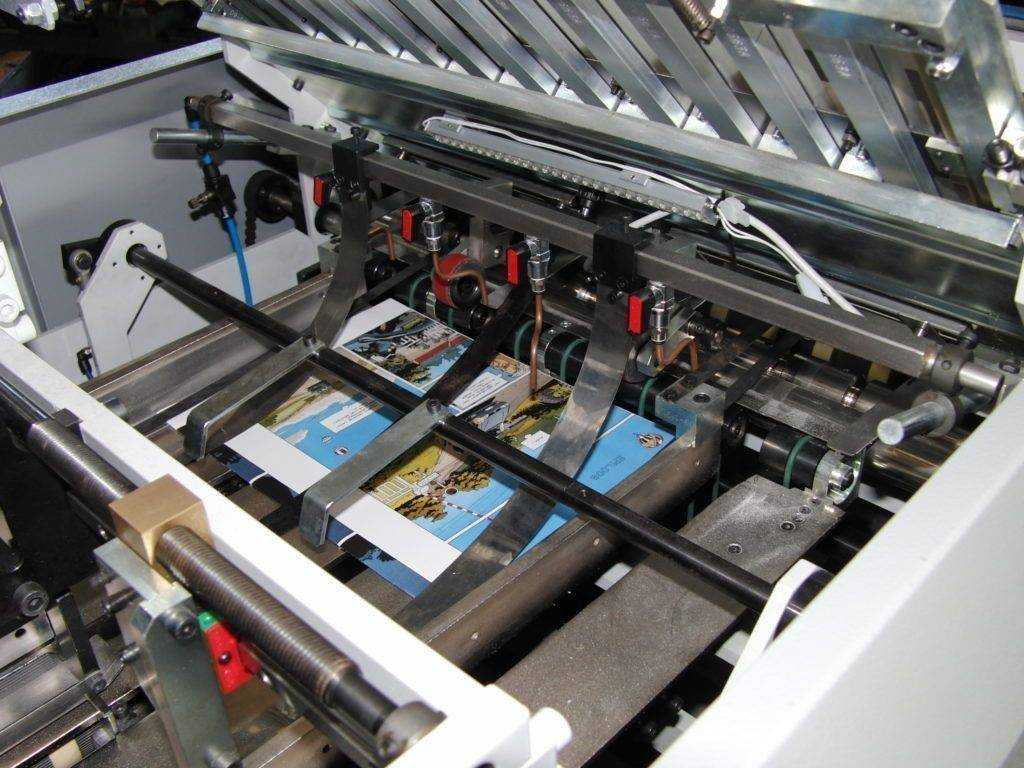

В типографском деле для разбивки и формирования многостраничной брошюры есть специальная фальц машина. Оборудования для выполнения операции фальцовка существует большое количество, каждое со своей уникальной спецификой. На этапе становления типографии будет достаточно машины для создания многостраничных брошюр.

Типографские установки, предоставленные в этом списке, стоят в районе 2 миллионов рублей. Работа этого оборудования может обеспечить печатной продукцией район города или крупный районный центр.

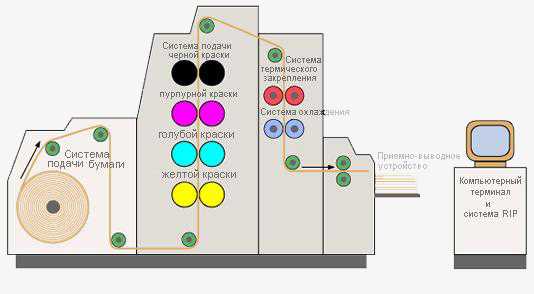

Цифровые печатные машины

В основе работы большинства цифровых печатных машин лежат те же принципы, что и в лазерных принтерах. Они представляет собой системы с созданием скрытого электростатического изображения с последующим его переносом на запечатываемый материал.

Цифровые печатные машины по конструкции ротационные и могут быть как листовыми, так и рулонными. В листовых машинах лист запечатываемого материала остается на печатном цилиндре несколько оборотов. При печати в четыре краски — четыре оборота. При подаче с рулона материал проходит последовательно через несколько печатных головок (например, восемь при печати в четыре краски с двух сторон). Кроме того, на рулонных машинах существует возможность печати оттисков различной величины по длине (в зависимости от объема памяти контроллера печати).

В цифровых печатных машинах по технологии постоянная печатная форма как таковая отсутствует. Роль переменной печатной формы выполняет фотополупроводниковый слой, на котором при каждом обороте барабана заново создаются пробельные и печатающие элементы (скрытое электростатическое изображение). Поскольку эти системы требуют передавать информацию вновь каждый раз, снижается производительность, а скорость печати зависит от времени переноса изображения на «печатную форму».

Процесс получения изображения состоит из трех этапов:

1). Получение скрытого электростатического изображения.

2). Проявление скрытого электростатического изображения.

3). Перенос изображения на запечатываемый материал.

Изображение может быть перенесено на запечатываемый материал либо непосредственно с «формного цилиндра», либо через промежуточный носитель дополнительный офсетный цилиндр. (Офсетный цилиндр, который представляет собой положительно заряженный нагретый металлический барабан, покрытый специальным электропроводящим офсетным покрытием). Многоцветное изображение формируется непосредственно на запечатываемом материале путем наложения несколько однокрасочных изображений.

По сравнению с машинами традиционных видов печати цифровые печатные машины обладают рядом особенностей:

1). Экономически выгодна печать малых тиражей.

Минимальный тираж составляет один экземпляр, печать тиражей более 1000 экземпляров является целесообразной только в случае особой оперативности выпуска продукции и необходимости персонализации оттисков.

2). Персонализация.

Персонализация — это возможность печати на каждом экземпляре тиража индивидуальных текстовых и иллюстрационных материалов. Причем персонифицированные издания печатаются за один проход, поскольку постоянная и изменяющаяся часть печатаются одновременно.

3). Существует возможность печати на различных материалах: разных сортах мелованной и немелованной бумаги; самоклеящейся, прозрачной и матовой пленке, особенно, в рулонных печатных машинах.

4). Возможность перейти от печати одной работы к другой без остановки машины и практически почти без отходов материала.

5). Цифровые печатные машины не нуждается в дополнительном устройстве для получения цветопробы, поскольку оттиск, полученный на них; может использоваться в качестве цветопробы. Кроме того, существует возможность «быстрой цветопробы», т. е. получения пробного оттиска не прерывая печати основного тиража.

6). Электронный листоподбор.

Электронная листоподборка позволяет каждое отдельное многостраничное издание тиража печатать полностью страница за страницей в требуемом порядке, что устраняет необходимость последующей подборки.

7). Существует возможность сохранять публикацию в электронном виде в архивах для последующей повторной печати.

8). Основным преимуществом цифровой печати является возможность внесения изменений непосредственно перед печатью, т.к. цифровые данные легко дополнять и корректировать.

9). Возможна печать изображений (например, логотипов) в определенной области предварительно запечатанного материала, т.е. возможно впечатывание.

Цифровая печать не противостоит традиционным способам печати, а дополняет их в области небольших тиражей. Ее сильная сторона — это оперативность. Цифровой печати принадлежит будущее.

Стандарты бумаги iso 216

Несколько слов о печати. Определение печатного и бумажного листа не надо путать с размером реального листа бумаги в печатном станке. Как правело при печати на одной стороне листа располагают от 2 до 32 страниц в зависимости от формата книги и размера листа бумаги.

Далее напечатанный лист фальцуют (то есть сгибают пополам) каждый новый сгиб перпендикулярен предыдущему. Сложенный в несколько раз один бумажный лист называется тетрадью. Сфальцованные тетради получаются чуть большего размера (на 5-10 мм по горизонтали и вертикали) такой размер называется дообрезной.

Пример спуска полос (раскладки страниц) при печати по 32 страницы в тетради. Красное поле это дообрезной формат.

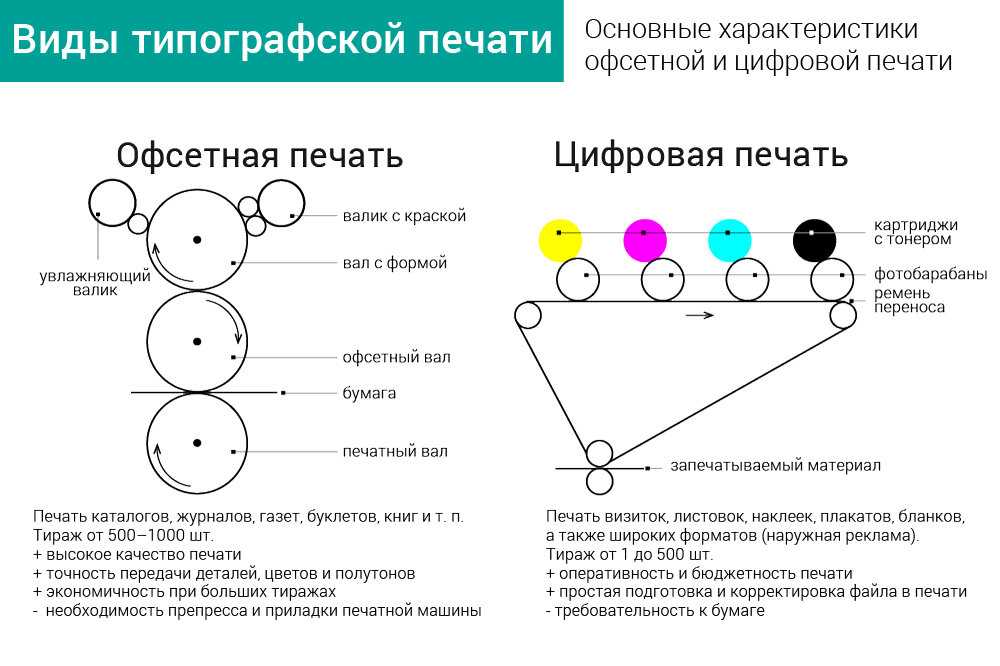

Цифровая и офсетная печать: разница технологий

Принципиальное различие в том, что офсетная печать использует форму с неизменным по ходу тиражирования изображением. Цифровая же печать формирует изображение с каждым оттиском.

Лазерные аппараты используют сухой пигмент, закрепляющийся на бумаге запеканием. Струйные устройства используют жидкие чернила с различными способами закрепления – впитывание, окисление и закрепление под воздействием УФ-излучения.

Офсет использует текучие, относительно густые краски – намного гуще, чем чернила для струйной печати. Промежуточный офсетный цилиндр с упругой поверхностью позволяет использовать бумаги, вызывающие затруднения при цифровом способе.

При цифровой печати трудно, а иногда и невозможно, работать с выделенными цветами красок, так называемыми пантонами, особенно металлизированными, офсет справляется с такой задачей без затруднений.

Наличие офсетного цилиндра делает проще работу с текстурной бумагой и картоном.

Важно!

Офсетные оттиски лучше реагируют на биговку (сгибание). Проще говоря, на цифровом отпечатке по месту сгиба могут образоваться трещины. На офсетном оттиске вероятность растрескивания гораздо меньше.

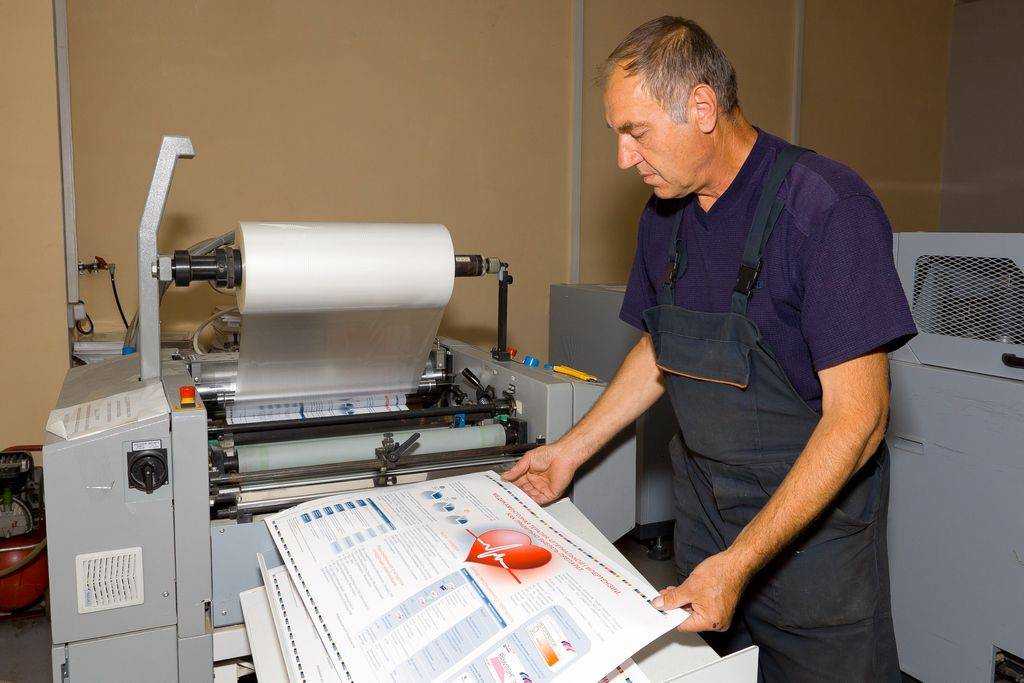

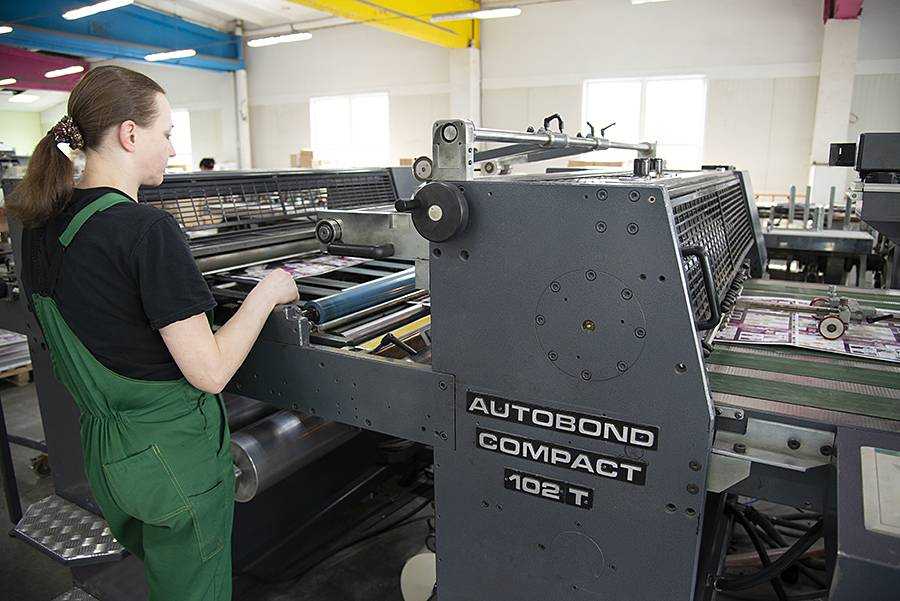

Ламинация (покрытие прозрачной пленкой) цифровых оттисков при плотной запечатке часто требует специальной, более дорогой пленки.

Печатные машины для трафаретной печати

Печатные машины для трафаретной печати используются в шелкографии. При этом способе передача изображения и текста на запечатываемый материал осуществляется с печатной формы, представляющей собой сетку. Сквозь ячейки сетки ракелем продавливается краска. Шелкография применяется при изготовлении небольших тиражей визиток, открыток, подарочных коробочек и пакетиков, баночек, стеклянных флаконов, этикеток, наклеек, кружек, маек, сумок и зонтов с логотипами фирмы, а также другой сувенирной и представительской продукции, производимой на ручном и полуавтоматическом печатном оборудовании. При изготовлении продукции этим способом печати обычно пользуются 1-3 отдельными красками.

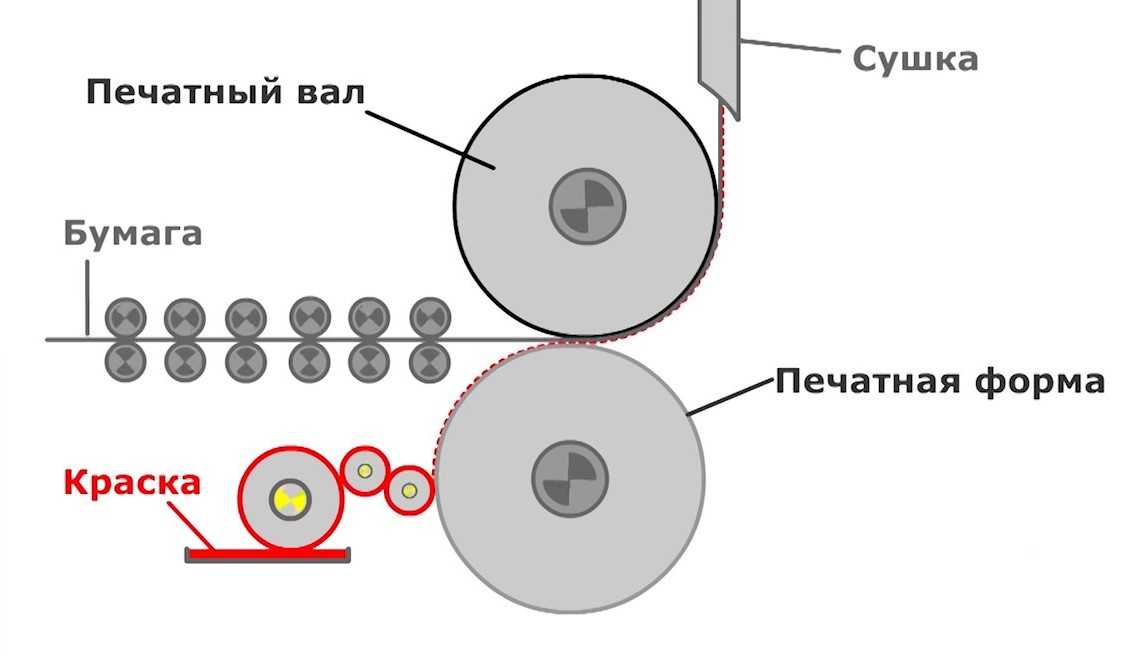

Для изготовления упаковочной продукции и журналов используются печатные машины для глубокой печати. Глубокая печать — это более дорогой способ печати, чем флексография из-за гравирования алмазным резцом печатных валов, изготовленных из сплавов цветных металлов. Этот способ печати передает наиболее богатое (глубокое) полноцветное изображение, но векторные кривые и мелкий текст передает хуже. При глубокой печати передача изображения и текста на запечатываемый материал осуществляется с печатной формы, на которой печатные элементы углублены по отношению к пробельным.

Выше перечисленное печатное оборудование можно использовать еще в нескольких видах печати:

Тампонная печать — метод печати основан на переносе краски с печатной формы (клише) на запечатываемую поверхность с помощью специального упругоэластичного тампона. Области применения: печать на ручках, зажигалках, пепельницах, значках, канцелярских принадлежностях, посуде и мн. др.
Термотрансферная печать — применяется при нанесении изображения на футболки, бейсболки, флаги, спецодежду, металлические таблички, металлические изделия, например, кружки.
Технология термоподъема — предназначена для изготовления рельефной печати. Эта печать делает продукцию наиболее привлекательной и изысканной за счет своеобразной фактуры.
Широкоформатная печать — применяется при изготовлении продукции больше формата А1 и (или) слишком малотиражной продукции при визуальном восприятии с расстояния более 1-3 м. При этом методе используется технология струйной печати.

В мире много печатного оборудования, и у каждого есть свои плюсы и минусы

Важно, какие цели ставит типография перед своим производством, и достигает ли она этих целей. Печатная продукция, как результат всего производственного цикла, является отражением с одной стороны качества выполненных работ и подготовленных материалов на предыдущих производственных этапах, а с другой – качества непосредственно самого печатного оборудования

Источник

Магнитографские цифровые печатные машины

В последнее время за рубежом возродился интерес к магнитографским ЦПМ, разработка которых активно проводилась в бывшем СССР еще в 60-х годах прошлого столетия. Принцип их действия аналогичен электрофотографическим машинам. Разница заключается в наличии барабана, покрытого слоем магнитного материала, на котором с помощью запитывающей головки осуществляется запись скрытого магнитного изображения. Проявляющее устройство производит визуализацию изображения магнитным тонером, который в результате контакта переносится на бумагу и фиксируется в термозакрепляющем устройстве (рис. 4). После очистки цилиндра и стирания изображения рабочий цикл повторяется.

Основной деталью печатающего устройства является магнитный цилиндр, на котором записывается изображение и проводятся все операции печатного процесса, кроме закрепления копии. Цилиндр имеет немагнитную основу, на которую нанесены слои ферромагнитного материала с заданной способностью к намагничиванию, определяемой коэрцитивной силой.

В результате вращения магнитного цилиндра скрытое магнитное изображение попадает в зону проявления. Проявление проводится магнитным тонером. Каждая частица такого тонера содержит вкрапления магнитомягкого ферромагнетика. Содержание последнего в тонере выше, чем в магнитных электрофотографических тонерах, т.к. для эффективного проявления в магнитографии требуется более высокая намагниченность частиц. В цветном тонере ферромагнетик уменьшает яркость цвета, а в черном никакого неблагоприятного воздействия на качество изображения не оказывает. Способность тонера к трибоэлектризации не нужна (и даже вредна), т.к. проявление производится не электрическим, а магнитным полем. В остальном магнитографический тонер не отличается от электрофотографического.

В таблице даны технические характеристики магнитографических цифровых машин.

Магнитографские машины обладают всеми возможностями цифровых машин, т.е. на них возможно осуществлять персонализацию и электронный листоподбор. Скорость печати может изменяться, что позволяет устанавливать их в линию с флексографическими или офсетными машинами для печати переменных данных, а также использовать самостоятельно для печати разнообразной черно-белой печатной продукции.

Выставка drupa 2004 показала, что сегодня идет активное развитие машин цифровой печати с учетом тенденции оперативного изготовления высококачественной печатной продукции и тенденции сокращения тиражей и персонализации печатной продукции. И хотя в настоящее время по форматам и производительности машины цифровой печати уступают традиционному печатному оборудованию, следует ожидать, что в ближайшее время цифровые технологии займут лидирующее место.

Цифровая печать обладает минимальным периодом допечатной подготовки, что обеспечивает рентабельность этого способа при печати малых тиражей. Очевидным является то, что заказ на печать может быть реализован по принципу: там и тогда, где и когда он потребовался, сокращая расходы на хранение и транспортировку.

Цифровая печать имеет много возможностей, таких как:— распределенная печать (дробление тиражей по регионам с учетом их интересов, требований и т.д.);— персональная рассылка;— целевой маркетинг;— изготовление книг за один цикл;— печать по запросу (печатаем только то, что нужно, когда нужно и где нужно);— газета на заказ (индивидуальная подборка материалов с учетом интересов заказчика).

Предполагается, что в 2010 году примерно 90% всех печатных изданий будут формироваться для тиражирования с применением цифровой технологии. В дальнейшем ожидается, что электронные (цифровые) и печатные средства информации будут поровну делить между собой рынок печатной продукции.
