Выравнивание печатающих головок струйного плоттера
Так же, как и принтеры даже невысокого класса, плоттер имеет возможность выполнить такую операцию, как выравнивание головок.
Дело в том, что многие модели плоттеров термоструйной печати (например, серии Design Jet фирмы HP) имеют раздельные головки.
Каждая из них печатает одним цветом и имеет не очень высокий ресурс, т.е. является, по сути дела, расходным материалом.
После замены головок необходимо точно совместить цветовые отпечатки всех головок. Для этого плоттер сначала печатает цветную картинку в виде периодически повторяющихся геометрических фигур.
Затем с помощью оптического датчика, встроенного в каретку, он осуществляет проход каретки над напечатанной областью и, улавливая отраженный луч от этой области, вносит коррективы в дальнейшую работу. Эти и другие настройки запоминаются в памяти.
В памяти плоттера хранится еще много чего…
В заключение первой части отметим, что термоструйная головка имеет ограниченный ресурс работы.
Электронной схеме известен этот ресурс, так же как и ресурс всех остальных узлов и блоков плоттера. Необходимо периодически контролировать эти данные и своевременно менять изношенные детали.
Необязательно менять головку сразу после того, как наступил износ в 100%. Как правило, она еще может поработать какое-то время. Менять надо тогда, когда качество печати заметно ухудшится из-за выхода из строя некоторых сопел. Предварительно хорошо бы сделать очистку печатающих сопел.
Мы кратко рассмотрели сходство струйного плоттера со струйным принтером. Во второй половине статьи мы рассмотрим отличия. Будет интереснее!
Не пропустите!
Почитайте еще, полезная информация!
.

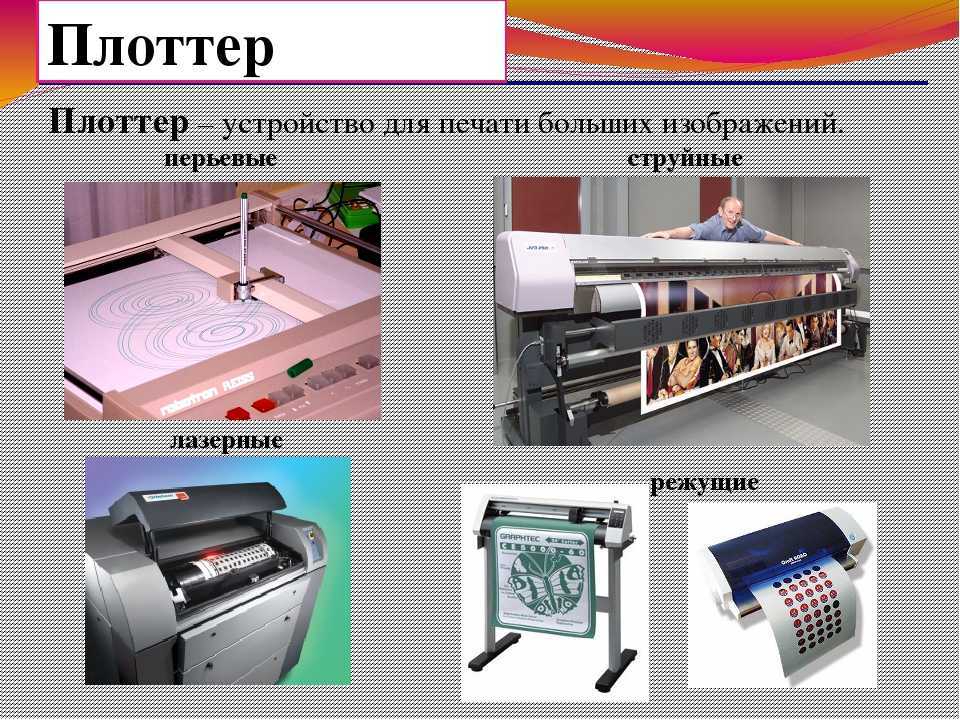

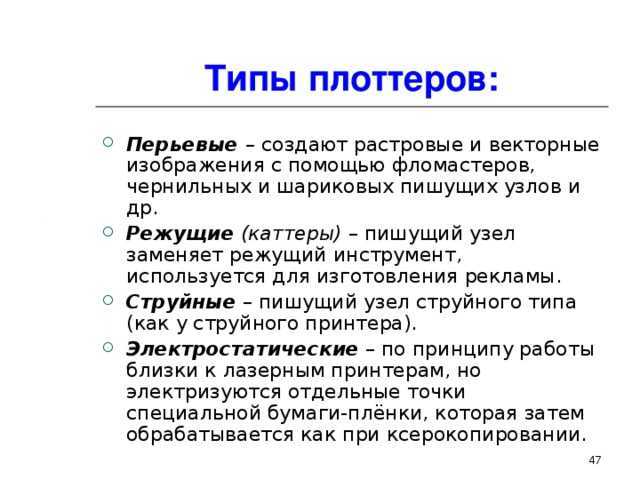

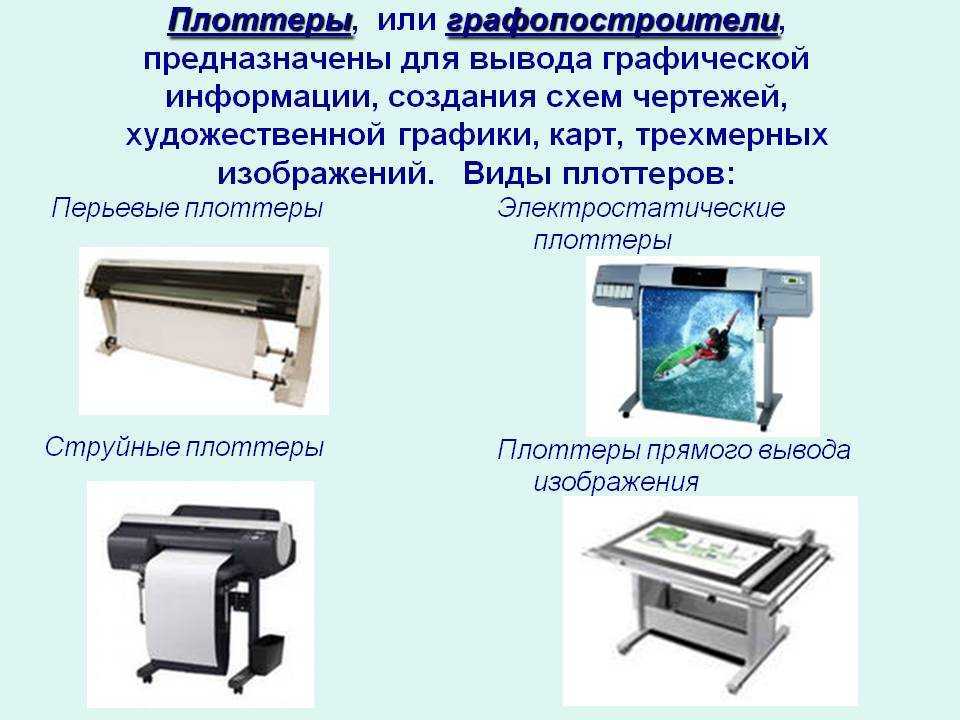

Плоттеры
Плоттеры способны работать с бумагой большого формата, начиная с A0. По принципу работы устройство плоттера несколько отличается от принтера. Дело в том, что в стандартных принтерах красящий элемент остаётся неподвижным, а печать происходит за счёт передвижения бумаги. Система плоттера представляет собой перо, которое движется по поверхности бумаги согласно заданной программой траектории. Благодаря такой особенности некоторые отдельные модификации плоттерных устройств позволяют наносить графику не только на бумагу, но и на винил, ткань, плёнку и другие подобные материалы. По своей функциональности и особенностям устройства плоттеры могут быть разных видов.
“Перьевые плоттеры”
Перьевой плоттер – это устройство для воспроизведения изображения в высоком разрешении с отличной цветопередачей. Относится к разновидности графопостроителей, работающих по векторному принципу. В основе устройства используется элемент, который называется пером. Перья по длительности эксплуатации различают одноразового и многократного использования. Перо фиксируется в пазах специально предназначенного держателя, который, в свою очередь, осуществляет его перемещение по поверхности носителя.
“Карандашно-перьевые плоттеры”
В таких плоттерах для нанесения изображения используется обыкновенный карандашный грифель. В процессе своей работы карандашно-перьевой плоттер не требует дополнительного контроля и управления. Грифель по мере своего расходования автоматически выдвигается из держателя, что создаёт дополнительные удобства при нанесении большого количества изображений. В перьевом аналоге этот процесс более проблематичен, поскольку при засорении канала, подающего краситель, приходится останавливать печать и устранять неполадку. Карандаш отлично рисует на бумаге довольно качественные изображения различных видов. К тому же при необходимости некоторые элементы полученного чертежа можно подкорректировать ластиком.
“Струйные плоттеры”
Струйные плоттеры наносят изображение с помощью специального чернила, которое в виде капелек подаётся из сопла и наносится на поверхность носителя. В последнее время нашёл широкое применение “пузырьковый” метод струйной печати. Чернила наносятся с помощью микроскопических форсунок. Они в количестве нескольких сотен расположены в конструкции печатающей головки одноразового использования. Чернила быстро нагреваются (до 10 мкс) с помощью терморезистора от электроимпульса, вследствие этого образуется пузырёк. Он создаёт выталкивающую силу, под действием которой чернила выходят из форсунки. После отключения подачи импульса образовавшийся пузырёк исчезает, а температура терморезистора быстро понижается. Это не далеко не полный перечень существующих плоттеров. Есть еще электростатические, прямого вывода, лазерные, режущие, сольвентные. Каждый подбирается по своим техническим характеристикам и способу печати для конкретных задач.
“Электростатические плоттеры”
Электростатическая технология основывается на создании скрытого электрического изображения (потенциального рельефа) на поверхности носителя – специальной электростатической бумаги, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для обеспечения требуемых влажности и электропроводности. Потенциальный рельеф формируется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при подаче на тончайшие электроды записывающей головки высоковольтных импульсов.
“Планшетные плоттеры”
Это устройство может создать изображение практически на любом материале, который закрепляется на специально предназначенном столе. Печатающий элемент в виде головки, который во время нанесения изображения перемещается в двухмерной проекции, устанавливается сверху. Планшетный плоттер, головка которого находится в фиксированном состоянии, а нанесение изображения происходит за счет перемещения стола, имеет существенный минус: носитель по своему формату не должен превышать размеры стола.
“Плоттеры на основе термопередачи”
Отличие этих плоттеров от ППВИ состоит в том, что в них между термонагревателями и бумагой (или прозрачной пленкой) размещается «донорный цветоноситель» – тонкая, толщиной 5-20 мкм, лента (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе с низкой (менее 200 °С) температурой плавления.
Электродвигатели: шаговые и с серво-прводом
Нож в режущем плоттере двигается за счет двигателя, который обычно бывает двух типов — механическим шаговым или с цифровым сервоприводом. Как следует из названия, механический двигатель перемещает нож с небольшим шагом. Это не новая, но хорошо проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем стоят дешевле аналогов с сервоприводом.
Однако подобное решение имеет весьма существенные недостатки — такие плоттеры более шумные и не могут похвастаться высокой точностью работы. Они легко вырежут большое изображение, но символы или орнаменты размером от полутора сантиметров и менее у них получаются не самого лучшего качества. Шаговая технология не предназначена для вырезания плавных линий или мелких окружностей — контур получится неровным.
Плоттеры, работающие на цифровых серводвигателях, — это более современное оборудование, где подобная проблема решена. Цифровой кодер преобразует команды, поступающие от программного обеспечения, и приводит в движение режущую головку. Отсутствие механических передач делает эти плоттеры намного более тихим в работе
Что еще более важно, нож, управляемый цифровым способом, может поворачиваться и менять направление с высокой точностью. Он одинаково хорошо справится с резкой крупных объектов и миниатюрных символов (например, шрифта высотой около 3 мм)
Основная классификация
На данный момент не существует какой-либо общепризнанной классификации плоттеров, широко применяемой повсеместно. Несмотря на это упущение, принципов различия плоттеров существует несколько. Один из них — по назначению. Разделение получится небольшим, только два варианта исполнения:
-
режущий;
печатающий.
Плоттер Epson SureColor SC-T7200 с ПЗК и чернилами
Печатающий аппарат не способен резать отпечатанную продукцию самостоятельно. Как правило, для этого приходится докупать второе устройство, либо изначально рассматривать прибор, совмещающий в себе эти функции (если это необходимо). Для резки уже напечатанной рекламной продукции предназначен режущий плоттер — каттер, годится он и для наклеек, пленок, а в редких случаях даже для виниловой продукции.
Режущий плоттер Vektor HC-1290

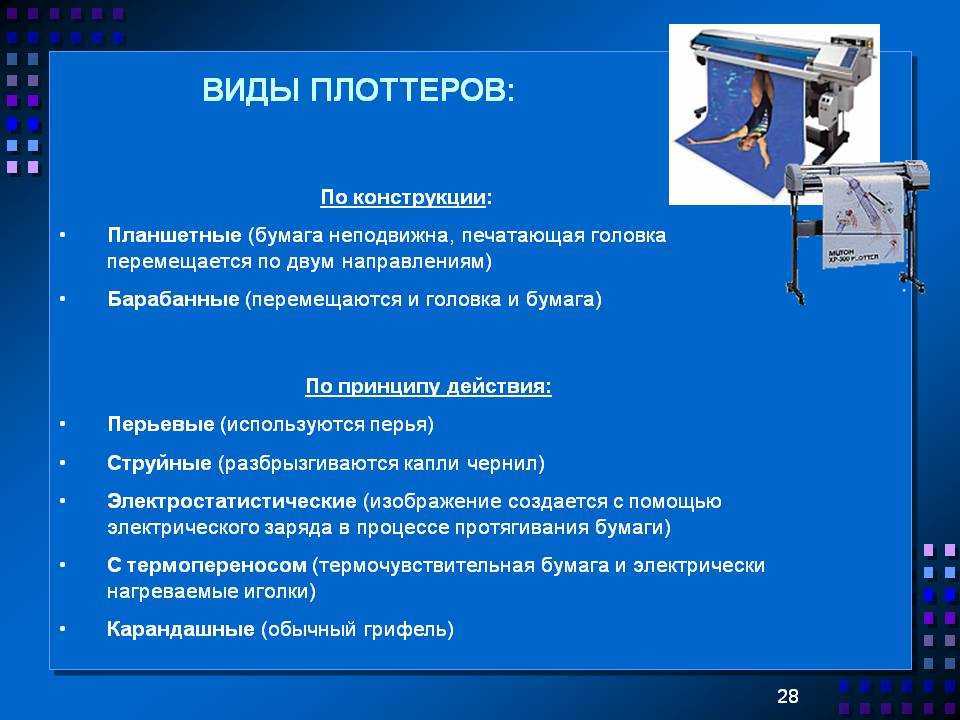

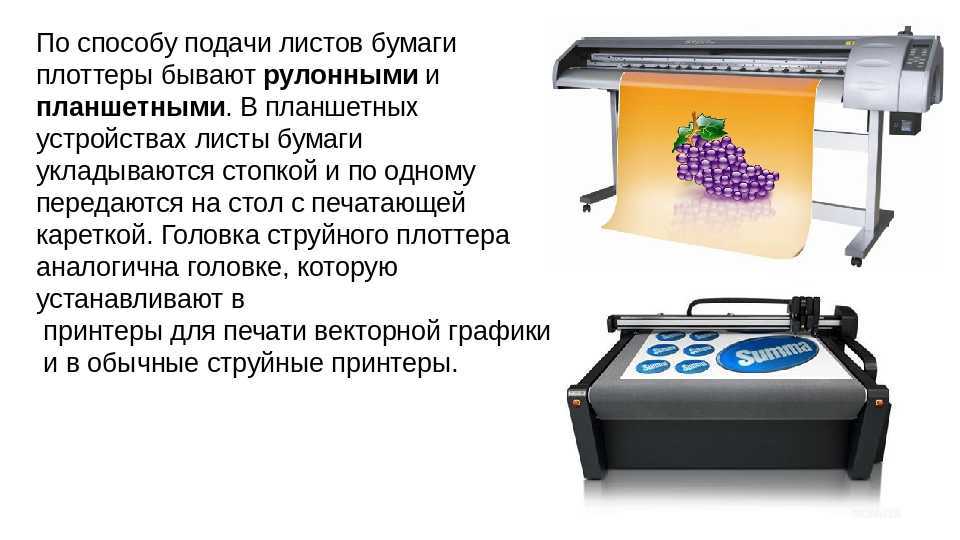

По типу конструкции плоттеры бывают:
-
плоскими (планшетными);
рулонными;
лазерными.
Плоттер планшетного типа
Плоский фиксирует лист, и раскрой пленки выполняет подвижная каретка с ножом, движущаяся по заданной схеме. В случае с рулонным аппаратом, каретка движется в разные стороны, тем самым вырезая необходимый рисунок во время подачи материала. Лазерный каттер имеет плоскую конструкцию, но, в отличие от первого варианта, вместо каретки с ножом за нарезку отвечает высокоточный лазер. Разумеется, качество такой продукции будет гораздо выше: возможна проработка более мелких и точных деталей.
Печатающий плоттер является самым доступным агрегатом для создания небольших тиражей рекламной или праздничной продукции в условиях офисного помещения. Для хранения и обслуживания такого прибора не требуется складское помещение или какие-то особые условия, чего не скажешь о расходных материалах.
Чаще всего бумага или винил, на которых происходит отпечатка по заданному макету, представляют собой материал, пропитанный химическими растворами, плохо переносящими резкие перепады температуры.
Поэтому при хранении расходников для печатающего плоттера настоятельно рекомендуется соблюдать температурный режим.
Рулоны цветного винила
Настройка и установка плоттера
Перед началом работы нужно настроить плоттер, а если он впервые используется, то требуется установка. Производитель свое устройство комплектует установочным диском. Он содержит обычно инструкцию, драйвера, программное обеспечение. Для установки необходимо загрузить в дисковод диск и действовать согласно всплывающим подсказкам. Если по каким-то причинам диска не оказалось, все можно скачать по Интернету с сайта производителя. После установки ПО в меню «Пуск» нажимают кнопку «Устройства». Операционная система должна обнаружить аппарат. В строке «Принтеры и факсы» левой кнопкой компьютерной мышки делают двойной клик. В появившемся окне выставляют нужные настройки.
Одной из популярных программ для работы считается Corel Draw
Выставленные настройки можно сохранить и по ним в дальнейшем работать. При необходимости их изменяют. После настроек оборудование запускают в работу при условии наличия готового файла для распечатки или резки. Если его нет, создают в программе Corel Draw, Plot Calc, Sign Cut или другой подобной.
Лучшие рулонные режущие модели
Принцип действия основан на передвижении печатающей головки и самой бумаги. Качество печати сохраняется. Отличаются компактностью конструкции, приемлемой стоимостью расходных материалов и возможностью использовать длинные носители (до 10 метров). Для домашнего пользования целесообразнее купить рулонный тип плоттера. Рассмотрим лучшие из них по результатам нашего исследования.
GCC Expert II-24 LX
Лучший выбор для новичков в резке материалов. Сфера творчества разнообразна – от офисных бейджей до дорожных знаков, рекламных вывесок. Работает на оптимальной скорости 705 мм/с. Максимальная толщина материала – 8 мм. Формат – А1. Носитель сворачивается в рулон. Автоматическая система выравнивает его, обеспечивая высокую точность резки. Подача осуществляется протяжным методом. Готовую часть работы можно отрезать сразу по прямой линии и предотвратить расход материала. Для этого предусмотрен инструмент ручной обрезки.
Подключение к ПК возможно двумя способами: через USB или последовательный порт. Для пользователей всех уровней дизайна и рекламы поставляется специальное программное обеспечение. Объем памяти – 32 Мб. Производитель гарантирует, что барабан внутри конструкции рассчитан на идеальную резку до 3-х метров в длину, без погрешностей. Занимает мало места и весит всего 11 кг.
Достоинства:
- Качественная сборка;
- Система автоматического выравнивания;
- Удобный интерфейс;
- Справляется с толстым, сложным в обработке материалом;
- Хороший объем памяти;
- Соотношение цена/качество.
Недостатки:
Не выявлены.
Silhouette Portrait
Персональный компактный инструмент больше ориентирован на творческого пользователя. Подходит для скрапбукинга, квиллинга, квилтинга (лоскутная аппликация), 3D-моделирования и проектов со сложным рисунком. Осуществляет печать флаеров, фотоматериалов, чертежей рекламы, бейджей, этикеток посредством специального ножа. Максимальный формат носителей – А4, толщина – 0,8 мм. Глубину резки можно увеличить до 2 мм, если установить крафт-нож (покупается отдельно).
Оснащен микрошаговым двигателем, который отличается повышенной точностью перемещения. Можно вырезать печатные материалы по «меткам» с помощью технологии PixScan. К компьютеру подключается посредством USB-кабеля. Есть адаптер Bluetooth. Для работы с ним необходимо наличие bluetooth-подключения в ПК. Управление понятно-интуитивное, при помощи кнопок. Скорость печати регулируется на приборе.
В комплект поставки включены: подложка для резки формата А4, универсальный нож, кабель, инструмент для извлечения адаптера Bluetooth и регулировки ножа. Программное обеспечение скачивается с сайта производителя.
Достоинства:
- Простое ПО;
- Быстрая, точная работа;
- Доступные расходные материалы;
- Небольшой вес, компактные габариты;
- Приемлемая цена.
Недостатки:
- Громкий;
- Не предусмотрен инструмент ручной резки, что увеличивает расход носителей.
Режущий плоттер линейки Portrait имеет многочисленные отзывы от пользователей разного уровня владения технологией резки. Для новичков предусмотрен процесс обучения на сайте производителя. Занимает около 30 минут.
Mimaki CG-130SRIII
Профессиональная линейка от японского бренда применяется в производственных целях и обладает скоростной, высокоточной резкой на всевозможных носителях: флок, резина, винил, различные ПЭТ-материалы. Можно применять на длинных траекториях. Нож двигается со скоростью 700 мм/с и максимальным давлением 500 гр. Режущий плоттер Мимаки оснащен оптическим позиционированием, сенсорами и серводвигателем. Для наглядности: двигатель такого типа применяется только в оборудовании премиум-класса.
Интерфейс полностью ориентирован на комфорт пользователя. Есть функция уведомления о событиях, окончании работ и возникших ошибках на электронную почту – отпадает необходимость в постоянном мониторинге состояния аппарата. На ЖК-дисплее диагональю 3 дюйма отображается необходимая информация. Подключение осуществляется через интерфейсы Ethernet, USB2.0, RS-232C. Емкость буфера памяти – 27 Мб. В комплекте идут две профессиональные компьютерные программы для создания дизайнов, рисунков для резания на разном уровне.
Достоинства:
- Высокое японское качество;
- Вакуумное крепление;
- Увеличенная скорость;
- Позволяет резать широкий спектр материалов;
- Удобный интерфейс;
- Регулярное обновление ПО.
Недостатки:
Не обнаружены.

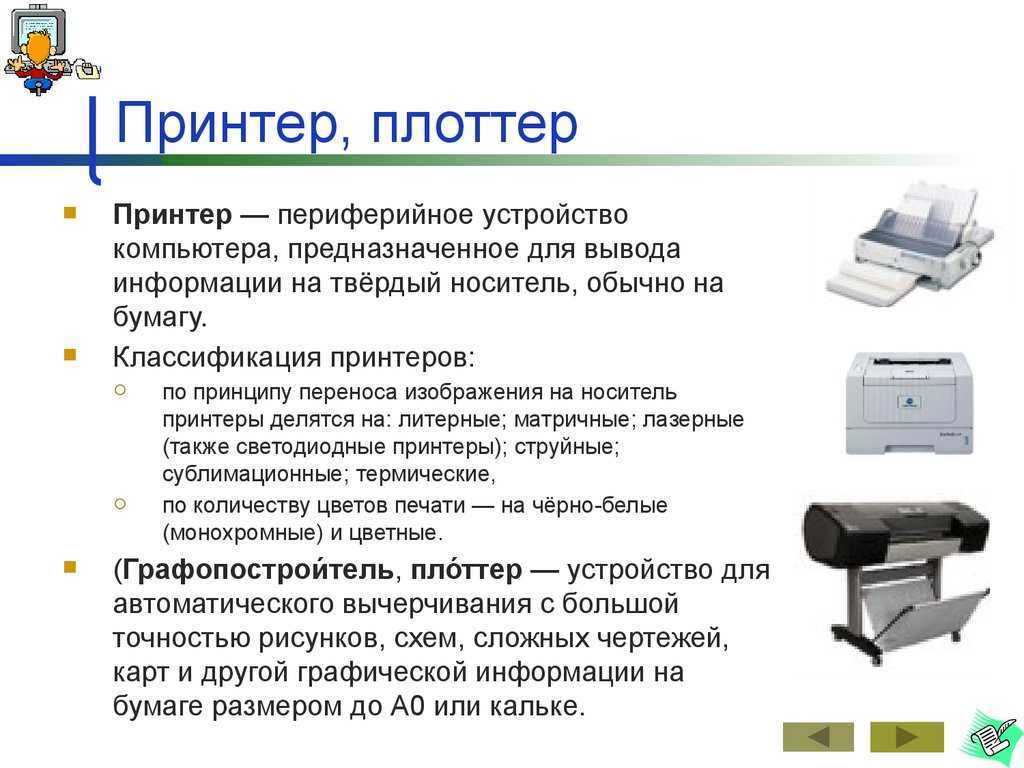

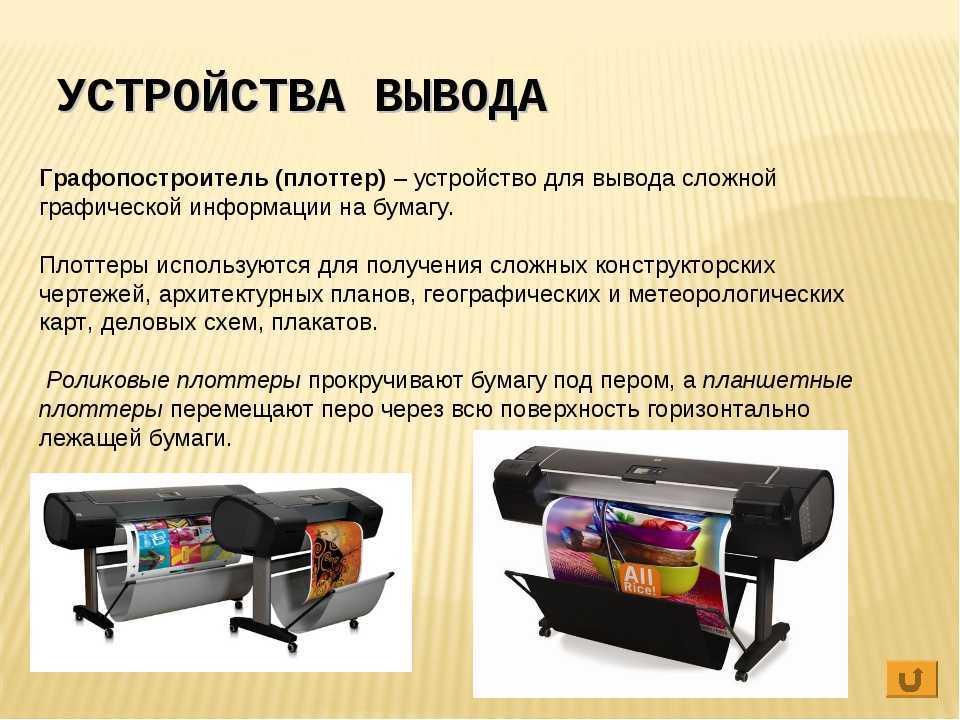

Что такое плоттер?
Если очень поверхностно, плоттер – это очень большой принтер. Но главным отличием был и остается формат бумаги, для печати на котором требовался кардинально иной подход при конструировании аппарата. Использовались они по большей части инженерами-конструкторами и чертежниками. Никаких кульманов, логарифмических линеек и сотен часов на ногах. Все стало делать проще – достаточно было установить в каретку плоттера карандаш или перо. Но спрос, как говорится, рождает предложение, и широкоформатный сегмент рынка печатающих устройств стал быстро обрастать новыми идеями и их воплощением. В наши дни выбор плоттеров разнообразен, поэтому перед покупкой нужно четко поставить задачи, с которыми плоттеру предстоит работать. Вряд ли потенциальному клиенту хочется переплачивать за функциональные возможности аппарата, которыми никогда не нужно будет пользоваться. Помните: чем больше «фишек» — тем сложнее механизм, чем сложнее механизм – тем чаще он выходит из строя. А переплачивать за неиспользуемые модули и функции неразумно, плоттеры и без того недешевы. Поэтому попробуем разобраться в их особенностях и определиться если не с моделью, то хотя бы с типом и классом плоттера, который вам нужен.
Как используют разные типы плоттеров
Вот где действительно нет ограничений для фантазии, так это в области применения современных плоттеров. Разумеется, основной запрос приходится на удовлетворение нужд рекламной продукции и типографских материалов. Чуть меньший процент занимают всевозможные архивные и картографические документы, где потребитель больше заинтересован в высоком качестве напечатанного продукта, нежели в его количестве.
На сегодняшний день весьма активно и успешно развивается отрасль коммерческого использования плоттеров в сфере индивидуального предпринимательства: небольшие фотосалоны, частные студии, работающие по индивидуальному заказу. Такие мастерские принимают заказы для работы по фетру, ткани, для скрапбукинга – все это изготавливается с применением плоттера.
Для специфических задач, требующих особого подхода, можно использовать даже латексный раскройный материал, но следует отметить, что далеко не все модели умеют с ним работать.
Материал для печати может обладать особыми свойствами, ограничителем в данном случае служит лишь фантазия клиента. Напечатать на поверхности материала можно практически все, что угодно. В отдельных случаях нанесение красок осуществляется уже на объемные детали (например, картографирование с использованием цветных перьев). Примеров различного применения масса, начиная от плакатов, напечатанных на виниловом материале, до индивидуальных «тянущихся» обоев, выполненных из инновационных материалов, которые окрашиваются при помощи современного плоттер-каттера, а впоследствии еще и нарезаются.
Еще одна область применения плоттеров – печать денежных банкнот. Производятся они именно на режущих плоттерах, которые изначально размечают и нарезают купюры. То же касается и печати любых государственных документов с брендом «госзнак». Большие объемы печати всегда выполняются на широкоформатной технике, после чего нарезаются и в готовом виде поставляются до места назначения. Даже бумагу, на которую потом наносятся паспортные данные, печатает и нарезает плоттер, данные вписывают уже позже, в местном паспортном бюро.
Документы, одежда, рекламные вывески, плакаты и транспаранты — все это трудно себе представить без рассмотренного устройства для печати и резки. Можно без преувеличения сказать, что данный вид приборов двигает вперед целые отрасли бизнеса и социальных организаций, обеспечивая их взаимодействие.
Как пользоваться плоттером
Для работы потребуется специальное программное обеспечение. Оно поставляется вместе с аппаратом. Если базовая программа не устраивает, можно использовать стороннее ПО. Чтобы печатать на плоттере, нужно выполнить следующие действия:
- в программе создают или находят на компьютере заранее подготовленный файл;
- нажимают в меню команду «Печать»;
- в строке оборудования находят подключенный к компьютеру плоттер, нажимают команду «Свойства»;
- в появившемся меню выставляют параметры, нажимают команду «Ок»;
- сначала появится предварительный просмотр картинки, и если все устраивает, дают команду «Print».
Нюансы работы могут отличаться в зависимости от установленной операционной системы и используемых программ.
Аналогичным образом можно пользоваться плоттером для резки, но существует масса нюансов. Сначала аппарат тестируют на ненужном носителе, чтобы не испортить материал, например, с цветными картинками для нарезки.
Перед использованием режущий аппарат необходимо протестировать
После подачи команды «Свойства» в настройках выставляют давление на нож и длину его вылета, что зависит от используемого носителя. Дальше идет предпросмотр изображения и подача команды «Print».
Все плоттеры режущего типа автоматически не могут подстраиваться под тип носителя. Оператор все должен сделать сам
Важно проверить остроту ножа, точность выстроенного изображения, подложить под носитель подложку с хорошими адгезионными свойствами, чтобы материал не сдвинулся во время резки
На видео интересная информация о плоттере:
Критерии выбора
- Назначение технологии. Вы можете распечатать чертежи и карты на доступном устройстве с минимальной функциональностью. Для печати рекламных форматов нужно более дорогое устройство с возможностью печати цветных изображений.
- Максимальное значение ширины реза. Параметр влияет на формат носителя. Для бытовых нужд достаточно ширины от 25 см и более; в производстве параметр должен быть не менее 1 м.
- Скорость. Оптимальное значение для максимальной производительности и умеренного энергопотребления составляет 8-10 листов в секунду.
- Расход. Первоначальная стоимость покупки плоттера зависит от его функциональности и качества сборки. Но при выборе плоттера учитывается и тип носителя. Для нестандартных форматов эксплуатационные расходы будут слишком высоки.
- Тип подачи. Для небольших офисов и квартир лучше купить компактные рулонные плоттеры с доступными расходными материалами. В целом для производства больше подходят высокоточные модели планшетов.
- Максимальное давление на режущий элемент (для фрез). Оптимальное значение для качества нарезки и умеренного энергопотребления – от 200 г.
- Имеет заводскую гарантию. Плоттеры относительно дороги, поэтому покупать их следует только у производителей или поставщиков, которые предлагают минимум 2-летнюю гарантию.
Плоттер перьевой
Одним из устройств, способных воспроизвести качественное изображение без потери качества, включая высокое разрешение и адекватную цветопередачу от оригинала, является перьевой плоттер. Данный прибор принадлежит к разряду графопостроителей, формирующих изображения по векторному принципу.
Он получил название благодаря печатному элементу в виде пера. Перо помещается в пазы специального держателя, внутри которого уже перемещается над поверхностью материала-носителя изображения. Перья плоттера могут эксплуатироваться в течение различного временного отрезка, быть как однократно используемыми, так и многоразовыми.
История создания плоттера
В разных источниках встречается оборудование под названием графопостроитель. Это и есть плоттеры, которые были изначально так названы. Предназначались машины для черчения схем, таблиц, карт и других графических изображений на носителе большого формата.
Изначально графопостроители были предназначены для печати графических изображений на большом формате носителя
Графопостроители появились с началом развития компьютеризации. В 1959 году на продажу поступила первая модель Calcomp 565. Аппарат вдоль оси колесиками перемещал бумажный носитель. Рисование осуществлялось пишущим пером.
На смену Calcomp 565 пришел усовершенствованный графопостроитель Computervision’s Interact I. Оборудование было оснащено системой автопроектирования. Рисующий элемент заменили шариковым пером. Преимуществом оборудования стала высокая точность изображения. Со временем производитель его модернизировал. Появилась возможность нанесения цветного рисунка разноцветными перьями.
Планшетные модели с высоким разрешением появились в 1970 году. Выпуском оборудования занялись производители HP и Tektronix. Электронные устройства по габаритам напоминали стол.
Современный плоттер является многофункциональным устройством
Современный плоттер — это устройство, служащее для яркой красочной печати с высоким разрешением. Многие модели имеют большую оперативную память и жесткий диск. Появилась дополнительная функция резки. Усовершенствовались рисующие блоки, что позволило использовать носителем не только бумагу, но и другие материалы.
