Обзор Индустар-26м 1:2.8 F=5см П

За предоставленный объектив Индустар-26м 1:2.8 F=5см L Большое спасибо Игорю Тихану.

Обзор Индустар-26м 1:2.8 F=5см П

Так выглядит Индустар-26м

Учитывая, что первые две цифры советских объективов обычно означают год выпуска, то мой экземпляр 1953 года, а в 2013 году ему исполнилось уже 60. Тем не менее, объектив полностью рабочий, кольца фокусировки и диафрагмы работают исправно, жаль только, что металл покрылся черным налетом, который я не смог отчистить.

Просветление передней и задней линз объектива Индустар-26м

Объектив имеет просветленную оптику, об этом говорит красная буква ‘П’ в названии. Несмотря на то, что линзы просветлены, с контровым светом объектив не дружит. Много отзывов об Индустар-26м можно прочитать здесь.

Объектив Индустар-26м, вид сбоку

Отличительной особенностью объектива является 10-лепестковая диафрагма . Кружочки в боке вполне ровные на всех значениях диафрагмы, это очень приятная мелочь.

Лепестки диафрагмы Индустар-26м от передней и задней линзы

Фокусировка на объективе плавная. Кольцо фокусировки вращается на 180 градусов. Минимальная дистанция фокусировки составляет 1 метр. Объектив имеет шкалу глубины резкости и дистанции фокусировки. При фокусировке передняя линза не вращается, а хобот объектива удлиняется примерно на полсантиметра. Кольцо фокусировки неудобное, расположено возле крепления объектива к камере.

Размеры двух объективов: Индустар-26м и ИНДУСТР-50 1:3,5 F=5см П (оба дальномерные)

Диафрагма управляется вручную с помощью специального диафрагменного кольца. Диафрагма регулируется плавно, без щелчков, можно выставить любое значение от F/2.8-F/22. Диаметр переднего светофильтра очень маленький, всего 40мм. А сам объектив весит примерно на 100 грамм.

Примеры фото

В общем случае дальномерные объективы на зеркальных камерах работают только в макрорежиме, подробнее здесь. На Canon 350D устанавливал объектив с помощью двух переходников: М39-M42 + M42-Canon EOS. Как использовать старые советские объективы М39 на современных камерах Nikon читайте здесь, а на Canon здесь.

и Nikon D40:

Царапины, выбоины и прочая грязь на фото с примером боке — это не проблемы грязной матрицы моего фотоаппарата — это пузыри, царапины, сколы и поплывшее покрытие на задней линзе объектива . То же самое касается и других моих отзывов.

Объектив Индустар-26м на зеркальный фотоаппарат

Для комментариев к этой записи регистрация не требуется. Любой может оставить комментарий. Объективы и акции на них смотрите на Moyo. ua.

Выводы: Сейчас можно найти много старых объективов от дальномерных фотоаппаратов марки ‘Индустар’. Такие объективы продаются за копейки (5 рублей за ведро :)). Этот объектив можно использовать на зеркальных камерах в качестве бюджетного макрообъектива. На беззеркальных камерах этот крохотный объектив еще может послужить хорошим объективом для творчества, так как имеет удачное сочетание светосилы и фокусного расстояния и хорошую резкую картинку. Белая металлическая рамка оправы объектива интересно смотрится на современных цифровых камерах

Материал подготовил Аркадий Шаповал… Ищи меня на Youtube | Фейсбук | Инстаграм | Твиттер | Телеграмма.

Гелиос-44

Создан
на основе объектива производства немецкой
компании Carl Zeiss Jena «Biotar 2/58».

Оптическая
схема была расчитана в ГОИ в 1951 году.

• Фокусное расстояние 58 мм
• Относительное отверстие 1:2,0
• Угол поля зрения 40°
• Размер кадра: 24×36 мм

Объектив
выпускался ирисовой диафрагмой на 7 и
13 лепестков в некрашеной оправе
из алюминиевого сплава. Управление диафрагмой —
ручное, с кольцом предварительной установки.

Под
названием «Гелиос-44» имел присоединительную
резьбу M39x1/45,2 и использовался:

• в качестве штатного для фотоаппарата «Кристалл» и «Зенит-3М»
• в качестве сменного для фотоаппаратов «Зенит», «Зенит-С» и «Зенит-3» и других «Зенитов»

Производился
заводами КМЗ, БелОМО, Юпитер с 1958 по 1994
год. Является одним из самых массовых
фотообъективов в мире.

Изготавливался
с модификациями базовой модели:

• Различные типы крепления к камере
• Ручное или автоматическое управление диафрагмой
• Разные виды просветления
• Различная конструкция оправы

Гелиос-44-2

Один
из самых массовых вариантов объектива
«Гелиос-44», выпущенный для фотокамеры
«Зенит-Е». Штатный объектив для «Зенит-ЕТ»,
«Зенит-10». Объектив выпускался в огромных
количествах, поэтому в настоящее время
доступен для приобретения, несмотря на
то, что его производство было прекращено
в начале 1990-х годов. Имеет весьма неплохие
для массового объектива оптические свойства.

Является
также популярным исходным объективом
для изготовления моноклей.

Стоимость
объектива в 80-х годах — 30 рублей.

Управление
диафрагмой — ручное, с кольцом предварительной
установки.

• Предел диафрагмирования 1:16
• Разрешающая способность (центр/край) 38/20 линий/мм
• Минимальная дистанция фокусировки 0,5 м
• Присоединительная резьба M42x1
• Посадочная резьба для насадок М49×0,75
• Габариты Ø60×52 мм
• Масса 230 грамм
• Однослойное просветление.

Гелиос-44-3

Модификация
объектива «Гелиос-44-2», отличался
изменённой конструкцией оправы. Имел
ручное управление диафрагмой с кольцом
предварительной установки.

Объектив
разработан и выпускался БелОМО.

• Предел диафрагмирования 1:16
• Разрешающая способность (центр/край) 38/20 линий/мм
• Минимальная дистанция фокусировки 0,5 м
• Посадочная резьба для насадок М52×0,75
• Габариты Ø60×52 мм
• Масса 230 грамм
• Многослойное просветление зелёного оттенка

У
объектива «Гелиос-44-3» торец кольца
фокусировки выходит за посадочную
плоскость резьбового крепления. Если
такой объектив соединить с байонетными
камерами через переходник, то фокусировочное
кольцо упирается в торец переходника
и фокусировка будет затруднена. Требуется
самостоятельная доработка оправы объектива
(подрезание кольца фокусировки на 1 мм).

Гелиос-44-7

Объектив,
предназначенный для камеры «Зенит-7».
Из-за особой системы привода диафрагмы
мог устанавливаться только на эти
камеры.

• Однослойное просветление
• Крепление М42х1

Гелиос-44Д

Объектив
«Гелиос-44Д» служил штатным для фотокамеры
«Зенит-Д». Объективы с креплением
для «Зенита-Д» могли использоваться
также на камере «Зенит-7».

• Однослойное просветление
• Нажимная диафрагма
• Байонетное крепление к камере

 Гелиос-44М-x

«Гелиос-44М-4» и «Гелиос-44М-5» разработаны на Красногорском
механическом заводе. Отличались друг
от друга конструкцией оправы. На объективах
«Гелиос-44М-4» поздних выпусков отсутствует
переключатель режимов диафрагмы «А-М».

• Прыгающая диафрагма
• Однослойное просветление
• Резьба для крепления светофильтров М52×0,75

«МС Гелиос-44М-4» был пересчитан для использования
многослойного просветления, что улучшило
светопропускание и цветопередачу объектива.
Конструктор объектива (и объектива «Гелиос-44К-4») —
П. А. Лапин.

Объективы
М-5, М-6 и М-7 — массового («насыпного»)
выпуска завода «Юпитер», разбивались
на подтипы по фактически измеренному
значению разрешающей способности. Минимальные
значения разрешающей способности (по
техническим условиям) следующие:

Объективы Индустар

Объективы семейства «Индустар»

Оптическая схема, использованная в объективах «Индустар»

Объектив «Индустар-23»

«Индустар-50-2» в оправе для фотоаппаратов «Зенит»

«Индустар-50У» в оправе для фотоувеличителей

«Индустар» 5,6/30

Точные значения не всегда совпадают с указанными на оправе округлёнными цифрами и приводятся из каталога разработчика объективов им. Вавилова.

Объективы «Индустар»

Модель	Формат	Фокусное расстояние	Светосила	Угловое поле
Индустар	18×24 мм	30 мм	ƒ/5,6
Индустар-2	9×12 см	135 мм	ƒ/4,5	55°
Индустар-3	18×18 см	300 мм	ƒ/4,5
Индустар-4	13×18 см	210 мм	ƒ/4,5	56°
Индустар-6	6×6 см	75 мм	ƒ/3,5	55°
Индустар-7	6,5×9 см	105 мм	ƒ/3,5	55°
Индустар-10	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-11М	30×40 см	300~1200 мм	ƒ/9,0	~40°
Индустар-13	18×24 см	300 мм	ƒ/4,5	53°
Индустар-17	18×24 см	476 мм	ƒ/5,0	35°
Индустар-20	18×24 см	300 мм	ƒ/4,5
Индустар-22	24×36 мм	52 мм	ƒ/3,5	46°
Индустар-23	6×9 см	110 мм	ƒ/4,5	53°
Индустар-24	6×9 см	105 мм	ƒ/3,5	52°
Индустар-26	24×36 мм	52 мм	ƒ/2,8	45°
Индустар-27	6×9 см	113 мм	ƒ/3,5	51°
Индустар-28	24×36 мм	50 мм	ƒ/3,5	46°
Индустар-29	6×6 см	82,2 мм	ƒ/2,8	55°
Индустар-30		20 мм	ƒ/3,5	53°
Индустар-33	24×36 мм	80 мм	ƒ/2,8	30°
Индустар-36	9×12 см	150 мм	ƒ/4,5	55°
Индустар-37	18×24 см	302,35 мм	ƒ/4,5	53°
Индустар-47	24×36 мм	52 мм	ƒ/3,5	46°
Индустар-48		22,5 мм	ƒ/3,0	44°
Индустар-49	24×36 мм	25 мм	ƒ/3,5	82°
Индустар-50	24×36	52,4 мм	ƒ/3,5	45°
Индустар-51	13×18 см	210,46 мм	ƒ/4,5	56°
Индустар-52	30×30 см	500 мм	ƒ/5,0	44°
Индустар-55У	9×12 см	140 мм	ƒ/4,5	—
Индустар-56	6×6 см	110 мм	ƒ/2,8	42°
Индустар-57	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-58	6×6 см	74,92 мм	ƒ/3,5	55°
Индустар-60	14×21 мм	35 мм	ƒ/2,8	39°
Индустар-61	24×36 мм	52,42 мм	ƒ/2,8	46°
Индустар-62	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-63	24×36 мм	45 мм	ƒ/2,8	50°
Индустар-65	14×21 мм	28 мм	ƒ/2,8
Индустар-69	18×24 мм	27,58 мм	ƒ/2,8	56°
Индустар-70	24×36 мм	50 мм	ƒ/2,8	48°
Индустар-71	24×36 мм	47 мм	ƒ/2,8
Индустар-73	24×36 мм	41,44 мм	ƒ/2,8	56°
Индустар-75	18×24 мм	30 мм	ƒ/2,8	52°
Индустар-77	73×96 мм	120 мм	ƒ/4,8	53°
Индустар-81	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-85	8×8 см	113,5 мм	ƒ/8,0
Индустар-87	13×17 мм	25 мм	ƒ/5,6	46°
Индустар-90У	6×6 см	75 мм	ƒ/4,5	—
Индустар-92	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-95	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-96У	24×36 мм	50 мм	ƒ/3,5	—
Индустар-100У	6×9 см	110 мм	ƒ/4,5	—
Индустар-104	18×24 мм	28 мм	ƒ/2,8	56°
Индустар-105У	24×36 мм	50 мм	ƒ/4,0	—
Индустар-А	30×30 см	500 мм	ƒ/5,0	46°
Индустар-А2	30×30 см	500 мм	ƒ/5,0	44°
Индустар-А13		297 мм	ƒ/4,5	46°
Индустар-ЕС		213,8 мм	ƒ/5,5	68°
Индустар-М	13×17 мм	23 мм	ƒ/3,5	58°
УФ-Индустар	13×18 см	210 мм	ƒ/4,5	55°

Источники

1. ↑ , с. 366.
2. , с. 105.
3. .
4. . ZENIT Camera. Дата обращения 11 сентября 2019.
5. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
6. , с. 451.
7. ↑ , с. 13.
8. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
9. , с. 436.
10. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
11. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
12. ↑ , с. 455.
13. ↑ , с. 15.
14. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
15. , с. 201.
16. , с. 438.
17. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
18. ↑ . «FotoAtelier». Дата обращения 17 сентября 2019.
19. Аркадий Шаповал. . «Радожива» (21 апреля 2016). Дата обращения 17 сентября 2019.
20. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
21. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
22. ↑ , с. 14.
23. ↑ , с. 506.
24. , с. 6.
25. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.

Доработка объектива Индустар-69. Увеличиваю минимальную дистанцию фокусировки.

К оглавлению Где и что купить? К следующему разделу

На шкальном фотоаппарате Чайка проверить точность фокусировки на близких дистанциях не предоставляется возможным а Граница Резко Изображаемого Прастранства (ГРИП) мала, видимо, поэтому конструкторы объектива ограничили МДФ 0,8 м. На цифровом беззеркальном фотоаппарате Panasonic DMC-GF6 визирование происходит через экран с высокой плотностью пикселей, что позволяет (при увеличении изображения) навести фокус очень точно. Конструкция объектива позволяет достаточно просто уменьшить минимальную дистанцию фокусировки. Для «апгрейда» объектива мне понадобилась только маленькая плоская отвертка для точных работ. Чтобы удобнее было собрать объектив, закрыл диафрагму до крайнего положения 16!

Закрыл диафрагму до крайнего положения 16

Повернул фокусировочное кольцо до совмещения красной метки со значением 5.

Совмещаю отметку 5 на кольце с красным треугольником на корпусе

Особая точность здесь не требуется. Далее открутил три маленьких винтика на объективе, но не до конца! Винтики очень маленькие и норовят «убежать», найти черный винтик на полу не просто! На всякий случай держу рядом мощный магнит. На корпусе имеются два винта.

Надо открутить этот винт

Они ограничивают ход фокусировочного кольца в пределах 180 градусов и перемещение линзоблока вдоль оптической оси на 1 мм. Винтик расположенный у красного треугольника должен остаться на своем месте, а второй винтик с противоположной стороны выкручиваю.

Открутить надо этот винт

Всё! Собираю объектив обратно. Совмещаю отметку 16 на шкале диафрагм с красной меткой на линзоблоке и закручиваю три винта расположенных на фокусировочном кольце. После проделанной работы появляется возможность вращать фокусировочное кольцо на угол около 350 градусов, и ход блока линз увеличивается до 1,9 мм. Это позволяет уменьшить МДФ до 40 см. Если нужно еще сократить дистанцию (и при этом увеличить масштаб снимаемого изображения), то можно установить удлинительные кольца для макросъемки М39.

Lumix с установленным Индустар 69 и комплектом удлинительных колец для макросъемки м39

Монета 1 рубль снята на Panasonic GF6 с комплектом удлинительных колец для макросъемки м39 объективом Индустар-69 (ресайз)

Для удобства использовал такую конструкцию с фокусировочными рельсами для макросъемки.

Вариант 2. Допилинг объектива.

Подопытный Индустар-69 Открутил три винта и снял фокусировочное кольцо объектива.

Открутил три маленьких винта…

И снял фокусировочное кольцо.

Закрутил линзоблок, почти до упора в корпус объектива ближе к матрице.

Вкрутил линзоблок почти до упора.

На открытой диафрагме, опытным путем нашел «бесконечность»

На открытой диафрагме точно выставил фокусировку на «бесконечность» (визировал удаленные предметы через дисплей Панасоника на максимальном увеличении по центру кадра). В этом положении аккуратно, чтобы не сместить линзоблок, поставил на место фокусировочное кольцо совместив метки «бесконечность» на кольце и красный треугольник на корпусе объектива, после чего затянул винты.

Совместил метки на корпусе объектива и фокусировочном кольце

При этом красная точка отметки диафрагм оказалась на противоположной стороне от шкалы.

Индустар-69. После проделанных манипуляций метка на шкале диафрагмы оказалась смещена

Резьба линзоблока двух-заходная. Снова снял фокусировочное кольцо, выкрутил линзоблок, переставил его с разворотом на 180 градусов и ввернул обратно. Опять калибровка на бесконечность, установка кольца… Метка диафрагмы на место не встала… Вот так можно с «минимальными телодвижениями» получить нормально работающий объектив (с неправильно размеченной шкалой диафрагм). На форумах рекомендуют отметить маркером новую точку для шкалы диафрагм и оставить все как есть. Мне этот вариант не понравился.

Данные

Фокусное расстояние: 50 мм— Индустар-22 — 51,39 мм— Индустар-22м — 52,43 ммОтносительное отверстие: 1:3,5Угол поля зрения: 46°Рабочий отрезок:для дальномерных фотоаппаратов — 28,8 ммдля зеркальных фотоаппаратов — 45,2 ммКоличество линз/групп: 4/3Пределы шкалы диафрагм: 1:3,5–1:16Ближний предел фокусировки: 1 мСоединения: объектива с камерой: M39×1для ввинчивающихся насадок:складывающийся вариант — нетвариант в неубирающейся оправе — M33×0,5для надевающихся насадок:складывающийся вариант — ∅27 ммРазрешающая способность по ТУ (центр/край):дальномерный складывающийся вариант — 32/22 линий/ммКоэффициент светопропускания: 0,80Формула цветности: 7—0—0Тип просветления: однослойноеГабаритные размеры (наибольший диаметр оправы × длина):дальномерный складывающийся вариант — ∅45 × 47 ммдальномерный вариант в неубирающейся оправе — ∅53 × 37,5 ммвариант для зеркальных фотоаппаратов — ∅50 × 21 ммВес:дальномерный складывающийся вариант — 80 гдальномерный в неубирающейся оправе — 120 гвариант для зеркальных фотоаппаратов — 110 гГод разработки:— Индустар-22 — 1945 г.— Индустар-22м — нет точных данныхРасчёт:— Индустар-22 — ГОИ, нет данных— Индустар-22м — КМЗ, М.Д. МальцевКонструкция: нет данныхПроизводство: серийноеГоды производства:— Индустар-22 — с 1948 г.— Индустар-22м — примерно с 1950 г.— Индустар-22 для ЗЕНИТа — с 1952 г.

Оптическая схема Разрешающая способность Индустар-22, складывающийся вариант, конструкция Индустар-22 для ЗЕНИТа с рукояткой фокусировки Индустар-22 для ЗЕНИТа Индустар-22 для МФА-7 Индустар-22 для Зоркого с рукояткой фокусировки Индустар-22 производства КОМЗ для Зоркого

Как объектив Индустар-69 поставить на цифровой фотоаппарат Panasonic Lumix DMC-GF6?

К оглавлению Где и что купить? К следующему разделу

Объектив имеет посадочную резьбу М39х1. Казалось бы, все просто — взять переходник М39-М4/3 из этого обзора и… Не тут-то было. Рабочий отрезок у этого объектива 27,5 мм — короче чем у обычных дальномерных фотоаппаратов на 1,3 мм. А много это или мало? Фокусировочный ход объектива в диапазоне от «бесконечности» до Минимальной Дистанции Фокусировки (МДФ) (0,8 м по шкале) составляет… 1 мм! Таким образом, установив этот объектив на переходник, мы сможем фокусироваться на объекты находящиеся на расстоянии от 74 см до 40 см… Да, не густо, зато МАКРО! С переходником FOTGA результаты получше, но не то чтобы сильно… В общем смотри таблицу ниже. Таблица диапазонов фокусировки объектива Индустар-69 при использовании на беззеркальном фотоаппарате Panasonic Lumix DMC-GF6 с различными переходниками M39-M4/3 растояния указаны в метрах.

Дальняя граница фокусировки	Минимальная дистанция фокусировки МДФ	МДФ после доработки объектива
Адаптер толщиной 8,25 мм	∞	0,8	0,4
Fotga M39-M4/3	1,65	0,5	0,35
L39-M4/3	0,75	0,4	0,3

В таблице приведены расстояния от плоского объекта до фокальной плоскости фотоаппарата обозначенной окружностью с чертой.

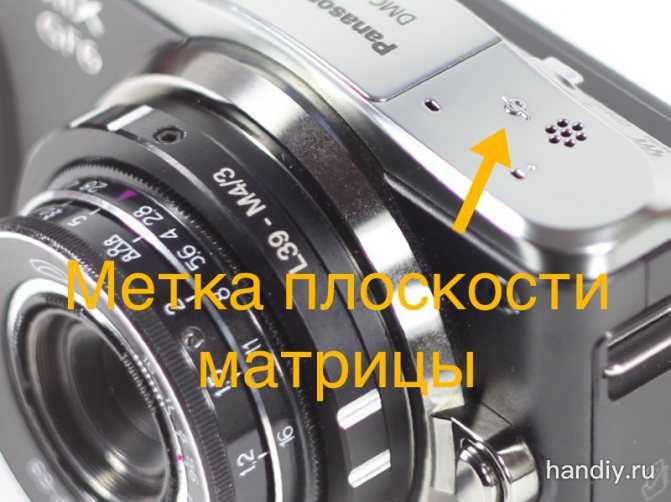

Метка плоскости матрицы на цифровом фотоаппарате Panasonic lumix DMC-GF6

Если изменить переходник и привести рабочий отрезок объектива с адаптером к номиналу, то появится возможность фокусироваться на бесконечность, но и МДФ будет составлять 80 см! Для шкального фотоаппарата такого расстояния достаточно, но для современной цифровой беззеркалки микро 4/3 эта дистанция, на мой взгляд, великовата. Китовый объектив 14-42 имеет МДФ всего 30 см (даже 20 см на широком угле)! Если совсем немного доработать объектив Индустар-69, то МДФ сократится до 40 см.

На DSLR Canon eos 600d я тоже установил «Индуса», через два переходника, EOS-M42 и M42-M39.

Canon EOS 600D c установленным объективом Индустар-69. Подходит для макросъемки.

Но при этом дистанция фокусировки составила 11 см от объекта до фокальной плоскости и 4,5 см до передней кромки объектива…

Монета 1 рубль снята на Кэнон 600d объективом Индустар-69. Ресайз.

Фотография рублевой монеты сделана на Кэнон, заполняет кадр почти целиком. Сделал ресайз (resize — изменение размеров картинки) — не кроп!
