ИНДУСТАР-22 1:35 F50мм Москва КМЗ Обзор объектива от Родиона Эшмакова

Гелиос-44

Создан
на основе объектива производства немецкой
компании Carl Zeiss Jena «Biotar 2/58».

Оптическая
схема была расчитана в ГОИ в 1951 году.

• Фокусное расстояние 58 мм
• Относительное отверстие 1:2,0
• Угол поля зрения 40°
• Размер кадра: 24×36 мм

Объектив
выпускался ирисовой диафрагмой на 7 и
13 лепестков в некрашеной оправе
из алюминиевого сплава. Управление диафрагмой —
ручное, с кольцом предварительной установки.

Под
названием «Гелиос-44» имел присоединительную
резьбу M39x1/45,2 и использовался:

• в качестве штатного для фотоаппарата «Кристалл» и «Зенит-3М»
• в качестве сменного для фотоаппаратов «Зенит», «Зенит-С» и «Зенит-3» и других «Зенитов»

Производился
заводами КМЗ, БелОМО, Юпитер с 1958 по 1994
год. Является одним из самых массовых
фотообъективов в мире.

Изготавливался
с модификациями базовой модели:

• Различные типы крепления к камере
• Ручное или автоматическое управление диафрагмой
• Разные виды просветления
• Различная конструкция оправы

Гелиос-44-2

Один
из самых массовых вариантов объектива
«Гелиос-44», выпущенный для фотокамеры
«Зенит-Е». Штатный объектив для «Зенит-ЕТ»,
«Зенит-10». Объектив выпускался в огромных
количествах, поэтому в настоящее время
доступен для приобретения, несмотря на
то, что его производство было прекращено
в начале 1990-х годов. Имеет весьма неплохие
для массового объектива оптические свойства.

Является
также популярным исходным объективом
для изготовления моноклей.

Стоимость
объектива в 80-х годах — 30 рублей.

Управление
диафрагмой — ручное, с кольцом предварительной
установки.

• Предел диафрагмирования 1:16
• Разрешающая способность (центр/край) 38/20 линий/мм
• Минимальная дистанция фокусировки 0,5 м
• Присоединительная резьба M42x1
• Посадочная резьба для насадок М49×0,75
• Габариты Ø60×52 мм
• Масса 230 грамм
• Однослойное просветление.

Гелиос-44-3

Модификация
объектива «Гелиос-44-2», отличался
изменённой конструкцией оправы. Имел
ручное управление диафрагмой с кольцом
предварительной установки.

Объектив
разработан и выпускался БелОМО.

• Предел диафрагмирования 1:16
• Разрешающая способность (центр/край) 38/20 линий/мм
• Минимальная дистанция фокусировки 0,5 м
• Посадочная резьба для насадок М52×0,75
• Габариты Ø60×52 мм
• Масса 230 грамм
• Многослойное просветление зелёного оттенка

У
объектива «Гелиос-44-3» торец кольца
фокусировки выходит за посадочную
плоскость резьбового крепления. Если
такой объектив соединить с байонетными
камерами через переходник, то фокусировочное
кольцо упирается в торец переходника
и фокусировка будет затруднена. Требуется
самостоятельная доработка оправы объектива
(подрезание кольца фокусировки на 1 мм).

Гелиос-44-7

Объектив,
предназначенный для камеры «Зенит-7».
Из-за особой системы привода диафрагмы
мог устанавливаться только на эти
камеры.

• Однослойное просветление
• Крепление М42х1

Гелиос-44Д

Объектив
«Гелиос-44Д» служил штатным для фотокамеры
«Зенит-Д». Объективы с креплением
для «Зенита-Д» могли использоваться
также на камере «Зенит-7».

• Однослойное просветление
• Нажимная диафрагма
• Байонетное крепление к камере

 Гелиос-44М-x

«Гелиос-44М-4» и «Гелиос-44М-5» разработаны на Красногорском
механическом заводе. Отличались друг
от друга конструкцией оправы. На объективах
«Гелиос-44М-4» поздних выпусков отсутствует
переключатель режимов диафрагмы «А-М».

• Прыгающая диафрагма
• Однослойное просветление
• Резьба для крепления светофильтров М52×0,75

«МС Гелиос-44М-4» был пересчитан для использования
многослойного просветления, что улучшило
светопропускание и цветопередачу объектива.
Конструктор объектива (и объектива «Гелиос-44К-4») —
П. А. Лапин.

Объективы
М-5, М-6 и М-7 — массового («насыпного»)
выпуска завода «Юпитер», разбивались
на подтипы по фактически измеренному
значению разрешающей способности. Минимальные
значения разрешающей способности (по
техническим условиям) следующие:

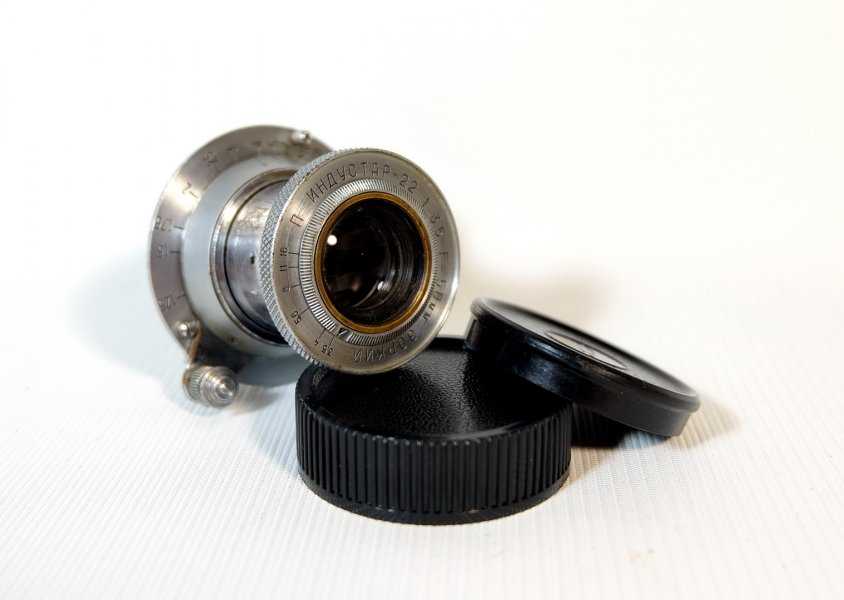

Объектив Индустар-22 (М39, дальномерный, тубусный) обзор

Нормальный объектив с просветлённой оптикой для дальномерных фотокамер.

Представляет собой копию объектива Leitz Elmar для фотоаппарата Leica II. Выпускался в качестве штатного для ранних Зорких.Данный экземпляр произведен на КМЗ.

Оптическая схема:

Фокусное расстояние: 50 ммУгол поля зрения: 46°Размер кадра: 24×36 ммКоличество линз/групп: 4/3Рабочий отрезок — 28,8 ммОтносительное отверстие: 1:3,5Пределы шкалы диафрагм: 1:3,5–1:16Количество лепестков диафрагмы — 10Регулировка диафрагмы — бесступенчатаяПредустановка диафрагмы — отсутствует

Ближний предел фокусировки — 1 мСоединения:объектива с камерой — M39×1для ввинчивающихся насадок — нетдля надевающихся насадок — ∅27 ммРасположение крепления для светофильтров: нетРазрешающая способность по ТУ (центр/край): 32/22 линий/ммКоэффициент светопропускания: 0,80

Вес — 106 г

Линзы объектива имеют однослойное просветление, о чем свидетельствует красная буква П на переднем торце.

Конструктив объектива очень интересен. Дело в том, что объектив этот складной.

Конструкцией предусмотрено, что во время бездействия объектив утапливается вовнутрь фотокамеры, сокращая тем самым габариты камеры в чехле.Чтобы привести фотоаппарат в рабочее состояние, объектив необходимо вытянуть из фотоаппарата за переднее кольцо с насечкой и повернуть по часовой стрелке за то же кольцо, зафиксировав тем самым в рабочем положении.

Фокусироваться нужно двигая специальный поводок. Наводить резкость с помощью переднего кольца не стоит, т.к. при этом можно освободить блокировку складного механизма.

Ход поводка составляет около 180 градусов. Интересно ,что в положении фокусировки на бесконечность поводок имеет «парковку». Чтобы закрепить объектив в этом положении нужно надавить на пружинную головку поводка и завести его в специальный фиксатор. Чтобы вывести проводок из фиксатора, головку снова нужно нажать.

Я затрудняюсь сказать, для каких целей виделось целесообразным такое решение. Дело в том, что в таком положении фиксируется только сам поводок. Тубус же продолжает свободно вытаскиваться и поворачиваться.Шкала дистанций нанесена на плоский погон в основании объектива. Чуть дальше от корпуса на конической части объектива нанесена шкала глубин резкости.

Все шкалы выгравированы в металле. Не какая-то банальная краска. Все сделано на века.Кольцо для управления диафрагмой — очень тонкое, едва заметно ребристое. Расположено это кольцо на переднем торце объектива вплотную к линзе. Управлять диафрагмой весьма затруднительно, особенно сейчас, когда смазка немного подзастыла.

Лепестки диафрагмы — черненые и их 10 штук. Встречаются экземпляры с 8 лепестками. На любой диафрагме 10 лепестков формируют практически ровный круг.

На зеркальных камерах объектив можно использовать только как Макро.Внимание! В сложенном состоянии объектив заходит вовнутрь камеры примерно на 22-23 мм. В зеркальных камерах он достанет до зеркала и может его повредить.Я не рекомендую складывать объектив на любых современных камерах — как зеркальных так и беззеркальных

Индустар-22 сложно назвать светосильным. Однако, он обладает неплохой резкостью и контрастом.

Объективы от многих советских фотоаппаратов можно использовать с цифровыми фотокамерами. Для этого вам понадобится переходник. Самые дешевые переходники продаются на Aliexpress. Выбрать переходник на вашу систему поможет таблица.

Внимание! С зеркальным фотоаппаратом дальномерный объектив будет работать только в режиме макро. На беззеркалке возможно полноценное использование

Некоторые объективы имеют важную специфику. Поищите сначала обзор на моем сайте. И не забывайте про кроп-фактор.

Тип	Бренд	Ссылка на переходник
Зеркалки	Nikon	M39-Nikon F
Canon	M39-Canon EF
Sony	М39-Sony/Minolta
Pentax	M39-pentax K
Беззеркалки	Sony	M39-NEX
Оlympus/ Panasonic	M39-m 4/3
Fuji	M39-FX
Nikon	M39-Nikon 1

Это ссылка на мой канал на YouTube.

Данные

Фокусное расстояние: 50 мм— Индустар-22 — 51,39 мм— Индустар-22м — 52,43 ммОтносительное отверстие: 1:3,5Угол поля зрения: 46°Рабочий отрезок:для дальномерных фотоаппаратов — 28,8 ммдля зеркальных фотоаппаратов — 45,2 ммКоличество линз/групп: 4/3Пределы шкалы диафрагм: 1:3,5–1:16Ближний предел фокусировки: 1 мСоединения: объектива с камерой: M39×1для ввинчивающихся насадок:складывающийся вариант — нетвариант в неубирающейся оправе — M33×0,5для надевающихся насадок:складывающийся вариант — ∅27 ммРазрешающая способность по ТУ (центр/край):дальномерный складывающийся вариант — 32/22 линий/ммКоэффициент светопропускания: 0,80Формула цветности: 7—0—0Тип просветления: однослойноеГабаритные размеры (наибольший диаметр оправы × длина):дальномерный складывающийся вариант — ∅45 × 47 ммдальномерный вариант в неубирающейся оправе — ∅53 × 37,5 ммвариант для зеркальных фотоаппаратов — ∅50 × 21 ммВес:дальномерный складывающийся вариант — 80 гдальномерный в неубирающейся оправе — 120 гвариант для зеркальных фотоаппаратов — 110 гГод разработки:— Индустар-22 — 1945 г.— Индустар-22м — нет точных данныхРасчёт:— Индустар-22 — ГОИ, нет данных— Индустар-22м — КМЗ, М.Д. МальцевКонструкция: нет данныхПроизводство: серийноеГоды производства:— Индустар-22 — с 1948 г.— Индустар-22м — примерно с 1950 г.— Индустар-22 для ЗЕНИТа — с 1952 г.

Оптическая схема Разрешающая способность Индустар-22, складывающийся вариант, конструкция Индустар-22 для ЗЕНИТа с рукояткой фокусировки Индустар-22 для ЗЕНИТа Индустар-22 для МФА-7 Индустар-22 для Зоркого с рукояткой фокусировки Индустар-22 производства КОМЗ для Зоркого

Источники

1. ↑ , с. 366.
2. , с. 105.
3. .
4. . ZENIT Camera. Дата обращения 11 сентября 2019.
5. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
6. , с. 451.
7. ↑ , с. 13.
8. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
9. , с. 436.
10. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
11. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
12. ↑ , с. 455.
13. ↑ , с. 15.
14. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
15. , с. 201.
16. , с. 438.
17. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
18. ↑ . «FotoAtelier». Дата обращения 17 сентября 2019.
19. Аркадий Шаповал. . «Радожива» (21 апреля 2016). Дата обращения 17 сентября 2019.
20. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
21. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.
22. ↑ , с. 14.
23. ↑ , с. 506.
24. , с. 6.
25. Георгий Абрамов. . Этапы развития отечественного фотоаппаратостроения. Дата обращения 11 сентября 2019.

Объектив дальномерный Индустар-22 1:3,5 F=50мм П (КМЗ), адаптированный для М42.

Вид адаптированного объектива

Обзор этой версии Индустар-22 в полностью аутентичном виде уже есть на сайте здесь… Данный обзор посвящен образцу, адаптированному для полноценного использования на зеркальных камерах.

Характеристики Индустар-22 (взято отсюда): Точное фокусное расстояние: 51,39 мм Относительное отверстие: 1:3,5 Оптическая схема: Тессар (4 линзы в 3 группах), вид. Диафрагма: 8 лепестков МДФ (после адаптации): 0,5 м (без стопора) или 1 м (со стопором) Резьба для фильтра: нет Подходит для гладких сопел: 27 мм Разрешение (центр/край): 32/ 22 лин/мм Вес (до адаптации): 80 г

Особенности адаптации и конструктив Индустар-22

Мой объектив выглядит очень уставшим, но его оптика в очень хорошем состоянии – и это главное, что привело к его приобретению. Однако от интенсивной эксплуатации объектив остался практически без никеля, а также потерял фиксатор в положении «бесконечность».

Индустар-22 в складном варианте интересен своими незначительными габаритами и массой. Изначально не подходит к зеркальным камерам, так как тубус цепляет зеркало при попытке сфокусироваться на бесконечность, складывая оправу объектива. Для адаптации объектива необходимо лишь снять линзоблок (открутив гайку со стороны хвостовой части) и отрезать «лишнее» с обратной стороны тубуса, после чего жестко зафиксировать его в положении, в котором достигается фокусировка на бесконечность. Этот объектив был переделан мной за 15 минут. Только И-50 для дальномерных камер «переделывается» быстрее.

Вид сзади после адаптации

Недостаток объектива большой для полтинника МДФ — 1м. Если открутить одну пробку, что и было сделано, то МДФ около полуметра. При этом объектив делает 1 полный оборот.

На бесконечности

На МДФ (закручен на 1 оборот)

Еще один минус — управление диафрагмой, очень неудобное. крошечное кольцо регулировки находится спереди и слишком близко к линзам. Сама диафрагма объектива восьмилепестковая, черная, блестящая.

Светосила Индустар-22

Можно сделать вывод — объектив не самый удобный, но невероятно легкий и очень маленький.

Оптические свойства Индустар-22

Индустар-22 — полтинник, не обладающий высокой светосилой. У него большая глубина резкости на открытой диафрагме и им очень легко и удобно фокусироваться – количество промахов невелико. Индустар-22 на снимке сильно напоминает более совершенный И-50 и отличается только худшим исправлением аберраций.

Объектив имеет хорошую резкость по центру с F/3.5 (хотя и мягче, чем у И-50). Для достижения полевой резкости диафрагму необходимо зажать до F/8. Разрешение ограничено продольным хроматизмом, комой и астигматизмом.

Контрастность в нормальных условиях у Индустар-22 неплохая, но в контровом свете появляется пелена и «солнечный дождь». Цветопередача немного теплая, почти естественная.

Объектив индустар 22: Обзор Индустар-22 1:3,5 F=50мм П. Тест объектива.

Объективы Индустар

Объективы семейства «Индустар»

Оптическая схема, использованная в объективах «Индустар»

Объектив «Индустар-23»

«Индустар-50-2» в оправе для фотоаппаратов «Зенит»

«Индустар-50У» в оправе для фотоувеличителей

«Индустар» 5,6/30

Точные значения не всегда совпадают с указанными на оправе округлёнными цифрами и приводятся из каталога разработчика объективов им. Вавилова.

Объективы «Индустар»

Модель	Формат	Фокусное расстояние	Светосила	Угловое поле
Индустар	18×24 мм	30 мм	ƒ/5,6
Индустар-2	9×12 см	135 мм	ƒ/4,5	55°
Индустар-3	18×18 см	300 мм	ƒ/4,5
Индустар-4	13×18 см	210 мм	ƒ/4,5	56°
Индустар-6	6×6 см	75 мм	ƒ/3,5	55°
Индустар-7	6,5×9 см	105 мм	ƒ/3,5	55°
Индустар-10	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-11М	30×40 см	300~1200 мм	ƒ/9,0	~40°
Индустар-13	18×24 см	300 мм	ƒ/4,5	53°
Индустар-17	18×24 см	476 мм	ƒ/5,0	35°
Индустар-20	18×24 см	300 мм	ƒ/4,5
Индустар-22	24×36 мм	52 мм	ƒ/3,5	46°
Индустар-23	6×9 см	110 мм	ƒ/4,5	53°
Индустар-24	6×9 см	105 мм	ƒ/3,5	52°
Индустар-26	24×36 мм	52 мм	ƒ/2,8	45°
Индустар-27	6×9 см	113 мм	ƒ/3,5	51°
Индустар-28	24×36 мм	50 мм	ƒ/3,5	46°
Индустар-29	6×6 см	82,2 мм	ƒ/2,8	55°
Индустар-30		20 мм	ƒ/3,5	53°
Индустар-33	24×36 мм	80 мм	ƒ/2,8	30°
Индустар-36	9×12 см	150 мм	ƒ/4,5	55°
Индустар-37	18×24 см	302,35 мм	ƒ/4,5	53°
Индустар-47	24×36 мм	52 мм	ƒ/3,5	46°
Индустар-48		22,5 мм	ƒ/3,0	44°
Индустар-49	24×36 мм	25 мм	ƒ/3,5	82°
Индустар-50	24×36	52,4 мм	ƒ/3,5	45°
Индустар-51	13×18 см	210,46 мм	ƒ/4,5	56°
Индустар-52	30×30 см	500 мм	ƒ/5,0	44°
Индустар-55У	9×12 см	140 мм	ƒ/4,5	—
Индустар-56	6×6 см	110 мм	ƒ/2,8	42°
Индустар-57	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-58	6×6 см	74,92 мм	ƒ/3,5	55°
Индустар-60	14×21 мм	35 мм	ƒ/2,8	39°
Индустар-61	24×36 мм	52,42 мм	ƒ/2,8	46°
Индустар-62	24×36 мм	50 мм	ƒ/3,5	45°
Индустар-63	24×36 мм	45 мм	ƒ/2,8	50°
Индустар-65	14×21 мм	28 мм	ƒ/2,8
Индустар-69	18×24 мм	27,58 мм	ƒ/2,8	56°
Индустар-70	24×36 мм	50 мм	ƒ/2,8	48°
Индустар-71	24×36 мм	47 мм	ƒ/2,8
Индустар-73	24×36 мм	41,44 мм	ƒ/2,8	56°
Индустар-75	18×24 мм	30 мм	ƒ/2,8	52°
Индустар-77	73×96 мм	120 мм	ƒ/4,8	53°
Индустар-81	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-85	8×8 см	113,5 мм	ƒ/8,0
Индустар-87	13×17 мм	25 мм	ƒ/5,6	46°
Индустар-90У	6×6 см	75 мм	ƒ/4,5	—
Индустар-92	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-95	24×36 мм	38 мм	ƒ/2,8	60°
Индустар-96У	24×36 мм	50 мм	ƒ/3,5	—
Индустар-100У	6×9 см	110 мм	ƒ/4,5	—
Индустар-104	18×24 мм	28 мм	ƒ/2,8	56°
Индустар-105У	24×36 мм	50 мм	ƒ/4,0	—
Индустар-А	30×30 см	500 мм	ƒ/5,0	46°
Индустар-А2	30×30 см	500 мм	ƒ/5,0	44°
Индустар-А13		297 мм	ƒ/4,5	46°
Индустар-ЕС		213,8 мм	ƒ/5,5	68°
Индустар-М	13×17 мм	23 мм	ƒ/3,5	58°
УФ-Индустар	13×18 см	210 мм	ƒ/4,5	55°
