Как подключить триколор тв к двум телевизорам

Живой пример ресивера Триколор ТВ

Пример. На август 2014 года в обмен старым ресиверам (перечень указан сайтом провайдера Триколор ТВ), можно получить ряд новых:

GS8306;
GS8307;
GS8308;
DRS8305;
GSB210.

По запросу первого находим форум: имеется бестолковое объяснение, зато здесь выложена фотография. Видно: набор интерфейсов следующий (исключая входные):

LNB OUT. Зверь зачем нужен? Повторитель. Выходит аналогичный сигнал, передаваемому спутниковой антенной Триколор. Сюда подвесим второй ресивер, либо компьютер. Многие плазменные панели обладают собственным встроенным оборудованием, необходимо вставить карту доступа. Будет ли работать, проще спросить провайдера, должен дать карту. Можно попробовать дома транзитом поставить сигнал на другого потребителя, позаимствовав карту у основного. Полагаем, ресивер может вести себя по-разному. Как поступит модель, сказать избегаем. Можно смотреть каналы. Какая опасность? Редкие версии программного обеспечения правильно управляют питанием на петле. Появляется возможность сжечь карту компьютера, равно ресивер. Нюансы полезно читать на форумах, избегая сесть в лужу.
На задней стенке виден HDMI. Значит, новый рекламный зазыв Триколор реализуется практиками. FullHD готов войти в дома обывателя. Как разбить канал на два и более, уже обсудили.
Наконец, посередине красуется тюльпан.
Можете видеть интерфейс USB, служит обновлению программного обеспечения ресивера. Справа корпуса виднеется отверстие штекера питания.

Из описания становится ясно: ресивер выдает сигнал на один выход, подключить второй телевизор Триколор будет нелегкой задачей. Используйте петлю (придется настраивать вручную), делайте разветвитель, довольствуйтесь, что придется смотреть сериалы жены.

Архиважно подключающим: ресивер Триколор не выдает уровня сигнала антенны. Для наведения придется пользоваться сторонним оборудованием (другим ресивером, типичной профессиональной пищалкой)

Рассказывали подробно предыдущими обзорами. Перед тем, как Триколор подключить к телевизору, обдумайте вопрос наведения. При обмене старого оборудования избегайте трогать тарелку уже нацеленную. Сложнее придется в регионах, где ведется переход на новые спутники. Сперва нацельтесь на космический аппарат старым ресивером, потом идите за обменом насладиться FullHD.

Модель требует карту вставлять чипом вниз. Может запутать бывалых пользователей: было наоборот у Триколор ТВ. У ресивера отсутствует информационный дисплей, хотя на электронной плате место предусмотрено. Цифровой выход S/PDIF отсутствует, многоканальный звук не будет поставляться с пакетами программ.

Выполнив сказанное, узнаете, какие ждут подводные акции, когда на горизонте замаячит настройка Триколор на новое оборудование. Спутниковые ресиверы являются оборудованием. Многое определяет прошивка. В свое время провайдеры беспроводного интернета продавали модемы-флэшки вкупе с программным обеспечением. С диска просто ставился драйвер, прописывалось устройство системой, создавались нужный тип подключения, ярлык на рабочем столе. Пользователю оставалось ввести логин, пароль в предложенную форму, выходя в сеть. Модем можно использовать, для создания подключения компьютер-компьютер по стандартной схеме Windows. Ресивер можно перепрограммировать самостоятельно, нужно четко знать, что делается. В результате оборудование будет работать по-другому. Ресиверы выступают набором железа, решающим многие задачи, не только подключение Триколор ТВ.

Прощаемся ровно до следующего раза, когда будет что написать по теме.

Возможные проблемы и пути решения

Даже зная, как установить вторую приставку Триколор ТВ, у пользователей возможны трудности с ее подключением. Рассмотрим основные проблемы и пути их решения:

Тюнер не реагирует на пульт ДУ. Проверьте батарейки, убедитесь в отсутствии предметов, мешающих передаче сигнала. Как вариант, отключите ресивер Триколор от сети на 20-30 секунд, а после подключите его снова и дождитесь загрузки. Если и это не помогло, отнесите устройство в сервисный центр.
Изображение рассыпается на квадраты, стопорится. Проверьте уровень сигнала. Учтите, что при плохой погоде качество показа может ухудшаться. Понаблюдайте шкалами качества / уровня сигнала в течение нескольких минут. Они должны оставаться стабильными. Если это не так, смотрите каналы через Интернет (если это возможно) или дождитесь улучшения сигнала.
После подключения второй приставки Триколор Нет сигнала, Рябь, отсутствие изображения. Еще раз проверьте правильность подключения, пройдите заново поиск каналов.

В некоторых случаях может помочь сброс тюнера до заводских настроек. Для этого войдите в Меню, далее Настройки, О приемнике и Сбросить на заводские настройки. На завершающем этапе жмите на кнопку ОК на пульте и подтвердите свое решение.

Зная, как подключить две приставки Триколор на одну антенну, вы сможете одновременно смотреть несколько ТВ. В домашних условиях больше подходит первый вариант со сплиттером, позволяющий разделить сигналы на два устройства. Единственное, что придется купить дополнительную приставку, запастись разделителем и коаксиальным кабелем.

Подключение ресивера к ТВ

Здесь всё зависит от штатных интерфейсов как на телевизоре, так и на самом ресивере. В фирменных магазинах провайдера можно найти приставки с разным набором портов

При покупке необходимо обязательно заострить на этом моменте особое внимание, чтобы не покупать адаптеры

HDMI

Это современный формат подключения. Хороший кабель с толковой оплёткой исключает какие-либо потери или преобразование сигнала. Контент на выходе получается с такой же развёрткой и битностью звука, каким уходит от провайдера. К тому же «Триколор» начинает потихоньку отказываться от устаревших кодеков МР2 и МР4, а их место занимает видео в высоком разрешении.

Для подключения достаточно вставить разъёмы на ресивере и телевизоре. Последний может комплектоваться несколькими выходами.Чаще всего они пронумерованы. После подключения необходимо выставить соответствующий источник сигнала в меню ТВ: порт HDMI 1, 2, 3 и т.д.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Такими интерфейсами оснащалась техника 10-летней давности. Вещание организовано в аналоговом формате, поэтому качество картинки на выходе не самое лучшее. Максимум на что можно рассчитывать – это развертка в 360р. Подключаем кабель к телевизору и ресиверу. Выход маркируется как Cable/ANT. В меню ТВ выбираем источником сигнала RF-интерфейс.

Компонентное видео (RCA)

В народе RCA-интерфейс называют «тюльпанами». Среди прочих аналоговых форматов подключения компонентное считается самым эффективным. Максимальная развёртка составляет 1080р, чего более чем достаточно для большинства классических моделей ТВ.

Интерфейс разветвляется на три разноцветные жилы. Каждую нужно подключить к соответствующему выходу на телевизоре и ресивере. Набор портов на оборудование обозначается как ComponentVideo. Иногда вместо цветовой идёт буквенная маркировка: Pr, Pb и Y. В меню ТВ источником сигнала ставим RCA-порт.

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

Это универсальный аналоговый интерфейс, который можно увидеть практически на каждом телевизоре. По качеству изображения он немногим уступает «тюльпанам», но превосходит RF-видео. Максимальная развёртка изображения – 480р.

Для подключения используется порт Video– композитный миниджек, чем-то схожий с интерфейсом аудио: вставляем разъём до упора на ТВ и ресивере. В меню выставляем источник сигнала – AV.

S-Video

Интерфейс часто можно увидеть на игровых приставках и DVD-проигрывателях. Современные ресиверы и фирменная техника от «Триколор», в том числе, такими портами уже не оснащаются. S-Video предлагает картинку в высоком качестве, но для подключения оборудования понадобится дополнительный кабель.

Дело в том, что интерфейс передаёт только видеосигнал. То есть для организации звука необходимо подключить колонки или наушники (3,5 мм миниджек), что не очень удобно. Выбираем в меню источником сигнала S-Video.

Вот так выглядит порт S-Video

SCART

Это устаревший тип интерфейса, который почти не используется, а современные ресиверы ими не комплектуются. Порт передаёт как звук, так и картинку, причём в достойном качестве. Для подключения достаточно вставить разъём в соответствующие пазы. Последние имеют специфическую структуру, поэтому неправильная стыковка исключена. При подключении SCART телевизор сам определяет источник сигнала, поэтому настраивать что-то в меню, как правило, нет необходимости.

Особенности старых и новых моделей ресиверов

Для каждой телевизионной приставки предусматривается соответствующее буквенное обозначение, указывающее на поколение, функционал и назначение прибора.

Устройства с кабельным подключением имеют букву «С» на упаковке. Для разделения наземных и спутниковых ресиверов используются буквы «Т» и «S» соответственно.

В магазинах продают как самые последние, новые модели, так и старые решения. При этом далеко не всегда новинки оказываются лучше проверенных временем ресиверов. Стоит учесть, что к старым относят даже те устройства, которые совсем недавно выпускались в течение пары месяцев, но уже уступили место следующему поколению.

Модели различаются по многим параметров, но одним из важнейших является набор доступных интерфейсов. Можно найти решения с портами HDMI, антенным высокочастотным выходом, традиционными «тюльпанами», SCART и др. Выбирать ресивер надо исходя из имеющихся портов.

Старые поколения чаще всего оснащались антенным выходом и разъемом SCART. Некоторые новые устройства уже имеют только разъем HDMI, что не позволит использовать в паре с телевизорами старых моделей.

Все предлагаемые приставки уже отлажены, так что настройка Триколор на телевизоре не займет много времени. Все сложности в рамках синхронизации устройств связаны исключительно с отсутствием подходящих портов и необходимостью использования переходных адаптеров.

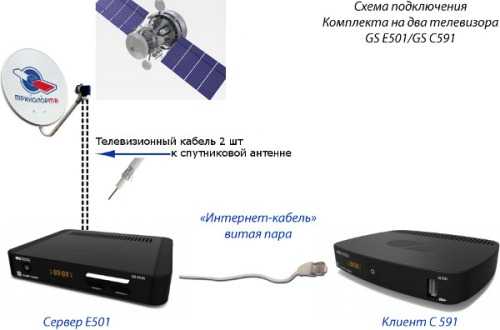

Как подключить ресиверы GS E501/GS C591 Триколор ТВ между собой и к спутниковой антенне

При этом необходимо сказать, что не смотря на такие особенности, ресивер и приставка в состоянии обеспечить полноценный просмотр спутниковых каналов независимо, когда каждое из устройств может работать со своим телевизором, в другом помещении и от своего пульта дистанционного управления.

Приемник GS E501 («cервер») предназначен для приема сигнала от конвертера спутниковой антенны и трансляции теле- и радиоканалов приемнику-клиенту через локальную сеть.Приемник GS С591 («клиент») предназначен для воспроизведения теле- и радиоканалов («контента»), получаемых от сервера по локальной сети.

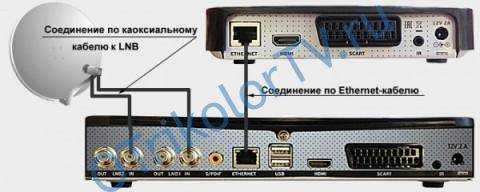

В зависимости от условий (расположение приемников в помещениях и расстояние между ними, наличие готовой локальной сети и свободных портов сетевого оборудования), может быть применена та или иная схема сетевого соединения приемников – прямое кабельное соединение, или подключение к сетевому оборудованию (маршрутизатору).

Как подключить ресивер к телевизору через тюльпан?

Многокомпонентный кабель, который носит название «тюльпан», был разработан много лет назад специалистами американской компании Radio Corporation of America, поэтому и получил аббревиатуру RCA. На протяжении многих лет он был единственным способом подсоединить антенну к ЖК-панели.

Кабель имеет три разъема, которые обозначается разными цветами – желтым, белым и красным. Первый отвечает за передачу видеоданных, второй и третий – аудиоканалы. Соединение трехкомпонентного тюльпана с соответствующими разъемами на технике осуществляется в соответствии с цветовой маркировкой.

Существенным недостатком этого способа подключения является невозможность передачи цифрового аудио- и видеосигнала высокого качества. При выборе этого варианта подсоединения ТВ-тюнера к панели возможна передача на экран нечеткого изображения с помехами. Поэтому использовать тюльпан стоит только в том случае, если TV не имеет других более современных интерфейсов.

Этапы подключения

Перед тем как установить спутниковый ТВ-тюнер важно соблюсти следующие важные рекомендации:

Отсоединить от сети электропитания все бытовые приборы, гаджеты и технику;
Последовательность работ выполнять в соответствии с инструкцией к устройству;
По возможности использовать короткие кабели;
После подсоединения кабелей в соответствующие разъемы схему подключения нужно предварительно проверить на правильность, только после этого включать технику.

После подсоединения устройств потребуется настроить передачу изображения и звука от антенны. Для этого с помощью ТВ-пульта в настройках необходимо выбрать тип входящего сигнала (в зависимости от используемого подключения) – AV для многокомпонентного, EXT для SCART-кабеля или HDMI.

Обратите внимание! Если на экране отображается надпись «нет сигнала», то потребуется проверить на точность подсоединения на всех предыдущих этапах и заново выполнить настройку оборудования. При возникновении проблем с антенной Триколор стоит обратиться в техническую поддержку для получения исчерпывающей консультации

Особенности подключения к телевизорам разных марок

Рассмотрим, как подключить Триколор ТВ к телевизорам разных марок и какие отличия существуют.

LG

Телевизоры марки LG я пользуются большим успехом у покупателей. Подключить цифровое вещание несложно:

В настройках выбрать спутниковую антенну.
Найти спутник компании, который указан в документации.
Определиться с настройками – одиночный конвертер, питание 10700, частота транспондера обычно 12220 МГц.
Выбрать автоматический поиск каналов.
В настройках звука установить параметр MPEG.
Обесточить телевизор на время.
Включить оборудование, оставить его включенным до полной загрузки каналов.

DEXP

Установка цифрового телевидения на оборудование марки DEXP не составит труда даже для начинающих пользователей:

В гнездо на телевизоре ANT IN вставить антенну.
В случае если с помощью Триколор ТВ пользователь хочет использовать флешку, то подключать цифровое телевидение нужно с помощью HDMI. Если такой необходимости нет, подсоединение можно произвести с помощью RCA «тюльпана», подсоединяя цветные шнуры согласно инструкции.
Включаем телевизор в сеть.
Производим настройку каналов в ручном или автоматическом режиме.

TCL

Перед настройкой телевизора марки TCL следует убедиться, что ваша модель ТВ поддерживает цифровое вещание.

Чтобы настроить спутниковое телевидение, нужно:

Зайти в меню телевизора, выбрать закладку «Настройки».
Найти «Настройка каналов» и включить «Поиск».
Выбираем страну (Россия).
Находим тип сканирования «Автопоиск» и выбираем режим «Тюнер».
Находим закладку «Антенна для поиска цифровых эфирных программ».
Выбираем тип каналов – «Цифровые» или «ЦТВ».
Запускаем сканирование и ждем его окончания.

Panasonic

Подключение цифры на телевизоре марки Панасоник состоит из следующих этапов:

Через пульт управления находим кнопку «Меню».
Выбираем подпункт «Установка».
Из предложенного меню выбираем «Цифровые настройки».
Подтверждаем пункт «Добавить ТВ сигнал».
В новом окне делаем активным строку «DVB-C»
Подтверждаем действие «Начать автонастройку».
После окончания поиска имеющихся цифровых каналов в пункте «Установка» станет доступна строка «Меню настройки DVB-C», с помощью которой можно будет корректировать необходимые настройки.

Филипс

На телевизорах Philips подключение цифровых каналов можно осуществить только в ручном режиме.

Для этого нужно:

Зайти в меню «Настройка ТВ» и выбрать закладку «Установка спутника».
Подтвердить подпункт «Установка вручную».
Выбрать поляризацию – правую круговую или левую круговую.
Указать частоту каналов и нажать «Поиск».
После того как новый канал будет найден, следует нажать «Готово» и сохранить его.
По такому методу в ручном режиме нужно выбрать и сохранить все необходимые каналы.
Выбранные каналы вещания сохранятся в памяти автоматически.

Хайер

Для настройки цифрового телевидения на телевизорах марки Haier нужно придерживаться следующей инструкции:

Заходим в «Меню» и находим пункт «Канал».
Из предложенных вариантов выбираем DVB, отмечаем подпункты «Антенна» или «Кабель».
Указываем тип настройки – автоматический или ручной.
В пункте «Режим настройки» выбираем DTV и ATV.
Находим и отмечаем страну Россию.
Выбираем из предложенного списка цифрового оператора Триколор ТВ.
Запускаем «Автопоиск» и ждем, когда необходимые каналы будут найдены и показаны на экране.
Все настроенные каналы будут автоматически сохранены в памяти телевизора.

Устанавливаем Триколор ТВ по шагам

Данный процесс совсем не сложен и включает основные этапы.

Правильно выбрать размещение

Устройство должно быть свободно направлено в сторону спутника и не содержать помех в виде предметов. Монтаж тарелки должен происходить близко к телевизору, что сделает настройку заметно проще. Лучше всего выбирать для этого балкон, стену неподалёку от окна, а также крышу. Не следует производить установку внутри балкона, где устройство будет подвергаться воздействию осадков.

Осуществить грамотную сборку

Тщательно изучите инструкцию, предусмотренную в комплектации с оборудованием.

Надёжно закрепите крепления в заранее предусмотренном месте;

Во избежание попадания осадков внутрь установите конвертёр;

Подключение кабелей к конвертёру

Соединение герметизируют трубкой или изолентой по длине. Дополнительный слой с герметиком на силиконе также окажется не лишним;

Когда кабель подключен, тарелка закрепляется в определённом месте и должна двигаться в различные стороны.

Регулируем антенну Триколор

Произведите поиск данных на сайте tricolor.ru, которые имеет азимут и угол нужного города. Далее правильно настройте тарелку, выставив азимут с участием компаса;
Осуществите подключение кабеля, идущего от конвертёра, к приёмнику;

Подключите приёмник к телевизору, используя кабель.

Настраиваем телеканалы

Для достижения надлежащего уровня сигнала и появления многочисленных каналов поработайте со спутниковым сигналом. Повращайте тарелку в разных направлениях. Если не удается достичь 70% сигнала, подключите кабель заново. Плохой сигнал может быть вызван погодой. Если наблюдается высокая облачность, ливни или чрезмерные снегопады, сигнал может составлять 0%.

При достижении надлежащего уровня сигнала следует искать телеканалы. Выберите вкладку в меню, которая называется «Поиск каналов». Операция по поиску каналов будет производиться автоматически. Для того, чтобы получить как можно больше телеканалов, потребуется подключение тарифного плана, являющегося более дорогим.

Какую нагрузку может выдержать одна розетка?

Вопрос о том, сколько можно вилок воткнуть в один удлинитель, довольно запутанный. Ведь существует множество факторов, от которых зависит выносливость электропроводки в каждом конкретном случае. Для того, чтобы определить возможности одной розетки, необходимо разобраться в некоторых понятиях и определениях.

Напряжение

. Это физическая величина, которая показывает работу по перемещению заряда от одной точки электрической цепи до другой. Единицей измерения принят Вольт. Для нашей страны принято напряжение 220 V. Этот показатель обязательно нужно учитывать, так как он используется для расчёта нагрузки, которую выдерживает розетка.

Сила тока

. Это отношение количества заряда, прошедшего через некоторую поверхность к времени этого прохождения. Измеряется она в Амперах. Для наших розеток эта величина, в основном, равна от 6,3А до 10А.

Приборы для измерения силы тока

Мощность

. Показывает скорость преобразования, потребления или передачи электроэнергии какой-либо системы. Измеряется в Ваттах. Мощность электроприборов указывается в технических характеристиках, а так же, как правило, на корпусе.

Простой расчет с имеющимися у нас показателями будет выглядеть так: для расчета допустимого количества Ватт, нужно просто умножить силу тока на напряжение. Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.

Особое предложение от Триколор – комплект на два телевизора

Тем, кого не устраивает и такой вариант, Национальная спутниковая компания предлагает свое решение проблемы – приобрести комплект Триколор на два телевизора. Как показывает практика, это самый оптимальный выбор, который позволяет соблюсти интересы всех членов семьи без значительных материальных затрат.

Что представляет собой комплект на два телевизора от Триколор ТВ?

Самый полный комплект, который позволит новым абонентам оператора сделать сразу «все как надо», включает:

спутниковую тарелку, оснащенную конвертером с двумя выходами;
двухтюнерный ресивер GS E501 (или прочие аналогичные модели);
приставку-клиент GS C591 (GS C5911 или GS C592);
2 пульта ДУ и 2 блока питания (по одному для каждого из устройств);
смарт-карту доступа;
коаксиальные кабели для подключения к антенне;
кабель «витая пара» (соединяет приставку с ресивером);
HDMI-кабели для подключения телевизоров к приставкам;
документацию и инструкции.

Средняя цена такого комплекта Триколор ТВ на 2 телевизора вместе с установкой у официальных дилеров спутникового оператора на конец 2017 года колеблется в районе 12-14 тысяч рублей. Делать монтаж самостоятельно обойдется дешевле примерно на 2 тысячи рублей.

Также необязательно устанавливать двойной конвертер на антенне вместо головки с одним выходом. Достаточно при подходе коаксиального кабеля к приемнику установить антенный делитель. Как это сделать правильно, можно узнать из видео в конце статьи.

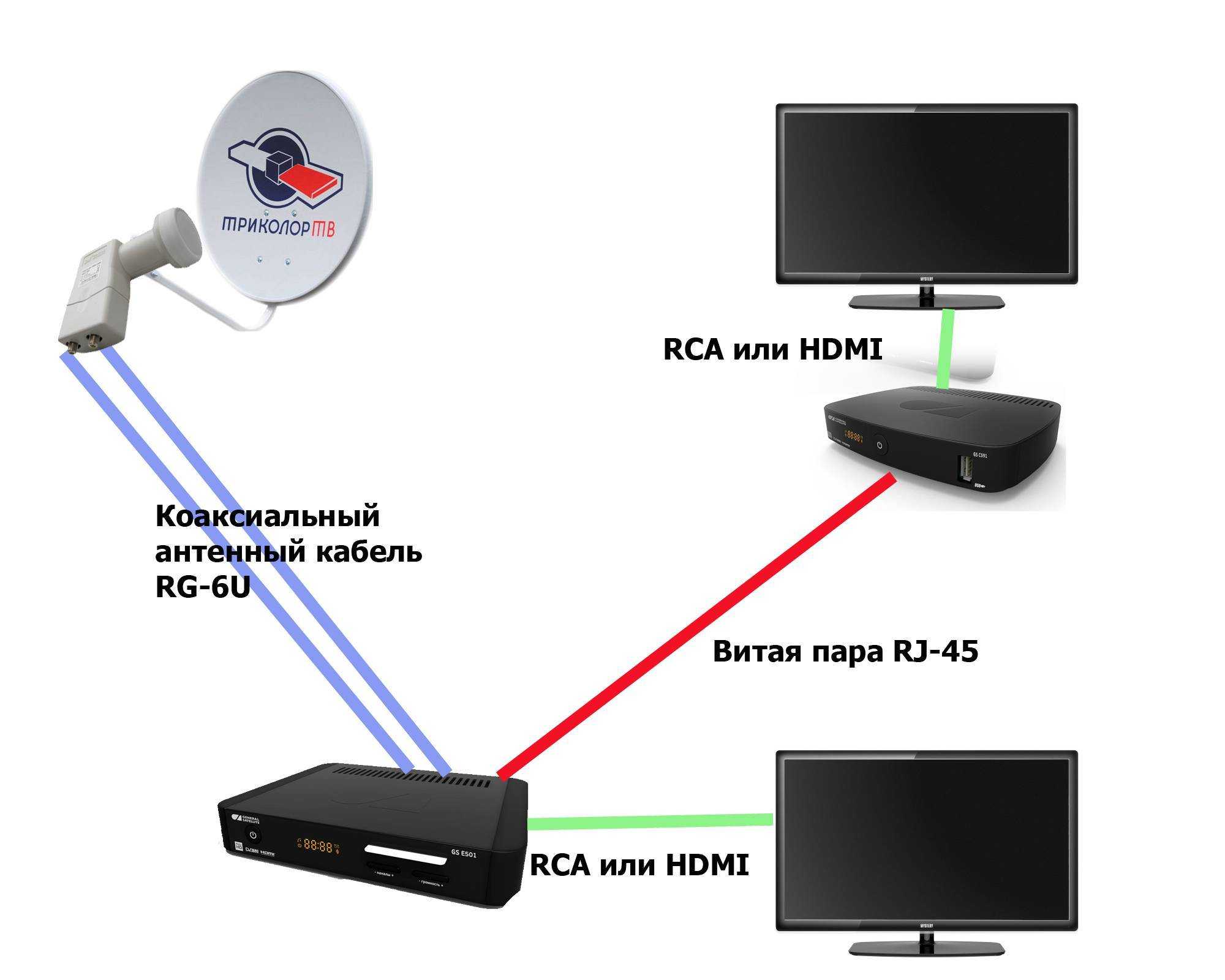

Как работает комплект из двух приставок?

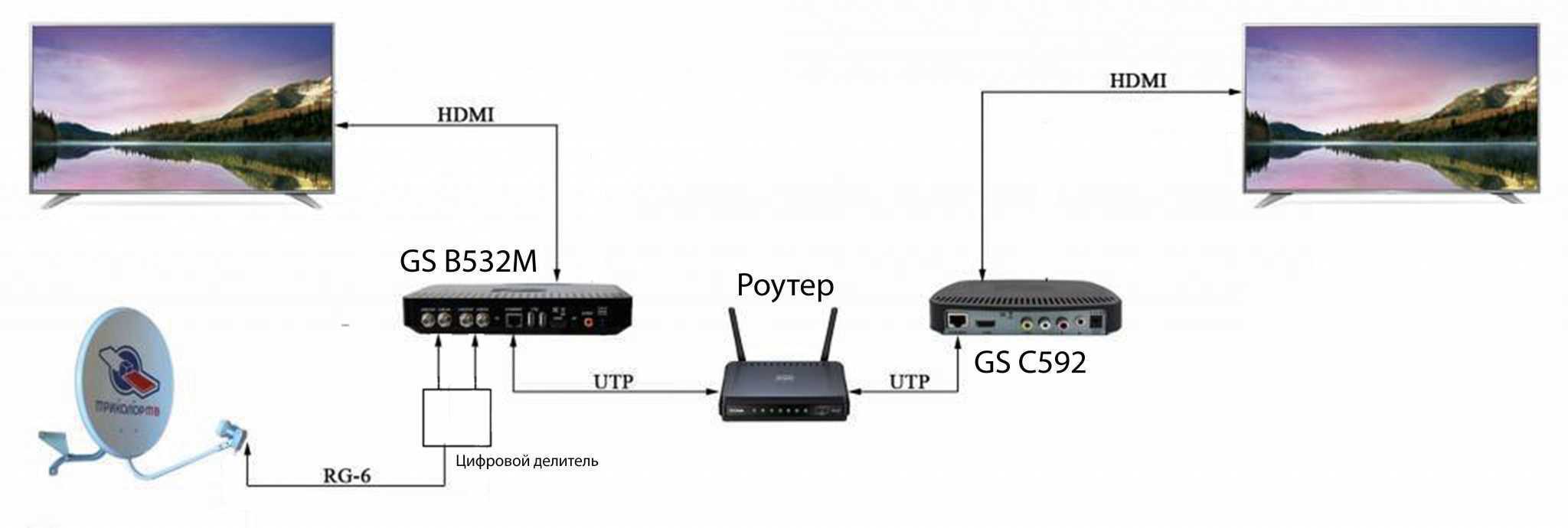

Принцип подключения всех устройств в одну систему простой и понятный. В основной приемник (GS E501) устанавливается смарт-карта – она в комплекте только одна. Два коаксиальных кабеля (от двух выходов антенного конвертера) соединяются со входами LNB IN 1 и LNB IN 2 на этом же ресивере.

Устройство выполняет также роль сервера. Оно будет расшифровывать сигнал и передавать его на приставку-клиент GS C591 с помощью «витой пары», концы которой подключаются к Ethernet-разъемам на обоих приставках.

Далее остается только соединить телевизоры с приставками с помощью HDMI-кабелей (для моделей постарше пригодятся SCART-разъемы), и произвести поиск каналов.

Если все сделано правильно, а соответствующие услуги Триколор ТВ заранее оплачены, оба телевизора будут показывать каналы в автономном режиме.

Преимущества установки комплекта и стоимость абонентской платы

Сам оператор спутникового телевидения определяет такие плюсы от подключения комплекта:

не нужно устанавливать дополнительную антенну;
можно сэкономить на покупке второго ресивера (приставка-клиент стоит дешевле);
нет необходимости вносить двойную абонентскую плату.

Последний пункт можно поставить под сомнение, так как дополнительные привилегии все же придется оплатить. На данный момент (конец 2017 года), если абонент Триколор ТВ хочет смотреть на двух телевизорах исключительно каналы пакета «Единый», ему необходимо оплатить услугу «Единый Мульти Лайт». То есть обойдется «двойное телесмотрение» уже не в 1200 рублей за год, а в 1500 рублей.

Это минимальная цена тарифа Триколор на два телевизора. Если же телезритель пожелает иметь доступ к каналам дополнительных пакетов («Детский», «Ночной» и футбольные), ему необходимо оплатить не только сами пакеты и услугу «Единый Мульти Лайт», но и «Мультирум» за 500 рублей. Или, как вариант, сразу подключать «Единый Мульти» за 2000 рублей.

https://youtube.com/watch?v=Tz1Yf6yAM14

Что необходимо для подключения

Антенна. В зависимости от типа вещания должна быть разных конструкций. Например, аналоговое вещание происходит на передаче волн метровой длины. Значит, конструкция должна смочь принять такой сигнал. Нужна метровая антенна. Но, так как давно произошел переход на цифровое телевидение, нужна дециметровая антенна. Можно попробовать сделать простые устройства самостоятельно. Читайте: как сделать антенну для цифрового ТВ своими руками. В случае близкого расположения ретранслятора и сильного сигнала, даже самая проста антенна из кабеля словит два мультиплекса (20 каналов). Готовится она за 10-15 минут, нужен только кабель и коннектор (штекер), который вставится в антенный разъем телевизора. Но, антенны, сделанные своими руками, слабо принимают сигнал. Поэтому при разделении сигнала на несколько ТВ, картинка может пропадать. Связано это с работой «сплиттера» — устройство делит сигнал. Из-за этого на каждый телевизор поступает уменьшенный сигнал в то количество раз, сколько выходов на делителе. Поэтому лучше устанавливать на улице фабричные антенны со встроенным с завода усилителем.

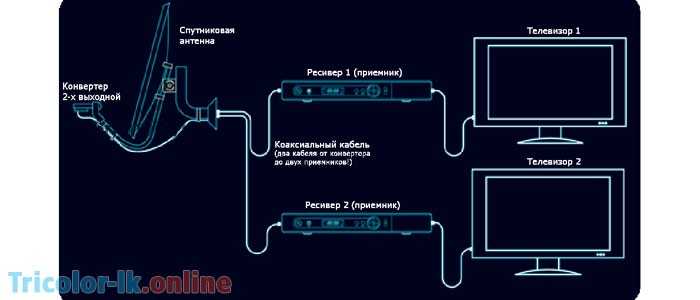

Кабели. Если нужно подключить два телевизора к одной антенне, требуется минимум три кабеля необходимой длины. Один кабель будет вести от антенны к разветвителю. Два кабеля будут соединять разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, то потребуется такое же число кабелей больше на единицу ( +1 для самой антенны).
F-разъемы. Монтируются на все концы кабелей.Для двух телевизоров с использованием разветвителя потребуется пять штук. Сначала разъемы правильно надеваются на кабели.Затем три разъема прикручиваются к F-гнездам на разветвителе.Два оставшихся разъема находятся на свободных концах, которые тянутся к телевизорам или тюнерам. В них вкручиваются F-штекеры, которые и подключаются ко входам «ANT IN» на корпусах телевизоров. Нужное количество переходников (штекеров) соответствует количеству ТВ.

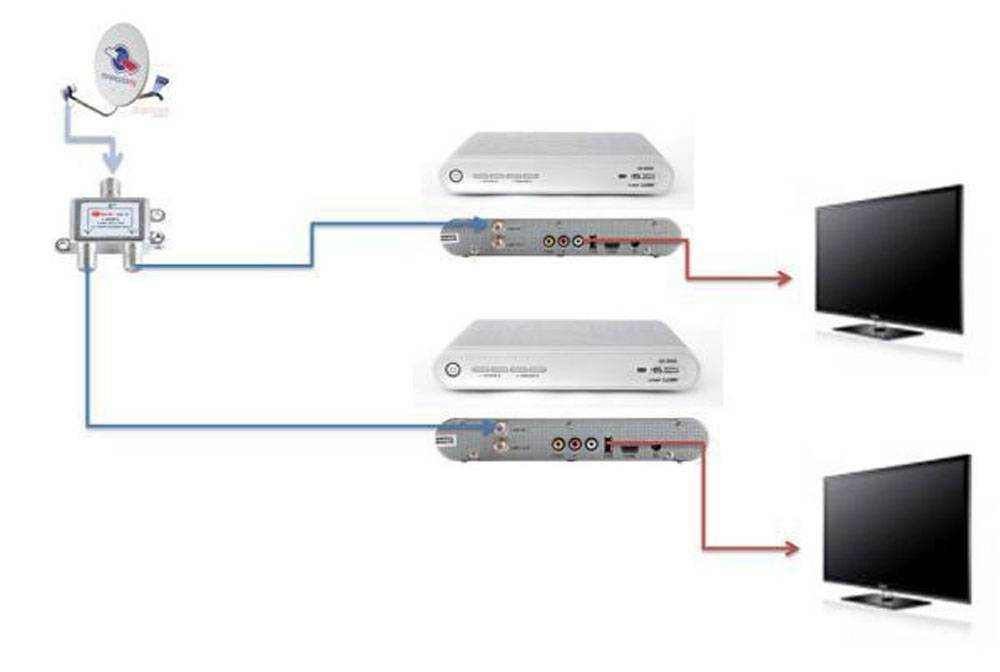

Разветвитель (он же делитель, «сплиттер», «краб»). Представляет собой небольшую металлическую коробочку. По бокам корпуса есть один вход для подключения коаксиального кабеля от антенной конструкции, и определенное количество выходов. От последних отводятся кабели к телеприемникам или цифровым приставкам. Есть разные типы делителей (активные, пассивные). Более подробно о них поговорим ниже.
Усилитель. Сигнал при разветвлении распределяется поровну между телевизорами, происходит его равномерное уменьшение. Если при одном телевизоре уровень сигнала был небольшой, то нужен усилитель. Лучше сразу ставить антенну с родным усилителем. Располагается прямо на конструкции внутри короба.В другом случае поможет внешний усилитель. Он врезается в кабель сразу после заводки внутрь помещения.
Блок питания. Необходим для питания усилителя на активной антенне. Не нужен, если телевидение настраивается через приставку. Тогда питание к антенне можно пустить в настройках приставки. Питание пройдет через разветвитель, поступит на усилитель, и более мощный сигнал вернется обратно к телевизору. Но тогда потребуется делитель с проходом напряжения (выход подписывается «Power Pass»). Иначе питание дойдет до делителя, но дальше на антенный усилитель не поступит, так как «нет прохода». Телевизор же питание не делает, поэтому еще до входа коаксиального кабеля в F-гнездо делителя нужно подключить блок питания. В этом случае усиленный телесигнал сразу будет идти к приемникам.

Как подключить ресивер Триколор к телевизору через тюльпан

Подключение приёмника к монитору не отличается сложностью, несмотря на выбранный абонентом вариант кабеля. Единственное условие правильного подключения заключается в верном выборе слотов. Но, учитывая разницу в форме разъёма, совершить ошибку будет практически невозможно.

Отдельное внимание необходимо уделить проверке соединения. Тем, кто подключается через тюльпан, потребуется:

включить оборудование;
переключиться на нулевой канал;
запустить поиск;
дождаться появления надписи «нет сигнала».

Именно данная надпись будет сигнализировать о правильности действий.

Основные отличия при подключении иных проводов заключаются в необходимости включения других каналов.

Чтобы выполнить первичную настройку, необходимо нажать на пульте кнопку A/V.

Как подключить тарелку Триколор к телевизору пошагово

Как установить тарелку

Антенна устанавливается в направлении передаточного устройства. На пути не должно присутствовать зданий и других посторонних объектов, иначе сигнал будет искажаться. Детали для крепления докупаются, все расчеты происходят в зависимости от ветра и веса спутниковой тарелки. Пошаговая инструкция для установки тарелки:

Кронштейн следует прикрепить к ровной поверхности при помощи двух болтов. Вставляются заглушки в дугу держателя конвертера, привинчивается опора. На эту конструкцию затем устанавливается антенна. Гайки нужно затянуть таким образом, чтобы она почти не двигалась, то есть туго;
Комната с телевизором должна располагаться близко к антенне – желательно на той же стороне. Далее нужно установить конвертер в держатель, его размещают разъемом вниз, чтобы не попадал снег или капли дождя;
Понадобится коаксиальный кабель, его присоединяют к конвертеру, используя F-разъем. Для соединения нужно убрать изоляцию с конца коаксиального кабеля, отогнуть оплетку и фольгу. Далее снимается слой внутренней изоляции кабеля. Прикрепляется разъем, срезается центральная жила. В таком виде коаксиальный кабель присоединяют к конвертеру;
Кабель прикрепляют при помощи изоленты к дуге конвертера. Для большей надежности используют герметик для фиксации разъема. Коаксиальный кабель крепится изолентой к кронштейну. Затем кабель присоединяют к приемнику.

Ниже представлено видео, где описывается процесс установки антенны, настройка ресивера и регистрация, необходимая для просмотра любимых каналов:

Как подключить приставку Триколор к телевизору

Ресивер (приставка) подключается посредством кабелей. Как правило, в приставке присутствует три разных слота: USB, HDMI, RCA. С помощью этих разъемов и происходит соединение с телевизоров, трансляция телеканалов на экран.

Для того чтобы определиться с типом кабеля, пользователю нужно осмотреть телевизор и наличие на нем портов. В большинстве случаев на слот-панели телевизора есть такие же порты, поскольку этот набор считается стандартным. При этом в старых моделях гаджетов может отсутствовать USB.

Современным типом разъемов считается USB, сейчас этот кабель легко достать, он транслирует телеканалы в хорошем качестве. На телевизоре такого слота может не быть, потому что чаще всего он используется для работы с телефоном;
HDMI – этот вид порта есть на старых и на новых гаджетах. HDMI -кабель обеспечивает трансляцию без помех и сбоев. При подключении устройств через этот кабель, пользователь оценит качество демонстрируемых телеканалов. Также сам кабель достаточно плотный и толстый, поэтому риск его поломки является низким;
RCA – такой кабель является тройным и называется «колокольчик» или «тюльпан». Этот тип соединения самый старый, потому он есть на всех телевизорах. При этом тюльпаны считаются ненадежными с точки зрения передачи сигнала, пользователи отмечают помехи в изображении, заикания в аудио. RCA состоит из трех разъемов, которые нужно правильно вставить в слоты, в противном случае телеканалы не будут воспроизводиться, либо произойдет поломка оборудования.

Какие есть схемы подключения двух телевизоров к двум ресиверам Триколор ТВ?

На рисунке выше наглядно продемонстрирована схема подключения двух телевизоров через два отдельных тюнера, с получением сигнала от одного выхода конвертера с его последующим делением на два потока с использованием сплиттера.

Данный способ не самый дорогой в своей реализации, но и не самый эффективный. Затраты идут на дополнительный ресивер, который, к слову, необязательно должен быть новым (можно приобрести уценку) и на обычный делитель. Какие могут возникнуть проблемы?

Немного ранее они уже были описаны, это проблемы с поляризацией. Разумеется, в большинстве случаев, пользователи смогут смотреть разные каналы как ни в чем не бывало. Однако если они начнут смотреть каналы с разной поляризацией, то у одного из них просто будет черный экран вместо вещания.

Можно рассмотреть и такой вариант подключения:

Он чем-то напоминает тот случай, который мы рассматривали при подключении двух ТВ к одному тюнеру. Здесь точно также, кабель с конвертера заходит в гнездо ведущему ресиверу, а тот в свою очередь «отдает» исходящий сигнал ведомому ресиверу. К последнему уже подключается второй телевизор и получает изображение.

Вроде бы две разные схемы, но минусы у нее точно такие же. Выходной сигнал все еще в единичном варианте и делит его уже ведущий ресивер. Поэтому проблемы с поляризацией никуда не уходят.

Теперь подходим к самому дорогостоящему и комфортному варианту подключения. Как видно из рисунка, в этой схеме уже используется не один выходной сигнал с конвертера. Конвертер на два выхода не самое дешевое удовольствие, он явно обойдется дороже, чем покупка просто делителя сигнала. Но эти затраты дают свои плюсы.

Два равносильных независимых сигнала приходят на два входа ведущей приставки. При этом второй тюнер, который продемонстрирован на картинке, своего приемника не имеет. Весь прием осуществляется через ведущий тюнер. Зачем это сделано? Для снижения стоимости второго ресивера.

Вы экономите лишнюю «копеечку», которую можете потратить на тот же 2-выходной конвертер. Между собой тюнеры соединяются обычным и привычным всем кабелем Ethernet.

В чем же удобства данной схемы? А они очевидны. Так как приходящих сигналов с конвертера два, то каждый ресивер по вещанию становится независимым друг от друга. Каналы с разной поляризацией больше не являются проблемными, их можно спокойно смотреть одновременно на двух телевизорах.

Как подключить 2 телевизора к одному ресиверу, в том числе и приставки Триколор:
