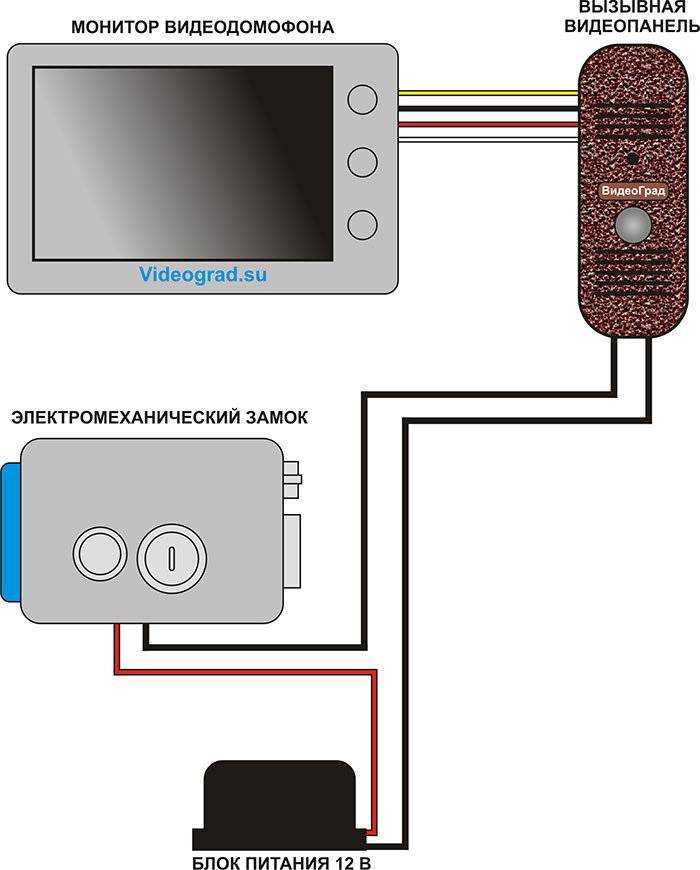

Схема подключения видеодомофона с электромеханическим замком

Для чего необходимо устанавливать домофон в частный дом

Электромеханический механизм на калитку Выбор замка на калитку и комплектация устройства Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком.

Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка. Дополнительные меры безопасности.

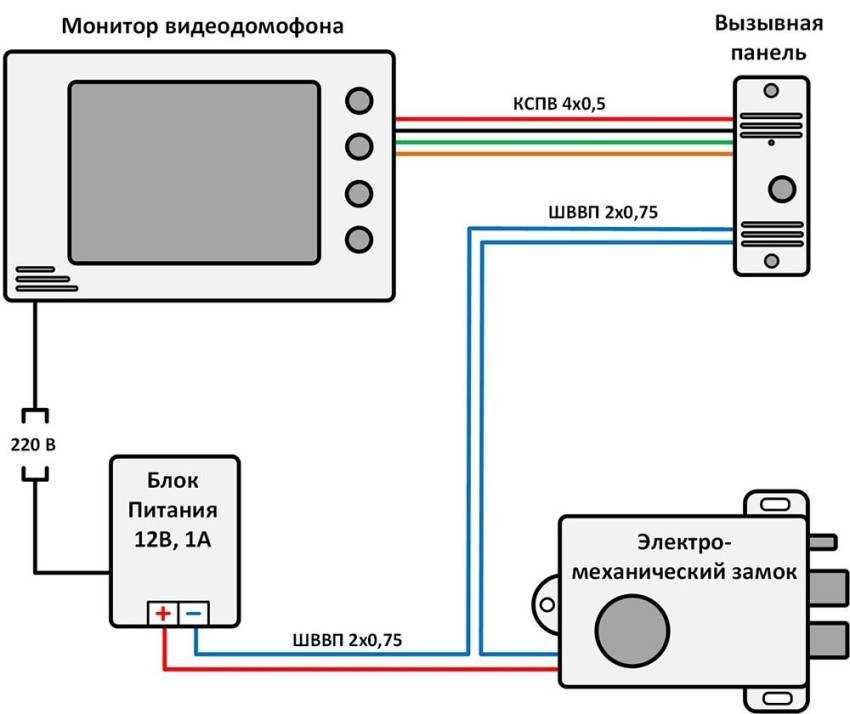

Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.

Они обеспечивают значительную длину прокладки; цифровые устройства — используют для передачи витую пару. Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам.

Виды электронных замков

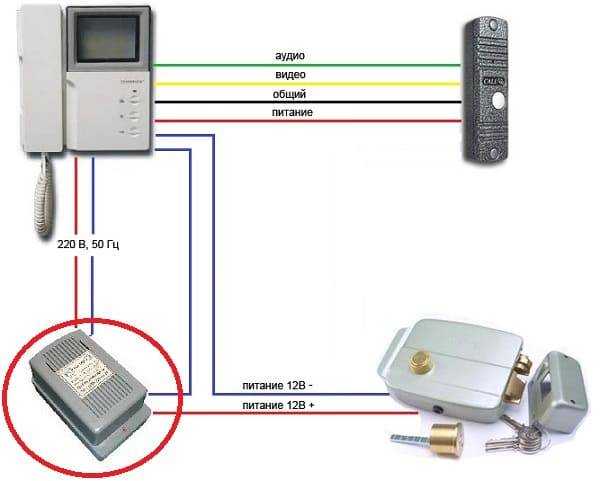

Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле. По истечении этого времени задержки электромагнитное реле опять срабатывает и замок переходит в замкнутое состояние.

Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей.

Для чего необходимо устанавливать домофон в частный дом

Завершающим этапом является заделка. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной. Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.

В качестве слаботочных сигнальных проводов можно использовать витую пару, применяемую в компьютерных сетях. Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. Они не выходят из строя в любой мороз и в дождливое время. Кроме своей основной задачи, легкой идентификации посетителя в дневное и ночное время, он делает фото в момент вызова, способен организовывать двустороннюю аудиосвязь, осуществлять еще множество действий

Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.
Подключение электромеханического замка

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

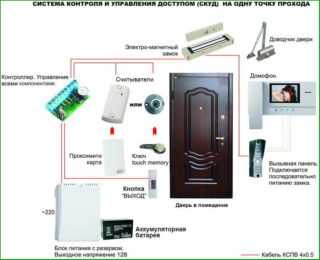

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель

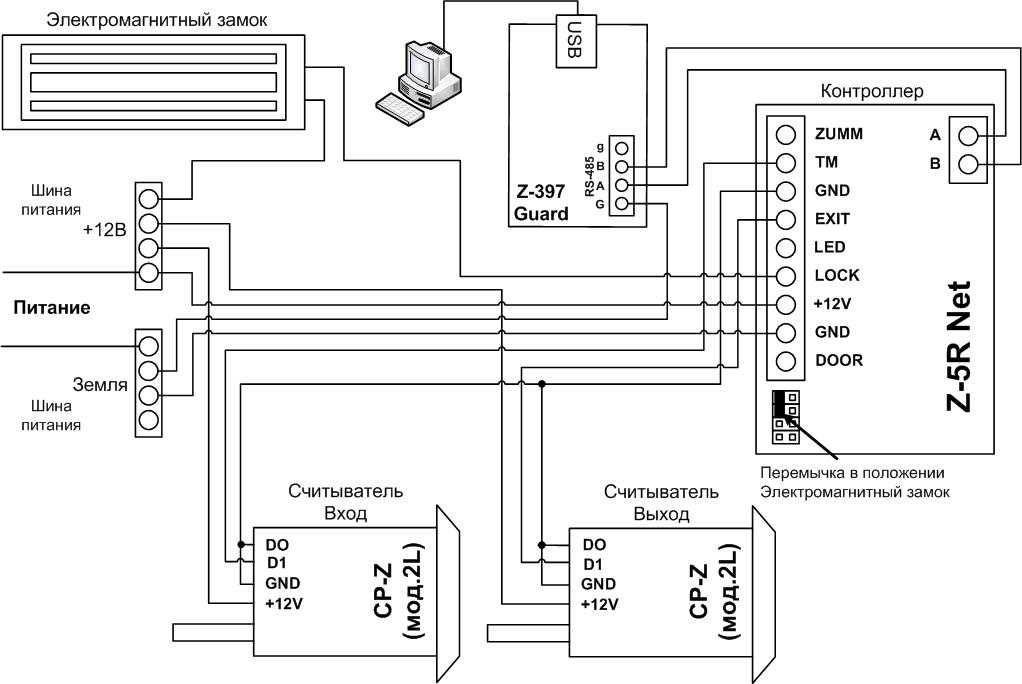

• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

• При монтаже на концах проводов оставляйте немного длины для запаса, сейчас это поможет в более простой установке, а в будущем значительно облегчит ремонт
• Если общий провод приходится соединять из нескольких частей, то следует использовать паяльник и специальные трубочки для термоусадки
• При прокладывании провода к открывающему замку появится изгиб, на его место следует надеть гибкую защиту

Этапы монтажа

Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.

Особенности работ в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность действий:

1. Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
2. Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
3. Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
4. Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
5. Монтируют оборудование внутри квартиры, проводят необходимые коммутации.

Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.

Монтаж в частном доме

Установка видеодомофона в частном доме проще — прокладку трасс проводов можно выполнить по любому удобному пути. Не нужно разрешение, чтобы самостоятельно подсоединить все провода.

Не допускается параллельная прокладка сигнальных проводов видеодомофона и сети 220В ближе чем на 15 см.

Алгоритм работ:

1. Выбирают понравившуюся аппаратуру, которая по возможностям соответствует пожеланиям хозяина.
2. Изучают электрическую схему видеодомофона, на которой обозначено, как подсоединять кабели.
3. Монтируют внутренний монитор. Расстояние от пола выбирают около 1,5 м — так удобнее пользоваться всем членам семьи. Дополнительный блок питания устанавливают при необходимости.
4. Монтируют вызывную панель на стену или на забор рядом с дверью. Устанавливать устройство на подвижные детали распашную или откатную двери нельзя — вибрация сделает картинку прыгающей, а крепление проводов постепенно ослабнет и придётся выявлять и устранять неисправность.
5. Заземляют металлические конструкции — наведённые и блуждающие токи могут достигать величин, опасных для целостности электронных схем.
6. Прокладывают провода между монитором и видеопанелью. В землю заглубляются на 0,7–1м, для защиты от повреждений используют трубку ПВХ. По стенам кабель ведут в гофре.
7. Монтируют электрозамок согласно прилагаемой инструкции. Переход на подвижную часть двери делают в гибкой подводке, что убережёт провод от переламывания и зажима при закрывании полотна.
8. Как подключать отдельные элементы указывает схема домофона и электрозамка.

Если монтаж схем вызывной панели видеодомофона, монитора и замка проведён правильно, система должна заработать без каких-либо дополнительных настроек.

На последнем этапе, используя инструкцию, проводят окончательную наладку. Настраивают яркость экрана, углы поворота и наклона выносной камеры. Уделяют время настройке времени срабатывания замка, которое можно регулировать. Добиваются плавного закрытия двери и срабатывания замкового механизма.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы: Динамик;
• Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

• беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
• цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

• вызывное устройство, прикрепляемое в месте входа на территорию дома;
• запирающий замок, устанавливаемый на входных воротах;
• переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
• блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

• электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;

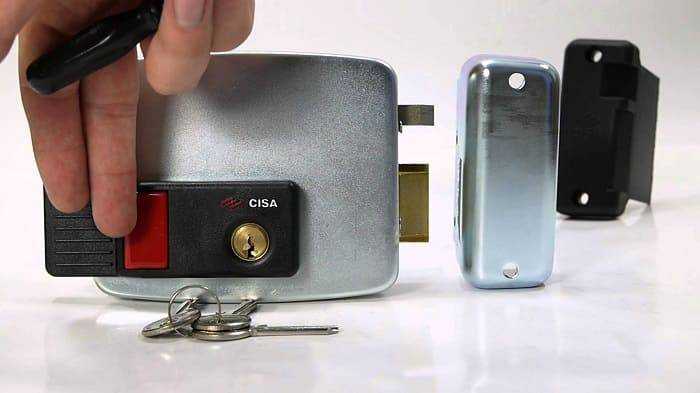

• электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

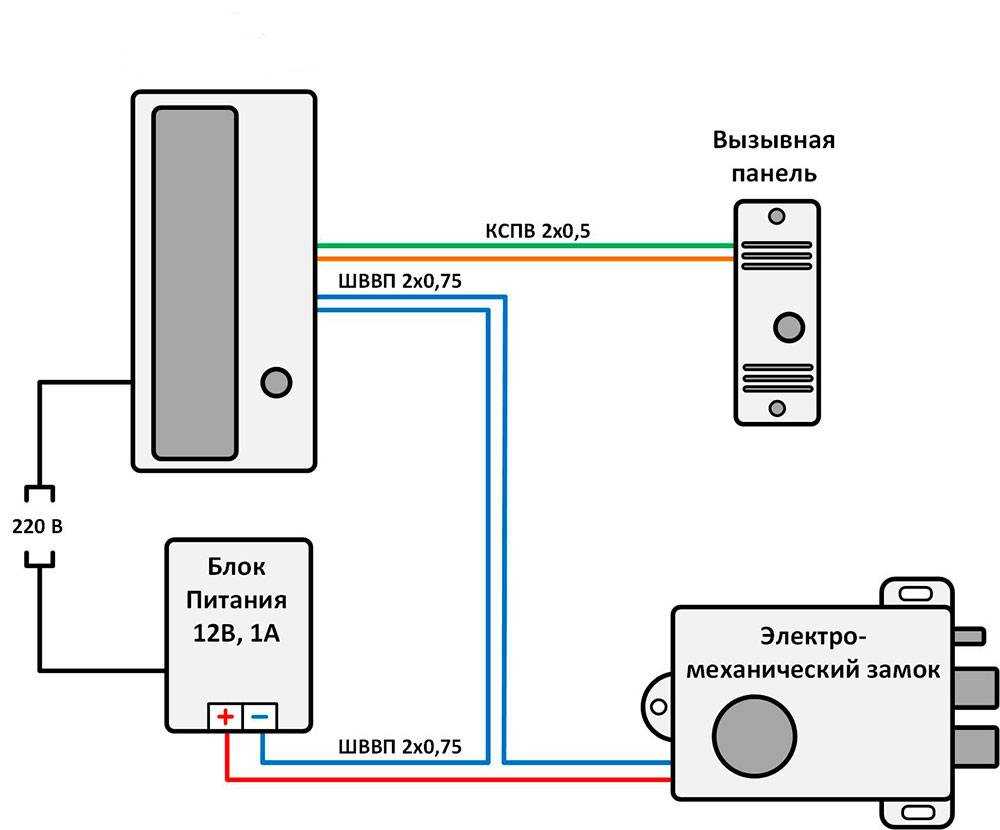

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Комплектация оборудования и покупка расходных матерьялов

Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.

Необходимое оборудование:

1. Отвёртка плоская
2. Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
3. Кусачки,
4. Датчик напряжения,
5. Перфоратор (для бетона, камня или твёрдого кирпича)
6. дрель (для дерева, гипсокартона или газобетонных кирпичей)
7. Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
8. Свёрла (для дерева или гиспокартона)
9. Фонарик
10. Ручка / маркер / карандаш
11. Изолента
12. Термоусадка (маленький диаметр)
13. Зажигалка
14. Мультиметр*
15. Припой и паяльник*

Расходные матерьялы:

• *Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
• *Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
• **Короба

* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния

** Если планируете прокладывать провода без нарушения отделки стен

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

• В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
• Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
• Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

• Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
• Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
• Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Рекомендации

Чтобы максимально защитить себя от непрошенных гостей, придерживайтесь следующих советов:

• Впускайте в подъезде только людей, которых Вы знаете. Если человек представился сотрудником государственных органов (например, полицейским), попросите его показать удостоверение, когда он будет на Вашем подъезде.
• Многие видеосистемы позволяют записывать видео или делать фотографии. Если к Вам пришел незнакомец, не открывайте ему дверь, а вот фото/видео обязательно сделайте на случай обращения в полицию.
• Если есть возможность, постарайтесь договориться с соседями об установке совместной видеосистемы на этаже. Это позволит сэкономить много денег, улучшить безопасность подъезда.

Подключение видеодомофона к общему домофону

Основной способ установки видеодомофона в многоквартирном доме — это подключение устройства к уже установленному обычному домофону. В монтаже нет ничего сложного, поэтому выполнить его можно своими руками. Для подключения Вам понадобятся следующие устройства:

• Работающий аудио домофон. Устройство устанавливается на подъездной двери и служит для контроля пропуска людей в дом. К этому устройству мы будем подключать видеодомофон.
• Видеодомофон. Устройство состоит из блока для аудиовизуального вызова (ставится на лестничной площадке) и блока для приема сигнала (ставится в квартире). Эти устройства мы будем подключать к ауди домофону.
• Модуль сопряжения (адаптер). Это устройство служит для синхронизации работы аудио- и видеодомофона, а также дополнительных устройств (если они есть).
• Вспомогательные устройства. Это может быть камера наружного наблюдения возле подъездной двери, замок для автоматического запирания квартирой двери и другие.

Что из себя представляет система совмещения квартирного видеодомофона с общим?

Система совмещенного квартирного домофона состоит из нескольких автономных элементов:

• Аудиодомофон, который стоял на доме по умолчанию. Это устройство используется для переговоров по аудиоканалу. Устройство контролирует вход людей в подъезд.
• Видеодомофн, который будет ставится рядом с квартирной двери. Прибор применяется для переговоров по аудио- и видеосвязи. Устройство контролирует вход людей в квартиру.
• Вспомогательные элементы. Например, Вы можете поставить рядом с подъездной дверью видеокамеру, с помощью которой можно будет видеть всех людей, которые нажимают кнопку вызова аудиодомофона.

Выбор адаптера

Для соединения аудио- и видеодомофона Вам нужно будет купить адаптер. Что учесть при выборе:

• Адаптер имеет вид небольшой коробочки с большим количеством разъемов и электрическим питанием. Его можно монтировать вертикально или горизонтально.
• Если будете подключать к адаптеру несколько видеокамер, убедитесь, что на устройстве есть соответствующее количество разъемов под камеры.
• Существуют адаптеры, которые могут обеспечивать видеосигнал сразу для нескольких квартир на одном этаже. На практике такие устройства используются редко, хотя их применение позволяет сэкономить.

Выбор модуля сопряжения

При выборе модуля сопряжения нужно обратить внимание не только на функциональные, но и технические особенности:

• Гальваническая развязка. Наличие гальванической развязки будет большим плюсом, поскольку увеличит надежность домофоной системы. Хотя в ряде случаев можно обойтись и без нее (зависит от модели аудио домофона).
• Тип аудио домофона. Домофоны бывают двух основных типов по типу адресации — МСЦ или МСК. Подбирать модуль сопряжения нужно таким образом, чтобы он был совместим с категорией домофона.
• Некоторые адаптеры оборудуются аудио усилителем, хотя стоят такие устройства дороже. Если все в порядке с деньгами, купите адаптер с усилителем — это продлить срок действия защитной системы.

В каких случаях подключают видеодомофон к обычному домофону

Подключить видеодомофон можно к любому обычному домофону с помощью блока сопряжения

Но стоит обратить внимание, что адаптеры не являются универсальными, поэтому подбирать устройство в индивидуальном порядке. Адаптер должен быть совместим как с обычным, так и видеодомофоном, чтобы система могла нормально функционировать
