Как усилить плохой сигнал цифрового телевидения своими руками: пошаговое руководство

Как усилить сигнал антенны

Полностью сменить устройство. Особенно если подключена самодельная конструкция. Так во многих случаях возможно решить проблему с плохим телесигналом. Если собираетесь покупать новую дециметровую антенну, сразу берите со встроенным усилителем. Когда телевидение настраивается через приставку, то внешний блок питания для усилителя можно не покупать. Цифровая приставка сама может подавать питание через коаксиальный кабель. Если же ресивер не используется, то про питающий блок не забудьте, иначе работать система не будет (телевизор не питает коаксиальный провод).
Выполнить настройку Т2-антенны, переустановить на новое место или просто сменить направленность.
Подключить антенный усилитель. Если не хочется менять устройство приема, усилить работу устройства можно подключением внешнего усилителя. Конструктивно и по принципу действия усилители бывают разными. Единственное, что стоит пока знать, так это то, что они подключатся к телекабелю уже внутри квартиры или дома. Есть усилители комбинированные, например, с уже встроенным блоком питания, с несколькими выходами для подключения множества телеприемников. Или применяется обычный врезной усилитель. Использование усилителя может стать решающим элементом, который позволит усилить антенный сигнал.
Диагностика (внешний осмотр и детальная проверка) телевизионной цепи. Нужно осмотреть всевозможные элементы линии, начиная от антенны, заканчивая гнездом на телевизоре или внешнем тюнере. Осмотрите соединение кабеля с антенной, другие места соединений, переходники, штекеры, разветвители. Также проверьте визуально кабель, нет ли сильных повреждений внешней оболочки, перегибов и передавливаний тяжелыми, а тем более, острыми предметами, мебелью. Если есть сомнения, сделайте соединения по-новому.
Проверьте волновое сопротивление кабеля мультиметром, значение должно составлять 75 Ом. Если сопротивление совершенно другое, кабель лучше проложить новый.
Тщательно продумайте схему прокладки кабеля к телевизионному приемнику. Постарайтесь уменьшить длину как можно больше. Даже пара метров кабеля иногда влияют на общее качество работы телевидения.

Чтобы не покупать усилитель (если работает пассивная конструкция), лучше сначала проверить корректное расположение приемника. А при необходимости изменить место установки и направление.

Как выбрать антенный усилитель

К выбору усилителя цифрового ТВ нужно подходить ответственно.

Чтобы купить качественный вариант, необходимо руководствоваться несколькими параметрами:

Расстояние ТВ устройства от ретранслятора. Показатель должен быть в пределах 10-150 км.
Правильно подбирать частоту диапазона.
Уровень телевизионного сигнала в приборе. Стабильный вариант для дачи или дома – 100 дБ на микровольт.
Коэффициент усиления должен равняться 40 дБ или выше.
Следует узнать тип прибора, для которого необходимо усиление.
Уровень шума должен составлять 3 дБ или меньше.
Показатель потребления тока – 30-60 мА.
Устройство необходимо ставить около приемника, или прямо в корпусе антенны.

Если в доме используют цифровое телевидение, то следует приобретать оборудование с показателем напряжение в 5 В. При использовании цифровой приставки DVD-T2 с таким числом, не придётся дополнительно приобретать блок питания для усилителя.

Популярные модели для телевизионного сигнала:

Televes 5523. Это продукт итальянской компании, который имеет хороший коэффициент усиления в 16 дБ. Также он автоматически понижает уровень посторонних шумов. Качественно увеличивает мощность телеантенны.
Terra HA 123. Применяется для улучшения сигнала даже при установке в загородном доме. Коэффициент усиления равен 20 дБ или выше, а потому прибор можно применять для разных частот. Модель очень хорошо подходит для дач.

Подходящие модели для спутникового и эфирного телевидения:

Gecen A05-02. Уровень сигнала увеличивается до 21 дБ. Чтобы улучшить качество телевизионного эфирного ТВ, придётся приобрести дополнительный источник питания.
Польские модели SWA. Обычно их устанавливают на решётчатые антенны. Диапазон усиливающих коэффициентов может составлять от 49 до 790 мегагерц. Для монтажных работ применяют шпильки или соединение на резьбе.

Преимущества оборудования:

Даже если телевизионный сигнал очень слабый, устройство его увеличит. Так получится наслаждаться просмотром в любом месте, даже сильно удаленном от телевышки. Этот вопрос особенно актуален для владельцев дач.
При работе устройства будет создаваться минимальный коэффициент шума.
Прибор улучшает качество трансляции в нескольких диапазонах волн.

У каждого электрического устройства имеются не только плюсы, но и минусы:

Если на аппарат будут поступать чересчур мощные сигналы разных частот, то он может периодически перезагружаться.
При плохих погодных условиях и во время грозы, качество картинки может ухудшиться, поскольку усилитель реагирует на электроразряды в дециметровом диапазоне. Наружный уличный усилитель ТВ сигнала на даче эффективен только при отсутствии грозы.
На выходе будут происходить пассивные потери.

Усилитель сигнала цифрового ТВ своими руками – схема

Прежде чем рассмотрим инструкцию по сбору собственного усилителя, изучим, использующиеся типы антенн в настоящее время:

Телскопические. Другое название – стержневая. Отличается несложным изготовлением и используется на расстоянии до 5 км от вышки. Обладает круговой поляризацией, что позволяет обнаруживать различные радиоволны.
Патч-антенны. В основном при изготовлении используют прямоугольные элементы, защищенных пластиком. Имеет вертикальную и горизонтальную поляризацию. Главным достоинством является повышенный показатель КУ и способность принять переотраженку.
Волновой канал. Является самым используемым вариантом. Представляет собой конструкцию из директоров, рефлекторов и вибраторов, располагающихся на траверсе. Волновой канал часто размещается на улице, можно найти модели с отражателями. Также их часто оборудуют усилителями и фильтрами.
Зигзагообразные. Основным плюсом является простота сборки и возможность принять отраженку. То есть, зигзагообразные антенны можно с легкостью собрать в домашних условиях.

Усилить цифровой сигнал антенны телевизора в домашних условиях можно посредством последнего варианта, то есть с помощью зигзагообразной антенны. При этом усиление будет зависеть от числа квадратов. Таким образом вы сможете самостоятельно собрать конструкцию, потратив минимум средств.

Если у Вас остались вопросы или есть жалобы — сообщите нам

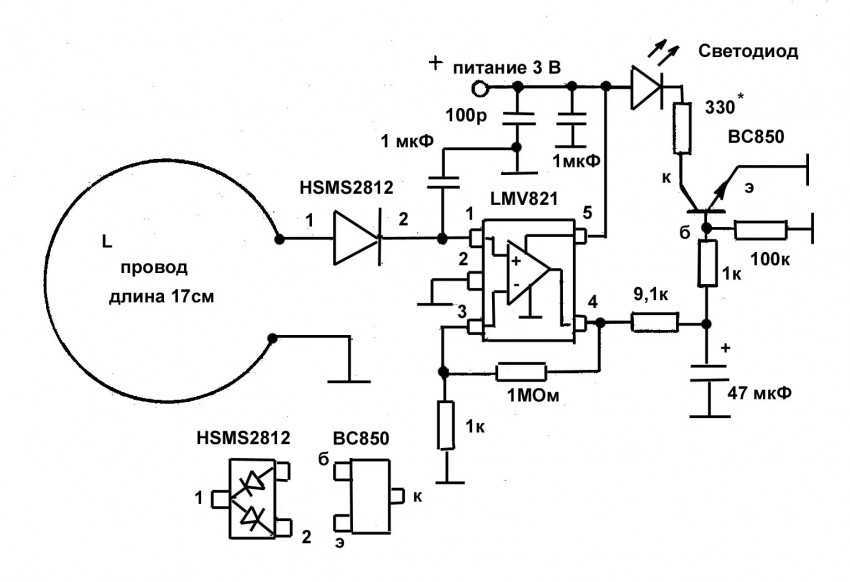

Антенный усилитель можно легко собрать дома, ориентируясь на схему. Он не будет требовать много энергии, не станет причиной помех, а частотный диапазон не превысит 900 МГц. Низковольтное оборудование с питанием от 3 до 5В будет потреблять не более 3 мА.

В чем состоит принцип работы подобного оборудования? Обратите внимание на схему, где изображен вход 1 – через него подается напряжение. Наличие резистора, отмеченному как R1 и подключенному ко входу 2, сместит напряжение на рабочую территорию

Выход 6 принимает входной сигнал, а усиленный будет снят с третьего узла и направится прямо в приемник.

Плюсы и минусы усилителей телесигнала

По мнению специалистов, преимуществами в использовании усилителей считаются:

Шумовые коэффициенты незначительные;
Идет прием очень слабых телесигналов;
Можно усилить сигнал одновременно в нескольких диапазонах.

Но там, где есть плюсы, всегда найдется минусы:

При использовании «широкополосника» можно перегрузить необходимый уровень сигнала;
Боится грозы;
Телесигнал может потеряться;
Большая чувствительность.

Важно не забывать, что этот прибор – не сверхустройство, он всего лишь выполняет коррекционные функции, помогая телеантенне «зафиксировать» хороший сигнал

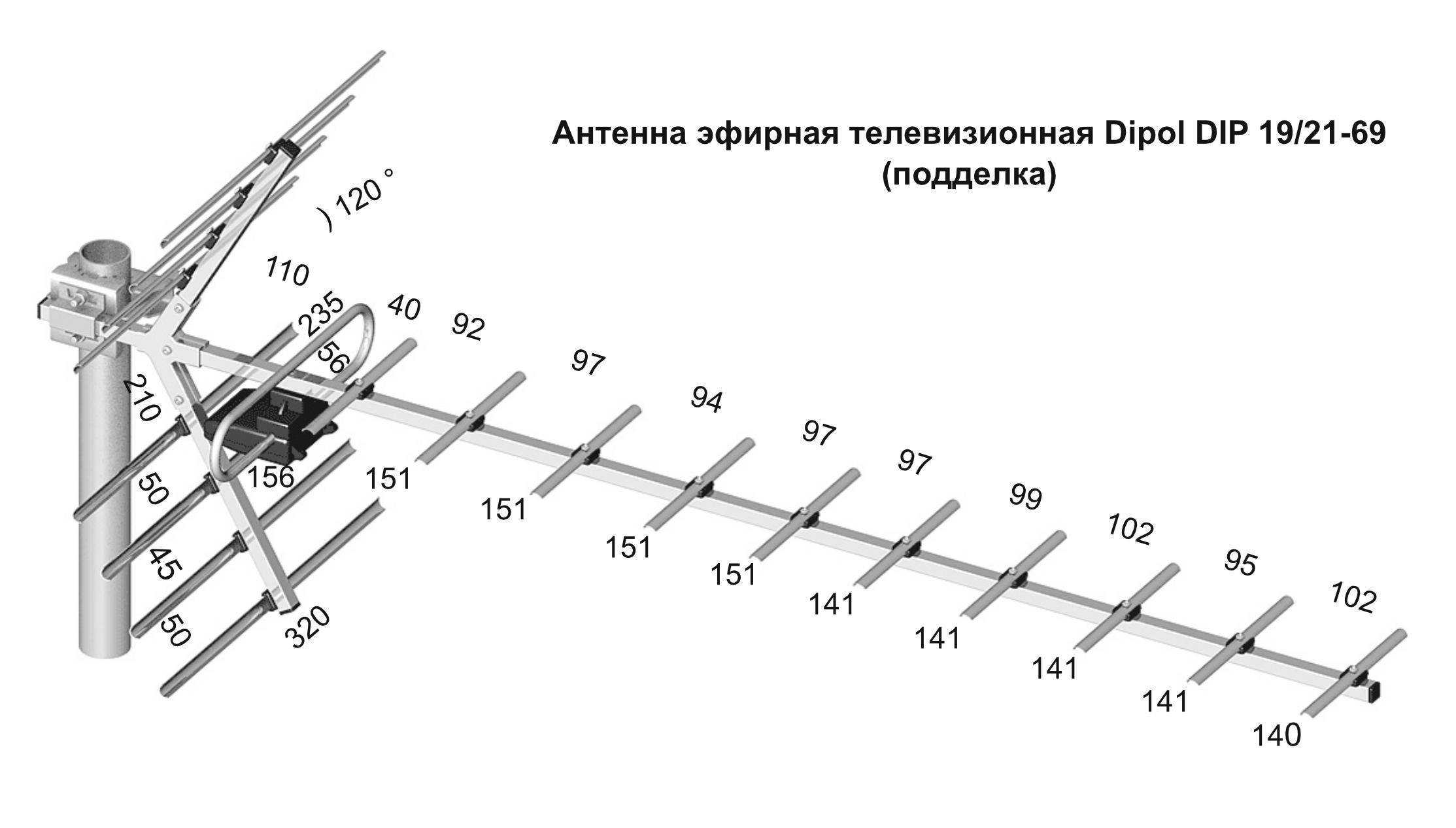

Выбор и установка антенны

Сама антенна может не соответствовать принимаемому сигналу, либо устанавливаться неправильно. Многие знают, что полезно ориентировать приспособление в пространстве, но не каждый умеет это делать. Телевидение в России на ДМВ построено на горизонтальной поляризации, поэтому перекос полуволнового вибратора или волнового канала с гарантией ведет к ухудшению приема. При этом также сдвигается частотный диапазон, за счет чего дополнительно падает качество картинки.

Потребуется, используя уровень, выставить антенну в правильное положение. Вдобавок при приеме с дальних телевышек действует простое правило. Чем выше расположить антенну, тем больше шансов поймать вещание. Это правило действует на ДМВ, вот поэтому диапазоны СВ и КВ по-прежнему сохраняют привлекательность. Волны на этих частотах огибают поверхность земли, поэтому поймать можно, даже не вынося антенну на крышу.

Внешние преграды также вкладывают лепту, если вокруг раскинулся лес, то прием будет ухудшенный. Волны затухают, проходя сквозь препятствия. В этом случае порекомендовать обзавестись антенной с усилителем. Играет роль и тип. Полноволновые вибраторы гораздо лучше принимают сигнал, а в магазине достать сложно. Поможет самодельная антенна. Сделанная из жилы медного или алюминиевого кабеля и установленная по правилам обеспечит лучший прием, чем магазинная.

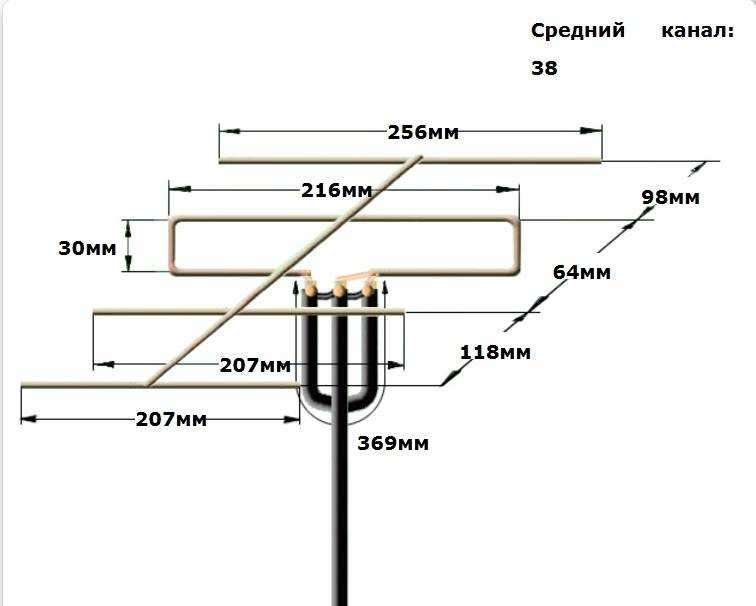

Уже не раз рассказывали, как изготовить узкополосную антенну, которая настроена на частоту канала. В этом случае также удается добиться превосходного результата простыми путями. В конце концов любители даже конструируют четвертьволновые вибраторы для цифровых ресиверов. Это просто короткий кусок провода, экран которого на четверть длины волны счищен с одного конца. Для первого мультиплекса Москвы это составляет 13,5 см. На другой конец припаивается коннектор, который вставляется в ресивер. Четвертьволновый вибратор располагается горизонтально. При необходимости можно сгибать у основания для удобного размещения. Даже такая простая и несогласованная конструкция дает результаты в приеме телевизионного вещания.

Что делать, как решить проблему?

Если хромает изображение или звук, первое, что можно сделать — перезагрузить оборудование: приставку и телевизор. Если после перезагрузки проблема не решилась сама собой, нужно искать причину неполадки:

проверить целостность кабеля и при необходимости заменить на новый;
поменять положение антенны: направить ее в сторону вышки, передающей телесигнал, или крупного объекта, от которого этот сигнал может быть отражен (например, соседний дом).

Возможно, придется купить более мощную антенну или подключить специальный прибор – усилитель

Нужно принимать во внимание, что переусиленный сигнал также может испортить качество работы канала — появляется рябь и шипение

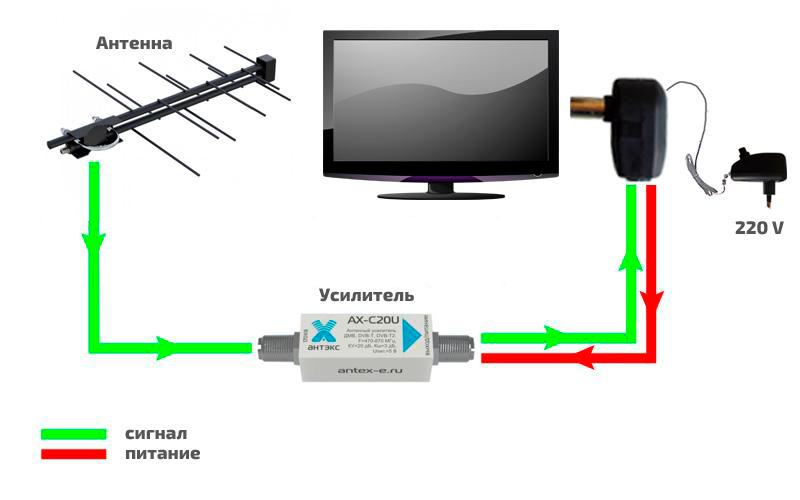

Подключение усилителя

Усилитель — это устройство для улучшения сигнала телевизионной антенны. Его использование может быть полезным, когда сигнал отдаленных передатчиков ослаблен или затруднен из-за препятствий на пути.

Для использования усилителя необходимо выполнить несколько шагов.

Убедитесь, что ваша антенна правильно установлена и настроена на нужный канал или частоту.
Затем подключите антенный усилитель к кабелю, исходящему от вашей комнатной антенны, и кабелю, идущему к вашему телевизору.

При подключении важно учесть месторасположение. Оптимальное — близко к антенне, чтобы усилитель мог усилить сигнал цифрового ТВ еще до того, как он пройдет через кабель и достигнет телевизора.
Также размещайте усилитель вдали от других электронных устройств, таких как микроволновые печи или Wi-Fi маршрутизаторы, чтобы избежать возможных помех.. После подключения следует включить телевизор и выполнить настройку на нужный канал или частоту

После подключения следует включить телевизор и выполнить настройку на нужный канал или частоту.

Принцип работы, плюсы и минусы

Принцип работы усилителя достаточно прост. Устройство подключается между антенной и телевизором, и повышает качество сигнала, поступающего с антенны. Усиление позволяет компенсировать потери на расстоянии между передатчиком и приемником, а также снижает влияние помех.

Одно из преимуществ использования усилителя — возможность улучшения качества и получения более четкого изображения и лучшего звука на телевизоре. Усилители также могут быть полезны при приеме сигнала от удаленных передатчиков, особенно в сельских и горных районах, где телевизионный сигнал может быть недостаточным.

Однако усилители также имеют свои минусы. При неправильном использовании или неправильной настройке они могут вызывать перегрузку, что может привести к искажению изображения и звука

Также важно отметить, что усиление не всегда решает все проблемы с плохим сигналом

Как выбрать подходящий усилитель

При выборе усилителя для цифрового ТВ необходимо учитывать ряд факторов.

Тип сигнала: существуют два основных типа — DVB-T и DVB-T2. Первый является стандартом для цифрового ТВ, введенным в 1997 году, а DVB-T2 — его более новой версией, введенной в 2009 году. DVB-T2 обеспечивает более высокое качество передачи сигнала, и может использоваться для передачи HD-сигналов.
Уровень усиления: измеряется в децибелах (дБ) и показывает, насколько усиливается входной сигнал. Оптимальный уровень может варьироваться в зависимости от конкретных условий, но обычно составляет от 20 до 30 дБ.
Шумоподавление: функция, позволяющая избежать лишних шумов. Шум — это нежелательный элемент, который может влиять на качество сигнала и оказывать влияние на изображение.
Количество выходов: зависит от того, сколько устройств необходимо подключить к усилителю. Например, если у вас есть несколько телевизоров, которые требуют усиленный сигнал, то вам нужно устройство с несколькими выходами.
Дополнительные функции. некоторые усилители могут иметь встроенный фильтр низких частот, который может улучшить качество сигнала и устранить помехи, связанные с электромагнитными волнами. Другие усилители могут иметь функцию автоматической регулировки уровня усиления, которая позволяет усилителю автоматически подстраиваться под изменения сигнала.
Бренд и качество: они имеют значение, поскольку указывают на надежность продукции.
Стоимость усилителя: более известные бренды и модели с более высокими характеристиками могут быть дороже. Но не всегда самый дорогой усилитель является наилучшим выбором

Стоит обратить внимание на малоизвестные бренды с требуемыми характеристики.

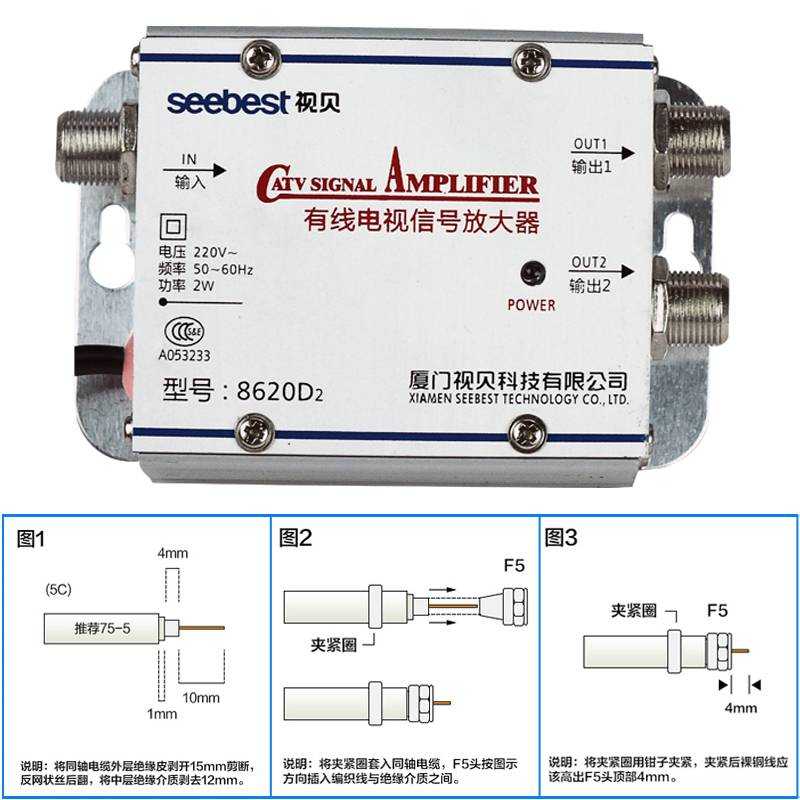

Как подключить устройство

Процесс подключения усилителя цифрового телевидения достаточно прост:

Определите место размещения усилителя;
Отключите электропитание;
Подключите антенный кабель;
Подключите кабель к телевизору или другому устройству;
Подайте электропитание;
Проверьте работу усилителя.

Важно помнить, что процесс подключения может незначительно отличаться в зависимости от модели и производителя. Всегда следуйте инструкциям и, при необходимости, проконсультируйтесь с профессионалами, особенно если вы не имеете опыта в подключении аудио/видео оборудования

Как усилить сигнал цифрового ТВ своими руками для 20 каналов

Как усилить сигнал цифрового ТВ собственными силами для стандартных цифровых 20 каналов:

Измените положение антенны
Важно, чтобы она была направлена в ту сторону, где расположена вышка.
Использование усилителя.
Добавление дополнительных телевизионных антенн.
Обратите внимание на помехи – устраните металлические предметы.
Проверьте кабель, возможно он требует замены.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и расшифровку входящего сигнала с конкретным качеством. При этом показатель усиления зависит от значения КУ

При подборе важно учитывать – мощность усилителя должна превышать параметр антенны. Иначе он не принесет должного результата, и вы не заметите улучшенное качество

В основном для DVB-T2 выбирают КУ 32 дБ. Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы.

Дополнительно вы можете увеличить длину кабеля, но это приведет к ослаблению входящего сигнала. Подобрать наиболее точный показатель коэффициента нельзя. Но, вы можете узнать примерное значение.

Куда направить антенну для приема цифрового сигнала

Чтобы верно определить расположение телевышек воспользуйтесь официальным сайтом – карта.ртрс.рф. Перейдя на страницу, вы увидите карту со всеми ретрансляторами страны, включая зоны покрытия. В поисковой строке, расположенной сверху, введите город проживания. На карте появятся изображения со всеми вышками в данной области.

Нажмите на населенный пункт и ознакомьтесь с расстоянием расположения ретрансляторов. Также будут продемонстрированы данные о частоте вещания, нумерация телеканалов, наличие мультиплексов.

Электропитание

Особенность подобного оборудования скрывается в отдельном от антенны питании. Сегодня усилители можно поделить на два типа в зависимости от питания:

На 12 Вольт. Часто используются для дачи или комнатных антенн.
На 5 Вольт. Подходит для непрерывных вещаний цифрового телевидения. Часто используется в спорт-барах.

Необходимость в оборудовании

Основная задача: свести к минимуму потери на кабеле. Если у самой антенны не хватает сил уловить движущийся поток, то и микросхема не поможет. Необходимость в приемнике возникает в том случае, если между приспособлением и телевизором достаточно большое расстояние. Способности полностью раскроются при наличии удаления в 30 метров и более. Какой бы кабель не был, сигнал при прохождении ослабевает. Приобрести устройство можно и тогда, когда прием осуществляется от слабого ретранслятора.

Варианты, когда в приобретении изделия необходимость отсутствует:

Поступающий сигнал будет иметь мощность, в несколько раз превышающую необходимый показатель.
Помимо телевизионных каналов, приемник улавливает посторонние шумы.
Критическая отметка уровня приема.

Прежде, чем приступить к установке, необходимо учесть следующим нюансы:

Наличие электропитания. Товар реализуется одновременно с блоком питания. Но есть и исключения. Надобность отпадает, если требуется напряжение в 5 В. Тогда можно позаимствовать электричество непосредственно от тюнера. Поступление тока будет качественным, пульсации отсутствуют. Однако, многие модели предполагают наличие 12 В.
Существует возможность перегорания при попадании молнии. Чтобы снизить возможность негативного исхода, делают грозовую защиту или заземление.
Проходит время, и электропитание начинает ухудшаться. При этом качество принимаемого сигнала падает.
Появляется возможность усилить прием стороннего сигнала, тем самым понизить качественность телеканала.

Какие факторы влияют на ухудшение телесигнала

Прежде, чем изучать радиотехнические новинки, необходимо проанализировать, почему уровень функционирования приемника низкий. Причинами помех и плохого качества изображения могут быть:

значительное удаление жилища от ретранслятора;
неправильный выбор телевизионной антенны;
высокий уровень естественных шумов;
внешние препятствия для приема сигнала: высотные дома, деревья, промышленные сооружения;
выход из строя кабеля;
неверная ориентация передатчика;
наличие возле антенны металлических предметов, способных проводить электричество;
распределение телесигнала на несколько приемников;
устаревшая техника.

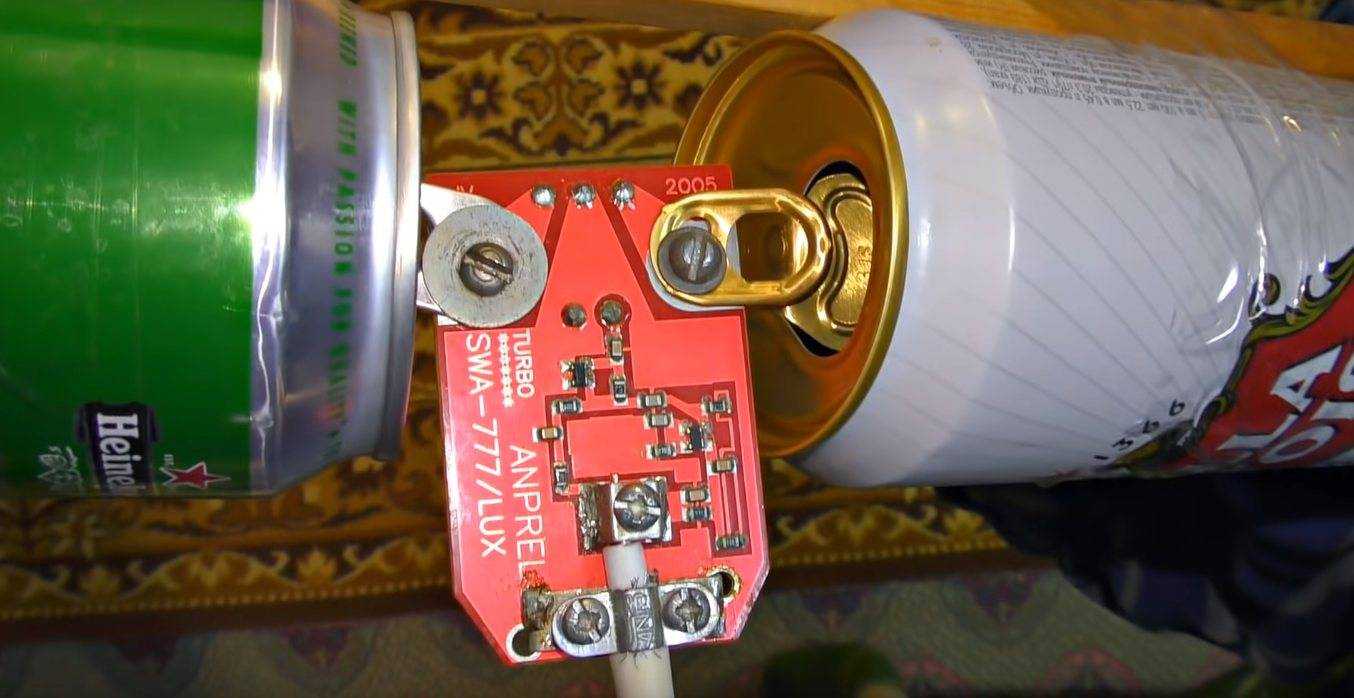

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
