Как размагнитить экран телевизора в домашних условиях: причины появления намагничивания экрана

Как сделать дроссель в домашних условиях

Собрать электрический магнит в домашних условиях можно, используя электрический провод с вилкой, железную дугу и обмотку.

Возьмите железную дугу и подключите ее к электрической сети путем соединения с проводом 220В. Заизолируйте полученное устройство и включите его в сеть электропитания. Последовательность действий ничем не отличается от процесса размагничивания специальным дросселем.

Если вы точно следовали инструкциям в статье, но ваш прибор для просмотра телевизионных каналов до сих пор показывает некачественное изображения или не показывает его вовсе, возможная причина – сдвиг теневой маски кинескопа. Эта неисправность не поддается ремонту, и единственное решение проблемы – покупка нового кинескопа или телевизора. Сейчас на рынке представлено множество моделей, и чтобы не ошибиться при покупке, необходимо знать параметры выбора телевизора. Оптимальным решением будет выбор современного телевизора со Смарт ТВ, работающего на технологии LED.

Владельцы старых кинескопных телевизоров время от времени сталкиваются с тем, что на их экранах появляются цветные пятна или полосы, которые в определенной степени искажают изображение. Такие дефекты свидетельствуют о том, что необходимо размагнитить теневую маску кинескопа. Теневая маска элекроннно-лучевой трубки далее по тексту ЭЛТ или кинескоп — это элемент конструкции кинескопа, выполненный в виде растровой сетки. Как правило, изготавливают ее из инвара сплав железа и никеля , обладающего небольшим коэффициентом температурного расширения. Теневая маска в конструкции ЭЛТ обеспечивает проецирование на слой люминофора электронных лучей синего, зеленого и красного цветов. Во время работы телевизора электромагнитное поле, создаваемое его узлами трансформатор, динамики и пр. Это в свою очередь способствует появлению искажений на экране. Во избежание такого эффекта кинескопы оснащаются специальным устройством, которое должно снимать намагниченность с теневой маски.

Из-за ремонта у соседей ужасно замагнитились телевизоры. Раньше папа приносил с кафедры РТФ самодельную размагничивалку, теперь возможности ее взять нету. Есть ли какие-то подручиные средства, которыми можно размагнитить телевизор?

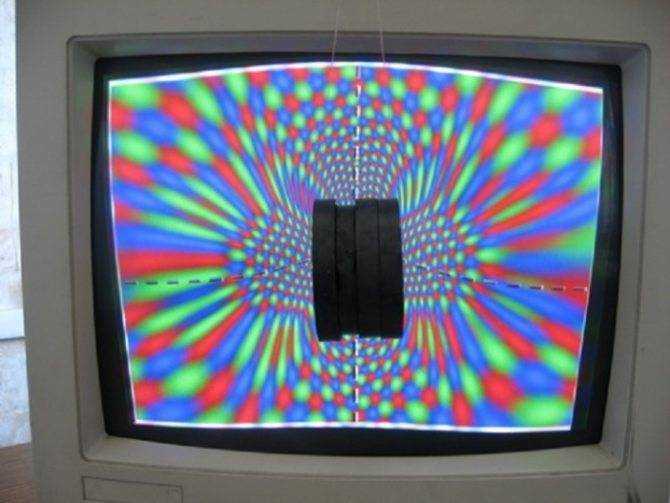

Телевизор Рубин и магнит Рядом с телевизором случайно оказался сильный магнит. После включения на телеке поплыла цветность. Как починить? Выключить из розетки на 10минут. Ну раз «поплыла» цветность, то пора менять трубу.

По изображению пошли цветные пятна, полосы, цвета неправильные, все это признаки того, что маска кинескопа намагнитилась. Можно вызвать мастера, но эта статья о том как размагнитить кинескоп самостоятельно. Причины намагничивания кинескопа две: неисправность в самом телевизоре или он подвергся воздействию внешнего магнитного поля, например от расположенной рядом акустической системы, поднесенного к телевизору постоянного магнита, а так же магнитного поля от приборов таких как трансформаторный стабилизатор, или бесперебойник. Принцип на котором основано размагничивание, это плавно исчезающее переменное магнитное поле. Во время работы не делать никаких резких движений, иначе это приведет к повторному намагничиванию. Когда-то давно пользовался заводским дросселем, одалживал у друга. Размагничивал не столько кинескопы телевизоров, как магнитофоны и выглядел он так.

Подписка на тему Версия для печати. Дата 2. Отличный телик, поработал совсем немного и вот напасть, экран по углам и периметру стал зеленым, а изображение желтым , то есть наоборот Смотреть невозможно. По всем признакам — намагнитился

голоса

Рейтинг статьи

Лечится данная болезнь двумя способами

1. Размагничивание при помощи специального дросселя.

2. Замена позистора.

Намагнититься кинескоп может по разным причинам. На это влияет соседство девайса с электробытовыми приборами, такими как холодильник, микроволновка, акустические колонки. Даже магнитное поле земли в состоянии повлиять на работу электронно-лучевой трубки.

В некоторых случаях неисправность устраняется путём отключения телевизора от электрической сети на продолжительное время. Если это не помогает, значит, скорее всего, вышел из строя позистор

Иногда неисправность можно устранить с помощью специального дросселя, но найти данный прибор сейчас очень сложно. Если вам всё же удалось раздобыть гаджет, то процедура размагничивания будет заключаться в следующем.

Необходимо включить телевизор и встать перед ним на расстоянии около одного метра. Затем взять в руки подключенный к электропитанию дроссель. И делая круговые движения руками подойти к телеприёмнику.

На экране появится нечто похожее на северное сияние, а телевизор будет при этом слегка гудеть. Далее нужно отойти от приёмника и выключить электромагнитную петлю. Радуга на телевизоре должна исчезнуть, а на смену ей вернётся нормальное изображение.

Важно отметить. Всю процедуру необходимо проводить очень быстро

Так как дроссель при подаче на него электричества сильно нагревается и может выйти из строя.

Хочу сказать, что данное мероприятие, не всегда помогает и через какое то время кинескоп снова намагничивается. Лучше сразу заменить неисправный позистор. Находится он на плате телевизора, а выглядит в виде небольшой чёрной коробочки, похожей на релюшку.

Неисправную деталь необходимо выпаять и заменить. Установлена она на трёх ножках. Что-то перепутать очень сложно. Весь процесс занимает несколько минут, а телевизор после ремонта будет служить еще долгие годы.

Самостоятельное размагничивание маски

Чтобы кинескоп размагнитился, когда стали визуально заметны искажения изображения, обычно достаточно выключить телеприемник на несколько минут (10-15). Но если это не помогло, можно пойти двумя путями: первый — поменять неисправные детали предустановленной заводской схемы, второй – снять намагниченность специальным внешним устройством
. Но сначала следует проверить, в чем заключается истинная причина
дефектной картинки: в магнитном поле ЭЛТ или в другой неисправности.

Проверка намагниченности кинескопа

Современные кинескопные телевизоры (Samsung, LG, Philips и др.) можно проверить на наличие намагниченности теневой маски. Для этого необходимо зайти в меню настроек телеприемника и выбрать опцию «Синий экран». Однако чтобы экран окрасился в синий цвет, нужно отключить внешнюю антенну
. Если при этом на однотонном фоне будут видны разноцветные пятна, то маска кинескопа намагничена.

Замена позистора

Появление небольших цветовых пятен на экране кинескопа чаще всего вызвано выходом из строя позистора. Устраняется дефект заменой неисправного узла. Узнать, сколько стоит деталь, можно в ближайшей радиомастерской.

После установки исправного позистора кинескоп рекомендуется размагнитить. Для этого телевизор нужно несколько раз включить и выключить. При этом интервал между циклами должен быть не менее 15 мин
., что позволит новому узлу остыть. При этом если маска намагничена незначительно, то процесс размагничивания пройдет успешно и цветовые пятна с экрана исчезнут. Если же разводы остались, то размагнитить телевизор в домашних условиях можно только при помощи внешнего устройства.

Размагничивание внешним устройством

Чтобы самому размагнитить сильно намагниченную маску ЭЛТ (монитор ПК или экран ТВ), лучше всего воспользоваться покупным дросселем или самодельной катушкой индуктивности.

Чтобы размагнитить кинескоп при помощи дросселя, необходимо выполнить ряд операций:

убрать все электрические приборы, способные повлиять на магнитное поле телевизора (акустические системы, блоки питания и пр.);
включить телеприемник (монитор) и дать ему прогреться в течение 10 мин;
расположить дроссель параллельно экрану на расстоянии 2 м от телевизора и включить его;
медленно приблизиться к ТВ-приемнику, делая дросселем круговые движения, диаметр которых нужно постепенно уменьшать;
подойдя на минимальное расстояние, в течение 3-5 сек. сделать нескольких круговых движений дросселем по периметру экрана;
медленно, не останавливая круговых движений, отойти от телевизора на исходную позицию;
повернуть дроссель перпендикулярно экрану и выключить его.

После этого радужные разводы и цветовые пятна исчезнут. Вся процедура не должна длиться более 15-30 сек., чтобы не допустить сильного нагрева дросселя

При этом, выполняя вышеперечисленные операции, не нужно обращать внимание на сильное искажение цветов на экране телевизора, а также на звуки, издаваемые дросселем (жужжание, подвывание и др.)

Изготовление дросселя собственноручно

Если приобрести заводское устройство не представляется возможным, то дроссель для размагничивания можно сделать своими руками. Для этого нужно взять оправку диаметром 100-200 мм и намотать на нее от 600 до 900 витков проводом ПЭЛ-2. Диаметр провода — 0,15-0,8 мм. Сняв полученную обмотку с оправки, к ней подсоединяют шнур электропитания со стандартной вилкой, а затем тщательно изолируют с помощью изоленты. А чтобы пользоваться устройством было удобно, на шнуре располагают кнопку включения. Визуально процесс можно посмотреть на фото:

Размагничивание другими подручными средствами

Размагнитить маску кинескопа можно, используя и другие подручные средства, например:

катушку магнитного пускателя, рассчитанного на напряжение переменного тока 220-380 В;
утюг, в котором нагрев подошвы осуществляется спиралью;
электробритву;
включенную электродрель с закрепленным на сверле мощным ниодимовым магнитом;
мощным импульсным паяльником.

Порядок действий при этом остается неизменным, а главным условием получения положительного результата является достаточная для размагничивания мощность магнитного поля.

Итак, размагнитить теневую маску не сложно в домашних условиях, но для этого нужно обладать если не специальным оборудованием, то хотя бы познаниями в особенностях ЭМП электротехники. Но если убрать радужные разводы и цветовые пятна с экрана телевизора вышеописанными методами не удалось, то, скорее всего, теневая маска в кинескопе сдвинулась. Отремонтировать этот дефект невозможно, в этом случае нужно будет менять непосредственно кинескоп или приобретать новый телевизор.

Почему это происходит

Основной причиной, по которой происходит намагничивание кинескопа, является длительное нахождение электронных приборов в непосредственной близости от него. В современных домах такая ситуация не редкость: микроволновые печи, компьютеры и телефоны присутствуют практически в каждой квартире. Нередка ситуация, когда телевизор ставят на микроволновку, не задумываясь о том, а можно ли это делать? Если ваш аппарат пострадал от регулярного пребывания в электромагнитном поле – не спешите нести его в мастерскую. Вам под силу решить проблему самостоятельно. В зависимости от того, насколько сильно намагнитился ваш телевизор, вы сможете починить его с помощью одного из двух вариантов:

привести в действие встроенную защиту от намагничивания;
использовать прибор под названием дроссель.

Важно: для размагничивания кинескопа никогда не используйте постоянный магнит

Как сделать дроссель в домашних условиях

Самодельный дроссель

Как размагнитить телевизор

Практически у каждого жителя этой планеты есть любимая передача, сериал или кинофильм. Как бы мы этого не хотели, но средство для просмотра телепрограммы иногда выходит из строя. Часто бывает, что телевизоры с электронно-лучевой трубкой (ЭЛТ) начинают менять цвета в изображении картинки: у вашего телевизора на экране могут появиться зеленные или красные полосы по краям изображения. Избавиться от такого неприятного явления поможет размагничивание экрана телевизора.

Специальный прибор (дроссель) для размагничивания кинескопов.

Как правило, определить неисправность монитора, а именно — обнаружить появление зеленных полос под силу каждолму. Причин может быть две:

— намагниченность экрана телевизора (кинескопа);

— сдвиг маски кинескопа.

Намагниченность экрана телевизора возникает из-за того, что рядом с телевизором могут находиться электробытовые приборы, которые обладают своей магнитной силой. Противодействие этих сил вызывает намагничивание

Если вы обратите внимание на некоторые электроприборы в магазине бытовой технике, то в инструкции по эксплуатации или ценнике указан пункт экранированная защита (способ защиты). У многих моделей аудиоустройств эта опция является обязательной

К примеру, аудиоколонки для компьютера, без экранирования динамиков вызывают быструю утрату работоспособности близ стоящего монитора. Сдвиг маски кинескопа не может быть исправен, поэтому оценивается в цену нового монитора (кинескопа). Существует 2 способа исправления намагниченности телевизора: +- при появлении малой намагниченности в составе телевизора предусмотрена защита от такого фактора, поражающего изображение на экране (петля размагничивания). Достаточно выключить телевизор и оставить его в состоянии ожидания (покоя) от нескольких до нескольких часов (зависит от модели телевизора).- если «петля размагничивания» не справилась, то вам необходимо приобрести, а лучше одолжить специальный дроссель, который производит размагничивание кинескопа вашего телевизора. При размагничивании этим прибором необходимо соблюдать точную последовательность действий, которая подробно расписана в инструкции по эксплуатации. Принцип работы СС дросселем вам также может подсказать приятель, у которого вы, возможно, возьмете этот прибор.

Иногда ЭЛТ-мониторы начинают менять цвета в изображении картинки, например, на экране могут появиться зеленые или красные полосы по краям изображения. Поэтому в большинстве ЭЛТ-мониторов предусмотрена функция размагничивания, которая позволяет избавиться от данного явления, а также повышает качество картинки.

Для начала найдите руководство к использованию монитора. Тщательно изучив его, вы можете обнаружить необходимую информацию. Если руководства нет под рукой, то вы можете попробовать размагнитить монитор несколькими способами. Большинство современных мониторов имеют функцию автоматического размагничивания при включении в сеть. Поэтому наиболее простой способ размагнитить ЭЛТ-монитор – выключить его, а затем включить, при этом вы должны услышать специфический звук, напоминающий щелчок. Если вы не услышите этот звук, это значит то, что монитор не поддерживает данную функцию. Попробуйте найти специальную кнопку размагничивания монитора на одной из боковых панелей. Обычно искомая кнопка находится рядом с кнопкой выключения монитора. Также функция размагничивания может находится в одном из разделов меню монитора. Сперва необходимо открыть меню, нажав на одну из кнопок на панели монитора. Далее, как только вы найдете данную функцию, включите ее. Вы должны услышать шум размагничивания, а экран должен кратковременно погаснуть.

Как размагнитить телевизор

Когда это нужно?

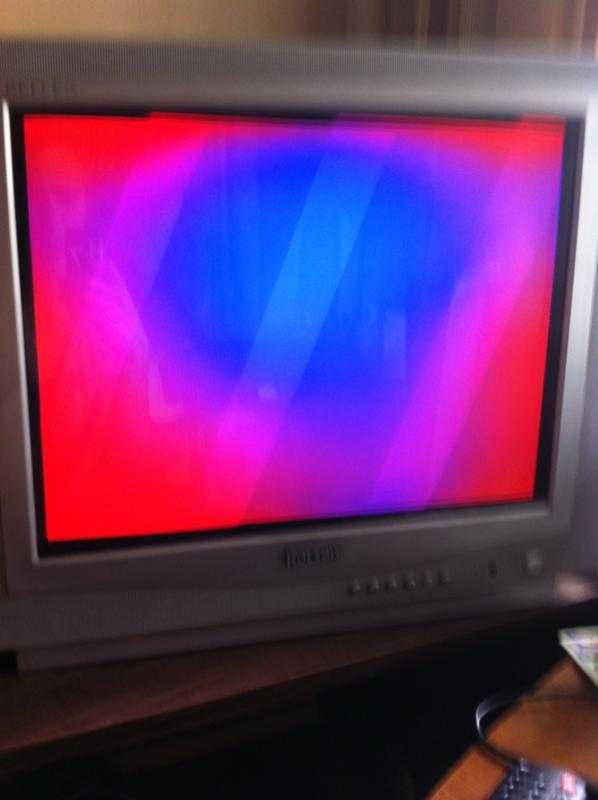

Признаком намагничивания являются появившиеся разноцветные или темные пятна на экране телевизора, обычно сначала они появляются в углах экрана в течение некоторого промежутка времени. Люди в таком случае думают, что их «старый приятель» скоро выйдет из строя, поэтому необходимо искать ему замену. Другая категория граждан уверена, что в такой ситуации кинескоп скоро «сядет» и необходимо искать замену именно ему. Но в обоих случаях люди неправы – ничего, кроме выполнения некоторых рекомендаций, делать не нужно.

Из такой ситуации существует довольно простой выход: следует размагнитить теневую маску кинескопа, которая входит в состав электронно-лучевой трубки.

При помощи такого элемента происходит проекция различных цветов (синего, зеленого и красного) на люминофон ЭЛТ. При производстве телевизоров изготовители оснащают их позистором и катушкой (позистор – это терморезистор, меняющий сопротивление при изменении температуры, обычно изготавливается из титаната бария).

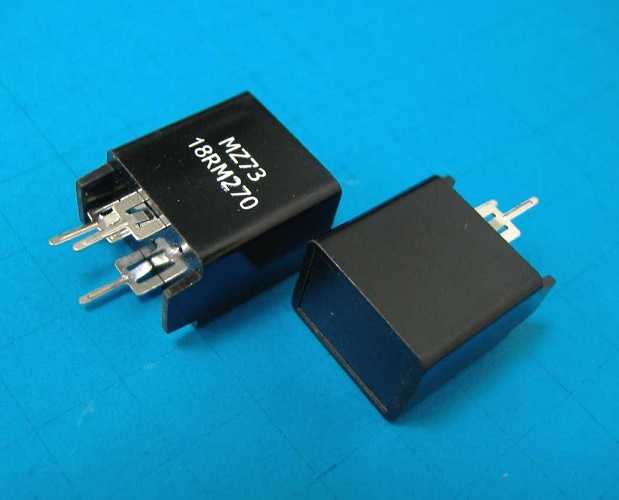

Позистор выглядит как черный корпус, из которого выходит 3 контакта. Катушка проложена по бандажу кинескопа. Эти элементы как раз и отвечают за то, чтобы телевизор не намагничивался. Но когда телевизор по этой причине перестает работать, это совершенно не значит, что какой-то из этих элементов вышел из строя. Проверить их все же необходимо.

Как размагнитить телевизор в домашних условиях

Существует два способа справиться с намагниченным кинескопом:

Если область искажения небольшая, то справиться может помочь штатная система. Прибор необходимо выключить примерно на 30. Если искажений стало меньше, то процедуру необходимо провести несколько раз, пока они не пропадут полностью.
Второй способ — воспользоваться специальным дросселем. Сейчас его достаточно проблематично найти даже в магазинах. Однако, сделать его самостоятельно нетрудно.

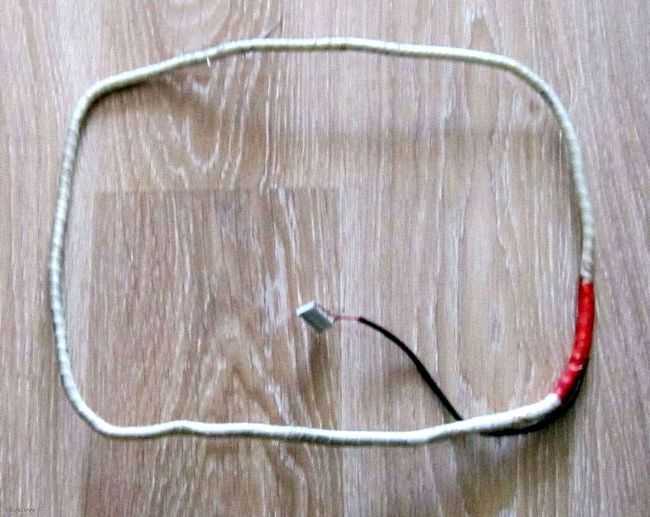

Как сделать дроссель для размагничивания кинескопов? Для этого необходимо следующее:

оправка;
шнур ПЭЛ — 2;
изолирующая лента;
любая кнопка;
шнур для сети 220 В.

На оправку наматывается шнур, нужно сделать около 850 оборотов. После чего его необходимо заизолировать с помощью ленты. На получившейся конструкции закрепляется кнопка выключения-выключения и подводится шнур питания.

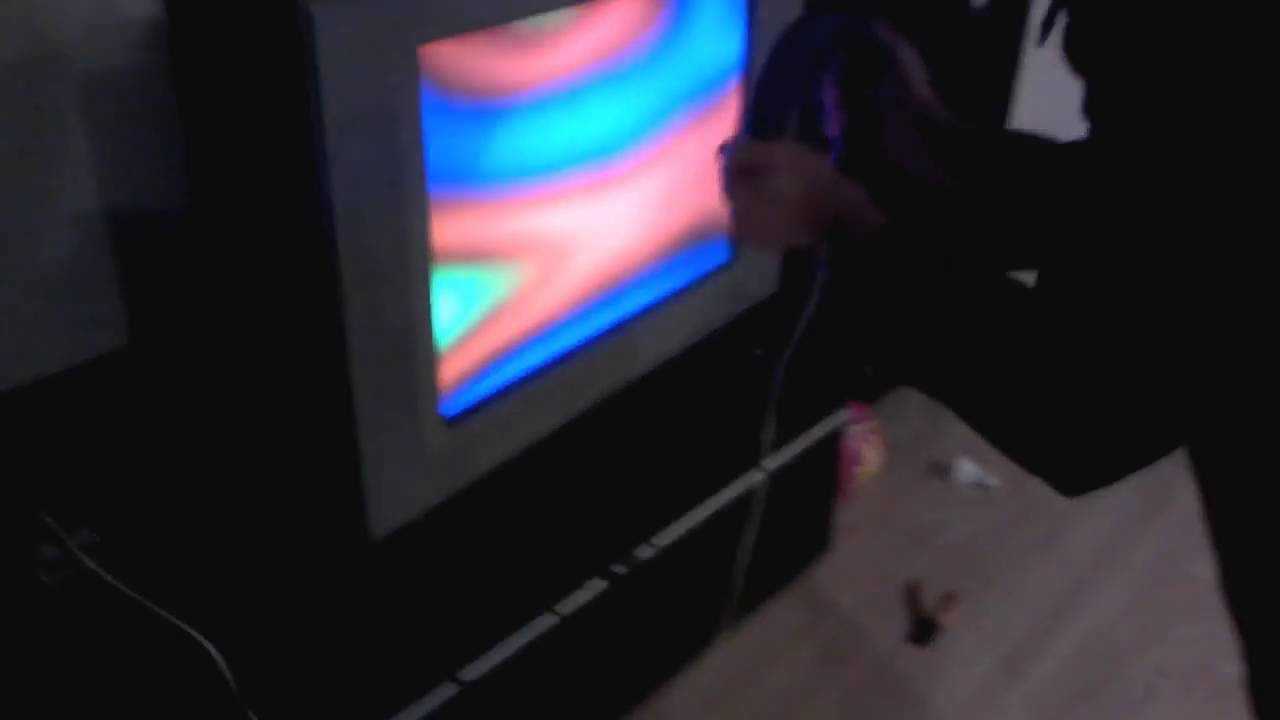

Этапы размагничивания:

Нагреваем кинескоп телевизора в течение непродолжительного времени.
Подаём питание на прибор для размагничивания. С расстояния не менее двух метров до экрана начинаем совершать широкие вращательные движения.
Постепенно подходим к кинескопу, понемногу делая радиус вращения меньше.
После того как дроссель окажется в непосредственной близости от кинескопа, искажения усилятся. Пугаться не нужно.
Не прекращая круговых движений, также медленно необходимо отойти обратно и выключить прибор.
Если искажения сразу не пропали, процедуру следует повторить.

Дроссель нельзя держать во включённом состоянии продолжительное время. Это приводит к его нагреву. Всю процедуру необходимо проводить достаточно быстро. Занимать это должно примерно 30 секунд.

Случается, что оба эти варианта не помогают. Это означает, что из строя вышел позистор, который необходимо заменить на аналогичный.

Чтобы избежать повторного намагничивания, следует помнить о том, что телевизор необходимо правильно выключать и давать ему отдохнуть некоторое время.

Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране

или беспричинное, на первый взгляд, перегорание защитного предохранителя.

Цветные пятна

, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа

, но, спешу вас успокоить, кинескоп

здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании

или намагничивании

экрана

нашего телевизора.

Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.

Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор

и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.

«Позистор
– это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»

Способы размагничивания

Существует несколько способов размагничивания телевизора самостоятельно в домашних условиях.

Первый способ самый простой. Он заключается в том, чтобы выключить телевизор на 30 секунд (в этот момент петля, расположенная внутри оборудования, выполнит размагничивание), после чего снова его включить. Необходимо посмотреть на количество мест намагничивания: если их стало меньше, то стоит повторить это действие несколько раз, пока пятна на экране совсем не исчезнут.

Второй способ намного интереснее. Но для этого необходимо самому соорудить небольшое устройство – дроссель.

Стоит отметить тот факт, что в магазинах его практически нигде нет, поэтому не стоит даже пытаться его найти.

Для этого понадобятся следующие материалы:

оправа;
изолента;
небольшая кнопка;
шнур, который можно подключить к сети 220 В;
шнур ПЭЛ-2.

В первую очередь необходимо на оправу намотать шнур – нужно выполнить более 800 оборотов. После этих манипуляций следует выполнить изоляцию оправы при помощи изоленты. Закрепляется кнопка, подсоединяется шнур питания. Затем необходимо выполнить ряд манипуляций для размагничивания устройства:

включаем телевизор, даем ему нагреться;
включаем в сеть прибор для размагничивания, на расстоянии 1-2 м от кинескопа широко вращаем наше устройство, постепенно приближаясь к телевизору и уменьшая радиус вращения;
искажения должны усилиться по мере приближения прибора к экрану;
не останавливаясь, постепенно отходим от кинескопа и выключаем прибор;
если проблема не устранилась, следует повторить такие манипуляции еще раз.

Наш прибор нельзя держать под воздействием электросети долгое время – он будет нагреваться. Все этапы размагничивания должны проходить не дольше 30 секунд.

При этих манипуляциях не стоит бояться ни искажений на экране телевизора, ни звуков, которые могут появиться при использовании самодельного предмета.

Также стоит заметить, что этот способ подходит только для оборудования, которое выполнено на основе ЭЛТ – для ЖК-вариантов такой метод неприменим.

Если сделать такую конструкцию, как дроссель, нет возможности, то можно также воспользоваться следующими вариантами:

взять катушку пускателя – она должна быть рассчитана на питание 220-380 В;
электрической бритвой;
импульсным паяльником, достаточным для размагничивания оборудования мощностью;
обычным утюгом, нагрев которого осуществляется при помощи спирали;
электрической дрелью с неодимовым магнитом (включенную).

Порядок действий в этом случае такой же, как и при использовании дросселя. Однако для получения требуемого результата необходимо сильное магнитное поле. Некоторые люди слышали о том, что телевизор можно размагнитить при помощи обычного магнита. Но это не так: используя такой предмет, можно только усилить разноцветные пятна на кинескопе, но никак не размагнитить технику.

Как размагнитить экран телевизора в домашних условиях

Как сделать дроссель в домашних условиях

Лечится данная болезнь двумя способами
