Мотор-колесо для электровелосипеда

Характеристики двигателей для электровелосипедов

В данной статье мы будем рассматривать исключительно мотор-колеса. Благодаря целому ряду достоинств они успешно завоевывают рынок. Электродвигатели данного типа обладают высоким коэффициентом полезного действия, который достигает 90%.

Отсутствие скользящих контактов значительно повышенный ресурс работы мотора-колеса. Кроме продолжительного срока службы, следует отметить его высокую надежность, низкий перегрев в режимах перегрузки.

На рынке представлен достаточно широкий ассортимент мотор-колес, различающихся брендами, ценой, а также техническими характеристиками

Среди основных параметров, на которые следует обратить внимание выбирая мотор, следующие:

мощность;
тип (редукторный, прямоприводной);
вид (заспицованный в обод, незаспицованный);
размещение на велосипеде (на переднюю ось, на заднюю ось).

Мощность мотор-колеса измеряют в ваттах (Вт). По данному параметру выделяют три категории двигателей: малой мощности, средней и высокой. Мощность электродвигателя определяет важные эксплуатационные параметры электровелосипеда: максимальную скорость, время разгона, проходимость, грузоподъемность. Чем мощнее электродвигатель, тем выше все перечисленные показатели, а также его вес.

Еще одна немаловажная характеристика электродвигателя – место его установки. Двигатели устанавливают на переднее либо заднее колесо велосипеда. Производители выпускают и полноприводные модели, у которых моторами оснащены оба колеса. У каждого из этих вариантов есть свои плюсы.

При переделке обычного велосипеда в электрический более популярны переднеприводные комплекты, так как они проще в установке, предусматривают возможность крепления надежных дисковых тормозов. Кроме того переднее мотор-колесо равномерно распределяет дополнительную нагрузку (вес электрооборудования) при установке аккумулятора на багажнике.

Модели с задним мотор-колесом обладают хорошим сцеплением с трассой. Такое размещение двигателя позволяет устанавливать электрооборудование высокой мощности. Для сохранения баланса батареи размещают в центре рамы. Данный вариант установки сложнее, чем монтаж на переднее колесо, но позволяет создавать скоростные электровелосипеды.

Скоростные и тяговые мотор колёса:

RPM – (Аббревиатура rpm расшифровывается как Rounds Per Minutes, что и обозначает количество оборотов в минуту) этот параметр указывает на сколько мотор является скоростным.

NM – (Аббревиатура nm ньютон метры) по этому параметру можно понять насколько это тяговый мотор – чем больше показатель nm тем мотор более тяговый.

Вес мотор колёс:

Чем более мощнее мотор колесо, тем его вес обычно больше так как в среднем будет так кареточные моторы с номинальной мощностью 250 – 350 w будут весить от 1.5 до 2.5 кг, 500 – 750 w моторы будет весить от 3 до 5 кг более мощные от 5 до 7 кг. Моторы прямого привода тяжелее и их вес может достигать 10 кг.

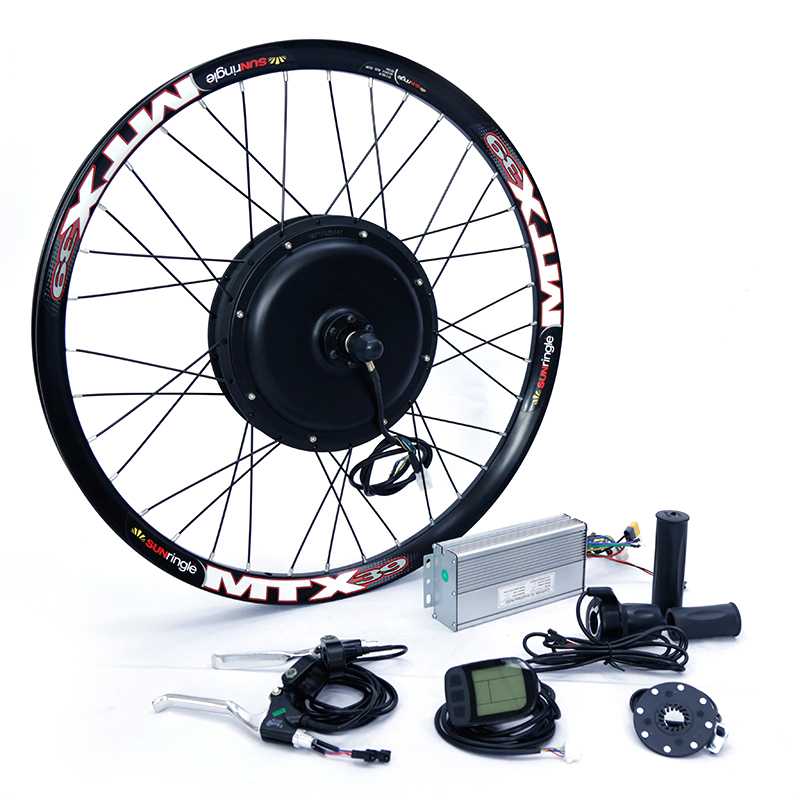

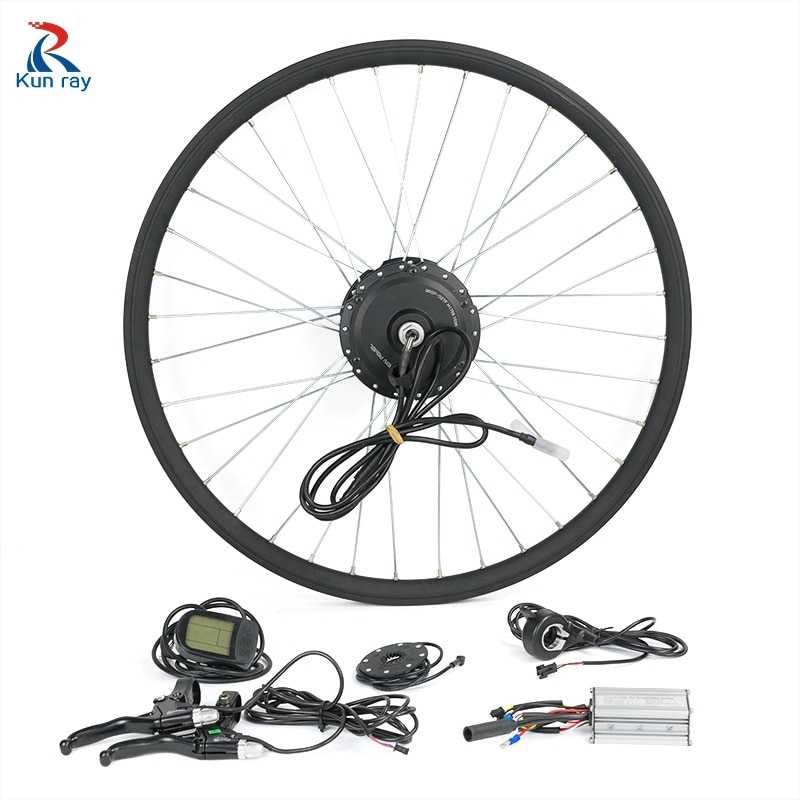

Мотор колёса:

мотор колёса компании mxus

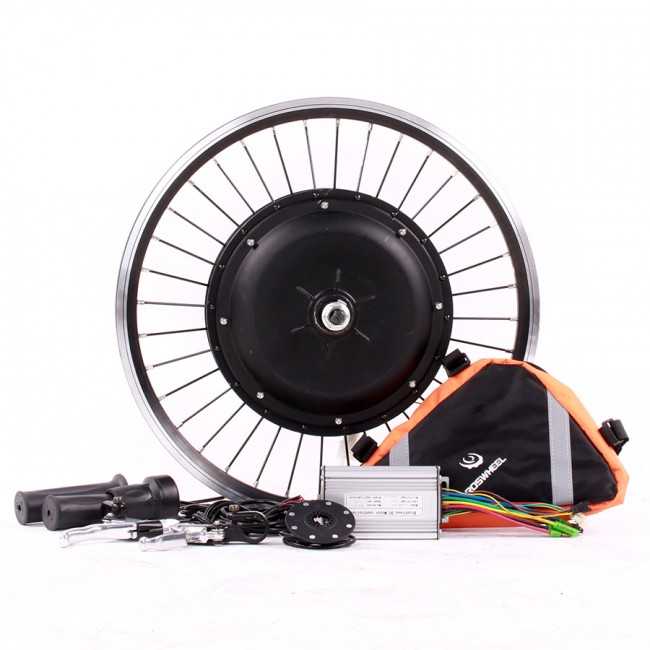

Большое мотор колесо:

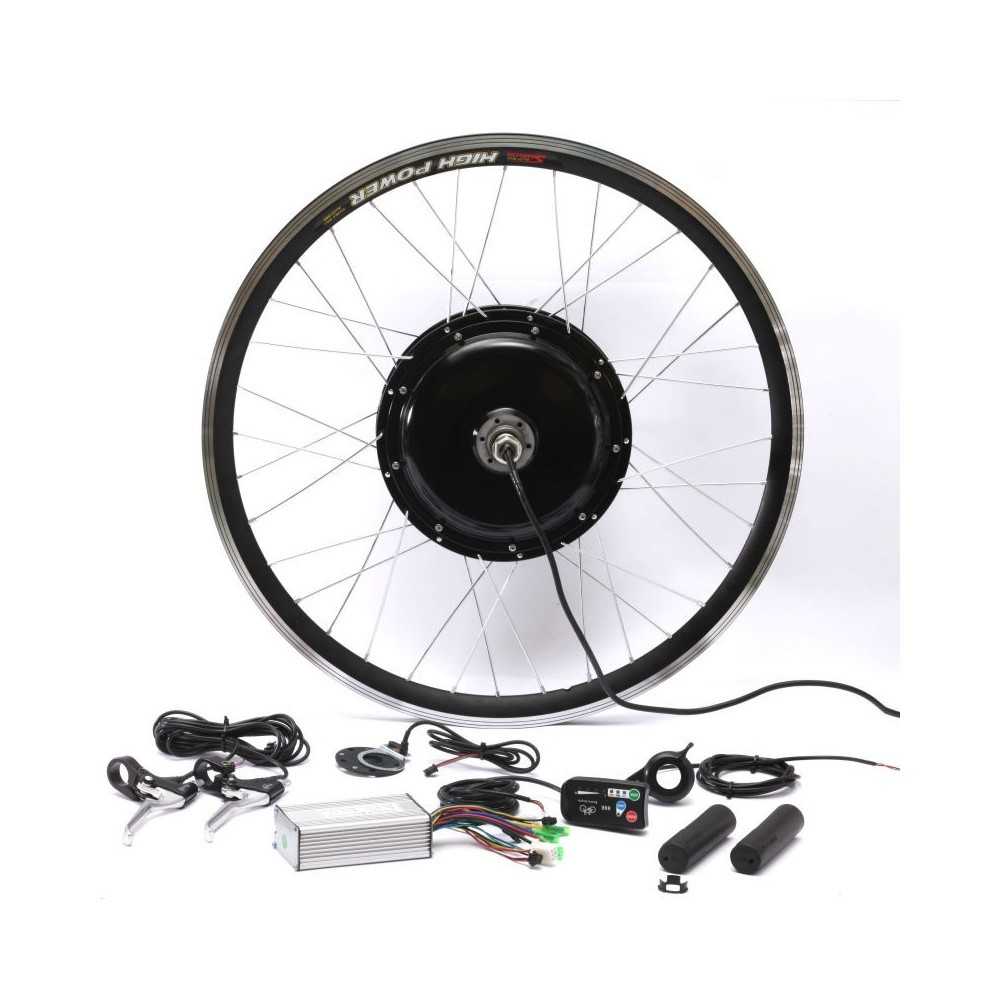

мощное мотор колесо

Диаметр оси:

Диаметр оси у маломощных мотор колёс обычно не более 12 мм, у средней мощности моторов 14 мм, у некоторых моторов ось может быть 16 мм, но несмотря на разный диаметр все оси имеют проточку в 10 мм для установки под стандартные дропауты велосипедов.

Ширина мотор колёс под разные типы дропаутов:

Мотор колёса устанавливаются на самокаты, велосипеды, скутеры, фэтбайки и т.д Основные размеры для стандартных велосипедов 90 – 93, 100 – 105, 135 – 145 мм более ходовой размер под 135 мм дропауты. Для велосипедов типа фэтбайк идут специализированные мотор колёса и их ширина составляет от 175 до 190 мм.

Мотовелосипед и ГАИ. Несколько важных фактов

Преимущества

Может использоваться как «резерв человеческих возможностей». Пожилые и люди, не чувствующие себя спортсменами, всегда могут вернуться домой на электрической тяге или подключить её, например, в случае сильного встречного ветра.
Электробайк в связи с высокой удельной мощностью и крутящим моментом достаточно мобилен, в том числе на снегу и бездорожье.
Если аккумулятор полностью разряжен, едем как на обычном байке. Крутим педали.
Зарядка аккумулятора не требует особого электрооборудования. Включил в розетку 220 вольт – и готово.
Немаловажным является тот факт, что при довольно высокой скорости не требуется регистрация в органах ГИБДД.

Но любители электроколеса должны учитывать и недостатки. Перечислим главные из них.

Значительный итоговый вес устройства заставляет использовать мускульно-педальный режим как вспомогательный. Забраться на крутую горку будет легче пешком.
Девизом современных электровелосипедов является выражение: «едем мало, заряжаем долго». Например, время зарядки составляет до 6-8 часов, а хватает заряда в среднем на 50-60 км. Но 60 км – средний суточный пробег при невысокой физической подготовке, поэтому в городских и пригородных условиях этого ресурса вполне достаточно.
Достаточно высокая стоимость электровелосипеда по сравнению с обычным. Бюджетные модели, такие, как VR-1стоят 25000 рублей (слева), а полноприводный двухкиловаттник от компании ELTRECO (производитель GOLDEN MOTOR) стоит целых 92000 (справа).

Итак, электрическое колесо, по сути, тот же экологически чистый бесшумный «мопед» с простым и «невонючим» обслуживанием, который можно хранить дома.

Анализ разных электронаборов

Есть два возможных варианта электрических наборов для велосипедов:

Мотор, установленный в колесо. Эта система не использует преимущества велосипедной системы передач.
Двигатель, вставленный в каретку (такой как у системы Optibike MBB), который параллельно можно вращать ногами. Эта система задействована через цепную передачу велосипеда.

В первом случае цепная система передач остается незадействованной, и вы можете не надеяться на максимальную эффективность двигателя при подъеме в горку. Во втором случае вы, конечно, немного потеряете на трении в цепной передаче, но сможете оптимизировать КПД двигателя при изменении скорости движения.

Электровелосипед с американской системой привода Optibike MBB

Люди могут начать тебя ненавидеть

Как известно, велосипед является средством повышенной опасности. Тем более велосипед, который способен разгоняться до 30 и более км/ч. А это значит, что вы должны быть предельно аккуратны на дороге. Следить за пешеходами, автомобилистами, другими велосипедистами, стараясь предугадать их действия. В противном случае аварии будет не избежать. Безусловно, как и на любом другом велосипеде, вам, совершеннолетнему дееспособному гражданину, путь на тротуар закрыт.

Напомним, что движение велосипедистов (на обычном велосипеде) старше 14 лет возможно (в порядке убывания):

По велосипедной, велопешеходной дорожкам или полосе для велосипедистов;

Если их нет – по правому краю проезжей части;

По обочине, если недостаточно места на краю проезжей части;

По тротуару или пешеходной дорожке (в крайнем случае, если альтернатив нет, но лучше спешиться и везти велосипед рядом).

На электробайке ввиду достаточно высоких скоростей ездить придется по дороге. А это значит, что: вас возненавидят автомобилисты, мотоциклисты, пешеходы и даже другие велосипедисты. По крайней мере, в некоторых ситуациях мне казалось именно так.

Виды электроколес для велосипеда

Производители предлагают новичкам и опытным пользователям байки, на которых вместо обычных колес установлены электродвигатели. Они напоминают большую велосипедную вилку, заспицованную в обод колеса. Тип электродвигателя подбирают по требованиям к тяге и скорости, условиям эксплуатации. Моторы, которые устанавливаются в колесо, подразделяются на три вида:

Выбранные модели колес должны соответствовать техническим параметрам (напряжение, мощность, вес, защита от влаги и пр.). Например, электроколесо, встроенное в каретку, допускает одновременное вращение педалей.

Простая прямо-приводная конструкция состоит без вспомогательных передаточных деталей; вырабатывает энергию, поступающую к аккумулятору электровелосипеда; при торможении работает в режиме генератора.

Редукторное

Главные фирмы, выпускающие велосипедные моторы, находятся в Китае. В рейтинге лучших производителей присутствуют бренды Bafang, MXUS, Golden Motor, Pasion eBike. Особенности редукторных электроколес:

Легкий моторчик не мешает крутить педали.
Велосипедист свободно преодолевает резкие подъемы.

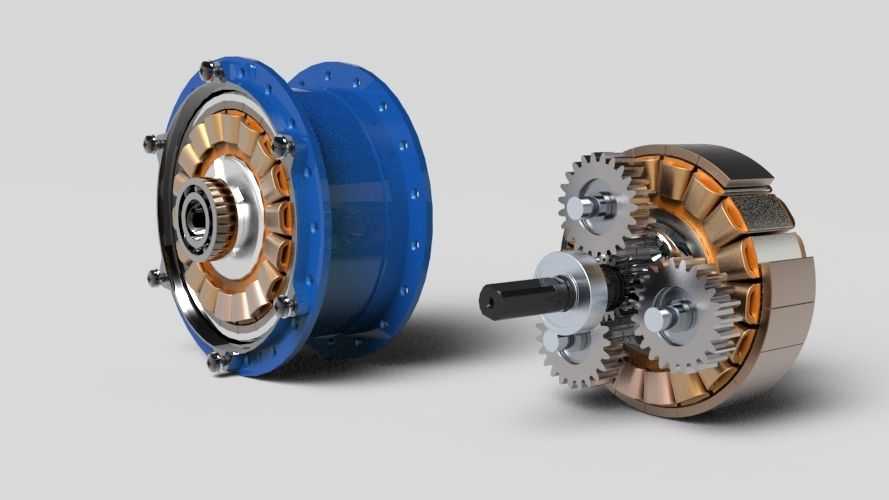

Электродвигатель вместе с планетарной передачей установлен в ступице колеса.
Шестеренки выполнены из пластмассы.
Установлена обгонная муфта, передающая момент только в одном направлении (от двигателя).
При обратном ходе передачи электромотор отключается и не мешает вращению колеса.

Редукторные электроколеса бывают двух видов. Скоростные достигают максимальных показателей при медленном разгоне. Тяговые колеса − наоборот.

Например, самые легкие велосипеды Bafang (вес мотора 2 кг) работают в режиме 350-500Вт. Байк за 10 секунд разгоняется до 35км/ч. Колесо для велосипеда фирмы MAC, разработанное по заказу американцев, весит 4,4 кг. При мощности 1000Вт байк развивает скорость до 55 км/ч.

К положительным характеристикам редукторных мотор колес относят:

Минусы:

Прямоприводное

Мотор этого типа легко установить на колесо, превратив рядовой байк в электрический. Дорогие модели выпускают со встроенными двигателями с полной комплектацией. Моторколесо прямого хода не имеет редукторной передачи, характеризуется повышенным сроком эксплуатации в сравнении с другими видами. Простое устройство, состоящее из ротора и статора, устанавливают на переднее, заднее или на оба колеса одновременно. Мощность используют для достижения высоких скоростей. Показатель связан с видом МК и аккумулятора, имеет разбег от 150 до 2000Вт. Например, динамику электродвигателя на 1500Вт сравнивают со скутером. Мотор колесо быстро разгоняется до скорости 50км/ч, что на 50% выше мотора на 1000Вт. На всех моделях установлены датчики холла.

Спуск с горки

После каждого подъёма следует спуск с горки – это просто как круговорот веществ в природе. На спуске, при регенеративном торможении, электродвигателем можно зарядить аккумулятор и расширить дальность поездки на электровелосипеде. Электрический двигатель конструкции В.В. Шкондина может при генерации вернуть максимальную часть той энергии, которая была потрачена на подъём в гору.

Многополюсный двигатель с якорем из постоянных магнитов, собранный В.В. Шкондиным

Генерация энергии замедляет велосипед, так что установка двигателя Шкондина будет хорошей идеей, если вы хотите ограничить максимальную скорость велосипеда на спуске, естественно, без использования тормозов.

Кроме регенеративного сопротивления, каждый электродвигатель имеет внутреннее трение, так что любой привод на электрическом байке в какой-то степени снижает максимальную скорость при накате в сравнении с обычным велосипедом.

Мощности мотор колес

Выбирая электровелосипед, потребители прежде всего изучают характеристики модели, которые зависят от целей катания. При этом редукторные мотор колеса по мощности вдвое превышают прямоприводные. Двигатель нужной мощности подбирают по величине скорости и характеристикам тяги. Показатель имеет большой разбег (150-3000Вт) и выше. Например, компания Free Eco Energy выпустила мотор колесо Quanshun 3000Вт. Максимальная мощность двигателя в 3 раза превышает номинальную (9000). Величину определяет не мотор, а контроллер.

Стендовые замеры на тренажерах определили показатели, подходящие для целей катания.

Особенности передвижения	Мощность (Вт)
Преодоление крутых подъемов	220-290
Катание на скорости 20 км/час по хорошей асфальтированной дороге	110-140
Спокойное движение по ровной трассе со скоростью 12-18 км/час	40-60
Движение только на электродвигателе (без помощи педалей)	250
Езда по холмистому месту	500
Велопрогулки (скорость 25–30 км/ч)	250-350
Скоростная езда по шоссе	600
Катание на скорости 40-50 км/ч	800-1000
Горная местность с резкими подъемами	1000-1500

Что такое мотор-колесо для велосипеда и как его выбрать

Много людей выбирают для использования электровелосипеды, ведь они помогают ездить против встречного ветра и взбираться на высокую горку. Собрать своими руками электрический велосипед сейчас может каждый, благодаря множеству наборов, привезённых из Китая.

Но электрический велосипед лишь увеличивает силу человека, а не заменяет её полностью. Таким образом, нажимать на педали при поездке на электробайке всё равно потребуется, и особенно это необходимо при движении вверх по склону.

В отличие от другого моторизированного транспорта, на котором предусмотрен лишь двигатель для толкания машины вперед, электрический велосипед объединяет работу мотора с силой всадника. Машины, которые соединяют мощности от разных источников (например, мотора и человека) называются гибридными.

Когда человек неуверен в том, что конкретный набор с электромотором поможет взобраться на вершину какого-то холма, он теряется в раздумьях: вдруг горка будет еще более крутой или длинной. И естественно, что каждый хочет приобрести самый мощный комплект для электрического велосипеда. Тем не менее, во многих случаях самый мощный электромотор будет излишним, и вы, в конечном счёте, потратите слишком много денег, к тому же будете возить с собой гораздо больший вес, чем это действительно необходимо.

Взобраться на невысокий холм можно практически с любым мотор-колесом для велосипеда. А если при этом слабо нажимать на педали, то можно легко взойти на крутой холм, даже при тяжелых условиях – сильном встречном ветре и большом весе ездока. В сравнении с обычными велосипедами, электровелики вас приятно удивят.

Особенности заднеприводных е-байков

В случае электровелосипедов с задним приводом трансмиссия подключается непосредственно к заднему мотору. Это вызывает ощущение у велосипедиста, что его подталкивают вперед, в свою очередь это делает езду более отзывчивой.

Электровелосипеды с задним мотором, как правило, более известны благодаря своему дизайну. Такой дизайн совместим с самыми мощными моторами, доступными на рынке. Следовательно, если вы предпочитаете мощность, то задние моторы для вас.

Давайте выясним некоторые преимущества и недостатки заднемоторных электровелосипедов.

Преимущества заднеприводных электродвигателей для электрических велосипедов:

Во многих моделях современных электровелосипедов используется технология заднего мотора. Следовательно, эти модели более популярны. Для большинства велосипедистов с опытом езды на обычном велосипеде, велосипеды с задним мотором покажутся более естественными.
Заднемоторные велосипеды также имеют вид стандартного велосипеда без особого странного дизайна и конструкции. Это заставляет многих велосипедистов предпочитать такие модели.
Велосипеды с задним мотором, как правило, более мощные, чем велосипеды с передним мотором. Заднемоторные велосипеды наиболее комфортны для людей с большим весом.

Недостатки заднемоторных электровелосипедов:

Велосипеды с тяжелыми задними моторами могут подвергаться риску «проскальзывания колес» на высоких скоростях. Это не всегда приятно и может быть опасно в определенных случаях. Например, когда вы разгоняетесь с красного светофора или поднимаетесь на холм.
Задний двигатель не является правильным выбором для людей с большим весом. Проблема дисбаланса возникает из-за значительной нагрузки на заднюю часть велосипеда.
Обслуживание или замена двигателя — очень трудоемкая работа для заднеприводных велосипедов.
В велосипедах с задним двигателем нет возможности использовать задние дисковые тормоза.

Как сделать велосипедный мотор из подручных средств

Популярность использования электродвигателей растет с каждым днем. В настоящее время их можно приобрести в готовом виде или по отдельным деталям с целью самостоятельного произведения процесса сборки.

Для того, чтобы своими силами собрать электродвигатель, необходимо заранее подготовить составляющие элементы:

контроллер;
батареи;
зарядное устройство к батареям;
двигатель.

В усовершенствованном двигателе предусмотрен индикатор, который выполняет функции:

предоставляет информацию о степени заряда батареи;
извещает о величине скорости велосипеда;
информирует об уровне силы нажатия на педаль транспортного средства.

На рассматриваемый индикатор подает сигналы элемент контролера.

Также электродвигатель обладает удобным свойством, связанным с возможностью зарядки батареи при следующих условиях:

в случае полной остановки велосипеда;
при движении его с постоянной скоростью;
при совершении плавного торможения.

Для электродвигателей применяются различные батареи:

При самостоятельном изготовлении электромотора аккумулятор может брать прикреплен несколькими способами:

в специально отведенном контейнере;
непосредственно на раме;
в отсеках рамы.

Как устроен электровелосипед?

В комплектацию электрического велосипеда входит стандартный комплект деталей.

Электродвигатель, который встроен в колесо, так называемое «мотор колесо». Электродвигатель может иметь мощность 1000 Вт, 500 Вт,380 Вт, 250 Вт. Двигатель можно устанавливать на любое колесо или на оба колеса сразу. От мощности зависит скорость. Естественно, что велосипед, двигатель которого имеет мощность 1000 Вт, может развить скорость быстрее и больше, чем велосипед, который имеет двигатель меньшей мощности.

Аккумулятор или аккумуляторная батарея. Чаще всего крепится к раме или к багажнику. Лучшими среди аккумуляторов считаются литий-фосфатные. Такой аккумулятор можно долго эксплуатировать, он недорогой, очень быстро заряжается.

Очень важная часть — контроллер. Его главная функция – это контроль подачи тока от аккумулятора к колесу. При этом скорость движения, которая была задана, должна быть сохранена. То есть контроллер несет ответственность за весь механизм

При покупке всегда обращайте внимание на то, чтобы контроллер находился в корпусе, который защищен от проникновения влаги

Регулятор скорости. Он изменяет силу тока, которая подводится к мотор колесу. От него будет зависеть, с какой мощностью будет работать колесо.

Дополнительные материалы (аналог «ручки тормоз», различные провода, жгуты и предохранители).

Параметры мотор-колеса

Самым важным параметром электрического двигателя является его мощность. Когда колесо соприкасается с дорожной поверхностью, крутящий момент на оси преобразовывается в тяговую силу.

Соответствующие характеристики моторизированного колеса подбираются в зависимости от специфики эксплуатации, переносимой нагрузки, требуемого значения предельной скорости, а также специфики ландшафта

В любом случае, помимо мощности нужно обращать внимание и на такие параметры как номинальное напряжение, эффективность, масса, класс защиты от влаги, рекомендуемая нагрузка, материалы из которых изготовлен гаджет

Что касается особенностей поставки мотор-колёс, то они могут предлагаться как заспицованными в обод, так и отдельно. Первый вариант обойдётся вам подороже.

Пошаговая инструкция по установке мотор-колеса 48в 500в на велосипед

В этой статьи вы узнаете как установить мотор-колесо 48в 500в на велосипед. Статья содержит пошаговый план с фотографиями.

Для работы требуется: — набор шестигранников — разводной ключ — несколько пластмассовых стяжек для кабеля

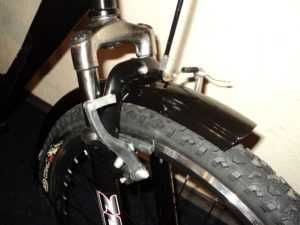

1. Разъединяем передний тормоз.

2. Переворачиваем велосипед, откручиваем гайки на оси колеса и снимаем колесо

3. Спускаем через нипель с колеса воздух и снимаем резину. Для бортирования колеса удобно использовать деревянную лопатку, которую используют для тефалевой посуды. Зацепив лопаткой край покрышки, ведем ее вдоль обода, пока одно сторона покрышки не снимется с обода. Потом тоже делаем с другой стороной покрышки.

4. Снимаем с колеса флиппер и надеваем его на мотор-колесо.

5. Надеваем на мотор-колесо покрышку с камерой и накачиваем камеру насосом.

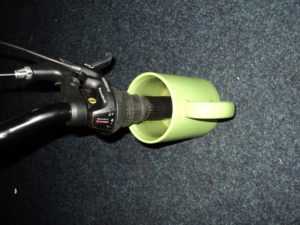

6. Для установки ручки газа и тормозных ручек нужно снять велосипедные грипсы. Очень часто они задубели и снимаются очень тяжело. Чтобы облегчить этот процесс можно положить велосипед на бок и поставить ручку в чашку, налить туда кипяток и подождать 5-10 минут.

7. Надеваем на ось мотор-колеса шайбы и вставляем мотор-колесо в вилку, так чтобы провод из мотора выходил с левой стороны. Разводным ключом закручиваем гайки на оси мотор-колеса.

8. Переворачиваем велосипед, отстегиваем тросики от тормозных ручек и с помощью набора шестигранников снимаем с руля ручки и манетки.

9. Устанавливаем на руль ручку газа и тормозные ручки, идущие в комплекте с мотор-колесом, манетки и грипсы .

10. Пристегиваем тросики к тормозным ручкам. После замены ручек необходимо подрегулировать тормоза.

11. Надеваем на ось мотор-колеса пыльники и пристегиваем провод, идущий от мотора пластиковыми стяжками. Жгут проводов от мотор-колеса, ручки газа и тормозных ручек протягиваем к багажнику и пристегиваем к раме стяжками.

12. Из двигателя выходят 5 тонких проводов. Их нужно вставить в пластмассовую клемму в точном соответствии по цветам с проводами (красный к красному, синий к синему и т.д.) в пятиконтактной клеммой контроллера.

13. Пристегиваем с помощью ремешков аккумуляторную сумку к багажнику. Пропускаем жгут проводов через специальное отверстие в левом кармане сумки и подключаем к контроллеру в соответствии со схемой на контроллере.

14. Сборка свинцового аккумулятора с помощью набора проводов: — скрепляем аккумуляторы скотчем — в разрыв цепи питания ставим автомат на 16а и подключаем все остальные провода). Если не поставить автомат, то при каждом подключении аккумулятора к контролеру будет идти сильная искра (заряд конденсаторов в контролере).

15. Кладем в сумку аккумулятор и подключаем его. Электровелосипед готов к использованию. Очень желательно резинкою с крючками, которая продается на любом базаре, прижать сумку с аккумуляторами к багажнику, чтобы она не прыгала на ямах и ухабах.

Как работает мотор-колесо? Об электровелосипедах

Мотор-колесо – бесщеточный синхронный электромотор постоянного тока, интегрированный в ступицу колеса. Электрические моторы данного типа не используют вспомогательных механизмов для передачи мощности от электродвигателя к колесу и лишены компонентов, подверженных трению, кроме подшипников в редукторных моделях. Электромотор, передаточный механизм и колесо объединены в общий узел, что придает ему высокую эксплуатационную надежность.

Типы мотор-колес

Ступичные электродвигатели предназначаются для монтажа в переднюю или заднюю вилку велосипеда (с различными размерами дропаута оси), бывают разной мощности, с выполненной заспицовкой в обод или без нее. В зависимости от внутреннего устройства они бывают:

Редукторные – с интегрированным планетарным редуктором. Такие модели компактны и легковесны, не создают сопротивление при езде с отключенным мотором, имеют отличные тяговые качества и обеспечивают уверенное преодоление подъемов. Но они производятся небольшой мощности – 250–500 Вт, поэтому высокие скорости развить не позволяют.
Прямого привода – безредукторные. Производятся мощностью от 500 В до нескольких киловатт и позволяют получить скорость вплоть до 100 км/ч и более. Но прямоприводные моторы уступают редукторным моделям по тяговым характеристикам, а в отключенном состоянии оказывают сопротивление при накате. Для комфортных поездок по холмистой местности мощность МК прямого привода должна составлять не менее 1500 Вт.

Различия в устройстве мотор-колес

При наличии планетарного редуктора возрастает крутящий момент мотор-колеса, но ограничиваются его скоростные возможности. При использовании редукторного МК вы сможете легко преодолевать подъемы, но при езде на прямолинейных участках скорость будет умеренной – в среднем до 30–35 км/ч.

У прямоприводных моделей все наоборот – доступны более высокие скорости, но крутящий момент ниже, т.е. тяговые характеристики у редукторного МК на 350 Вт и прямоприводного МК на 1500 Вт примерно одинаковы. По надежности редукторные модели немного уступают прямоприводным, т.к. в конструкции редуктора есть планетарная передача с 3 шестернями из пластика. Их примерный ресурс – 6000–9000 км пробега. Зато редукторные модели обеспечивают лучший накат и позволяют легче крутить педали при отключенном моторе.

Прямоприводные модели имеют предельно простую и надежную конструкцию без шестеренок, более высокий КПД и способность к рекуперации энергии. Внутри такого устройства находятся статор и ротор – жестко зафиксированная ось колеса с обмотками и втулка с мощными постоянными магнитами. Это традиционная схема 3-фазного двигателя переменного тока.

Как работает мотор-колесо?

Независимо от того, как устроено электроколесо – с редуктором или без него, принцип его работы одинаков. В статоре в виде многолучевой звезды из электротехнической стали появляется магнитное поле. При взаимодействии с постоянными магнитами оно инициирует вращение ротора. На лучах статора есть обмотки, и когда по ним идет ток, лучи превращаются в электромагниты. Они притягивают постоянные магниты на роторе и инициируют вращение ротора.

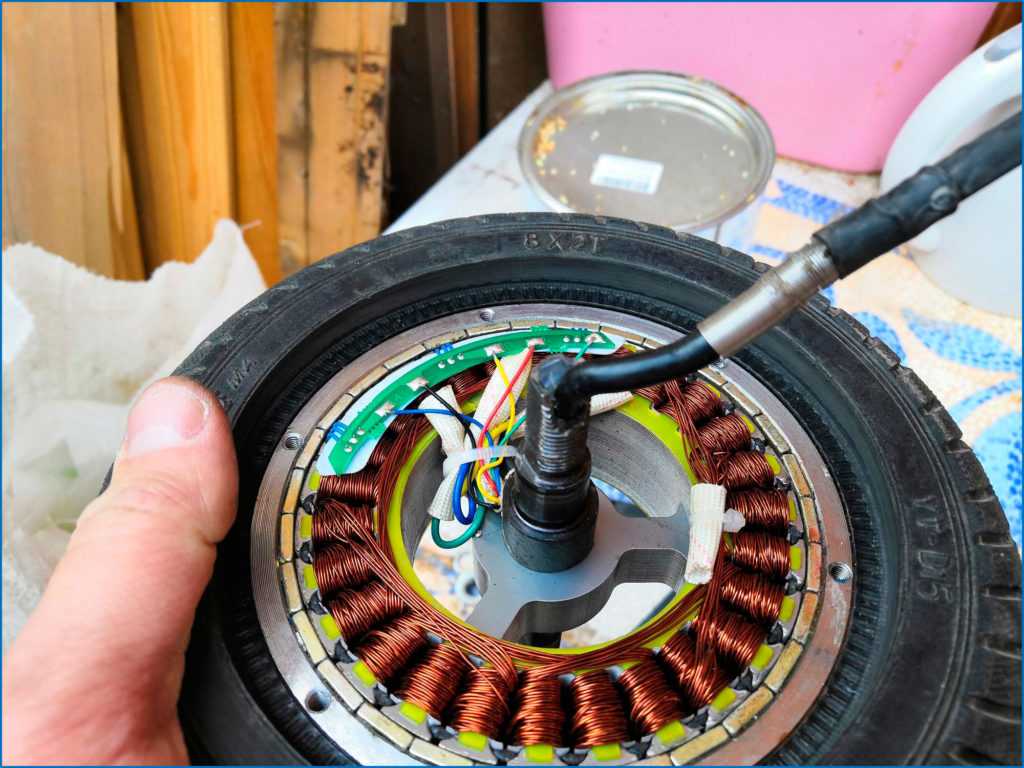

Для получения нужной мощности и равномерного вращения колеса статор имеет несколько десятков обмоток. Но в результате они соединяются в 3 и чередуются по окружности: 1-2-3-1-2-3… На противоположной стороне на роторе есть магниты из редкоземельных материалов. Когда на обмотки поступают импульсы напряжения, происходит активизация их магнитных качеств, взаимодействие с магнитами и вращение ротора.

Импульсы поступают на обмотки поочередно и четко в нужные моменты времени. Определяют эти моменты находящиеся на статоре датчики Холла. Они отслеживают взаимное расположение ротора и статора, откликаются на магнитное поле и отправляют сигналы на контроллер. На основании полученных сведений контроллер своевременно подает на обмотки статора импульсы напряжения. Обмотки превращаются в электромагниты, вступают во взаимодействие с постоянными магнитами ротора и заставляют его вращаться. Наглядно принцип работы бесколлекторного электродвигателя представлен на картинке.

Элементы управления мотор-колесом

Интенсивность вращения ступичного электромотора регулируется рычагом газа. При смене его положения меняется число импульсов напряжения, подаваемых в единицу времени на обмотки. В результате меняется и скорость езды. В ручки тормоза также встроены датчики, которые в свою очередь отключают подачу питания на электрический двигатель при торможении.

В предыдущей статье блога VoltBikes рассказывается о том, какое напряжение лучше выбрать для электровелосипеда.

Мотор-колесо на велосипед – описание

Устройство электровелосипеда

Велогибрид – это велосипед, оснащенный электромотором, способным полностью заменить физические усилия райдера для передвижения. При этом гаджет позволяет, при желании, переходить с электротяги на механику, если в педалировании есть желание или необходимость. Среди основных плюсов электробайка перед автомобилем и простым велосипедом, делающих его очень популярным, можно выделить:

экологичность и полное отсутствие вредных выхлопов,
высокая мобильность (это касается практически любых погодных условий и особенностей местности),
не нужно регистрировать право управления,
возможность комфортной езды на значительные расстояния.

Основные элементы конструкции, которые входят в состав электробайка :

электродвигатель – собственно, сам источник тяги, позволяющий перемещаться, не нажимая на педали,
аккумулятор – источник энергии, обычно закрепленный на раме велосипеда или находящийся на месте багажника,
контроллер – блок управления электровелосипедом, отвечающий за функционирование всего оборудования,
регулятор скорости – ручка газа на руле. Чтобы понять, как устроена ручка газа на велогибриде, достаточно провести аналогию ее использования с мотоциклами или мопедами,
бортовой компьютер – аккумулирует все данные об электробайке и визуализирует их в удобной форме для райдера,
дополнительное оборудование – помимо проводов и предохранителей сюда могут входить фонари и прочее «фишки».
