Аппарат Зенит-12XPS
Кроме дизайна верхней панели аппарат несильно отличается от своего базового прототипа. Фотоснайперскую принадлежность выдают только надстройки на нижней панели, которые достаточно громоздки, не убираются и снижают, конечно, эргономику.
Ровно аппарат уже не поставить.
Во всем прочем, это обычный Зенит-12сд, обзор которого у меня есть, повторяться не буду.
В комплект Фотоснайпера входил штатный Гелиос. Очень предусмотрительно. При установке его на аппарат получался вариант для универсальной повседневной фотосъемки.
Отношение к комплекту.
Я не нашел объемов выпуска Фотоснайперов. Но сейчас предложение этих комплектов на Авито велико. Фотоснайперов в СССР на руках было очень много и я стльно сомневаюсь, что количество людей, увлеченных фотоохотой, хотя бы близко приближалось к количеству комплектов.
Сейчас комплекты, как правило, продаются в состоянии близком к новому. Покупали их явно не чтобы ходить с ними по лесам, а чтобы ими просто обладать.
Фотоснайпер — это сосредоточение крутизны и брутальности, которых так не хватало в СССР.
Фотоснайпер (для тех, кто не знал название — Фоторужье), — предмет вожделения всех советских школьников, для многих из которых ставший исполнившейся мечтой.
На этом у меня все. Удачи!
Это ссылка на мой канал на YouTube. Видео-обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте подписаться.
Если у вас имеется комплект Фотоснайпер любой модификации, вы можете использовать объективы на своей цифровой камере. Как на зеркальной, так и беззеркальной. На полном кадре и на кропе.
Поищите свой объектив в оглавлении моего сайта, возможно, имеются какие-то тонкости, которые стоит знать.
Но в любом случае вам понадобится переходник на вашу фото-систему.
Самые дешевые переходники продаются на Aliexpress.
Многие советские объективы можно использовать на цифровых фотоаппаратах.
Самые дешевые переходники продаются на Aliexpress. Выбрать переходник на вашу систему поможет таблица.
| Тип | Бренд | Ссылка на переходник |
| Зеркалки | Nikon | M42-Nikon F без линзы |
| M42-Nikon F с линзой | ||
| Canon | M42-Canon EF | |
| Sony | M42- Sony/ Minolta | |
| Pentax | M42-pentax K | |
| Беззеркалки | Sony | M42-NEX |
| Оlympus/ Panasonic | M42-m 4/3 | |
| Fuji | M42-FX | |
| Nikon | M42-Nikon 1 |
Инструкция:
Переход по кнопкам вверху экрана или по ссылкам на странице контактов
Порядок работы с фотоаппаратом
4.1. Зарядка фотоаппарата
| Рис. 4.1 | Рис. 4.2 | Рис. 4.3 |
| Рис. 4.4 | Рис. 4.5 | Рис. 4.6 |
| Рис. 4.7 |
ж) установите значение светочувствительности заряженной в аппарат пленки поворотом диска до совмещения соответствующего числа светочувствительности с индексом, ощутив при этом фиксацию диска. Помните, что неправильно установленное диском значение светочувствительности применяемой пленки приведет к ошибочной экспозиции. |
Сравнительная таблица единиц светочувствительности пленок
| ГОСТ | 16 | 22 | 32 | 45 | 65 | 90 | 130 | 180 | 250 | 350 | 500 | ||||||
| ASA | 16 | 20 | 25 | 32 | 40 | 50 | 64 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | |
| DIN | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 |
4.2. Установка выдержки
| Поверните диск выдержек так, чтобы выбранное значение выдержки установилось против индекса, расположенного на верхнем щитке аппарата. При этом Вы ощутите фиксацию диска. Цифры на шкале выдержек обозначают выдержки затвора в соответствующих долях секунды, «B» — выдержку от руки. Выдержка 1/30 с обозначена знаком «30-X». «X» означает, что эту выдержку устанавливают при съемке с лампой-вспышкой. | Рис. 4.8 |
4.4. Наводка на резкость
| Рис. 4.9 | Видоискатель фотоаппарата имеет линзу Френеля , в середине которой находятся два устройства наводки на резкость: микрорастр , расположенный в середине поля, и кольцевое поле матовой поверхности . |
мм
4.7. Разрядка фотоаппарата
| Рис. 4.11 |
Когда счетчик кадров отсчитает 36 кадров, перемотайте пленку обратно в кассету. Для этого: а) спустите затвор, нажав спусковую кнопку ; б) нажмите втулку вниз до упора; в) откиньте рукоятку и вращайте по направлению стрелки до срыва пленки с приемной катушки. Старайтесь вращать рукоятку плавно, без сильных рывков и не слишком быстро, чтобы избежать появления следов статического электричества на пленке; |
4.8. Фотографирование с автоспуском
| Рис. 4.12 |
При фотографировании с автоспуском установите аппарат на штатив, после чего: а) наведите на резкость; б) нажмите до ощутимого упора кнопку спуска и поверните ее по ходу часовой стрелки (положение «»). Нажатие и поворот кнопки спуска требуются для диафрагмирования объекта вручную, так как при работе с автоспуском диафрагма автоматически не закрывается; |
с
4.9. Фотографирование с лампой-вспышкой
| Рис. 4.13 |
Затвор в фотоаппарате синхронизирован с работой импульсных электронных ламп-вспышек (Х-синхронизация). Для соединения с лампой-вспышкой в фотоаппарате имеется штепсельное гнездо , расположенное на передней стенке камеры. Конструкция фотоаппарата предусматривает также бескабельное соединение с лампами-вспышками, рассчитанными на такое соединение. Для этого на камере имеется обойма . Перед установкой лампы-вспышки на камеру нужно из обоймы вынуть защитную накладку . Для съемок с лампами-вспышками нужно устанавливать выдержку 1/30 с. Диафрагма определяется в соответствии с указаниями, имеющимися в руководстве по эксплуатации на лампу-вспышку. |
4.10. Работа со сменными объективами и съемка с близкого расстояния
| Рис. 4.14 |
Фотоаппарат допускает использование сменных объективов с присоединительной резьбой M42×1 и рабочим расстоянием 45,5 мм. Объективы с индексом «» имеют многослойное просветляющее покрытие оптических поверхностей, которое обеспечивает повышенную степень устранения рефлексов (ореолов, бликов и световых пятен) при фотографировании против света с большим перепадом в освещенности объекта и улучшает цветопередачу. |
Сменные объективы
| Наименование объектива | Основные характеристики | |||
| фокусное расстояние, мм | относит. отверстие | угол поля зрения | ближайшее расстояние фокусировки | |
| Мир-10А | 28 | 1:3,5 | 75° | 0,20 |
| Мир-1 | 37 | 1:2,8 | 60° | 0,24 |
| MC Индустар-61 л/з | 50 | 1:2,8 | 45° | 0,30 |
| Юпитер-9 | 85 | 1:2 | 28° | 1,00 |
| Гелиос-40-2 | 85 | 1:1,5 | 28° | 0,80 |
| Таир-11А | 135 | 1:2,8 | 18° | 1,20 |
| Юпитер-6-2 | 180 | 1:2,8 | 14° | 2,00 |
| Юпитер-21А | 200 | 1:4 | 12° | 1,70 |
| Таир-3А | 300 | 1:4,5 | 8° | 2,20 |
| ЗМ-5А | 500 | 1:8 | 5° | 4,00 |
| MC МТО-11АМ | 1000 | 1:10 | 2°30′ | 10,00 |
ЗЕНИТ-122
|
Модернизация фотоаппарата (-12сд). Внешние оболочки корпуса стали пластмассовыми, изменилась конструкция механизма взвода автоспуска. Штатные объективы: (MC) Гелиос-44М-4, (MC) Гелиос-44М-5, (MC) Гелиос-44М-6, MC Гелиос-77М-4. Начало серийного выпуска: 1990 год. Разработку камеры начинал А.Я. Падалко. После его отстранения от проекта, фотоаппарат закончил А.И. Карасев. |
Серийный ЗЕНИТ-122 |
|
В 1992 году в год 50-летия КМЗ была выпущена партия в 300 штук юбилейных коллекционных фотоаппаратов, отличающихся серебристым цветом корпуса, соответствующими надписями и другой упаковкой. В 1993 и 1994 годах выпуск ЗЕНИТов-122-50 был продолжен. Серийные номера камер дополнительного выпуска имели вид: «5092xxxx», где «50» — 50 лет, «92» — юбилейный 1992 год, а «xxxx» — порядковый номер. Официально юбилейных фотоаппаратов дополнительного выпуска было произведено 6241, из них — 5993 камеры в 1993 году. Судя по имеющимся данным, нумерация выпуска 1994 года началась с 8000. |
ЗЕНИТ-122-50 выпуска 1992 года, вид сверху |
|
Опытные образцы фотоаппарата изначально имели байонетное крепление сменной оптики (см. ) и комплектовалось экспериментальным штатным объективом MC Гелиос-44K 2/58 c блендой байонетного крепления. Кроме этого, в отличие от последующих серийных камер, у опытных камер были: несколько другой вид рукояток, карман-памятка типа плёнки спереди, цифровая градуировка диска автоспуска в секундах. Оси барабанов затвора — на подшипниках качения. |
Опытный ЗЕНИТ-122 с байонетным креплением и объективом MC Гелиос-44K, бленда в рабочем положении |
ЗЕНИТ-212k
|
Разработка 1995 года. Модернизированный фотоаппарат в ином корпусе. Добавлены две длительные выдержки и сменён тип крепления объектива на байонет типа K. Для ЗЕНИТа-212k был создан новый объектив, в оправе, соответствующей фотокамере формы — MC Зенитар-K 2/50. ЗЕНИТ-212k — стал первым серийным фотоаппаратом завода, дизайн и корпусные детали которого проектировались на компьютерных системах автоматизированного проектирования (САПР). Трёхмерное моделирование оболочек корпуса велось на рабочей станции фирмы Intergraph в системе EMS. Над фотоаппаратом работал отдельный коллектив в составе: CAD-модель фотоаппарата3D-модель фотоаппарата (вариант с текстурной поверхностью) |
ЗЕНИТ-212k |
ЗЕНИТ-TTL
|
Фотоаппарат на основе ЗЕНИТа-ЕМ. Уже в самом начале проекту был присвоен индекс «12», но кроме маркировки опытных экземпляров, его в серии не использовали до 1983 года. Кроме указанных наименований, в начале выпуска использовалось и название «ЗЕНИТ-электро» («ЗЕНИТ-электро-ТТЛ»). Стрелочная индикация в поле зрения визира, невращающаяся головка выбора выдержек.
Выпуск: с 1977 по 1985 гг.Затвор: фокальный, шторныйДиапазон выдержек: от 1/30 до 1/500 с, B и длительнаяПолное открытие кадра: 1/30 сСоединение объектива с камерой: резьбовое, M42×1Штатный объектив: Гелиос-44МЛинейное поле изображения видоискателя: 20×28 мм Первоначальный вариант модернизации аппарата ЗЕНИТ-ЕМ делал Н.М. Маренков, предполагался механический вариант полуавтомата (с использованием кулачков). Этот вариант в начале получил название «ЗЕНИТ-12», были выпущены экспериментальные образцы. Практически одновременно с Маренковым, свой вариант предложил В.А. Чугаев в соавторстве с М.Д. Абуевым. Он основывался на электрическом принципе, уже проверенном на фотоаппаратах линии ЗЕНИТ-16. Вариант имел наименование «ЗЕНИТ-12М». Первым образцом был личный В.А. Чугаева, затем за основу был взят уже (ЗЕНИТ-М (TTL)). С 1982 года фотокамера снабжалась центральным синхроконтактом. В 1983 году было изменено положение светоприёмников экспонометра, что повысило яркость фокусировочного экрана. Опытный ЗЕНИТ-TTL с набором объективов и приспособлений |
ЗЕНИТ-М (TTL): прототип ЗЕНИТа-12М ЗЕНИТ-TTL с кириллической надписью «ТТЛ» ЗЕНИТ-TTL ЗЕНИТ-TTL, олимпийское оформление |
Технические характеристики фотоаппарата Зенит-12 СД
- Формат кадра, мм . . . . . . . . . . . . . . . . . . . . . . . . . . 24×36
- Применяемая пленка . . . . . . . . . . . . . . . . . . . . . . . 35-мм перфорированная
- Длина пленки в кассете, м . . . . . . . . . . . . . . . . . . 1,65
- Число кадров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
- Выдержки затвора, с . . . . . . . . . . . . . . . . . . . . . . . от 1/30 до 1/500, «В» (от руки) и длительная
- Штатный объектив . . . . . . . . . . . . . . . . . . . . . . . . . один из объективов: «MC Гелиос-44М-4»
«Гелиос-44М-5» «MC Гелиос-44М-5»
«Гелиос-44М-6» «MC Гелиос-44М-6» - Фокусное расстояние, мм . . . . . . . . . . . . . . . . . . . 58
- Максимальное относительное отверстие . . . . . . . 1:2
- Шкала диафрагмы . . . . . . . . . . . . . . . . . . . . . . . . . от 2 до 16
- Шкала расстояний, м . . . . . . . . . . . . . . . . . . . . . . . от 0,5 до ∞
- Резьбовое соединение объектива с камерой . . . . М42×1
- Присоединительные размеры оправы:
под светофильтр . . . . . . . . . . . . . . . . . . . . . . . . М52×0‚75
под бленду, мм . . . . . . . . . . . . . . . . . . . . . . . . . Ø54 - Размер поля изображения видоискателя, мм . . . 20×28
- Увеличение окуляра, крат . . . . . . . . . . . . . . . . . . 4,3
- Рабочее расстояние камеры, мм . . . . . . . . . . . . . 45,5
- Присоединительные размеры гнезда штативного соединения . . . . . . . . . . . 1/4″
- Габаритные размеры аппарата без футляра . . . . 136×98×97
- Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . 3 (2×1,5)
- Источники питания . . . . . . . . . . . . . по 2 элемента типа Мэллори Д386, Сейко SB-B8, СЦ-32 и т.п.
- Масса, кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,95
Содержание драгоценных материалов в аппарате: золота – 0,001422 г; серебра – 0,108103 г;
палладия – 0,013217 г.
Авторские свидетельства: № 102683; № 150360; № 153652; № 178682; № 366447; № 476534;
№ 1247817.

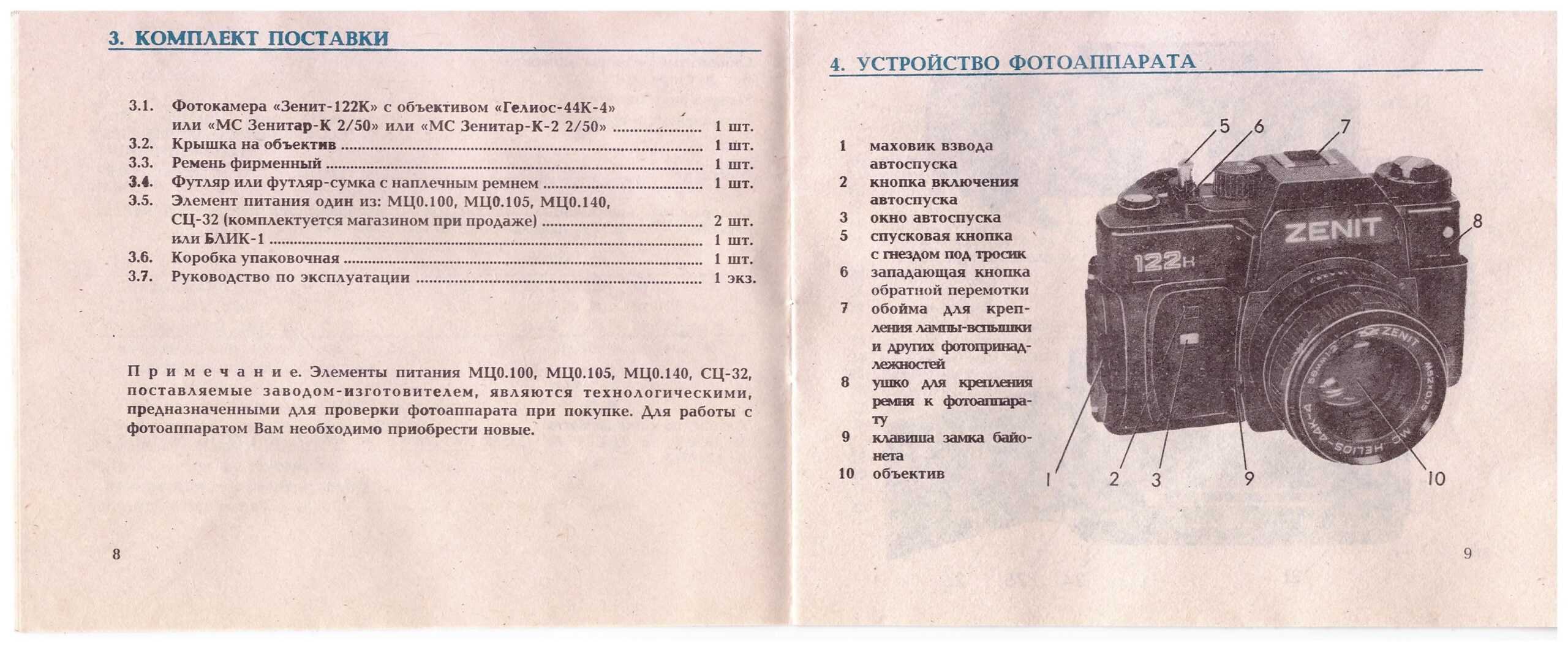

3. Комплект поставки
- 3.1. Фотокамера «Зенит-12 СД» с одним из объективов:
«МС Гелиос-44М-4», «Гелиос-44М-5», «МС Гелиос-44М-5», «Гелиос-44М-6», «МС Гелиос-44М-6». . . . . . . . . . . . . . . . . . . . . . . . 1 шт. - 3.2. Крышка на объектив . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
- 3.3. Ремень шейный или фирменный . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
- 3.4. Футляр или футляр-сумка с наплечным ремнём . . . . . . . . . . . . . . . . 1 шт.
- 3.5. Элемнт СЦ-32, или МЦ 0.100, или МЦ 0.105, или МЦ 0.140 (комплектуется магазином при продаже) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 шт.
- 3.6. Коробка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
- 3.7. Руководство по эксплуатации. . . . . . . . . . . . . . . . . . . . . . . . 1 экз.
- 3.8. Список мастерских по ремонту и техническому обслуживанию фото- и киноаппаратов . . . . . . . . . 1 экз.
Примечание. Элементы питания, установленные в фотоаппарат, являются технологическими, предназначенными для проверки фотоаппарата при покупке. Для работы с фотоаппаратом Вам необходимо приобрести новые.

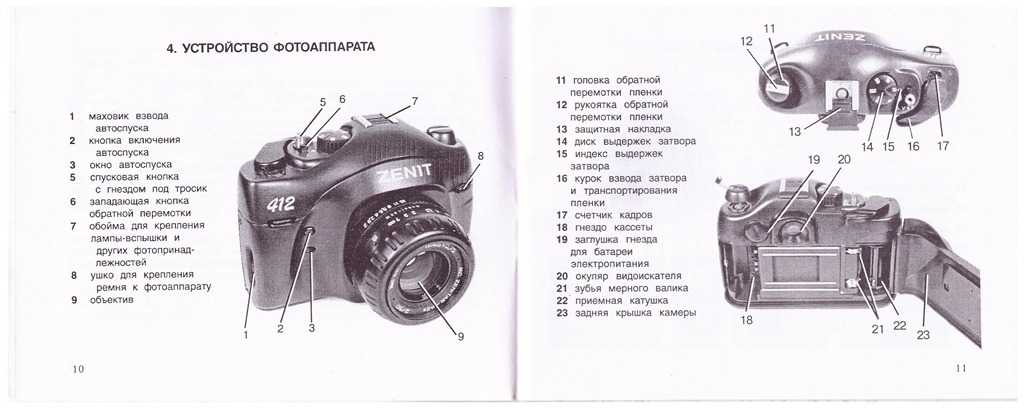

4. Устройство фотоаппарата
Основные узлы и детали фотоаппарата показаны на рис. 1 – 6.

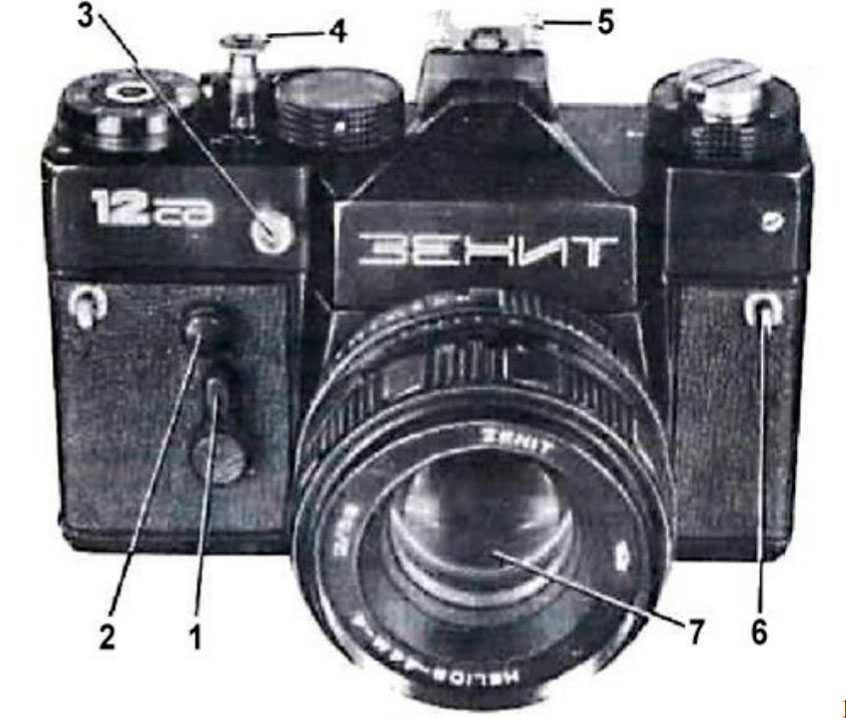

Рис. 1
1 – рычаг автоспуска;
2 – кнопка включения автоспуска;
3 – штепсельное гнездо для лампы вспышки;
4 – спусковая кнопка с гнездом под тросик;
5 – обойма для крепления лампы-вспышки и других фотопринадлежностей;
6 – ушко для крепления ремня к фотоаппарату;
7 – объектив.
Рис. 2
08 – рукоятка обратной перемотки пленки;
09 – головка обратной перемотки пленки;
10 – поводок лимба счетчика кадров;
11 – индекс счетчика кадров;
12 – лимб счетчика кадров со шкалой;
13 – рычаг взвода затвора и транспортирования пленки;
14 – индекс выдержки затвора;
15 – диск выдержек затвора;
16 – защитная накладка;
17 – индекс светочувствительности пленки.

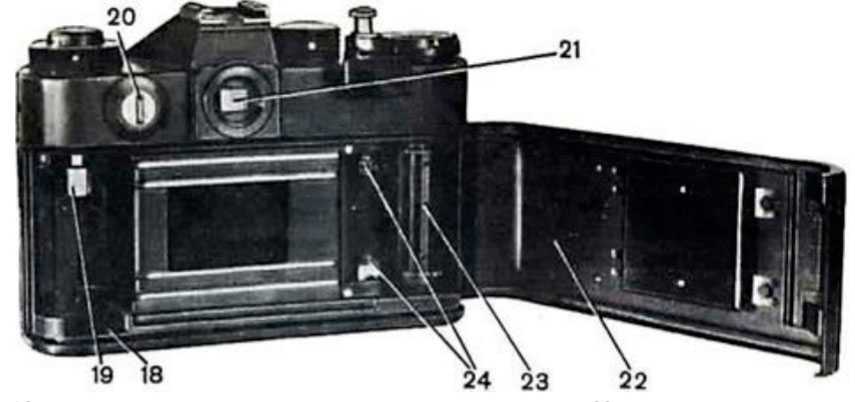

Рис. 3
18 – гнездо кассеты; 19 – поводок кассетной катушки; 20 – заглушка гнезда для батареек электропитания; 21 – окуляр видоискателя; 22 – задняя крышка камеры; 23 – приемная катушка; 24 – зубья мерного валика.

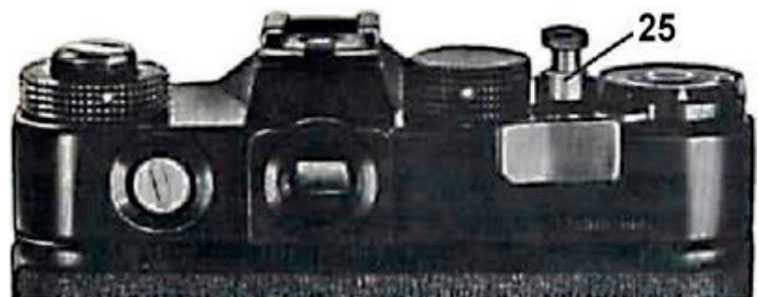

Рис. 4
25 – западающая втулка обратной перемотки.
Рис. 5 — 6
26 – диск светочувствительности пленки;
27 – шкала светочувствительности пленки;
28 – кольцо крепления объектива;
29 – шкала диафрагм;
30 – шкала глубины резкости;
31 – шкала дистанций; 32 – фокусировочное кольцо; 33 – кольцо установки значений диафрагмы; 34 – толкатель.
