Как сделать лодочный мотор из триммера своими руками

Правила пользования лодкой с двигателем из мотокосы

Используя триммер вместо лодочного мотора, нужно не забывать, что он все-таки не рассчитан на эксплуатацию в условиях, характерных для серийно выпускаемых лодочных двигателей внутреннего сгорания.

Кроме того, безотказную работу лодочного мотора из триммера обеспечит:

использование только тех горюче-смазочных материалов, которые рекомендованы для конкретной модели мотокосы;
периодическая замена как воздушного, так и топливного фильтров;
контроль за работой топливного насоса;
регулярная замена свечей зажигания;
проверка надежности всех крепежных соединений и фиксаторов (данную процедуру рекомендуется осуществлять перед каждым запуском мотора).

Провентилировать цилиндр можно следующим образом – сначала выкрутить свечу зажигания, затем 4 или 5 раз резко вытянуть трос стартера, а потом вкрутить свечу на место. Все – двигатель на лодку пригоден к дальнейшей эксплуатации.

Итак, выше был детально описан процесс производства лодочного двигателя из мотокосы, включая производство гребного винта и переделку изогнутой триммерной штанги. Как видно, процесс это не очень сложный, но требующий определенных навыков, знаний и сноровки от мастера. В итоге получится практически равноценная замена двигателя моторной лодки заводского изготовления, но значительно дешевле. В Интернете можно прочесть множество положительных отзывов о работе подобных лодочных моторов, изготовленных на базе триммера.

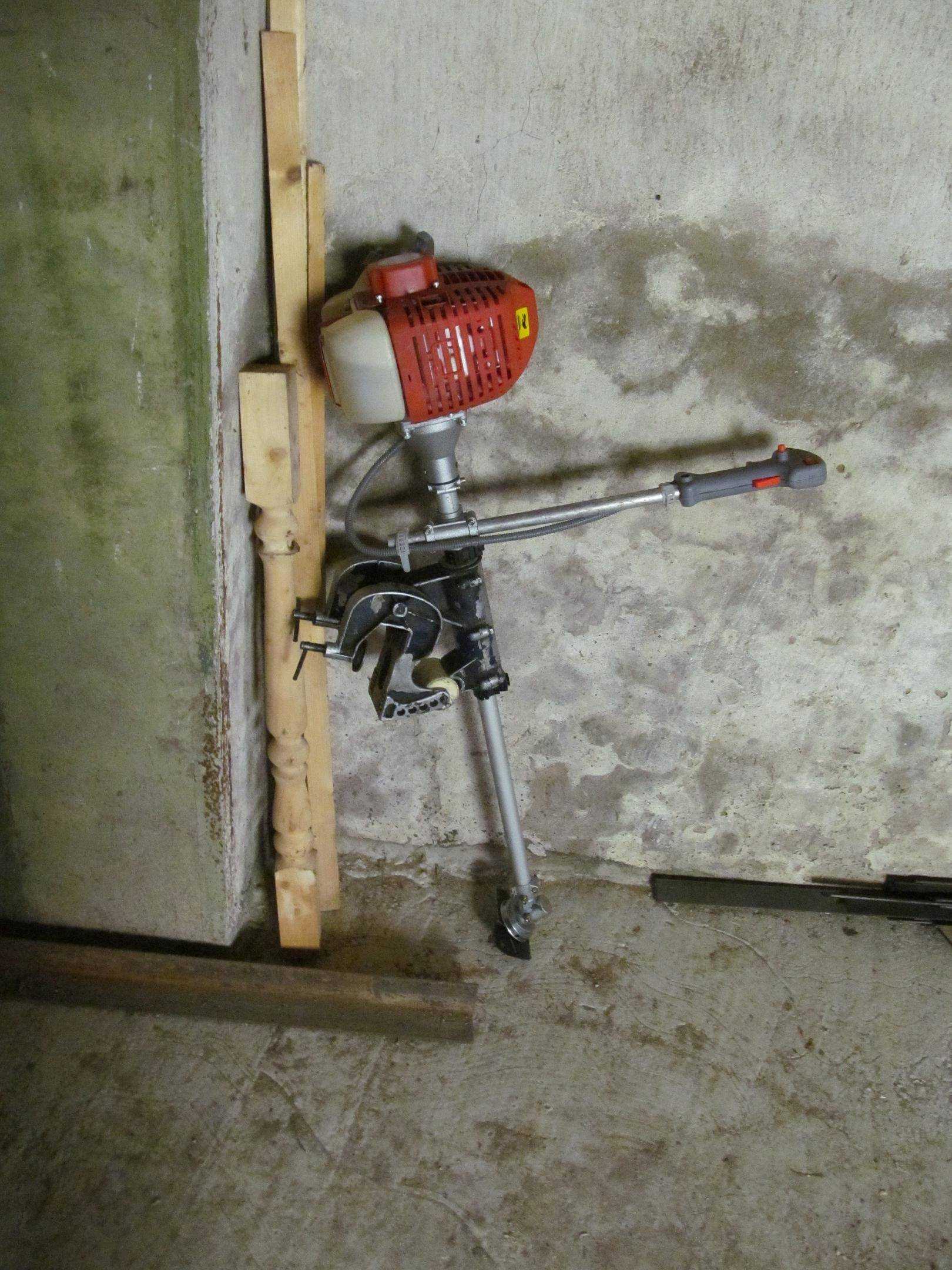

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
С помощью штатной гайки закрепите винт.
Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Как сделать мотор для лодки из триммера: способы и советы

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Правила пользования лодкой с двигателем из мотокосы

Кроме того, безотказную работу лодочного мотора из триммера обеспечит:

использование только тех горюче-смазочных материалов, которые рекомендованы для конкретной модели мотокосы;
периодическая замена как воздушного, так и топливного фильтров;
контроль за работой топливного насоса;
регулярная замена свечей зажигания;
проверка надежности всех крепежных соединений и фиксаторов (данную процедуру рекомендуется осуществлять перед каждым запуском мотора).

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

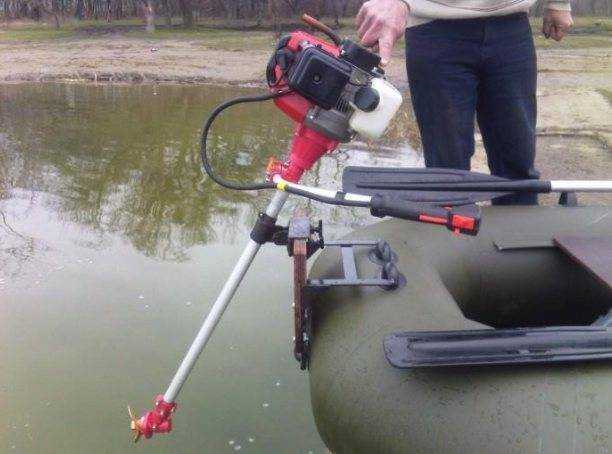

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
Винт закрепляется на валу с помощью гайки (2).
Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

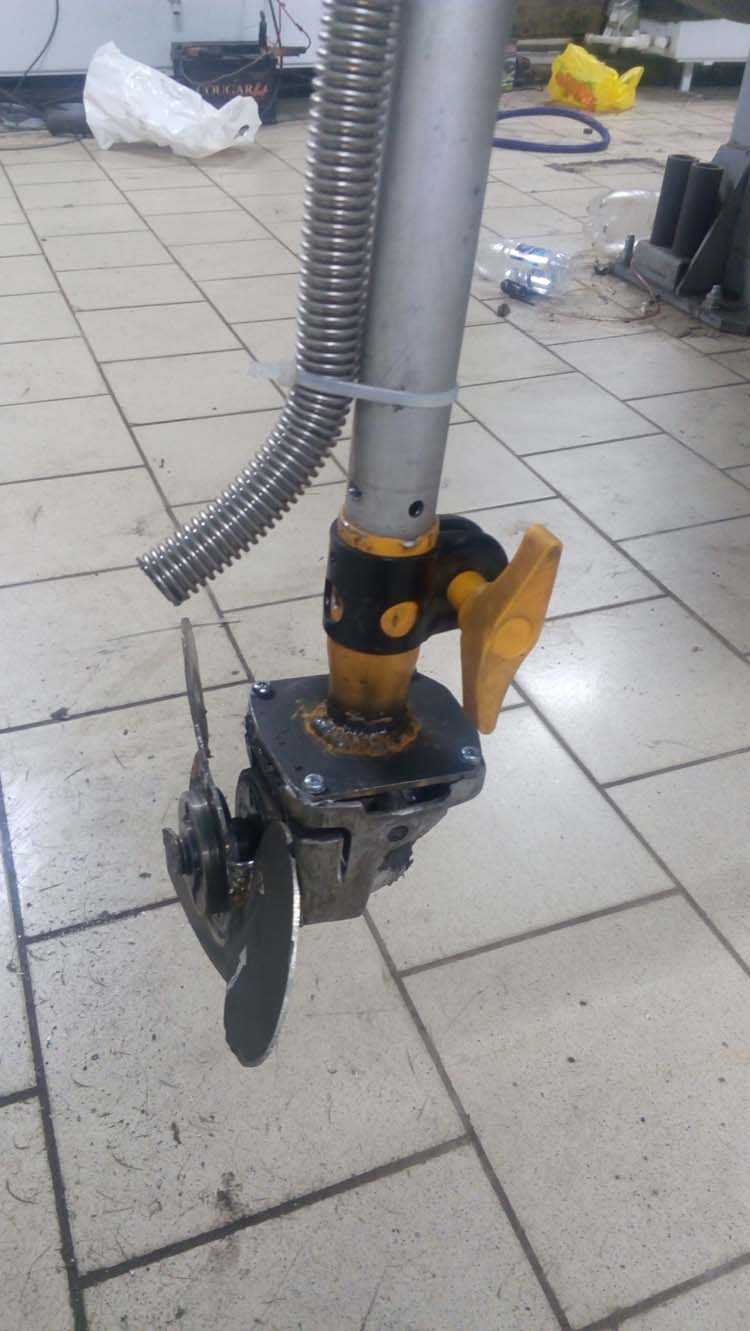

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

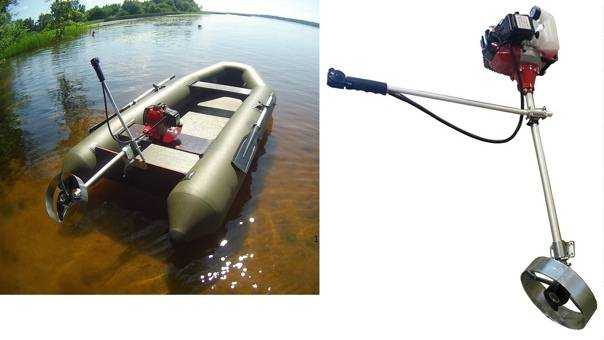

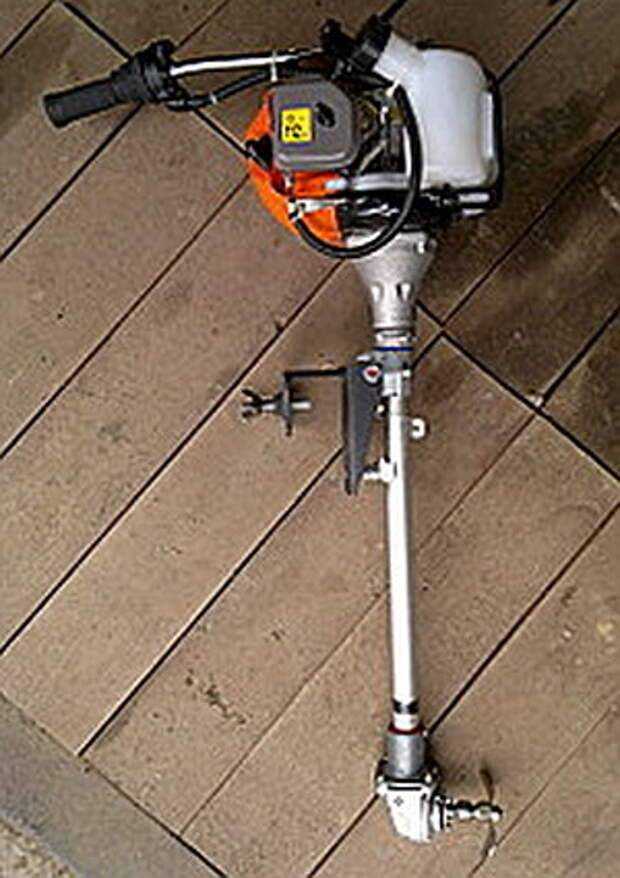

Готовый набор насадок

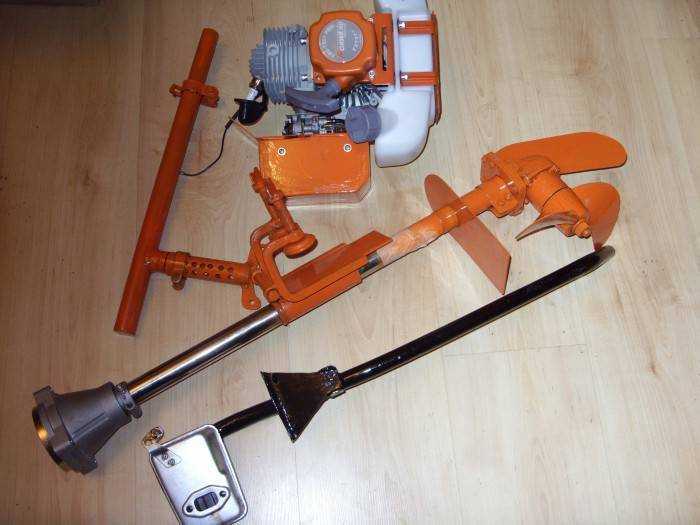

На данный момент существуют готовые насадки на бензокосу, позволяющие с минимальными усилиями переоборудовать вашу косилку в мотор для лодки.

Приставка уже имеет готовое решение для крепления ее к бензиновому двигателю триммера.

Также к штанге прикреплена рукоятка управления с кнопкой глушителя. Рукоятка газа выполнена по подобию велосипедной (имеется ввиду велосипед с переключением скоростей) и имеет трещотку, фиксирующую выбранное положение.

В данный набор даже входит специальная струбцина, предназначенная для закрепления всей конструкции на лодку (на транец судна).

Насадка на триммер собирается без затруднений, поскольку конструкция ее очень проста. Остается лишь:

подсоединить тросик газа к двигателю;

соединить провода глушителя, и агрегат готов к работе.

Если почитать отзывы в интернете об этом приспособлении, то, в основном, они положительные.

Лодочный мотор из шуруповерта

Посмотрите на конструкцию самодельного мотора для лодки из шуруповерта на фотографии ниже.

Как видите – собрана она из весьма простых деталей – шпильки, доски, стяжки, единственной малораспростаненной деталью является угловой редуктор для изменения вертикального вращения от шуруповерта в горизонтальное винта.

Посмотрите видео тестирования такого лодочного движетеля.

Скорость, конечно меньше, чем у лодочного мотора из бензотриммера, но, зато эксплуатация электродвигателя обходится на несколько порядков дешевле.

Во первых – можно подключить небольшой 12 Вольтовый аккумулятор от мотоцикла, это даст вам запас энергии на 6-8 часов работы мотора.

Во вторых – стоимость электроэнергии очень низка по сравнению с бензином. Вспомним электромобиль Тесла – ее пробег в 250 километров обходится владельцу в 150 рублей потраченных на зарядку аккумуляторов, а сколько бензина скушает спорткар с теми же скоростными характеристиками?

Для увеличения скорости можно поставить винт с большим шагом.

Для удобства управления – поставить рукоять как у обычного лодочного мотора с ручкой газа, как такое сделать своими руками смотрите на видео ниже.

Как видите — самодельный подвесной лодочный мотор это достаточно простая штука, которую вы можете сделать самостоятельно.

В заключение темы остается лишь добавить то, что при длительной эксплуатации необходимо оборудовать винт защитой и пяткой, последняя поможет сохранить винт при задевании каменистого дна, а защита – не позволит порубить винтом плывущий по поверхности мусор.

Стас комментирует:

Этот триммер переделка быстро навернется так как охлождения у него водяного нет, а только воздушное. Судите сами в скором времени ему карачун.

С фига навернется? Триммер пашет целый день без проблем, выкашивал им 40 гектар (задолбался). А такие переделки по Украине гоняют почем зря — дохнут от износа, но востанавливаются капремонтом с кольцами.

Peter комментирует:

Добрый день. Планирую купить электромотор Haswing Osapian для рыбалки этой модели: https:// Что можете сказать об этой фирме? Может кто-то имел с ними дело, сильно ли они ламаются и надо ли их как-то обслуживать? Спасибо!

Изготовление крепления для установки мотора на судно

Установить самодельный лодочный мотор из бензокосы можно при помощи готовой струбцины. Но если в гараже у вас завалялась старая ручная мясорубка, изготовить крепление для двигателя, с помощью которого его можно будет установить на транец, не составит большого труда:

При помощи болгарки вырезать нижнюю часть мясорубки и просверлить отверстие диаметром 12 мм в поперечной плоскости корпуса.
У шпильки диаметром сечения 12 мм и длиной 100 мм сплющить один конец и просверлить в получившейся плоскости отверстие диаметром 6 мм.
Вставить в полученное отверстие болт с подходящим диаметром сечения. На него будет насаживаться колечко триммера, предназначенное изначально для крепления ремня.
Теперь самодельное крепление можно соединять с транцем лодки с помощью шпильки и гайки. Установить мотор и зафиксировать соответствующей гайкой.

Общий вид самодельного подвесного мотора

1 — корпус редуктора от ПМ «Салют»; 2 — дейдвуд; труба 3,2х3; легкий сплав; 3 — подвеска от ПМ «Салют»; 4 — румпель; 5 — манетка газа; 6 — двигатель «Д5»; 7 — топливный бачок из полиэтиленовой банки; 8 — кронштейн крепления бака; 9 — резиновый шланг подвода охлаждающей воды; 10 — выхлопная труба 15×1,5; 11 — водозаборник. Основой самодельного лодочного мотора служат помимо двухтактного одноцилиндрового бензинового двигателя «Д5» (или «Д6»), еще два серийно выпускаемых узла: кронштейн подвески от мотора «Салют» (или «Спутник») и редуктор с гребным винтом от этого же мотора. От «Салюта» же можно использовать карбюратор, который устанавливается в вертикальном положении.

Основные параметры двигателя: диаметр цилиндра 38 мм; ход поршня — 40 мм; рабочий объем — 45,8 см³; номинальная частота вращения — 4500 об/мин; развиваемая при этом мощность — 1,2 л. с. Удельный расход топлива — около 400 г/л. с. ч.

Двигатели «Д5» и «Д6» весьма надежны и прочны. Несмотря на облегчение только одного кривошипно-шатунного механизма почти на килограмм, за несколько лет интенсивной эксплуатации не было ни одной серьезной поломки.

Предназначенный для переделки двигатель полностью разбирается. Цилиндр переделывается на водяное охлаждение. Для этого выворачиваются все шпильки крепления головки, удаляются все ребра воздушного охлаждения и наружная поверхность обрабатывается до диаметра 57 мм. Уплотнительный буртик камеры сгорания протачивается до наружного диаметра 43 мм.

Система водяного охлаждения представляет собой 12 цилиндрических отверстий, просверленных в теле цилиндра и последовательно соединенных каналами-перемычками. Схема соединений отверстий с необходимыми размерами показана на развертке цилиндра.

Мотор для лодки своими руками

Можно выполнить самодельный лодочный мотор из триммера. Вначале следует приготовить материалы и инструменты:

триммер мощностью 3 л.с.;
стальной лист толщиной 2 мм для винта;
сварочный аппарат;
крепления;
струбцина для установки двигателя на борт лодки;
болгарка;
дрель.

Нужно выяснить величину винта, которая зависит от мощности и массы лодки с грузом. Нужно учитывать, что винт размерами 3х10 см, установленный на ДВС, может перевозить лодку с пассажирами общим весом до 120 кг.

Этапы работы по изготовлению мотора из бензокосилки:

Чтобы сделать мотор для лодки, сначала надо переделать гнутый вал.
Потом изготовить винт.
Заменить пластмассовую накладку двигателя переключателем.
Прикрепить вал к двигателю от косилки.
