Ремонт и обслуживание воздушного компрессора своими руками

Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.

Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.

Точками на этой схеме я обозначил начала обмоток

Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс

Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.

Помечаем эти 3 конца уже понятной нам маркировкой:

Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.

Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии

Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.

Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.

С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.

Замена масла, правила и рекомендации

Не стоит использовать машинное масло, если в этом нет крайней необходимости. По своим свойствам оно не подходит для воздушных компрессоров и может повредить его составные части.

Многие производители в инструкции по эксплуатации указывают конкретные требования и дают рекомендации, какое масло заливается в компрессор. Но некоторые нюансы в инструкции не описании. В поршневой компрессор лучше всего лить немного больше максимального уровня масла, поскольку в них не предусмотрено отдельной системы смазки – она поступает посредством захвата некоторого ее количества прямиком из картера. Но подобная система предусмотрена в конструкции поршневого безмасленного компрессора. В свою очередь, если необходима замена в подобном компрессоре, необходимо выполнить промывку всего резервуара. Для этого нужно залить масло с очень низким уровнем вязкости и дать компрессору поработать так около 15 минут. Затем его нужно полностью удалить, немного наклонив поршневую головку.

Не выливайте переработанный продукит, тем более на землю. Лучше сдайте его в пункт приема, для дальнейшей его переработки.

Также не стоит смешивать несколько видов продукции. Независимо от того, какое состояние воздушного компрессора, даже в самый изношенный и старый нужно лить хороший и свежий материал. Причиной такому повышенному вниманию может быть возникновение ЧП.

Особенно опасно возгорание при включенном компрессоре. Со временем оно изнашивается и теряет все свои свойства, кроме того, в большинстве конструкций оно испаряется, его уровень понижается, а плотность загрязнения возрастает. Что бы избежать последствий такой эксплуатации регулярно проводите замену масла в соответствии с рекомендациями.

Аксессуары и расходники

Для долговечной, эффективной и стабильной работы компрессорной установки важно заранее предусматривать качественные расходные материалы и вспомогательную фурнитуру. Пневматическое и компрессорное оборудование не обходится без снабжения специальными креплениями, шлангами, переходниками и фитингами. Данные аксессуары потребуются для организации надежного соединения между обслуживаемым инструментом и патрубком установки

К слову, в новейших моделях применяется новый тип соединения – Quick Connect. Такими механизмами обеспечивается байонетный компрессор. Поршневой масляный агрегат с этой системой может соединяться без сложных разъемов – одним щелчком на фиксирующем устройстве. Также не стоит забывать о масле. Для компрессоров данного типа выпускают специальные составы, увеличивающие срок службы элементов

Данные аксессуары потребуются для организации надежного соединения между обслуживаемым инструментом и патрубком установки. К слову, в новейших моделях применяется новый тип соединения – Quick Connect. Такими механизмами обеспечивается байонетный компрессор. Поршневой масляный агрегат с этой системой может соединяться без сложных разъемов – одним щелчком на фиксирующем устройстве. Также не стоит забывать о масле. Для компрессоров данного типа выпускают специальные составы, увеличивающие срок службы элементов.

Второй, третий, четвертый и пятый случаи проявления неисправностей

Причины возникновения второго случая и способы устранения неисправности своими руками:

• Номинальная мощность установленного предохранителя (автомата) ниже рекомендуемой – проверяем соответствие автомата по допустимому току, при необходимости заменяем его на более мощный.
• Перегрузка питающей сети – отключаем часть потребителей.
• У компрессора вышел из строя перепускной клапан или стало некорректно функционировать реле напряжения – подключаем двигатель в обход реле: если он заработал, меняем реле. Вообще в данном случае лучше производить ремонт компрессоров в сервисном центре.

Третий случай происходит, когда двигатель не в состоянии осилить сопротивление прокручиванию вала и либо работает медленно, либо стоит и гудит. Причина может крыться в заниженном сетевом напряжении – проверяем его уровень в сети вольтметром (должно быть как минимум 220 В). Если напряжение в норме, то возможно в ресивере чрезмерно высокое давление, создающее большое сопротивление поршню при проталкивании воздуха. Производитель в таком случае рекомендует перевести автоматический переключатель «OFF-AUTO» на 15 с в положение «OFF», а затем снова установить его на «AUTO». Если ничего не изменилось, то скорее всего засорился контрольный (перепускной) клапан. Пробуем устранить: снимаем головку цилиндра и прочищаем каналы. Или неисправно реле ресивера, контролирующее давление воздуха – меняем реле либо сдаем на ремонт в сервисный центр.

Четвертый случай наблюдается при:

• низком сетевом напряжении – измеряем вольтметром, должно быть не ниже минимального рекомендуемого производителем;
• слабом притоке воздуха в нагнетатель из-за забивания входного фильтра – промываем или заменяем фильтр своими руками согласно инструкции по эксплуатации и техническому обслуживанию компрессора;
• перегреве поршневой системы (имеющей воздушное охлаждение) в случае повышенной температуры или плохого проветривания в помещении – перемещаем агрегат в место с хорошей вентиляцией.

Пятый случай может быть следствием некорректного функционирования реле контроля воздушного давления либо слишком интенсивным расходом сжатого воздуха. Чрезмерный отбор газа происходит тогда, когда производительность компрессора не соответствует потребляемой мощности – прежде чем приобретать пневмоинструмент, следует изучить его расход воздуха и другие характеристики. Нагрузка потребителей на компрессор не должна превышать 70 % его мощности. Если возможности нагнетателя перекрывает запросы инструмента с запасом, то неисправно реле. Его меняем или ремонтируем.

Эксплуатация и обслуживание компрессора

Поршневой компрессор как и любое техническое оборудование требует определённого обслуживания. Правильная эксплуатация поможет продлить жизнь вашего компрессорного оборудования. Рассмотрим основные мероприятия по обслуживанию, ремонту и эксплуатации компрессора.

1. Замена и очистка воздушного фильтра. Фильтрующий элемент в основном сделан из нетканого материала, поролон или синтонин. Если компрессор стоит там же где осуществляется покраска автомобиля, то от сильно забивается (налипает) опылом от краски, лака и другого лакокрасочного материала. Фильтр предотвращает попадание абразивной пыли в цилиндр, поршень и цилиндр изнашиваются меньше. Как можно чаще меняёте и очищайте фильтр, так как это значительно увеличит ресурс и отсрочит ремонт компрессора.

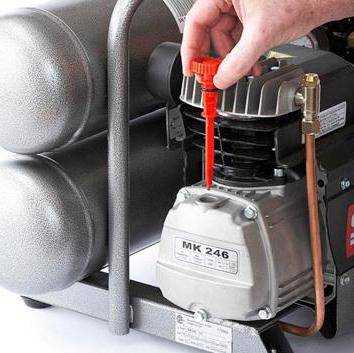

2. Замена масла, очень важный пункт. Следите за уровнем масла, на специальном индикаторе (окошке) в картере компрессора. Работа на малом уровне или без масла влечёт к серьезному капитальному ремонту. Доливайте до необходимого уровня, если его не хватает. Периодически необходимо полностью сливать и заливать новое. Используйте только специальное компрессорное масло. Масло для поршневого компрессора Mobil, Fubug, Shell VDL 100, КС 19, 46 или любое другое фирменное.

3. Слив конденсата. Важный пункт в обслуживании компрессора. Воздух насыщен влагой, она неизбежно попадает с всасываемым воздухом в ресивер. Со временем накапливается в большом количестве. При большом содержании конденсата возможен его выброс в воздушные шланги, что влечёт к дефектам при покраске. Так же из-за конденсата начинается коррозия внутри ресивера. Сливайте конденсат как можно чаще, минимум раз в неделю, особенно в жаркое и влажное время года.

4. Следите за общим состоянием, периодически продувайте от пыли и других загрязнений

Уделите особое внимание крыльчатке на электродвигателе, рёбрам цилиндра, воздушного радиатора, по мере эксплуатации на них налипает пыль и опыл от краски, что уменьшает охлаждающие способности

5. Осматривайте на износ и натяжение ременной привод. При нажатие на ремень в средней точки он не должен прогинаться более чем на 12 -15 мм. Делайте протяжку всех болтов и гаек. Периодически проверяйте работоспособность предохранительного клапана, который служит для защиты от избыточного давления, из-за поломки строя реле давления.

Соблюдайте все выше перечисленные методы и ремонт компрессора Вы отсрочите на долгое время.

Преимущества и принцип работы

Огромный спрос на винтовые компрессоры обусловлен тем, они обладают многочисленными преимуществами по сравнению с использованием центробежного или поршневого оборудования. Основными из них являются:

• простота установки и подключения;
• непрерывность работы;
• максимальная надежность;
• длительный эксплуатационный период;
• наличие небольших эксплуатационных расходов;
• получение практически идеального по чистоте воздуха;
• минимальные энергозатраты на 1 м³ воздуха;
• низкий показатель шума;
• наличие системы автоматического контроля.

Исходя из устройства винтового компрессора, его принцип работы заключается в следующем:

• при прохождении мимо всасывающего клапана и воздушного фильтра, потоки воздуха попадают в винтовой блок;
• воздух перемешивается с маслом, которое циркулирует по замкнутому пространству;
• путем воздействия винтового блока смесь из масла и воздуха попадает в маслоотделитель;
• воздух отделяется от масла и направляется к выходному отверстию компрессора;
• масло по маленькому или большому кругу через маслоохладитель (в зависимости от температуры материала) поступает обратно в винтовой блок;
• запуск винтового блока происходит с помощью электродвигателя;
• автоматическое выключение (или включение) производится с помощью реле давления.

Необходимо отметить, что масло в винтовом оборудовании выполняет несколько функций:

• создает масляную пленку;
• отводит тепло;
• распределяет воздушные потоки;
• обеспечивает зазор между роторами винтового блока;
• смазывает подшипники рабочих элементов.

Компрессорная техника

Компрессорная техника применяется в разных областях. Более распространенными являются следующие модели:

• Поршневой — из поршня и цилиндра с нагнетающим и всасывающим клапанами.
• Винтовой — с двумя винтовыми роторами, которые вращаются синхронно.
• Струйный — включает струйный аппарат, золотниковый клапан, насадку с каналом, применяется в нефтедобывающей и газовой отраслях.
• Мембранный — имеет эластичный пластинчатый орган, который используется при перекачке жидкости.
• Осевой — корпус с направляющими, а ротор — с работающими лопатками.
• Центробежный — с ротором и колесами, имеет обычные и сборные диафрагмы, а также аппараты для направления газовых потоков.

В независимости от конструкции всегда есть масляный нагнетатель, подающий смазочный, охлаждающий и герметизирующий материал.

Отличия инверторного и линейного компрессора холодильника

Говоря о минусах того или типа компрессорах для холодильников, стоит сказать, что линейный агрегат несколько уступает инверторному ввиду постоянных включений и отключений. В связи с этим система терпит регулярные перенапряжения, а это сказывается на электрической сети и нагрузке на нее. К тому же, большое значение при выборе покупатели обращают на потребление электроэнергии – в линейном типе она выше.

А вот у инверторных агрегатов можно отметить несколько достоинств:

Потребление электроэнергии сведено до минимума, чего не сказать о линейном компрессоре; Никакого постороннего навязчивого шума – агрегат работает, не набирая максимальные обороты; Увеличенная продолжительность работы такого оборудования в связи с отсутствием перепадов напряжения и периодического отключения, что не предполагает высокого нагрузки на систему.

Ознакомившись со списком преимуществ инверторных холодильников, нельзя сказать, что линейные системы определенно хуже. Нет, они также имеют свои плюсы, благодаря которым пользуются спросом:

Являются экологически чистым оборудованием – для работы применяются охлаждающие вещества с абсолютной безопасностью. Второе название таких холодильников – «зеленые». Их стали так называть в связи с безвредностью для окружающей среды; Линейный компрессор отличается эффективностью использования энергии, его высокая экономичность заслуживает А++ класс по энергопотреблению; Минимальная вибрация и отсутствие шумов во время работы агрегата, а также в случае его включения и отключения. Устройство оснащено опциями тихого старта и остановки.

Инверторные холодильники с таким видом компрессоров очень быстрым темпом стали частью нашей жизни. Но далеко не каждый готов отказаться от линейного устройства, уступающего в стоимости, для наслаждения бесшумной работой агрегата, учитывая, что качество заморозки у обоих типов одинаковое.

При этом, линейные модели не менее долговечны, экологичны и энергоэффективны инверторных. Да и все мы давно привыкли, что работающий на кухне холодильник издает шум и вибрацию – мы на это не обращаем внимания.

Устройство воздушного компрессора

Для того чтобы разобраться с неполадками устройства следует рассмотреть принцип работы, из каких элементов оно состоит. Среди конструктивных особенностей отметим следующее:

1. В качестве основного элемента устанавливается нагнетатель, представленный двигателем с различными показателями. Он создает требующийся поток воздуха.
2. В качестве ресивера применяется баллон или другая емкость, в которой содержится воздух. Он соединен с двигателем при помощи специальных шлангов, характеризующиеся высокой прочностью и устойчивостью к воздействию окружающей среды.

Основное требование, которое предъявляется к компрессору заключается в безопасности. Механизм может не запускаться по самым различным причинам. Примером можно назвать то, что если давление не контролировать, то есть вероятность, что установленный двигатель просто сгорит. Кроме этого, есть вероятность взрыва баллона из-за слишком высокого давления. Именно поэтому конструкция снабжается специальным электронным реле, которое в автоматическом режиме отключает оборудование.

Довольно большое распространение получили поршневые устройства. Они могут не запускаться из-за неисправности различных элементов. Конструкция представлена сочетанием следующих элементов:

1. Корпус.
2. Маховик для передачи вращения.
3. Головка цилиндров.
4. Клапана.
5. Цилиндр.
6. Поршень.
7. Шатун.
8. Поршневой палец.
9. Сальник.
10. Коленчатый вал.

Кроме этого, система снабжается обратным клапаном, который существенно повышает надежность устройства. Более сложные устройства характеризуются наличием других элементов автоматики, за счет которого поддерживается требуемое давление.

Компрессор может не запускаться по самым различным причинам. Самые распространенные неисправности следующие:

1. Не запускается главный нагнетатель.
2. Время от времени срабатывает автомат, который связан с повышением температуры механизма.
3. При запуске устройства срабатывает автомат и выключает его.
4. Происходит медленное накачивание воздуха.
5. При отключении нагнетателя в ресивере держится высокое давление.
6. На момент работы появляется сильная вибрация.
7. Компрессор работает с перебоями.
8. Поток расходуется ниже установленной нормы.

Довольно часто встречается ситуация, когда двигатель не запускается. В этом случае использовать оборудование не получится.

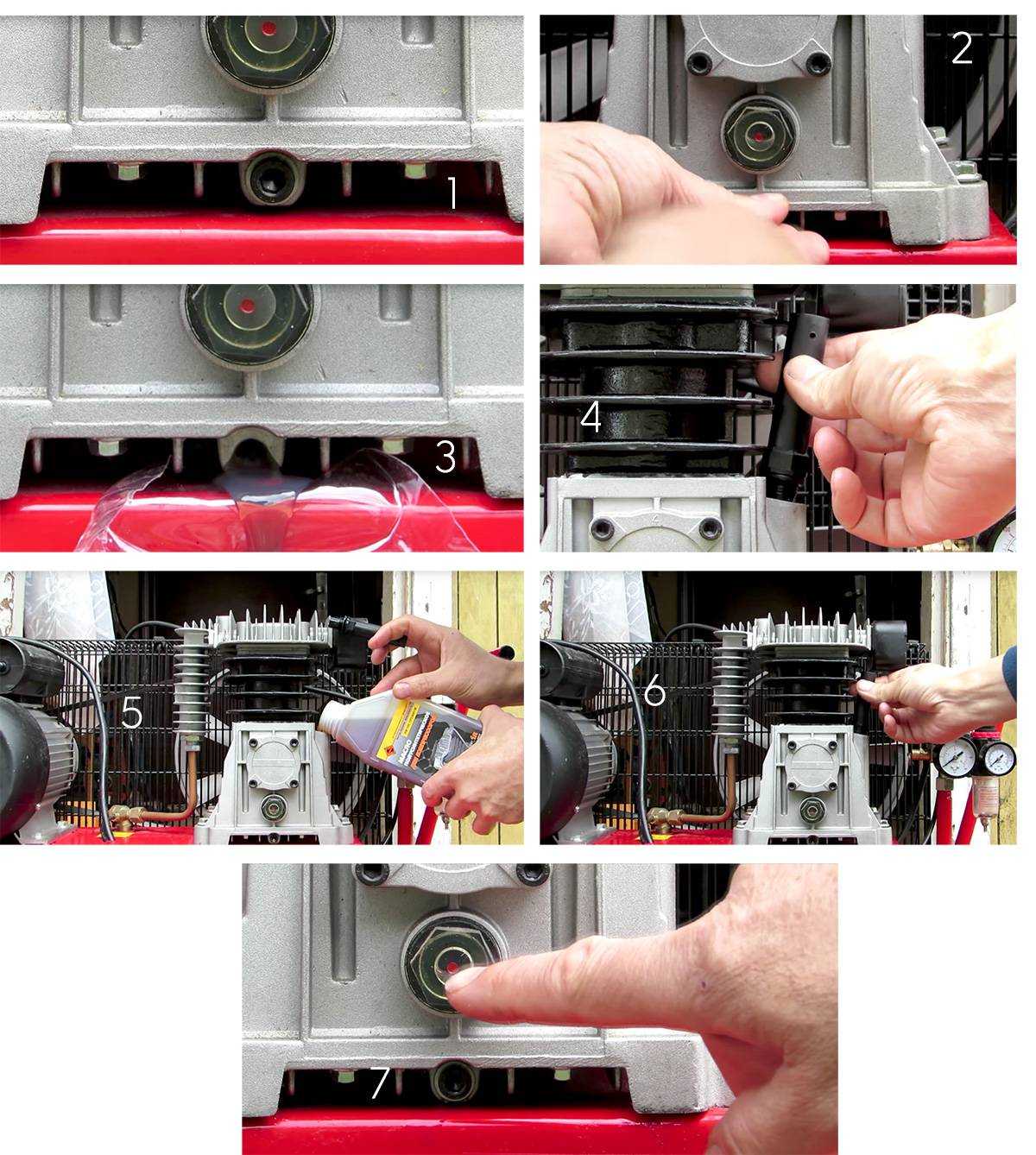

Порядок замены масла

Рекомендации производителя касаются окончания рабочего ресурса и обслуживанием аппаратуры

Между тем, не менее важное значение имеют сопутствующие манипуляции, например по чистке и проверке узлов системы

Остатки старого масла и накопившиеся частицы металла в поршневом контуре снижают КПД устройства и приводят к аварийным остановкам.

Если вы собираетесь приступить к процедуре, прислушайтесь к следующим советам:

Чтобы максимально очистить контур, необходимо запустить изделие для прогрева и последующего слива масла. При отсутствии сливной пробки, отработка удаляется через устройство контроля уровня. Компрессор наклоняется до полного освобождения от отходов, одновременно заливное отверстие должно быть открыто.

После слива необходимо отвинтить крышку поршневой камеры и тщательно прочистить открывшееся пространство. Сначала очистка внутренних поверхностей проводится кисточкой, смоченной бензином, затем ветошью насухо. Обязательно чистятся обратный клапан и воздушный фильтр.

Свежее наполнение производится через специальное отверстие с щупом для определения уровня. После замены около часа не приступают к работе, поскольку маслу необходимо устояться.

На практике объем залива измеряют по количеству слитого наполнителя. Требуется соблюдать технику безопасности, чтобы избежать попадания отработанного материала на кожу.

Полезный совет

Купили новый компрессор? Купите большой магнит! Повесьте его на масляный картер в области смотрового глазка компрессора. Когда наступит время менять масло, снимите магнит. Из-за притирки элементов поршневой группы с внутренней стороны картера скопится металлическая стружка. После слива масла, весь мусор уйдет. Сделали? Теперь прикрепите магнит назад и залейте свежее масло!

замена масла в компрессоре, выбор масла для компрессора поршневого

Основные производители

Чтобы правильно подобрать холодильную технику, надо ориентироваться в её «содержимом». А основной узел, отвечающий за надежность, энергопотребление и производительность — это компрессор.

Лидером в производстве поршневых кривошипно-шатунных моделей считается американская компания TECUMSEN. По ее лицензиям работают многие заводы Европы и Азии.

Среди европейских производителей больше всего компрессор-моторов продает итальянский концерн EMBRACO. Заводы этого концерна в Европе, в Бразилии и в Китае производят около 20 млн. агрегатов в год, и их устанавливают на холодильниках такого известного производителя как LIEBHERR.

Концерну ELECTROLUX принадлежит несколько марок холодильников. Объём собственного производства мотор-компрессоров достигает около 12 млн. единиц в год, и они известны под следующими марками:

• австрийский Verdichter;
• итальянский Zem;
• испанский Unite Germetique;
• американский Kelvinator.

Очень хорошая репутация у датской компании DANFOSS. Её продукция вполне устраивает таких авторитетных производителей холодильников, как концерны BOSCH и SIEMENS.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Устройство воздушного компрессора

Классификация воздушных видов компрессоров по принципу действия

1. Поршневые компрессоры были изобретены первыми, и до сих пор это оборудование пользуется популярностью на предприятиях. Данный компрессор выполняет работу подобно двигателю внутреннего сгорания, когда вращающийся коленвал в моторе приводит в движение поршень прибора. Сжимание же воздуха может осуществляться несколькими плоскостями поршня. Поршневые компрессоры, благодаря широкой линейке ассортимента и многообразным характеристикам интенсивно используются в самых разных областях деятельности человека. Самые простые модели имеют только единственный цилиндр, не создающий давление больших величин.
2. Не менее распространены сегодня и роторно-винтовые компрессоры, они считаются объемными. В компрессорном оборудовании подобной модификации не предусмотрены клапаны, что дает возможность максимального увеличения винтовых оборотов. Потому избыточное давление воздуха способны вырабатывать механизмы, не обладающие крупными габаритами. Компрессоры такого типа обладают мощностью от 4 до 250 киловатт, уровень давления достигает от 5 до 13 бар, что представляет довольно неплохой показатель работы.
3. Агрегаты с прямым приводом — роторно-пластинчатые компрессоры. Благодаря своему устройству, они высокопроизводительны, долговечны и исключительно надежны. Подобные аппараты характеризуются малой вращательной скоростью, мощностью в пределах от 1 до 75 киловатт, давление же не превышает десяти бар.
4. Мембранные — такой тип компрессоров по действию схож с поршневыми. Отличительной особенностью здесь является рабочая поверхность – это мембрана, изготовленная из материалов, выдерживающих многократный цикл возвратно-поступательных движений. Нагнетание газа (либо воздуха) производится здесь за счет колебаний мембраны. Последняя, зачастую, для большей прочности изготавливается из нескольких слоев. Наиболее распространена на объектах, где требуется высокое качество газа (воздуха), без инородных примесей. Уступает в производительности поршневому типу компрессора.

Устройство воздушного компрессора

Как сделать компрессор своими руками

Для работы вам понадобятся:

• компрессор от холодильника;
• металлический баллон для хранения газов или жидкостей под давлением;
• реле давления РДМ-5;
• статический манометр;
• редуктор с диапазоном регулирования 1–10 Атм;
• манометр для редуктора;
• фильтр для маслоотделения. Он нужен только в том случае, если вы собираетесь использовать компрессор для покраски;
• фитинги;
• тройники;
• хомуты;
• сантехнические прокладки и лента;
• силиконовый герметик;
• кабель;
• клавишный выключатель;
• штекер;
• шланг для масла,
• ДСП для установки.

Запаситесь терпением и приступайте к работе.

1. С помощью разводного ключа, ленты и герметика соберите конструкцию с ресивером.

2. Для удобства установки и перемещения купите в мебельном магазине 4 ролика, 4 болта М8*25 с гайками и шайбами. Вы будете делать сборку на двух уровнях. Параметры D, W, D2, W2 зависят от размеров ресивера.

3. Разметьте и просверлите отверстия под болты. Установите ресивер и обожмите его перфорированной лентой. Она должна сидеть плотно, но не создавать усилие.

4. Для закрепления компрессора на втором этаже подставки просверлите в его ножках отверстия.

5. Теперь соберите схему подключения. Вилку с выключателем соединяет фазный провод L. Далее, он идёт на реле. Второй провод вилки подключается к заземляющей клемме реле. Оба провода от реле ведутся к блоку запуска на компрессоре. Он выполнен в виде коробочки на корпусе.

6. Все соединения заизолируйте.

При своевременном соблюдении правил технического обслуживания и использования компрессор долго будет находиться в рабочем состоянии. А ремонт не придётся делать часто. Не забывайте прогревать аппарат перед запуском при отрицательной температуре.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью

Конденсаторы с фиксированной скоростью работают на одной фиксированной скорости и очень эффективны при полной эксплуатации при нагрузке в 100% случаев, когда двигатель работает, и создается сжатый воздух.

​

Неэффективность возникает, когда устройство перестает производить воздух. Хотя в конечном итоге компрессор остановится, он некоторое время использует энергию, но фактически ничего не производит, и поэтому тратит энергию. Новая технология Variable Speed ​​Drive (VSD) — или, если быть точнее, блок привода с переменной скоростью, поворачивает двигатель относительно требуемого количества воздуха: если спрос возрастает, двигатель ускоряется, если спрос уменьшается, двигатель замедляется, и использует только энергию, необходимую для производства требуемого воздуха, поэтому энергия не теряется. Фактически, VSD может снизить потребление энергии на 35% или даже 50%.

Мы надеемся, что этот краткий обзор дал некоторое представление о сжатии воздуха и о типах воздушных компрессоров.

Виды поршневого компрессора

Механизмы цилиндров

Оборудование такого типа различают в соответствии с некоторыми особенностями конструкции. Одна из классификаций базируется на количестве используемых механизмом цилиндров:

1. Одноцилиндровый;
2. Двухцилиндровый;
3. Многоцилиндровый.

В данном случае конструкция отличается количеством основных узлов: цилиндров и, соответственно, поршней к ним.

Классификация

Компрессор промышленный разнотипный поршневой встречается в разных исполнениях, отличных между собой по количеству ступеней для возможности сжатия рабочей среды:

• Одноступенчатые;
• Двухступенчатые;
• Многоступенчатые.

Последний из названных вариантов является наиболее эффективным решением. Но кроме этого существуют и другие виды подобных устройств:

1. Вертикальные. Из названия понятно, что в данном случае цилиндры располагаются в соответствующей (вертикальной) плоскости.
2. Горизонтальные. Отличительной чертой данного рода техники является возможность выбрать исполнение с односторонним расположением цилиндров относительно вала или устройства с двусторонним расположением данных элементов.
3. Угловые. Такое решение подразумевает комбинированную установку цилиндров: и вертикально, и горизонтально. К данной группе относятся исполнения с цилиндрами, расположенными под некоторым углом наклона (V, W-образно).

Отдельно следует сказать о таких устройствах, как компрессор высокопроизводительный двухпоршневый, так как данное исполнение представляет собой технику промышленного назначения ввиду своей высокой эффективности.

Преимущества и недостатки

Выбирая между современными технологиями в области производства компрессорного оборудования и классическим решением, ярким примером которого является поршневой агрегат, следует взвесить все плюсы и минусы. К явным достоинствам последнего из названных вариантов относится:

1. Простота устройства, что в результате обуславливает несложные действия по ремонту основных узлов. К тому же, если выбирается поршневой компрессор, принцип его работы очень прост, что позволяет при бережном обращении и регулярном обслуживании получить надежную машину.
2. Несложный процесс производства техники такого рода, что дополнительно влияет на итоговую стоимость изделия. Если сравнивать с винтовыми или центробежными аналогами, то поршневой агрегат обойдется дешевле, чем прочие варианты.
3. Ввиду большого количества видов подобного оборудования заметно увеличивается область его применения.
4. Механизм такого рода прекрасно справляется с поставленной задачей даже в суровых условиях.

Но любая техника имеет и недостатки, в данном случае следует отметить повышенный уровень шума, а дополнительно к тому еще и вибрацию во время работы агрегата. Эти свойства обуславливаются конструкцией, поэтому повлиять на них довольно сложно. Единственная мера, которая обычно предпринимается – выделение отдельного помещения.

Обслуживание компрессора

Периодическая профилактика и следование простым правилам, которые указаны в инструкции по эксплуатации к устройству, заметно увеличат срок службы оборудования. В момент покупки компрессора обязательно нужно удостовериться в наличии паспорта, гарантийного талона и заводской описи комплектующих. Иначе сервисный центр может отказать в обслуживании.

Общие рекомендации производителей техники и специалистов сервисных центров звучат таким образом.

1. Запуская агрегат в первый раз, в обязательном порядке проверяем масло посредством измерительного щупа. Смазку (технический состав) выбирать с оглядкой на инструкцию по эксплуатации. После запуска даём поработать двигателю 10-15 минут вхолостую.
2. Масло меняется на новое после 500 часов работы (ведём книгу учёта). После слива отработки ёмкость очищается от скопившейся грязи.
3. Перед использованием инструмента необходимо понизить давление до нормы, если оно сильно завышено.
4. Воздушный фильтр нужно чистить как минимум 1 раз в неделю. Многие производители рекомендуют менять его каждый квартал, особенно при активной эксплуатации оборудования.
5. В конце каждого рабочего дня необходимо сливать скопившуюся воду из ресивера.
6. По окончании работ воздух стравливается, а оборудование полностью обесточивается.
7. При длительном простое компрессора площадку и подвижные детали воздушного клапана нужно смазать.
8. Содержать устройство в чистоте. Попадание грязи в систему чревато не только потерей давления, но и выходом из строя основных элементов компрессора.

Проверка работоспособности

Как проверить работоспособность двигателя путем визуального осмотра?

Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка:

1. Сломанная опора или монтажные щели.
2. В середине мотора потемнела краска (указывает на перегревание).
3. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут.

Если после этого двигатель окажется горячим, то:

1. Возможно, подшипники загрязнились, зажались или просто износились.
2. Причина может быть в слишком высокой емкости конденсатора.

Отключите конденсатор, и запустите мотор вручную: если он перестанет нагреваться – необходимо уменьшить конденсаторную емкость.
