Пошаговое руководство по изготовлению пескоструя из газового баллона

Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Пескоструй из газового баллона — это просто

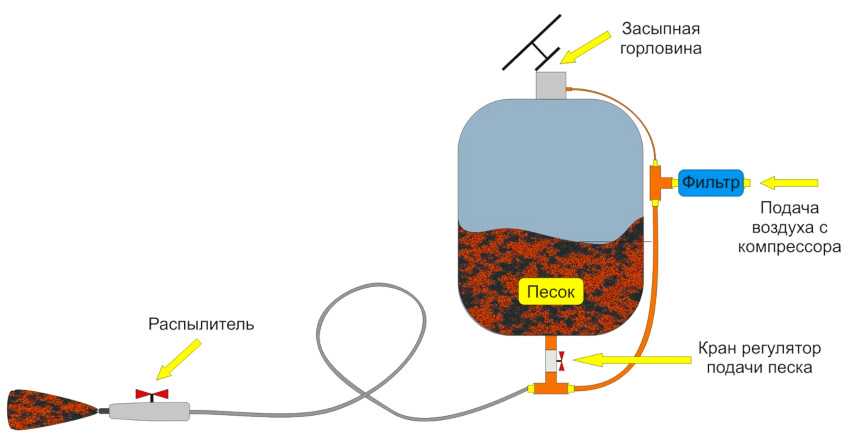

Пескоструй из газового баллона| Схема и чертежи

Необходимые инструменты и материалы

Минимальная производительность компрессора должна составлять 800 литров. Его придется покупать. Также потребуется маслоотделитель, чтобы песок не намокал. В качестве емкости для абразивного материала часто используют газовый баллон на 50 л.

Для высушивания подаваемого воздуха потребуется фильтр для проточной воды, в котором можно заменять наполнитель. В него засыпается силикагель. Сопло лучше брать качественное. Недорогие варианты (керамические или чугунные) рассчитаны на несколько часов беспрерывной работы.

Также для сборки понадобится:

• Шланг кислородный. Он нужен для подачи воздуха.
• Шланг усиленный.
• Цанговый зажим.
• Штуцеры.
• Два латунных шаровых крана.
• Труба с резьбой и заглушкой для горловины.
• Герметик.

Рекомендации

Видео о пескоструйном аппарате своими руками из огнетушителя не только предлагают алгоритмы сборки, но и дают полезные рекомендации:

1. При изготовлении домашнего агрегата необходимо учитывать размеры резервуара при подборе наконечника для сопла. К примеру, если емкость огнетушителя рассчитана на 6 л, то диаметр выходного отверстия может составлять около 3 мм. Слишком широкое сопло сделает работу аппарата неэффективной. Чрезмерно узкое отверстие тоже осложнит применение устройства и приведет к быстрому износу составляющих.
2. Детали пескоструйного аппарата, напрямую контактирующие с абразивом, рано или поздно приходят в негодность и требуют замены. Фиксировать их рекомендуется так, чтобы при необходимости не пришлось тратить слишком больших усилий на демонтаж элементов.
3. Работать с пескоструйным аппаратом разрешается только в защитной одежде, плотных очках и респираторе. Иначе в процессе применения устройства мелкая твердая пыль может повредить глазам и набиться в дыхательные пути.

Даже небольшой самодельный пескоструйный аппарат не предназначен для использования в жилом помещении. Лучше всего проводить очистку деталей под открытым небом, а если это невозможно — в закрытой мастерской, максимально освобожденной от мебели и личных вещей. После применения пескоструя в помещении придется проводить тщательную уборку.

Предупреждение! Использовать агрегат нельзя в непосредственной близости от работающих электроприборов — если внутрь них попадет абразив, они выйдут из строя.

Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить крыльцо дома, может, проще взять такой прибор в аренду в одном из пунктов проката?

Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

Как сделать своими руками пескоструй из газового баллона

Изображение Описание работ

В днище газового баллона нужно сделать отверстие Обратите внимание: баллон должен быть абсолютно пустым, это очень важно для вашей безопасности! Чтобы сделать дыру нужного диаметра, сначала просверливается несколько отверстий, затем содержимое выпиливается пилкой по металлу. Неровные края нужно тщательно обработать шлифовальной насадкой

Неровные края нужно тщательно обработать шлифовальной насадкой

Неровные края нужно тщательно обработать шлифовальной насадкой.

К отверстию потребуется сваркой прикрепить двухдюймовый гон с резьбовой крышкой.

Для аппарата потребуются фитинги, сгоны, шланг и стяжки.

Самая тяжёлая часть работы – открутить кран от баллона. У старых баллонов краны обычно выкручиваются с трудом, можно слегка разогреть их горелкой, использовать рычаг и газовый ключ, тиски.

В освободившееся отверстие вкрутите фитинг для подсоединения остальных деталей.

Все резьбовые соединения нужно уплотнить с помощью пакли или нити ФУМ.

Для выхода песка потребуется соорудить такую конструкцию из переходников.

Как вариант, для сопла можно использовать носик от дешёвого термопистолета Его закрепляют на конце шланга с помощью изоленты и хомутов.

Для регулировки мощности давления потребуется установить кран на месте подключения шланга компрессора.. Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом, можно выполнять очистку различных поверхностей от загрязнений и старых покрытий, удалять с металлических конструкций следы окалины и очаги коррозии.

Конечно, можно приобрести отдельный пескоструйный аппарат или взять установку с компрессором, но в условиях нехватки средств вполне реально собрать пескоструй самостоятельно

За счет своей универсальности пескоструйные аппараты одинаково успешно используются как на крупных промышленных предприятиях и в небольших ремонтных мастерских, так и в быту. Чтобы стать обладателем оборудования для пескоструйной обработки, можно выбрать один из нескольких способов. Самый простой из них – купить серийный пескоструйный аппарат в специализированном магазине или на строительном рынке. Этот вариант отличается простотой, но потребует от вас серьезных финансовых вложений, так как такое оборудование, изготовленное в производственных условиях, достаточно дорогое.

Очень часто для изготовления самодельного пескоструя используется обычный газовый баллон

В последнем случае (при нежелании тратить на приобретение аппарата для пескоструйной обработки приличную сумму денег) можно изготовить его самостоятельно. Для этого недостаточно просто посмотреть на фото такого оборудования или видео его работы – вам потребуется чертеж или хотя бы подробная схема пескоструйного аппарата. Естественно, для того чтобы сделать пескоструй самостоятельно, следует подготовить все необходимые конструктивные элементы такого устройства.

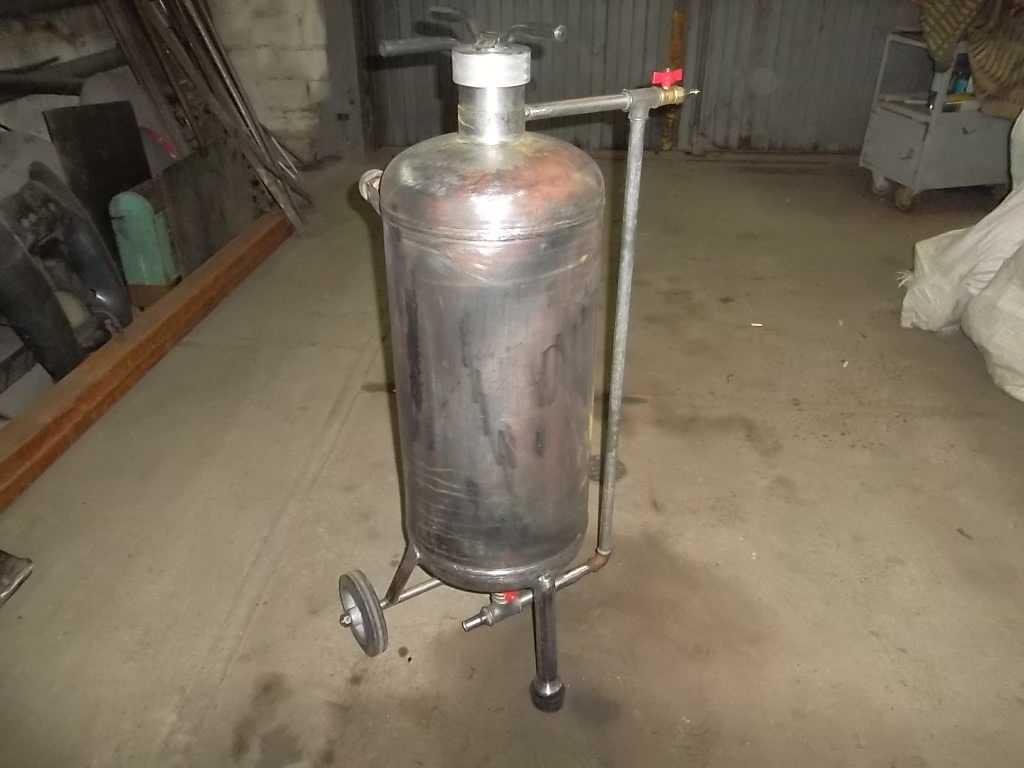

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

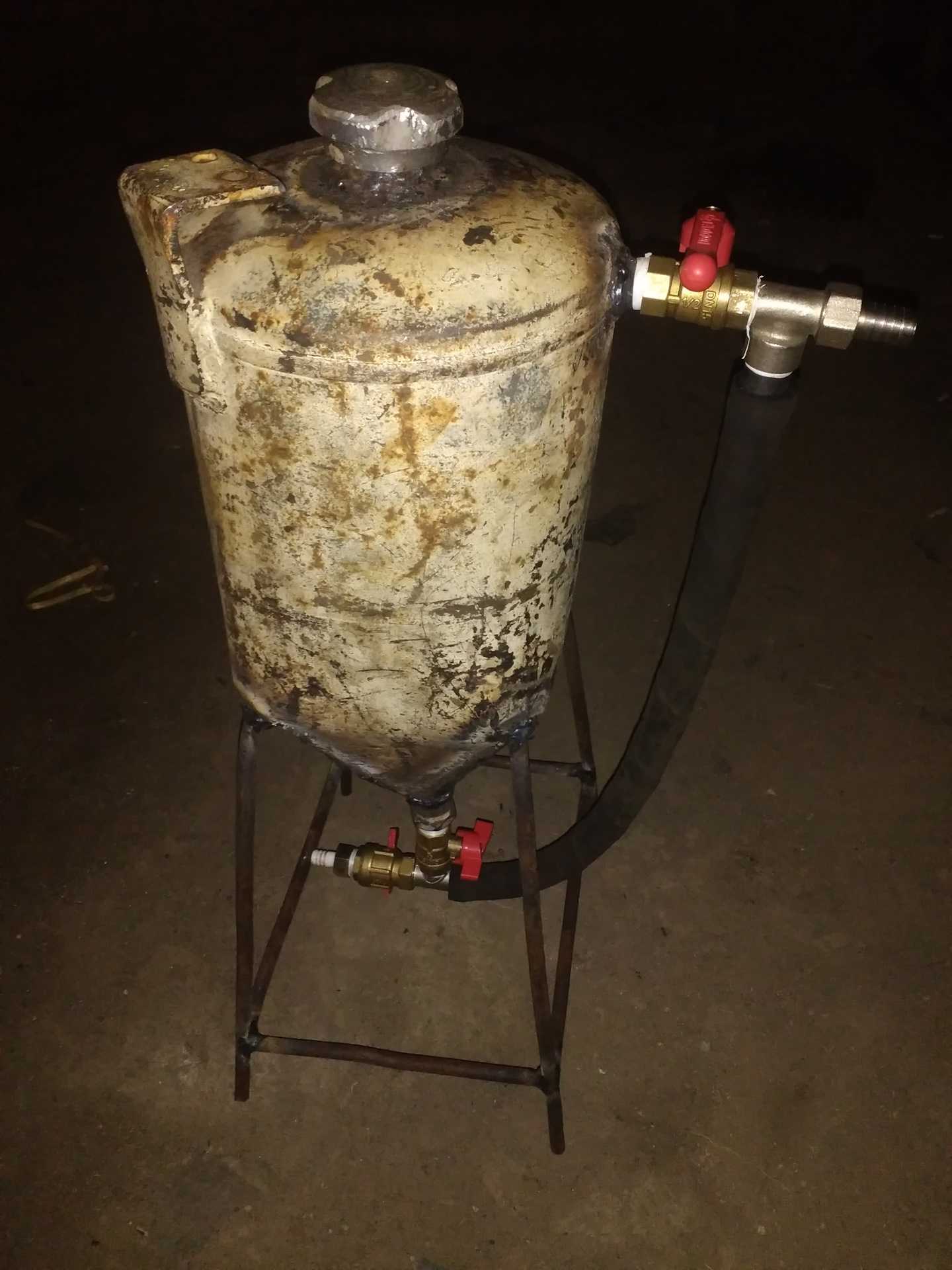

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

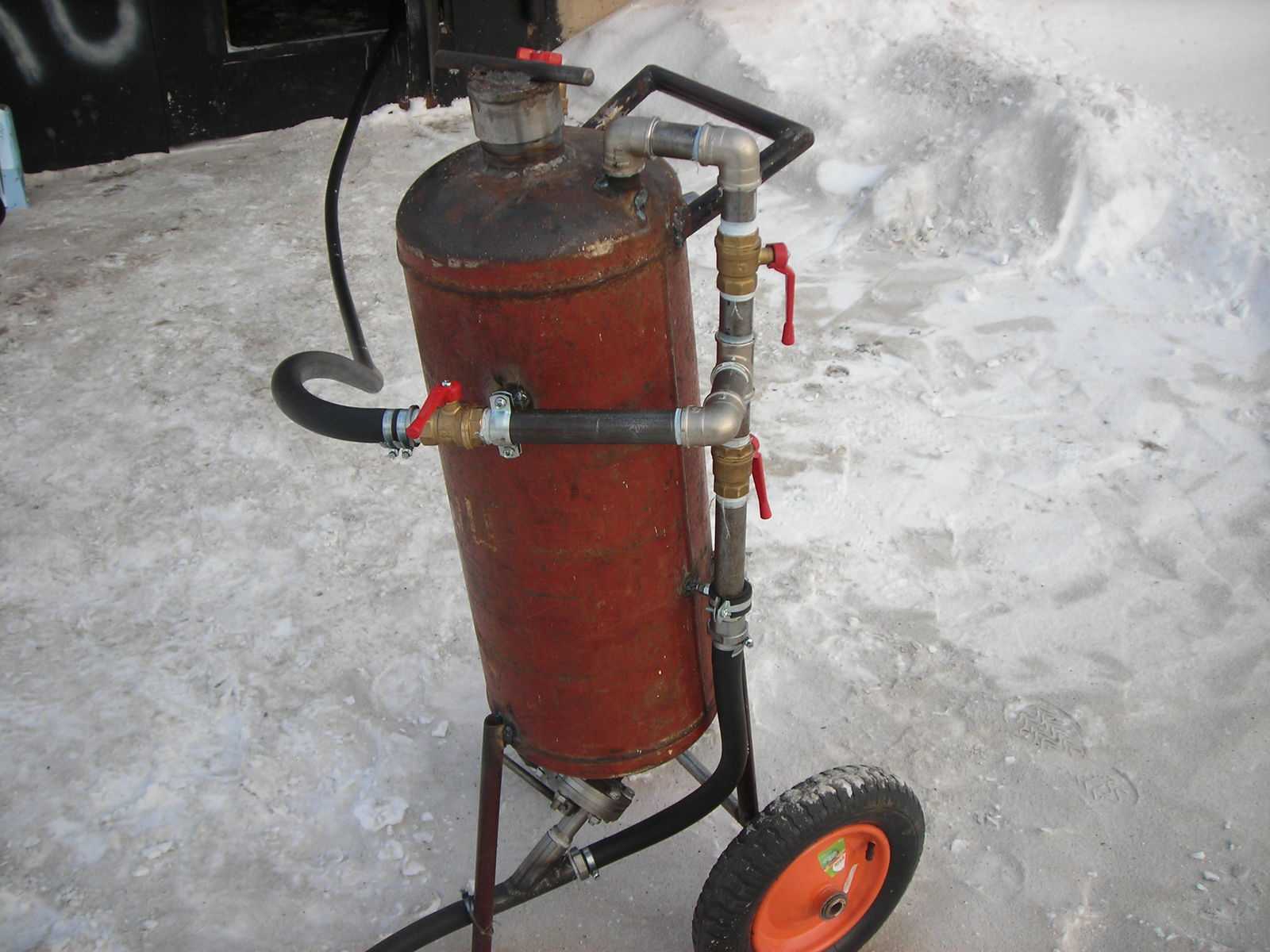

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

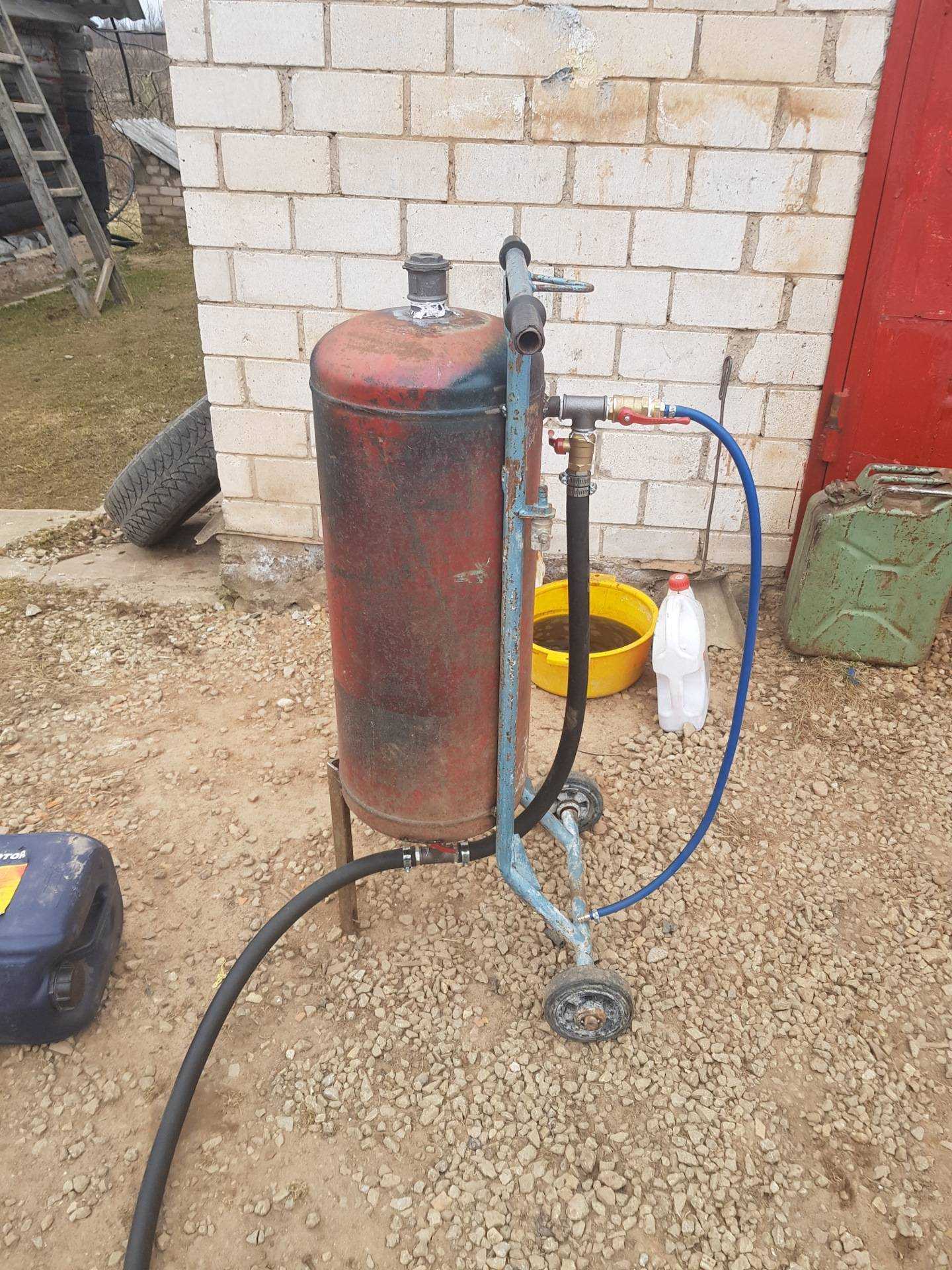

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

1. Выкатывают установку на улицу в сухую и теплую погоду.
2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Рекомендации специалистов

Проблемы, связанные с использованием самодельного пескоструйного аппарата, могут быть вызваны только тем, что его комплектация и сборка были произведены неграмотно. Если же правильно выбрать элементы для оснащения такого устройства и серьезно подойти к его сборке, то работает оно нисколько не хуже серийных аппаратов.

Изготовленные своими силами пескоструйные установки можно дополнительно оснастить системой рециркуляции воздуха, что позволяет значительно увеличить эффективность их использования. С помощью таких аппаратов можно выполнять более качественную обработку даже в домашних условиях.

Приступая к сборке самодельного аппарата для пескоструйной обработки, следует иметь в виду, что основными элементами, которые оказывают влияние на эффективность его работы, являются компрессор и сопло

Следовательно, поиску данных элементов системы надо уделить особое внимание

На выбор компрессора для комплектации пескоструйного аппарата оказывает влияние ряд факторов, основным из которых является тип обрабатываемого материала. Выбор сопла, которым будет оснащена изготовленная своими силами пескоструйная установка, зависит от типа как обрабатываемого материала, так и используемого абразива.

Естественно, самостоятельно изготовленные аппараты, предназначенные для выполнения пескоструйной обработки, по своим техническим характеристикам уступают серийным моделям, хотя и позволяют выполнять такую обработку качественно и оперативно.

Поэтапная сборка пескоструйного аппарата

Работа начинается с подготовки резервуара для абразивного материала. Баллон из-под фреона подготовки не требует, а вот ёмкость из-под пропана вначале нужно обезвредить. Первым делом стравливается весь газ, потому с помощью ножовки срезать латунный край. В отверстие запускается шланг и с помощью компрессора откачивается остатки газа. Такую манипуляцию следует проводить из-за возможности воспламенения и взрыва в процессе работы. По этой причине латунный край срезается ножовкой, а не болгаркой, ведь если в баллоне нет газа, он всё равно находиться под давлением.

Для сборки пескоструйного аппарата необходимо следовать инструкции, указанной ниже. Справиться с этим делом способен даже любитель, если не спешить и делать всю работу аккуратно и качественно.

При соблюдении всех правил и техники безопасности должен получиться рабочий пескоструйный аппарат, который продержится долгое время

Главное это обращать внимание изначально на выбор материалов для его сборки, ведь даже самодельный прибор требует качества от деталей. Не составит труда собрать пескоструйный аппарат своими руками

Чертежи, схемы, поэтапные инструкции помогут сделать это и учесть все нюансы.

Существуют и более простые схемы по сборке пескоструйного аппарата в домашних условиях. Детали остаются практически идентичные, правда, вместо баллона используют простую пластиковую бутылку. Соответственно и все остальные детали подгоняются по производительности и размерам под ёмкость для абразивного материала. Подобный агрегат собирается практически за час, но есть множество недостатков такого устройства. В первую очередь — это низкий срок эксплуатации, поэтому следует быть готовым к частой замене комплектующих деталей.

К примеру, в качестве замены сопла подойдёт обычная керамическая трубка от зуботехнической машины. Её производительность упадёт в течение первых 20 минут работы. От высокого давления воздуха, такое импровизированное сопло начнёт раздувать, поэтому заранее следует позаботиться о сменных насадках.

Стоимость простого самодельного пескоструя около 5 долларов и это отличное решение, если необходимо обработать абразивным материалом небольшой участок каменной поверхности. Менять при этом комплектующие придётся каждые 10–15 минут, чтобы работать было легко и быстро. При постойной работе нужен аппарат, собранный из качественных деталей, чтобы избежать быстрого выхода техники из строя.

Устройство и принцип работы пескоструйного аппарата

Пескоструйный аппарат представляет собой элементарную конструкцию, состоящую из нескольких частей:

• резервуара для мелкофракционного песка или другой абразивной смеси;
• компрессора, подающего в агрегат сжатый воздух;
• выходного сопла из прочного металла или керамики, подающего абразив наружу;
• шлангов, соединяющих резервуар с компрессором и насадкой.

При запуске агрегата в работу воздух соединяется с песком, а затем смесь поступает к соплу и под напором выходит на очищаемую поверхность. Абразивные частицы быстро снимают остатки старых лакокрасочных покрытий и ржавчины с металла, бетона и других материалов.

Пескоструйный аппарат особенно полезен в очистке неровных поверхностей с углублениями

Что собой представляет пескоструйный аппарат: из каких элементов состоит

Пескоструй – это аппарат, подающий под большим давлением струи песка, которые очищают и полируют поверхности. Использование прибора позволяет не только качественно, но и быстро избавиться от загрязнений или, например, матировать стекло.

Пескоструйный аппарат состоит из компрессора, ресивера, емкости, пистолета и соединительных шлангов

Особенно пригодится прибор для небольших автомастерских, для хозяев, которые любят придавать старым вещам новый вид, а также просто для владельцев частных домов, где постоянно требуется наводить порядок. Наиболее удобным для работы считается пескоструйный пистолет с рециркуляцией, позволяющий использовать абразив повторно.

Как сделать пескоструй своими руками? Существует несколько способов. Для этого применяются 2 основные конструкционные схемы, главное отличие которых – механизм подачи абразивного песка в выходной такт. Несмотря на это, оба варианта требуют наличия практически одинаковых деталей для создания значимых узлов. Итак, в целом пескоструи состоят из таких элементов:

• компрессор – основная деталь, нагнетающая воздух;
• ресивер – элемент, который чаще всего изготавливается на основе газового баллона;
• емкость небольшого объема – выполняется из огнетушителя или фреонового баллона, именно сюда помещается пескоструйный песок;
• пистолет, через который и будет осуществляться подача абразива;
• соединительные шланги.

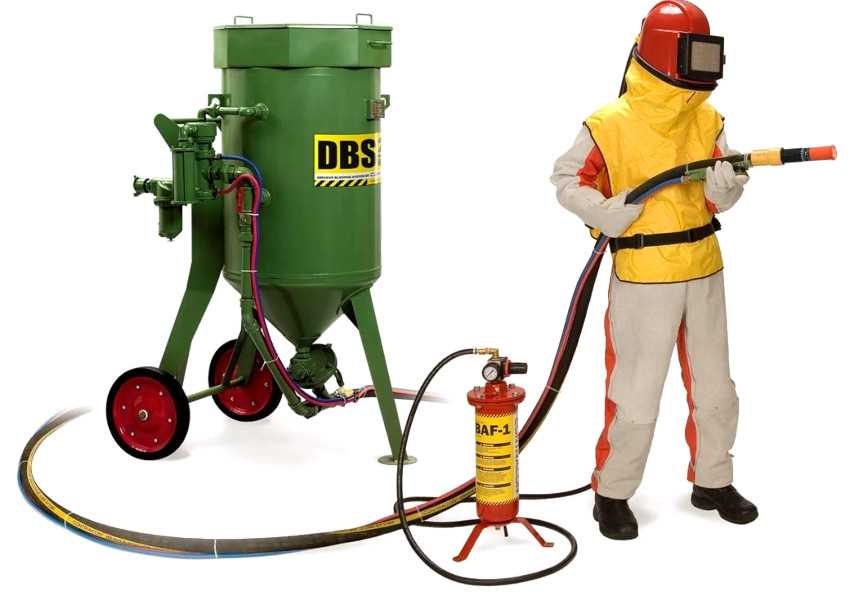

Пескоструй промышленного типа состоит из таких же компонентов как и бытовой

Все специалисты, изготавливающие самодельные пескоструйные аппараты, акцентируют внимание на том, что если хочется, чтобы прибор работал дольше, то требуется оборудовать его влагоотделителем. Если речь идет о поршневом компрессоре, деталь следует установить на входном такте подачи воздуха в систему фильтрации масла

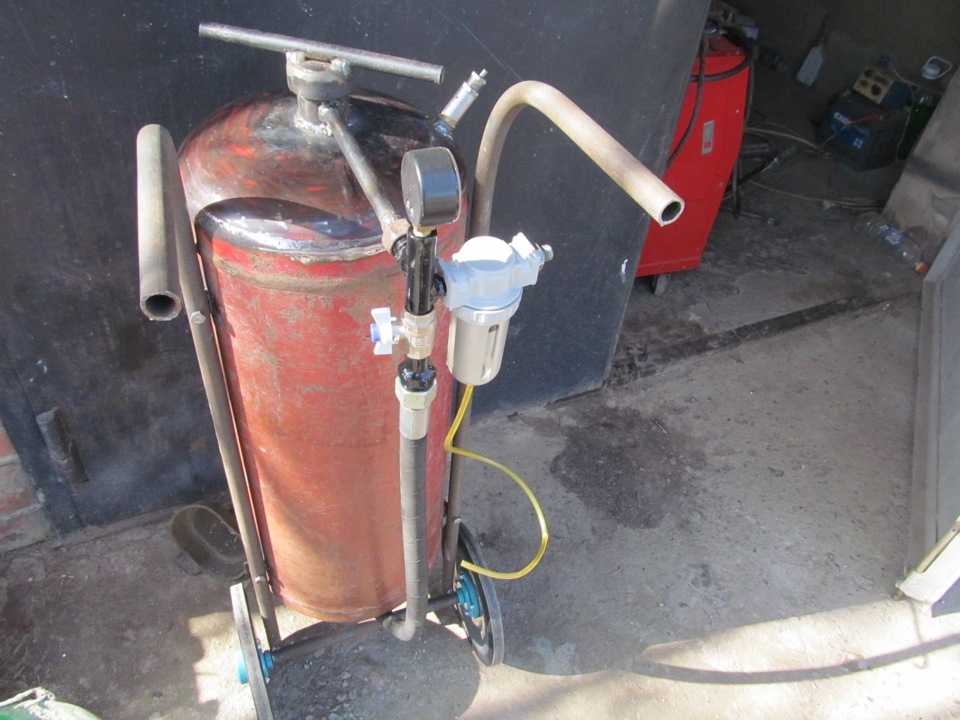

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

• краны шаровые, 2 шт;
• баллон из-под фреона, газовый или огнетушитель;
• отрезок трубы для создания воронки засыпа абразива в камеру;
• тройники, 2 шт;
• шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
• фитинги и хомуты для крепления шлангов;
• сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

• на вентиль баллона, нижний тройник — устанавливаются штуцеры;
• шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
• к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
• к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Пескоструйная камера

Если пескоструить большие детали, появляется проблема – быстрый расход абразива, большая его часть используется неэффективно, так как разлетается в стороны. Увеличить эффективность прибора позволит особая камера, которая имеет вид ящика, сваренного из металлических листов. Конструкция удобна для обработки небольших деталей автомобиля.

Изготовление камеры является затратной процедурой с точки зрения времени и сил, но оборудование реально сделать даже без особых навыков. Помимо простой конструкции сварного блока, в корпусе устанавливается стекло для контроля над процессом. Спереди просверливается 2 отверстия, к ним фиксируются перчатки несъёмного и грубого типа. Дно изготавливают из решётчатого металла или проволоки. Под дном размещают желоб для отвода использованного материала. Пистолет находится внутри. Для облегчения работ с камерой в неё устанавливают освещение и вентиляцию.

И еще о китайских соплах

Если вы ИП соотв. профиля или вообще работаете пескоструем регулярно за плату, то оптимальным выбором для вас будет приобретение пескоструйного пистолета: компрессор для покраски и пр. производственных нужд у вас наверняка уже есть, а расход абразива, который тоже денег стоит, минимален. Кроме того, в отличие от промышленных пескоструев, для которых на производстве нет недостатка в сжатом воздухе, и самоделок, в продаже есть образцы рабочих пневмопистолетов на давление 2,5-3 бар, т.е. их можно задействовать от покрасочного компрессора. Объясняется это высокой точностью изготовления профилированных по криволинейным образующим деталей.

Однако и у самого «крутого» пескоструйного пистолета сопло когда-то да изнашивается, и от регулярного пользования довольно скоро. Купить фирменное? Полцены нового пистолета вынь да положь. Обычная маркетинговая политика. И вот тут самое время вспомнить о «китайцах»: отношение их срока службы к таковому оригиналов больше, чем отношение цены тех к «китайской». Т.е., хотя менять «китай» придется чаще, но в целом использование «альтернативы» вместо изношенной «фирмы» обойдется не так накладно.

Проблема тут возникает одна: посадка китайских сопел не совпадает с таковой «фирмы», а сопла «под фирму» и китайцы не делают, т.к. у каждого производителя оригиналов свои конфигурация и размеры посадочного места сопла. Из тех же маркетинговых соображений, понятное дело.

Но – на хитрую гайку всегда найдется болт с фасонной резьбой. Переходник из 2-3 деталей, для изготовления которых достаточно обычной токарки, позволит приспособить любое китайское сопло к любому фирменному пескоструйному пистолету. Для примера на рис. – устройство и размеры переходника для китайских сопел к пневмопистолету Matrix.

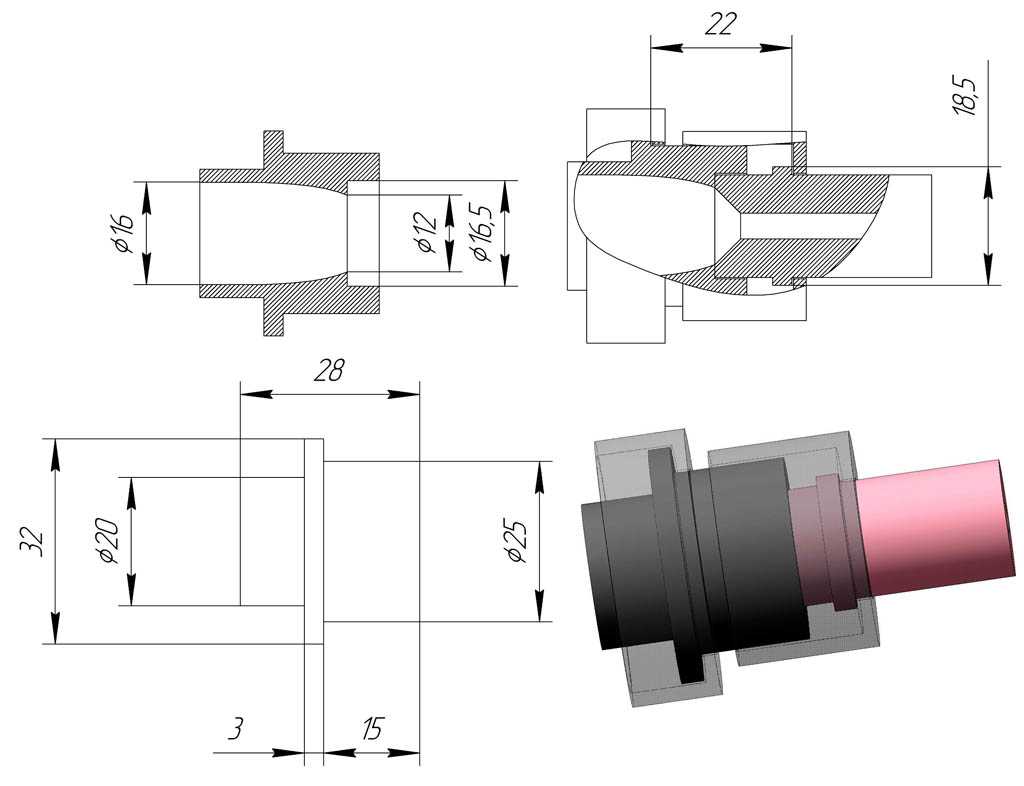

Схема и размеры переходника для установки китайских сопел на фирменный пескоструйный пистолет

Источник с более подробным описанием (в котором, впрочем, человеку, умеющему токарить по металлу, большой нужды нет) – www.drive2.com/l/461408956158315184/. На том же принципе можно сделать переходник для установки китайских сопел на любой другой пневмопескоструйный пистолет.

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”4b602b72db”>

(2 оценок, среднее: 5,00 из 5)

cope itemtype=”https://schema.org/Organization”>

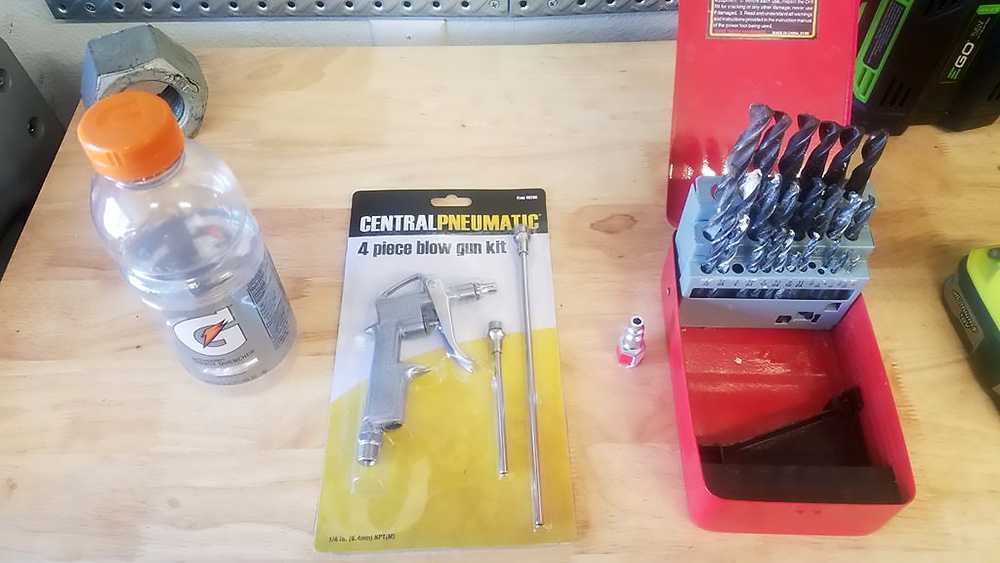

Пескоструйный аппарат из продувочного пистолета

Самостоятельно сделать пескоструйный аппарат в быту можно также из стандартного продувочного пистолета. Самодельный агрегат получится небольших размеров, но достаточно эффективным в эксплуатации, особенно при выполнении кузовных работ в небольшой автомастерской либо гараже. Но производительность такого пескоструя зависит от мощности компрессорной установки.

Какие расходные материалы потребуются:

• продувочный пневмопистолет;
• сопло с гайкой;
• тройник;
• бутылка;
• кран.

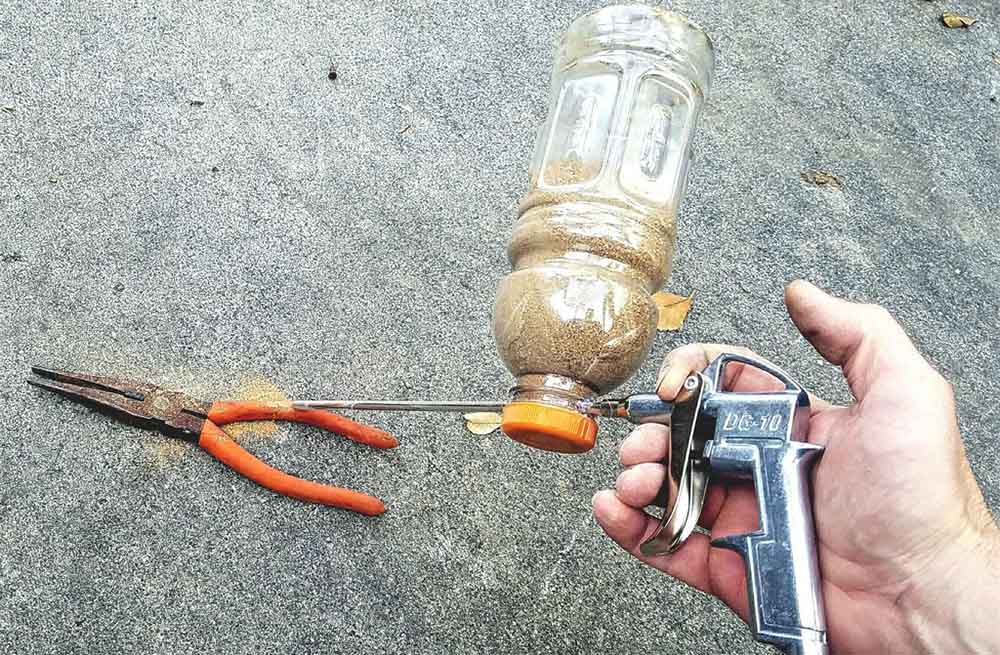

Пескоструйный аппарат из продувочного пистолета имеет простую конструкцию. Ёмкостью для абразивных компонентов может выступать обычная пластиковая бутылка. Нужно открутить крышку и отрезать кольцо-фиксатор.

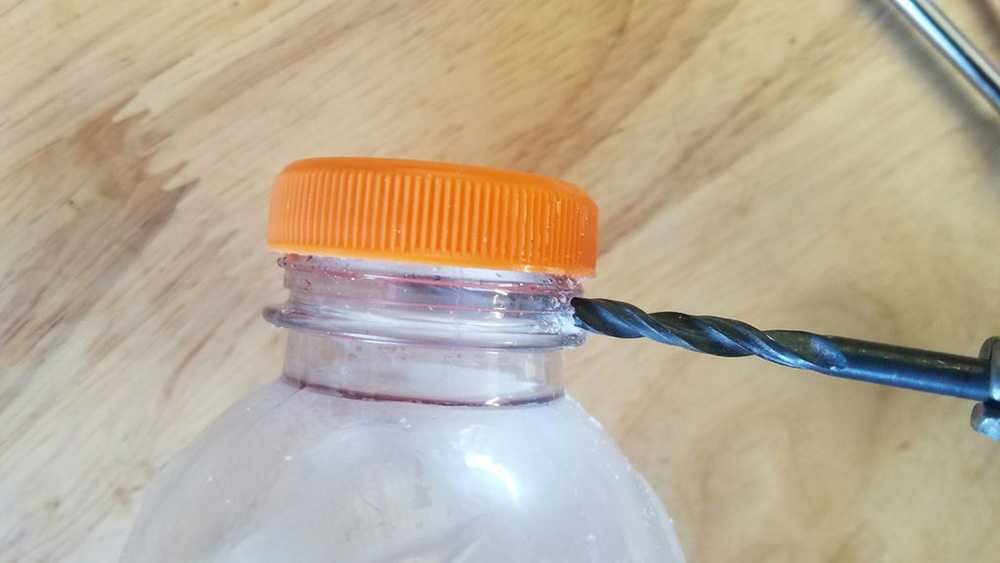

Потом в горлышке сделать отверстие насквозь диаметром с продувочный пистолет. На длине той части пистолета, которая будет внутри бутылки, делаем углубление с помощью напильника. Вставляем, фиксируем клеем.

Какие виды пескоструйных аппаратов различают

Чтобы ответить на вопрос, какой пескоструйный аппарат лучше, следует чётко понять, для какой цели он будет предназначаться. В зависимости от области применения определяют, какой вид аппарата необходим. Различают три основных вида:

1. Всасывающий – такой агрегат подойдёт, если необходимо выполнение небольшого объёма работ (лёгкая ржавчина, небольшое окисление). Воздух здесь выполняет двойную работу – помимо подачи абразива в сопло, он ещё и забирает песок из резервуара. Такое устройство проще всего изготовить.
2. Вакуумный пескоструй – интересное решение, при использовании которого абразив используется многократно. Песок, выбрасываемый под давлением наверх в таких аппаратах, всасывается обратно.

   При работе с вакуумным пескоструем пыли нет совершенно

3. Пневматические пескоструйные аппараты. Они предназначаются для обработки больших площадей. Мощность у них очень велика, а значит, и давление в ресивере должно быть большим. По этой причине редакция HomeMyHome.ru настоятельно не рекомендует конструировать такой вид пескоструя самостоятельно.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Способ подачи песка

Забор абразива может производиться напрямую из присоединяемого бачка или из другого резервуара с помощью шланга. Какой лучший пескоструйный пистолет, со шланговой подачей абразива или с бочковой? Все зависит от объема выполняемой работы. Например, если нужно зачистить 1 – 2 м2 листового металла, тогда вполне хватит обычного бачка. Но его нужно постоянно пополнять, а это означает простои в работе. Преимуществом же является его мобильность, то есть меньше шлангов придется тягать. Можно сказать, пистолет с бочком предназначен для небольших по объему работ в гараже.

Для более объемных работ лучше выбрать шланговую подачу песка. В этом случае шланг опускается в резервуар с песком, например, большую бочку, и песок подается до тех пор, пока он не закончится. Такой способ подачи абразива удобен, когда нужно зачищать большую площадь, например, кузов автомобиля. Однако из-за шланга теряется некоторая мобильность, которая есть у устройства с бачком. В целом это не критично, если пескоструйка стоит у нас в гараже и все работы мы выполняем в одном месте. Также у шланговых пескоструек больший расход воздуха и для них нужно выше давление. Если для устройств с бачком хватает примерно 3 — 4 бар, то для шланговых нужно 5 — 8 бар.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Какие инструменты и материалы потребуются

Точный список инструментов и материалов для сборки пескоструя из огнетушителя ОП 10 или другой модели зависит от выбранной схемы изготовления аппарата. Но обычно перед работой требуется подготовить:

• старый огнетушитель без физических дефектов;
• тройники — 2 шт.;
• шланги 1 и 1,4 см для соединения емкости с компрессором и соплом;
• шаровые краны — 2 шт.;
• хомуты и фитинги для закрепления шлангов;
• автомобильную свечу зажигания;
• отрезок трубы для изготовления засыпной воронки;
• компрессор;
• сантехническую фум-ленту для соединения и герметизации частей конструкции.

Кроме того, понадобится взять дрель для проделывания отверстий и плоскогубцы. Рекомендуется заранее приобрести мелкий песок, чтобы сразу же проверить устройство в работе.

Процесс изготовления пескоструя
