Садовый измельчитель своими руками

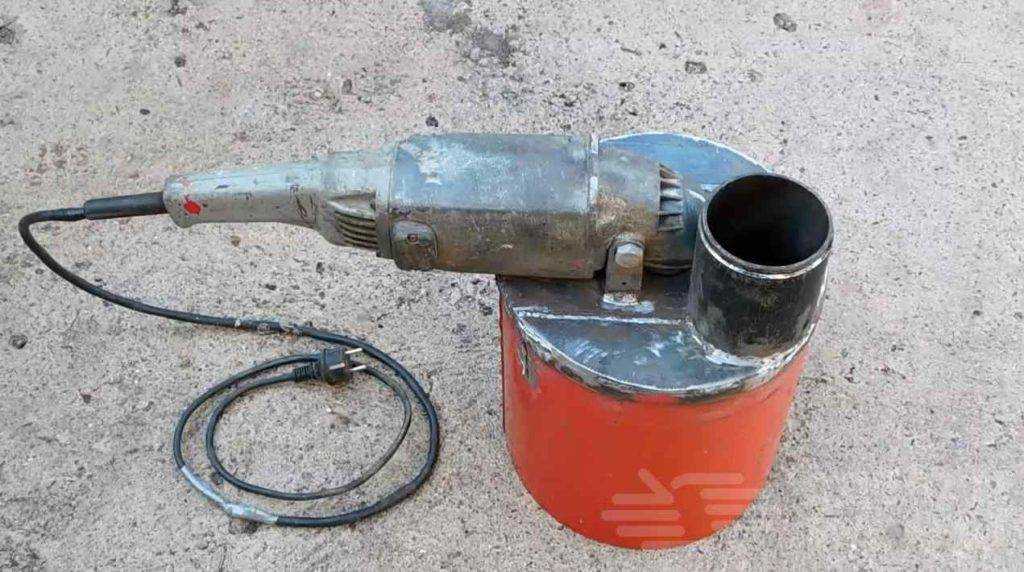

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.

Из инструментов потребуются:

• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;

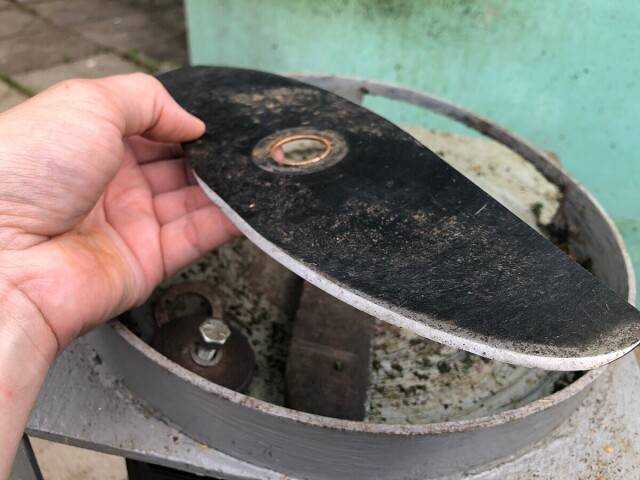

• ставят нож или диск на углошлифовальную машинку.

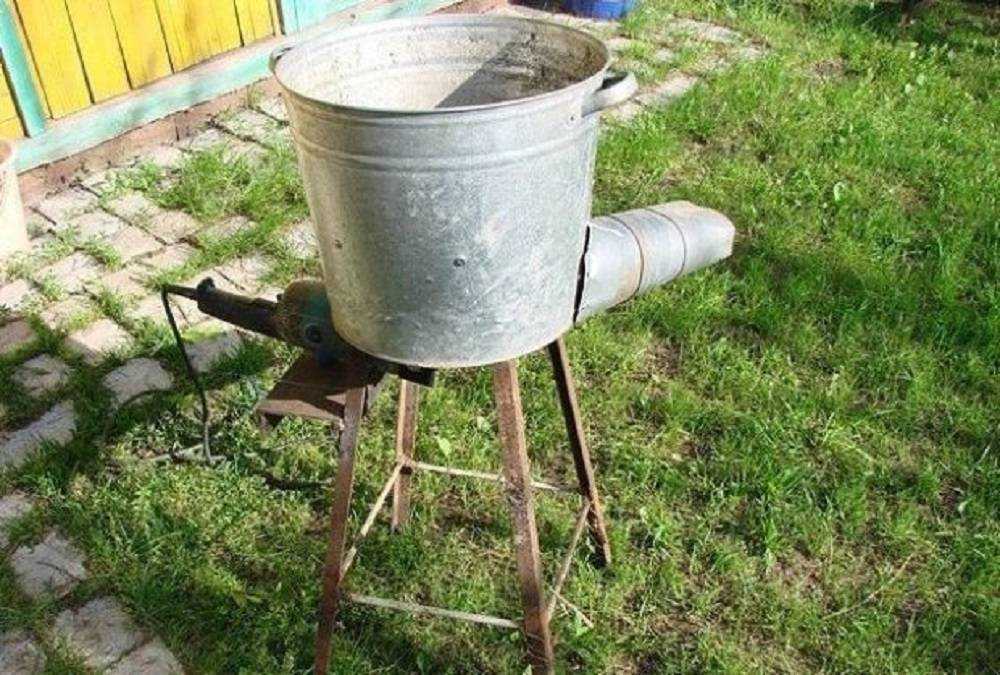

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгаркидлиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Как сделать траворезку из пылесоса своими руками в домашних условиях

Сделать измельчитель травы и сена своими руками можно на основе старого пылесоса. Отлично годятся советские агрегаты — они обладают верхним отверстием подходящего диаметра.

Алгоритм изготовления траворезки выглядит следующим образом:

1. Корпус от пылесоса дорабатывают, проделывая в его нижней части отверстие для выхода измельченного сена и листьев. Также необходимо подготовить посадочные гнезда под болты М3, чтобы закрепить в нижней части установки мотор.
2. Двигатель мощностью 180 Вт от старой стиральной машинки монтируют на вал. В качестве последнего можно использовать втулку, выточенную на токарном станке. В ее верхней части при помощи болгарки снимают грани, пока не получится квадрат — на него нужно будет надевать ножи.
3. Из полотна пилы вырезают четыре одинаковые заготовки, в центре каждой проделывают по посадочному отверстию для вала. Режущие кромки заостряют при помощи точила, а потом усаживают ножи на втулку поближе к поверхности дна и фиксируют гайкой.

Раму для конструкции формируют из металлических уголков. Опору делают максимально прочной и устойчивой, рассчитанной на определенные вибрации устройства при работе.

Выходной раструб для травы и листьев можно сделать как в нижней части измельчителя, так и сбоку

Подключение к электрической сети

Для подключения устройства к питающей сети, на заднем конце опорной доски монтируем накладную розетку, спаренную с выключателем. Штепсельная вилка шлифовальной машины будет включаться в розетку

Но, беря во внимание, что выполняемые агрегатом работы достаточно опасные, один из питающих проводов пускаем через выключатель – так можно быстрее и проще включить или отключить питание

При использовании измельчителя будут задействованы обе руки, поэтому пусковую кнопку болгарки можно зафиксировать во включенном положении нейлоновой стяжкой.

В завершении тщательно шлифуем все деревянные части, удаляем ржавчину, острые выступы и заусенцы с металлических и окрашиваем конструкцию.

Самодельный измельчитель

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Почему лучше сделать измельчитель своими руками

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
8. Электродвигатель, магнитный пускатель и проводка.
9. Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

• сварочный аппарат;
• электродрель с набором свёрл по металлу;
• угловая шлифмашина (в просторечье «болгарка»);
• точильный станок (наждак);
• набор гаечных ключей;
• молоток;
• металлическая линейка, рулетка;
• маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
• в них вставляют пилку электролобзика и вырезают трапеции;
• обрабатывают срезы напильником или наждачной бумагой;
• по центру днища высверливают отверстие под вал измельчителя;
• из стальной сетки вырезают круг размерами по диаметру дна;
• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
• концы будущих опор сплющивают молотком;
• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
• сверлят по отметке отверстия;
• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
• собирают мотокосу;
• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

1. К доске хомутами прикрепляют двигатель мотокосы.
2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
4. Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Изготовление в домашних условиях

Такой аппарат можно сделать тремя способами:

• переделать корморезку или зернодробилку;
• сделать из болгарки;
• изготовить из электродвигателя (например, стиральной машины).

Как переделать зернодробилку?

Отличие зернодробилки в том, что она не режет, а дробит подаваемый в нее материал с помощью небольших пластин-молотков. Как же переделать зернодробилку?

Суть процесса заключается в том, чтобы заменить измельчающий молотковый инструмент на двух или четырехлопастной нож с острыми режущими гранями. Причем форма ножа для устройств, в которых траву подают перпендикулярно ножу и вдоль него, сильно отличается.

Более подробно изготовление ножей различной формы своими руками мы освещали в этой статье.

Переделка корморезки

Траворезку можно сделать только из той корморезки, которая оснащена электрическим приводом, а скорость вращения режущего инструмента составляет хотя бы тысячу оборотов в минуту, другие виды этого оборудования для такой переделки непригодны.

Для их превращения в траворезку необходимо заменить ножи, потому что нож для резки корнеплодов и овощей плохо справляется с зеленой массой. Ножи изготавливают такие же, как и для описанных выше зернодробилок.

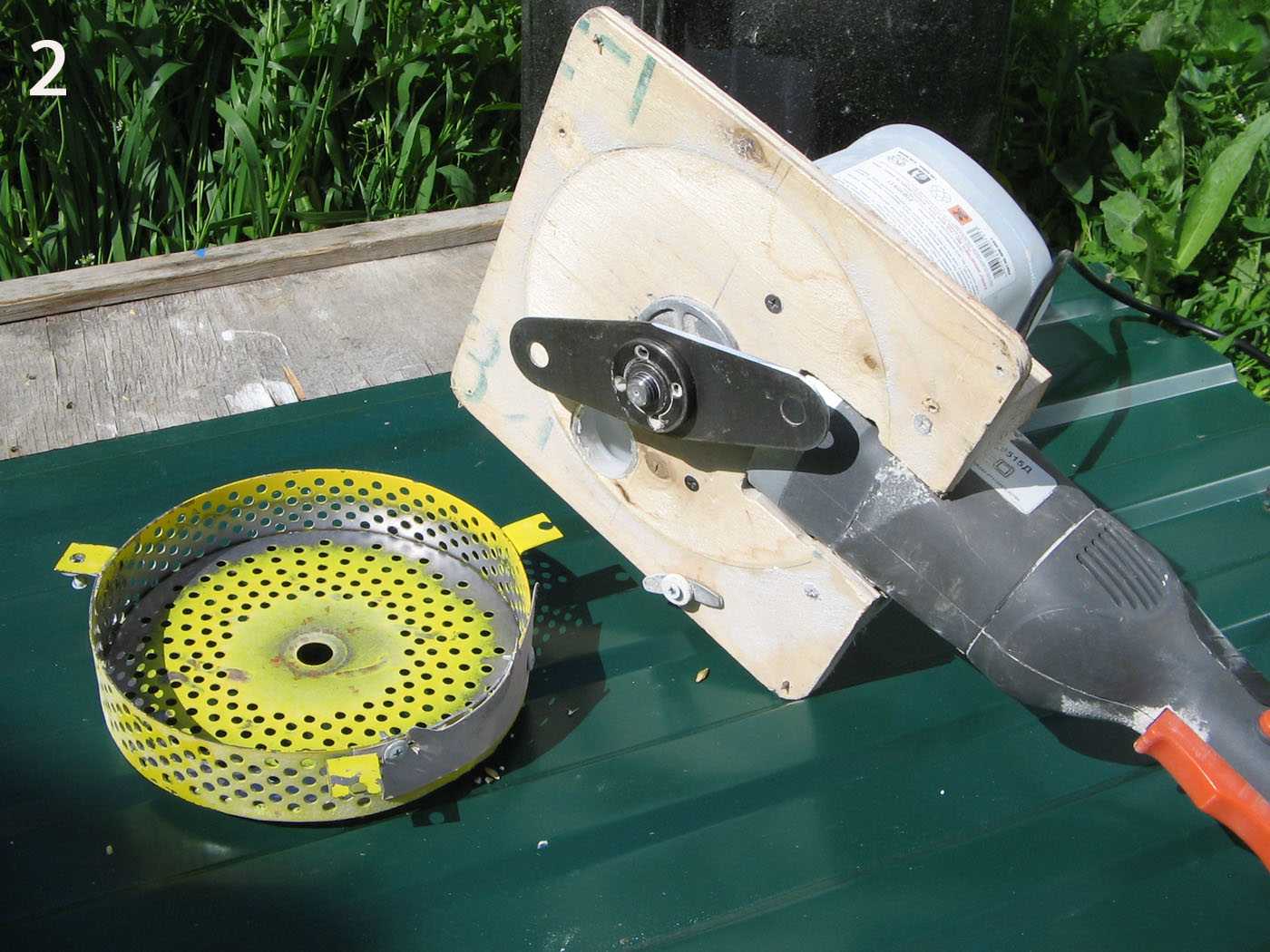

Изготовление из болгарки

Чтобы сделать измельчитель травы из болгарки, вам потребуются кастрюля, ведро или любая другая похожая металлическая емкость, которая будет исполнять функцию корпуса.

Кроме того, вам понадобятся:

• нож длинной на 1–2 см меньше внутреннего диаметра емкости;
• болгарка;
• переходник для крепления ножа к болгарке (штатный фиксатор подойдет лишь в том случае, если его диаметр совпадет с диаметром отверстия ножа);
• стальное кольцо, наружный диаметр которого равен внутреннему диаметру емкости, а внутренний диаметр равен половине внутреннего диаметра емкости;
• любой подходящий материал для изготовления ножек или подставки;
• жесткую и прочную пластину для фиксации болгарки.

Порядок действий следующий:

1. Закрепите болгарку на жесткой пластине из металла или прочной фанеры, ведь ни кастрюля, ни ведро ни обладают достаточной прочностью, а значит, их может деформировать, что приведет к повреждению ножа.
2. Сделайте в нижней части емкости отверстие для выхода измельченной массы. Его можно закрыть сеткой, причем чем меньше будет размер ячеек, тем менее крупной получится фракция измельченного материала. Если же оставить отверстие без сетки, из него будут вылетать куски крупного (несколько см) размера.
3. Просверлите отверстие для вала в днище корпуса и прикрепите к нему пластину для фиксации болгарки.
4. Закрепите болгарку на пластине, затем установите на нее заранее отбалансированный нож и убедитесь, что он нигде не касается стенок или дна емкости.
5. Сделайте этому аппарату подставку или ножки, чтобы электроинструмент не лежал на земле.
6. Кольцо закрепите сверху, оно предотвратит вылет травы, вызванный вихревым вращением воздуха.
7. Подключите болгарку к розетке и проверьте, как работает аппарат.

Более подробно о сборке данной конструкции для подсобного хозяйства из болгарки своими руками показано в видео ролике в конце статьи.

Сборка из электродвигателя от стиральной машинки

Методика изготовления такого устройства из двигателя от стиральной машинки аналогична тому, как делают из болгарки, разница лишь в том, что нож придется крепить с помощью специального переходника, а его сможет сделать любой токарь средней квалификации.

Единственная проблема подобной траворезки – недостаточная мощность электромотора, поэтому большой производительности и равномерного качественного измельчения от нее не добиться. Тем не менее, траву она измельчает, а значит со своей задачей справляется.

Более подробную информацию об изготовлении и применении подобных самодельных ручных устройств вы найдете в видео в конце статьи.

Найти чертежи, а также получить полезные советы можно на интернет-форумах, пользователи которых обсуждают изготовление и применение таких устройств.

Поэтому мы подготовили ссылки на наиболее интересные форумы, где проходят такие обсуждения:

1. www.forumhouse.ru.
2. www.chipmaker.ru.
3. dv0r.ru.
4. forum.pticevod.com.

Особенности конструкции и изготовления измельчителя травы

Различают два типа траворезок: бензиновые и электрические. Первые позволяют выполнять работы в любом месте участка. Аппарат справляется не только с травой, но и с ветками. Вторые привязаны к месту, хотя менее тяжелые. Качество зависит от мощности двигателя.

Принцип работы измельчителя схож с кухонным комбайном. Траву помещают в резервуар, в котором расположены ножи. Электромотор приводит в действие вал. Ножи начинают вращаться и измельчать траву. Конструкция состоит из:

• двигателя;
• вала с ножами;
• металлической рамы – опора;
• кожуха защитного;
• приемного контейнера.

Внимание! Чтобы измельчитель травы удобно было перемещать по участку, к его основанию крепят колеса. Специалисты рекомендуют устанавливать двигатель 3000 Вт с 1500 оборотов в минуту. Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал

В приусадебном хозяйстве измельчитель травы используют для:

Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал. В приусадебном хозяйстве измельчитель травы используют для:

• утилизации отходов;
• заготовки корма для животных и птицы;
• приготовления мульчи или сырья для компоста.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
• в них вставляют пилку электролобзика и вырезают трапеции;
• обрабатывают срезы напильником или наждачной бумагой;
• по центру днища высверливают отверстие под вал измельчителя;
• из стальной сетки вырезают круг размерами по диаметру дна;
• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
• концы будущих опор сплющивают молотком;
• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
• сверлят по отметке отверстия;
• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
• собирают мотокосу;
• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

1. К доске хомутами прикрепляют двигатель мотокосы.
2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
4. Запускают механизм и испытывают его в работе.

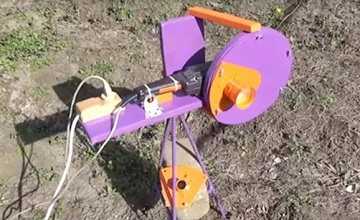

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

• непосредственно мотоблок
• ножи
• вал
• набор подшипников
• швеллер
• набор ключей
• болгарка для отрезных и зачистных работ
• листовой металл
• дрель и сарочник
• молоток и электрорубанок

При сборке следует провести следующие манипуляции:

• Формируется станина из отрезка швеллера.
• На станину устанавливают вал от старого электрорубанка.
• На вал крепится нож и шкив для передачи крутящего момента от двигателя.
• Крутящий момент от мотоблока на шкив передают при помощи ремня.
• Из листового металла при помощи сварки формируется приемник для веток.
• Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
• Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Способы резки

Способы резки отличаются от конструкции рабочих ножей. В силу таких конструктивных особенностей, на выходе получается конечный продукт разнообразной формы: полосы, кубы и параллелепипеды. Размер регулируемый за счет установки на ротор определенного количества режущих ножей, изменения скорости движения, скорости загрузки материала. Также, есть опция дробления на частицы разной формы.

Процесс измельчения состоит из двух этапов: деформирования исходного материала и разделение на части. Для более жестких материалов требуется больше усилий и их измельчение происходит через хрупкое разрушение и образование трещин. Для пластинчатого материала требуется меньше усилий по разрезанию, так как он лучше деформируется.
