Как снять звездочку с бензопилы хускварна, партнер, штиль своими руками

Замена изношенных деталей

Ремонт сцепления: нюансы процесса

Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.

Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

Полный размер

штиль пока работает исправно

Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.

Полный размер

снимаем крышки с бачков

Полный размер

снятие катушки зажигания

Полный размер

открутив три самореза снимаем крышку зажигания

Далее следует демонтаж воздухозаборника и карбюратора

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.

Полный размер

снимаем топливный бачёк.

После следует снять глушитель, также отвернув две гайки, забыл сделать фото.

Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки

Полный размер

Полный размер

разбираем сцепление

Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку

Полный размер

Полный размер

можно вставлять шнурок

Полный размер

стопорим коленвал

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

То же самое проделываем с гайкой ротора

Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)

Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем

Полный размер

Отвернув эти четыре болта вынимаем коленвал с поршнем

А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

Алгоритм проведения замены барабана сцепления

Как снять звездочку с бензопилы: несколько вариантов для разных конструкций барабана сцепления

Способ для звезды со стационарным венцом

Для этого производят:

• демонтаж защитной крышки и шинно-режущей гарнитуры;
• застопорение поршневой части мотора;
• отсоединение муфты сцепления от моторной системы;
• выемка из корпуса пилы муфты сцепления и центробежной звездочки;
• визуальный осмотр звездочки и ее зубчатой части;
• при выявлении дефектов замена звездочки новым барабаном сцепления;
• диагностика элементов сцепления бензопилы на дефекты — изношенные центробежные пружины и кулачки могут негативно отразиться на работе звездочки;
• если неисправностей нет, переходим к стадии сборки. Для этого нужно: убрать стопор;
• оттянуть тросик зажигания;
• прикрутить стопор для фиксации на валу мотора центробежного механизма;
• универсальным ключом в направлении против хода цепи зажать сцепление;
• вернуть оставшиеся снятые части на прежние позиции.

Способ для звезды с разборным барабаном сцепления

Второй метод относительно того, как открутить звёздочку на бензопиле с разборным барабаном сцепления, выглядит упрощеннее по сравнению с предыдущим. Последовательность действий будет аналогичной, но разборке и переустановке будет подлежать не вся звезда, а лишь отдельная ее часть – зубчатый венец. Не следует забывать о том, что установка новой цепи на шине бензопилы – один из поводов переоснастить пилу новой звездочкой. В противном случае цепь растянется раньше времени или оборвется в процессе работы. Меньший износ барабана сцепления дает поочередное использование нескольких цепей и периодическое обслуживание его подшипника. Данный механизм задействован исключительно на холостом ходу: при повышении оборотов он не задействуется в работу. Специалисты рекомендуют менять его одновременно с цепью и звездочкой и систематически смазывать его цепным маслом.

Необходимый инструмент

Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.

Для снятия сцепления на всех бензопилах требуется:

• Отвертка для снятия с вала стопорного кольца крышки с шестерней,
• В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
• Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.

Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.

Нет съемника? Тогда используем веревку в качестве стопора

Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.

Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.

Как продлить ресурс?

Как снять ведущую звёздочку с бензопилы?

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Альтернативные решения

Как снизить износ детали?

Существует ряд правил, соблюдая которые владелец бензопилы сможет снизить интенсивность износа ведущей детали садового инструмента. В их перечень входит:

• исключение попадания пильной цепи на гвозди, камни и другие твердые предметы. Чем реже гарнитура будет вступать в контакт с посторонними предметами, тем меньше нагрузка будет воздействовать на ведущий элемент инструмента;
• использование только качественных смазочных материалов. Они обладают всеми компонентами, необходимыми для поддержания стабильной работы звездочки и режущих органов;
• правильные условия хранения пилы – в мокрых сырых помещениях металлические детали инструмента будут поддаваться воздействию ржавчины. От этого также страдает звездочка, особенно, если она не прикрыта защитной крышкой.

Важную роль также играют погодные условия, в которых используется садовый инструмент. Ее владельцу нужно избежать частой эксплуатации пилы в дождливую погоду. Это не только даст возможность защитить звездочку от ржавчины, но и сделает работу более безопасной для самого оператора.

Замена Ведущей Звездочки На Бензопиле Партнер 350

Что надо знать о конструкции ведущих шестерней на бензопилы

Существуют ли способы продлить ресурс существующей звездочки?

Основные способы продлить рабочий ресурс ведущей звездочки бензопилы:

• использовать несколько цепей (желательно — три). Такой способ самый щадящий и удобен для владельца бензопилы тем, что не нужно постоянно подтягивать изношенную интенсивной работой цепь. Эксплуатация поочередно трех цепей позволит сохранить ресурс звездочки и отсрочить ее замену;
• качественное техническое обслуживание подшипника ведущей звездочки. Эта деталь играет важную роль в функционировании как приводной звездочки, так и двигателя. Для смазки рекомендуется использовать специальный смазочный материал. Подшипник звездочки задействуется не постоянно, а только на холостых оборотах, поэтому нуждается в периодическом смазывании. Можно использовать смазку для носа шины, например, стандартную смазку от Repsol или Husqvarna.

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

1. Демонтаж кожуха, а также шины и цепи

   Как снимается защитный чехол на бензоинструменте

2. Снятие стопорного кольца, а за ним и шайбы

   Демонтаж штопорного кольца

3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

1. Наличие больших радиусов в местах перехода зубьев
2. Неравномерная ширина зуба
3. Обнаружение сколов и стружки металла на верхней части зубьев
4. Задиры и риски на внутренней поверхности отверстий в ступице
5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Как поменять звезду на бензопиле?

Зачем нужно заменять звездочку?

Снимать изношенную звездочку нужно по следующим причинам:

• со старой звездочкой цепь пилы будет очень быстро растягиваться — уже через несколько применений цепь повиснет, а натягивание не поможет;
• если поставить новую цепь на старую звездочку, плавность хода цепи снизится, качество распила ухудшится, цепь будет вести при распиле в сторону;
• ускорится общий износ бензопилы, инструмент может в любой момент выйти из строя;
• может произойти разрыв цепи либо цепь будет заклинивать при работе (опасно травмами рук и повреждениями корпуса электропилы, бензопилы);
• шина будет быстрее нагреваться, что приведет к быстрому перегреву бензопилы;
• увеличится нагрузка на двигатель и корпус.

Видео о том, как поменять звездочку на бензопиле:

Как поменять звездочку на бензопиле?

Для того чтобы владельцу хозяйственной цепной пилы было легче снять звездочку с бензопилы и установить вместо нее новую деталь, ему потребуется:

• поршневой стопор – можно заменить мотком плотного тканевого шнура;
• универсальный ключ, который поставляется в комплекте с бензиновой пилой;
• съемник для демонтажа центробежного сцепления – его нужно подобрать с учетом особенностей штатной муфты бензоинструмента.

Алгоритм работ при демонтаже встроенной направляющей звездочки выглядит следующим образом:

Сперва оператор должен снять используемую режущую гарнитуру бензопилы. Для этого нужно открутить крепежные гайки защитной крышки инструмента, снять саму крышку, а также отвернуть 2 металлических винта, которые фиксируют стальную направляющую; Далее нужно аккуратно демонтировать верхнюю рабочую часть встроенного воздушного поролонового фильтра; Затем необходимо вывернуть заводскую свечу зажигания бензоинструмента. На ее место потребуется установить ранее подготовленный стопорный механизм или просунуть в цилиндр моток плотного шнура, способного зафиксировать штатный поршень силового агрегата; После этого нужно правильно расположить съемник штатной муфты сцепления. Для этого инструмент необходимо установить в разъем используемого универсального ключа и открутить штатную муфту. При этом приспособление потребуется аккуратно поворачивать против хода часовой стрелки; После снятия заводской муфты оператор получит свободный доступ к деталям, расположенным за ней. Это позволит свободно открутить звездочку и проверить ее состояние. В зависимости от комплектации бензопилы, ее заводская муфта может быть оборудована цельной или сборной звездой. В случае со сборной деталью оператору потребуется тщательно осмотреть ее штатный венец и при необходимости заменить его. Цельные детали заводского сцепления меняются полностью; Затем нужно осмотреть другие детали муфты

Особое внимание необходимо уделить возвратным стальным пружинам. Если они растянулись или деформировались, значит элементы с дефектами потребуется заменить; На следующем этапе должна быть выполнена замена звездочки на шине бензопилы. Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен; Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку; После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности

Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен; Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку; После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности.

Чтобы проверить исправность отремонтированный муфты, потребуется распилить несколько сухих бревен. Если цепь разрезает древесину точно по установленному центру, а со стороны самого механизма не доносится никаких посторонних звуков, значит ремонт штатного сцепления был выполнен правильно.

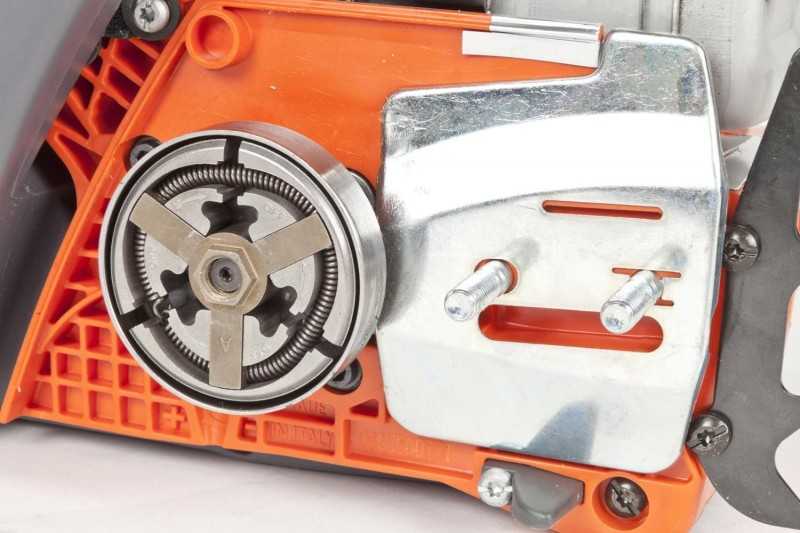

Особенности барабана сцепления в бензопилах

Барабан, располагающийся в основе сцепления механизма, является неотъемлемой частью системы привода цепи. Эта деталь своей формой напоминает звезду, за счет чего она и получила свое название. В зависимости от вида бензопилы деталь может быть профессиональной или бытовой. Так как профессиональная пила используется более часто, чем бытовая, то и ведущая звездочка требует регулярной замены. Если говорить о бытовых инструментах, то здесь все зависит от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

Чаще всего требуют замены звездочка, венец и подшипник пилы.

В любом случае основной причиной для замены звездочки является износ ее зубцов цепью. В том случае, когда в устройстве установлен монолитный барабан, поверхность цепи прорезает его почти полностью, что требует и полной замены всей детали. Если же бензопила имеет барабан со сменным венцом, здесь можно ограничиться лишь заменой венца.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в специализированные сервисные центры, но если есть необходимость сэкономить семейный бюджет, выполнить эту работу можно и самостоятельно. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс замены звездочки аналогичен для любой модели устройства.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Замена звездочки на бензопиле своими руками
