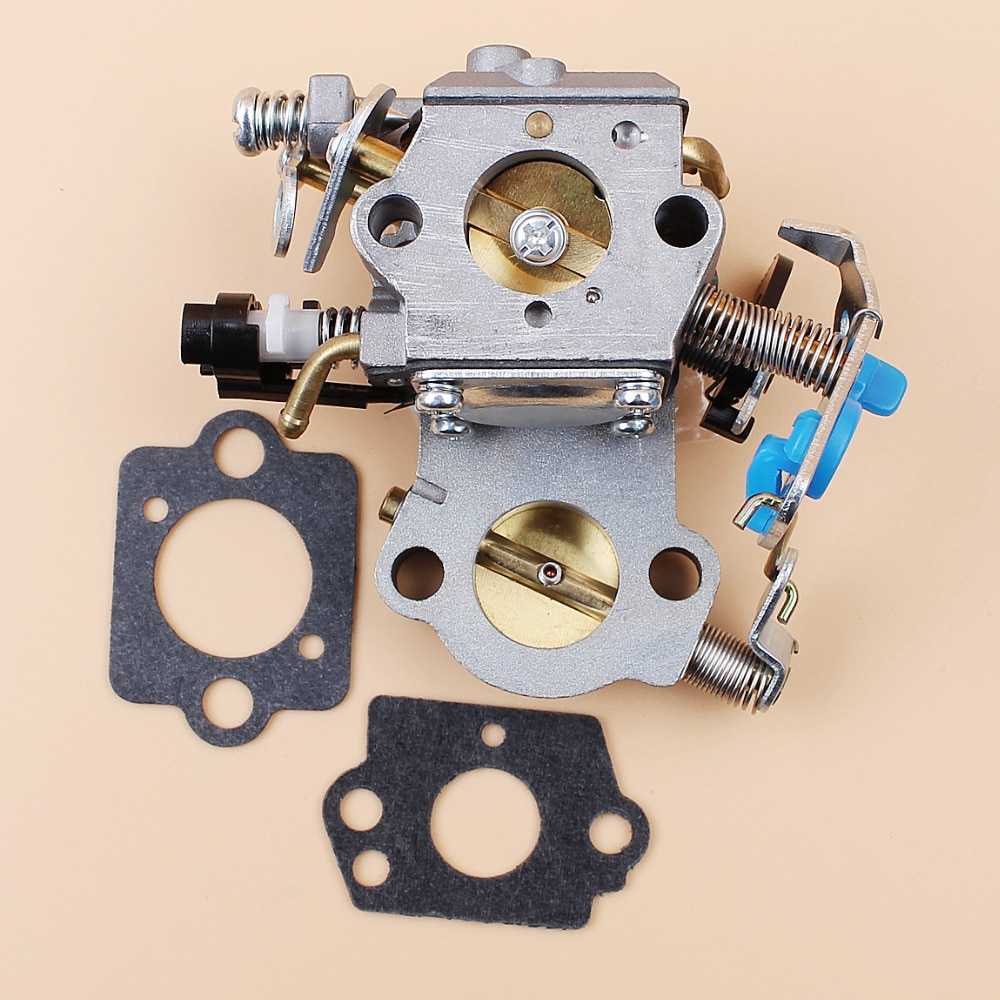

Карбюратор бензопилы

Конструкционные особенности

Как настроить карбюратор на бензопиле?

Регулировка карбюратора бензопилы

Эта процедура необходима конкретно в тех случаях, когда хозяйственный садовый инструмент не заводиться или, после запуска, сразу же глохнет. Настройка карбюратора бензопилы также нужна тогда, когда ее мощность упала или заметно выросло количество потребляемого горючего.

Для самостоятельного выполнения регулировка каждый производитель включает в комплектацию своей садовой техники регулировочные винты. Болт, обозначенный буквой H, служит для регулировки положения главного жиклера и работы ДВС на высоких оборотах. Болт L необходим для базовой настройки положения встроенного создаваемых мотором жиклера холостых оборотов. Соответственно, винт T требуется владельцу бензопилы для быстрой регулировки работы заводского двигателя на холостом ходу. В некоторых случаях этот болт также маркируют буквами S или LA.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка, а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы, в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты.

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле, можно всегда действовать по одному и тому же алгоритму:

Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

https://youtube.com/watch?v=VOWwCeozRTY

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
распылитель — механизм впрыскивания топлива в поток воздуха;
поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

«H» — винт, регулирующий максимальные обороты и главный жиклер;
«L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
Положите бензопилу на какую-либо устойчивую поверхность.
Цепь пилы должна быть направлена в сторону от вас во избежание травм.
Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Регулировка карбюратора китайской бензопилы своими руками

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
Шатун — это часть, за счет которой соединяется поршень с коленвалом
Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Чем промывать карбюратор бензопилы?

Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
После полного высыхания все детали нужно установить в обратной последовательности.

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Ремонт карбюратора бензопилы Партнер 351 (основные неисправности, их устранение)

Устройство карбюратора бензопилы

Как очистить карбюратор бензопилы своими руками

На то, что карбюратор нуждается в чистке, могут указывать ряд признаков. Например:

Мотор запускается с трудом.
ДВС не может набрать максимальные обороты.
На холостом ходу бензопила глохнет.
Увеличение оборотов приводит к тому, что мотор глохнет.
При эксплуатации из глушителя идет дым черного цвета.
Увеличивается расход топлива.
При прогревании двигатель глохнет.

При обнаружении одного или нескольких признаков нарушения работы бензопилы необходимо очистить оборудование. Для этого специалисты рекомендуют придерживаться такой последовательности действий:

Приобрести средство для очищения. Не исключена также возможность использования растворителя WD-40.
Выполнить демонтаж карбюратора.
Разобрать устройство, начиная с места, где происходит закачка топлива – мембранный насос. Для этого достаточно выкрутить болт крепления.
Снять верхнюю крышку. При снятии крышки можно получить доступ к мембранному насосу.
Мембрана должны быть чистой, эластичной и мягкой. Если она жесткая и засоренная, необходимо выполнить ее замену.
Теперь наступило время оценить состояние сеточки топливного фильтра. При обнаружении на ее поверхности засорений, их необходимо удалить. Для этого сеточка демонтируется, и чиститься при помощи мягкой щетки.
После этого нужно развернуть карбюратор к себе обратной стороной и выкрутить крепежные винты, которые фиксируют пластину.
Под пластиной расположена вторая мембрана, управляющая иглой, закрывая и открывая отверстие, через которое поступает топливо.
Она также должны быть чистой и эластичной. В противном случае вторую мембрану придется также заменить.
С иглой соединяется небольшая лапка, если она имеет согнутый вид, ее можно аккуратно отогнуть к себе на 0,5-1,0 мм. Если этого не сделать, игла не сможет открываться полностью, снижая показатель мощности мотора бензопилы.
Теперь можно очищать внутреннюю часть устройства и продувке каналов при помощи очистителя. На его носике находится длинная трубка с распылителем, что упрощает работу с ним.

После окончания очистки оборудование собирается в обратном демонтажу порядке.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Что нужно иметь для настройки и регулировки бензопилы своими руками

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
Проверяется и промывается воздушный фильтр.
Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Неисправности и ремонт

В процессе длительной эксплуатации бензопила ломается, давайте посмотрим, какие неисправности с карбюратором пилы Stihl MS 250 встречаются чаще всего и как их устранить своими руками.

Вытягивание шпилек

Карбюратор для бензопилы Stihl MS 250 крепится к корпусу цилиндра двигателя на двух шпильках с резьбой М6. При длительной эксплуатации, карбюратор раз от раза снимается для прочистки и замены изношенных деталей, поэтому резьба на шпильках может повредиться.

Замена шпилек на новые занимает очень мало времени. Обычно в ремкомплекте такие резьбовые метизы не поставляются, поэтому их нужно купить в строительном магазине. Это шпилька длиной 100-120 мм с наружной резьбой М6. Гайки с фланцем для шпилек тоже лучше заменить на новые. Все эти детали лучше заменять на детали из качественной стали.

Переполнение

Если карбюратор «переливает», то это означает только одно: мембрана засохла и загрубела, поэтому ее давление на коромысло стало избыточным и неконтролируемым. Для замены мембраны нужно снять с корпуса бензопилы карбюратор, и разобрать его;

Износ патрубков

Резиновый впускной патрубок карбюратора служит для его присоединения к камере внутреннего сгорания – это топливный трубопровод. После длительного воздействия масла и бензина на резину она начинает растрескиваться и растягиваться, соединение теряет герметичность.

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
двигатель работает с трудом, с характерным звуком;

мотор запускается и глохнет или совсем не запускается;
бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Основная причина поломки

В процессе пиления образуется большое количество мелких опилок, очень маленькое количество которых все-таки попадает в карбюратор и засоряет его каналы и топливную сетку в нем. Со временем это приводит к нестабильной работе:

Понижение мощности;
Нестабильная работа – плавающие обороты;

Если бензопила глохнет под нагрузкой, то скорей всего это тоже связано именно с засорившимся карбюратором.

Если вам пришлось столкнуться с такими проблемами, то первое что нужно сделать – это снять карбюратор бензопилы, разобрать и промыть его детали в бензине. После этого нужно перейти к настройке. Для того, чтобы снять, нужно демонтировать верхнюю крышку, снять свечной провод и открутить 2 крепежных болта. О том, какой бензин использовать в бензопиле читайте здесь.

После промывки, просто так пилу не завести, для этого нужно выполнить определенный ряд действий, установить регулировочные винты в первоначальное «рабочее» положение:

Завернуть винт H до упора и затем вывернуть на 1,5 оборота.
Винт L завернуть до упора, а потом вывернуть на 2,5 оборота.
Заводим пилу и прогреваем в течении 3 минут.
Теперь переходим к регулировке карбюратора, который состоит из 2 этапов.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора после обкатки мотопилы

После обкатки на пилах производится только тонкая настройка УПТ. Для этого в обязательном порядке потребуется тахометр и техдокументация на используемый пилящий инструмент. Дело в том, что на заводе производителе уже установлены практически оптимальные настройки. Просто для обкатки движка и притирки других подвижных деталей мотопилы карбюратор настроен на приготовление чуть более обогащенной, чем расчетная оптимальная, топливовоздушной смеси. За счет этого максимальная частота оборотов немного ниже конструктивно заложенной производителем и плюс к этому мотор лучше смазывается. Благодаря этому обкатка двигателя и приработка остальных подвижных деталей проходят в щадящем режиме.

Поэтому, если нет тахометра и/или достоверной информации (паспортных данных) о максимальной частоте оборотов и на холостом ходу, то менять заводские настройки после обкатки не стоит, так как правильно это сделать не получится. Да и вообще, тонкую регулировку в этом случае выполнять не обязательно – бензопила будет прекрасно работать и на имеющихся базовых настройках. А если уж ее делать, то лучше в сервисном центре. Ювелирное настраивание карбюратора еще совсем нового инструмента рекомендуется доверить специалистам.

Тонкая регулировка

Перед самостоятельной тонкой регулировкой настоятельно рекомендуется как можно точнее отметить прежнее положение настроечных болтов. Это позволит в случае неудачной попытки вернуть их на место – к базовым заводским настройкам. Регулирование начинаем с болта «H». После выставления максимальных оборотов, проверяем холостые. Если они отличаются от нормальных, выставляем их сначала с помощью «L», а потом «S» («LA», «T»). При этом руководствуемся правилами и принципами, изложенными в второй главе этой статьи. Но поворачиваем регулирующие болты, ориентируясь на показания тахометра. Затем продолжаем настраивать карбюратор, как указано в той же главе. Винты крутим, следя за показаниями тахометра.

Устройство карбюратора

Приготовление рабочей смеси, подаваемой внутрь двигателя внутреннего сгорания, происходит в карбюраторе. Топливная смесь должна содержать на одну часть топлива до 13…15 частей воздуха. Тогда будет происходить полное сгорание при подаче искры.

В случае снижения концентрации топлива и увеличения воздуха образуется бедная смесь. Процесс горения происходит медленнее.
Давление газов на поршень при рабочем ходе будет ниже, что приведет к снижению крутящего момента.
Довольно часто наблюдается перегрев двигателя, так как догорание происходит на фазе выпуска.
Богатая смесь характеризуется увеличенной подачей топлива и сниженной концентрацией воздушного заряда.
Из-за недостатка кислорода для полного сгорания образуется нагар. Он отлагается в выпускном тракте, засоряет глушитель. Вызывает перегрев двигателя.
На выхлопе наблюдается образование черного дыма.

Устойчивая работа возможна только при оптимальном соотношении компонентов горючей смеси. Добиваются путем регулирования положения регулирующих игл в карбюраторе. Производитель снабжает устройство жиклером, в нем просверлено калиброванное отверстие, через которое топливо подается в диффузор.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

Особенности конструкции бензопилы

Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.

Первичная регулировка и начало использования пилы

В процессе обкатки производится проверка корректности работы:

При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Подстраховаться помогут следующие правила:

Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Что представляет собой карбюратор?

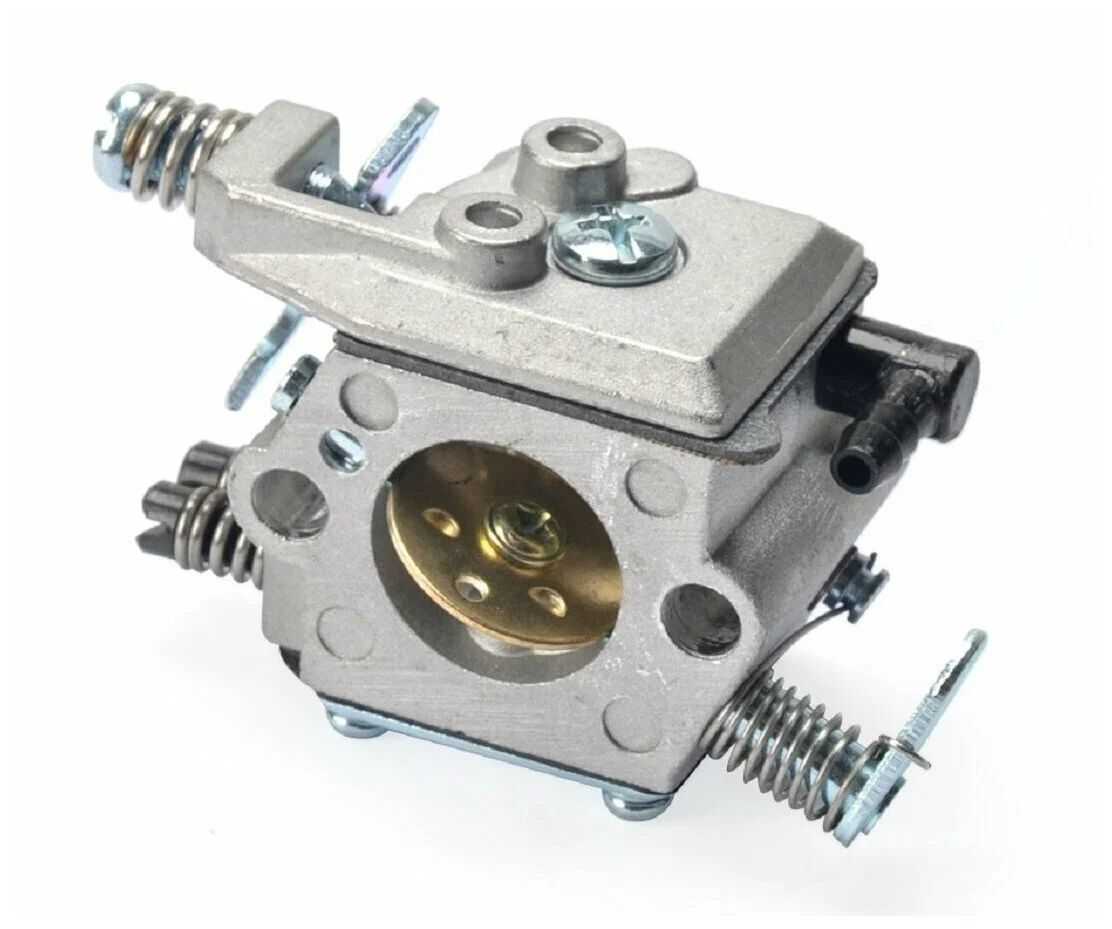

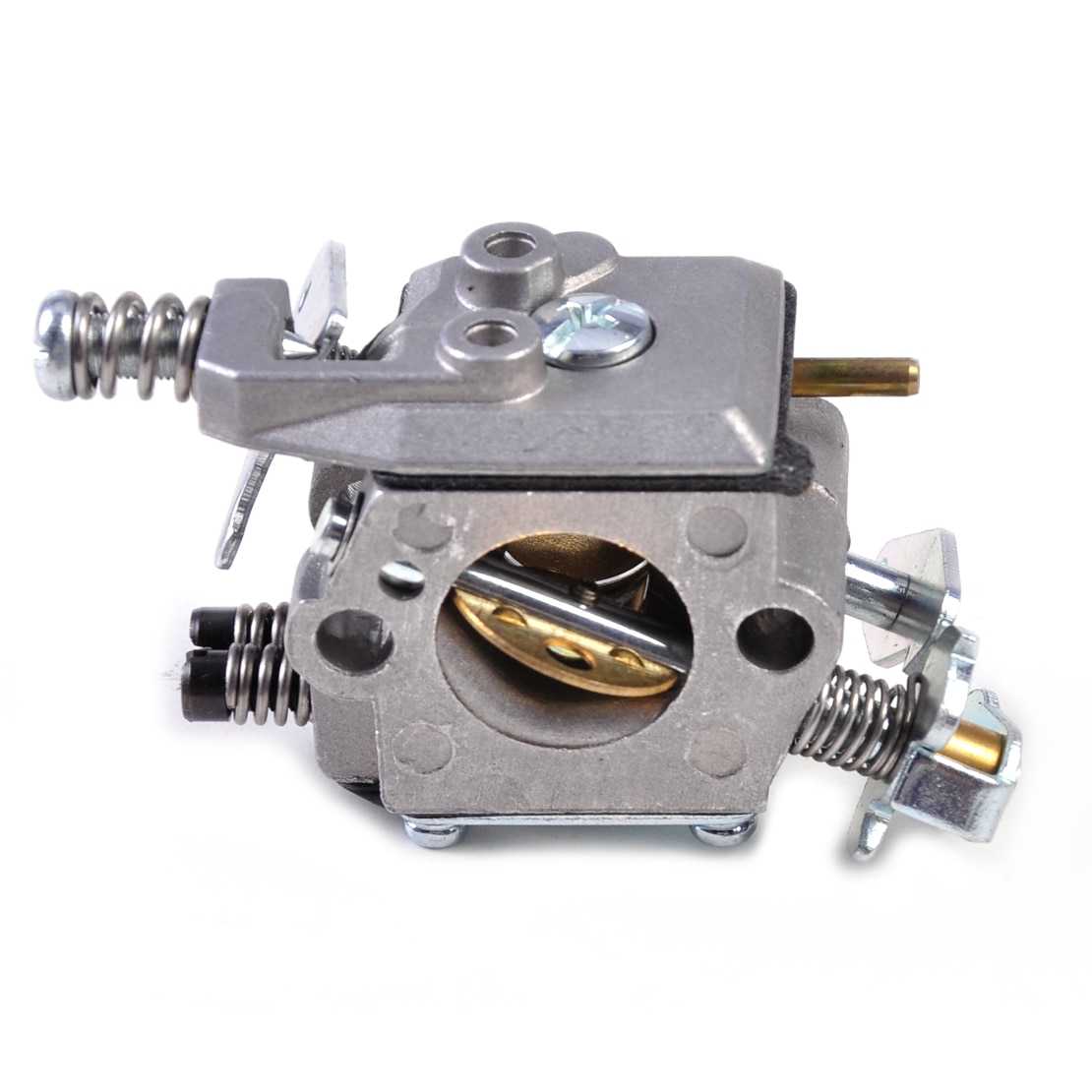

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.
