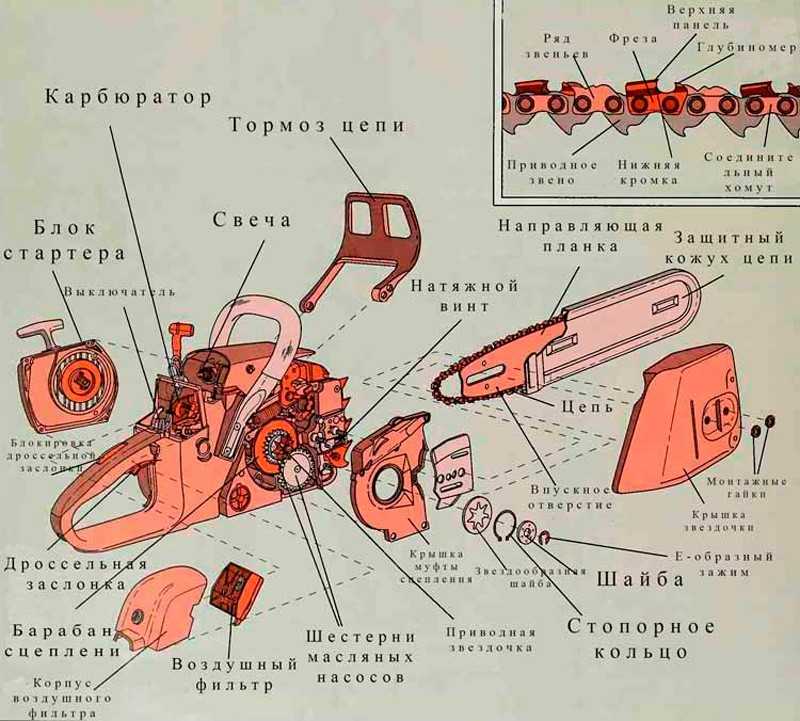

Устройство бензопилы: схема и конструкция элементов бензопилы

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

забитый сапун крышки топливного бака;
подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
механическое заедание съемного пильного оборудования и другие мелкие дефекты.

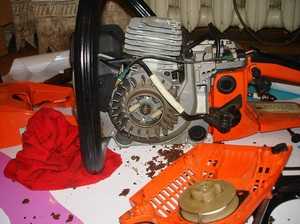

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

шатунно-поршневая группа;
карбюратор;
механизм сцепления;
звездочка привода пильной цепи.

Эксплуатация бензопилы в разное время года

Двухкатный мотор внутреннего сгорания, за счет которого работает бензопила, требует определенный уход в разные сезоны

Если работа проводится на улице в зимнее время, и температура находится ниже нуля, очень важно прогреть карбюратор. Это необходимо, потому что топливо при таких низких температурах может кристаллизоваться, делая смесь более вязкой. Прогревание карбюратора дает возможность пиле адаптироваться к подобному температурному режиму

Прогревание карбюратора дает возможность пиле адаптироваться к подобному температурному режиму.

Стоит также внимательно отнестись к резкой смене температурного режима. Если инструмент хранился на холоде, не стоит резко заносить его в теплое помещение, поскольку сразу образуется конденсат. Такое скопление влаги внутри инструмента может вызвать негативные последствия, связанные с явлением коррозии.

Бензопилы помогают быстро и эффективно очистить пространство от деревьев, возвести срубы или заготовить древесное сырье. Но чтобы правильно и безопасно работать с этим инструментом, полезно знать, что у него внутри.

Правила работы и техника безопасности

Цепная бензопила – травмоопасный инструмент. Этот факт не должен вызывать панического страха. Он призван побуждать владельца к постоянному контролю за своими действиями во время работы.

Итак, что требует техника безопасности при работе бензопилой?

Во-первых, не пожалейте денег на покупку комплекта спецодежды (перчаток, защитного шлема, костюма и специальной обуви). Он станет надежной защитой от повреждений.

В частности, перчатки для таких пил хорошо защищают пальцы рук от травмирования. Их ткань при контакте с цепью наматывается на нее и блокирует, спасая пальцы от острых зубьев. Защитный шлем не даст щепкам повредить глаза и защитит голову от падающих веток.

Обувь лесоруба снабжена стальными пластинами. При неожиданном отскоке пилы они принимают на себя режущий удар.

Во-вторых, не держите пилу прямо перед собой. Удерживайте ее так, чтобы ваши ноги находились сбоку от линии реза.

В-третьих, держите пилу крепко, обхватывая рукоятки всеми пальцами. При этом правую руку нужно держать на задней ручке, а левую – на передней.

Дополнить эти три базовых правила нужно другими не менее важными пунктами:

Осторожно вставляйте работающую пилу в сделанный пропил.
Остерегайтесь пилить кончиком шины (высока вероятность обратного удара).
Удалите из зоны работы все посторонние предметы, о которые можно споткнуться и упасть.
Выполняя резку, не наклоняйтесь очень низко, чтобы не потерять равновесие.
Не работайте, держа бензопилу выше плеч.
Не держите инструмент слишком далеко от себя, чтобы при долгой работе спина и руки не напрягались и не уставали.
Спину всегда нужно держать прямой, а ноги широко расставленными.
Распил можно вести обеими сторонами шины. При этом нужно учитывать, что при резке нижним краем цепь уводит пилу вперед, а при работе верхней частью она тянет пилу назад.
Перед тем, как перенести пилу на новое место работы, заглушите двигатель или поставьте цепь на тормоз (холостой ход).

Хорошее правило – работать не в одиночку, а с напарником, который сможет оказать первую помощь

Хорошее правило – работать не в одиночку, а с напарником, который сможет оказать первую помощь.

Перед валкой дерева нужно осмотреться. Оцените его длину и направление роста, расположение близко стоящих объектов (зданий, линий электропередач), чтобы при падении ствола он не повредил их. Не помешает взять в расчет направление и силу ветра.

Перед спиливанием дерева, нужно встать справа от него и выполнить подпил (под углом 45 градусов на глубину не более ¼ диаметра ствола). Подпил делают со стороны падения дерева (направление естественного наклона ствола). После этого с другой стороны делается горизонтальный подрез – основной валочный пропил. Его на несколько сантиметров не доводят до наклонного подпила, чтобы дерево не рухнуло раньше времени (рисунки 1 и 2).

Для исключения зажима шины пилы в основном пропиле, в него вставляют деревянный клин.

Рис. №1 схема резки ствола бензопилойРис. №2 (1, 2 – верхний и нижний подпилы, 3 – основной валочный пропил)

При работе нужно следить за тем, куда движется ствол. Это правило поможет избежать серьезных травм, если ствол упадет в незапланированном вами направлении.

Когда дерево начинает падать, нужно быстро извлечь из разреза пилу, выключить ее двигатель и покинуть зону работы.

Повалив дерево, не следует расслабляться, поскольку основное количество травм статистика фиксирует именно на стадии обрезки веток.

Для безопасного выполнения данной работы следуйте таким правилам:

фиксируйте ствол подкладками, чтобы он не сдвинулся и не покатился;
стойте слева от поваленного дерева, а начинайте резку – с нижних веток;
толстые ветви спиливайте, начиная с их конца и постепенно продвигаясь к стволу.

Если при распиливании упавшего дерева бензопилу заклинило, не дергайте ее, пытаясь извлечь. Сначала отключите мотор и с помощью толстых веток-рычагов попытайтесь приподнять или наклонить ствол, чтобы расширить рез.

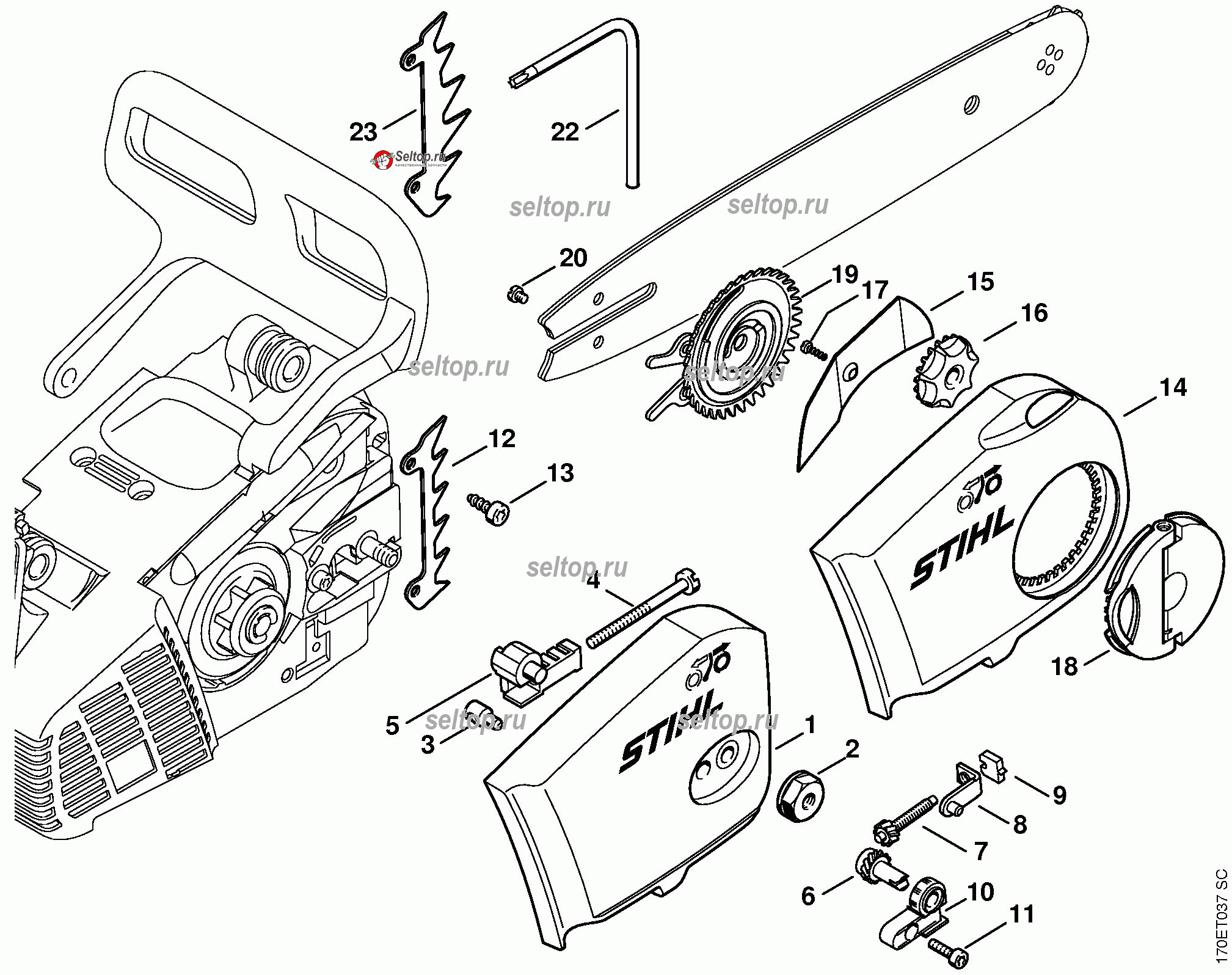

Причины замены

Рассмотрим, в каких случаях необходима замена ведущей звездочки:

Физический износ до недопустимых пределов. Приводит к слетанию и проскальзыванию цепи, снижает плавность хода, понижает производительность работы;
Заклинивание цепи. При такой неисправности никакая работа невозможна, более того – опасна;
Обслуживание цепи бензопилы

Желание владельца использовать новую цепь. Работа новой цепи на старой звездочке повышает риск создания травмоопасной ситуации, может привести к разрыву цепи;

Категории бензопил

Чтобы выбрать инструмент, надо основываться на четком представлении о типах и качестве работ, выполняемых с ним. Бензопила не исключение. Чем точнее известны планируемые работы с применением пилы и их объем, тем легче выбирать конкретную модель.

По видам работ, для которых они предназначены, бензопилы условно делятся на три категории: бытовые, полупрофессиональные и профессиональные. Сравнение моделей разных фирм можно проводить в рамках одной категории. Различают их в основном по мощности двигателя, времени непрерывной работы и общему ресурсу.

Бытовые или любительские

Предназначены для выполнения простых и недолгих работ на даче или возле своего дома – подрезка садовых деревьев, заготовка небольшого количества дров, несложная обработка деревянных изделий или строений. Малые размеры и вес не требуют больших физических усилий при работе. Злые языки называют такие модели женскими. И они, действительно, доступны в применении любому человеку. В них большое значение придается дополнительным характеристикам – уменьшенной вибрации и эффективному глушению шума. По стоимости это самый недорогой вид бензопил.

Параметры этого класса:

мощность менее 2 кВт;
вес 4–5 кг;
типовая продолжительность непрерывной работы – полчаса;
общий моторесурс – порядка 400 часов.

Полупрофессиональные или фермерские

Это уже серьезный инструмент, способный выполнять длительные и сложные работы. Его стоит выбрать для любых пильных работ по постройке и обслуживанию загородного дома. Регулярная заготовка дров для печей и каминов, валка небольших деревьев на участке, практически любые работы, связанные с распилом и качественной обработкой деревянных конструкций. Модели этого класса чаще всего выбирают бригады, строящие деревянные срубы домов. Применяются на лесоповале для очистки дерева от веток и сучков.

Но габариты и вес этих инструментов уже требуют повышенных физических усилий и навыков в работе.

Их параметры:

мощность до 4 кВт;
вес 5–8 кг;
рассчитаны на непрерывную работу в течение 4 часов;
общий моторесурс – 1000 часов и более.

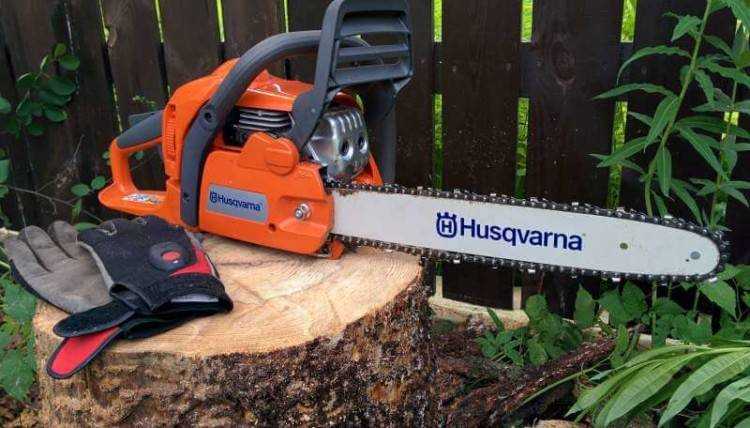

Здесь стоит выделить бензопилы Husqvarna 445, 450e, 61. Ниже их по стоимости пила Daewoo DACS 5218, которую можно выбрать со спокойной душой. Есть также несколько полупрофессиональных моделей «Штиль» (STIHL).

Профессиональные

Уже по названию понятно, что этот вид бензопил предназначен для выполнения длительных и тяжелых работ по валке крупных деревьев. Большой мощности, с удлиненными направляющими шинами, рассчитанные на работу при любых погодных условиях, они требуют от работника значительных физических усилий. Обычно используются на лесоповале. Приобретать пилу этого класса даже для крупного домашнего хозяйства нерентабельно – для нее просто не найдется подходящего фронта работ.

Параметры:

мощность может быть 3 и более кВт, достигая значения в 9 кВт;
вес – до 15 кг;
непрерывная работа в течение 10–12 часов;
общий моторесурс – несколько тысяч часов.

Профессионалы обычно знают, по каким параметрам можно выбрать лучшую модель. Многие известные компании выпускают такие бензопилы. Хорошо зарекомендовали себя Stihl MS 880-36, 661, Makita DCS 7301-50, Husqvarna 576XP-18.

Наиболее частые неисправности инструмента

Как бы грамотно ни эксплуатировался агрегат, периодически в работе его систем возникают неполадки. Чтобы их исправить, необходимо определиться с причиной. Зная устройство бензопилы, можно утверждать, что чаще всего проблемы возникают с работой двигателя. Однако не стоит забывать и про другие узлы, также подверженные износу.

Неполадки с силовой установкой

Для выявления причины появления неисправности в работе двигателя может потребоваться довольно много времени. Среди основных признаков поломки следует отметить несколько главных:

Двигатель не запускается.
Силовая установка начинает работать, но быстро глохнет.
На холостых оборотах не достигается максимальная мощность.
Наблюдаются перебои в работе.

При диагностике неисправности необходимо использовать метод исключений. Лучше начинать проверку с тех причин, для устранения которых потребуется минимум времени. Чаще всего неисправность силовой установки связана с системой зажигания. Именно состояние свечи может многое сказать о работе всего двигателя. Сначала с помощью специального ключа необходимо извлечь этот элемент и после этого проверить его внешнее состояние. Работоспособность системы зажигания можно легко определить по искрообразованию. Когда появляется сильная и стабильная искра, следует переходить к осмотру системы подачи топлива.

В ее работе возможны следующие проблемы:

Засорение сапуна крышки препятствует подаче топлива.
Загрязнен топливный фильтр.
Из карбюратора в цилиндр поступает недостаточное количество топлива.

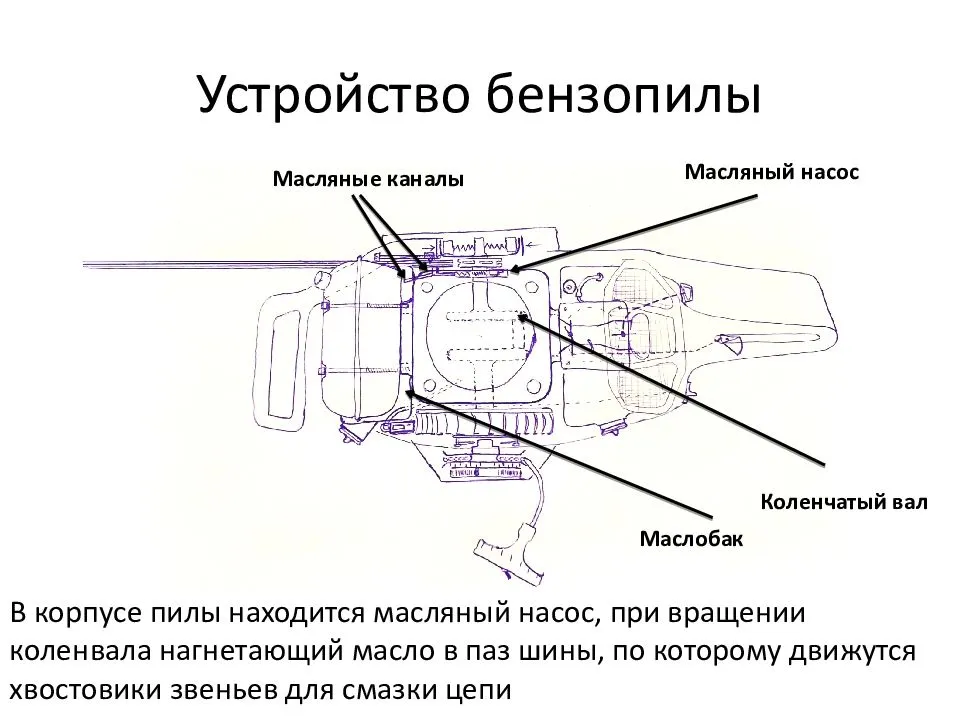

Смазочная система и тормоз цепи

При использовании инструмента особое внимание следует уделять контролю работы системы смазки цепи. Чаще всего проблемы возникают вследствие засорения каналов, через которые подается смазочный материал

При незначительной течи масла можно продолжить работу с бензопилой. В противном случае необходимо предпринять срочные меры по устранению неисправности.

https://youtube.com/watch?v=cRBtiR_7vwo

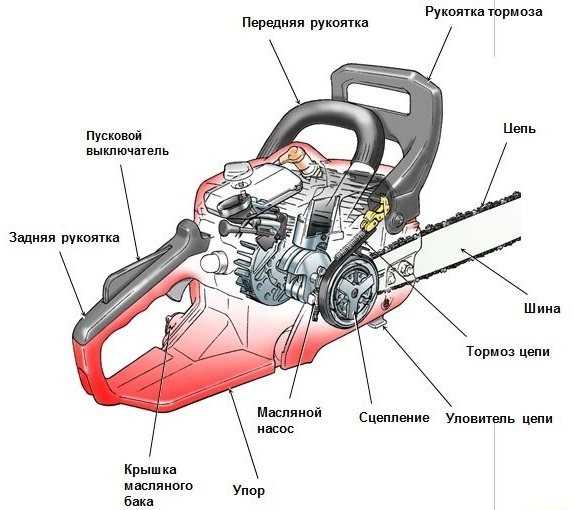

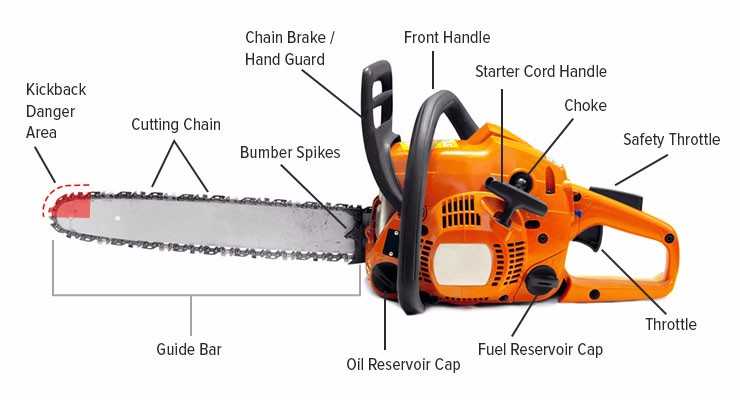

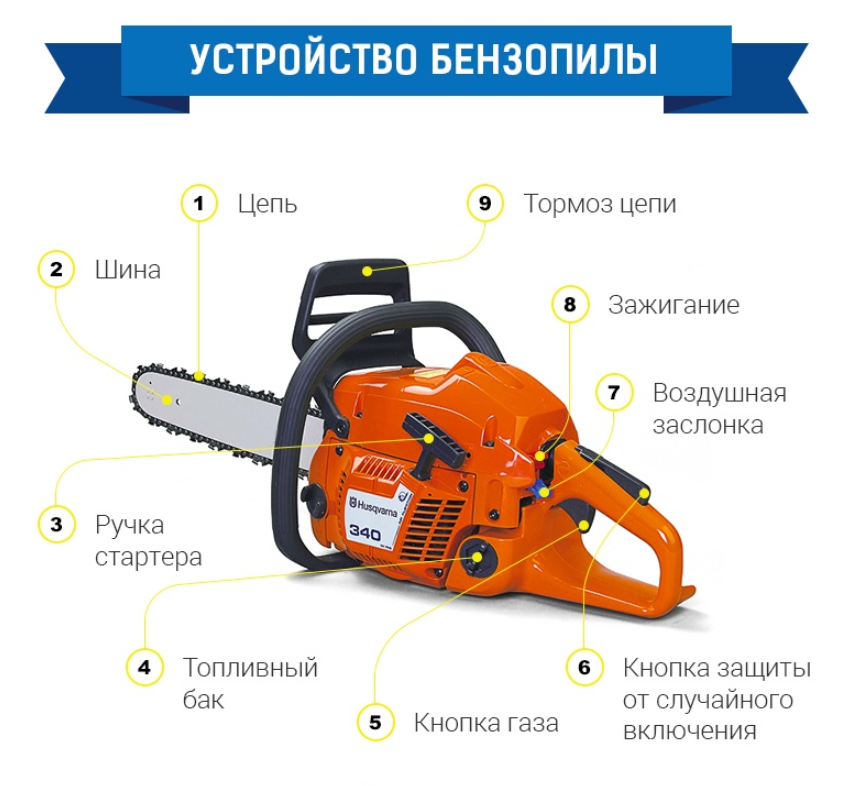

Общее устройство инструмента

Бензопилы или их второе название мотопилы применяются активно не только для заготовки дров, но еще и при выполнении строительных работ, а также с целью обрезки сада. Сегодня этот инструмент выпускается разными производителями — от известных, как например, Stihl, Husqvarna, Makita, Partner, Чемпион, и менее известных — Foresta, Старт, Limex и другие. Несмотря на отличия по названию, все эти инструменты имеют схожую конструкцию. Отличие лишь заключается в качестве деталей, из которых собираются отдельные и механизмы.

Чтобы разобраться с тем, как устроена бензопила внутри, нужно изначально узнать основные составляющие инструмента. Ниже представлена схема бензопилы, по которой можно узнать, какое устройство имеет этот инструмент.

Коротко выясним, для чего нужны все составляющие детали бензоинструмента:

Задняя рукоятка — играет роль опоры для удерживания инструмента пильщиком. На этой рукоятке располагается курок газа, посредством которого происходит открытие дроссельной заслонки
Топливный бак — емкость, в которую заливается приготовленная смесь, состоящая из бензина с маслом. На такой смеси работают бензопилы, оснащенные двухтактным двигателем
Зажигание — механизм, отвечающий за подачу искры на свечу зажигания
Ручка стартера — служит для ручного запуска ДВС. Стартер соединен с коленчатым валом, который нужно прокрутить, чтобы запустить мотор
Масляный бак — это емкость, в которую заливается цепное масло. Это масло расходуется в процессе работы инструмента на смазку цепи, звездочки и шины
Передняя рукоятка — главная ручка, посредством которой удерживается инструмент при выполнении пильных манипуляций
Тормоз цепи — это блокиратор, который позволяет мгновенно осуществить остановку цепи в случае ее заедания в древесине или в случае возникновения опасности контакта человека с вращающейся частью инструмента
Направляющая шина — деталь, по которой происходит перемещение цепи бензопилы
Цепь — главный элемент, обеспечивающий распиливание древесины

Это основные составляющие рассматриваемого инструмента, с назначением которых нужно разобраться перед тем, как впервые приступать к работе. Если бензопила выходит из строя, то ее поломки преимущественно связаны с внутренними механизмами. Именно о том, как устроена бензопила внутри, и какой принцип работы она имеет, рассмотрим более детально.

https://youtube.com/watch?v=mRNgs6kuVn8%3F

Правила эксплуатации бензопилы

Перед началом работ с бензопилой необходимо убедиться, что цепь хорошо натянута, при этом нет перетяжки. Оптимальная натяжка предполагает, что цепь не будет провисать на шине. Если цепь натянуть сильно, то в этом случае цепь будет с трудом перемещаться по шине.
Дополнительно нужно убедиться, что цепь имеет хорошую заточку. Если резать тупой цепью, то заметно упадет производительность. Тупую цепь нужно подвергнуть заточке. Сегодня промышленность предлагает множество инструментов для заточки. Среди них есть как полностью ручные приспособы, так и электрические. В блоге по обслуживанию бензопил есть отдельный обзор на тему: «Как наточить цепь».
Перед запуском бензопилы нужно убедиться, что в бензобаке есть топливо, а масляный картер заполнен смазкой. При заправке бензопилы топливом нужно учесть, что в бак нудно заливать не чистый бензин, а топливо с небольшим содержанием масла. Как правило, производители цепных пил рекомендуют добавлять к 1 литру бензина 20 (мл) смазки.
Не нужно забывать и про защитную экипировку. Работая с бензопилой обязательно необходимо одеть штаны или комбинезон из плотной ткани, а также ветровку с длинным рукавом. Разумеется, ткань не защитит от режущей цепи. Но благодаря плотной робе можно значительно минимизировать последствия порезов. Ткань намотается на цепь, быстро ее остановив.
Нужно обязательно защитить и глаза, так как при распиловке древесины щепа летит во все стороны. По это причине работать с бензопилой нужно в светопрозрачных очках.

Все, после указанных выше мер предосторожности можно смело приступать к распиловке древесины. Работать с бензопилой совсем несложно, главное придерживаться техники безопасности

Навыки работы с цепным пильным инструментом развиваются очень быстро

Вскоре вы и сами сможете качественно, быстро и безопасно кроить любую древесину

Навыки работы с цепным пильным инструментом развиваются очень быстро. Вскоре вы и сами сможете качественно, быстро и безопасно кроить любую древесину.

Особенности правильной эксплуатации бензопил

При выполнении различных работ бензопилами следует контролировать положение шины, которая должна находиться вдали от человека. Только если правильно работать с бензопилой, риск получения травмы сводится к нулю. Если в руки бензопилу взял новичок, то не стоит сразу же браться к спиливанию крупных деревьев. Первоначально нужно потренироваться на сучках, а уже после браться за серьезные объекты.

Особенности правильной работы бензоинструментом

Эксплуатировать бензопилы требуется исключительно в специальной одежде

Для этого немаловажно применение защитного шлема и маски, наушников, костюма, бот и перчаток Удерживать бензопилу требуется двумя руками, а ноги при этом должны быть расставлены на ширине плеч. Обязательно перед распиливанием нужно устранить все мешающие объекты и предметы Распиливание представляет собой плавное прикасание шины инструмента к распиливаемому основанию. Обороты при этом должны быть чуть меньше средних Не пилить концевой частью шины, так как при таком прикосновении возникает обратный удар

Пилить кончиком шины могут только опытные профессионалы Держать инструмент нужно в правильной позе. Работать инструментом можно стоя на ногах или на коленях, а спина при этом должна быть всегда прямой Присоединение к деревообрабатываемому материалу должно осуществляться нижней частью шины Если возникает «зажевывание» цепи, нужно включить тормоз и заглушить бензопилу. В зависимости от степени зажатия, решение о правильном извлечении инструмента принимается на месте Чтобы исключить неприятные последствия, работать бензопилой лучше в паре с напарником, который всегда сможет подстраховать и заменить

Обороты при этом должны быть чуть меньше средних Не пилить концевой частью шины, так как при таком прикосновении возникает обратный удар. Пилить кончиком шины могут только опытные профессионалы Держать инструмент нужно в правильной позе. Работать инструментом можно стоя на ногах или на коленях, а спина при этом должна быть всегда прямой Присоединение к деревообрабатываемому материалу должно осуществляться нижней частью шины Если возникает «зажевывание» цепи, нужно включить тормоз и заглушить бензопилу. В зависимости от степени зажатия, решение о правильном извлечении инструмента принимается на месте Чтобы исключить неприятные последствия, работать бензопилой лучше в паре с напарником, который всегда сможет подстраховать и заменить

https://youtube.com/watch?v=6VUalRL-Kqk%3F

Аналогичным образом выполняются работы и с электропилами, которые отличаются от бензиновых разным типом привода. Кроме того, бензиновая пила является автономным устройством, а электрическая может применяться только в домашнем хозяйстве вблизи от розетки 220В.

Классификация

Основным параметром, по которому классифицируют бензопилы, является время их непрерывного использования. Согласно этого их разделяют на следующие классы:

Бытовой. Относящиеся к этому классу бензопилы рассчитаны на интенсивную работу дома и на даче, до 40 минут в день или 20 часов в месяц;
Полупрофессиональный. Предусматривается, что они эксплуатируются от 8 до 10 часов в сутки или 240 – 300 часов в месяц;
Профессиональный. Особенности конструкции позволяют непрерывно эксплуатировать пилу до 8 часов. За сутки такой инструмент может выдержать нагрузку 10 – 16 часов, а в месяц 1300 – 2000. Например, Хускварна 359, Хускварна 555, Хускварна 61

Помимо бензиновых цепных пил, есть еще и электрические, в чем их отличие и какая лучше, читайте здесь.

Система очистки воздуха

Даже если вы работаете недолго, избежать попадания пыли и мелкой стружки внутрь инструмента не получится. Чтобы двигатель бензопилы не вышел из строя, система фильтрации должна работать безотказно, справляясь с мусором и крупной, и мелкой фракций.

Для повышения эффективности работы фильтров некоторые модели бензопил оснащены центробежной системой очистки воздуха. В этом случае поступающий в инструмент воздух входит внутрь конструкции через крышку стартера, а крыльчатка охлаждения разгоняет пыль по периферии. Крупные частицы мусора выбрасываются за счет центробежных сил в сторону глушителя, и уже к воздушному фильтру и карбюратору подается предварительно очищенный воздух. Соответственно, к фильтру поступает меньше пыли, значит, очищать его можно реже. Это особенно актуально при длительной эксплуатации бензопилы.

Чтобы бензопила служила долго, необходима качественная система фильтрации, которая защитит механизмы от пыли

Внимание! Даже при наличии системы центробежной очистки воздуха необходимо периодически очищать от осевшей пыли ребра цилиндра двигателя, воздухозаборник стартера, лопасти вентилятора, поверхности воздушного фильтра и других деталей, которые находятся в контакте с ее потоком

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

Первая проблема — поставить дорогие запасные части.
Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
распылитель — механизм впрыскивания топлива в поток воздуха;
поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

«H» — винт, регулирующий максимальные обороты и главный жиклер;
«L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
Положите бензопилу на какую-либо устойчивую поверхность.
Цепь пилы должна быть направлена в сторону от вас во избежание травм.
Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Слив топлива из бака

В целях безопасности всегда следует сливать топливо из цепной пилы перед проверкой свечи зажигания, обслуживание или хранение бензопилы в течение сезона. Дайте бензопиле остыть не менее 15 минут, затем установите на нее защитный кожух. Установите металлический контейнер достаточного размера, чтобы вместить топливо. Отвинтите крышку топливного бака. Крепко удерживая бензопилу обеими руками, медленно наклоните ее в боковую сторону, чтобы вылить топливо в контейнер.

Опорожнение топливного бака.

Когда топливный бак пуст, установите бензопилу вертикально и наденьте крышку на топливный бак. Протрите пролитое топливо, затем удалите тряпку и топливо безопасным образом.

Снова подсоедините кабель свечи зажигания, снимите защиту цепи и запустите бензопилу. Дайте бензопиле поработать до полного использования топлива, оставшегося в ней. Затем выключите бензопилу и снова отсоедините кабель свечи зажигания.

Как обкатать бензопилу: пошаговая инструкция

Перед обкаткой происходит первый запуск бензопилы. Обязательно нужно подготовить и правильно установить гарнитуру. Топливная смесь уже должна ждать “своего часа”, от неё в большей степени зависит качество обкатки.

Вот перед вами лежит новый, сверкающий инструмент. Посмотрев на него появляется вопрос: “Что теперь надо сделать?”. Прочитав инструкцию, выясняете, что нужна обкатка и первый запуск должен быть особенным. Как завести новую бензопилу ещё не понятно, но сейчас всё прояснится.

Первый запуск мы обязательно делаем с гарнитурой. Не стоит запускать двигатель без шины и : инструмент должен поработать с ними, так он получит должную нагрузку. Не стоит делать высокие обороты, это негативно скажется на дальнейшей работе пилы.

После установки гарнитуры нужно сделать следующие вещи:

Сделать топливную смесь;
Проверить смазывающий материал и убедиться, что к шине подходит масло, а цепь постоянно смазана.

Что нужно для ремонта Хускварны своими руками

Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:

стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;
ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);

Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.
