Как сделать насос своими руками

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.

Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Другие виды механических насосов

При низкой эффективности рассмотренных механизмов насоса иногда возникает необходимость в дополнительных разработках. Другие виды конструкций часто используются при перекачке воды из различных водоемов.

Винт Архимеда

Идейным создателем конструкции является Архимед. Основу механизма составляет труба в виде цилиндра, в полости которой расположен винт. Конструкция размещается под небольшим углом, поэтому используется на открытых источниках. При вращении лопасти забирают воду и проталкивают ее к поверхности.

По данной аналогии работает шнековый электрический насос. Его используют для непрерывного забора воды из глубоких источников.

Архимедов винт.

Гидравлический таран

Создателем данного водозаборного механизма является Монгольфье. Гидравлическое устройство поднимает воду благодаря кинетической энергии. Принцип конструкции основан на следующем:

1. Водяной поток блокируется клапаном.
2. Сверху расположен бак, в который под давлением поступает вода.
3. Из него жидкость попадает в шланг и доставляется к месту назначения.

Работа конструкции основана на повторяющихся циклах.

Аэролифт

Механизм аэролифта был разработан Карлом Лошером. Принцип действия основан на выталкивании воздухом воды через полую трубу, которая опущена в источник.

В нижней части расположен входной отрезок трубы, через который закачивают воздух через ниппель. Это предотвращает попадание воды в шланг. Образуются пузырьки, они растворяются в водной среде и создают легкий вес жидкости. Пузырьки стремятся вверх вместе с водой.

Вместо ручного насоса можно использовать компрессор, если на участке есть электричество.

Скважинные насосы поршневого типа

Работа не требует спешки, а вот внимание и аккуратность понадобятся. Эффективность определяется герметичностью конструкций, а значит, вся геометрия изготавливаемых деталей должна быть точной

Изготовление гильзы

Для этого подойдут автомобильные гильзы. Главное, чтобы внутренняя поверхность не имела дефектов в виде сколов, царапин, выработки, которые могут привести к отсутствию герметичности. Тыльную сторону глушат, приварив днище, наружный диаметр которого не больше внутреннего диаметра обсадных труб скважины.

Отверстие для штока имеет щелевидную форму, и это одна из особенностей конструкции. Сверху гильзу можно накрыть крышкой, но она несет лишь декоративную функцию, и без этого можно обойтись.

Для этого нужны две металлических дисковых пластины. Между ними прокладывается резиновая прокладка, диаметр которой таков, чтобы по периметру она выступала на сантиметр. Вся конструкция стягивается болтами. Главное, что размеры резины совпадали с размерами гильзы. Зазоров не должно быть.

Горловину скважины имеет смысл оснастить резьбой. Это обеспечит беспрепятственный доступ к насосу. В то же время конструкции будет достаточно герметичной. Такое оборудование позволит поднимать воду с глубины 8 метров. Если скважина глубже, потребуется иная конструкции.

Насос из велосипедного колеса

Технология изготовления основана на использовании следующих элементов:

• ПВХ-отводы и полимерные трубы для канализационных сетей;
• 2 велосипедных колеса разного диаметра;
• небольшая шестерня;
• несколько готовых поршневых конструкций;
• веревка из нейлонного волокна;
• штанга для крепления.

Водяной насос с использовании велосипедного колеса.

Гильза, выполненная из пластиковой канализационной трубы, погружается в источник. Сверху монтируется отвод, предназначенный для стекания воды. Снизу устанавливается малый сателлит, изготовленный из обода меньшего диаметра. Большее велосипедное колесо фиксируется в верхней части конструкции.

Поршни равномерно распределяются по всей длине нейлонной бечевки, закрепляются на тросе. Для обеспечения нормальных условий эксплуатации необходимо прохождение через гильзу самодельного насосного агрегата. Веревка исполняет роль связующего звена между шкивом и велосипедным колесом.

При вращении шестерни происходит захват воды поршнями, закрепленными на бечевке. Устройство поднимает жидкость наверх, позволяя водяному потоку направляться в отвод. Для облегчения использования подобного насоса рекомендуется установить в систему велосипедный привод.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

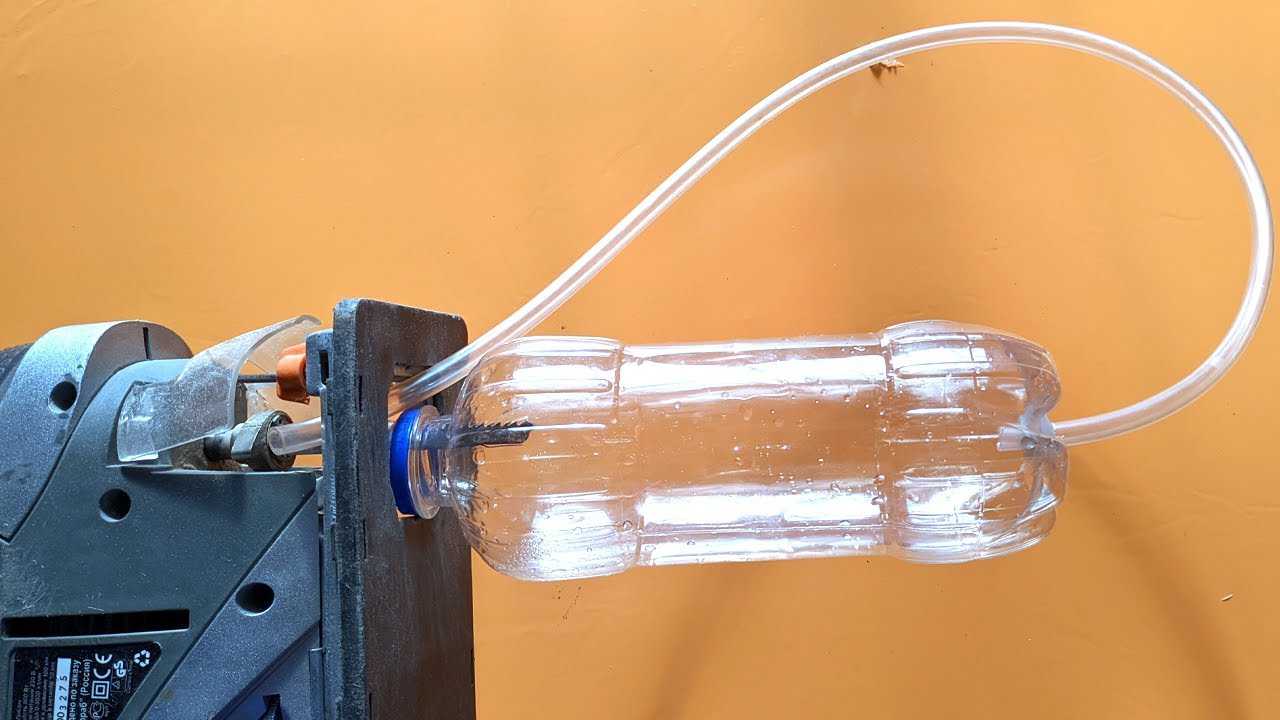

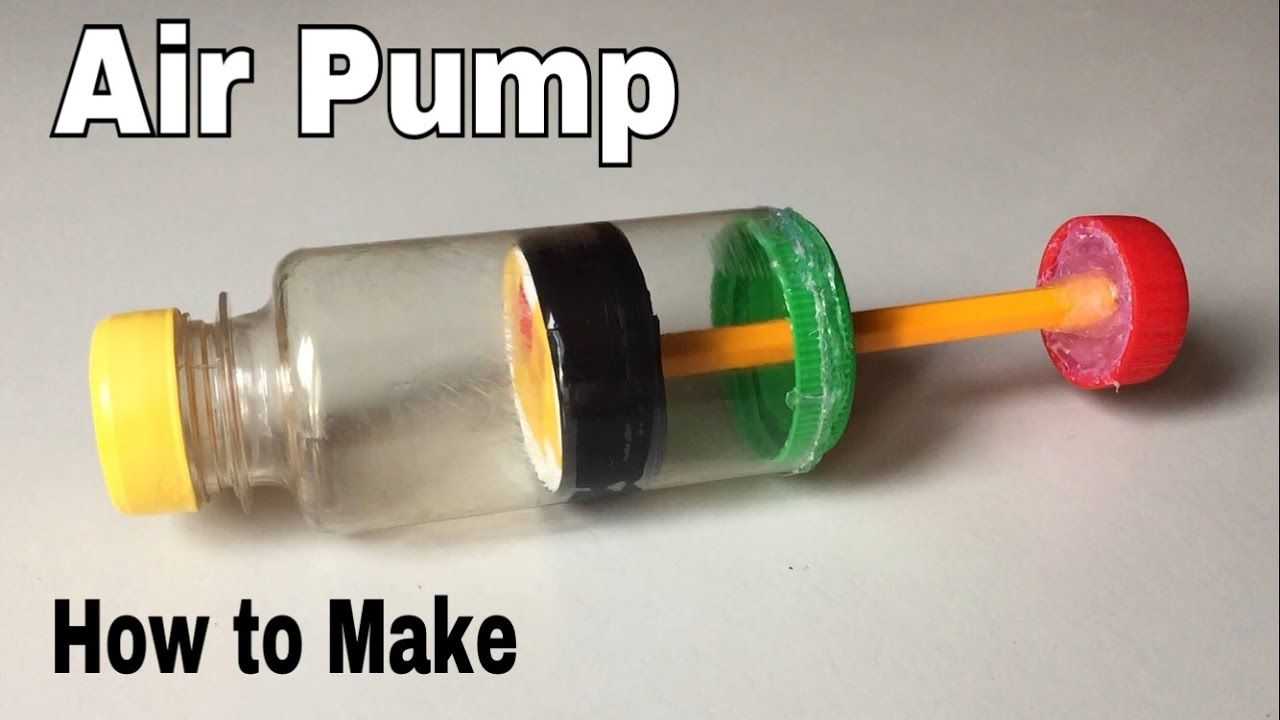

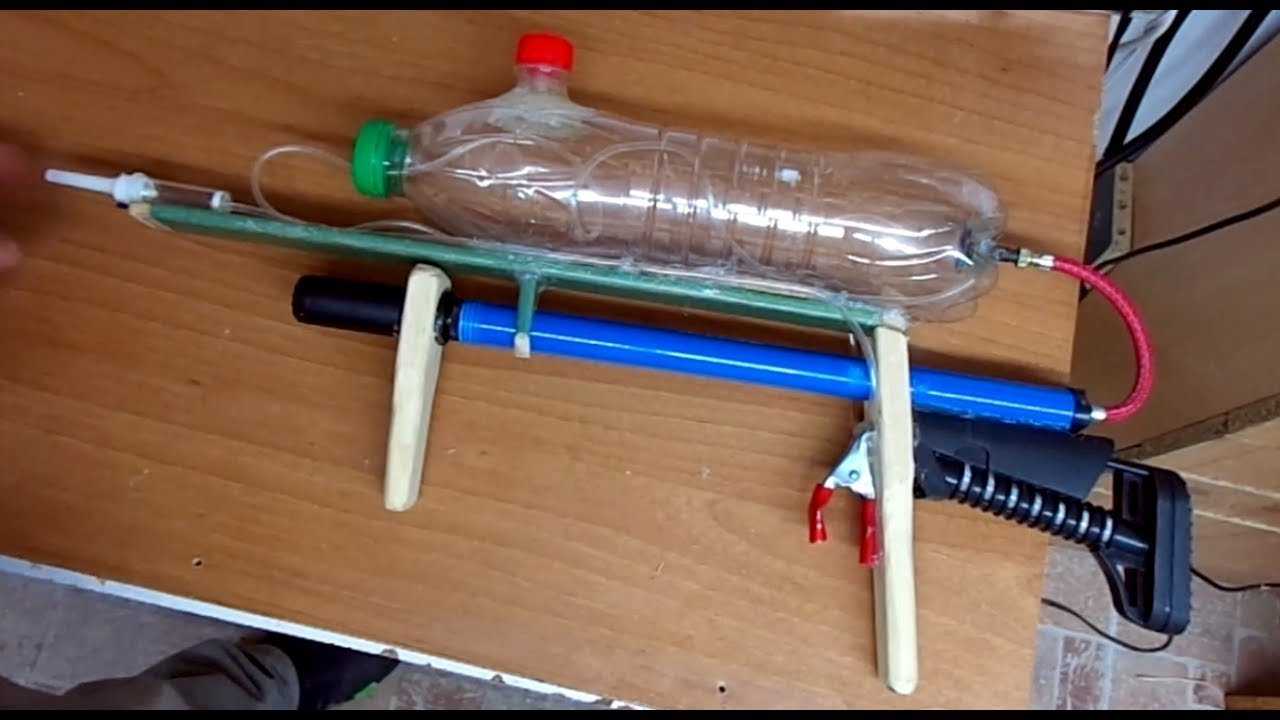

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

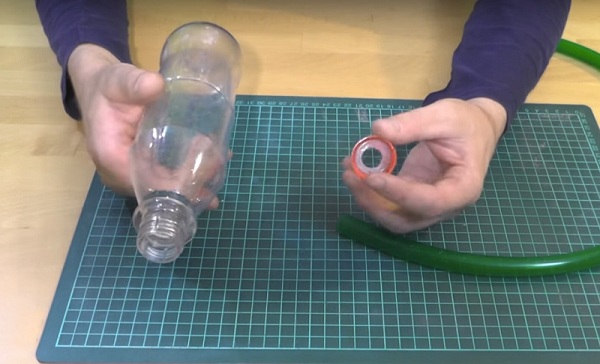

1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.

2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
4. Накрутите пробку со шлангом на бутылку.
5. Опустите свободный конец шланга в емкость с водой.

Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.

После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

https://youtube.com/watch?v=TEJTgmO-pTQ

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

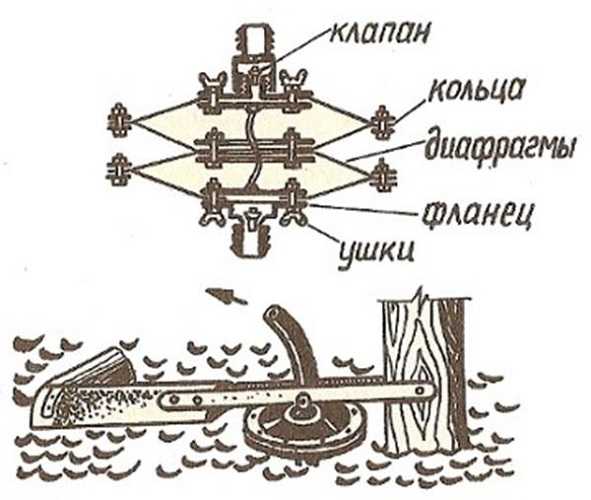

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос на энергии волн

Первый вариант предусматривает крепление на мачте гофрированной трубы с подвешенным бревном. Параметры деревянного элемента определяют опытным путем, согласно жесткости гофры.

Направления работы обоих клапанных механизмов лепесткового типа, вставленных в трубное изделие, совпадают. Забор воды осуществляется при погружении поплавка, сопровождаемом некоторым растяжением гофрированной трубы. При движении бревенчатого фрагмента вверх происходит сжатие гофры, способствующее вытеснению жидкости из внутренней полости.

Во втором варианте самодельной конструкции в качестве основной функциональной детали используется диафрагма тормозной камеры. В этом случае клапана работают в противоположных направлениях.

Эластичная мембрана разделяет корпус на 2 отсека, скрепленных винтовым соединением. Воздушное отделение не отличается герметичностью и не участвует в рабочем процессе. Вторая часть заполняется водой.

Рукоятка, используемая для управления выкачкой жидкости, подсоединяется к штоку, установленному по центру диафрагмы.

Схема насос на энергии волн.

На всасывающей трубе монтируется впускной клапан, на напорной – выпускной. Клапанные устройства функционируют в противофазе.

Направляя ручку вниз, добиваются поднятия штока одновременно с эластичной мембраной. Зона разрежения, образующаяся под устремляющейся вверх диафрагмой, способствует заполнению водяной камеры жидкостью. При движении рукоятки вниз вода выталкивается из отсека.

Насосные аппараты для откачки грязной воды

Дача оборудованная канализационной системой, нуждается в установке насоса, который способен перекачивать сильнозагрязненные массы воды. Особенно если центральная канализационная труба находится далеко от постройки. В такой ситуации установка самотечной трубы не представляется возможной. Также такой вид насосной станции справится с переполнением выгребной ямы или септика.

Погружные фекальный насосы

Канализационные стоки содержат в себе много бытовых отходов, включая фекальные массы, длинноволокнистые загрязнения и продукты разной твердости. Никакой из насосов, предназначенный для чистой и средней загрязненности воды, не справится с данной задачей. Такие отходы моментально выведут его из строя. Справиться с подобного рода отходами могут только фекальные насосы.

Погружные фекальные насосы изготавливают из чугуна или нержавеющей стали. Это позволит сократить разрушение корпуса аппарата агрессивной сточной водой. Устанавливаются на дно выгребной ямы. Минус такого насоса в том, что он не способен проводить откачку воды с твердыми отходами размером больше 4 см.

Совет. Для того чтобы фекальный насос проработал дольше и мог справиться с более крупными твердыми включениями, на него устанавливают систему с острыми ножами. Проходя через которые отходы измельчаются, обеспечивая насосу более долговечную и качественную работу. Схема: устройство полупогружного насоса

Полупогружные насосы для выгребных ям используются с установкой поплавка на поверхности септика. Насос монтируется таким образом, что всасывающая часть находится в грязной воде, а двигатель на поверхности. Главный минус такого насоса – это невозможность установки на него измельчающего устройства.

Фекальные поверхностные насосы – самые дешевые аппараты из своей серии. Они обладают меньшей мощностью и не способны перекачивать крупные отходы (максимальный размер – 0,5 см). Однако такое оборудование более популярно за счет своей мобильности. Установка выполняется вне резервуара. В жидкость погружается только всасывающий шланг, что дает возможность легкого перемещения по всему участку дачи или огорода.

Схема: работа поверхностного фекального насоса

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

• далее, следует припаять к контактам двигателя провода и вывести их через крышку;
• нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

• хорошо загерметизируйте отверстия, через которые выходят провода;
• удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Видео описание

Агрегат, работающий от солнечной энергии

Насос, который будет работать от солнечной энергии, содержит в своей конструкции два клапана, которые позволяют воде течь по водоприёмному шлангу под воздействием перепадов температур. А основным генерирующим веществом в таком агрегате является пропан-бутан. Его особенность закипать при низкой температуре помогает привести в движение самодельный ручной насос.

Принцип работы установки таков. В металлический бидон опускают резиновую грушу, которая соединена с металлической трубкой, выполненной в виде решетки. В такой трубке и находится пропан-бутан. В свою очередь в бидоне расположены два клапана, которые работают на впускание и выпускание воды и ёмкости. Причём один из клапанов открывается, а второй в этот же момент закрывается.

Для того чтобы подобный водяной насос своими руками пришёл в действие, нужно просто полить металлическую трубку холодной водой. От этого жидкость внутри неё начнет охлаждаться и раздувать грушу. В результате будет происходить откачка воды из водоёма в резервуар. При этом трубка будет нагреваться под солнцем и тут же охлаждаться под воздействием проходящей воды.

Таким образом становится ясно, что собрать простой насос на воду своими руками вполне возможно. К сожалению, это не относится к фекальному или дренажному насосам. Они имеют более сложное устройство и требуют более тщательного подхода. Хороший фекальный насос можно приобрести в специализированных точках продаж по выгодной цене, воспользовавшись рекомендациями профессионалов.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.

Фиксация двигателя на платформе

Для того, чтобы зафиксировать двигатель используем крышку от 5-литровой пластиковой бутылки. Делаем в ней два отверстия и крепим двигатель пластиковым хомутом. Ну и для более надёжной фиксации используем горячий клей.

Теперь крышку на которой прикреплен двигатель, устанавливаем на кусок керамической плитки, ламината либо другого подходящего материала размером 20см х 10см и всё фиксируем горячим клеем.

Совмещаем шатун насоса с отверстием на колесе двигателя и отмечаем, на каком расстоянии установить насос. После этого крепим насос с помощью горячего клея.

Теперь вставляем шатун в отверстие и подгибаем его немного плоскогубцами для того чтобы он не выскочил при работе.

Подключение двигателя

Для того чтобы запитать наш двигатель, мы будем использовать блок питания на 9В. Теперь, только остаётся подключить к двигателю кнопку включения-выключения, и разъём под штекер блока питания.

Сначала припаиваем провода к кнопке и изолируем места пайки термоусадочной трубкой.

Дальше один конец провода от кнопки припаиваем к входному разъёму.

Припаиваем ещё один провод к входному разъёму и крепим всё к основанию горячим клеем.

Теперь два провода которые идут от кнопки и входного разъёма припаиваем к клеммам двигателя, и изолируем термоусадкой, а провода дополнительно фиксируем на основании горячим клеем.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию речного потока. Для работы должны быть соблюдены минимальные требования: глубина — не менее 30 см, скорость потока — не менее 1,5 м / с.

Опция 1

• шланг 50мм;
• несколько хомутов по диаметру трубы;
• всасывание — труба ПВХ диаметром 150 мм;
• колесо;
• трубчатый редуктор.

Основная сложность в таком насосе — это трубный редуктор. Его можно найти в списанных транспортных средствах для утилизации отходов или получить от заводского оборудования.

Крыльчатка подключена к насосу для большей эффективности

Вода забирается из водозабора и спиралей, создавая в системе необходимое давление. Высота подъема зависит от текущей скорости и глубины захвата.

Вариант 2

• шланг 12мм (5);
• бочка пластиковая 50 см, длина 90 см (7);
• пена (4);
• крыльчатка (3);
• муфта шарнира (2);

Вырежьте впускное отверстие в нижней части ствола. Необходимо плотно уложить спиральную трубку внутрь ствола и подсоединить ее к муфте втулки.

Внутри ствола труба укладывается плотно, прижимается к стенкам полосой. Ствол может быть металлическим с вспененными поплавками

Для придания плавучести внутренней части удилища необходимо приклеить поролоновые поплавки. Наконец прикрутите крыльчатку.

Конструкция #8 — устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

• центробежный насос от стиральной машины;
• лепестковый клапан от стиральной машины или самодельный;
• заглушка, бутылочная пробка;
• шланг;
• желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический — заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу.

Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Конструктивные особенности

Поршневой насос — элементарная конструкция для ручной закачки воды. Мотопомпа представляет собой насос, соединенный с мотором. В функцию мотопомпы входит как откачка жидкости, так и подача ее под напором. Топливом для двигателя может служить как бензиновая смесь, так и дизель.

Устройство и принцип работы

Строение агрегата:

• Корпус;
• Поршень;
• Клапаны.

Корпус механизма представляет собой деталь цилиндрической формы из металла. Этот модуль можно смастерить из гильзы от дизельного мотора, а также из куска трубопроводной арматуры. Вы можете использовать и корпус гидроцилиндра, если такой есть в наличии.

Поршень изготовляется из любого подручного материала — древесины пластика или металла. Для уплотнения поршня применяются резиновые кольца. По виду данная конструкция напоминает обычный насос для велосипедных шин, только нагнетается в нем жидкость.
