Как натянуть цепь на бензопиле

Инструкция с подробным описанием процесса укорочения гарнитуры бензопилы

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

• другим механизмом натяжителя;
• отсутствием внешней гайки затяжки;
• регулировкой без дополнительного инструмента.

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

• сам механизм сложнее традиционного гаечного;
• установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
• меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

Возможно, со временем бесключевая система докажет своё право на применение. Но пока доходит до того, что покупатели сдают новые бензопилы назад в магазин и меняют на обычные, так и не сумев разобраться в сборке и преимуществах новой системы.

Назначение цепи бензопилы

Основная задача этой детали – распилка древесины, камня и других материалов. Состоит цепка из множества соединённых цепных звеньев, на которых установлены специализированные зубья. Что касается сплава, то для производства всех (в том числе и профессиональных) используют металл со схожими характеристиками, но одна цепочка может сильно отличаться от другой.

Цепь для бензопилы

Различие же выглядит следующим образом:

1. По длине. Каждая разновидность предназначена для закрепления на определённую шину.
2. По шагу (расстоянию между заклёпками). Увеличение этого показателя положительно сказывается на производительности, но увеличивает воздействие на двигатель.
3. По размеру хвостовика. Он бывает от 1,1 мм до 2 мм.
4. По высоте и форме зубьев (высоко и низкопрофильный). От этого пункта зависит качество распила и классификация работ.

Также чрезмерное натяжение цепи бензопилы сократит срок службы мотора.

Диагностику провести не тяжело. Для этого берётся звено и тянется вверх. Если «хвостики» зубцов выходят на 1/3 или 2/3 от общей длинны, то всё отрегулировано грамотно, и такие степени натяжения цепи считаются допустимыми для применения. Ещё будет не лишним проверить движение цепочки вручную. Вращение должно быть лёгким, без хрустов и заедания. Если мотопила прошла тесты, то можно приступать к её заправке. Обычно для этого используется бензин, смешанный с маслом, а пропорции указаны заводом изготовителем. Также уход подразумевает смазку всех движущих механизмов. В противном случае даже качественная и новая пила может сломаться через 3-5 часов распилки.

Сильный износ пильного полотна

Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.

Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.

Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.

Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.

Как ставится цепь на бензопилу и регулируется

Теперь разберемся, как натягиваются цепи на бензопилах, и как правильно выполняется эта процедура. Процедура регулировки вовсе не сложная, а проверка ослабления натяга должна выполняться каждый раз, перед эксплуатацией инструмента

Если бензопилу держите в руках впервые, то немаловажно первую регулировку осуществить согласно инструкции:

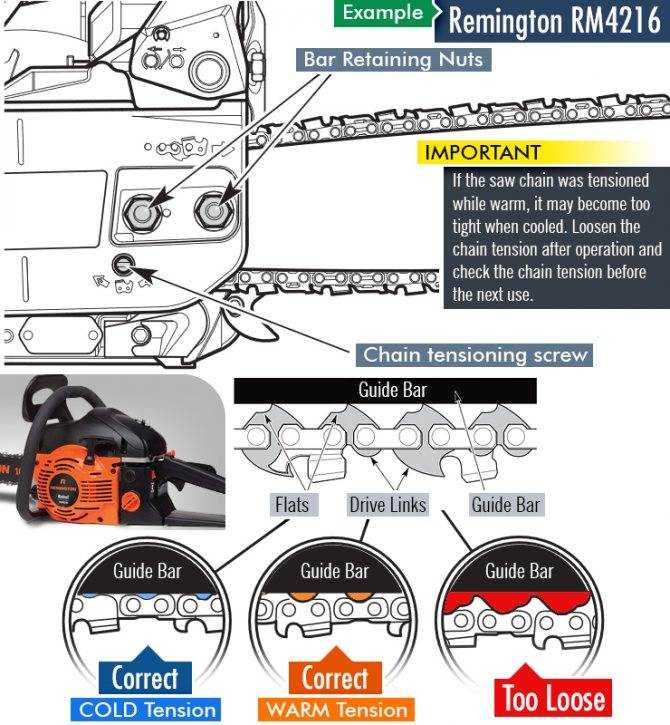

Регулировочный винт на инструменте

Первоначально демонтируется старый механизм, который растянулся, и уже не подлежит натяжению
Инструмент укладывается на бок, чтобы шина оказалась в верхней части
Вывинчиваются два гаечных крепления, после чего демонтируется защитная накладка
Снимается шина вместе со старой цепкой. Шины также подлежат замене, когда снижается глубина паза

Обычно они служат не менее 2-3 замен цепи, но все зависит от качества изделия
На шину надевается новая цепь, только при этом важно расположить ее правильно. Заостренные зубья сверху шины должны быть с противоположной стороны от инструмента
Когда установлена цепь на бензопилу, можно ставить шину на место, фиксируя ее регулировочными гайками

Вывинчивание гаек для доступа к винту

На этом процесс замены закончен, и остается произвести процедуру натяжения. Для этого существует два способа, которые называются фронтальным и быстрым. Фронтальный способ наиболее актуален, и выполняется следующим образом:

• Ослабляются гайки крепления шины, после чего последняя деталь поднимается за край
• При помощи регулировочного винта происходит натяг цепи до нужного параметра
• Гайками производится зажатие шины в установленном положении
• Руками осуществляется проверка натяжения

Быстрый способ менее актуален, и зачастую применяется только на инструментах с новыми цепями и шинами. Принцип регулировки быстрым методом основывается на ослаблении гайки в виде барашка. При этом винт натяжительного механизм закручивается до упора по ходу движения часовой стрелки. Барашковая гайка в конце работы затягивается, после чего нужно опустить ручку. Как проводится натяжение цепей на бензопилах, показано в видео-материале.

https://youtube.com/watch?v=7Rirm3JZO4o%3F

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

• другим механизмом натяжителя;
• отсутствием внешней гайки затяжки;
• регулировкой без дополнительного инструмента.

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

• сам механизм сложнее традиционного гаечного;
• установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
• меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

• другим механизмом натяжителя;
• отсутствием внешней гайки затяжки;
• регулировкой без дополнительного инструмента.

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

• сам механизм сложнее традиционного гаечного;
• установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
• меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.

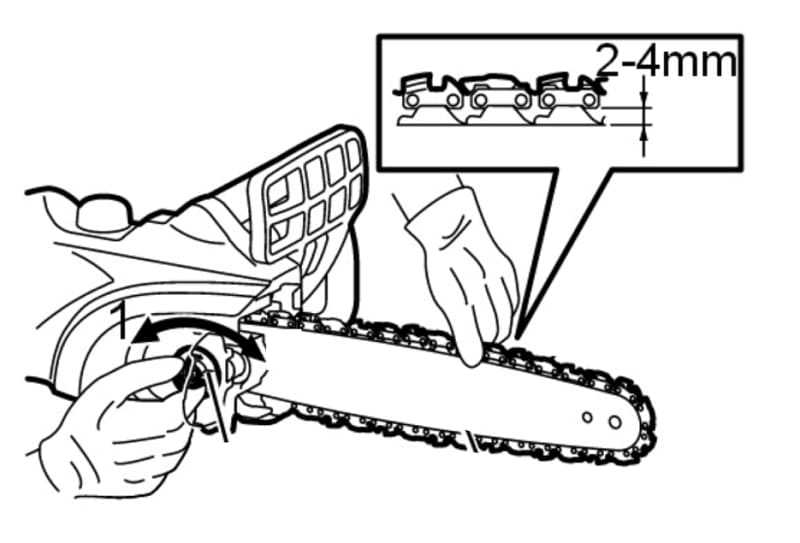

4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Возможные риски при неравномерной натяжке

Любые изменения пильной гарнитуры (провисание, поломка зубьев, перенапряжение) могут приводить к проблемам во время работы. Риски эксплуатации инструмента с провисанием:

• снижение продуктивности при пилении, валке леса;
• цепь застревает в пазе, слетает с шины во время запуска;
• поломка гарнитуры, повреждения направляющих звездочек;
• высокая нагрузка на ротор, снижение срока эксплуатации инструмента;
• получение серьезных травм во время работы.

Перед началом работы важно качественно проверять все движущиеся механизмы, затяжку регулировочного болта. Использовать специальное масло для смазывания зубьев, пильной гарнитуры

Настройку цепи и непосредственно пиление нужно проводить в защитной одежде, надевать перчатки и очки, чтобы избежать травм.

Гарнитура бензопилы – важный конструктивный элемент, отвечающий за продуктивность и качество работы. Перед началом эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются с помощью специального болта или рычага на корпусе. Провисание или избыточное натяжение могут приводить к серьезным последствиям – поломке пилы, травмам во время распила древесины.

Правильная натяжка цепи на бензопилах имеет большое значение. Она сказывается на сроке службы режущей гарнитуры и всей мотопилы. Более того, при критически неправильной натяжке работать цепной бензиновой пилой просто невозможно.

Как происходит процедура натяжки?

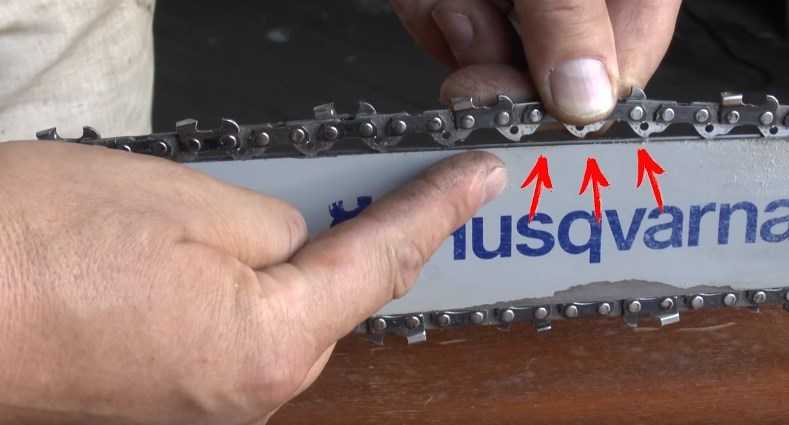

Чтобы проверить степень натяжения цепи, необходимо потянуть ее по направлению вверх, взяв за зубец в средней или крайней части с наружной стороны шины. Если натяжение установлено правильно, 1/3 хвоста будет находиться в пазу шины бензопилы. Превышение этого предела означает, что цепь натянута слишком сильно, а уменьшение – слишком слабо

Важное значение имеет свободное перемещение цепи на шине. Это легко проверить, попробовав покрутить ее рукой

Направление движения цепи.

Процесс натяжения нетрудоемкий, достаточно только разобраться в порядке всех необходимых действий и уделять этой процедуре должное внимание. Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен

Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ

Перед тем как приступать к работе, необходимо убедиться, что пила не работает и ее случайный запуск полностью исключен. Надев защитные перчатки, нужно повращать цепь движением руки по ее оси. В случае сильного ослабления в тыльной стороне шины появится большое провисание. Именно на этот фактор стоит ориентироваться, проверяя, нуждается ли бензопила в регулировке перед началом работ.

В первую очередь потребуется осмотреть натяжной механизм, расположенный правее под боковой крышкой, фиксирующей ось инструмента. Чаще всего данный механизм представляет собой простейший болт, но в некоторых случаях бензопилы оснащаются особой системой натяжки, где не требуются никакие дополнительные устройства.

После этого нужно слегка раскрутить метизы, расположенные сбоку и предназначенные для фиксации шины. Далее винтом для регулировки необходимо подобрать нужное натяжение, перемещая ось вперед. Для контроля плавности перемещения цепи потребуется почаще вращать ее по направлению, в котором она движется в процессе работы.

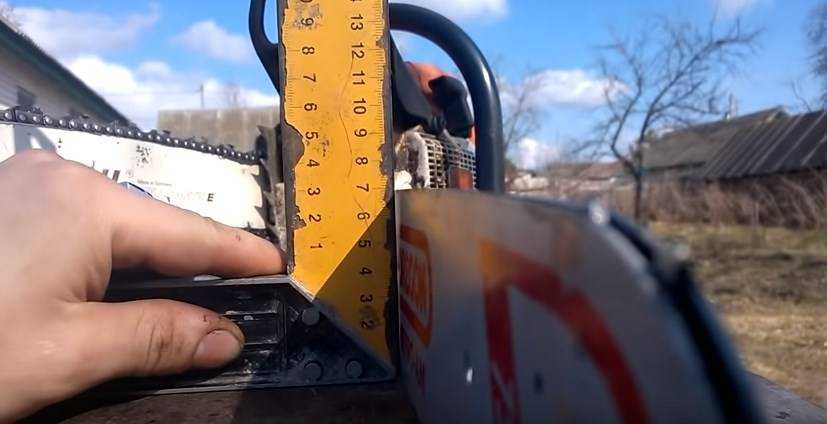

Расстояние при регулировки цепи.

Отрегулировав цепь при помощи натяжного механизма, нужно надежно завинтить метизы шины. Если настройка была выполнена грамотно, перемещение цепи будет плавным. Она не должна заедать и иметь определенный инерционный запас. При неправильной регулировке цепь будет резко останавливаться, и ее временами будет заклинивать. Стоит учитывать, что такое происходит в случае сильной натяжки. Поскольку это оказывает на инструмент больше негативного влияния, лучше всегда настраивать цепь с небольшим ослаблением. Для продления срока службы бензопилы рекомендуется проводить такую настройку как можно чаще.

После остывания цепь сжимается, поэтому при сильном натяжении она может стянуть шину и деформировать ее, что приведет к необратимым повреждениям инструмента. Перед регулировкой бензопилу нужно обязательно остудить.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Почему на бензопиле ослабевает цепь

Натяжка цепи на любых бензопилах слабеет постоянно. Тому есть несколько физико-механических причин.

1. Цепь соединена из множества звеньев, которые скреплены втулками через отверстия. Даже при самой точной заводской подгонке между втулок и отверстий есть люфт, иначе цепь не будет складываться в эллипс. При работе все люфты стягиваются в одну сторону, что приводит к увеличению длины. Даже микронный люфт 52 и более звеньев в сумме приводит к ощутимым величинам.
2. При нагрузках, особенно сильных, могут растягиваться пластинчатые элементы всей цепи.
3. Постепенное провисание цепей бывает при износе деталей. Стираются зубья ведущей и ведомых звездочек, внешняя кромка паза шины. Звездочки уменьшаются в диаметре, шина становится короче.
4. Металл при нагревании не только расширяется, но и удлиняется. Во время работы нагревшаяся цепь становится немного длиннее и провисает.

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Почему на бензопиле ослабевает цепь

Натяжка цепи на любых бензопилах слабеет постоянно. Тому есть несколько физико-механических причин.

1. Цепь соединена из множества звеньев, которые скреплены втулками через отверстия. Даже при самой точной заводской подгонке между втулок и отверстий есть люфт, иначе цепь не будет складываться в эллипс. При работе все люфты стягиваются в одну сторону, что приводит к увеличению длины. Даже микронный люфт 52 и более звеньев в сумме приводит к ощутимым величинам.
2. При нагрузках, особенно сильных, могут растягиваться пластинчатые элементы всей цепи.
3. Постепенное провисание цепей бывает при износе деталей. Стираются зубья ведущей и ведомых звездочек, внешняя кромка паза шины. Звездочки уменьшаются в диаметре, шина становится короче.
4. Металл при нагревании не только расширяется, но и удлиняется. Во время работы нагревшаяся цепь становится немного длиннее и провисает.

Когда нужно подтягивать цепь

Бесключевая система натяжения

Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:

• другим механизмом натяжителя;
• отсутствием внешней гайки затяжки;
• регулировкой без дополнительного инструмента.

Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).

Вместо шестеренчатого вала стоят звездочка и шайба натяжения.

Эта система имеет и недостатки:

• сам механизм сложнее традиционного гаечного;
• установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
• меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.

Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.

Возможно, со временем бесключевая система докажет своё право на применение. Но пока доходит до того, что покупатели сдают новые бензопилы назад в магазин и меняют на обычные, так и не сумев разобраться в сборке и преимуществах новой системы.

Особенности устройства бензопилы

Основной частью бензиновой пилы является двигатель. В большинстве современных устройств двигатель одноцилиндровый. Охлаждение воздушное, поршневая система двухтактная. Масло в таких типах двигателей добавляют прямо в бензин, а все из-за того, что топливо постоянно промывает картер. Соотношение масло-бензин варьируется от 1:20 до 1:50 в зависимости от производителя бензопилы.

Воздушный фильтр на бензиновых пилах играет не менее важную роль. Он нуждается в регулярной чистке. Если допускать сильное загрязнение фильтра, то пыль из него будет попадать прямо в поршневую систему, что приведет к поломке двигателя.

Если фильтр забит, пила теряет обороты, и двигатель начинает перегреваться, а это может привести к подгоранию колец поршня.

Знаете ли вы? Началом производства бензиновых пил считают конец 1920-х годов. Выпускались первые бензопилы компанией Stihl.

Стартер на бензиновых пилах представляет собой веревку с рукояткой, дернув за которую вы приводите в действие мотор. Когда вы дергаете за веревку, зубья цепляют храповик, маховик начинает раскручиваться.

Многие жалуются на то, что для зажигания двигателя приходится долго дергать за веревку. Это зависит от того, правильно ли выставлен карбюратор. Если карбюратор выдает правильную смесь масло-бензин, то проблем возникать не должно.

Основной рабочий механизм – шина с цепком.

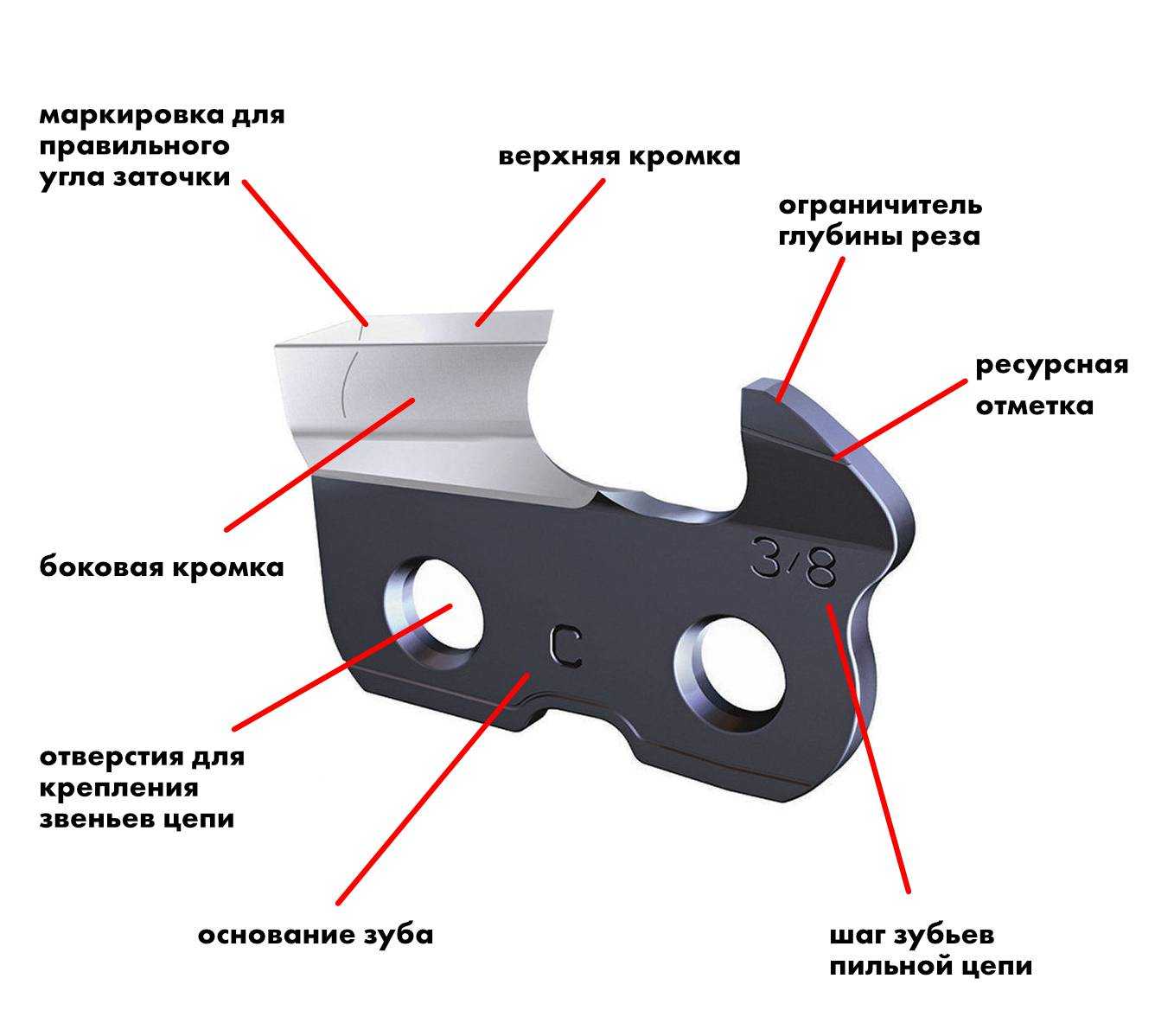

Цепок состоит из трех типов зубьев: ведущие, режущие и соединительные. Они соединены заклепками. Режущие зубья расположены по двум сторонам: направо и налево.

Цепки разделяют на два типа: высокопрофильные и низкопрофильные. К первому типу относятся цепки, у которых зубья располагаются с большим зазором, ко второму – с меньшим зазором. Также цепи могут различаться по толщине хвостовика и длине звена. Цепок бензопилы крепится к шине, которая его направляет в правильную сторону. Торец шины имеет специфический желоб, который удерживает звенья и дает возможность цепи вращаться. Спереди у шины расположена ведомая звездочка. Цепок вместе с шиной называют гарнитурой, так как они являются съемными частями бензопилы.

Важно! Если карбюратор отрегулирован неправильно, то при запуске мотора пилы придется долго дергать за веревку стартера. Бензиновая пила имеет автоматическую систему смазки цепи

Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается

Бензиновая пила имеет автоматическую систему смазки цепи. Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры. Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Причины — почему на бензопиле ослабевает цепь

Часто новички интересуются, почему же на бензопилах периодически происходит ослабевание натяжения цепи? Всему имеются свои объяснения, и поэтому, чтобы понять, как часто нужно осуществлять регулировку натяжения гарнитуры, разберемся в этом вопросе более детально.

Причины ослабевания натяжения цепи на бензопилах следующие:

1. При работе инструментом колоссальные температурные нагрузки испытывает не только двигатель, но и режущая гарнитура. Воздействие высоких температур приводит к расширению металла, и как следствие, его удлинению. Повторение процесса колебания температур способствует тому, что цепь постепенно удлиняется по причине расширения металла.
2. Звенья цепи соединяются между собой при помощи втулок. Расточка отверстий для втулок на каждом звене имеет увеличенный диаметр, за счет чего обеспечивается люфт, и возможность складывания цепи в эллипс. При перемещении гарнитуры происходит ее увеличение длины за счет увеличенного диаметра отверстий для втулок. При эксплуатации инструмент диаметр отверстий для втулок постепенно увеличивается, что способствует удлинению гарнитуры.
3. Растяжение цепи происходит не только по причине ее естественного износа, но еще и при стачивании кромок ведущей и ведомых звездочек, а также паза шины. Слизывание верхней кромки шины способствует тому, что на бензопиле уменьшается натяжение цепи.

Как видно, причин того, почему на бензопилах снижается натяжение цепи более чем достаточно. Работать инструментом со слабо натянутой или перетянутой цепью категорически противопоказано. Для достижения эффективности работы инструментом, необходимо предварительно провести его обслуживание.

Интересно знать! При обкатке нового инструмента или при установке новой цепи на бензопилу, важно понимать, что проверку степени натяжения необходимо проверять каждые 30 минут работы. Ведь в процессе притирки новой гарнитуры наблюдается ее ускоренный износ.. Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует

Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами

Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует. Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами.
