Автомобильный компрессор

Что делать, если компрессор не запускается

Если аппарат работать отказывается, нужно произвести определенные диагностические действия, при помощи отвертки-индикатора. Исследуем, есть ли фаза, и подается ли напряжение. Если с фазой все в порядке, переходите к проверке предохранителей, быть может, они оплавились. Если дело именно в этом, то просто замените предохранитель

Важно помнить, совершая ремонт, устанавливаемые запчасти должны быть равноценными

После замены все должно заработать, однако, бывает такое, что предохранитель вновь перегорает. Это наводит на мысль о возможном коротком замыкании. Нужен ремонт. Прозвоните схему. Когда неисправные детали буду установлены, замените их на новые аналогичные запчасти.

Отказ работы компрессора может быть связан со сбоем настроек реле, управляющего давлением. Для того чтобы диагностировать эту проблему, проделайте следующее: выпустите воздух и снова запустите компрессор. Если вы слышите звук работающего мотора — сбросьте настройки, мотор не функционирует, нужно его заменить. Помните, что при интенсивной работе термозащиты, необходимо остужать мотор не менее 20 минут, это нормализует работу компрессора.

Особое внимание заслуживает ситуация, когда при включении прибора, выходят из строя и предохранитель и термозащита. Если проблема лишь в том, что установленный предохранитель не рассчитан на рабочую мощность агрегата, то ремонт сводится к простой замене запчасти

А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно

Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис

А вот если из строя вышло реле, не пытайтесь лезть туда самостоятельно. Для того чтобы получить квалифицированный ремонт отправляйтесь в сервис.

В ситуации, когда несправен поршень, нужно разбирать устройство. При совершении починки, выпустите воздух, очистите клапан от грязных образований, если давление продолжает падать — проблема в клапане, он требует замены.

Где взять комплектующие

Магазинов с комплектующими для автокомпрессоров много. Как правило, запчасти можно найти в автомагазинах. Для удобства также некоторые заказывают комплектующие через интернет-ресурсы.

Самое главное в таком случае – купить оригинальные запчасти. Для уверенности в этом необходимо запросить сертификат соответствия. От качества запчастей будет зависит дальнейшая работа компрессора.

Бывает случается такая ситуация, что колесо у автомобиля немного травит (подспускает) и его приходиться подкачивать. Но вот незадача, при подключении автокомпрессора, он немного поработал и заглох или не включился вообще. Здесь мы попробуем разобрать наиболее распространенные поломки и причины связанные с отказом работы автокомпрессоров и устранения их.

Первая и самая распространенная причина, это перегорание предохранителя в блоке предохранителей автомобиля или на проводе автокомпрессора, где зачастую он установлен. Эта поломка одна из самых частых, но она относится к разряду (лёгких) и не требует особых навыков в ремонте электромеханических изделий и разборки автокомпрессора. В случае перегорания предохранителя, нужно лишь заменить его на новый, соответствующего номиналом.

Вторая из более часто встречающихся поломок автокомпрессоров, это перетирание или обрыв питающего провода компрессора. Если после проверки и замены предохранителя поломка не устранилась, стоит визуально оценить состояние питающего провода на предмет его обрыва, если же на взгляд провод целый, то стоит прозвонить его соответствующим прибором-тестером.

В случае если прибор подтвердит обрыв, стоит или заменить питающий кабель или же найти место обрыва, откусить кусачками чуть выше этого места, зачистить провода и припаять к оставшимся у автокомпрессора проводам. Если ремонт кабеля автокомпрессора не помог, то скорее всего сгорела обмотка электродвигателя или виброкатушки в зависимости от модификации автокомпрессора в таком случае ремонт автокомпрессора бесполезен.

Также бывает, что автокомпрессор вроде и работает, но при этом не накачивает или накачивает, но очень долго. Тут скорее всего износилось фторопластовое кольцо или поршень создающий давление. В такой ситуации, легче его выкинуть чем чинить и купить новый автокомпрессор.

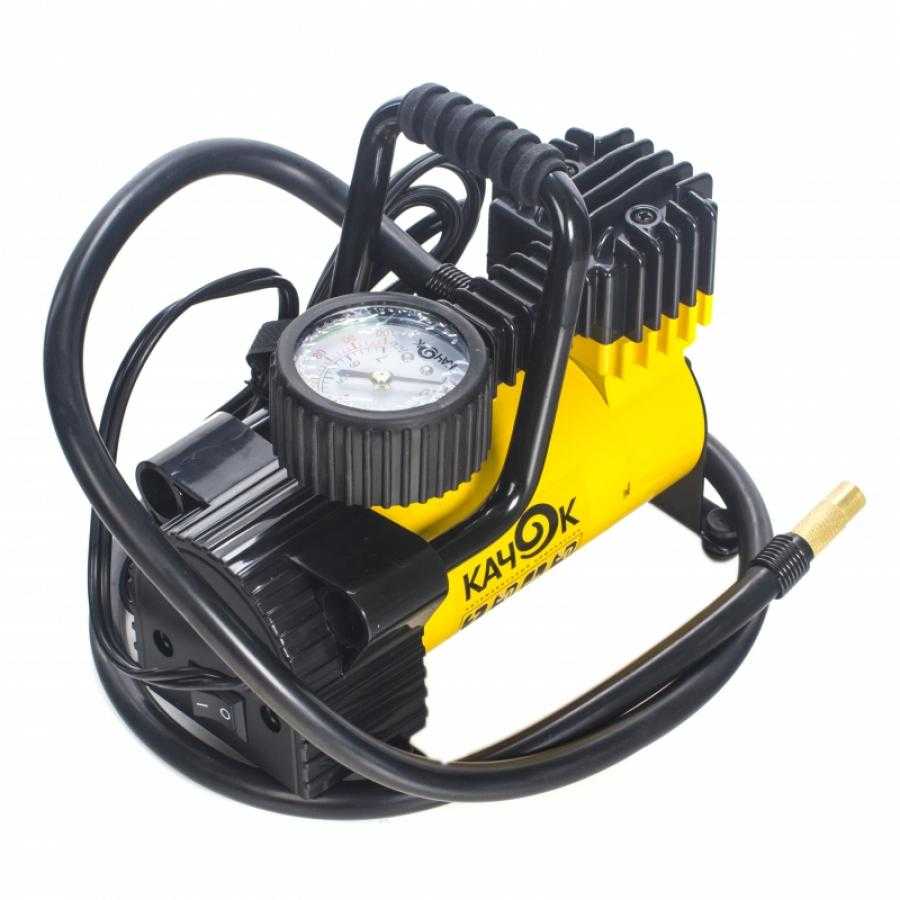

К примеру у автокомпрессоров марки Качок поршень изготовлен из антифрикционных материалов, что позволяет компрессору служить намного дольше своих собратьев

Но стоит обратить внимание на манометр или шланг подсоединяемый к накачиваемому колесу, так как создаваемое давление может выходить через износившийся шланг и его клапан. Если дело в шланге или клапане одеваемый на сосок колеса, стоит их заменить, если воздух пропускает манометре – износ резинового кольца-прокладки, то стоит вырезать новое резиновое кольцо и заменить его. Здесь мы попытали привести и объяснить самые распространенные поломки, а также объяснить ремонт некоторых из них

Здесь мы попытали привести и объяснить самые распространенные поломки, а также объяснить ремонт некоторых из них.

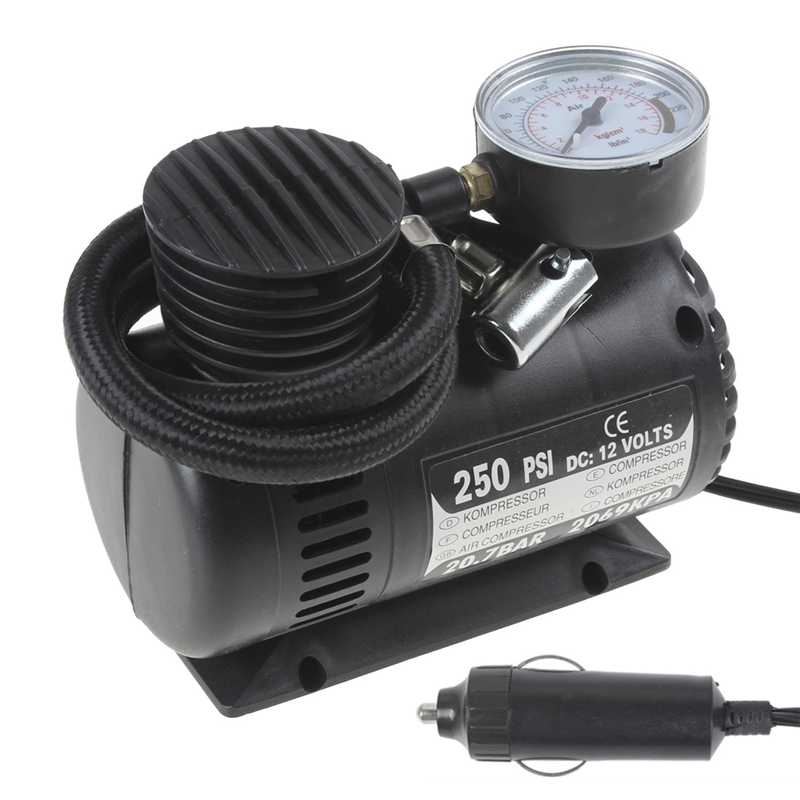

Портативный компрессор (насос) для подкачки шин можно встретить в багажнике практически любого легкового автомобиля. Автолюбителям такие агрегаты известны достаточно давно — в США они впервые появились в 30-х годах прошлого века, а в СССР был достаточно популярен компрессор «Темп-1». В настоящее время купить автомобильный компрессор/насос можно как на официальных сайтах производителей, так и в специализированных авто- и интернет магазинах. По данным специалистов наибольшим спросом пользуются компрессоры торговых марок «Беркут», «Торнадо», «Агрессор» и др. Кроме того в последнее время владельцы автомобилей оснащают своих любимцев кондиционером, основным элементом которого также является малогабаритный компрессор. Все об автомобильных компрессорах – материале далее.

Что же выбрать

Выбирая между механическим нагнетателем и обычной турбиной , многие автолюбители отдают предпочтение второй. Это объясняется большим сроком службы, относительно простым обслуживанием и неплохим приростом мощности на широком диапазоне оборотов (особенно на высоких оборотах). Однако здесь стоит отметить следующее:

Компрессор увеличивает объем топливовоздушной смеси, тем самым позволяя реализовывать полную мощность двигателя заданного объема. Нагнетатель не нуждается в установке дорогостоящего коллектора и массе сложных доработок – только в минимальных;
Большинство компрессоров просты в установке – с этой работой могут справиться практически все СТО.

При этом полезный КПД подавляющего большинства механических нагнетателей падает по мере увеличения отнимаемой от двигателя мощности. В случае турбин ситуация обратная. Также нагнетатель не понижает расход топлива. Многие автолюбители сходятся на том, что турбина является более универсальным агрегатом . Если же автолюбитель решился на установку механического нагнетателя, ему стоит учитывать следующее:

Центробежные компрессоры дают стабильную прибавку мощности (особенно на высоких оборотах), но из-за своей геометрии их не всегда получается уместить под капотом авто. Проблема отчасти компенсируется тем, что агрегат можно установить на некотором отдалении от впускного коллектора;
Выбирая объемным нагнетатель, стоит отдавать предпочтение агрегатам с переменным рабочим объемом – они наиболее универсальны и имеют приемлемую геометрию. Также хороши винтовые компрессоры, но они несколько крупнее. Прибавка мощности может оказаться не слишком впечатляющей.

Сразу отметим, что в выборе подходящего компрессора много нюансов. Вот например: эффективность центробежного компрессора зависит от оборотов двигателя, но вследствие высокого КПД он дает ощутимую прибавку мощности даже на малых оборотах, однако полностью раскрывает свой потенциал на высоких. Нагнетатели объемного типа дают хорошую прибавку мощности прямо с холостых, что делает их отличным вариантом как для тяжелых автомобилей (универсалы, кроссоверы), так и коммерческого транспорта. Итого: центробежные – скорее для высоких оборотов, в меньшей степени для низких; объемные – скорее для низких, в меньшей для всех остальных.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

нагнетатель компрессорной установки не запускается;
двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно;
при запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети;
при отключении нагнетателя в емкости со сжатым воздухом падает давление;
периодически срабатывает автомат термозащиты;
в выходном потоке воздуха содержится большое количество влаги;
двигатель сильно вибрирует;
компрессор работает с перебоями;
воздушный поток расходуется ниже нормы.

Рассмотрим все причины возникновения неполадок и способы их устранения.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

аппарат не включается;
двигатель агрегата работает, но воздух не качает;
аппарат не создает необходимое давление;
компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”. Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

открутите 4 винта, удерживающих крышку картера;

также следует открутить 4 винта, установленных на поршневой головке;

снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Подробнее о нагнетателях объемного типа

Главной особенностью нагнетателей объемного типа является постоянство объемного КПД . Эффективность данных устройств зависит от оборотом нагнетателя и оборотов двигателя соответственно. Объемные нагнетатели гарантируют увеличение мощности двигателя как на низких, так и на средних оборотах. В зависимости от конструктивных особенностей и типа привода они подразделяются на:

Поршневые компрессоры;
Поршневые с переменным рабочим объемом;
Роторно-пластинчатые компрессоры;
Спиральные компрессоры;
Винтовые компрессоры;
Нагнетатели объемные типа

Эталоном объемных нагнетателей являются агрегаты типа Roots. Они достаточно просты и надежны. Их основными элементами является пара роторов со специфическим профилем, расположенных на паре осей и связанных шестернями. Особенность таких компрессоров в том, что они сжимают воздух в нагнетательном трубопроводе, а не в основном тракте. По этой причине их еще называют нагнетателями с внешним сжатием. Выделяют такие циклы работы агрегата:

Фаза впуска (расширение);
Перемещение;
Сжатие (выдавливание).

Как только начинается фаза сжатия, между парой роторов создается область пониженного давления, которая расширяется по ходу вращения роторов. Вследствие разрежения компрессор всасывает большие объемы воздуха, которые, ударяясь о лопасти, сжимаются и сталкиваются с новыми порциями воздуха. Вследствие этого в компрессоре наблюдается турбулентность и просачивание воздуха при высоких оборотах. Это отрицательно сказывается на КПД агрегата, хотя агрегат продолжает неплохо показывать себя на низких и средних оборотах. К слову, именно турбулентность является причиной нагрева компрессоров типа Roots, которые в обязательном порядке оснащаются интеркулером.

Концептуальные похожие на компрессоры типа Roots, винтовые компрессоры Линсхольма создают множество камер, на выходе из которых воздух проталкивается к двигателю. Именно за счет использования громоздких винтов вместо компактных роторов такие нагнетатели обеспечивают равномерный подвод больших объемов воздуха и не страдают от сильного перегрева. Также у них нет внешнего сжатия и они не страдают от эффектна турбулентности, что положительно сказывается на эффективности работы агрегата по всему диапазону оборотов двигателя. Обратная сторона медали: наличие небольших зазоров между лопастями. На современном оборудовании можно изготовить идеально прилегающие друг к другу винты, однако конечный продукт оказывается слишком дорогим для рядовых автолюбителей.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

камеры сжатия, на которой установлено 2 клапана;
резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
штока, соединяющего поршень с мембраной;
поршня, соединенного со штоком и шатуном;
шатуна и кривошипа;
картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

электродвигателя, приводящего в движение привод аппарата;
камеры сжатия (цилиндра) с впускным и выпускным клапанами;
воздушного фильтра;
поршня, имеющего уплотнительное кольцо;
КШМ, состоящего из шатуна и кривошипа;
картера, в котором размещается КШМ;
манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Какой автомобильный компрессор выбрать?

Теперь немного поговорим о нюансах выбора компрессоров. В первую очередь отметим – желание сэкономить немного денег при покупке автомобильного компрессора может привести к необходимости покупки нового буквально через пару месяцев. Порой производители стараются удешевить свои изделия, используя пластик вместо металла, или «оцинковку» вместо высококачественной легированной стали

Поэтому — при покупке стоит обратить особое внимание на качество материалов, из которых произведено изделие

Далее стоит определиться с типом компрессора. Как мы говорили ранее, мембранные – надежнее, но слабее в плане мощности. К тому же их нельзя использовать зимой (по крайней мере, не отогрев предварительно в салоне автомобиля). Поршневые мощнее, но чаще выходят из строя. Если у Вас небольшие колеса и высочайшая производительность не требуется – вполне достаточно мембранного компрессора, он не займет много места в салоне или багажнике и обеспечит при этом приемлемую скорость накачки

Для грузовых автомобилей однозначно больше подходят поршневые, а если вас интересует еще более высокая скорость накачки – стоит обратить внимание на двухцилиндровые автомобильные компрессоры

Также крайне желательно, чтобы компрессор был оснащен манометром, позволяющим контролировать полученное давление в шинах. Также среди ассортимента продукции имеются автомобильные компрессоры с ресивером – емкостью для хранения сжатого воздуха. Такие модели полезны в качестве оборудования для шиномонтажа, когда требуется скорейшая накачка шин, или конструирования пневмосистемы автомобиля. Ресивер занимает довольно много места, поэтому с собой его возят лишь в редких случаях.

Итоги

В целом, сегодня выбор такого оборудования достаточно велик. Много приборов имеют отличные характеристики по мощности и производительности. Они отлично справляются со своими задачами, они компактны и многие из устройств универсальны. Можно приобретать компрессор автомобильный от прикуривателя. Цена на эти приборы в среднем невелика, а качать колеса вручную сегодня уже не слишком популярно.

16212

Компрессор подключается с помощью “крокодилов” к клеммам аккумулятора. Такой вид подключения более надежен, чем подключение от прикуривателя. Дело в том, что при подключении компрессора от прикуривателя можно испортить сам прикуриватель (предохранитель может быть плохого качества, либо может не выдержать нагрузки). К плюсам, кроме надежности, можно отнести универсальность – один раз подключил и накачал все четыре шины, так как нет необходимости открывать дверь с правой либо с левой стороны. Стоит отметить, что такой надежный вид подключения может быть удобен не всем автомобилистам. К примеру, многим девушкам не понравится открывать капот и цеплять «крокодилы» к клеммам аккумулятора. К тому же, при подключении, между клеммами и «крокодилами» может не слабо искрить. Конечно, всего этого можно избежать, обратив свой взгляд на компрессоры с другим подключением.

Как уже говорилось выше, такой вид подключения наиболее безопасный в силу отсутствия эффекта «искрения» (воткнул штекер в прикуриватель и можно смело подкачивать).

К минусам стоит отнести меньшую надежность.

Этот вид подключения самый редкий, но наиболее функциональный. Компрессор с таким подключением можно использовать не только для подкачки автомобильных шин, но и для подкачки шин коляски, мячика, шин велосипеда и т.п.

Максимальное давление

В целом, компрессоры с таким значением являются оптимальным выбором, поскольку большинству шин легковых автомобилей достаточно 3 атмосфер.

Данные компрессоры подойдут не только водителям автомобилей, но и велосипедистам. Дело в том, что шины некоторых велосипедов накачивают до 9.5 атм.

Скорость накачивания

Измеряется в литр/минуту при стандартных значениях 2 атмосферы. Этот показатель прямым образом влияет на скорость накачки шины. С учетом этого можно выделить несколько групп.

Компрессоры начального класса по скорости накачки. В таких компрессорах используется подключение от прикуривателя. Другими словами, компрессоры такого класса обладают небольшой мощностью, следовательно, не нуждаются в подключении от аккумулятора с помощью «крокодилов». Данные компрессоры подойдут начинающим автомобилистам. К примеру, купил легковую машину и необходимо купить компрессор за небольшие деньги.

Компрессоры среднего класса по скорости накачки. Количество таких компрессоров самое большое. Также, компрессоры этого класса можно по праву считать “золотой серединой” поскольку такие компрессоры способны достаточно быстро и качественно накачать шины любой легковой машины. Такие компрессоры стоит выбирать не только водителям седанов, но и водителям внедорожников, кроссоверов.

Компрессоры с наибольшей скоростью накачки. Соответственно наибольшей скорости возрастает и цена. Преимуществом же таких компрессоров стоит считать скорость накачки шины, что в некоторых случаях значительно сокращает время работы компрессора и позволяет быстрее тронуться в путь. Здесь же, вид подключения будет от аккумулятора «напрямую».

Тип манометра

Манометр – это прибор, который измеряет давление воздуха в компрессоре. Измеряется в привычных барах (атм) либо в заморских PSI. Типов манометра два: аналоговый и цифровой.

Существует два вида расположения компрессора: на корпусе и на пневмопистолете или шланге. Второй вариант удобнее, так как для контроля показаний вам не придется каждый раз бегать к компрессору.

Крепеж на ниппель

Стоит сказать, что этот параметр субъективный и при выборе компрессора не стоит уделять много внимания данному фактору.

Крепеж на ниппель бывает двух видов: с латунным штуцером и с флажковым зажимом. Первый надежнее, но уходит много времени на закручивание и колесо теряет больше воздуха при отсоединении. Шланг с флажковым зажимом поставить и снять гораздо быстрее, но само по себе крепление менее надежное, особенно при работе с высоким давлением. Зажим обычно пластиковый и есть риск, что он сломается.

Спускной клапан
